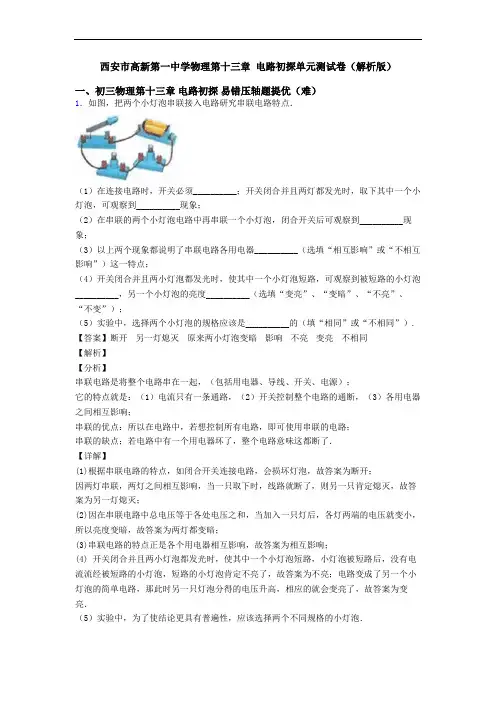

西安市高新第一中学物理第十三章电路初探单元测试卷（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．2．在“探究串、并联电路电流的特点”的实验中：（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。

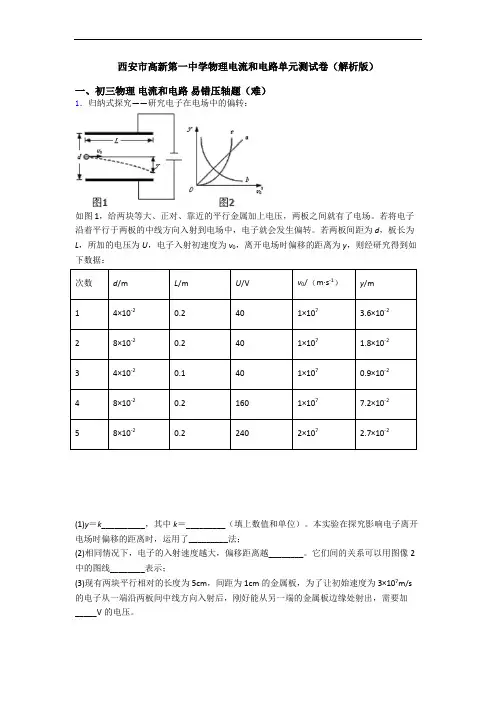

西安市高新第一中学物理电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200 【解析】【分析】【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得 220UL y k dv = [2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

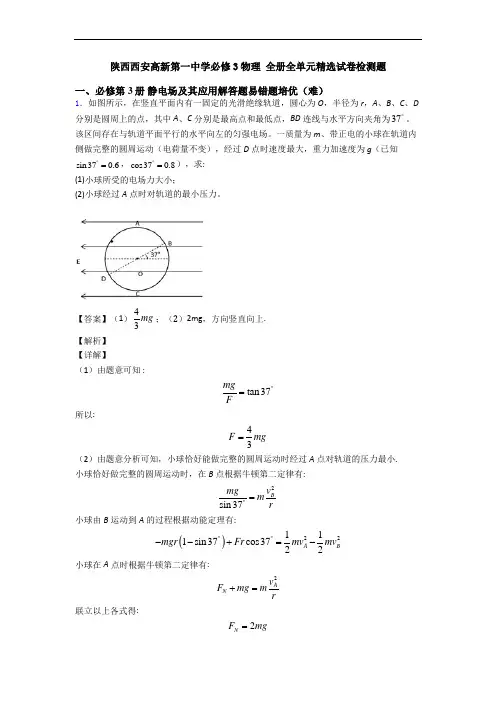

陕西西安高新第一中学必修3物理 全册全单元精选试卷检测题一、必修第3册 静电场及其应用解答题易错题培优（难）1．如图所示，在竖直平面内有一固定的光滑绝缘轨道，圆心为O ，半径为r ，A 、B 、C 、D 分别是圆周上的点，其中A 、C 分别是最高点和最低点，BD 连线与水平方向夹角为37︒。

该区间存在与轨道平面平行的水平向左的匀强电场。

一质量为m 、带正电的小球在轨道内侧做完整的圆周运动（电荷量不变），经过D 点时速度最大，重力加速度为g （已知sin370.6︒=，cos370.8︒=），求:(1)小球所受的电场力大小；(2)小球经过A 点时对轨道的最小压力。

【答案】（1）43mg ；（2）2mg ，方向竖直向上. 【解析】 【详解】（1）由题意可知 :tan 37mgF︒= 所以:43F mg =（2）由题意分析可知，小球恰好能做完整的圆周运动时经过A 点对轨道的压力最小. 小球恰好做完整的圆周运动时，在B 点根据牛顿第二定律有:2sin 37B v mgm r︒= 小球由B 运动到A 的过程根据动能定理有:()22111sin 37cos3722B A mgr Fr mv mv ︒︒--+=-小球在A 点时根据牛顿第二定律有:2AN v F mg m r+=联立以上各式得:2N F mg =由牛顿第三定律可知，小球经过A 点时对轨道的最小压力大小为2mg ，方向竖直向上.2．如图所示的绝缘细杆轨道固定在竖直面内，半径为R 的1/6圆弧段杆与水平段杆和粗糙倾斜段杆分别在A 、B 两点相切，圆弧杆的圆心O 处固定着一个带正电的点电荷．现有一质量为m 可视为质点的带负电小球穿在水平杆上，以方向水平向右、大小等于83gR 的速度通过A 点，小球能够上滑的最高点为C ，到达C 后，小球将沿杆返回．若∠COB =30°，小球第一次过A 点后瞬间对圆弧细杆向下的弹力大小为83mg ，从A 至C 小球克服库仑力做的功为23mgR -，重力加速度为g ．求：(1)小球第一次到达B 点时的动能； (2)小球在C 点受到的库仑力大小；(3)小球返回A 点前瞬间对圆弧杆的弹力．（结果用m 、g 、R 表示） 【答案】（1）56mgR （2）34mg （3）2(833)- 【解析】 【分析】（1）由动能定理求出小球第一次到达B 点时的动能．（2）小球第一次过A 点后瞬间，由牛顿第二定律和库仑定律列式．由几何关系得到OC 间的距离，再由库仑定律求小球在C 点受到的库仑力大小．（3）由动能定理求出小球返回A 点前瞬间的速度，由牛顿运动定律和向心力公式求解小球返回A 点前瞬间对圆弧杆的弹力． 【详解】（1）小球从A 运动到B ，AB 两点为等势点，所以电场力不做功，由动能定理得：()0211cos602KB A mgR E mv --=-代入数据解得：56KB E mgR =（2）小球第一次过A 时，由牛顿第二定律得：22A v QqN k mg m R R+-=由题可知：83N mg =联立并代入数据解得：2Qqkmg R= 由几何关系得，OC 间的距离为：cos30R r R ==︒小球在C 点受到的库仑力大小 ：22Qq QqF kk r ==⎫⎪⎝⎭库联立解得3=4F mg 库 （3）从A 到C ，由动能定理得：2102f A W mgR W mv ---=-电从C 到A ，由动能定理得：212f A W mgR W mv +='-电由题可知：W =电 小球返回A 点时，设细杆对球的弹力方向向上，大小为N ′，由牛顿第二定律得：22A v QqN k mg m R R'-'+=联立以上解得：(283N mg -'=，根据牛顿第三定律得，小球返回A点时，对圆弧杆的弹力大小为(283mg -，方向向下．3．我们可以借鉴研究静电场的方法来研究地球周围空间的引力场，如用“引力场强度”、“引力势”的概念描述引力场。

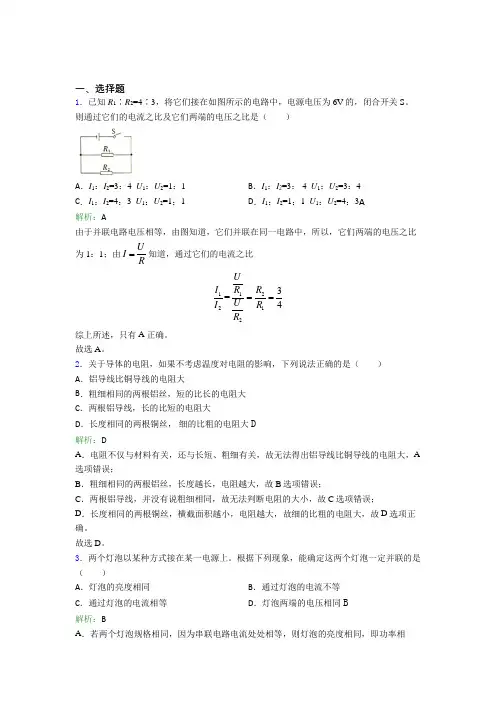

一、选择题1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。

则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：3A解析：A由于并联电路电压相等，由图知道，它们并联在同一电路中，所以，它们两端的电压之比为1：1；由UIR=知道，通过它们的电流之比1122123=4UI R RUI RR==综上所述，只有A正确。

故选A。

2．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（）A．铝导线比铜导线的电阻大B．粗细相同的两根铝丝，短的比长的电阻大C．两根铝导线，长的比短的电阻大D．长度相同的两根铜丝，细的比粗的电阻大D解析：DA．电阻不仅与材料有关，还与长短、粗细有关，故无法得出铝导线比铜导线的电阻大，A 选项错误；B．粗细相同的两根铝丝，长度越长，电阻越大，故B选项错误；C．两根铝导线，并没有说粗细相同，故无法判断电阻的大小，故C选项错误；D．长度相同的两根铜丝，横截面积越小，电阻越大，故细的比粗的电阻大，故D选项正确。

故选D。

3．两个灯泡以某种方式接在某一电源上。

根据下列现象，能确定这两个灯泡一定并联的是（）A．灯泡的亮度相同B．通过灯泡的电流不等C．通过灯泡的电流相等D．灯泡两端的电压相同B解析：BA．若两个灯泡规格相同，因为串联电路电流处处相等，则灯泡的亮度相同，即功率相同，故A不符合题意；B．串联电路中电流处处相等，通过灯泡的电流不等，说明两灯泡不可能是串联的，所以两个灯泡一定是并联的，故B符合题意；C．通过灯泡的电流相等，两灯泡可能是串联的，也可能是两个相同规格的灯泡并联，故C不符合题意；D．灯泡两端的电压相同，两灯泡可能是并联的，也可能是两个相同规格的灯泡串联，故D不符合题意。

故选B。

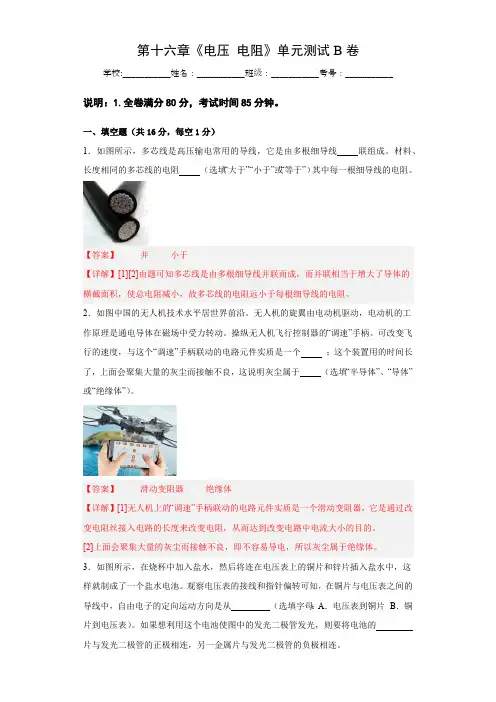

第十六章《电压电阻》单元测试B卷学校:___________姓名：___________班级：___________考号：___________说明：1.全卷满分80分，考试时间85分钟。

一、填空题（共16分，每空1分）【答案】并【详解】[1][2]由题可知多芯线是由多根细导线并联而成，而并联相当于增大了导体的横截面积，使总电阻减小，故多芯线的电阻远小于每根细导线的电阻。

2．如图中国的无人机技术水平居世界前沿。

无人机的旋翼由电动机驱动，电动机的工【答案】滑动变阻器【详解】[1]无人机上的“调速变电阻丝接入电路的长度来改变电阻，从而达到改变电路中电流大小的目的。

[2]上面会聚集大量的灰尘而接触不良，即不容易导电，所以灰尘属于绝缘体。

【答案】 A 铜【详解】[1]由图得，电压表正向偏转，电压表正极与铜片相连接，说明电流从铜片流入电压表，电子定向运动方向与电流流向相反，则自由电子的定向运动方向是从电压表到铜片，故A符合题意，B不符合题意。

【答案】电流电压【详解】[1] [2]闭合开关S后，两灯均发光，由于甲与电源串联，所用它必须是电流表，允许电流通过；乙的两个接线柱分别接在由此可知甲为电流表，乙为电压表。

【答案】 3【详解】[1]由图得，灯表V1的示数为3V，则灯【答案】 灯L 1断路 0【详解】[1]由电路可知，灯泡路。

将电压表接在电源两端或【答案】 不变 变大【详解】[1]从图中可以看到，滑动变阻器的电阻全部接入电路中，可知，电源电压不变，即使物体的示数不变；L L U I R=【答案】2∶1 >【详解】[1]由甲电路图可知两灯泡并联后再与再与R2串联，且规格相同的小灯泡正常发光时的电流因并联电路中干路电流等于各支路电流之和，串联电路中各处的电流相等，所以甲、乙二、选择题（共14分，把你认为正确选项的代号填涂在答题卡的相应位置上，9～12小题，每小题只有一个正确选项，每小题2分；第13、14小题为多项选择，每小题两个或两个以上正确选项，每小题3分，全部选择正确3分，选择正确但不全得1分，不选、多选或错选得0分）9．如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。

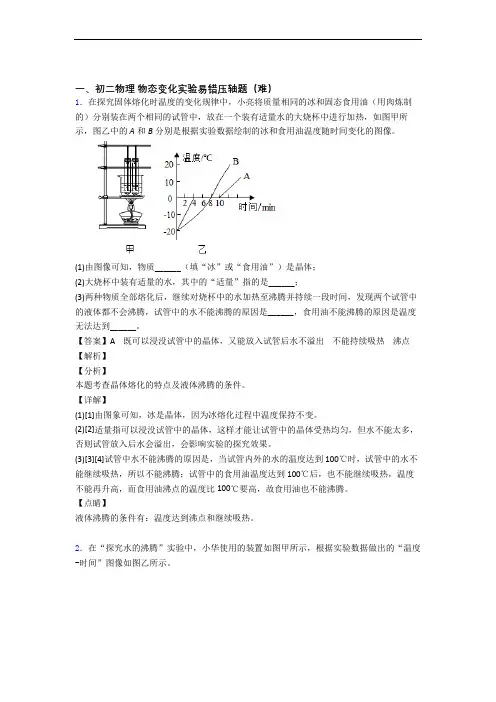

一、初二物理物态变化实验易错压轴题（难）1．在探究固体熔化时温度的变化规律中，小亮将质量相同的冰和固态食用油（用肉炼制的）分别装在两个相同的试管中，放在一个装有适量水的大烧杯中进行加热，如图甲所示，图乙中的A和B分别是根据实验数据绘制的冰和食用油温度随时间变化的图像。

(1)由图像可知，物质______（填“冰”或“食用油”）是晶体；(2)大烧杯中装有适量的水，其中的“适量”指的是______；(3)两种物质全部熔化后，继续对烧杯中的水加热至沸腾并持续一段时间，发现两个试管中的液体都不会沸腾，试管中的水不能沸腾的原因是______，食用油不能沸腾的原因是温度无法达到______。

【答案】A 既可以浸没试管中的晶体，又能放入试管后水不溢出不能持续吸热沸点【解析】【分析】本题考查晶体熔化的特点及液体沸腾的条件。

【详解】(1)[1]由图象可知，冰是晶体，因为冰熔化过程中温度保持不变。

(2)[2]适量指可以浸没试管中的晶体，这样才能让试管中的晶体受热均匀，但水不能太多，否则试管放入后水会溢出，会影响实验的探究效果。

(3)[3][4]试管中水不能沸腾的原因是，当试管内外的水的温度达到100℃时，试管中的水不能继续吸热，所以不能沸腾；试管中的食用油温度达到100℃后，也不能继续吸热，温度不能再升高，而食用油沸点的温度比100℃要高，故食用油也不能沸腾。

【点睛】液体沸腾的条件有：温度达到沸点和继续吸热。

2．在“探究水的沸腾”实验中，小华使用的装置如图甲所示，根据实验数据做出的“温度-时间”图像如图乙所示。

（1）从图乙中可知实验测得的水的沸点是___℃，说明此时实验室中的大气压_______（选填“小于”“大于”或“等于”）1 标准大气压。

（2）水在沸腾过程中，要持续_______（“吸热”或“放热”）温度保持不变。

（3）学习了“探究水的沸腾”实验后，在实验条件相同的情况下，小华又利用图甲装置进行了“探究酒精的沸腾”实验，并根据实验数据做出“温度-时间”图像如图丙所示。

第16章《电压电阻》单元测试卷一、单选题(共15小题)1.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1 B． L2C． L1L2总电压D．电源和L12.关于电压表使用方法不正确的是（）A．使用电压表时首先要将表针调至零刻度B．使用电压表测量电压时，被测电压不能超过电压表的最大量程C．电压表千万不能直接连在电源的两端D．使用电压表测量电压时，必须与被测电路并联3.关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．两表都不能将两接线柱直接接到电源的两极上C．若有两个量程，一般都先用大量程“试触”D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出4.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．5.如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出L1、L2和AC两端的电压分别为2.3V、2.2V、4.5V．下一步的操作应该是（）A ． 整理器材，结束实验B ． 换用不同规格的小灯泡，多次实验C ． 分析数据，得出结论D ． 换用电压表的另一量程，再测出一组电压值6.如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC ．下列说法正确的是（ ）A ．I A ＞IB ＞I CB ．I A ＜I B ＜IC C ．U AB =U BC =U ACD ．U AC =U AB +U BC7.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得的V 示数是3.8V ，V 1的示数是2.3V ，V 2的示数应为（ ）A ． 1.5VB ． 2.3VC ． 3.8VD ． 6.1V8.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（ ）A ． 换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等9.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导体的电阻大小，有（）A． R AB＞R CD B． R AB=R CD C． R AB＜R CD D．无法判断10.下列说法正确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．通过导体的电流越小，导体的电阻越大C．导体两端的电压越大，导体的电阻越大D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大11.下列关于电阻的说法中，正确的是（）A．短导线的电阻一定比长导线的电阻小B．电阻对电流起阻碍作用，因此电流越大，导体的电阻一定越小C．长短、粗细相同的导体，其电阻一定相同D．加在同一导体上的电压、电流改变，但其电阻大小不变12.在探究电路的电压规律的实验时用了图中的某个电路，已知R1＞R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（）A．B．C．D．13.如图所示的电路中，R1=30Ω，R2=60Ω，当开关闭合后，R1和R2两端的电压之比是（）A ． 1：1B ． 1：2C ． 2：3D ． 3：214.下列说法正确的是（ ）A ． 导体两端电压为零时，导体电阻消失B ． 导体的电阻越大，通过它的电流越小C ． 通过导体的电流越大，说明导体的电阻越小D ． 导体的电阻越大，它对电流的阻碍作用越大 15.如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（ ）A ． A 1B ． A 2C ． V 1D ． V 2二、填空题(共3小题)16.某同学有一个电压表（两个量程分别为0～3 V 和0～15 V ），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10V ，则实际电压应该是 ______ V ．17.在探究串联电路的电压关系时，小明同学设计的实验电路如图所示．他先用电压表正确地测量了灯泡L 1两端的电压，为了测量灯泡L 2两端的电压，他想将电压表接A 点的那一段导线改接到电路的C 点，而保持电压表接B 点不动，你认为这种接法是 ______ （选填“正确”或“不正确”）的，理由是 ______ ．18.如图1所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图2所示．则电源的电压为______ V，电压表V1示数的变化范围是 ______ ．三、实验题(共3小题)19.下面是某实验小组在探究导体电阻大小与哪些因素有关的实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与导体材料是否有关，应选用 ______ 和 ______ 两根导体．（2）要探究导体电阻大小与导体横截面积是否有关，应选用 ______ 和 ______ 两根导体．（3）选用导体AD，可探究导体电阻大小与______ 是否有关；影响导体电阻的因素较多，因此本实验要采用的探究方法是 ______ ．20.在“研究串联电路电压特点”的实验中，某同学进行了如下探究：[实验步骤]①连接好如图所示电路，闭合开关观察两灯发光情况；①分别用电压表测灯L1，L2和电源两端电压，并将读数记录在表内．请你用笔画线代替导线，将电压表接入电路中，测出电源电压．[得出结论]比较表中数据可知：串联电路的总电压等于各分电压之和．[反思交流]要使上述结论更具普遍性，同学们讨论了以下三种方案：方案甲：反复断开，闭合开关，测出各电压值；方案乙：更换不同规格的灯泡，测出各电压值；方案丙：增加电池节数，测出各电压值．以上三种方案，你认为不可行的是 ______ ．21.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了．（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？（2）在图中画出小刚连接的那根导线．（用虚线表示）四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．2.【答案】C【解析】电压表是测量用电器两端电压的仪表．电压表的使用规则有：测量前检验指针是否指在零刻线处；将电压表与待测用电器并联；被测电压不能超过电压表的最大量程，在不能确定电路电压大小时，应选择最大量程并试触．A、电压表使用之前要观察指针是否指在零刻线处，如果不是，需要调零．故A正确；B、使用电压表时，待测电压不能超过电压表的最大量程，否则会损坏电压表．故B正确；CD、使用电压表测量用电器两端电压时，必须使电压表与待测电路并联．故C错误，D正确．3.【答案】B【解析】A、电流表和电压表使用前应校零，此选项正确；B、电流表不能直接接在电源上，此选项错误；C、为读数准确和保护电表，应该用大量程试触，此选项正确；D、电流表和电压表都应使电流从正接线柱流入，从负接线柱流出，此选项正确．4.【答案】D【解析】A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意．B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意．C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意．D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意．5.【答案】B【解析】在探究串联电路的电压规律时，应该多做几次实验，寻找普遍规律，并且还要换用不同器材．A．应该多做几次实验，故A错误；B．多做几次实验，寻找普遍规律，需要我们换用不同规格的小灯泡，故B正确；C．只有一次实验就进行数据分析，实验结论具有偶然性，也有可能得出错误结论，故C错误；D．换用量程，只能对数据有要求，不能得出普遍规律，故D错误；6.【答案】D【解析】因为电路中两灯泡串联，而A、B、C三点是串联电路中的三处，由于串联电路中电流处处相等，因此I A、I B、I C三者大小相等．比较AB间、BC间、AC间的电压值可得：串联电路中总电压等于各部分电路电压之和．即U AC=U AB+U BC7.【答案】A【解析】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压；由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V．8.【答案】D【解析】并联电路中，各用电器工作时互不影响；并联电路两端电压相等，并联电路中，干路电流等于各支路电流之和．AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两用电器功率不同，则换气扇和照明灯工作时，通过它们的电流一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．9.【答案】A【解析】因为同种材料的导体长度越长、横截面积越小导体的电阻会越大，所以导体AB的电阻大于导体CD的电阻．10.【答案】D【解析】ABC、导体电阻大小取决于导体的长度、材料、横截面积，而与导体两端的电压、通过的电流无关，故ABC都错；D、白炽灯泡的灯丝正常发光时，温度高、电阻大，不发光时，温度低、电阻小，故D正确．11.【答案】D【解析】A、导线的电阻不仅与长度有关，还与材料、横截面积有关；故短导线的电阻不一定比长导线小，故A错误；B、导体电阻大小与导体的材料、长度、横截面积有关，与导体中的电流大小无关，故B错误；C、导线的电阻不仅与横截面积(粗细)、长度有关；还与材料有关；故长短、粗细相同的导体，其电阻不一定相同，故C错误；D、导体的电阻是导体的一种性质，与导线的材料、粗细、长短都有关系；电阻大小不随加在导体上的电压、电流改变而改变，故D正确.12.【答案】D【解析】根据串并联电路的特点，串联电路中，总电压等于用电器两端的电压的和，并联电路中，各支路两端电压相等．A、R1和R2组成并联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误；B、R1和R2组成串联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2串联的总电压，由于R1＞R2，所以V2的示数应大于V1的示数，并且V3的示数等于V1和V2示数的和，不符合题意，该选项错误；C、R1和R2组成并联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误；D、R1和R2组成串联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2串联的总电压，由于R1＞R2，所以V1的示数应大于V2的示数，并且V3的示数等于V1和V2示数的和，符合题意，该选项正确．13.【答案】A【解析】由电路图可知，开关闭合时，两电阻并联，因并联电路中各支路两端的电压相等，所以，R1和R2两端的电压之比为1：1．14.【答案】D【解析】（1）电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积有关，而与导体两端的电压、通过的电流无关，故A、B、C错误；（2）导体的电阻越大，表示它对电流的阻碍作用越大，故D正确．15.【答案】C【解析】由电路图可知，开关断开后电路断路，电流表A1、A2和电压表V2断路，电压表V1始终测电源的电压，所以，只有电压表V1无论开关闭合、断开都会测量电源的电压，示数不变．16.【答案】2【解析】因为一节新干电池的电压为1.5V，两节已用过的干电池串联组成的电池组的电压小于3V，因此读数时选择的量程错误；由于大量程的分度值为小量程分度值的5倍，所以实际电压是1×10V=2V．517.【答案】不正确；电压表正负接线柱接反．【解析】（1）用电压表正确地测量了灯泡L1两端的电压．说明A和电压表的负接线柱相连，B和电压表的正接线柱相连．为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的导线不动．这样电流从电压表的负接线柱流入，正接线柱流出，所以这种做法不正确．18.【答案】12；0～8V．【解析】（1）由电路图可知，当滑片位于a端时，电路为R的简单电路，电压表V测电源的电压，电路中的电流最大，由图2可知，电源的电压U=12V；（2）当滑片位于b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图2可知，R两端的电压UR=4V，因串联电路中总电压等于各分电压之和，所以，电压表V1示数：U滑=U-UR=12V-4V=8V，则电压表V1示数的变化范围为0～8V．19.【答案】（1）A；B；（2）A；C；（3）长度；控制变量法．【解析】影响电阻大小的因素是：材料、长度、横截面积、温度．（1）要探究导体电阻大小与材料是否有关，应控制长度和横截面积相同，材料不同．故选AB．（2）要探究导体电阻大小与导体横截面积是否有关，应控制材料和长度相同，横截面积不同，故应选用AC；（3）如表中导体AD材料、横截面积相同，长度不同，所以选用导体AD，可探究导体电阻大小与长度是否有关；影响导体电阻大小的因素较多，因此本实验要采用的探究方法是控制变量法．20.【答案】如下图；方案甲．【解析】（1）电源有三节干电池，电压为1.5V×3=4.5V，所以电压表选择0～15V的量程；电压表并联在电源两端；如下图所示：（2）方案乙和方案丙：换用不同的规格的小灯泡，或者增加电池的节数，改变电源电压，测出电源电压和灯泡L1、L2两端的电压，可以得到串联电路电压关系的普遍性的规律；而方案甲中反复断开，闭合开关，测出各电压值，得出的结论不具备普遍性，不可行．21.【答案】（1）电压表示数接近电源电压，而电流表的示数接近于零，小灯泡不发光．（2）如图所示【解析】：（1）因为电流表的内电阻很小，所以闭合开关后，电灯泡和定值电阻被电流表短路，只有电压表、电流表和滑动变阻器串联接入电路中，所以小灯泡不发光．又因为电压表的内电阻很大，所以它的示数接近电源电压，而电流表的示数接近于零．（2）小刚连接的导线如图中虚线所示，这样一连，把电压表并联在了灯泡两端，电流表测量通过灯泡的电流，滑动变阻器还能改变电路电流．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。

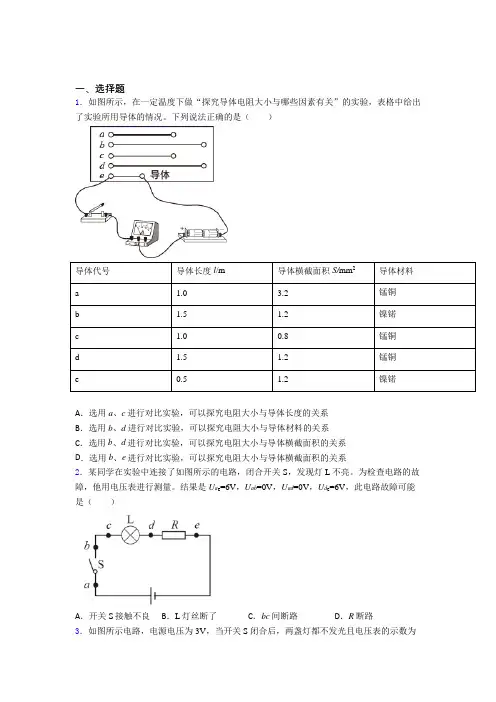

一、选择题1．如图所示，在一定温度下做“探究导体电阻大小与哪些因素有关”的实验，表格中给出了实验所用导体的情况。

下列说法正确的是（）导体代号导体长度l/m导体横截面积S/mm2导体材料a 1.0 3.2锰铜b 1.5 1.2镍锘c 1.00.8锰铜d 1.5 1.2锰铜e0.5 1.2镍锘A．选用a、c进行对比实验，可以探究电阻大小与导体长度的关系B．选用b、d进行对比实验，可以探究电阻大小与导体材料的关系C．选用b、d进行对比实验，可以探究电阻大小与导体横截面积的关系D．选用b、e进行对比实验，可以探究电阻大小与导体横截面积的关系2．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。

为检查电路的故障，他用电压表进行测量。

结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A．开关S接触不良B．L灯丝断了C．bc间断路D．R断路3．如图所示电路，电源电压为3V，当开关S闭合后，两盏灯都不发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L2处短路B．灯泡L1处短路C．灯泡L1处断路D．灯泡L2处断路4．如图是一种测定油箱内油量的装置。

其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。

电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。

下列说法正确的是（）A．图中的电流表可以换成电压表，同样可以测量油箱中的油量B．油量的零刻线对应电流表零刻线的位置C．当油箱内油面下降时，电流表示数会变小D．当油箱内油面上升时，滑动变阻器接入的电阻会变大5．两个灯泡以某种方式接在某一电源上。

根据下列现象，能确定这两个灯泡一定并联的是（）A．灯泡的亮度相同B．通过灯泡的电流不等C．通过灯泡的电流相等D．灯泡两端的电压相同6．下列生活中常见的电流、电压值的描述，符合实际的是（）A．一节干电池的电压为2V B．人体的安全电压不高于36VC．手电筒工作时的电流约为10A D．家用电冰箱工作时的电流约为10mA 7．某电路中有两个电阻1R和2R，1R、2R两端的电压分别为1.5V和4.5V，则电源的电压是（）A．1.5V B．3V C．4.5V D．6V8．某校物理兴趣小组设计了一个电子身高测量仪。

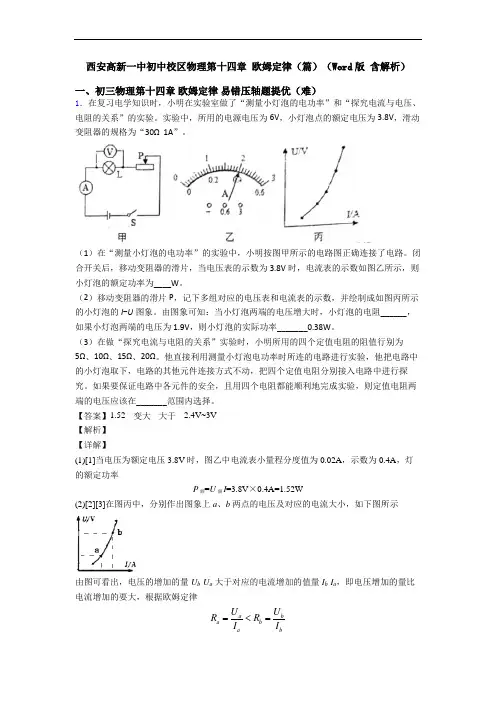

西安高新一中初中校区物理第十四章欧姆定律（篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。

实验中，所用的电源电压为6V，小灯泡点的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。

（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。

闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W。

（2）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I-U图象。

由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V，则小灯泡的实际功率_______0.38W。

（3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为5Ω、10Ω、15Ω、20Ω。

他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。

如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。

【答案】1.52变大大于 2.4V~3V【解析】【详解】(1)[1]当电压为额定电压3.8V时，图乙中电流表小量程分度值为0.02A，示数为0.4A，灯的额定功率P额=U额I=3.8V×0.4A=1.52W(2)[2][3]在图丙中，分别作出图象上a、b两点的电压及对应的电流大小，如下图所示由图可看出，电压的增加的量U b-U a大于对应的电流增加的值量I b-I a，即电压增加的量比电流增加的要大，根据欧姆定律a ba ba bU UR RI I=<=所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V 下的电阻小于灯在额定电压3.8V 下的电阻，R 实<R 额，灯的实际功率2222()()1 1.52W0.38W 22444U U U P U P R R R R ==>=⨯===额额额额实额实实额实即小灯泡的实际功率大于0.38W 。

一、选择题1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。

则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：32．下列说法正确的是（）A．长导线的电阻比短导线的电阻大B．导线粗的电阻一定比导线细的电阻小C．在长度相同导线，铜导线比铝导线电阻小 D．在长度材料相同导线，越粗电阻就越小3．两个灯泡以某种方式接在某一电源上。

根据下列现象，能确定这两个灯泡一定并联的是（）A．灯泡的亮度相同B．通过灯泡的电流不等C．通过灯泡的电流相等D．灯泡两端的电压相同4．下面的材料中，导电性能最好的是（）A．锻炼时使用的瑜珈垫B．制作芯片用的硅晶片C．家中电线里的铜芯D．极低温下超导的金属铅5．如图所示，把一只LED （发光二极管）接入电路，闭合开关后LED正常发光，用手触摸几乎感觉不到发热｡以下说法正确的是（）A．LED相当于电源B．LED主要是由超导体材料制成的C．LED工作时主要将电能转化为内能D．电源正负极对调连接，闭合开关LED不发光6．某校物理兴趣小组设计了一个电子身高测量仪。

0R是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。

如图的四个电路中，能够实现身高越高，电表示数越大的电路是（）A．B．C．D．7．某款玩具电动车正常工作时，可以一边行驶一边通过旋转电动机带动小动物转动，简化电路图如图所示。

通电后，电动车可行驶，但小动物无法转动。

用电压表进行检测，记录如表所示。

则电路中的故障是（假设导线连接良好，电路只有一处故障）（）电压表接入点a、b a、c a、d电压表示数无示数无示数有示数A．行驶定时器断路B．旋转开关断路C．旋转定时器断路D．旋转电动机断路8．关于导体、半导体和超导体，下列说法正确的是（）A．中考实行网上阅卷，条形码扫描器中的光敏二极管使用的是半导体材料B．超导材料可用来制作电饭锅的发热体，且发热效率更高C．导体的电阻由导体两端的电压和通过导体的电流共同决定D．当导体被均匀拉长至原来的两倍时，它的电阻增大为原来的两倍9．小琳同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表会被烧坏D．灯泡会被烧坏10．以下判断正确的是（）A．导线多用铜丝不用铁丝是因为铜是导体铁是绝缘体B．用丝绸摩擦过的玻璃棒靠近一个轻质小球时发现有排斥现象则该小球一定带正电C．在电路中，电源外部的电流方向是从电源负极到电源的正极D．滑动变阻器是通过改变电阻丝的横截面积大小而改变电阻大小的11．如图所示的串联电路中，“○”处可以连接电流表或电压表测量电路中的电流或电压，则以下对“○”处判断正确的是（）A．a为电流表，b为电压表B．a为电压表，b为电流表C．a和b都是电流表D．a和b都是电压表12．下列材料的电阻值，按从小到大排列的是（）A．超导体、绝缘体、半导体、导体B．绝缘体、半导体、导体、超导体C．超导体、导体、半导体、绝缘体D．绝缘体、超导体、半导体、导体二、填空题13．如图手电筒上金属按钮相当于基本电路的______；新能源汽车在充电时，其车载蓄电池相当于基本电路的______。

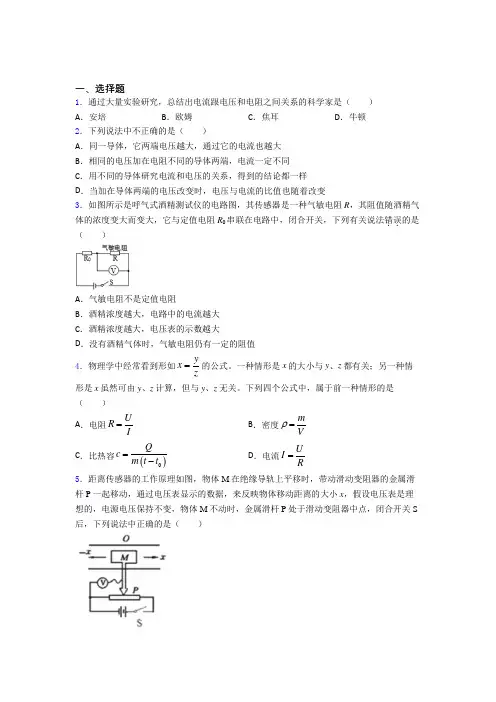

一、选择题1．通过大量实验研究，总结出电流跟电压和电阻之间关系的科学家是（ ） A ．安培 B ．欧姆 C ．焦耳 D ．牛顿2．下列说法中不正确的是（ ）A ．同一导体，它两端电压越大，通过它的电流也越大B ．相同的电压加在电阻不同的导体两端，电流一定不同C ．用不同的导体研究电流和电压的关系，得到的结论都一样D ．当加在导体两端的电压改变时，电压与电流的比值也随着改变3．如图所示是呼气式酒精测试仪的电路图，其传感器是一种气敏电阻R ，其阻值随酒精气体的浓度变大而变大，它与定值电阻R 0串联在电路中，闭合开关，下列有关说法错误．．的是（ ）A ．气敏电阻不是定值电阻B ．酒精浓度越大，电路中的电流越大C ．酒精浓度越大，电压表的示数越大D ．没有酒精气体时，气敏电阻仍有一定的阻值4．物理学中经常看到形如y x z =的公式。

一种情形是x 的大小与y 、z 都有关；另一种情形是x 虽然可由y 、z 计算，但与y 、z 无关。

下列四个公式中，属于前一种情形的是（ ）A ．电阻U R I =B ．密度m V ρ=C ．比热容()0Q c m t t =- D ．电流U I R = 5．距离传感器的工作原理如图，物体M 在绝缘导轨上平移时，带动滑动变阻器的金属滑杆P 一起移动，通过电压表显示的数据，来反映物体移动距离的大小x ，假设电压表是理想的，电源电压保持不变，物体M 不动时，金属滑杆P 处于滑动变阻器中点，闭合开关S 后，下列说法中正确的是（ ）A．物体M不动时，滑动变阻器上没有电流通过B．物体M不动时，电压表没有示数C．物体M运动时，滑动变阻器上没有电流通过D．物体M运动时，电压表示数会发生变化6．在如图所示的电路中，电源电压恒定不变，甲、乙两个电表是电流表或是电压表，小灯泡L的电阻R L不受温度的影响。

当开关S闭合时，两电表均有示数，小灯泡L与滑动变阻器R都能够正常工作。

现将滑片P从图示位置向右移动时，下列说法中正确的是（）A．甲表示数变小，乙表示数不变B．甲、乙两表示数的乘积不变C．甲、乙两表示数的比值等于电路总电阻的阻值D．甲、乙两表示数的比值等于小灯泡L的阻值R7．如图是应用“伏安法”测电阻实验中电阻R A和R B的U-I图像，下列说法正确的是（）A．当R A两端电压为0V时，R A的阻值是0ΩB．当R B两端电压为2V时，R B的阻值是20ΩC．R A、R B并联在电压为3V的电路中，干路电流是0.15AD．由图像可以得到电阻R A＞R B8．如图所示电路中，电源电压保持不变，当变阻器接入电路中的阻值为R'时，定值电阻R两端的电压为U，要使这个电阻两端电压变为2U，则变阻器接入电路中的阻值应为（）A．12R'B．2R'C．R R'+D．1122R R'-9．两个灯泡的规格分别为“2.4V 0.2A”和“3V 0.3A”，不考虑灯丝电阻的变化，在保证电路安全的情况下，下列说法正确的是（）A ．若两个灯泡串联后只有一个灯泡能正常发光，则电源电压是4.8VB ．若两个灯泡串联后只有一个灯泡能正常发光，则电源电压是5.4VC ．若两个灯泡并联后只有一个灯泡能正常发光，则干路中的电流是0.44AD ．若两个灯泡并联后只有一个灯泡能正常发光，则干路中的电流是0.5A10．如图所示的电路，电源电压恒定，闭合开关S ，将滑动变阻器R 的滑片P 向左移动，此过程中（ ）A ．电压表V 1示数变小，电压表V 2示数变大，电流表A 示数变小B ．电压表V 1示数变小，电压表V 2示数变小，电流表A 示数变小C ．电压表V 1示数变大，电压表V 2示数变小，电流表A 示数变小D ．电压表V 1示数不变，电压表V 2示数变大，电流表A 示数变大11．如图所示，电路中开关闭合后，两盏灯都不亮。

2024年陕西省西安市高新一中中考物理一模试卷一、选择题（共10题，每小题2分，计20分。

每小题只有一个选项符合题意）1．（2分）下列单位中，不属于电功单位的是（）A．焦耳B．伏•安•秒C．千瓦/时D．度2．（2分）下列估测数据与实际最相符的是（）A．一盏家用LED灯正常工作时的电流约为5A B．家用冰箱的额定功率约为1500W C．对人体安全的电压为36VD．家用电暖气持续工作0.5h消耗电能约为0.5度3．（2分）当温度下降到很低时，部分导体电阻会突然消失，这种现象称为超导现象，假如白炽灯灯丝、电动机内线圈、电饭锅的发热板、电熨斗发热电阻都是用超导材料制作的，则通电后下列说法正确的是（）A．灯仍发光B．电动机运转且效率比原来更高C．电饭锅仍能煮饭D．电熨斗仍能熨衣服4．（2分）关于如图所示的电路，下列说法中正确的是（）A．S闭合后，L1、L2串联且都能发光B．S闭合后，电路将发生短路C．要使L1、L2串联，可去掉导线aD．若将导线M从接线柱B改接到接线柱A上，则S闭合后电路将发生短路5．（2分）如图所示的四种现象中说法正确的是（）A．如图甲所示，站在绝缘凳上的人同时接触火线和零线会引发“双线触电”B．如图乙所示，在电路中可以同时使用很多大功率用电器C．图丙中洗衣机的金属外壳应该接在零线上D．图丁的空气开关跳闸，一定是家庭电路出现短路造成的6．（2分）商场里的自动扶梯在无人乘坐时，运行速度缓慢；有人乘坐时，“感应开关”自动闭合，速度增大。

自动扶梯的出、入口处各有一个“紧急制动开关”，断开任何一个，都能使自动扶梯停止，模拟电路如图所示。

下列说法错误的是（）A．S1、S2是“紧急制动开关”，S3是“感应开关”B．有人乘坐时，S1、S2、S3均闭合C．有人乘坐时，电动机两端电压小于电阻R两端电压D．相较于有人乘坐时，无人乘坐时整个电路总功率变小7．（2分）2023年11月1日，我校第五届科技节拉开帷幕。

一、选择题1．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定2．欧姆不仅发现了欧姆定律，还研究了决定电阻大小的因素。

如图有一个长方体的金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c电流沿箭头所指方向流过该金属时，其中电阻值最小的是（）A．B．C．D．3．如图所示，电源电压不变，当开关 S1、S2闭合时，两灯都能正常发光；当开关 S2断开时（）A．灯 L1变得更亮，电流表读数不变，电压表读数变小B．灯 L1亮度不变，电流表读数变小，电压表读数不变C．灯 L1变得较暗，电流表读数变小，电压表读数不变D．灯 L1亮度不变，电流表读数不变，电压表读数变小4．如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，当油量减少时，滑动变阻器的滑片P 向上移动，则电路中（）A．滑动变阻器的电阻减小，电流减小B．滑动变阻器的电阻增大，电流增大C．电路中的总电阻减小，电流增大D．电路中的总电阻增大，电流减小5．某电路中有两个电阻1R和2R，1R、2R两端的电压分别为1.5V和4.5V，则电源的电压是（）A．1.5V B．3V C．4.5V D．6V6．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。

如果红外线传感器（相当于闭合S1）探测到人，窗户传感器（相当于闭合S2）探测到窗户的打开或烟雾传感器（相当于闭合S3）探测到烟雾，相应的开关都会闭合。

这时屋内的警报电铃会响起，同时视频监控拍摄图象给屋主发送报警信息。

报警铃和监控器的额定电压都是220V。

下列模拟安防电路符合以上描述的是（）A．B．C．D．7．如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A．小灯泡L1短路B．小灯泡L1断路C．电流表短路D．小灯泡L2断路8．下列关于实验仪器的使用方法，错误的是（）A．电流表可直接接到电源两极上B．电流表应串联在电路中C．电流从表的正接线柱流入，负接线柱流出 D．被测电压不应超过电压表量程9．用电压表测灯L1两端的电压，下列正确的电路图是（）A．B．C．D．10．课堂上，李老师在黑板上写下了几个关于物理知识的常识，其中有正确的也有不正确的。

西安市高新第一中学物理电压电阻单元测试卷（解析版）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为2V+0.1V2 2.2V⨯＝(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．探究性学习小组的同学们合作进行探究“串联电路的电压特点”，设计了如图Ⅰ所示电路，并连接了相应的实物电路，如图Ⅱ所示。

(1)在连接的实物电路中有一处错误，无法完成实验，连接错误的导线是______（填a、b或c）(2)正确连接后，闭合开关，发现电流表和电压表V1都没示数，电压表V2有示数，电路故障可能是______，更换器材后继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。

一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。

闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。

已知电路中除了L1、L2外，其它电路元件均完好。

下列说法正确的是（）A．可以确定，只有L1短路B．可以确定，只有L1断路C．可以确定，L1短路且L2断路D．可以确定，L1断路且L2短路2．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路3．下列说法正确的是（）A．长导线的电阻比短导线的电阻大B．导线粗的电阻一定比导线细的电阻小C．在长度相同导线，铜导线比铝导线电阻小 D．在长度材料相同导线，越粗电阻就越小4．如图所示电路，电源电压为3V，当开关S闭合后，两盏灯都不发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L2处短路B．灯泡L1处短路C．灯泡L1处断路D．灯泡L2处断路5．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（）A．铝导线比铜导线的电阻大B．粗细相同的两根铝丝，短的比长的电阻大C．两根铝导线，长的比短的电阻大D．长度相同的两根铜丝，细的比粗的电阻大6．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定7．下面的材料中，导电性能最好的是（）A．锻炼时使用的瑜珈垫B．制作芯片用的硅晶片C．家中电线里的铜芯D．极低温下超导的金属铅8．如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是（）A．电压表测的是灯L1两端的电压B．开关断开时电流表无示数但电压表有示数C．电压表测的是灯L2两端的电压D．电压表测的是电源两端的电压9．A和B两根完全一样的导线。

西安市高新第一中学物理内能单元测试卷（解析版）一、初三物理内能易错压轴题（难）1．如图所示，将初温和质量相等的色拉油和水，分别装到相同的烧杯中，探究不同物质吸热升温现象。

用酒精灯加热并不断搅拌，每隔0.5min测量一次温度，数据记录表中。

（1）选用相同的酒精灯，为使单位时间内色拉油和水________相同，不断搅拌是使色拉油和水______。

（2）导致初始阶段色拉油温度随时间的变化图像不是直线的原因，除色拉油自身外，还有________要吸收热量；要尽量减小此因素的影响，改进的方案有________（写出一种）。

（3）画出水的温度随时间的变化图像______。

由图像可知，色拉油和水的温度同时升高时，________需要的时间短，________需要吸收的热量更多。

【答案】吸收的热量受热均匀容器提高容器的初温色拉油水【解析】【详解】（1）运用控制变量法，使用相同的酒精灯和保证色拉油和水的质量相同，保证加热时间相同；不断搅拌使受热均匀，防止局部过热，产生误差。

（2）容器初温过低，则液体和容器会同时吸收热量，导致温度变化不是直线，可以通过提高容器初始温度，减小容器吸收热量对实验的影响。

（3）相同的加热时间吸收相同的热量，色拉油升温更快，所以需要的时间短，而水升高相等的温度需要加热更长的时间，所以要吸收更多的热量。

2．如图所示是研究做功与能量转化关系的装置。

重物通过细绳与木块相连，细绳不可伸长，AQ为水平面，AP段光滑，PQ段粗糙。

实验开始时，质量为M的重物恰好置于地面。

将质量为m的木块从P向右拉至A，PA长为L，放手后木块向左运动，最终停在B 点，PB长为x，不计空气阻力、滑轮摩擦：(1)木块在AB段运动过程中，重物的重力做的功为_________（用字母表示）；(2)观察实验，小明提出猜想：木块动能的变化与重物重力做功多少有关；(3)为了验证猜想，小明做了以下实验。

重物M=0.1kg，木块m=0.9kg，改变木块从P点右移的距离L，测得一组数据，记录如下：序号123456PA的长L/m0.10.150.20.350.430.5木块在P点的速度平方()221/-⋅v m s0.20.30.40.70.9 1.0①根据表中数据，在图乙中作出L与v2的图像。

2021学年初中物理《电压电阻》单元测试(一)含答案及解析姓名：__________ 班级：__________学号：__________题号一二三四五六总分评分一、选择题（共17题）1、如右图所示，闭合开关S，L1和L2两灯都不亮，电流表指针几乎没有偏转，电压表指针有明显偏转，该电路的故障可是:A．电流表损坏; B．L1灯丝断了; C．L2灯丝断了; D．L2灯口处短路.2、下列说法中不正确的是:A．电源是把其他形式的能转化为电能的装置;B．金属中的电流方向跟自由电子定向移动的方向相反;C．对人体的安全电压应不高于36V;D．马路上的路灯，他们同时亮、同时灭，因此是串联.3、如图所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为1A到2A之间，电压表示数范围为6V到9V之间.则定值电阻R的阻值及电源电压分别为:A.3Ω，15V ;B.6Ω，15V;C.3Ω，12V ;D.6Ω，12V.4、如图所示，开关闭合后，当滑动变阻器滑片P向右滑动过程中:A.电流表示数变小,电压表示数变大;B.电流表示数变小,电压表示数变小;C.电流表示数变大,电压表示数变大;D.电流表示数变大,电压表示数变小.5、有电阻两只，电流表、电压表、电源各一只，选用其中的部分元件，以不同的方式接到如图所示的虚线方框内，可连接成几种不同正确的电路:A、1种;B、2种;C、3种;D、4种.6、某些物质在很低的温度时，电阻就变成了零，这种现象称为超导现象。

假如所有导体都没有了电阻，下列用电器仍能正常使用的是:A.普通家用洗衣机; B．电饭锅; C．电熨斗; D．保险丝.7、几位同学连接的电路如示，当他们闭合开关后，两个灯泡均正常发光，下面的几种说法中，你认为正确的是:A、表1、2、3均是电压表;B、表1、2、3均是电流表;C、表1、3是电流表，表2是电压表;D、表1、3是电压表，表2是电流表.8、有一种半导体材料的电阻值随着温度的变化如下表所示：t/℃020*********R/Ω500380300250220200用这种材料制成的热敏电阻与电压表等元件连成如图电路。

【物理】西安市电压和电阻测试卷（解析版）一、选择题1．甲、乙、丙三条相同材料制成的金属线的相关数据如下表所示，根据表中提供的数据，则下列判断正确的是（）金属线长度/cm横截面积/mm2甲1010乙201丙300.1A. 金属丝甲电阻阻值最大B. 金属丝乙电阻阻值最大C. 金属丝丙电阻阻值最大D. 金属丝甲、乙、丙电阻阻值一样大【答案】 C【解析】【解答】由表中数据知，甲导体的长度最小，甲导体的横截面积最大，故导体甲电阻值最小，丙导体的长度最大，丙导体的横截面积最小，故导体丙电阻值最大，C符合题意，ABD不符合题意。

故答案为：C。
