人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V2．如图所示电路，闭合开关后，整个电路正常工作。

其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（）A．L1短路B．L2短路C．L1开路D．L2开路3．用如图所示电路探究串联电路的电压规律，闭合开关S，分别 89测出A与B、B与C、A与C之间的电压，电压表的示数（）A．U AB最大B．U BC最大C．U AC最大D．三处一样大4．如图所示的电路中，甲、乙、丙为电流表或电压表。

闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．关于导体的电阻，下面说法正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小取决于导体的材料、长度、横截面积、温度6．如图所示的电路，电源电压恒定，各元件位置不变。

下列说法正确的是（）A．只闭合开关S时，灯L1与L2串联B．只闭合开关S时，只有灯L1工作，电压表无示数C．闭合开关S、S1时，电压表能测出灯L2两端的电压，不能测出灯L1两端的电压D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作7．如图所示，关于该滑动变阻器，下列说法正确的是（）A．制作接线柱AB间电阻丝的材料应该选择细铜丝B．滑片P和AB电阻丝间有很薄一层绝缘物质隔开C．如果接AD接线柱，当滑片P向右移动时，阻值变大D．电流必须从上端接线柱流入，从下端接线柱流出8．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．对人体安全的电压是不高于V的电压；图中电阻箱的读数是Ω。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。

下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。

人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电路连接没有错误，每只灯泡都能正常发光，“甲”、“乙”是电流表或电压表，且均有正常的读数，则下列判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表2．小明按图甲的电路进行实验，当闭合开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为A．6V 1.5V B．7.5V 1.5V C．1.5V7.5V D．1.5V6V3．如图所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1与L2两端的电压分别是（）A．6V；4V B．4V；6V C．6V；10V D．4V；10V4．在如图所示的电路中，S闭合后下列各种情况正确的是（）A．若甲、乙、丙电压表，当S1闭合后U丙=U甲=U乙B．若电路是并联电路，则乙表示数大于丙表的示数C．若甲电压表，乙、丙电流表，S1断开形成串联电路D．电路中甲表和乙表可以同时是电流表5．如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．6．下列说法中正确的是（）A．有电压时，电路中一定有电流B．由公式R＝UI可知，电阻与电压成正比，与电流成反比C．最基本的电路是断路和短路D．一个电子所带的电荷量是-191.610C7．如图所示电路中，当开关S1，S2闭合时，能够测量小灯泡L2两端电压的电路是() A．B．C．D．8．我国青年科学家曹原研究发现了让石墨烯电阻变为零的原理。

电阻为零的石墨烯是（）A．超导体B．绝缘体C．半导体D．导体二、填空题9．铜导线的导电性能好，因为铜是；芯片是指含有集成电路的硅片，制造芯片的主要材料是；我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨以一个“魔角”叠加在一起时，石墨烯的电阻会突然变为0，此现象中石墨烯是。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。

若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。

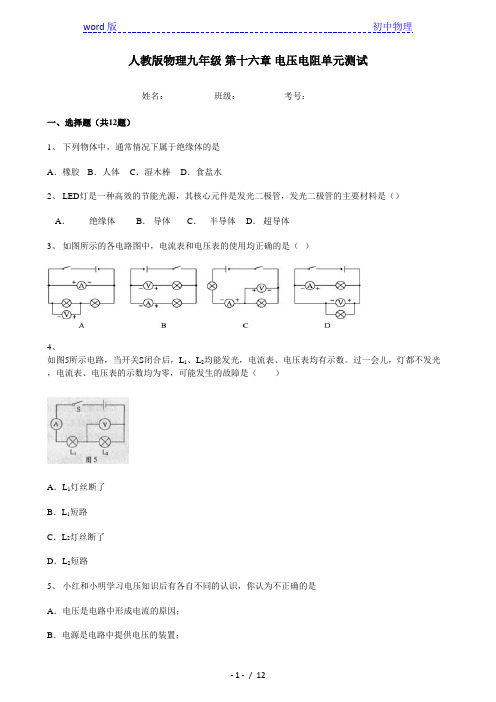

人教版物理九年级第十六章电压电阻单元测试姓名：__________ 班级：__________考号：__________一、选择题（共12题）1、下列物体中，通常情况下属于绝缘体的是A．橡胶B．人体C．湿木棒D．食盐水2、 LED灯是一种高效的节能光源，其核心元件是发光二极管，发光二极管的主要材料是（）A．绝缘体B．导体C．半导体D．超导体3、如图所示的各电路图中，电流表和电压表的使用均正确的是（）4、如图5所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。

过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了B．L1短路C．L2灯丝断了D．L2短路5、小红和小明学习电压知识后有各自不同的认识，你认为不正确的是A．电压是电路中形成电流的原因；B．电源是电路中提供电压的装置；C．电路中有电流，则电路中一定有电源；D．电路中有电源，则电路中一定有电流。

6、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。

以下做法正确的是（）A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表7、如图所示，与实物一致的电路图是（）A．B．C． D．8、如图所示电路中，要使灯泡L1和L2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是A.电流表、电流表B.电流表、电压表C.电压表、电流表D.电压表、电压表9、明在实验室里连接了如图所示的电路，对此电路的认识，正确的是A.小灯泡并联，电压表测电源电压B.小灯泡串联，电压表测L2的电压C.若灯L1短路，则电压表示数为零D.若灯L2短路，则电压表示数为3V10、如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R2．闭合电键S，电路正常工作．下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（）A．R1与R2的位置互换B．R1与电压表V的位置互换C．R2与电流表A的位置互换D．电压表V与电流表A的位置互换11、如图所示电路中，电源电压为3V，当开关S闭合后，只有一只灯泡发光，且电压表示数为3V，产生这种现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路12、在如图所示的电路中，开关闭合后，会出现的后果是（）A．电流表与电压表被烧坏B．电流表与电压表都不会被烧坏C．只有电压表被烧坏D．只有电流表被烧坏二、填空题（共10题）1、一节新干电池两极间的电压大约是 V；一款移动电话的待机电流为15mA＝A．2、电视机的遥控器由两节干电池供电，其工作电压为V。

人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。

忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。

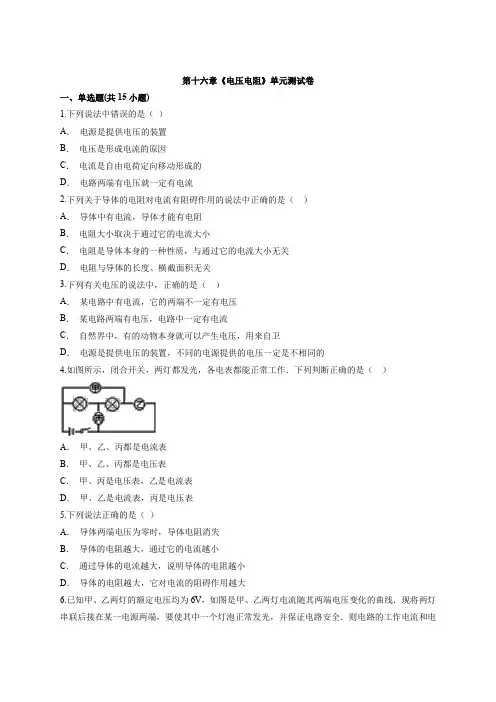

第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.下列说法中错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是自由电荷定向移动形成的D．电路两端有电压就一定有电流2.下列关于导体的电阻对电流有阻碍作用的说法中正确的是（）A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关3.下列有关电压的说法中，正确的是（）A．某电路中有电流，它的两端不一定有电压B．某电路两端有电压，电路中一定有电流C．自然界中，有的动物本身就可以产生电压，用来自卫D．电源是提供电压的装置，不同的电源提供的电压一定是不相同的4.如图所示，闭合开关，两灯都发光，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、丙是电压表，乙是电流表D．甲、乙是电流表，丙是电压表5.下列说法正确的是（）A．导体两端电压为零时，导体电阻消失B．导体的电阻越大，通过它的电流越小C．通过导体的电流越大，说明导体的电阻越小D．导体的电阻越大，它对电流的阻碍作用越大6.已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全．则电路的工作电流和电源最大电压为（）A．0.5A 12VB．1.5A 12VC．1.5A 8VD．0.5A 8V7.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的8.图中要用电压表测量灯L两端的电压，正确的接法是（）A．B．C．D．9.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．b、cB．a、dC．a、bD．c、d10.如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．11.符号“V”在电学中代表的物理意义是（）A．电压B．伏特C．电流D．电阻12.两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）A．4：9B．1：1C．3：2D．2：313.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（）A．粗的大B．细的大C．一样大D．无法确定14.如图所示，小灯泡能发光，下列说法正确的是（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表15.实验室中常用的小灯泡、电流表、电压表的电阻分别为R L、R A、R V表示，则三者电阻大小关系为（）A．R L＞R A＞R VB．R V＞R L＞R AC．R L＜R A＜R VD．R L=R A＜R V二、填空题(共3小题)16.电阻是导体对电流的______ 作用，50Ω的实验用的小灯泡接入电路中，若开关没有闭合，则它的电阻是______ ．17.如图是一个电表的表盘．也许你没有学过这种电表的用法，但根据所学的其他电表的读数方法，你也能知道，它的示数是______ ，单位是______ ．18.如图所示，要使L1、L2串联则S应______ ，甲为______ 表，乙为______ 表．三、实验题(共3小题)19.小明学习了电流表与电压表知识后，进行了如下实验．（1）在验证串联电路电压规律的实验中，小明进行了如下操作：①如图所示，把两个规格适当的小灯泡L1和L2串联起来接到电源上，使灯泡发光，①分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表．回答下列问题：表中的测量结果是______ （选填“正确”或“错误”）的，这是由于______ ．（2）如果将电流表分别接入A、B、C处，可探究的问题是______ ．20.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了．（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？（2）在图中画出小刚连接的那根导线．（用虚线表示）21.在“研究串联电路电压特点”的实验中，某同学进行了如下探究：[实验步骤]①连接好如图所示电路，闭合开关观察两灯发光情况；①分别用电压表测灯L1，L2和电源两端电压，并将读数记录在表内．请你用笔画线代替导线，将电压表接入电路中，测出电源电压．[得出结论]比较表中数据可知：串联电路的总电压等于各分电压之和．[反思交流]要使上述结论更具普遍性，同学们讨论了以下三种方案：方案甲：反复断开，闭合开关，测出各电压值；方案乙：更换不同规格的灯泡，测出各电压值；方案丙：增加电池节数，测出各电压值．以上三种方案，你认为不可行的是______ ．四、计算题(共3小题)22.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？23.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】D【解析】A、电源是提供电压的装置，故A正确；B、电压是推动自由电荷发生定向移动形成电流的原因，故B正确；C、电流是电荷的定向移动形成的，故C正确；D、虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，故D错误．2.【答案】C【解析】导体的电阻是其本身的属性，它跟导体的长度、横截面积和材料有关，与导体的两端电压和电流无关．A、导体的电阻与电流无关，是本身的一个基本属性，不符合题意；B、电阻大小取决于导体的长度、横截面积和材料，与电流无关，不符合题意；C、电阻是导体本身的一种性质，与通过它的电流大小无关，符合题意；D、电阻与导体的长度、横截面积有关，不符合题意.3.【答案】C【解析】电压是形成电流的原因．得到持续电流的必要条件：有电压、电路是通路．A、某电路中有电流，它的两端一定有电压，故A错误；B、某电路两端有电压，电路中不一定有电流，要想有电流，电路必须闭合，故B错误；C、自然界中，有的动物本身就可以产生电压，用来自卫，例如电鳐，故C正确；D、电源是提供电压的装置，不同的电源提供的电压可能不相同，也可能相同，故D错误．4.【答案】C【解析】如果两灯泡串联，电流从电源正极依次通过两灯泡和乙表回到电源负极，因此乙为电流表，甲、丙为电压表；如果两灯并联，需将两灯泡“首首相接、尾尾相接”，因此甲、丙为电流表，乙为电压表，所以在四个选项中只有C说法是有可能的，其它选项都不正确．5.【答案】D【解析】（1）电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积有关，而与导体两端的电压、通过的电流无关，故A、B、C错误；（2）导体的电阻越大，表示它对电流的阻碍作用越大，故D正确．6.【答案】D【解析】甲乙两灯泡正常发光时的电压均为6V，由图像可知：甲正常工作时的电流为1A，乙正常工作时的电流为0.5A，因串联电路中各处的电流相等，所以，两灯泡串联时，电路的最大电流I=0.5A，故BC错误；由图像可知，0.5A所对应的电压分别U甲=2V，U乙=6V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U甲+U乙=2V+6V=8V，故A错误，D正确．7.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．8.【答案】B【解析】连接电压表时，电流都要从正接线柱入，负接线柱出；电压表与被测用电器并联．A、电压表正负接线柱接反，故A错误；B、电压表与灯L并联，且正负接线柱连接正确，故B正确；C、电压表与灯L串联了，故C错误；D、电压表与灯L串联，且正负接线柱接反了，故D错误．9.【答案】B【解析】A、选择的接线柱b、c，滑动变阻器连入bP段，滑片P向右移动时，连入电路的电阻变小．不符合题意．B、选择的接线柱a、d，滑动变阻器连入aP段，滑片P向右移动时，连入电路的电阻变大．符合题意．C、选择的接线柱a、b，滑动变阻器相当于定值电阻(ab段)，连入电路的电阻不变．不符合题意．D、选择的接线柱c、d，滑动变阻器被短路，连入电路的电阻为零．不符合题意．10.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．11.【答案】B【解析】符号“V”在电学中代表的物理意义是伏特．12.【答案】B【解析】并联电路两端的电压相等，两个电阻R1和R2并联在电路中，电阻R1和R2的两端电压之比U1：U2=1：1.13.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．14.【答案】D【解析】电流表与被测用电器串联测量通过的电流，在电路中相当于导线；电压表与被测用电器并联测量用电器两端电压，在电路中相当于断路．读图可知，电表b与灯泡串联在一起，所以一定是电流表，而电表a则并联在灯泡与电流表的两端，所以一定是电压表．15.【答案】B【解析】小灯泡是用电器，有一定的电阻，电流表是一个电阻非常小的电路元件，理想状态下其电阻可视为0，电压表是一个电阻非常大的电路元件，理想状态下其电阻可视为极大．所以R V＞R L＞R A，则A、C、D错误，B正确．16.【答案】阻碍；50Ω．【解析】电阻是导体对电流的阻碍作用，电阻是导体本身的一种性质，它的大小与电压的高低，电流的大小以及开关是否闭合均无关系．17.【答案】26；Ω．【解析】由表盘上的符号可知单位是Ω；从表盘上可知，20到30之间，分度值是2Ω，所以示数是26×1=26．18.【答案】闭合；电压；电压．【解析】使灯泡L1、L2组成串联电路，则电路中的电流路径只有一条．则灯泡L1、L2组成应依次连接．所以甲、乙电表应是相当于开路的电表即电压表，且开关S必须是闭合的．19.【答案】（1）错误；UAB+UBC不等于UAC，不符合串联电路电压关系；（2）串联电路中电流关系【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，UAC跟UAB与UAC 之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是UAC；（2）据所学的电学实验可知，利用上述串联电路，还可以探究串联电路中电流的关系；20.【答案】（1）电压表示数接近电源电压，而电流表的示数接近于零，小灯泡不发光．（2）如图所示【解析】：（1）因为电流表的内电阻很小，所以闭合开关后，电灯泡和定值电阻被电流表短路，只有电压表、电流表和滑动变阻器串联接入电路中，所以小灯泡不发光．又因为电压表的内电阻很大，所以它的示数接近电源电压，而电流表的示数接近于零．（2）小刚连接的导线如图中虚线所示，这样一连，把电压表并联在了灯泡两端，电流表测量通过灯泡的电流，滑动变阻器还能改变电路电流．21.【答案】如下图；方案甲．【解析】（1）电源有三节干电池，电压为1.5V×3=4.5V，所以电压表选择0～15V的量程；电压表并联在电源两端；如下图所示：（2）方案乙和方案丙：换用不同的规格的小灯泡，或者增加电池的节数，改变电源电压，测出电源电压和灯泡L1、L2两端的电压，可以得到串联电路电压关系的普遍性的规律；而方案甲中反复断开，闭合开关，测出各电压值，得出的结论不具备普遍性，不可行．22.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．23.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.。

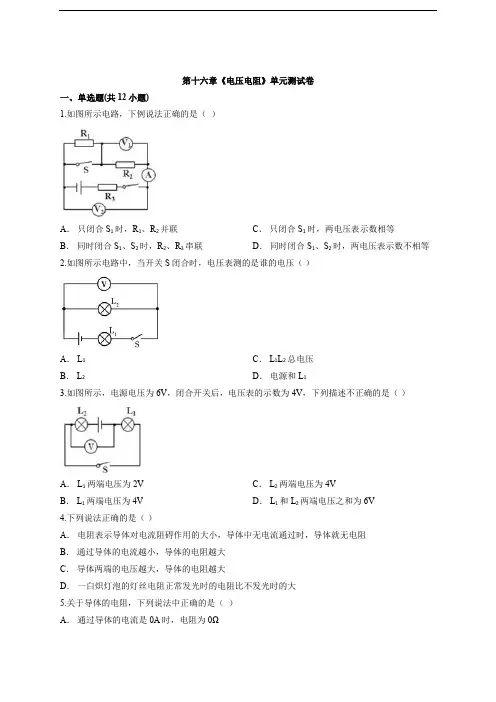

第十六章《电压电阻》单元测试卷一、单选题(共12小题) 1.如图所示电路，下例说法正确的是（ ）A ． 只闭合S 1时，R 1、R 2并联B ． 同时闭合S 1、S 2时，R 2、R 3串联C ． 只闭合S 1时，两电压表示数相等D ． 同时闭合S 1、S 2时，两电压表示数不相等2.如图所示电路中，当开关S 闭合时，电压表测的是谁的电压（ ）A ． L 1B ． L 2C ． L 1L 2总电压D ． 电源和L 13.如图所示，电源电压为6V ，闭合开关后，电压表的示数为4V ，下列描述不正确的是（ ）A ． L 1两端电压为2VB ． L 1两端电压为4VC ． L 2两端电压为4VD ． L 1和L 2两端电压之和为6V4.下列说法正确的是（ ）A ． 电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B ． 通过导体的电流越小，导体的电阻越大C ． 导体两端的电压越大，导体的电阻越大D ． 一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大 5.关于导体的电阻，下列说法中正确的是（ ） A ． 通过导体的电流是0A 时，电阻为0ΩB ． 导体电阻与它两端的电压成正比，与通过它的电流成反比C ． 粗细相同的导线，长的导线电阻较大D ． 同种材料制成的长短一样的两条导线，细的电阻较大6.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（ ） A ． 把电流表看成是断路的 B ． 把电流表看成是一个大电阻C ． 把电压表看成是断路的D ． 把电压表看成是一根导线7.如图所示，要使滑动变阻器的滑片P 向右移动时，电阻变大，应选择的接线柱是（ ）A ．b 、cB ．a 、dC ．a 、bD ．c 、d8.如图所示，L 1和L 2是两只相同的小灯泡，a 、b 是电流表或电压表．闭合开关S 后，若两灯都能发光，则（ ）A ．a 、b 均为电流表B ．a 、b 均为电压表C ．a 为电流表，b 为电压表D ．a 为电压表，b 为电流表9.如图示，已知两只灯泡L 1和L 2是串联的，则在①、①和①三个电表中（电流表或电压表）判断正确的是（ ）A ． ①是电流表，①和①是电压表B ． ①和①是电压表，①是电流表C ． ①和①是电流表，①是电压表D ． ①①和①都是电流表10.有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（ ） A ． 甲的电阻最大B ． 丁的电阻最大C ． 乙的电阻最大D ． 丙的电阻最大11.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（ ）A ．B ．C ．D ．12.如图所示电路中，甲、乙两处分别接入电流表或电压表．当S 闭合后，为使两灯均能发光，则（ ）A ． 甲接入电流表，乙接入电压表B ． 甲、乙均接入电流表C ． 甲、乙均接入电压表D ． 甲接入电压表，乙接入电流表二、填空题(共3小题)13.如图所示，根据漫画中的对话，可以判断电表 ______ （选填“1”或“2”）是电流表，这种直接将电流表接在电源上的现象称为 ______ ．14.一节普通干电池的电压为 ______ 伏．在如图中，A 端为干电池的 ______ 极（选填“正”或“负”）．15.如图所示电路，电源电压保持不变，闭合开关S，电压表V1的示数为3V，电压表V2的示数为8V，则灯L2两端的电压为 ______ V.三、实验题(共1小题)16.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；①导体的电阻跟它的长度的关系；①导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A. 只有①B. 只有①C. ①和①D. ①、①和①四、计算题(共3小题)17.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．18.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？19.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？五、作图题(共1小题)20.试在图○中填入表示电压表或电流表的字母“V”或“A”，同时在其两侧标上代表该表两个接线柱的“+”，“-”号．答案解析1.【答案】B【解析】（1）只闭合S1时，R1、R2、R3依次连接即为串联，电压表V1测R2两端的电压，电压表V2测R1与R2两端的电压之和，因串联电路中总电压等于各分电压之和，所以，电压表V2的示数大于V1的示数，故AC错误；（2）同时闭合S1、S2时，R2、R3依次连接即为串联，电压表V1、V2均测R2两端的电压，则两电压表示数相等，故B正确，D错误．2.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．3.【答案】B【解析】因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U-U2=6V-4V=2V．综上所述，选项A、C、D正确，B错误．4.【答案】D【解析】ABC、导体电阻大小取决于导体的长度、材料、横截面积，而与导体两端的电压、通过的电流无关，故ABC都错；D、白炽灯泡的灯丝正常发光时，温度高、电阻大，不发光时，温度低、电阻小，故D正确．5.【答案】D【解析】A、导体的电阻是导体本身的一种性质，导体一定，则电阻一定，其大小与导体中是否有电流通过无关．故A错误．B、导体的电阻可以通过导体两端的电压和导体中的电流来求解，但其大小是由导体的材料、长度、横截面积决定的，与电压和电流大小无关．故B错误．C、导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大．若是同种材料粗细相同的导线，则长的电阻一定大，故C错误．D、根据电阻的决定因素可知，导体的电阻与横截面积成反比，所以在材料长度相同的情况下，细的电阻较大．故D正确．6.【答案】C【解析】电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路．故A、B、D不正确，C正确．7.【答案】B【解析】A、选择的接线柱b、c，滑动变阻器连入bP段，滑片P向右移动时，连入电路的电阻变小．不符合题意．B、选择的接线柱a、d，滑动变阻器连入aP段，滑片P向右移动时，连入电路的电阻变大．符合题意．C、选择的接线柱a、b，滑动变阻器相当于定值电阻(ab段)，连入电路的电阻不变．不符合题意．D、选择的接线柱c、d，滑动变阻器被短路，连入电路的电阻为零．不符合题意．8.【答案】C【解析】如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b 处不能形成通路，否则会形成电源短路，故b处为电压表．9.【答案】B【解析】本题要求两只灯泡串联连接，则电路中只有一条电流的路径，如下图中红线所示，则可以判断电流通过的电表①为电流表，没有通过的电表①和①为电压表．10.【答案】B【解析】导体电阻由导体材料、长度、横截面积决定，在材料一定时，导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；11.【答案】A【解析】A、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，可以改变电路中的电阻，进而改变电路中的电流，改变灯泡的亮度．符合题意．B、灯泡被短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意．C、滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意．12.【答案】A【解析】电流表相当于导线使用时与被测电路元件串联，电压表相当于开路使用时与被测电路元件并联，根据电压表和电流表的正确使用方法以及在电路中的作用进行分析．A．甲接入电流表，乙接入电压表时，两灯泡并联，甲电流表测通过L2的电流，乙测电源的电压，两灯泡均能发光，故A符合；B．甲、乙均接入电流表时，会造成电源短路，两灯泡不发光，故B不符合；C．甲、乙均接入电压表时，L2断路，不能发光，故C不符合；D．甲接入电压表，乙接入电流表时，L2短路，不能发光，故D不符合．13.【答案】2；短路．【解析】由于电流表的电阻很小，所以如果不小心将电流表直接接在电源的两极上，这时由于电流很大，会烧坏电表．而电压表内阻很大，可以直接接在电源的两极上，测量电源电压．由此判断，图中电表2是电流表，电表1是电压表．14.【答案】1.5；正【解析】一节干电池的电压为1.5V．干电池的正极为碳棒，顶端有一个金属帽，负极为锌筒．15.【答案】5【解析】根据电路图可知，电压表V1测量灯L1两端的电压，电压表V2测量电源电压，根据串联电路电压的特点可知灯L2两端的电压：为U2=8V-3V=5V16.【答案】C【解析】给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），（1）如果取a、b两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系．故①可以完成；（2）如果取b、c两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小．据此可以研究导体的电阻跟它的长度的关系．故①可以完成；（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求．故①不能完成．综上所述，可以完成的研究课题是①和①．17.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.18.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．19.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．20.【答案】【解析】由图可知上面的圈串联在干路上，应为电流表；中间的圈与灯泡L2串联，应为电流表；下面的圈与灯泡L2并联，应为电压表．电流从仪表的正接线柱流入，负接线柱流出．如下图所示：。

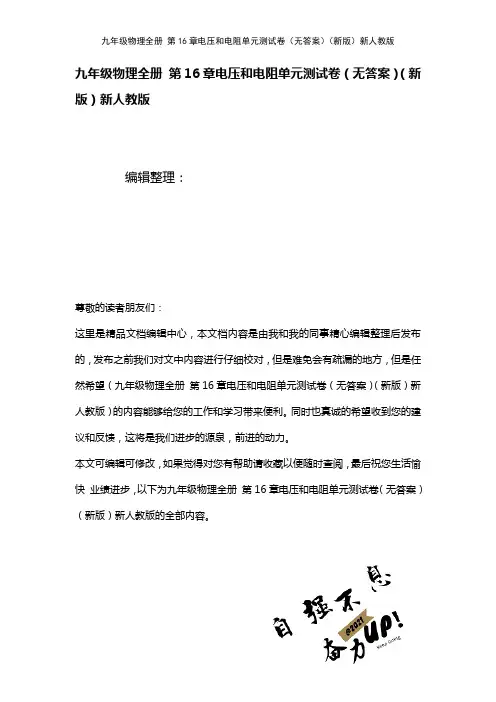

九年级物理全册第16章电压和电阻单元测试卷（无答案）（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第16章电压和电阻单元测试卷（无答案）（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册第16章电压和电阻单元测试卷（无答案）（新版）新人教版的全部内容。

电压和电阻单元检测试卷一、选择题（每小题3分,共36分）1、在如图所示的电路中,电源电压为3V，当开关S1、S2都闭合时，则（）A．电压表的示数为3V B．电流表将被烧坏C．灯L1不亮、灯L2亮D．两只灯都将被烧坏2、张兰同学在做“探究串联电路的电压规律”实验时，连接好电路后闭合开关，灯L1和L2都不亮，她用电压表去检测电路的故障，她将电压表先并联在灯L1两端时发现电压表没有示数，灯都不亮;然后并接在灯L2两端时发现两灯均不亮，但电压表有示数,则（）A．灯L1短路 B．灯 L1断路C．灯L2断 D．灯L2短路3、如图所示，电源电压不变，开关S闭合时，电表的示数变化情况是（）A．电压表示数变大，电流表示数变小B．电流表、电压表示数均变小C．电流表、电压表示数均变大D．电压表示数变小，电流表示数变大4、超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265。

95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A．保险丝 B．输电线 C．滑动变阻器的线圈D．电炉丝5、以下有关电阻的观点中,你认为错误的是（)A．不同的导体，电阻一般不同B．导体被加热后,电阻一般会随温度升高而增大C．一个导体两端的电压越大,电流越大，则它的电阻就越小D．导体的电阻大小决定于导体的材料、长度、横截面积和温度6、如图所示的电路中,电源电压保持不变.闭合开关S，电路工作正常,过了一会儿，灯L熄灭，两个电表只有一个电表的示数变小，则下列判断中正确的是（）A．灯L断路 B．灯L短路C．电阻R断路 D．电阻R短路7、在如图甲所示的电路中,当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（)A．1.2A,0。

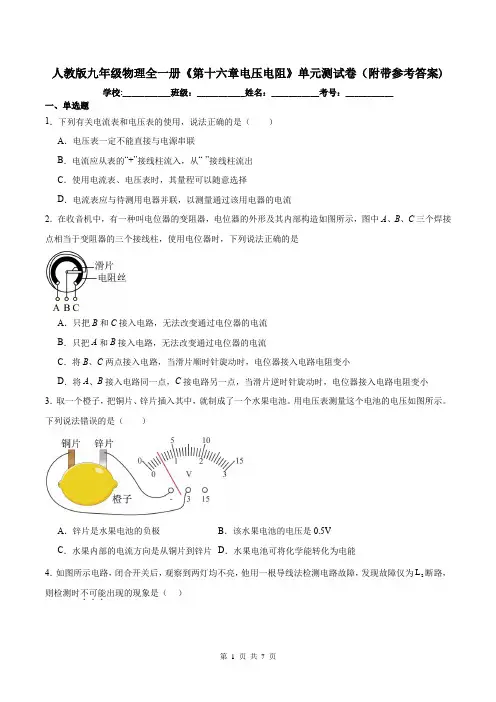

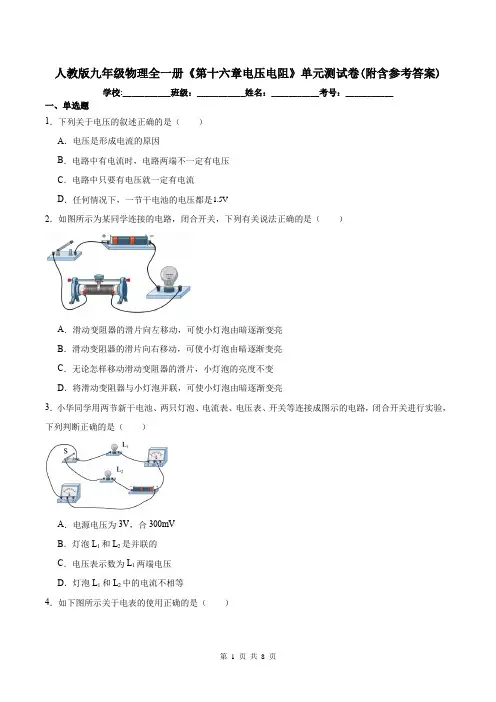

人教版九年级物理全一册《第十六章电压电阻》单元测试卷（附带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列有关电流表和电压表的使用，说法正确的是（）A．电压表一定不能直接与电源串联B．电流应从表的“+”接线柱流入，从“-”接线柱流出C．使用电流表、电压表时，其量程可以随意选择D．电流表应与待测用电器并联，以测量通过该用电器的电流2．在收音机中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是A．只把B和C接入电路，无法改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小3．取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池。

用电压表测量这个电池的电压如图所示。

下列说法错误的是（）A．锌片是水果电池的负极B．该水果电池的电压是0.5VC．水果内部的电流方向是从铜片到锌片D．水果电池可将化学能转化为电能4．如图所示电路，闭合开关后，观察到两灯均不亮，他用一根导线法检测电路故障，发现故障仅为2L断路，则检测时不可能．．．出现的现象是（）A ．当导线按A 、B 两点时，两灯均不亮 B ．当导线接B 、C 两点时，灯泡1L 不亮C ．当导线按C 、D 两点时，两灯均不亮 D ．当导线接A 、D 两点时，电源可能被烧坏5．关于电流、电压和电阻，下列叙述中有几句话是正确的（ ） ①电流是自由电子定向移动形成的①导体中通过的电流越大，它的电阻越小 ①有电流通过的小灯泡，其两端不一定有电压①滑动变阻器要与被控制电路串联 ①相同材料、粗细不同的导体，粗导体的电阻比细导体的电阻小①导体的电阻越大，它对电流的阻碍作用越大 A ．1 B ．2 C ．3 D ．46．某次实验时，电表的接线和指针的位置如图所示，其示数为（）A ．2.50伏B ．12.5伏C ．2.50安D ．12.5安7．如图，闭合开关S 后，下列说法正确的是A ．灯泡L 1和L 2并联在电路中B ．电流表不能测量灯泡L 1的电流C ．电压表测量灯泡L 1两端的电压D ．若发现：两电表均有示数，两灯中只有一个亮则一定是L 1短路8．如图所示的电路，闭合开关，下列判断正确的是（）A．若灯泡L1发光，L2不发光，一定是L2灯丝断B．若电压表示数为零，一定是L2断路C．若只有L1开路，则电压表示数一定为零D．若只有L1短路，则电压表示数一定为零9．在如图所示的电路中，电源的电压保持不变，R1为定值电阻。
