浅谈毛细管网空调系统论文导读：随着社会的进步，人民生活水平的提高，人们对住宅环境的舒适性要求也逐步提高，相应的室内空调系统必须得到改进，尽量减少室内送风量，避免强风感和噪声，特别是在休息时间保持室内宁静。
毛细管网就是温湿度独立控制空调技术的一部分。
1、高效节能：毛细管网有极大的散热表面积，以辐射方式供暖制冷。
因此，毛细管网承担的热、湿负荷有限，无法满足多数冷热负荷较大建筑的需要，特别是无法保证在高温环境下的空调效果，必须配以新风处理体统并将新风的含湿量处理到室内设计的绝对含湿量以下，是新风担负房间的部分湿负荷，弥补辐射供冷系统对热湿处理能力的不足。
关键词：毛细管网，辐射供冷，节能，舒适引言随着社会的进步，人民生活水平的提高，人们对住宅环境的舒适性要求也逐步提高，相应的室内空调系统必须得到改进，尽量减少室内送风量，避免强风感和噪声，特别是在休息时间保持室内宁静；同时考虑到能源短缺的影响，还应尽量采用低品位能源，有冷热蓄能措施等，目前普遍认为温度湿度独立控制空调技术可能是一个有效的解决途径。
毛细管网就是温湿度独立控制空调技术的一部分。
一、毛细管网平面辐射空调简介毛细管网模拟叶脉和人体毛细血管机制，利用毛细管网表面或辐射体表面与室内空气较小的温差，通过毛细管内流动的液体来调节自身温度，从而达到与周围环境的平衡。
毛细管网是集分水式结构，由外径3.5-5.0mm（壁厚0.4-0.9mm左右）的毛细管和外径20mm（壁厚2mm或2.3mm）的供回水主干管构成管网。
保温层、散热层和毛细管网结合使用，复合成毛细管网换热器。
毛细管网顶板辐射空调一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网以及配套除湿系统等组成。
毛细管网主要承担室内去除显热的影响。
由于除湿的任务有处理潜热的新风系统承担，因而显热系统的冷水供水温度不再是常规冷凝除湿空调系统中的7℃，而是提高到18℃左右。
毛细管网平面空调系统夏季供水温度为16/18℃，辐射面表面温度约为20℃；冬季供水温度为28/32℃；辐射面表面温度约为30℃。
关于毛细管网冷暖辐射系统，你知道多少毛细管网冷暖辐射系统是由五大部分组成：冷热源、管道系统、新风系统、控制系统、毛细管网高效末端系统，毛细管网换热器与地源热泵或空气源热泵结合，加上合理的控制组成一个节能系统，节能可达70％；如果再配套太阳能和冷热储能系统，节能可达90％左右。
毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切，带有巨大推广应用前景。
毛细管网高效末端是按照仿生学原理模仿人体中的毛细管，由3.4*0.55mm或4.3*0.8mm的PP聚丙烯毛细管结成间距在10mm～30mm的网栅。
承担运载热量的水媒在管内保持0.05~0.2m/s的流速，而每个平米的毛细管网栅只含有0.4升水，系统运行时则水温温差2～3度，毛细管网为大流量小日照时间的导管高效辐射末端。
通过毛细管网提高单位散热面积最大化来满足“供热低温化、制冷高温化”的散热制冷末端，经过实测供热温度只需35℃以下就可满足室内20℃，设计匹配温差是5℃。
毛细管网与热泵组成高效微血管暖通系统，COP值远大于普通暖通系统和空气源热泵系统，与普通系统相比，节能达到50%以上。
分为两方面：1）顶棚辐射制冷：毛细管的管径细小，可以弯曲，因此适合各种形状形状的屋檐，即使拱形和三角形的表面也可以装载。
毛细管用于金属吊顶安装时，由于毛细管的充水多一些，吊顶的荷载不会增加很多，因此对一些金属吊顶的旧建筑物建筑物进行空调系统修整时，毛细管辐射顶板系统是最佳选择。
（模块末端系统冷冷却系统由地源热泵提供，顶棚辐射夏季系统冬季所需供回水温度为17/20℃，冬季所需供回水温度为32/29℃）2）低温采暖：公司的毛细管网栅的毛细管管径极小，可有效降低地面垂直加热系统的高度。
与传统的地面加热电脑系统不同，该系统可在地面表面以下短距离内供热。
因此，使用毛细管网栅地面加热系统的响应非常迅速，而且可在较低供水温度下输水工作。
将毛细管用于地面采暖或者墙面辐射时，可以先将毛细管用胶水、大头钉固定，然后用砂浆覆盖。
毛细管网辐射空调系统一、毛细管网空调系统介绍毛细管网空调系统由冷源、分集水器、循环泵和辐射板组成，冷源采用空冷式冰蓄冷冷水机组，冷水机组的供水温度为5℃－7℃。
各供冷方式所需要的冷水温度不同，所需要的冷水温度为16℃－18℃，供应辐射供冷方式的冷水系统因所需要的冷水温度较高（16℃－18℃），需要设置板式换热器和三通调节阀进行调节。
各实验空间的流量利用流量计、流量平衡阀进行调节。
露点控制系统采用毛细管网供冷系统的配套产品，毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。
系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体3．35MM＊0．5MM，间距10MM）辐射传热。
由于该系统所需的夏季冷冻源供水温度只需17－19℃供回水温度，冬季只需32－30℃供回水温度，大大低于常规水空调夏季7－12℃和冬季45－40℃供回水所需的能耗，因而系统更节能。
二、毛细管网地板采暖系统特点1)高舒适度由于毛细管网是由间距很小的平行毛细管均匀分布构成，热辐射交换面积特别大，地表基本没有温差，脚感更好!每个房间采用单独循环结构，故通过安装在房间内的温控器可单独控制各房间温度。
2)安装灵活毛细管网轻薄、柔软、荷载小，方便与装饰层结合安装，不仅可以安装在地面，在地面遮挡率大的情况下可以考虑安装在墙面或顶棚。
A、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。
如果用毛细管网采暖，可以把毛细管网安装在墙面或顶棚，各种问题就可以很好解决。
B、地面装饰材质影响：采用普通地板采暖的房间地面装饰材料受到限制，如不宜安装实木地板等。
铺装毛细管网的房间不受这些条件限制。
3)节能效果好普通地暖供回水温度一般55℃-45℃;毛细管网供回水温度一般28℃-32℃,比普通地暖节能30%以上，节能显著。
特别适合同热泵配合使用，达到更节能的效果。
4)毛细管网占用建筑净空小，节省建筑空间，利于房屋设计和装修*超薄地暖系统，大大降低了建筑基础的承重负荷和造价成本，比普通地暖增加了房间净高。

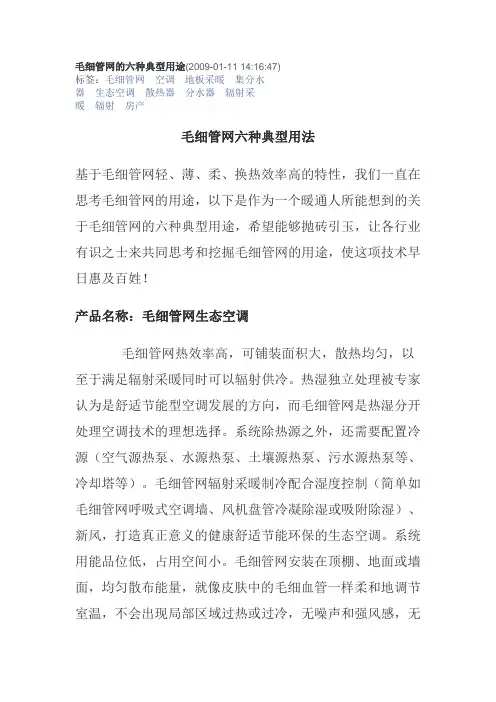

毛细管网的六种典型用途(2009-01-11 14:16:47)标签：毛细管网空调地板采暖集分水器生态空调散热器分水器辐射采暖辐射房产毛细管网六种典型用法基于毛细管网轻、薄、柔、换热效率高的特性，我们一直在思考毛细管网的用途，以下是作为一个暖通人所能想到的关于毛细管网的六种典型用途，希望能够抛砖引玉，让各行业有识之士来共同思考和挖掘毛细管网的用途，使这项技术早日惠及百姓！产品名称：毛细管网生态空调毛细管网热效率高，可铺装面积大，散热均匀，以至于满足辐射采暖同时可以辐射供冷。
热湿独立处理被专家认为是舒适节能型空调发展的方向，而毛细管网是热湿分开处理空调技术的理想选择。
系统除热源之外，还需要配置冷源（空气源热泵、水源热泵、土壤源热泵、污水源热泵等、冷却塔等）。
毛细管网辐射采暖制冷配合湿度控制（简单如毛细管网呼吸式空调墙、风机盘管冷凝除湿或吸附除湿）、新风，打造真正意义的健康舒适节能环保的生态空调。
系统用能品位低，占用空间小。
毛细管网安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和地调节室温，不会出现局部区域过热或过冷，无噪声和强风感，无灰尘、细菌污染，夏天享受林荫般的凉爽，冬天享受阳光般的温馨，不会口干舌燥，避免引起病态建筑综合症，同时省去了空调清洗带来的大笔额外维护费用，避免了因建筑物层高降低带来的贬值，实现一套系统冬夏两用。
成本分析：传统空调（以VRV系统为例）每平米造价300-600元，散热器（地暖）造价每平米80-150元，制冷制热综合造价380-750元，毛细管网生态空调冬夏两用，综合造价约每平米350-600元，如果配合地源热泵使用，运行费用降至15元左右/每平米/1年。
现全国广招代理，欢迎有远见，有实力的个人或企业加盟我司！产品名称：毛细管网散热器利用毛细管网做为常规散热器（供水温度60度以下），散热效率极高、辐射对流一体、舒适度高、轻、薄、柔,不占空间,直接与墙体装饰层结合，真正意义的隐蔽式散热器。

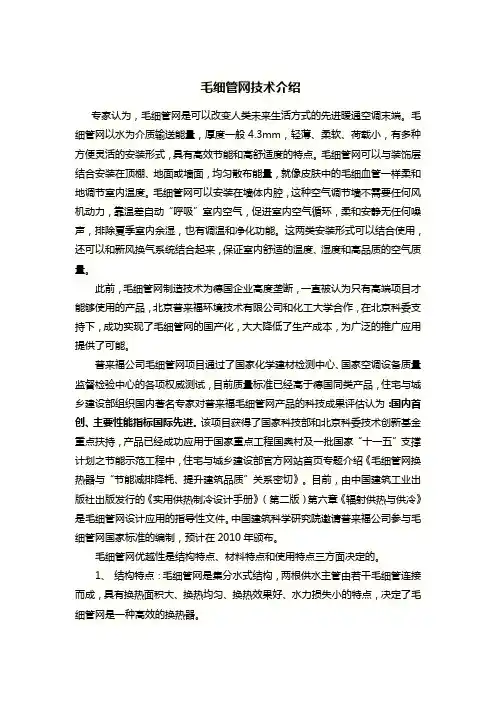

毛细管网技术介绍专家认为，毛细管网是可以改变人类未来生活方式的先进暖通空调末端。
毛细管网以水为介质输送能量，厚度一般4.3mm，轻薄、柔软、荷载小，有多种方便灵活的安装形式，具有高效节能和高舒适度的特点。
毛细管网可以与装饰层结合安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和地调节室内温度。
毛细管网可以安装在墙体内腔，这种空气调节墙不需要任何风机动力，靠温差自动“呼吸”室内空气，促进室内空气循环，柔和安静无任何噪声，排除夏季室内余湿，也有调温和净化功能。
这两类安装形式可以结合使用，还可以和新风换气系统结合起来，保证室内舒适的温度、湿度和高品质的空气质量。
此前，毛细管网制造技术为德国企业高度垄断，一直被认为只有高端项目才能够使用的产品，北京普来福环境技术有限公司和化工大学合作，在北京科委支持下，成功实现了毛细管网的国产化，大大降低了生产成本，为广泛的推广应用提供了可能。
普来福公司毛细管网项目通过了国家化学建材检测中心、国家空调设备质量监督检验中心的各项权威测试，目前质量标准已经高于德国同类产品，住宅与城乡建设部组织国内著名专家对普来福毛细管网产品的科技成果评估认为：国内首创、主要性能指标国际先进。
该项目获得了国家科技部和北京科委技术创新基金重点扶持，产品已经成功应用于国家重点工程国奥村及一批国家“十一五”支撑计划之节能示范工程中，住宅与城乡建设部官方网站首页专题介绍《毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切》。
目前，由中国建筑工业出版社出版发行的《实用供热制冷设计手册》（第二版）第六章《辐射供热与供冷》是毛细管网设计应用的指导性文件。
中国建筑科学研究院邀请普来福公司参与毛细管网国家标准的编制，预计在2010年颁布。
毛细管网优越性是结构特点、材料特点和使用特点三方面决定的。
1、结构特点：毛细管网是集分水式结构，两根供水主管由若干毛细管连接而成，具有换热面积大、换热均匀、换热效果好、水力损失小的特点，决定了毛细管网是一种高效的换热器。
毛细管空调系统介绍及施工过程安装图解一、毛细管空调系统简介毛细管空调系统原理：以PPR材料制成的毛细管网栅为主要传热装置，构成以冷热辐射为主要特征的供暖、供冷空调系统。
典型的毛细管空调系统的组成：1.冷热源;2.毛细管网栅;3.水循环管路系统(循环泵、板换);4.新风调湿系统;5.自控系统。
毛细管系统示意图毛细管辐射供冷及新风除湿系统二、毛细管空调系统的优越性1.高舒适度：以低温辐射方式供暖供冷，表面温度分布均匀，能实现最佳的舒适度;2.空气品质优良：新风量充足，在人体周围形成“空气湖”，无噪声，无明显吹风感;3.节省空间：占用空间少，便于房间布置;4.安装简便：毛细管安装简便、快捷，可满足各种场合要求;5.节能：夏日供水温度高于常规系统5~9℃，夏季低于常规系统10~20℃，可进步系统能效比，吻合节能请求。
热舒适性热舒适性是评判空调系统好坏的重要指标。
对各类方式的空调系统舒适性的查询拜访结果，毛细管系统是最惬意的。
制冷、制热本领：毛细管席60%的冷量是通过辐射形式进行传递，40%的冷量是通过对流方式进行传递。
毛细管席制冷能力受产品形式及安装方式的影响,可以和常规制冷机及锅炉组合使用,也可以与土壤热泵机组直接配套,与后者组合使用可达到最佳的节能效果。
毛细管辐射系统一旦安装完毕,无需任何维护费用。
温度、湿度、新风量自动调节：由于毛细管辐射供冷系统的传热特性，主要依靠毛细管表面的低温与室内助体、物体之间举行辐射、对流换热。
表面温度过低，室内空气含湿量高，会产生结露现象，招致室内装饰表面发霉，影响身体健康。
表面温度太高，不能有用地降温，带走房间冷负荷。
因此毛细管系统必须与温、湿度控制及新风系统密切配合，实现人体健康所需的温度、湿度、新风量的平衡(归纳为“衡温、衡湿、衡氧”)才能有效地发挥其优越性和效益。
温度、湿度控制：通过房间温控器和露点探测器，调治毛细管水系统进水温度(≥16℃);同时开启新风调湿系统，除去室内空气中多余水蒸气。
毛细管网辐射采暖供冷一般设计参数1、每平米毛细管网的散热散冷量是根据国家空调所实测数据并考虑到损耗系数规定的，具体如下：（1）空气中散热、冷量：q={[（T1+T2）/2]-T设计}×10 w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T设计为室内设计温度)。
实际设计时可参考《供热空调设计手册》第二版。
（2）水体中换热量：q={[（T2+T1）/2]-T环境}×100w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T环境为换热水体的温度)。
2、毛细管网夏季供冷（处理显热）时，供水温度以室内辐射面层温度不低于室内露点温度为准，一般控制在16℃-18℃，供回水3℃温差；冬季采暖供水温度根据室内热舒适度要求决定，一般控制在30-35℃。
如果用做室内局部高温（40℃以上）供热，考虑到毛细管网长期使用寿命，一般供水温度不超过65℃。
供热时供回水3-5℃温差。
3、毛细管网在温度65℃，压力0.6Mpa工况下使用寿命为50年，毛细管网长期工作压力一般不超过0.6MPa，爆破压力5.6 MPa。
4、毛细管网外径4.3mm，内径2.5mm，壁厚0.8mm，干管为de20。
单片毛细管网标准宽度为660mm，毛细管长度根据设计图纸而定，考虑到水力平衡等问题，一般长度不大于12m。
5、普来福毛细管网材料为热水PPR，连接方式以热熔连接为主，特殊情况在保证不漏水的情况下可辅以快速连接管件连接。
6、当环境温度平均低于5℃时，考虑到毛细管网冷脆性问题，如不配合相关温度保障措施，应停止施工。
7、毛细管网用于辐射供冷时，应配以合理的除湿系统，如冷凝除湿、吸附除湿等。
8、毛细管网施工时，如果铺设在墙面或屋顶面，一般抹灰找平层厚度为0.5cm—1cm；如果铺设在地面用作超薄型地暖，底层需铺设保温层，兼具防止逆向传热和找平作用，保温层建议使用发泡水泥，一般厚度为2cm，毛细管网找平层厚度为1cm，中间无需铺豆石砼层，总占用层高为3cm左右。
毛细管辐射式空调末端系统的应用与展望摘要：本文结合毛细管辐射式空调末端系统的节能、舒适等特点，对传统空调末端系统与风机盘管进行了对比，提出了一种新型的毛细管辐射式空调末端系统。
关键词：毛细管辐射空调末端风机盘管引言毛细管辐射式空调末端系统是德国科学家根据仿生学原理在二十世纪七十年代发明的一种新型空调末端系统形式。
该系统的主要特点有：高舒适性、安静、没有冷凝水盘、不存在细菌滋生源、较强的白调节平衡能力、没有吹风感等，有利于创造健康的室内环境。
一、毛细管材料及生产、施工技术现状（一）、毛细管网加工工艺的特殊性在暖通空调或给排水等领域中，塑料管道的应用越来越广泛。
传统塑料管道的连接都是端与端的连接，是两根塑料管道的端口通过直通、弯头、三通等连接管件以热熔、胶粘或机械方式连接。
毛细管网的加工工艺实现了一根主管通过侧面同时与若干根支管的直接连接，传统塑料管道连接方式的局限性：(1)、所用的管件多，连接工艺复杂，容易发生漏水事故。
(2)、连接方式限制了1根整体的管道与至少3根管道同时连接。
(3)、管道壁厚受限制。
依据现有国家标准《热塑性塑料管材通用壁厚表》(gb 10798．89)和《jbj地面辐射供暖技术规程b．1．3》规定以热熔方式连接的热塑性塑料管道壁厚不得小于1．9mm，才能保证热熔连接的可靠性，这样就限制了可热熔的塑料管道向小管径和微小管径方向的发展，小管径管道的壁厚会远远超过满足所需压力等级的壁厚要求，不但造成原材料的浪费，壁厚过大也降低了塑料管材的柔韧性，降低了导热性能。
（二）、毛细管网的主要特点1、结构特点。
毛细管网是集分水式结构，具有换热面积大、壁薄导热性好、换热均匀、水力损失小的特点，决定管网是一种高效的换热器。
“面大壁薄”是毛细管网用于热交换的核心优点。
2、材料特点。
制作毛细管网的原料是pp—r、pe—rt等可热塑性塑料，可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点，因此有广泛的推广应用领域，是理想的高效换热器。
毛细管网辐射采暖供冷常见问题解决方案1.关于冷辐射表面凝露问题凝露的发生是有条件的: 冷辐射面温度低于空气露点才可能发生凝露。
只要采取措施控制冷辐射面温度永远高于露点就不会发生凝露了。
（1）高温冷水制冷。
让供水温度尽量低, 以满足制冷需要, 但又要以确保冷辐射表面温度高于空气露点, 不会发生凝露为前提。
（2）湿度控制。
通过冷凝或吸附等手段, 控制湿度, 降低空气的露点, 避免发生凝露。
（3）露点控制器。
露点控制器对环境的温度和湿度及时感应计算出即时的露点, 可以根据预设定把信号在发生凝露危险时发送信号切断冷水或加大除湿能力, 确保万无一失, 不会发生冷辐射面凝露。
2.关于毛细管网堵塞问题毛细管网一般是闭式循环系统, 不容易发生堵塞。
在使用中应该注意以下使用办法:（1）采用独立的封闭循环系统, 与大系统连接时通过板式换热器隔开, 通过过滤器补水。
防止大型颗粒物阻塞管道。
（2）循环系统全部采用耐腐蚀的管道及阀部件, 如塑料管、铜镀镍阀部件和连接件等。
（3）运行两个采暖季系统不漏不渗, 可以往系统中加杀生剂或除氧剂, 或采取真空脱气措施, 防止管道内滋生微生物形成生物粘泥造成堵塞。
3.关于毛细管网破坏修复问题（1）有客户担心毛细管网管路密集, 管壁薄, 安装后会发生漏水事故。
其实这些担心是多余的, 即使漏水修复也相对简单, 不需要专业工人和专业工具。
毛细管网是由PP-R原料制造, 发现毛细管漏水, 从漏水点剪断, 热熔焊死即可, 毛细管均为并联, 断掉一根不会影响效果。
（2）耐压能力强。
毛细管网虽然管壁薄, 但是耐压能力强, 管道耐压与管径的平方成反比, 不会轻易发生漏水。
（3）漏水容易查找。
毛细管网一般与装饰层结合安装, 一旦漏水很容易发现漏水点, 因为流量很小不会发生大的水淹事故。
（4）加强成品保护措施, 尽量避免破坏。
4.关于安装毛细管网的壁面开裂问题（供参考）毛细管网水温一般供冷时不低于18℃、供暖时不高于38℃, 壁面温度终年在20—30℃之间, 温差10℃以内, 热胀冷缩量很小, 不会造成面层开裂。
浅析毛细管网辐射空调系统在办公建筑中的应用发布时间：2021-06-24T09:47:24.517Z 来源：《建筑实践》2021年第5期（中）作者：李硕[导读] 毛细管辐射空调系统作为一种比较新型的、节能的、李硕北京绿城投资有限公司北京市 100027摘要：毛细管辐射空调系统作为一种比较新型的、节能的、舒适的空调系统，克服了传统空调系统中的一些难题，能够将天然冷源和工业废热有效利用起来，给室内营造一个舒服的环境。
基于此，文章简述了毛细管网辐射空调系统及其优缺点，又结合北京某办公楼项目，针对毛细管网辐射空调系统在办公建筑中的实际应用展开了详细论述，以期为推广毛细管网辐射空调系统技术，进一步优化建筑节能做应有的贡献。
关键词：毛细管网辐射空调系统；办公建筑；优缺点；应用1毛细管网辐射空调系统简介毛细管网辐射空调系统是一种将其末端的细小管道制成网状，并布置到地面、顶棚或者墙面上的以水为媒介可供暖、可供冷的辐射空调系统[1]。
同时，毛细管网辐射空调系统的构成原理也是根据植物的叶脉和动物及人体的皮下血管组织进行能量传输的原理，通过仿真模拟而设计研发出来的，相比传统空调系统，性能更加先进。
在毛细管网辐射空调系统中，常用Φ3.35mmx0.5mm的导热塑料管作为毛细管，用Φ20mmx2mm塑料亀毛细管作为分集管，并采取热熔焊进行连接。
应用毛细管网辐射空调系统进行供暖的过程中，应注意要使用低温热水，供水温度应控制在30℃~40℃，回水温度应控制在3℃~6℃。
供冷的过程中，适合使用高温冷水，控制供水温度在12℃~16℃，回水温度应控制在2℃~5℃，且供冷表面温度需高出室内空气露点温度1℃~2℃，并要低于20℃，以此来预防空调表面结露。
此外，根据毛细管网辐射空调系统的末端接管方式不同，其可分为5中掺加的安装形式：若对室内温度场分布的均匀性没有什么要求的话，为节约成本，可以选择串联方式连接（如图1所示）；反之则可以选择中供边回方式进行连接（如图2、图3所示）；考虑水系统的水力特点，若末端毛细管网所占水系统的阻力比较大的情况下，为了节约成本，可以选用并联异程方式进行连接（如图4所示）；反之则应选择并联同程的方式连接（如图5所示）。
2023年度浅谈毛细管网空调系统2023年度，随着生活水平的提高和气候变化的影响，空调系统成为了现代生活中不可或缺的一部分。
毛细管网空调系统作为一种高效、可靠的空调系统，在市场上逐渐得到了广泛的认可和应用。
本文将对毛细管网空调系统进行简要的介绍和分析。
一、什么是毛细管网空调系统？毛细管网空调系统（Capillary Tube Network System）是一种基于毛细管原理构建的空调系统。
其核心技术在于通过合理的管径、管长、制冷剂流量等参数的设定，有效地控制制冷剂的流量，在保证制冷效率的同时降低系统复杂度和成本。
毛细管网空调系统一般包括制冷剂循环系统、室内机、室外机和控制系统等部分。
二、毛细管网空调系统的优势和特点1. 高效节能：毛细管网空调系统具有优秀的节能性能，其制冷效率较传统空调系统高出30%~50%。
在大功率运行时，节能效果更加明显。
2. 制冷均匀：毛细管网空调系统的制冷效果十分均匀，可以有效地避免因气流不畅或过冷导致的温度不均等问题。
3. 设计灵活：毛细管网空调系统的结构简单、制冷管路短，可以根据实际场地情况量身设计，以达到最佳的制冷效果。
4. 维护成本低：毛细管网空调系统的设计简洁，维修和保养成本相对较低，同时具有更长的使用寿命。
三、毛细管网空调系统的应用场景1. 小型商业场所：毛细管网空调系统常用于楼宇内部商业场所的制冷和通风，如小型商场、餐厅等。
2. 住宅：毛细管网空调系统的设计灵活性高，可以根据住宅实际情况进行针对性设计，成为家庭空调的主力军。
3. 工业场所：由于毛细管网空调系统的高效节能、制冷均匀等特点，也应用于许多工业、制造业场所，如生产车间、工厂等。
四、毛细管网空调系统的发展趋势和前景随着全球气候变暖和能源消耗的日益加剧，节能环保已经成为了时代主题。
毛细管网空调系统在这方面具有明显优势，其在未来市场发展方向上十分广阔。
同时随着技术的逐步成熟，毛细管网空调系统的制冷效率和稳定性也将得到进一步提升。
高舒适度的毛细管网辐射采暖制冷末端系统针对辐射采暖制冷末端系统，DISMY设计、制造并提供了全面的相关产品和设计方案，主要是毛细管网辐射空调系统，通常只采用毛细管顶棚辐射，最高级的可以采用顶棚辐射制冷和地板辐射采暖。
毛细管辐射空调系统如今，现代建筑的空调系统必须要符合很高的要求。
传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求。
毛细管是这个领域的一项新技术，它可以根据周围环境自动调整红环境的换热量。
用水做热媒的毛细管使用的是弹性塑料，直接铺在房间围护结构表面的下方。
这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。
v这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。
辐射是在自然条件下调整各物体间的热平衡。
研究已经证明，因为这个原因，毛细管制冷、采暖系统可使人们感觉更舒适，从而具有更高的工作效率。
毛细管系统原理采用4.3X0.8 mm 的PPR 塑料毛细管组成的间隔为10 mm – 30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。
在网栅中和人体毛细管中的液体流动速度基本相同，都在0.05 – 0.2 m/s 之间。
同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。
冬季毛细管内通较低温度的热水,柔和的向房间辐射热量；夏季毛细管内通温度较高的冷水,柔和的向房间辐射冷量。
由于毛细管席换热面积大，传热速度快，因此传热效率更高。
毛细管网辐射末端系统的优点：1）高舒适度经实践表明，辐射是舒适性最高的传热方式量和热量都是通过辐射的方式进行的，因而较其他形式的末端形式舒适度比较高。
由于网栅由间距很小的平行毛细管均匀分布，热辐射交换面积特别大，所以室内温度非常均匀。
热/冷辐射表面基本没有温度区别。
并且人体和空间的热交换主要是辐射的形式进行，这一静态制冷及自然温暖的环境使人体感到非常舒适，身体感到的温度比室温高2～3℃。
这一点可以额外地达到节省能源的目的。
每个房间采用单独循环结构，故通过安装在房间的室温调节器可单独控制各房间温度。
2）最为安静的空调系统：与传统的风机盘管相比（风机盘管存在电机、风机等室内运动部件，因此，会产生35~45dB 左右的噪音），毛细管辐射式空调系统没有室内运动部件，不会产生任何室内噪音，是最为安静的空调系统。
3）没有冷凝水盘不存在细菌滋生源．：毛细管席埋设在吊顶内或墙内，主要靠辐射传热给建筑物供冷或供热，与风机盘管相比没有凝结水系统，不会发生排水不畅，造成滴水等现象。
也不存在传统的风机盘管滴水盘中滋生细菌，影响室内卫生条件的现象。
4）节能效果显著：通常毛细管系统的夏季供水温度为16-18 度，冬季的供水温度为26-32 度，相对于传统空调有较高夏季供水温度和相对较低的冬季供水温度，可节省大量能源。
5）较强的蓄冷/蓄热能力：在系统关闭或停电等状态下的较长时间内温度都不会升高（夏季）或降低（冬季）。
6）较强的自调节平衡能力：夏季随着室内温度的升高与辐射面温差加大，提高了辐射冷量。
冬季随着室内温度的降低与辐射面温差加大，提高了辐射热量。
7）毛细管末端占用建筑净空小，节省建筑空间．。
在空调房间内找平后的吊顶下或墙面上先铺设毛细管席，然后抹上5－10mm 厚的灰泥，形成辐射面即可。
8）毛细管布置灵活，施工方便：由于毛细管重量比较轻，因而布置比较灵活，有多种安装方式，如吊顶抹灰安装、墙面抹灰安装、金属模块安装等，其施工比较方便。
9）特别适合同地源热泵配合使用，达到更节能的效果。
三合一地源热泵+毛细管网辐射空调系统原理图毛细管网辐射空调控制方式地源热泵和除湿新风机组的控制：机组上设有控制面板，可就地控制机组启停和运行模式；由供、回水温度自动控制机组启停；室内温度和防结露控制：每个房间作为一个空调区域，安装1个防结露温控器，由温控器控制相应回路上电动阀的通断，控制室内温度在设定范围；每个房间安装1-3个露点探测器，当房间湿度较大接近露点时，防结露温控器会自动切断水系统电动阀，启动防结露保护。
室内湿度控制：通过除湿新风控制室内湿度在设计范围内。
毛细管网辐射空调产品列表英国DISMY毛细管网辐射空调产品列表代码冷量/热量(kw)规格备注毛细管网SB20 主管20*2.3mm,毛细管4.3*0.8mm, 间距20mm,标准宽度1.04米，长度0.9到6米可定制，深蓝色顶棚墙壁制冷采暖用SB40 主管20*2.3mm,毛细管4.3*0.8mm, 间距40mm,标准宽度1.02米，长度1.8到12米可定制，深蓝色地板采暖用防结露温控器DM3001 220V,触摸屏，一周可编程，一天四时段，可接3个看人生峰高处，唯有磨难多正果。
露点传感器抹灰用露点感应器带20米通讯线金属吊顶用露点感应器带20米通讯线冷热混水中心DN25,包含电动四通混水阀、比例积分温控阀、混水水泵配合经济型全热回收除湿新风机使用，辐射制冷用看人生峰高处，唯有磨难多正果。
品名型号规格备注经济型全热回收除湿新风机DR-250-E 250风量，4.04kg/h除湿量，3.22kw制冷量，1.47kw制热量，需冷热水支持，不带内循环和二氧化碳空气质量传感器适用80-100平方空调面积看人生峰高处，唯有磨难多正果。
看人生峰高处，唯有磨难多正果。
看人生峰高处，唯有磨难多正果。
1.47kw 制热量，自带压缩机，地源热泵型，带内循环节能功能和二氧化碳空气质量传感器平方空调面积 地源型全热回收除湿新风热泵DR-350-W 350风量，5.66kg/h 除湿量，4.4kw 制冷量，1.93kw制热量，自带压缩机，地源热泵型，带内循环节能功能和二氧化碳空气质量传感器适用250-350平方空调面积地源型全热回收除湿新风热泵DR-500-W 500风量，8.08kg/h 除湿量，6.28kw 制冷量，2.75kw 制热量，自带压缩机，地源热泵型，带内循环节能功能和二氧化碳空气质量传感器适用250-350平方空调面积地源型全热回收除湿新风热泵DR-650-W650风量，8.4kg/h 除湿量，5.2kw 制冷量，3.58kw制热量，100Pa 余压，地源侧流量1.4吨/小时，无需冷热源支持，带内循环节能功能和二氧化碳空气质量传感器适用250-350平方空调面积方形室内消音通风口250*125mm加长以50mm 为单位。
铝合金地面出风孔板1000*80mm毛细管网超薄地暖介绍毛细管网超薄地暖——全球最先进的地暖系统毛细管网一般以水为介质输送能量，具有高效节能和高舒适度的特点。
毛细管网可以与装饰层结合安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和地调节室内温度。
使用者和房间表面之间的能量传递就通过辐射的方式进行。
普通地板采暖系统的局限性：1、地板采暖地面先蓄热再散热，热惯性一般4－6小时，自动或手动控制调节温度都不能准确和及时调整室内温度，不能个性化和行为节能。
2、安装了地板采暖的地面一般需要120－140mm做法，不适合层高低的房间，同时建筑物增加很大荷载。
3、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。
4、地板采暖的房间地面装饰材料受到限制，不宜安装实木地板等。
5、地板采暖热惯性4－6小时，难以实现个性化和快速温度调节。
干式地暖虽然反应速度快，但是由于没有任何蓄热层导致室温波动大，承重能力差，使用寿命短。
看人生峰高处，唯有磨难多正果。
毛细管网超薄地暖的优点：1、加热快速，即开即用；2、超薄蓄热层，温度调节反应快；3、管道间隔小，地板温度更均匀；4、换热面积大，供水温度更低，更节能；5、管路水阻小，能满足燃气壁挂炉水泵的扬程。
毛细管网超薄地暖优点1）高舒适度由于毛细管网是由间距很小的平行毛细管均匀分布构成，热辐射交换面积特别大，地表基本没有温差，脚感更好！每个房间采用单独循环结构，故通过安装在房间内的温控器可单独控制各房间温度。
2）安装灵活毛细管网轻薄、柔软、荷载小，方便与装饰层结合安装，不仅可以安装在地面，在地面遮挡率大的情况下可以考虑安装在墙面或顶棚。
A、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。
如果用毛细管网采暖，可以把毛细管网安装在墙面或顶棚，各种问题就可以很好解决。
B、地面装饰材质影响：采用普通地板采暖的房间地面装饰材料受到限制，如不宜安装实木地板等。
铺装毛细管网的房间不受这些条件限制。
3）节能效果好普通地暖供回水温度一般55℃－45℃；毛细管网供回水温度一般35℃－30℃，比普通地暖节能30%以上，节能显著。
特别适合同热泵配合使用，达到更节能的效果。
4）毛细管网占用建筑净空小，节省建筑空间，利于房屋设计和装修*超薄地暖系统，大大降低了建筑基础的承重负荷和造价成本，比普通地暖增加了房间净高。
*在空调房间内找平后的吊顶下或墙面上先铺设毛细管席，然后抹上5－10mm厚的灰泥，形成辐射面即可。
*毛细管网的安装厚度小于5毫米。
安装的灵活性使系统不仅适合于新建筑，还可在旧建筑中原有基础上进行安装，而不必破坏原地面。
5）制热速度快/免维修*毛细管网地暖加热速度非常快，最多半小时地板表面温度即可达到所需要求。
在关闭取暖系统时其反应速度亦比传统地面采暖快。
*10-20mm的混凝土蓄热层使地板温度和室温更加稳定。
*毛细管网内径特别细小，可通过水表面张力达到自动排气作用。
*毛细管网流动的水是低温低压水，可有效避免高温高压带来的管路损坏。
*毛细管网使用闭路循环纯净水，可有效避免管路中产生水垢。
6）安全可靠，使用寿命长毛细管网采用预制生产，在每一片产品出厂前必须经过耐压测试，具有很高的可靠性，由PPR管构成的毛细管网的使用寿命至少达50年之久。
毛细管超薄地暖的安装毛细管网地暖常见问题解答一、冷辐射表面是否会结露辐射系统的辐射表面温度一般低于露点产生才会结露，采取合理有效的除湿新风系统可以保证冷辐射表面温度始终高于露点，同时在各个房间最容易结露位置安装露点传感器，当检测到有结露危险时，冷水会自动被关闭，确保万无一失。
1）高温冷源：系统采用18℃高温冷水，同时保证毛细管网铺设足够的面积。
2）湿度控制：利用新风冷凝除湿系统，保证室内空气适宜的湿度，使露点温度始终低于冷辐射表面温度。
3）露点保护温控器：每个房间均配置露点温度保护系统，智能室温控制、确保万无一失。
二、毛细管网是否会阻塞在合理设计、施工前提下，毛细管网不会出现阻塞现象，原因如下：1）结垢问题：水温大于60℃的情况下，水中的钙镁离子才会析出，形成水垢，毛细管网系统所需水温范围是18℃-40℃，不会有水垢问题产生，同时由于毛细管网内壁非常光滑，即使有轻微水垢产生，也不会形成阻塞。
