珍藏版《钣金工艺手册》

钣金件结构设计工艺手册目录1 第一章钣金零件设计工艺 11.1 钣金材料的选材 11.1.1 钣金材料的选材原则 11.1.2 几种常用的板材 11.1.3 材料对钣金加工工艺的影响 31.2 冲孔和落料： 51.2.1 冲孔和落料的常用方式 51.2.2 冲孔落料的工艺性设计91.3 钣金件的折弯131.3.1 模具折弯：131.3.2 折弯机折弯141.4 钣金件上的螺母、螺钉的结构形式261.4.1 铆接螺母261.4.2 凸焊螺母291.4.3 翻孔攻丝301.4.4 涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较31 1.5 钣金拉伸321.5.1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸331.5.3 局部沉凹与压线331.5.4 加强筋341.6 其它工艺351.6.1 抽孔铆接351.6.2 托克斯铆接361.7 沉头的尺寸统一361.7.1 螺钉沉头孔的尺寸361.7.2 孔沉头铆钉的沉头孔的尺寸的统一361.7.3 沉头螺钉连接的薄板的特别处理362 第二章金属切削件设计工艺372.1 常用金属切削加工性能372.2 零件的加工余量382.2.1 零件毛坯的选择和加工余量382.2.2 工序间的加工余量382.3 不同设备的切削特性、加工精度和粗糙度的选择39 2.3.1 常用设备的加工方法与表面粗糙度的对应关系39 2.3.2 常用公差等级与表面粗糙度数值的对应关系392.4 螺纹设计加工402.4.1 普通螺纹的加工方法402.4.2 普通螺纹加工常用数据402.4.3 普通螺纹的标记412.4.4 普通螺纹公差带的选用及精度等级412.4.5 英制螺纹的尺寸系列422.5 常见热处理选择和硬度选择。

422.5.1 结构钢零件热处理方法选择422.5.2 热处理对零件结构设计的一般要求432.5.3 硬度选择433 第三章压铸件设计工艺443.1 压铸工艺成型原理及特点443.2 压铸件的设计要求453.2.1 压铸件设计的形状结构要求453.2.2 压铸件设计的壁厚要求453.2.3 压铸件的加强筋/肋的设计要求453.2.4 压铸件的圆角设计要求453.2.5 压铸件设计的铸造斜度要求463.2.6 压铸件的常用材料463.2.7 压铸模具的常用材料464 第四章铝型材零件设计工艺463.3 型材挤压加工的基本常识463.3.1 铝型材的生产工艺流程463.3.2 常见型材挤压方法473.3.3 空心型材挤压模具简单介绍493.4 铝型材常用材料及供货状态493.5 铝型材零件的加工及表面处理513.5.1 铝合金型材零件的加工513.5.2 铝合金型材零件的表面处理514 第五章金属的焊接设计工艺534.1 金属的可焊性534.1.1 不同金属材料之间焊接及其焊接性能534.1.2 同种金属的焊接性能534.2 点焊设计554.2.1 接头型式554.2.2 点焊的典型结构554.2.3 点焊的排列554.2.4 钢板点焊直径以及焊点之间的距离564.2.5 铝合金板材的点焊574.2.6 点焊的定位574.3 角焊584.4 缝焊585 第六章塑料件设计工艺595.1 塑胶件设计一般步骤595.2 公司不同的产品系列推荐的材料种类。

钣金工艺规范及折弯机模具手册1简介1.1钣金所用材料常用材料有:冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050、AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型钣金件加工流程图面展开---编程---下料（剪、冲、割）----冲网孔----校平----拉丝----冲凸包----压铆----折弯-----焊接----立体拉丝----表处----组装2下料2.1数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或等于3.0mm；铝板小于或等于4.0mm；不锈钢小于2.0mm。

2.1.1 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t为材料厚度，冲孔尺寸一般不小于1.5t。

如遇特殊情况，可参照下表：图2.1.1 冲孔形状示例* t为材料厚度，冲孔最小尺寸一般不小于1.2mm。

冲孔最小尺寸列表2.1.2 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.1.2。

当冲应不小于1.5t。

2.1.3 折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。

用于螺钉、螺栓的过孔*要求钣材厚度t≥h。

用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。

用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于8.0mm；不锈钢小于或等于4.0mm ；铝板小于等于5.0mm。

其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工,加工成本高！折弯折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。

当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。

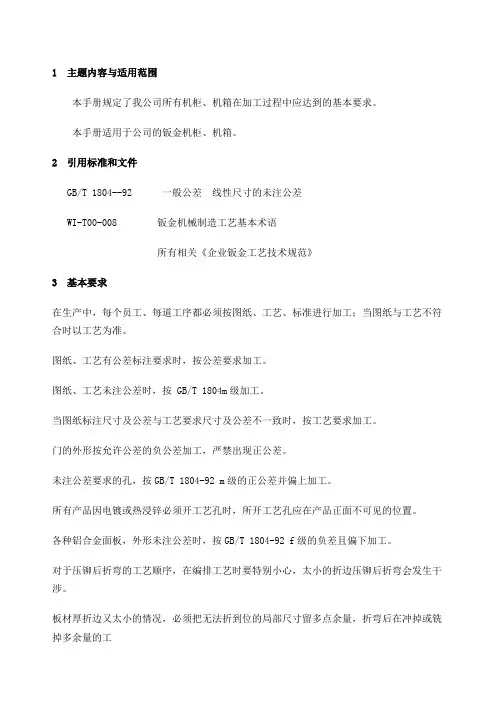

1主题内容与适用范围本手册规定了我公司所有机柜、机箱在加工过程中应达到的基本要求。

本手册适用于公司的钣金机柜、机箱。

2引用标准和文件GB/T 1804--92 一般公差线性尺寸的未注公差WI-T00-008 钣金机械制造工艺基本术语所有相关《企业钣金工艺技术规范》3基本要求在生产中，每个员工、每道工序都必须按图纸、工艺、标准进行加工；当图纸与工艺不符合时以工艺为准。

图纸、工艺有公差标注要求时，按公差要求加工。

图纸、工艺未注公差时，按 GB/T 1804m级加工。

当图纸标注尺寸及公差与工艺要求尺寸及公差不一致时，按工艺要求加工。

门的外形按允许公差的负公差加工，严禁出现正公差。

未注公差要求的孔，按GB/T 1804-92 m级的正公差并偏上加工。

所有产品因电镀或热浸锌必须开工艺孔时，所开工艺孔应在产品正面不可见的位置。

各种铝合金面板，外形未注公差时，按GB/T 1804-92 f级的负差且偏下加工。

对于压铆后折弯的工艺顺序，在编排工艺时要特别小心，太小的折边压铆后折弯会发生干涉。

板材厚折边又太小的情况，必须把无法折到位的局部尺寸留多点余量，折弯后在冲掉或铣掉多余量的工艺顺序。

除特殊说明外毛刺方向必须在折弯内边，所以在工艺编排用折弯图或文字加以叙述。

4下料补充要求冷轧薄板、电解板、剪料对角线允差（每批一致性好）4.1.1立柱用料＜1000mm≤≥1000mm≤门板用料＜1000mm≤≥1000mm≤4.1.3其它结构件≤铝型材长度允差＜500mm≤≥500~1000mm≤≥1000~1500mm≤≥1500~2000mm≤≥2000mm≤。

6、展开的计算法板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示。

钣金结构设计工艺手册1.1钣金材料的选材钣金材料是通信产品结构设计中最常用的材料，了解材料的综合性能和正确的选材，对产品成本、产品性能、产品质量、加工工艺性都有重要的影响。

1.1.1钣金材料的选材原则1）选用常见的金属材料，减少材料规格品种，尽可能控制在公司材料手册范围内；2）在同一产品中，尽可能的减少材料的品种和板材厚度规格；3）在保证零件的功能的前提下，尽量选用廉价的材料品种，并降低材料的消耗，降低材料成本；4）对于机柜和一些大的插箱，需要充分考虑降低整机的重量；5）除保证零件的功能的前提外，还必须考虑材料的冲压性能应满足加工艺要求，以保证制品的加工的合理性和质量。

1.1.2几种常用的板材介绍1.1.2.1 钢板1）冷轧薄钢板冷轧薄钢板是碳素结构钢冷轧板的简称，它是由碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。

由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板。

常用的牌号为低碳钢08F和10#钢，具有良好的落料、折弯性能。

2）连续电镀锌冷轧薄钢板连续电镀锌冷轧薄钢板，即“电解板”，指电镀锌作业线上在电场作用下，锌从锌盐的水溶液中连续沉积到预先准备好的钢带表现上得到表面镀锌层的过程，因为工艺所限，镀层较薄。

３）连续热镀锌薄钢板连续热镀锌薄钢板简称镀锌板或白铁皮，是厚度0.25~2.5mm的冷轧连续热镀锌薄钢板和钢带，钢带先通过火焰加热的预热炉，烧掉表面残油，同时在表面生成氧化铁膜，再进入含有H2、N2混合气体的还原退火炉加热到710~920℃，使氧化铁膜还原成海绵铁，表面活化和净化了的带钢冷却到稍高于熔锌的温度后，进入450~460℃的锌锅，利用气刀控制锌层表面厚度。

最后经铬酸盐溶液钝化处理，以提高耐白锈性。

与电镀锌板表面相比，其镀层较厚，主要用于要求耐腐蚀性较强的钣金件。

４）覆铝锌板覆铝锌板的铝锌合金镀层是由55%铝、43.4%锌与1.6%硅在600℃高温下固化而组成，形成致密的四元结晶体保护层，具有优良的耐腐蚀性，正常使用寿命可达25年，比镀锌板长3-6倍，与不锈钢相当。

钣金工艺培训手册第一章：钣金工艺概述1.1 钣金加工的定义和概念钣金加工是一种利用金属板材进行切割、弯曲、成型和焊接等工艺加工的制造方法。

钣金制品广泛应用于汽车、电子、建筑等行业。

1.2 钣金工艺的特点钣金加工具有成本低、质量好、适用范围广等特点，是现代工业生产中不可或缺的一项重要技术。

1.3 钣金加工的发展趋势随着科技的发展和自动化技术的成熟，钣金加工工艺将会越来越智能化、高效化和精密化。

第二章：钣金加工基础知识2.1 材料选择介绍不同金属板材的特性和适用场景，教授如何选择合适的材料进行加工。

2.2 切割工艺讲解切割工艺的常用方法和操作注意事项，包括剪切、冲孔、钻孔等。

2.3 弯曲工艺详细介绍金属板材的弯曲工艺，包括手工弯曲和机械弯曲的操作流程和技巧。

2.4 成型和焊接介绍板材成型的方法和要点，以及焊接工艺的基本原理和操作技巧。

第三章：钣金加工设备及工具3.1 剪板机、冲孔机、折弯机介绍钣金加工常用的机械设备，包括剪板机、冲孔机和折弯机的使用方法和注意事项。

3.2 焊接设备、工具介绍常见的焊接设备和工具，如电弧焊、气体保护焊、点焊机等的操作技巧和安全注意事项。

第四章：常见问题与解决方法4.1 钣金加工中常见问题列举钣金加工中常见的问题，如变形、裂纹、焊接不牢固等，并提供解决方法和应对策略。

4.2 安全生产知识重点介绍钣金加工过程中的安全知识和应急措施，帮助学员建立正确的安全意识和操作习惯。

钣金工艺培训手册结束。

第五章：精益生产与质量管理5.1 精益生产理念介绍精益生产理念，强调减少浪费，提高效率，精益求精的工作态度和方法。

5.2 质量管理讲解质量管理的重要性，包括从材料选择、加工过程到最终产品的质量控制措施，强调零缺陷的目标。

5.3 工艺改进教授如何进行工艺改进，包括工艺流程优化、设备更新、工艺参数调整等方法，以提高生产效率和产品质量。

第六章：实操培训与案例分析6.1 实操培训安排学员进行实际操作培训，包括用剪板机进行切割、使用折弯机进行弯曲、进行焊接等环节，通过实操提升学员的技能水平。

1引言薄板指板厚和其长宽相比小得多的钢板。

它的横向抗弯能力差，不宜用于受横向弯曲载荷作用的场合。

薄板就其材料而言是金属，但因其特殊的几何形状厚度很小，所以薄板构件的加工工艺有其特殊性。

和薄板构件有关的加工工艺有三类：(1)下料：它包括剪切和冲裁。

(2)成形：它包括弯曲、折叠、卷边和深拉。

(3)连接：它包括焊接、粘接等。

薄板构件的结构设计主要应考虑加工工艺的要求和特点。

此外，要注意构件的批量大小。

薄板构件之所以被广泛采用是因为薄板有下列优点：(1)易变形，这样可用简单的加工工艺制造多种形式的构件。

(2)薄板构件重量轻。

(3)加工量小，由于薄板表面质量高，厚度方向尺寸公差小，板面不需加工。

(4)易于裁剪、焊接，可制造大而复杂的构件。

(5)形状规范，便于自动加工。

2结构设计准则在设计产品零件时，必须考虑到容易制造的问题。

尽量想一些方法既能使加工容易，又能使材料节约，还能使强度增加，又不出废品。

为此设计人员应该注意以下制造方面事项。

钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。

良好的工艺应保证材料消耗少，工序数目少，模具结构简单，使用寿命高，产品质量稳定。

在一般情况下，对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。

如何在薄板构件结构设计时充分考虑加工工艺的要求和特点，这里推荐几条设计准则。

2.1简单形状准则切割面几何形状越简单，切割下料越方便、简单、切割的路径越短，切割量也越小。

如直线比曲线简单，圆比椭圆及其它高阶曲线简单，规则图形比不规则图形简单(见图1)。

(a)不合理结构(b)改进结构图1图2a的结构只有在批量大时方有意义，否则冲裁时，切割麻烦，因此，小批量生产时，宜用图b所示结构。

(a)不合理结构(b)改进结构图22.2节省原料准则（冲切件的构型准则）节省原材料意味着减少制造成本。

零碎的下角料常作废料处理，因此在薄板构件的设计中，要尽量减少下脚料。

冲切弃料最少以减少料的浪费。

钣金工艺手册[1]6.3.2. 折床的加工工艺参数:折床使用的下模V槽通常为5TV,如果使用5T-1V则折弯系数也要相应加大, 如果使用5T+1V则折弯系数也要相应减小.(T表示料厚,具体系数参见折床折弯系数一览表)折弯系数一览表6.3.3 折弯的加工范围：6.3.3.1折弯线到边缘的距离大于V槽的一半.如1.0mm的材料使用4V的下模则最小距离为2mm.下表为不同料厚的最小折边：注：①如折边料内尺寸小于上表中最小折边尺寸时,折床无法以正常方式加工,此时可将折边补长至最小折边尺寸,折弯后再修边,或考虑模具加工。

②当靠近折弯线的孔距小于表中所列最小距离时,折弯后会发生变形:6.3.3.2反折压平：当凸包与反折压平方向相反,且距折弯线距离L≦2.5t,压平会使凸包变形,工艺处理:在压平前,将一个治具套在工件下面,治具厚度略大于或等于凸包高度,然后再用压平模压平。

6.3.3.3电镀工件的折弯必须注意压痕及镀层的脱落(在图纸上应作特别说明)。

6.3.3.4段差用正。

焊缝尺寸符号是表示坡口和焊缝各特征尺寸的符号。

国标GB324-88中规定的16个尺寸符号见表7-6。

表7-5:焊缝补充符号表7-6﹕焊缝尺寸符号a7.4﹑焊接符号在图面上的位置7.4.1 基本要求﹕完整的焊缝表示方法除了上述基本符号﹐辅助符号﹐补充符号以外﹐还包括指引线﹐一些尺寸符号及数据。

焊缝符号和焊接方法代号必须通过指引线及有关规定才能准确的表示焊缝。

指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线﹐另一条为虚线)两部分组成。

7.4.2 箭头和接头的关系﹕下图实例给出接头的箭头侧和非箭头侧的含义﹕7.4.3箭头线的位置箭头线相对焊缝的位置一般没有特殊要求﹐但标注V﹑单边V﹐J 形焊缝时﹐箭头线应指向带有坡口一侧的工件。

必要时允许箭头线弯折一次。

7.4.4 基准线的位置基准线的虚线可以画在基准线的实在线侧或下侧﹐基准线一般应与图样的底边平行﹐但在特殊条件下也可与底边垂直。

钣金结构设计工艺手册一、引言钣金是一种常用的金属加工工艺，广泛应用于装配、修理和制造各种金属构件。

钣金结构设计工艺手册旨在提供一份完整的设计指南，帮助工程师和技术人员了解和掌握钣金结构设计的基本原则、工艺流程和注意事项。

二、基本原则1.材料选择：钣金常用的材料有冷轧钢板、不锈钢、铝合金等。

在选择材料时，需要考虑结构的功能要求、成本、加工性能和使用环境等因素。

2.结构设计：钣金结构设计要符合工作负载要求，并考虑结构的刚度、强度和稳定性。

另外，还需要考虑制造的可行性和经济性。

3.加工工艺：钣金加工包括切割、折弯、冲孔、焊接和表面处理等环节。

在设计时，需要综合考虑这些工艺的可行性和工艺性能。

三、工艺流程1.设计图纸：根据结构需求，绘制钣金结构的设计图纸，包括平面图、剖面图和展开图等。

设计图纸应清晰、准确、完整。

2.材料准备：根据设计要求，选择合适的材料，并进行切割。

切割方法有剪切、激光切割和等离子切割等。

3.折弯：将切割好的材料进行折弯处理，以达到设计要求的角度和形状。

常用的折弯方法有机械折弯和液压折弯。

4.冲孔：根据设计图纸的要求，在材料上进行冲孔处理。

常用的冲孔方式有模具冲孔和数控冲孔。

5.焊接：将钣金结构中的部件进行焊接，确保结构的强度和稳定性。

常用的焊接方式有点焊、氩弧焊和激光焊接等。

6.表面处理：对完成的钣金结构进行表面处理，包括喷涂、电镀、抛光等方法，以增加外观效果和防腐性能。

四、注意事项1.尺寸精度：在设计和加工过程中都需要注意尺寸精度的控制，特别是涉及到焊接和折弯等工艺的步骤。

2.焊接变形：焊接易使结构发生变形，因此需要在设计时预留较大的修正余量，并在焊接过程中采取必要的措施来控制变形。

3.表面处理：根据工作环境和要求，选择合适的表面处理方式，并注意选择与材料相配合的防腐蚀和防护措施。

4.强度与稳定性：设计时需充分考虑结构的强度和稳定性，通过增加加强筋、改变连接方式等方法来提高结构的整体性能。

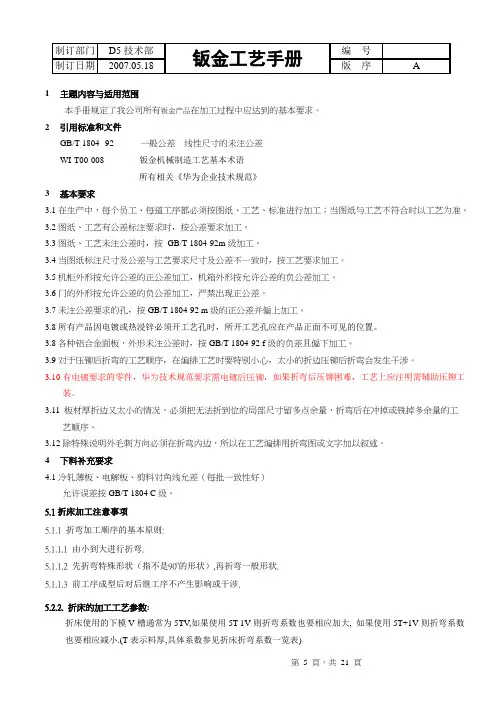

1主题内容与适用范围本手册规定了我公司所有钣金产品在加工过程中应达到的基本要求。

2引用标准和文件GB/T 1804--92 一般公差线性尺寸的未注公差WI-T00-008 钣金机械制造工艺基本术语所有相关《华为企业技术规范》3基本要求3.1在生产中，每个员工、每道工序都必须按图纸、工艺、标准进行加工；当图纸与工艺不符合时以工艺为准。

3.2图纸、工艺有公差标注要求时，按公差要求加工。

3.3图纸、工艺未注公差时，按GB/T 1804-92m级加工。

3.4当图纸标注尺寸及公差与工艺要求尺寸及公差不一致时，按工艺要求加工。

3.5机柜外形按允许公差的正公差加工，机箱外形按允许公差的负公差加工。

3.6门的外形按允许公差的负公差加工，严禁出现正公差。

3.7未注公差要求的孔，按GB/T 1804-92 m级的正公差并偏上加工。

3.8所有产品因电镀或热浸锌必须开工艺孔时，所开工艺孔应在产品正面不可见的位置。

3.8各种铝合金面板，外形未注公差时，按GB/T 1804-92 f级的负差且偏下加工。

3.9对于压铆后折弯的工艺顺序，在编排工艺时要特别小心，太小的折边压铆后折弯会发生干涉。

3.10有电镀要求的零件，华为技术规范要求需电镀后压铆，如果折弯后压铆困难，工艺上应注明需辅助压铆工装。

3.11板材厚折边又太小的情况，必须把无法折到位的局部尺寸留多点余量，折弯后在冲掉或铣掉多余量的工艺顺序。

3.12除特殊说明外毛刺方向必须在折弯内边，所以在工艺编排用折弯图或文字加以叙述。

4下料补充要求4.1冷轧薄板、电解板、剪料对角线允差（每批一致性好）允许误差按GB/T 1804 C级。

5.1折床加工注意事项5.1.1 折弯加工顺序的基本原则:5.1.1.1 由小到大进行折弯.5.1.1.2 先折弯特殊形状（指不是900的形状）,再折弯一般形状.5.1.1.3 前工序成型后对后继工序不产生影响或干涉.5.2.2. 折床的加工工艺参数:折床使用的下模V槽通常为5TV,如果使用5T-1V则折弯系数也要相应加大, 如果使用5T+1V则折弯系数也要相应减小.(T表示料厚,具体系数参见折床折弯系数一览表)折弯系数一览表5.2.3 折弯的加工范围:5.2.3.1折弯线到边缘的距离大于V槽的一半.如1.0mm的材料使用4V的下模则最小距离为2mm.下表为不同料厚的最小折边：注：①如折边料内尺寸小于上表中最小折边尺寸时，折床无法以正常方式加工，此时可将折边补长至最小折边尺寸,折弯后再修边,或考虑模具加工。

39钣金件结构设计工艺手册1 第一章钣金零件设计工艺 11.1钣金材料的选材 11.1.1 钣金材料的选材原则 1 1.1.2 几种常用的板材11.1.3 材料对钣金加工工艺的影响 3 1.2冲孔和落料： 51.2.1 冲孔和落料的常用方式 5 1.2.2 冲孔落料的工艺性设计91.3钣金件的折弯13 1.3.1模具折弯：131.3.2 折弯机折弯 141.4钣金件上的螺母、 螺钉的结构形式 261.4.1 铆接螺母 261.4.2 凸焊螺母 291.4.3 翻孔攻丝301.4.4涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较1.5钣金拉伸 321.5.1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸 331.5.3 局部沉凹与压线 331.5.4 加强筋 341.6其它 :丄艺 351.6.1 抽孔铆接 351.6.2 托克斯铆接 361.7沉头的尺寸统一361.7.1 螺钉沉头孔的尺寸 361.7.2 孔沉头铆钉的沉头孔的尺寸的统一 36 1.7.3 沉头螺钉连接的薄板的特别处理 362 第二 章金属切削件设计工艺 372.1常用金属切削加工性能 372.2零件的加工余量 38 2.2.1 零件毛坯的选择和加工余量 382.2.2 工序间的加工余量382.3不同设备的切削特性、加工精度和粗糙度的选择2.3.1常用设备的加工方法与表面粗糙度的对应关系2.3.2 常用公差等级与表面粗糙度数值的对应关系 392.4螺纹设计加工 40 2.4.1 普通螺纹的加工方法 40 2.4.2 普通螺纹加工常用数据 402.4.3普通螺纹的标记4131392.4.4 普通螺纹公差带的选用及精度等级41245 英制螺纹的尺寸系列422.5常见热处理选择和硬度选择。

422.5.1 结构钢零件热处理方法选择422.5.2 热处理对零件结构设计的一般要求432.5.3 硬度选择433 第三章压铸件设计工艺443.1压铸工艺成型原理及特点443.2压铸件的设计要求453.2.1 压铸件设计的形状结构要求453.2.2 压铸件设计的壁厚要求453.2.3 压铸件的加强筋/肋的设计要求453.2.4 压铸件的圆角设计要求453.2.5 压铸件设计的铸造斜度要求463.2.6 压铸件的常用材料463.2.7 压铸模具的常用材料464第四章铝型材零件设计工艺463.3型材挤压加工的基本常识463.3.1 铝型材的生产工艺流程463.3.2 常见型材挤压方法473.3.3 空心型材挤压模具简单介绍493.4铝型材常用材料及供货状态493.5铝型材零件的加工及表面处理513.5.1 铝合金型材零件的加工513.5.2 铝合金型材零件的表面处理514 第五章金属的焊接设计工艺534.1金属的可焊性534.1.1 不同金属材料之间焊接及其焊接性能534.1.2 同种金属的焊接性能534.2点焊设计554.2.1 接头型式554.2.2 点焊的典型结构554.2.3 点焊的排列554.2.4 钢板点焊直径以及焊点之间的距离564.2.5 铝合金板材的点焊574.2.6 点焊的定位574.3角焊584.4缝焊585 第六章塑料件设计工艺595.1塑胶件设计一般步骤595.2公司不同的产品系列推荐的材料种类。

钣金结构设计工艺手册1.1钣金材料的选材钣金材料是通信产品结构设计中最常用的材料，了解材料的综合性能和正确的选材，对产品成本、产品性能、产品质量、加工工艺性都有重要的影响。

1.1.1钣金材料的选材原则1）选用常见的金属材料，减少材料规格品种，尽可能控制在公司材料手册范围内；2）在同一产品中，尽可能的减少材料的品种和板材厚度规格；3）在保证零件的功能的前提下，尽量选用廉价的材料品种，并降低材料的消耗，降低材料成本；4）对于机柜和一些大的插箱，需要充分考虑降低整机的重量；5）除保证零件的功能的前提外，还必须考虑材料的冲压性能应满足加工艺要求，以保证制品的加工的合理性和质量。

1.1.2几种常用的板材介绍1.1.2.1 钢板1）冷轧薄钢板冷轧薄钢板是碳素结构钢冷轧板的简称，它是由碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。

由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板。

常用的牌号为低碳钢08F和10#钢，具有良好的落料、折弯性能。

2）连续电镀锌冷轧薄钢板连续电镀锌冷轧薄钢板，即“电解板”，指电镀锌作业线上在电场作用下，锌从锌盐的水溶液中连续沉积到预先准备好的钢带表现上得到表面镀锌层的过程，因为工艺所限，镀层较薄。

３）连续热镀锌薄钢板连续热镀锌薄钢板简称镀锌板或白铁皮，是厚度0.25~2.5mm的冷轧连续热镀锌薄钢板和钢带，钢带先通过火焰加热的预热炉，烧掉表面残油，同时在表面生成氧化铁膜，再进入含有H2、N2混合气体的还原退火炉加热到710~920℃，使氧化铁膜还原成海绵铁，表面活化和净化了的带钢冷却到稍高于熔锌的温度后，进入450~460℃的锌锅，利用气刀控制锌层表面厚度。

最后经铬酸盐溶液钝化处理，以提高耐白锈性。

与电镀锌板表面相比，其镀层较厚，主要用于要求耐腐蚀性较强的钣金件。

４）覆铝锌板覆铝锌板的铝锌合金镀层是由55%铝、43.4%锌与1.6%硅在600℃高温下固化而组成，形成致密的四元结晶体保护层，具有优良的耐腐蚀性，正常使用寿命可达25年，比镀锌板长3-6倍，与不锈钢相当。

钣金工艺规范及折弯机模具手册1简介1.1 钣金所用材料常用材料有 : 冷轧板 SPCC、热轧板 SPHC、电解板 SECC、普通铝板及铝合金板 AL1050、AL5052-H32,不锈钢板 SUS304、覆铝锌钢板 .1.2 典型钣金件加工流程拉丝 ----冲凸图面展开 --- 编程 --- 下料（剪、冲、割） ----冲网孔----校平----包 ----压铆----折弯-----焊接----立体拉丝----表处----组装2下料2.1 数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或等于3.0mm；铝板小于或等于4.0mm；不锈钢小于 2.0mm。

2.1.1冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t 为材料厚度，冲孔尺寸一般不小于 1.5t 。

如遇特殊情况，可参照下表：图2.1.1冲孔形状示例材料圆孔最小直径 b矩形孔短边宽 b不锈钢 1.3t 1.0t冷扎板、热扎板 1.0t0.7t铝、黄铜0.8t0.5t*t 为材料厚度，冲孔最小尺寸一般不小于1.2mm。

冲孔最小尺寸列表2.1.2数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图 2.1.2 。

当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t ；平行时，应不小于 1.5t。

（图 1.4 ）图2.1.2冲裁件孔边距、孔间距示意图2.1.3折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔 d2和沉孔 D，应优先保证过孔 d2。

用于螺钉、螺栓的过孔* 要求钣材厚度t ≥ h。

用于沉头螺钉的沉头座及过孔* 要求钣材厚度t ≥ h。

用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于 8.0mm；不锈钢小于或等于 4.0mm ；铝板小于等于 5.0mm。

钣金焊接工艺1.焊缝坡口的基本尺寸合理的焊缝的坡口，可以保证尺寸精度、减少焊接变形。

一般焊缝坡口的工件厚度、坡口形式、焊缝形式、坡口尺寸，见下面要求：1．工件厚度为1-3mm时，两件同一平面对缝焊接，一般采用一面焊接，缝间距为0-1.5mm.。

2．工件厚度为3-6mm时，两件同一平面对缝焊接，一般采用两面焊接，缝间距为0-2.5mm.。

3．工件厚度为1-3mm时，两件L型对缝焊接，一般采用一面焊接，缝间距为0-2mm.。

4．工件厚度为3-6mm时，两件L型对缝焊接，一般采用两面焊接，缝间距为0-2mm.。

5．工件厚度为1-6mm时，两件T型对缝焊接，一般采用两面焊接，缝间距为0-2mm.。

2．焊接结构焊接时，不允许长焊缝连续焊接，应采用交替断续焊接，以免热变形剧烈，影响产品质量；焊接时，应保证焊条能进入焊接区，一般手工电弧焊间距为20mm，气体保护焊应保证间距为35mm，并且保证焊条能保证倾斜45°。

3.焊接准备3.1准备好各种焊接劳动保护用品。

3.2检查焊接设备、焊条、气体储量是否齐全，合乎标准。

3.3清除焊件上的铁锈、油脂和水分。

3.4焊条如果潮湿,防在烘炉中烤干。

4．操作工艺规范4.1手工电弧焊4.1.1工艺参数选择：工艺参数主要包括：焊条直径、焊接电流、焊接电压和焊接速度。

1.焊条直径的选择：焊条直径的选择取决于焊件厚度、焊接接头和焊缝位置。

焊条直径粗，生产效率高但是容易生成未焊透和成型不良。

一般情况下：焊件厚度2mm焊条直径为2mm，焊接电流为55-60A，焊件厚度2.5-3.5mm焊条直径为3.2-4mm，焊接电流为90-120A，焊件厚度4-5mm焊条直径为4mm焊接电流160-200A。

2.焊接电流的选择：根据选择的焊条直径，参照焊机操作说明调节焊机电流。

电流小，电弧不稳定并且易形成未焊透、生产效率低；电流大，易产生烧穿。

3.电弧电压的选择：电弧电压与电弧长度成正比。

焊接时，一般用短电弧，弧长不超过焊条直径。

1主题内容与适用X围本手册规定了我公司所有机柜、机箱在加工过程中应达到的基本要求。

本手册适用于加工华为公司、艾默生公司、安捷信公司的机柜、机箱。

3引用标准和文件GB/T 1804--92 一般公差线性尺寸的未注公差WI-T00-008 钣金机械制造工艺基本术语所有相关《华为企业技术规X》4基本要求3.1在生产中，每个员工、每道工序都必须按图纸、工艺、标准进行加工；当图纸与工艺不符合时以工艺为准。

3.2图纸、工艺有公差标注要求时，按公差要求加工。

3.3图纸、工艺未注公差时，按GB/T 1804-92m级加工。

3.4当图纸标注尺寸及公差与工艺要求尺寸及公差不一致时，按工艺要求加工。

3.5机柜外形按允许公差的正公差加工，机箱外形按允许公差的负公差加工。

3.6门的外形按允许公差的负公差加工，严禁出现正公差。

3.7未注公差要求的孔，按GB/T 1804-92 m级的正公差并偏上加工。

3.8所有产品因电镀或热浸锌必须开工艺孔时，所开工艺孔应在产品正面不可见的位置。

3.8各种铝合金面板，外形未注公差时，按GB/T 1804-92 f级的负差且偏下加工。

3.9对于压铆后折弯的工艺顺序，在编排工艺时要特别小心，太小的折边压铆后折弯会发生干涉。

3.10有电镀要求的零件，华为技术规X要求需电镀后压铆，如果折弯后压铆困难，工艺上应注明需辅助压铆工装。

3.11板材厚折边又太小的情况，必须把无法折到位的局部尺寸留多点余量，折弯后在冲掉或铣掉多余量的工艺顺序。

3.12除特殊说明外毛刺方向必须在折弯内边，所以在工艺编排用折弯图或文字加以叙述。

5下料补充要求4.1冷轧薄板、电解板、剪料对角线允差（每批一致性好）4.1.1立柱用料＜1000mm≤0.3≥1000mm≤0.54.12门板用料＜1000mm≤0.5≥1000mm≤0.84.1.3其它结构件≤0.54.2铝型材长度允差＜500mm≤0.3≥500~1000mm≤0.5≥1000~1500mm≤0.8≥1500~2000mm≤1.0≥2000mm≤1.24.3铜排长度允许公差铜排厚度≥6mm剪切断面常为斜面，测量时应以最大长度尺寸计，允许误差按GB/T 1804 C级。

1主题内容与适用范围本手册规定了我公司所有钣金产品在加工过程中应达到的基本要求。

2引用标准和文件GB/T 1804--92 一般公差线性尺寸的未注公差WI-T00-008 钣金机械制造工艺基本术语所有相关《华为企业技术规范》3基本要求3.1在生产中，每个员工、每道工序都必须按图纸、工艺、标准进行加工；当图纸与工艺不符合时以工艺为准。

3.2图纸、工艺有公差标注要求时，按公差要求加工。

3.3图纸、工艺未注公差时，按GB/T 1804-92m级加工。

3.4当图纸标注尺寸及公差与工艺要求尺寸及公差不一致时，按工艺要求加工。

3.5机柜外形按允许公差的正公差加工，机箱外形按允许公差的负公差加工。

3.6门的外形按允许公差的负公差加工，严禁出现正公差。

3.7未注公差要求的孔，按GB/T 1804-92 m级的正公差并偏上加工。

3.8所有产品因电镀或热浸锌必须开工艺孔时，所开工艺孔应在产品正面不可见的位置。

3.8各种铝合金面板，外形未注公差时，按GB/T 1804-92 f级的负差且偏下加工。

3.9对于压铆后折弯的工艺顺序，在编排工艺时要特别小心，太小的折边压铆后折弯会发生干涉。

3.10有电镀要求的零件，华为技术规范要求需电镀后压铆，如果折弯后压铆困难，工艺上应注明需辅助压铆工装。

3.11板材厚折边又太小的情况，必须把无法折到位的局部尺寸留多点余量，折弯后在冲掉或铣掉多余量的工艺顺序。

3.12除特殊说明外毛刺方向必须在折弯内边，所以在工艺编排用折弯图或文字加以叙述。

4下料补充要求4.1冷轧薄板、电解板、剪料对角线允差（每批一致性好）允许误差按GB/T 1804 C级。

5.1折床加工注意事项5.1.1 折弯加工顺序的基本原则:5.1.1.1 由小到大进行折弯.5.1.1.2 先折弯特殊形状（指不是900的形状）,再折弯一般形状.5.1.1.3 前工序成型后对后继工序不产生影响或干涉.5.2.2. 折床的加工工艺参数:折床使用的下模V槽通常为5TV,如果使用5T-1V则折弯系数也要相应加大, 如果使用5T+1V则折弯系数也要相应减小.(T表示料厚,具体系数参见折床折弯系数一览表)折弯系数一览表5.2.3 折弯的加工范围:5.2.3.1折弯线到边缘的距离大于V槽的一半.如1.0mm的材料使用4V的下模则最小距离为2mm.下表为不同料厚的最小折边：注：①如折边料内尺寸小于上表中最小折边尺寸时，折床无法以正常方式加工，此时可将折边补长至最小折边尺寸,折弯后再修边,或考虑模具加工。

★飯金工艺手册学习版本1 主题内容与适用范围本手册规定了我公司所有机柜、机箱在加工过程中应达到的基本要求。

本手册适用于加工华为公司、艾默生公司、安捷信公司的机柜、机箱。

3引用标准和文件GB/T 1804--92 一般公差线性尺寸的未注公差WI-T00-008 钣金机械制造工艺基本术语所有相关《华为企业技术规范》4基本要求3.1在生产中，每个员工、每道工序都必须按图纸、工艺、标准进行加工；当图纸与工艺不符合时以工艺为准。

3.2图纸、工艺有公差标注要求时，按公差要求加工。

3.3图纸、工艺未注公差时，按GB/T 1804-92m级加工。

3.4当图纸标注尺寸及公差与工艺要求尺寸及公差不一致时，按工艺要求加工。

3.5机柜外形按允许公差的正公差加工，机箱外形按允许公差的负公差加工。

3.6门的外形按允许公差的负公差加工，严禁出现正公差。

3.7未注公差要求的孔,按GB/T 1804-92 m级的正公差并偏上加工。

3.8所有产品因电镀或热浸锌必须开工艺孔时，所开工艺孔应在产品正面不可见的位置。

3.8各种铝合金面板，外形未注公差时，按GB/T 1804-92 f级的负差且偏下加工。

3.9对于压铆后折弯的工艺顺序，在编排工艺时要特别小心，太小的折边压铆后折弯会发生干涉。

3.10有电镀要求的零件，华为技术规范要求需电镀后压铆，如果折弯后压铆困难，工艺上应注明需辅助压铆工装。

3.11 板材厚折边又太小的情况，必须把无法折到位的局部尺寸留多点余量，折弯后在冲掉或铣掉多余量的工艺顺序。

3.12除特殊说明外毛刺方向必须在折弯内边，所以在工艺编排用折弯图或文字加以叙述。

5下料补充要求 4.1冷轧薄板、电解板、剪料对角线允差（每批一致性好） 4.1.1立柱用料v1000mm<0.3 >1000mm<0.54.12门板用料v1000mm<0.5 >1000mm<0.84.1.3其它结构件W 0.54.2铝型材长度允差v 500mm W0.3>500~1000mm< 0.5>1000~1500mm<0.8>1500~2000mm<1.0>2000mm<1.24.3铜排长度允许公差铜排厚度》6mm剪切断面常为斜面，测量时应以最大长度尺寸计，允许误差按GB/T 1804 C级。
