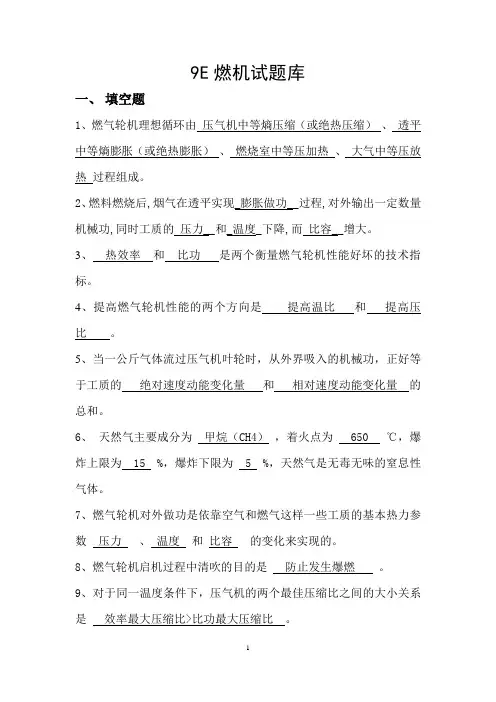

9E燃机试题库一、填空题1、燃气轮机理想循环由压气机中等熵压缩（或绝热压缩）、透平中等熵膨胀（或绝热膨胀）、燃烧室中等压加热、大气中等压放热过程组成。
2、燃料燃烧后,烟气在透平实现_膨胀做功__过程,对外输出一定数量机械功,同时工质的压力__和_温度_下降,而比容__增大。
3、热效率和比功是两个衡量燃气轮机性能好坏的技术指标。
4、提高燃气轮机性能的两个方向是提高温比和提高压比。
5、当一公斤气体流过压气机叶轮时，从外界吸入的机械功，正好等于工质的绝对速度动能变化量和相对速度动能变化量的总和。
6、天然气主要成分为甲烷（CH4），着火点为 650 ℃，爆炸上限为 15 %，爆炸下限为 5 %，天然气是无毒无味的窒息性气体。
7、燃气轮机对外做功是依靠空气和燃气这样一些工质的基本热力参数压力、温度和比容的变化来实现的。
8、燃气轮机启机过程中清吹的目的是防止发生爆燃。
9、对于同一温度条件下，压气机的两个最佳压缩比之间的大小关系是效率最大压缩比>比功最大压缩比。
10、燃机轮机中，用来防止压气机喘振的设备有 IGV 和防喘抽气阀（防喘放气阀）。
11、对于燃气轮机，启动装置主要有三个作用：一是为燃机启动提供动力；二是高速盘车对机组进行冷却；三是燃机水洗。
12、燃气轮机主要由三大主机组成：压气机，燃烧室，透平。
13、9E燃机的运行可分为：启动，并网，带负荷，停机及冷机五部分。
14、压气机静子部分由四个主要组件组成：进气缸、压气机前机匣、压气机后机匣、压气机排气缸。
15、燃机启动装置主要由：启动电机、盘车电机、液力变扭器、辅助齿轮箱等组成。
16、液压油系统是用来向机组的液压执行机构提供液压油。
17、燃气轮机的性能和运行可靠性，与进入机组的空气质量和清洁程度有密切的关系。
18、燃机火灾保护系统的设计思想是：一旦在仓室内发生火灾，该系统立即释放 CO2气体，同时关闭仓室的通风口，使 CO2气体充放在仓室中，将仓室内氧气的含量从大气的正常含量 21％减少到15％以下，这样的氧气浓度不足以维持燃油或滑油的燃烧，从而达到灭火的目的。

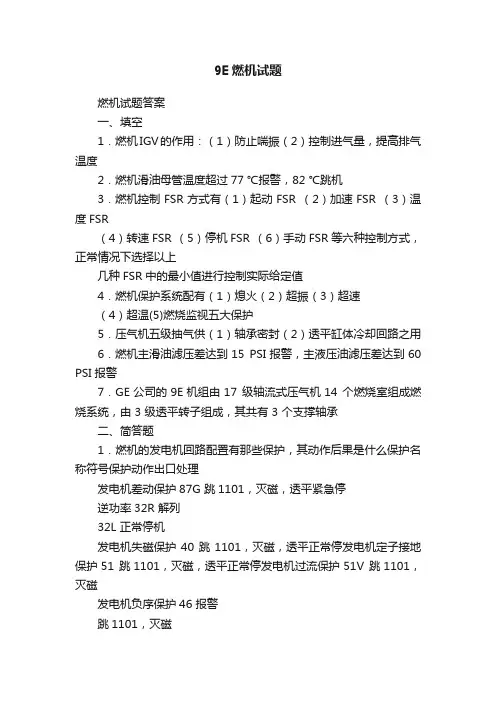

9E燃机试题燃机试题答案一、填空1．燃机IGV的作用：（1）防止喘振（2）控制进气量，提高排气温度2．燃机滑油母管温度超过77 ℃报警，82 ℃跳机3．燃机控制FSR方式有（1）起动FSR （2）加速FSR （3）温度FSR（4）转速FSR （5）停机FSR （6）手动FSR等六种控制方式，正常情况下选择以上几种FSR中的最小值进行控制实际给定值4．燃机保护系统配有（1）熄火（2）超振（3）超速（4）超温(5)燃烧监视五大保护5．压气机五级抽气供（1）轴承密封（2）透平缸体冷却回路之用6．燃机主滑油滤压差达到15 PSI报警，主液压油滤压差达到60 PSI报警7．GE公司的9E机组由17 级轴流式压气机14 个燃烧室组成燃烧系统，由 3 级透平转子组成，其共有 3 个支撑轴承二、简答题1．燃机的发电机回路配置有那些保护，其动作后果是什么保护名称符号保护动作出口处理发电机差动保护87G 跳1101，灭磁，透平紧急停逆功率32R 解列32L 正常停机发电机失磁保护40 跳1101，灭磁，透平正常停发电机定子接地保护51 跳1101，灭磁，透平正常停发电机过流保护51V 跳1101，灭磁发电机负序保护46 报警跳1101，灭磁发电机低周保护81U 跳1101，灭磁发电机高周保护81O 跳1101，灭磁发电机低电压保护27G 跳1101，灭磁发电机过电压保护59G 跳1101，灭磁，透平正常停发电机过磁通保护59/81 报警跳1101，灭磁，透平正常停发电机过励保护50/76 转换调节器通道跳1101，灭磁，透平正常停发电机转子接地保护报警发电机励磁变保护59TEX 跳1101，灭磁2．简述燃机切重油的条件1）重油回油温度：100 ℃＜ FTH ＜135 ℃；2）发电机出口开关已合上；3）轻油压力正常；4）重油压力正常，PSL258,PSH256,PSL360三个压力开关未动作；5）雾化空气系统运行正常，无雾化空气压差低报警。

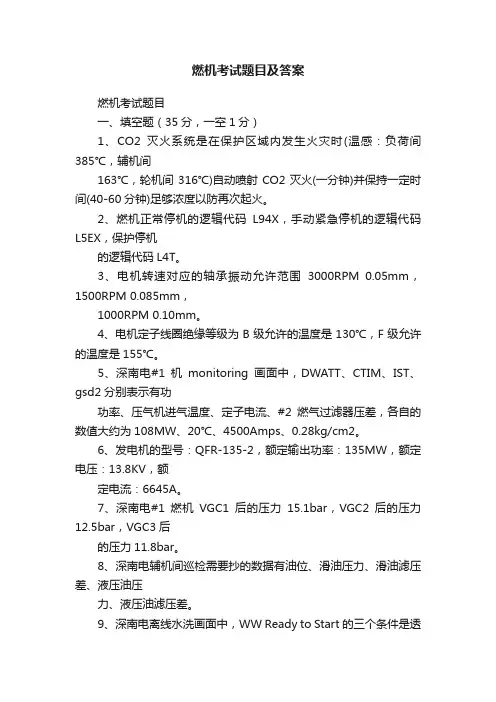

燃机考试题目及答案燃机考试题目一、填空题（35分，一空1分）1、CO2灭火系统是在保护区域内发生火灾时(温感：负荷间385℃，辅机间163℃，轮机间316℃)自动喷射CO2灭火(一分钟)并保持一定时间(40-60分钟)足够浓度以防再次起火。
2、燃机正常停机的逻辑代码L94X，手动紧急停机的逻辑代码L5EX，保护停机的逻辑代码L4T。
3、电机转速对应的轴承振动允许范围3000RPM 0.05mm，1500RPM 0.085mm，1000RPM 0.10mm。
4、电机定子线圈绝缘等级为B级允许的温度是130℃，F级允许的温度是155℃。
5、深南电#1机monitoring画面中，DWATT、CTIM、IST、gsd2分别表示有功功率、压气机进气温度、定子电流、#2燃气过滤器压差，各自的数值大约为108MW、20℃、4500Amps、0.28kg/cm2。
6、发电机的型号：QFR-135-2，额定输出功率：135MW，额定电压：13.8KV，额定电流：6645A。
7、深南电#1燃机VGC1后的压力15.1bar，VGC2后的压力12.5bar，VGC3后的压力11.8bar。
8、深南电辅机间巡检需要抄的数据有油位、滑油压力、滑油滤压差、液压油压力、液压油滤压差。
9、深南电离线水洗画面中，WW Ready to Start的三个条件是透平转速在14HR、主控制启动允许、高盘模式被选。
10、20VG-3代表气体燃料清吹阀阀间放散电磁阀。
二、简答题（45分，一题15分）1、辅机间正常运行时巡检和盘车时巡检有区别？2、燃机启动前都需要做哪些准备？3、燃机控制室内都有哪些设备？（副值、巡检答）4、简述燃机禁止启动的条件。
（主值答）1.1、启动前盘车运行不正常。
1.2 DCS系统不能用于监视和操作。
1.3 液压油系统运行不正常。
1.4 主要测量元件不能正常投入，或测点故障。
如排气温度、振动、天然气压力等等。
1.5 一台滑油泵故障不能投运或直流滑油泵故障不能备用。
燃机控制系统（答案）一、单选题(共39题)【1】.C【2】.D【3】.A【4】.B【5】.D【6】.C【7】.A【8】.A【9】.C【10】.C【11】.A【12】.B【14】.A 【15】.D 【16】.A 【17】.D 【18】.A 【19】.A 【20】.B 【21】.D 【22】.D 【23】.B 【24】.A 【25】.B 【26】.B 【27】.D【29】.B【30】.D【31】.A【32】.D【33】.B【34】.B【35】.B【36】.B【37】.A【38】.B【39】.A二、多选题(共17题) 【40】.ABC【41】.ABD【42】.ABC【43】.ABD 【44】.ABD 【45】.ACD 【46】.AB 【47】.BC 【48】.BD 【49】.AB 【50】.ABCD 【51】.ABC 【52】.AB 【53】.CD 【54】.AD 【55】.AB 【56】.ABCD三、判断题(共40题) 对的打“√” 错的打“×” 【57】.×【58】.√【59】.√【60】.×【61】.√【62】.√【63】.√【64】.√【65】.√【66】.√【67】.√【68】.×【69】.×【70】.×【72】.√ 【73】.√ 【74】.×【75】.√ 【76】.√ 【77】.×【78】.√ 【79】.√ 【80】.√ 【81】.√ 【82】.×【83】.×【84】.√ 【85】.√【87】.×【88】.×【89】.√【90】.√【91】.√【92】.√【93】.×【94】.√【95】.√【96】.√四、填空题(共31题)【97】.95 94【98】.燃油截止阀压气机进口导叶【99】.60 210【100】.6 8【101】.4.98±0.12 0.138±0.007【102】.-350～-100 -565～-365【103】.重油燃油【104】.立即执行基准【105】.BOI I【106】.78.9 95【107】.48～52 98～102【108】.FSR（燃料流量冲程基准）TNH （转速的百分比）【109】.动态模拟画面区显示靶和报警窗口【110】.轴向1140【111】.2 125【112】.1.2 0.4【113】.燃油旁通伺服阀(65FP) 压气机进口导叶(IGV)【114】.3 20【115】.0.072±0.002 270【116】.700 57度【117】.28080【118】.2 2【119】.分组CSFT【120】.DENET IONET【121】.3 30【122】.-1525 50【123】.SIP自动SIP 手动【124】.11 84度【125】.蒸汽空气【126】.0.06 10.0【127】.压力低快关五、简答题(共17题)【128】.压气机转子由各个级的轮盘组成，通过16根拉杆螺栓把轮盘及前后短轴连接起来。
9E燃气轮机联合循环发电厂必须知道1.有差无差系统 (1)2.除氧装置 (1)3.燃机转速代号和对应转速比例 (2)4.省煤器的再循环管的主要作用有二点： (2)5.电缆先放电验电再装设接地线 (3)6.主变接线方式 (3)7. 电机缺相运行的现象与原因 (3)8. 9E燃机开停机过程中FSR的变化 (4)9. 操作过电压 (5)10. 发电机中性点0PT的作用，出现异常有何现象 (5)11. 发电机运行过程中机端电压升高和降低有哪些危害 (6)12. 发电机转子接地 (7)13. 进相运行: (8)14. 励磁控制系统的限制器的分类 (9)15. 无功 (11)16. 主励磁机为什么是100赫兹 (13)1.有差无差系统简单而言就是看是否能求稳态误差，如果能求则是有差系统，否则是无差系统。
2.除氧装置本锅炉配置的除氧装置由除氧器、给水箱和汽水分离器三大部件组成。
其中除氧器和水箱对给水起到了除氧和蓄水的作用，汽水分离器主要是负责对除氧蒸发器来的汽水混合物进行分离供除氧器除氧使用。
除氧器立式布置在除氧水箱之上，除氧器顶部设有配水管和14只喷嘴，凝结水经喷头雾化成水雾后与蒸汽充分接触后加热变成饱和水。
此时水中绝大部分氧气及其他不凝气体由于再也无法溶解于饱和水中而被逸出，最后由除氧器顶部排气管排出，以此达到一次除氧效果。
经一次除氧的水由布水盘均匀地淋洒到乱堆的鲍尔环填料表面，使其表面积再一次增大，与除氧器下部进来蒸汽充分接触以达到深度除氧的效果。
3.燃机转速代号和对应转速比例4.省煤器的再循环管的主要作用有二点：第一点，启动时省煤器内的水是不流动的，而热烟气不断流过省煤器，将热量传给省煤器内的水，这样就有可能使省煤器内水局部汽化。
第二点，某些运行条件下，当省煤器内水温太低，容易引起管外壁结露，特别是烟气中含有氧化硫或氧气都会腐蚀管子。
提供温度高的循环水，可以提高省煤器内水温，防止腐蚀。
名 称代号 转速信号 对应的燃机转速(％ n 。

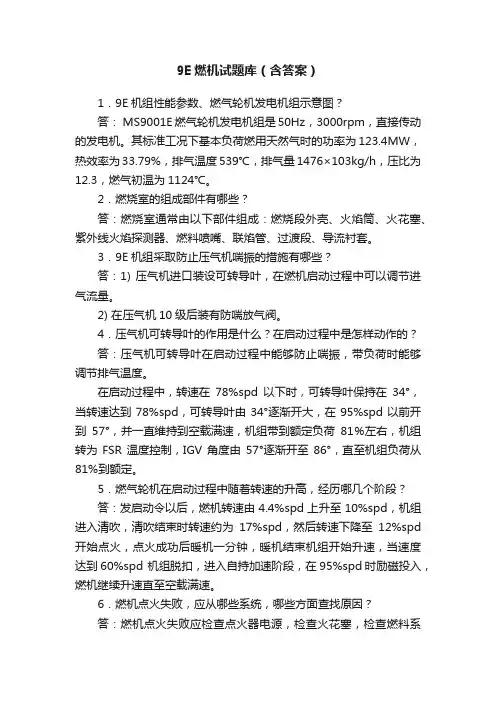

9E燃机试题库（含答案）1．9E机组性能参数、燃气轮机发电机组示意图？答： MS9001E燃气轮机发电机组是50Hz，3000rpm，直接传动的发电机。
其标准工况下基本负荷燃用天然气时的功率为123.4MW，热效率为33.79%，排气温度539℃，排气量1476×103kg/h，压比为12.3，燃气初温为1124℃。
2．燃烧室的组成部件有哪些？答：燃烧室通常由以下部件组成：燃烧段外壳、火焰筒、火花塞、紫外线火焰探测器、燃料喷嘴、联焰管、过渡段、导流衬套。
3．9E机组采取防止压气机喘振的措施有哪些？答：1) 压气机进口装设可转导叶，在燃机启动过程中可以调节进气流量。
2) 在压气机10级后装有防喘放气阀。
4．压气机可转导叶的作用是什么？在启动过程中是怎样动作的？答：压气机可转导叶在启动过程中能够防止喘振，带负荷时能够调节排气温度。
在启动过程中，转速在78%spd以下时，可转导叶保持在34°，当转速达到78%spd，可转导叶由34°逐渐开大，在95%spd以前开到57°，并一直维持到空载满速，机组带到额定负荷81％左右，机组转为FSR温度控制，IGV角度由57°逐渐开至86°，直至机组负荷从81%到额定。
5．燃气轮机在启动过程中随着转速的升高，经历哪几个阶段？答：发启动令以后，燃机转速由4.4%spd上升至10%spd，机组进入清吹，清吹结束时转速约为17%spd，然后转速下降至12%spd 开始点火，点火成功后暖机一分钟，暖机结束机组开始升速，当速度达到60%spd 机组脱扣，进入自持加速阶段，在95%spd时励磁投入，燃机继续升速直至空载满速。
6．燃机点火失败，应从哪些系统，哪些方面查找原因？答：燃机点火失败应检查点火器电源，检查火花塞，检查燃料系统是否正常，检查火焰探测器，检查联焰管。
7．油雾分离器的作用是什么？如果没有它会有什么后果？答：油雾分离器能将油中的空气分离出去，并保持滑油箱的微负压。

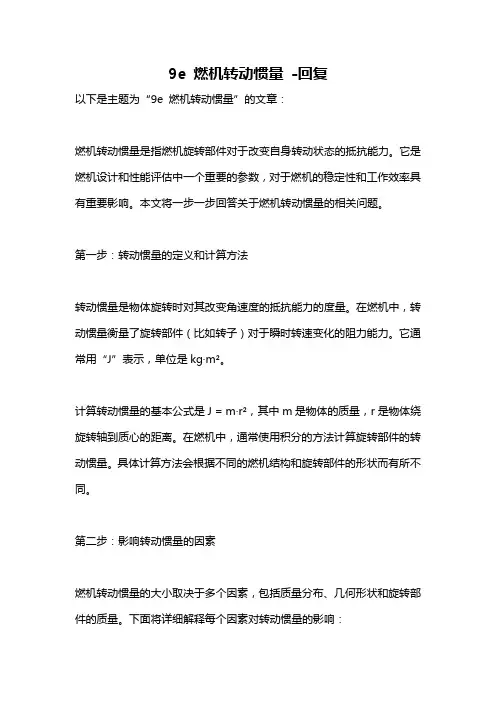

9e 燃机转动惯量-回复以下是主题为“9e 燃机转动惯量”的文章：燃机转动惯量是指燃机旋转部件对于改变自身转动状态的抵抗能力。
它是燃机设计和性能评估中一个重要的参数，对于燃机的稳定性和工作效率具有重要影响。
本文将一步一步回答关于燃机转动惯量的相关问题。
第一步：转动惯量的定义和计算方法转动惯量是物体旋转时对其改变角速度的抵抗能力的度量。
在燃机中，转动惯量衡量了旋转部件（比如转子）对于瞬时转速变化的阻力能力。
它通常用“J”表示，单位是kg·m²。
计算转动惯量的基本公式是J = m·r²，其中m是物体的质量，r是物体绕旋转轴到质心的距离。
在燃机中，通常使用积分的方法计算旋转部件的转动惯量。
具体计算方法会根据不同的燃机结构和旋转部件的形状而有所不同。
第二步：影响转动惯量的因素燃机转动惯量的大小取决于多个因素，包括质量分布、几何形状和旋转部件的质量。
下面将详细解释每个因素对转动惯量的影响：1. 质量分布：对于相同的质量，分布在离旋转轴远处的部分会有更大的转动惯量。
这是因为离旋转轴远的部分贡献更大的惯性力矩。
2. 几何形状：有些几何形状的物体具有更大的转动惯量。
例如，圆柱体的转动惯量要比同质量的平面片大。
这是因为圆柱形状具有更多的质量离旋转轴较远。
3. 旋转部件的质量：旋转部件的质量越大，它的转动惯量也越大。
这是因为转动惯量直接和物体的质量成正比。
第三步：转动惯量对燃机的影响燃机的转动惯量对其性能和工作效率有重要影响。
以下是一些与转动惯量相关的应用和效应：1. 启动和停止的能耗：较大的转动惯量会导致启动和停止时的额外能耗。
当燃机启动时，需要克服转动惯量的阻力，这会消耗更多的能量。
同样地，当燃机停止时，转动部件的惯性会导致它继续旋转一段时间，需要额外的制动力来停止。
2. 转速稳定性：较小的转动惯量可以提高燃机的转速稳定性。
转动惯量越小，燃机对外界扰动的响应速度越快，转速波动性越小。

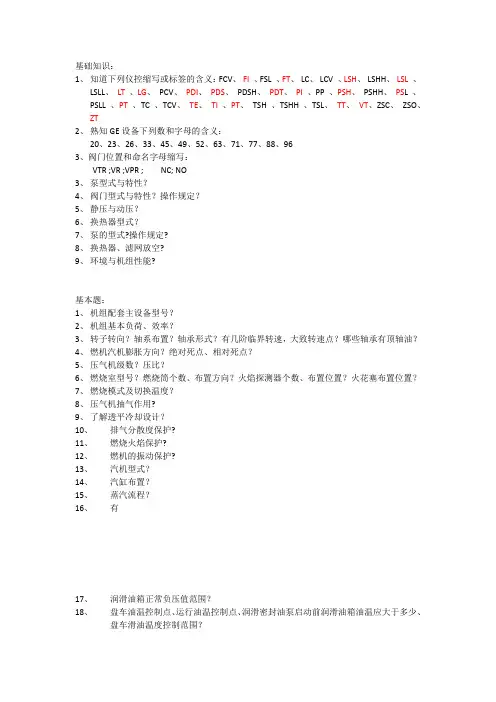

基础知识：1、知道下列仪控缩写或标签的含义：FCV、FI、FSL 、FT、LC、LCV 、LSH、LSHH、LSL、LSLL、LT 、LG、PCV、PDI、PDS、PDSH、PDT、PI、PP 、PSH、PSHH、PS L 、PSLL 、PT 、TC 、TCV、TE、TI、PT、TSH 、TSHH 、TSL、TT、VT、ZSC、ZSO、ZT2、熟知GE设备下列数和字母的含义：20、23、26、33、45、49、52、63、71、77、88、963、阀门位置和命名字母缩写：VTR ;VR ;VPR ; NC; NO3、泵型式与特性？4、阀门型式与特性？操作规定？5、静压与动压？6、换热器型式？7、泵的型式?操作规定?8、换热器、滤网放空?9、环境与机组性能?基本题：1、机组配套主设备型号？2、机组基本负荷、效率？3、转子转向？轴系布置？轴承形式？有几阶临界转速，大致转速点？哪些轴承有顶轴油？4、燃机汽机膨胀方向？绝对死点、相对死点？5、压气机级数？压比？6、燃烧室型号？燃烧筒个数、布置方向？火焰探测器个数、布置位置？火花塞布置位置？7、燃烧模式及切换温度？8、压气机抽气作用?9、了解透平冷却设计？10、排气分散度保护?11、燃烧火焰保护?12、燃机的振动保护?13、汽机型式？14、汽缸布置？15、蒸汽流程？16、有17、润滑油箱正常负压值范围？18、盘车油温控制点、运行油温控制点、润滑密封油泵启动前润滑油箱油温应大于多少、盘车滑油温度控制范围？19、如何进行滑油滤网切换。
20、滑油系统定值：备用润滑密封油泵启动值、跳机值、母管压力低启直流油泵定值\密封油压差定值?开机过程全厂汽水流程图。

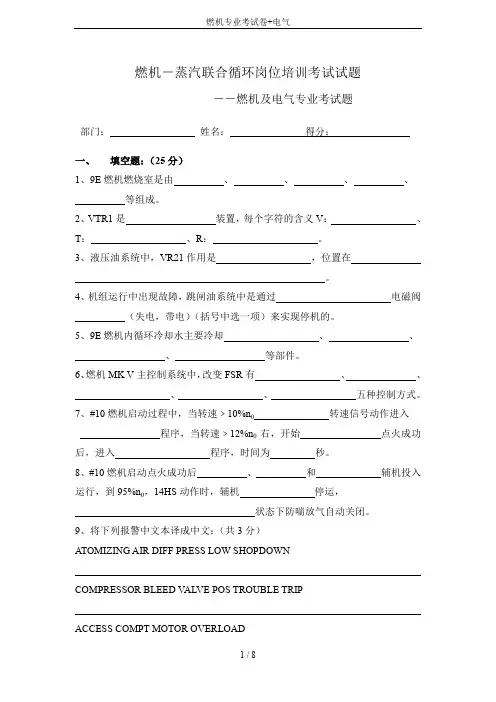

燃机－蒸汽联合循环岗位培训考试试题―－燃机及电气专业考试题部门：姓名：得分：一、填空题：（25分）1、9E燃机燃烧室是由、、、、等组成。
2、VTR1是装置，每个字符的含义V：、T：、R：。
3、液压油系统中，VR21作用是，位置在。
4、机组运行中出现故障，跳闸油系统中是通过电磁阀（失电，带电）（括号中选一项）来实现停机的。
5、9E燃机内循环冷却水主要冷却、、、等部件。
6、燃机MK V主控制系统中，改变FSR有、、、、五种控制方式。
7、#10燃机启动过程中，当转速﹥10%n0转速信号动作进入程序，当转速﹥12%n0右，开始点火成功后，进入程序，时间为秒。
8、#10燃机启动点火成功后、和辅机投入运行，到95%n0，14HS动作时，辅机停运，状态下防喘放气自动关闭。
9、将下列报警中文本译成中文：（共3分）ATOMIZING AIR DIFF PRESS LOW SHOPDOWNCOMPRESSOR BLEED V ALVE POS TROUBLE TRIPACCESS COMPT MOTOR OVERLOAD10、下列符号的含义是：TTXSPL：TTXSP1：TTXM：11、9E燃机透平进气初温T3约为℃。
12、进入燃机燃烧的重油，要求其K+Na含量≤ppm。
13、#10机规定：使用Mg基抑钒剂时，燃机水洗后运行16h以内，Mg/V控制在和范围内，在水洗后运行16h以上时，Mg/V控制在和范围内。
二、选择题（10分，每题1分，多选题选对1个得0.5分，选错1个扣0.5分，各题不扣倒分，最多得1分）1、燃机水洗时，要求水温与叶转温度关值，最高不得高于，方可进行水洗。
A、50℃B、66.7℃C、80℃D、149℃2、9E燃机运行中，雾化空气温度正常应为℃，其报警值为℃。
A、100B、107C、130D、1353、跳闸油系统的用户有A、进口可转导叶系统B、燃气模块C、燃油截止阀D、点火失败排放阀E、冲油排放阀4、下列保护动作进，跳发电机出口开关，灭磁、紧急遮断燃机的有A、发电机差动保护B、发电机定子接地保护动作C、发电朵失磁保护D、发电机过电压保护5、下列情况发生时，应手动紧急停机A、机组运行中任一轴承断油、冒烟B、机组内转动部件有明显的金属撞击声，机组振动突然明显增大C、机组发生喘振D、燃油系统起火，不能及时扑灭E、发电机、励磁机冒烟F、发生的故障可能严重危及人身设备安全6、跳闸油系统燃油截止电磁阀20FL-1之前要加节流孔板的目的是A、泄油快B、泄油慢C、进油快D、进油慢7、冷却与密封空气系统的功能有A、对透平高温通道里的部件进行冷却B、冷却透平外壳和排气管道支撑C、提供燃机三只轴承密封空气D、为压气机防喘排气E、为机组进气过滤器室的脉动空气自动清洗系统提供气源F、为气动操作提供气源8、冷却风机88BT-1、88BA-1的作用：A、将室外的低温空气用风机抽入机内，降低室内温度；B、当发生火灾时将室内烟气排到大气；C、将室内热空气排到大气；D、防止燃气泄漏，将泄漏的燃气抽到室外。

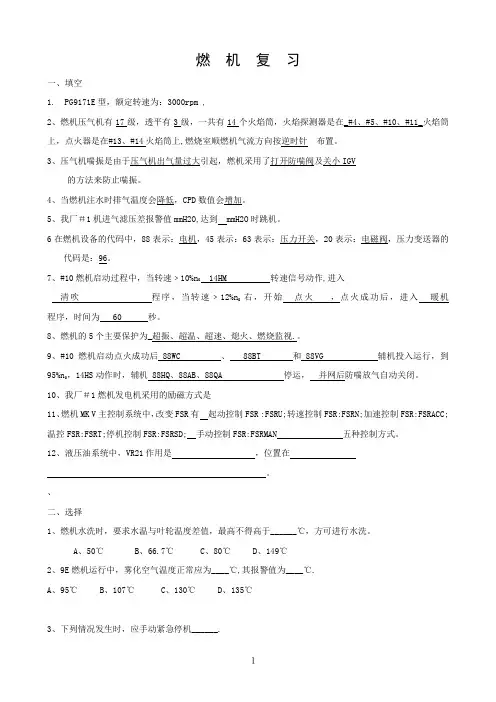

燃机复习一、填空1.PG9171E型，额定转速为：3000rpm ,2、燃机压气机有17级，透平有3级，一共有14个火焰筒，火焰探测器是在_#4、#5、#10、#11_火焰筒上，点火器是在#13、#14火焰筒上,燃烧室顺燃机气流方向按逆时针布置。
3、压气机喘振是由于压气机出气量过大引起，燃机采用了打开防喘阀及关小IGV的方法来防止喘振。
4、当燃机注水时排气温度会降低，CPD数值会增加。
5、我厂＃1机进气滤压差报警值mmH2O,达到 mmH2O时跳机。
6在燃机设备的代码中，88表示：电机，45表示：63表示：压力开关，20表示：电磁阀，压力变送器的代码是：96。
7、#10燃机启动过程中，当转速﹥10%n0 14HM 转速信号动作,进入清吹程序，当转速﹥12%n0右，开始点火，点火成功后，进入暖机程序，时间为 60 秒。
8、燃机的5个主要保护为_超振、超温、超速、熄火、燃烧监视.。
9、#10燃机启动点火成功后 88WC 、 88BT 和 88VG 辅机投入运行，到95%n0，14HS动作时，辅机 88HQ、88AB、88QA 停运，并网后防喘放气自动关闭。
10、我厂＃1燃机发电机采用的励磁方式是11、燃机MK V主控制系统中，改变FSR有起动控制FSR :FSRU;转速控制FSR:FSRN;加速控制FSR:FSRACC;温控FSR:FSRT;停机控制FSR:FSRSD; 手动控制FSR:FSRMAN 五种控制方式。
12、液压油系统中，VR21作用是，位置在。
、二、选择1、燃机水洗时，要求水温与叶轮温度差值，最高不得高于______℃，方可进行水洗。
A、50℃B、66.7℃C、80℃D、149℃2、9E燃机运行中，雾化空气温度正常应为____℃,其报警值为____℃.A、95℃B、107℃C、130℃D、135℃3、下列情况发生时，应手动紧急停机______.１A、机组运行中任一轴承断油、冒烟B、机组内转动部件有明显的金属撞击声，机组振动突然明显增大C、机组发生喘振D、燃油系统起火，不能及时扑灭E、发电机、励磁机冒烟F、发生的故障可能严重危急人身设备安全4、清吹系统的作用是_________.A、冷却燃料喷嘴作用B、防止喷嘴的油边积油，燃烧会损伤喷嘴C、因单向阀不严，有燃油进入热通道部件，造成爆炸D、上A、B正确5、冷却风机88BT－1、88BA－1的作用：______.A、将室外的低温空气用风机抽入机内，降低室内温度B、当发生火灾时将室内烟气排到大气C、将室内热空气排到大气D、防止燃气泄漏，将泄漏的燃气抽到室外三、简答1、GE公司9E燃机从轻油切换至重油，需具备哪些条件？答：1)重油回油温度：100 ℃＜ FTH ＜135 ℃；2）发电机出口开关已合上；3）轻油压力正常；4）重油压力正常，PSL258,PSH256,PSL360三个压力开关未动作；5）雾化空气系统运行正常，无雾化空气压差低报警。
9E燃机试题库一、填空题1、燃气轮机理想循环由压气机中等熵压缩（或绝热压缩）、透平中等熵膨胀（或绝热膨胀）、燃烧室中等压加热、大气中等压放热过程组成。
2、燃料燃烧后,烟气在透平实现_膨胀做功__过程,对外输出一定数量机械功,同时工质的压力__和_温度_下降,而比容__增大。
3、热效率和比功是两个衡量燃气轮机性能好坏的技术指标。
4、提高燃气轮机性能的两个方向是提高温比和提高压比。
5、当一公斤气体流过压气机叶轮时，从外界吸入的机械功，正好等于工质的绝对速度动能变化量和相对速度动能变化量的总和。
6、天然气主要成分为甲烷（CH4），着火点为 650 ℃，爆炸上限为 15 %，爆炸下限为 5 %，天然气是无毒无味的窒息性气体。
7、燃气轮机对外做功是依靠空气和燃气这样一些工质的基本热力参数压力、温度和比容的变化来实现的。
8、燃气轮机启机过程中清吹的目的是防止发生爆燃。
9、对于同一温度条件下，压气机的两个最佳压缩比之间的大小关系是效率最大压缩比>比功最大压缩比。
10、燃机轮机中，用来防止压气机喘振的设备有 IGV 和防喘抽气阀（防喘放气阀）。
11、对于燃气轮机，启动装置主要有三个作用：一是为燃机启动提供动力；二是高速盘车对机组进行冷却；三是燃机水洗。
12、燃气轮机主要由三大主机组成：压气机，燃烧室，透平。
13、9E燃机的运行可分为：启动，并网，带负荷，停机及冷机五部分。
14、压气机静子部分由四个主要组件组成：进气缸、压气机前机匣、压气机后机匣、压气机排气缸。
15、燃机启动装置主要由：启动电机、盘车电机、液力变扭器、辅助齿轮箱等组成。
16、液压油系统是用来向机组的液压执行机构提供液压油。
17、燃气轮机的性能和运行可靠性，与进入机组的空气质量和清洁程度有密切的关系。
18、燃机火灾保护系统的设计思想是：一旦在仓室内发生火灾，该系统立即释放 CO2气体，同时关闭仓室的通风口，使 CO2气体充放在仓室中，将仓室内氧气的含量从大气的正常含量 21％减少到15％以下，这样的氧气浓度不足以维持燃油或滑油的燃烧，从而达到灭火的目的。
19、9E燃机启机时DLN燃烧系统切换过程：初级燃烧模式、贫贫燃烧模式、次级切换模式、次级预混模式、预混稳定模式。
20、9E燃机燃烧室布置形式：分管回流式呈圆周顺气流方向逆时针分布。
二、单选题1、燃气轮机透平基元级（A ）最佳时，余速动能损失最小。
A 、速度比B、反动度C、功量系数D、流量系数2、下列那个不是燃气轮机燃烧室贫预混燃烧需解决的难点（D ）。
A 、火焰稳定B、回火C、振荡燃烧D、火焰筒壁温度3、9E燃机DLN改造后两个电极高压火花塞安装位置：（A ）A、#11、#12燃烧室各一个B、#10、#11燃烧室各一个C、#4、#5燃烧室各一个D、#9、#10燃烧室各一个4、天然气在空气中的爆炸极限范围为（B ）。
A 、4-14% B、5-15% C、6-15% D、5-16%5、燃气轮机压气机叶型损失不包括以下哪项（D ）。
A、摩擦损失B、分离损失C、尾迹损失D、二次流损失6、当超声速气流通过激波时，速度会（A ）。
A、减小B、增大C、不变7、燃机离线水洗对环境温度的要求是. （B ）A: 环境温度高于10℃；B: 环境温度高于4℃；C: 环境温度高于15℃；D: 环境温度高于0℃。
8、燃机控制系统逻辑L14HM转速动作点：（C ）A、降速≤8.5%，升速≥9.5%B、降速≤9.5%，升速≥10.5%C、降速≤9.5%，升速≥10%D、降速≤10%，升速≥10.5%9、天然气区域的安全保护范围施工配备的工器具：（A ）A、铜制工器具；B、铁制工器具；C、合金钢制工器具；D、不锈钢制工器具。
10、9E燃机主滑油泵出口减压阀VR1动作值：（A ）A、6.9bar；B、7.2bar；C、7.5bar ；D、6.2bar。
11、在装有多个燃烧室的机组中每个燃烧室之间燃气出口温度场的平均值不能相互偏差（C ）。
A、5——10℃；B、10——15℃；C、15——20℃；D、20——25℃。
12、透平中高温燃气的焓降大于在压气机低温空气的焓增,比例大约（C ）.A、1:1；B、2:3；C、3:2；D、4:3。
13、压气机入口空气进口温度越低,压缩轴功（A ）。
A、越小；B、越大；C、不变；D、以上都有可能。
14、燃机功率效率和大气温度成（B ）关系。
A、正比；B、反比；C、相等；D、没有。
15、燃机正常运行时，发电机差动保护动作，下列描述正确的是（ D ）。
A、发电机出口开关跳闸，而燃机不跳闸；B、发电机出口开关不跳闸，但燃机跳闸；C、发电机出口开关跳闸，但励磁开关不跳闸；D、发电机出口开关跳闸，且燃机跳闸。
16、燃机在线水洗时，燃机的出力会（ A ）A、增加B、减少C、不变D、试运行情况而定17、当环境温度升高时空气的流量（ B ）A、升高B、减少C、不变D、视机组负荷而定18、燃机冷却空气的量增加后，燃机的性能将（ B ）。
A、上升B、下降C、不变D、视机组负荷而定19、9E燃机轮机间危险气体检测浓度跳机值：（ D ）A、5%B、6%C、7%D、8%20、9E燃机启动电机保护定值中CT变比为：（ B ）A、100/1B、200/1C、300/1D、400/1三、判断题1、喘振现象的发生总是与压气机通流部分中出现的气流脱离现象有关。
（√）2、在压气机扩压静叶中，气流逐渐增加，从而使压力升高达到增压的目的。
（×）3、对氢气、瓦斯、天然气及油系统等易燃、易爆或可能引起人员中毒的系统进行检修时，将相关的截止门、闸板、挡板关严，即可进行检修。
（×）4、进气压力损失比排气压力损失对燃气轮机功率输出影响小。
（×）5、燃气轮机压气机叶片磨损使通道面积增大，所以机组做功增加。
（×）6、燃气轮机叶片振动主要是因为受到气流的高频和低频激振力造成的。
（√ ）7、控制系统由四个基本单元组成：控制器、执行器、量测系统和控制对象。
（√ ）8、喘振现象的发生总是与压气机通流部分中出现的气流脱离现象有关。
（√ ）9、通常在燃气涡轮中所产生的机械功，大约有三分之一用来带动压气机，只有三分之二用来带动发电机。
（×）10、大气温度下降，燃气轮机的比功和热效率也下降。
（×）11、在压气机扩压静叶中，气流逐渐增加，从而使压力升高达到增压的目的。
（×）12、气体的温度越高，气体的流动阻力越大。
（√）13、燃机水洗分为离线水洗和在线水流行洗两种，其中在线水洗效果比离线水洗要好。
( ×)14、预混燃烧的最大好处是可以降低NOX的排放，减小环境污染。
( √)15、9E燃机辅助润滑油泵88QA开机过程中当透平转速≥98%自动退出。
( ×)16、9E燃机2＃轴颈轴瓦类型为斜垫式。
( ×)17、若9E燃机熄火后不足14小时需停盘车，则在进行操作前应将逻辑量L62CD强制为“1”。
（√）18、9E燃机系统部件代码中：77 表示为速度传感器。
（√）19、9E燃机从静止状态转为盘车状态，启动盘车马达拖动大轴即可完成。
( ×)20、燃机正常运行时，一般讲，透平功率的2/3要用来拖动压气机。
（√）四、简答题1、理想循环燃气轮机由哪几个过程组成？答：气体在压气机中的等熵（绝热）压缩，在燃烧室中等压加热，在透平中等熵（绝热）膨胀做功，排入大气后等压冷却。
2、燃气轮机燃烧室应满足那些要求？答：具有良好地燃烧稳定性，燃烧完全，流阻低，出口温度场均匀，结构尺寸小，火焰管壁温度要低而均匀，使用寿命长，便于启动点火，污染排放量低等。
3、简述防止燃气轮机压气机发生喘振的措施？答：设计时合理选择各级间的流量系数；采用可转的进口导叶和静叶；安装防喘放气阀；合理选择压气机的运行工况点；采用双转子压气机；。
4、IGV系统的工作油源取自哪里？答：IGV系统的工作油源取自两路:一路为来自液压油母管(103BARG),主要作为电液伺服阀90TV-1的控制油及IGV动作油缸的工作压力油;另一路是来自跳闸油系统的入口(6.5BARG,54℃)经20TV-1电磁阀控制,作为IGV跳闸放油切换阀VH3-1的工作压力油。
5、9E燃机中,冷却与密封空气系统的主要功能有哪些？(1)对透平高温通道里的热部件进行冷却.(2)冷却透平外壳和排气管道支撑.(3)提供透平轴承密封所用地空气.(4)为压气机防喘振提供放气通道.(5)为气动阀门提供操作气源.五、问答题1、压气机叶型损失的种类及各自引起的原因？答：○1附面层内气体的摩擦损失；由于流动工质存在着粘性，流动产生粘性阻力导致摩擦损失；○2附面层分离损失：由于正逆压梯度的存在，使得流体在某一点后在附面层内出现逆流现象—附面层分离；采用高速气流喷入附面层在分离处室流体重新获得能量、设置狭缝将附面层吸入、安装绕流片、设计流道扩张角不宜太大；○3尾迹中的涡流损失：上下表面附面层在尾缘处汇合后形成的涡流，由于粘性作用把动能转化成热能造成损失；○4尾迹和主流区的掺混损失：由于尾迹的气流速度小，主流速度大，两者存在很大的速度差，由于粘性作用，两者掺混，是动能转变我热能造成损失；○5激波损失：由于气流马赫数大于临界马赫数，流道内出现激波使机械能损失导致总压下降。
2、请详细分析燃气轮机压气机喘振的发生机理？答：压气机发生喘振的原因有很多,从结构上讲其根本原因是叶片槽道的扩压性。
因为槽道具有正向压力梯度,因而使气流很容易在叶片吸力面发生大范围附面层分离甚至倒流现象,从而导致该叶片发生失速、阻塞叶片通道。
当失速叶片数量达到一定程度时整个压气机实际流通能力变小,压气机后面高压气体在压力梯度作用下发生倒流现象;倒流现象发生的同时也会消除前后存在的压力梯度,使得气流重新在叶片作用下正向流动,这样前后压力梯度增加又使得后面级高压气体发生回流从而带动更大范围内叶片发生失速,如此反复就造成了气流的轴向振荡。
叶片吸力面发生大范围分离进而失速的主要原因有,叶片来流攻角过大,使得压气机转子叶片吸力面在大正攻角发生分离;另外叶片失速的发生与叶片尖部区域的流动情况有很大关系,多数压气机都存在顶部区域事先失速的现象。
3、为什么大气温度低时燃机的出力高而排烟温度低，大气温度高时燃机的出力低而排烟温度高？答：大气温度低，导致燃机的T3温度降低进而排烟温度降低，控制系统为维持正常的T3温度和排烟温度，相应的增大燃料量来提高燃烧室的温度，燃料量的增加直接提高了燃机的出力。
因燃机吸入的空气量具有一定的过量系数且透平做功增加，因此必然导致排烟温度的稍稍降低。
大气温度高时，燃机的T3温度升高进而排烟温度也相应升高，控制系统须减少燃料量来降低排烟温度，燃机做功减少，空气量减少，导致排烟温度提高。
