现场总线控制网络与网络集成------------

一，工业总线三种基本类型*传感器级总线，即485总线网络*设备级总线，即HART总线网络*现场总线，即FieldBus现场总线网络现场总线定义：现场总线是指以工厂内的测量和控制机器间的数字通讯为主的网现场总线分为以下几种：下面就几种主流的现场总线做一简单介绍。

1、基金会现场总线（FoundationFieldbus 简称FF）这是以美国Fisher-Rousemount公司为首的联合了横河、ABB、西门子、英维斯等80家公司制定的ISP协议和以Honeywell公司为首的联合欧洲等地150余家公司制定的WorldFIP协议于1994年9月合并的。

该总线在过程自动化领域得到了广泛的应用，具有良好的发展前景。

基金会现场总线采用国际标准化组织ISO的开放化系统互联OSI的简化模型（1，2，7层），即物理层、数据链路层、应用层，另外增加了用户层。

FF分低速H1和高速H2两种通信速率，前者传输速率为31.25Kbit/秒，通信距离可达1900m，可支持总线供电和本质安全防爆环境。

后者传输速率为1Mbit/秒和2.5Mbit/秒，通信距离为750m和500m，支持双绞线、光缆和无线发射，协议符号IEC1158-2标准。

FF的物理媒介的传输信号采用曼切斯特编码。

2、CAN（ControllerAreaNetwork控制器局域网）最早由德国BOSCH公司推出，它广泛用于离散控制领域，其总线规范已被ISO国际标准组织制定为国际标准，得到了Intel、Motorola、NEC等公司的支持。

CAN协议分为二层：物理层和数据链路层。

CAN的信号传输采用短帧结构，传输时间短，具有自动关闭功能，具有较强的抗干扰能力。

CAN支持多主工作方式，并采用了非破坏性总线仲裁技术，通过设置优先级来避免冲突，通讯距离最远可达10KM/5Kbps/s，通讯速率最高可达40M /1Mbp/s，网络节点数实际可达110个。

已有多家公司开发了符合CAN协议的通信芯片。

（完整版）现场总线试题..I. 现在各种总线及标准不下⼆百种，其中PROFIBUS现场总线、FF现场总线、LONWORKS 总线、WorldFip现场总线、P-NET现场总线_等是具有⼀定影响和⼰占有⼀定市场份额的总线。

2 . PROFIBUS协议结构是以开放式系统互联⽹络为参考模型，该模型共有七层，PROFIBUS —DP定义了其中的第⼀、⼆层和⽤户接⼝。

3?利⽤OLM模块进⾏⽹络拓朴可分为三种⽅式总线型、星型、冗余环型。

4.有多种电源模块可以为S7-300 PLC和需要24V直流的传感器/执⾏器供电，如:PS305电源模块是直流供电,PS307电源模块是交流供电。

5?每个数字量模块的地址寄存器⾃动按_4个字节分配，不管实际的I/O点数是否与之相同。

6?⼯⼚⾃动化⽹络的分层结构为现场设备层、车间监控层和⼯⼚管理层三个层次。

7. OPT只适合连接_1_个⽆光纤接⼝的PROFIBUS站点到集成光纤接⼝的光纤⽹上，OBT是⼀个_有源的⽹络元件,在⽹段⾥也是⼀个站点。

& PROFIBUS-DP系统⾏为有停⽌、清除、运⾏三种状态。

9. STEP7块的类型有组织块，功能,功能块,背景数据块、共享数据块以及系统功能和系统功能块10. PROFINET⽀持下列三种通信⽅式TCP/IP标准通讯,实时（RT）通讯,同步实时（IRT）通讯。

II. STEP7中的数据类型分为三类基本数据类型,复杂数据类型和参数数据类型。

12. PROFIBUS-DP系统可包括第⼀类DP主站设备, 第⼆类DP主站设备,DP从站设备三种不同设备13. PROFIBUS-DP 是⼀种现场级主从循环的诵信,⽤⼲⾃动控制系统和分散的现场设备的通信,可取代24V DC 或4—20mA 信号传输14. PROFINET由PROFIBUS国际组织推出，是新⼀代基于⼯业以太⽹的⾃动化总线标准.PROFINET主要有两种应⽤⽅式CBA适合模块化分布式的应⽤；I/O 适合分布式智能站点之间通信的应⽤15. ⼀个S7-300站最多可以有⼀个主机架和三个扩展机架16. RS-485传输是PROFIBUS最常⽤的⼀种传输技术，常称为H2,采⽤的电缆是屏蔽双绞线17. RS485 , IEC1158-2 ,和光纤是PROFIBUS提供的三种数据传输类型18. 西门⼦PLC有三种类型的启动模式暖启动,冷启动和热启动19. FC和FB的临时变量储存在系统的本地数据堆栈中,当FC或FB调⽤完毕后，这些变量空间就会被释放126 ,因此临时变量仅在FC或FB调⽤期间有效20. PROFIBUS-DP允许构成单主站或多主站系统，在同⼀总线上最多可连接126个站点.单主站系统总线运⾏阶段，总线上只有丄个活动主站，多主站系统总线运⾏阶段，总线上有—个主站21. 多主系统中，主站必须得到响应才能和其从站进⾏通信。

南京理工大学紫金学院工业自动化网络技术及应用课程论文课题名称：现场总线技术之基金会现场总线班级：11自动化姓名：曹峰学号：110603123指导教师：李艳实验学期：大四上现场总线技术之基金会现场总线1 现场总线技术现场总线是当今自动化领域技术发展的热点之一，被誉为自动化领域的计算机局域网。

他的出现，标志着工业控制技术领域又一个新时代的开始，并将对该领域的发展产生重要的影响 。

1.1 现场总线概述现场总线是安装在生产过程区域的现场设备/仪表与控制室内的自动控制装置/系统之间的一种串行、数字式、多点通信的数据总线。

其中，"生产过程"包括断续生产过程和连续生产过程两类。

或者，现场总线是以单个分散的、数字化、智能化的测量和控制设备作为网络节点，用总线相连接，实现相互交换信息，共同完成自动控制功能的网络系统与控制系统。

现场总线（Fieldbus）是80年代末、90年代初国际上发展形成的，用于过程自动化、制造自动化、楼宇自动化等领域的现场智能设备互连通讯网络。

它作为工厂数字通信网络的基础，沟通了生产过程现场及控制设备之间及其与更高控制管理层次之间的联系。

它不仅是一个基层网络，而且还是一种开放式、新型全分布控制系统。

这项以智能传感、控制、计算机、数字通讯等技术为主要内容的综合技术，已经受到世界范围的关注，成为自动化技术发展的热点，并将导致自动化系统结构与设备的深刻变革。

现场总线控制系统（FCS）是顺应智能现场仪表而发展起来的。

它的初衷是用数字通讯代替4－20mA模拟传输技术，但随着现场总线技术与智能仪表管控一体化（仪表调校、控制组态、诊断、报警、记录）的发展，在控制领域内引起了一场前所未有的革命。

控制专家们纷纷预言：FCS将成为21世纪控制系统的主流。

1.2 现场总线分类自80年代末以来，有几种现场总线技术已逐渐形成其影响并在一些特定的领域显示了自己的优势。

他们具有各自的优点，显示了较强的生命力。

什么是现场总线？随着计算机、控制、通信、网络等技术的发展，作为工业控制数字化、智能化与网络化典型代表的现场总线（FieldBus）技术也得到了发展迅速、影响巨大，引起了工程技术界的普遍兴趣与重视，使计算机控制系统逐步从集散控制系统（DistributedControlSystem DCS）走向以现场总线位基础的分布式现场总线控制系统（FieldbusControlSystem,FC S），被誉为工业自动化领域具有革命性的新技术。

现场总线技术是20世纪80年代中期在国际上发展起来的一种工业控制技术。

通俗地讲，现场总线就是用在现场的总线技术，和计算机内部的总线概念一样，但是由于现场的特殊环境（如温度，安装条件，干扰等等），不同于计算机通常用于室内，为了区别，所以我们把这种总线称为现场总线。

现场总线是当今自动化领域技术发展的热点之一。

现场总线被誉为自动化领域的计算机局域网1．1、现场总线的特点根据国际电工委员会（IEC）和美国仪表协会(ISA)对现场总线的定义：现场总线是连接智能现场设备和自动化系统的数字、双向传输、多分支结构的通信网络，它的关键标志是能支持双向多节点、总线式的全数字通讯，具有可靠性高、稳定性好、抗干扰能力强、通信速率快、系统安全、造价低廉、维护成本低等特点。

国际电工协会（IEC）的SP50委员会对现场总线有以下三点要求：（1）同一数据链上过程控制单元（PCU）、PLC等与数字1/0设备互连；（2）现场总线控制器可对总线上的多个操作站、传感器及执行机构等进行数据存取；（3）通信媒体安装费用较低。

SP50委员会提出的两种现场总线结构模型是：●星型总线用短距离、廉价、低速率电缆取代模拟信号传输线●总线型总线数据传输距离长、速率高，采用点对点、点对多点和广播式通信方式2．2、现场总线技术特征现场总线完整地实现了控制技术、计算机技术与通信技术的集成，具有以下几项技术特征。

（1）现场设备已成为以微处理器为核心的数字化设备，彼此通过传输媒体（双绘线、同轴电缆或光纤）以总线拓扑相连；（2）网络数据通信采用基带传输（即数字数据数字传输），数据传输速率高（为Mbit/s或10Mbit/s级），实时性好，抗干扰能力强；（3）废气了集散控制系统（DCS）中的I/O控制站，将这一级功能分配给通信网络完成；（4）分散的功能模块，便于系统维护、管理与扩展，提高可靠性；（5）开放式互连结构，既可与同层网络相连，也可通过网络互连设备与控制级网络或管理信息级网络相连；（6）互操作性，在遵守同一通信协议的前提下，可将不同厂家的现场设备产品统一组态，构成所需要的网络。

仪表工基础知识－－DCS等名词解释一、DCS－－－－分布式控制系统1、什么是DCS？ DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。

2、 DCS有什么特点？ DCS是计算机技术、控制技术和网络技术高度结合的产物。

DCS通常采用若干个控制器（过程站）对一个生产过程中的众多控制点进行控制，各控制器间通过网络连接并可进行数据交换。

操作采用计算机操作站，通过网络与控制器连接，收集生产数据，传达操作指令。

因此，DCS的主要特点归结为一句话就是：分散控制集中管理。

3、 DCS的结构是怎样的？上图是一个较为全面的DCS系统结构图，从结构上划分，DCS包括过程级、操作级和管理级。

过程级主要由过程控制站、I/O单元和现场仪表组成，是系统控制功能的主要实施部分。

操作级包括：操作员站和工程师站，完成系统的操作和组态。

管理级主要是指工厂管理信息系统（MIS系统），作为DCS更高层次的应用，目前国内纸行业应用到这一层的系统较少。

4、 DCS的控制程序是由谁执行的？DCS的控制决策是由过程控制站完成的，所以控制程序是由过程控制站执行的。

5、过程控制站的组成如何?DCS的过程控制站是一个完整的计算机系统，主要由电源、CPU（中央处理器）、网络接口和I/O组成6、什么是DCS 的开放性？DCS的开放性是指DCS能通过不同的接口方便地与第三方系统或设备连接，并获取其信息的性能。

这种连接主要是通过网络实现的，采用通用的、开放的网络协议和标准的软件接口是DCS开放性的保障。

7、什么是系统冗余？在一些对系统可靠性要求很高的应用中，DCS的设计需要考虑热备份也就是系统冗余，这是指系统中一些关键模块或网络在设计上有一个或多个备份，当现在工作的部分出现问题时，系统可以通过特殊的软件或硬件自动切换到备份上，从而保证了系统不间断工作。

通常设计的冗余方式包括：CPU冗余、网络冗余、电源冗余。

第一章计算机控制系统概述习题与思考题1.1什么是计算机控制系统？计算机控制系统较模拟系统有何优点？举例说明。

解答：由计算机参与并作为核心环节的自动控制系统，被称为计算机控制系统。

与模拟系统相比，计算机控制系统具有设计和控制灵活，能实现集中监视和操作，能实现综合控制，可靠性高，抗干扰能力强等优点。

例如，典型的电阻炉炉温计算机控制系统，如下图所示：For personal use only in study and research; not for commercial use炉温计算机控制系统工作过程如下：电阻炉温度这一物理量经过热电偶检测后，变成电信号（毫伏级），再经变送器变成标准信号（1-5V或4-20mA）从现场进入控制室；经A/D 转换器采样后变成数字信号进入计算机，与计算机内部的温度给定比较，得到偏差信号，该信号经过计算机内部的应用软件，即控制算法运算后得到一个控制信号的数字量，再经由D/A转换器将该数字量控制信号转换成模拟量；控制信号模拟量作用于执行机构触发器，进而控制双向晶闸管对交流电压（220V）进行PWM调制，达到控制加热电阻两端电压的目的；电阻两端电压的高低决定了电阻加热能力的大小，从而调节炉温变化，最终达到计算机内部的给定温度。

由于计算机控制系统中，数字控制器的控制算法是通过编程的方法来实现的，所以很容易实现多种控制算法，修改控制算法的参数也比较方便。

还可以通过软件的标准化和模块化，这些控制软件可以反复、多次调用。

又由于计算机具有分时操作功能，可以监视几个或成十上百个的控制量，把生产过程的各个被控对象都管理起来，组成一个统一的控制系统，便于集中监视、集中操作管理。

计算机控制不仅能实现常规的控制规律，而且由于计算机的记忆、逻辑功能和判断功能，可以综合生产的各方面情况，在环境与参数变化时，能及时进行判断、选择最合适的方案进行控制，必要时可以通过人机对话等方式进行人工干预，这些都是传统模拟控制无法胜任的。

总线基本概念部分1、现场总线的概念P1：现场总线是一种应用于生产现场,在现场设备之间、现场设备与控制装置之间实行双向、串行、多节点数字通信的技术。

2、现场总线的5个发展阶段P2：》基地式气动仪表控制系统》电动单元组合式模拟仪表控制系统》集中式数字控制系统》集散控制系统DCS》现场总线控制系统FCS3、现场总线分类P3：(目前现场总线产品主要是低速总线产品，应用于运行速率较低的领域，对网络的性能要求不是很高。

高速现场总线主要应用于控制网内的互连,连接控制计算机、PLC 等智能程度较高、处理速度快的设备，以及实现低速现场总线网桥间的连接,它是充分实现系统的全分散控制结构所必须的。

) 传感器总线和设备总线统称为现场总线；按通信帧的长短，把数据传输总线分为：传感器总线,设备总线和现场总线；ASI总线，传感器总线，位级数据总线；CAN总线，设备总线，字节级数据总线；ControlNet，PROFIBUS，Foundation Fieldbus总线，现场总线，数据块级数据总线；4、现场总线的技术特点P8:•1.系统的开放性•2.可操作性与互用性•3.现场设备的智能化与功能自治性•5。

对现场环境的适应性5、现场总线的优势与劣势P9：优势：1.节省硬件数量与投资；2。

节省安装费用;3.节约维护开销；3.用户具有高度的系统集成主动权；4.提高了系统的准确性与可靠性劣势：网络通信中数据包的传输延迟，通信系统的瞬时错误和数据包丢失，发送与到达次序的不一致等，都会破坏传统控制系统原本具有的确定性，是的控制系统的分析和综合变得更复杂，使控制系统的性能受到负面影响。

6、总线操作、总线仲裁概念P15总线操作：总线上数据发送者与接受者之间的连接-〉数据传送—〉脱开这一操作序列成为一次总线操作。

这里的连接指在相同或不同设备内，通信对象之间的逻辑绑定。

连接完成之后通信报文的发送与接收过程，或者数据的读写操作过程，称为数据传送.而脱开则指完成一次或多次总线操作后，断开发送者与接受者之间的连接关系，放弃对总线的占有权。

第一章1、简要说明现场总线、控制网络的定义答：现场总线是指将现场设备（如数字传感器、变送器、仪表与执行机构等）与工业操作单元、现场操作站等互联而成的通信网络，它的关键标志是能支持双向、分散、多节点、总线式的全数字通信，是工业控制网络向现场及发展的产物。

2、简要说明现场总线技术的特点答：现场总线是3C（计算机、通信、控制）技术的融合。

其技术特点是:信号输出全数字、控制能力全分散、标准统一全开放。

具体是（1）系统的开放性（2）互操作性与互用性（3）现场设备的智能化与功能自治性（4）系统结构的高度分散性（5）对现场环境的适应性。

3、简要说明网络化控制系统的结构组成答：由被控对象、执行器、传感器、网络时延、控制器组成4、网络化控制系统的主要技术特点有哪些答：主要有：1、结构网络化2、节点智能化3、控制现场化和功能分散化4、系统开放化和产品集成化5、对现场环境的适应性5、HART通信模型有那几层组成答：HART通信模型由3层组成：物理层、数据链路层和应用层6、与传统布线相比，P-NET现场总线技术在工业控制应用中具有哪些优势答：与传统布线相比，P-NET现长总线技术在工业控制应用中有很大的优势，它可以简化设计和安装，减少布线的数量和费用，避免各种设备故障的发生，实现更直接也更广泛的使用功能。

7.WorldFIP可用的运输速率有哪些，标准传输速率是多少？答：传输速率用于铜线的有31.25Kbit/s、1Mbit/s和2.5Mbit/s，其中1Mbit/s是标准速率。

第二章1、什么是差错控制答：在计算机通信中，为了提高通信系统的传输质量而提出的有效的检测错误并进行纠正的方法叫做差错检测和校正，简称为差错控制2、数据通信系统由哪几部分组成答：数据通信系统由数据信息的发送设备、接收设备、传输介质、传输报文、通信协议等几部分组成3、简要介绍通信系统的通信指标答：通信指标有1、有效性指标2、可靠性指标3、通信信道的频率特性4、介质宽带，信息传输的有效性指标和可靠性是通信系统最主要的指标4、数据传输方式有哪些？选取其中两种进行简要介绍答：数据传输方式是指数据代码的传输顺序和数据信号传输的同步方式，有串行传输与并行传输，同步传输与异步传输，位同步、字符同步与帧同步等几种在串行传输中，数据流以串行方式逐位地在一条信道上传输，每次只能发送一个数据位，发送方必须确定是先发送数据字节的高位还是低位。

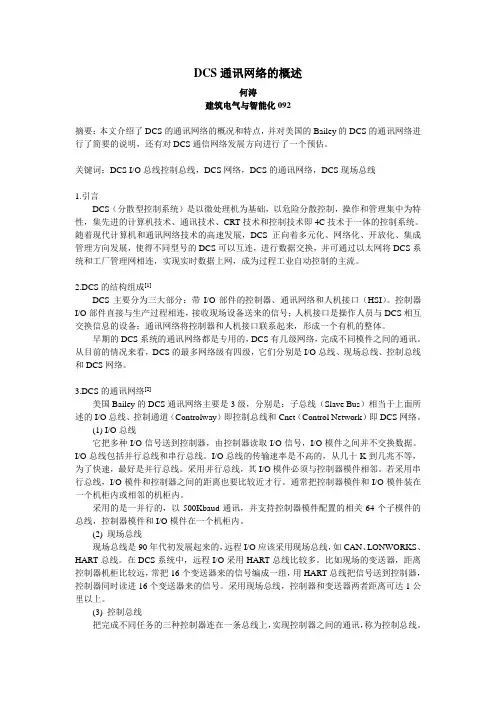

DCS通讯网络的概述何涛建筑电气与智能化092摘要：本文介绍了DCS的通讯网络的概况和特点，并对美国的Bailey的DCS的通讯网络进行了简要的说明，还有对DCS通信网络发展方向进行了一个预估。

关键词：DCS I/O总线控制总线，DCS网络，DCS的通讯网络，DCS现场总线1.引言DCS（分散型控制系统）是以微处理机为基础，以危险分散控制，操作和管理集中为特性，集先进的计算机技术、通讯技术、CRT技术和控制技术即4C技术于一体的控制系统。

随着现代计算机和通讯网络技术的高速发展，DCS正向着多元化、网络化、开放化、集成管理方向发展，使得不同型号的DCS可以互连，进行数据交换，并可通过以太网将DCS系统和工厂管理网相连，实现实时数据上网，成为过程工业自动控制的主流。

2.DCS的结构组成[1]DCS主要分为三大部分：带I/O部件的控制器、通讯网络和人机接口（HSI）。

控制器I/O部件直接与生产过程相连，接收现场设备送来的信号；人机接口是操作人员与DCS相互交换信息的设备；通讯网络将控制器和人机接口联系起来，形成一个有机的整体。

早期的DCS系统的通讯网络都是专用的，DCS有几级网络，完成不同模件之间的通讯。

从目前的情况来看，DCS的最多网络级有四级，它们分别是I/O总线、现场总线、控制总线和DCS网络。

3.DCS的通讯网络[2]美国Bailey的DCS通讯网络主要是3级，分别是：子总线（Slave Bus）相当于上面所述的I/O总线、控制通道（Controlway）即控制总线和Cnet（Control Network）即DCS网络。

(1) I/O总线它把多种I/O信号送到控制器，由控制器读取I/O信号，I/O模件之间并不交换数据。

I/O总线包括并行总线和串行总线。

I/O总线的传输速率是不高的，从几十K到几兆不等，为了快速，最好是并行总线。

采用并行总线，其I/O模件必须与控制器模件相邻。

若采用串行总线，I/O模件和控制器之间的距离也要比较近才行。

第一章现场总线控制系统（FCS）第一节概述现场总线控制系统（Fieldbus Control System，FCS）是继基地式气动仪表控制系统、电动单元组合式模拟仪表控制系统、集中式数字控制系统、集散控制系统（DCS）后的新一代控制系统。

由于它适应了工业控制系统向数字化、分散化、网络化、智能化发展的方向，给自动化系统的最终用户带来更大实惠和更多方便，并促使目前生产的自动化仪表、集散控制系统、可编程控制器（PLC）产品面临体系结构、功能等方面的重大变革，导致工业自动化产品的又一次更新换代，因而现场总线技术被誉为跨世纪的自控新技术。

一、现场总线的发展随着控制、计算机、通信、网络等技术的发展，信息交换的领域正在迅速覆盖从工厂的现场设备层到控制、管理的各个层次，从工段、车间、工厂、企业乃至世界各地的市场。

信息技术的飞速发展，引起了自动化系统结构的变革，逐步形成以网络集成自动化系统为基础的企业信息系统。

现场总线（Fieldbus）就是顺应这一形势发展起来的新技术。

1、什么是现场总线现场总线是应用在生产现场、在微机化测量控制设备之间实现双向串行多节点数字通信的系统，也被称为开放式、数字化、多点通信的底层控制网络。

它在制造业、流程工业、交通、楼宇等方面的自动化系统中具有广泛的应用前景。

现场总线技术将专用微处理器置入传统的测量控制仪表，使它们各自都具有了数字计算和数字通信能力，采用双绞线等作为总线，把多个测量控制仪表连接成的网络系统，并按公开、规X的通信协议，在位于现场的多个微机化测量控制设备之间以及现场仪表与远程监控计算机之间，实现数据传输与信息交换，形成各种适应实际需要的自动控制系统。

简而言之，它把单个分散的测量控制设备变成网络节点，以现场总线为纽带，把它们连接成可以相互沟通信息、共同完成自控任务的网络系统与控制系统。

它给自动化领域带来的变化，正如众多分散的计算机被网络连接在一起，使计算机的功能、作用发生的变化。

计算机控制技术的网络化、扁平化、智能化和综合化引言计算机控制技术系统是自动控制技术和计算机技术相结合的产物，利用计算机（通常称为工业控制计算机，简称工控机）来实现生产过程自动控制的系统，它由控制计算机本体（包括硬件、软件和网络结构）和控制对象两大部分组成。

随着计算机技术和现代控制理论的快速发展，计算机控制技术诞生并迅速蓬勃发展起来，其应用遍及国防、航空航天、工业、农业、医学等多种领域。

网络化现在，计算机技术和网络技术正在以迅猛的速度发展着，与此同时，各种层次的计算机网络在控制系统中的应用也越来越广泛，规模越来越大，控制系统的网络化时代渐渐到来。

除了集散控制系统外，现场总线控制系统也是计算机控制技术网络化下诞生的一个新的系统。

现场总线是顺应智能现场仪表而发展起来的一种开放型的数字通信技术，其发展的初衷是用数字通信代替一对一的I/O连接方式，把数字通信网络延伸到工业过程现场。

根据IEC和美国仪表协会ISA的定义，现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络，它的关键标志是能支持双向、多节点、总线式的全数字通信。

随着现场总线技术与智能仪表管控一体化(仪表调校、控制组态、诊断、报警、记录)的发展，这种开放型的工厂底层控制网络构造了新一代的网络集成式全分布计算机控制系统，即现场总线控制系统(简称FCS)。

传统的DCS系统由各种工作站通过局域网络连接而成，操作站和信息管理站完成系统的组态、监控和运行管理，现场测控站则完成生产过程信息的采集和控制。

DCS的主要问题是开放性差，分散不够，需要用大量的电缆传递信号。

FCS则突破了DCS系统中通信由专用网络的封闭系统来实现所造成的缺陷，把基于封闭、专用的解决方案变成了基于开放、通用标准化的解决方案，把集散系统结构变成了新型全分布式结构，把DCS控制站中基本且可独立的功能块彻底下放到现场智能仪表中去，从而构成虚拟控制站，更好地体现了DCS思想的精华。

现场总线百科名片现场总线结构图现场总线是指以工厂内的测量和控制机器间的数字通讯为主的网络，也称现场网络。

也就是将传感器、各种操作终端和控制器间的通讯及控制器之间的通讯进行特化的网络。

原来这些机器间的主体配线是ON/OFF、接点信号和模拟信号，通过通讯的数字化，使时间分割、多重化、多点化成为可能，从而实现高性能化、高可靠化、保养简便化、节省配线（配线的共享）。

现场总线简介 它是一种工业数据总线，是自动化领域中底层数据通信网络。

按照IEC的解释 现场总线是指安装在制造或过程区域的现场装置与控制室内的自动装置之间的数字式、串行、多点通信的数据总线。

简单说，现场总线就是以数字通信替代了传统4-20mA模拟信号及普通开关量信号的传输。

定义 是连接智能现场设备和自动化系统的全数字、双向、多站的通信系统。

主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。

主要用于 制造业、流程工业、交通、楼宇、电力等方面的自动化系统中。

典型的现场总线技术 2003年4月，IEC61158 Ed.3现场总线标准第3版正式成为国际标准，规定10种类型的现场总线。

Type 1 TS61158现场总线 Type 2 ControlNet和Ethernet/IP现场总线 Type 3 Profibus现场总线 Type 4 P-NET现场总线 Type 5 FF HSE现场总线 Type 6 SwiftNet现场总线 Type 7 World FIP现场总线 Type 8 Interbus现场总线 Type 9 FF H1现场总线 Type 10 PROFInet现场总线现场总线的特点及优点 (1) 全数字化通信 (2) 开放型的互联网络 (3) 互可操作性与互用性 (4) 现场设备的智能化 (5) 系统结构的高度分散性 (6) 对现场环境的适应性现场总线的特点 现场控制设备具有通信功能，便于构成工厂底层控制网络。

十种类型现场总线的体系结构目录综述 (2)1 Type1 TS61158 现场总线 (2)2 Type2 ControlNet和Ethernet/IP现场总线 (3)3 Type3 Profibus 现场总线 (4)4 Type4 P-NET现场总线 (5)5 Tpye5 FF HSE现场总线 (5)6 Type6 SwiftNet现场总线 (6)7 Type7 WorldFIP现场总线 (7)8 Type8 INTERBUS现场总线 (8)9 Type9 FF H1现场总线 (10)10 Type10 PROFI net现场总线 (10)综述按照国际电工委员会IEC/SC65C的定义，安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行和多点通信的数据总线称为现场总线。

根据使用场合和用途不同，现场总线又分为H1低速现场总线和H2高速现场总线。

IEC/SC65C最初定义H1总线为用于制造或过程区域的、通过两根传输线向现场装置供电的低速串行总线，H2总线为无需解决两线制供电，用于装置间传送信息的高速串行总线。

H1和H2总线相辅相成构成了完整的工业自动化系统信息通信网络。

经过长达15年的争论，IEC61158用于工业控制系统的现场总线国际标准于2000年初终于获得通过，现场总线之争逐渐随之退潮，IEC/SC65C/WG6现场总线标准委员会到此也完成了历史使命。

为了进一步完善IEC61158标准，IEC/SC65C成立了MT9现场总线修订小组，继续这方面的工作。

MT9工作组在原来8种类型现场总线的基础上不断完善扩充，于2001年8月制定出由10种类型现场总线组成的第三版现场总线标准，它们是：Type1 TS61158 现场总线、Type2 ControlNet 和Ethernet/IP 现场总线、Type3 Profibus现场总线、Type4 P-NET现场总线、Type5 FF HSE现场总线、Type6 Swift-Net 现场总线、Type7 WorldFIP现场总线、Type8 INTERBUS现场总线、Type9 FF H1现场总线以及Type10 PROFInet现场总线，该标准于2003年4月成为正式国际标准。
