工业控制网络(现场总线)

一，工业总线三种基本类型*传感器级总线，即485总线网络*设备级总线，即HART总线网络*现场总线，即FieldBus现场总线网络现场总线定义：现场总线是指以工厂内的测量和控制机器间的数字通讯为主的网现场总线分为以下几种：下面就几种主流的现场总线做一简单介绍。

1、基金会现场总线（FoundationFieldbus 简称FF）这是以美国Fisher-Rousemount公司为首的联合了横河、ABB、西门子、英维斯等80家公司制定的ISP协议和以Honeywell公司为首的联合欧洲等地150余家公司制定的WorldFIP协议于1994年9月合并的。

该总线在过程自动化领域得到了广泛的应用，具有良好的发展前景。

基金会现场总线采用国际标准化组织ISO的开放化系统互联OSI的简化模型（1，2，7层），即物理层、数据链路层、应用层，另外增加了用户层。

FF分低速H1和高速H2两种通信速率，前者传输速率为31.25Kbit/秒，通信距离可达1900m，可支持总线供电和本质安全防爆环境。

后者传输速率为1Mbit/秒和2.5Mbit/秒，通信距离为750m和500m，支持双绞线、光缆和无线发射，协议符号IEC1158-2标准。

FF的物理媒介的传输信号采用曼切斯特编码。

2、CAN（ControllerAreaNetwork控制器局域网）最早由德国BOSCH公司推出，它广泛用于离散控制领域，其总线规范已被ISO国际标准组织制定为国际标准，得到了Intel、Motorola、NEC等公司的支持。

CAN协议分为二层：物理层和数据链路层。

CAN的信号传输采用短帧结构，传输时间短，具有自动关闭功能，具有较强的抗干扰能力。

CAN支持多主工作方式，并采用了非破坏性总线仲裁技术，通过设置优先级来避免冲突，通讯距离最远可达10KM/5Kbps/s，通讯速率最高可达40M /1Mbp/s，网络节点数实际可达110个。

已有多家公司开发了符合CAN协议的通信芯片。

工业数据通信和控制网络（现场总线）现场总线技术现场总线控制系统（简称FCS）其结构模式为“工作站――现场总线智能仪表”二层结构，成本低、可靠性高，可实现真正的开放式互连系统结构。

操作站LANH2H1服务器H1现场总线现场设备124H1网桥H1H132现场设备H1现场总线现场总线FCS控制层32现场设备原理图控制系统应用图示例使用控制系统分布确定现场总线的接线H1现场总线#3网段控制室PCGreenLiquorStorageLT111LT112H1现场总线#2网段LT101Re-BurnedPurchasedLimeLimeDT109FT11019SC11124IP102IP104AIP104BCoolerSC11225SC1102320FT102AT10321TT104HeaterCV-101A/OAT106AT107AAT107BLT108SC10822H1现场总线#1网段TT105现场总线定义现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。

它的关键标志是能支持双向、多节点、总线式的全数字通讯。

网络节点网络体系包括IPC、PLC以及各种智能化的现场控制设备基于统一、规范的通信协议通过同一总线实现相互间的数据传输与信息共享位于生产控制的底层网络结构通信总线在现场设备中的延伸现场总线的发展1996年到1998年，国际性组织FF（现场总线基金会）和PNO（Profibus国际组织）先后发布了适于过程自动化的现场总线标准H1、H2（HSE）和Profibus-PA,H1和PA都在实际工程中开始应用。

1999年底，包含8种现场总线标准在内的国际标准IEC-61158开始生效，除H1、HSE和PA外，还有WorldFIP、Interbus、ControlNet、P-NET、SwiftNet等五种。

Profibus较适合于工厂自动化，CAN适用于汽车工业，FF总线(FoundationFieldbus)主要适用于过程控制现场总线的网络结构现场总线的星形网络结构现场总线的网络结构特点Ethernet/HighwayFiledbusIPC、PLC。

工业现场总线体系介绍工业现场总线（Industrial Fieldbus）是一种用于工业控制领域的通讯系统技术，它能够实现多个设备之间的数据交换和通信。

工业现场总线系统是由若干个节点组成的，每个节点可以连接一个或多个设备，包括传感器、执行器、PLC（可编程逻辑控制器）等。

总线系统可以实现设备之间的数据传输、控制指令传达等功能。

总线系统的主要作用是使各个设备之间可以实现信息的共享和集成。

传统的控制系统往往需要大量的硬件设备和复杂的布线，而总线系统可以通过一个统一的总线将各个设备连接在一起，大大减少了系统的复杂性和成本。

此外，总线系统还具有灵活性和可扩展性强的特点，可以根据实际需求对系统进行调整和升级。

工业现场总线的发展可以追溯到20世纪80年代初，当时的西门子公司首先提出了一种用于连接PLC的域总线系统，即PROFIBUS。

随后，其他公司也相继推出了自己的总线系统，如施耐德电气的Modbus、ABB的FieldBus和Yokogawa的HART等。

总线系统通常由以下几个组成部分构成：总线介质、节点、传输协议和应用软件。

总线介质是指传输信号的媒介，可以是电缆、光纤或无线信号。

不同的总线系统使用不同的总线介质，如PROFIBUS使用双绞线，而FOUNDATION Fieldbus使用双绞线或光纤。

节点是总线系统中的每个设备，每个节点都有唯一的地址。

节点可以是传感器、执行器、PLC等，它们通过总线与其他设备进行通信和数据交换。

节点可以发送和接收数据，根据命令进行相应的操作。

传输协议是总线系统中节点之间通信的规范和约定。

传输协议定义了数据的格式、传输速率、错误检测和纠正等功能。

不同的总线系统使用不同的传输协议，如PROFIBUS使用RS-485作为物理层协议，而FOUNDATION Fieldbus使用HART作为物理层协议。

应用软件是用于配置和管理总线系统的软件。

应用软件可以用于设置节点的地址、数据采集和监控、故障诊断等功能。

⼯业控制⽹络复习重点⼯业控制⽹络题型：填空（15*1’）选择（10）分析（2）简答（5）操作（10’）第⼀章1.现场总线定义：国际电⼯委员会制定的国际标准IEC61158对现场总线（fieldbus）的定义：安装在制造或过程区域的现场装置与控制室内的⾃动控制装置之间的数字式、串⾏、多点通信的数据总线称为现场总线。

现场总线——控制⽹络现场总线——⼯业电话线现场总线——底层控制⽹络2.输⼊输出设备总线上的数据输⼊设备：包括按钮、传感器、接触器、变送器、阀门等，传输其位置状态、参数值等数据；总线上的输出数据⽤于：驱动信号灯、接触器、开关、阀门等。

3.现场总线特点适应⼯业应⽤环境。

要求实时性强，可靠性⾼，安全性好。

多为短帧传送。

(短帧传输体现实时性)通信的传输速率相对较低。

4.⼏种现场总线Foundation Fieldbus，FFLonWorksProfibusControlNetDeviceNetCANHart5.现场总线系统组成与组织结构硬件：◆总线电缆，⼜称为通信线、通信介质（媒体/媒介/介体）。

◆连接在通信线上的设备称为总线设备，亦称为总线装置、节点（主节点、从节点）、站点（主站、从站）。

软件包括：系统平台软件：为系统构建、运⾏以及为系统应⽤软件编程⽽提供环境、条件或⼯具的基础软件。

包括组态⼯具软件、组态通信软件、监控组态软件和设备编程软件。

系统应⽤软件：为实现系统以及设备的各种功能⽽编写的软件，包括系统⽤户程序软件、设备接⼝通信软件和设备功能软件。

6.在现场总线控制系统中，总线设备主要分为6类变送器／传感器（输⼊设备）；执⾏器（输出设备）；控制器；监控／监视计算机；⽹桥／⽹关/中继器/集线器/交换机/路由器（⽹络互联设备）；其他现场总线设备（HMI）。

7.现场总线技术特点：1、现场通信⽹络2、数字通信⽹络3、系统的开放性4、现场设备互连⽹络5、系统结构和功能⾼度分散性6、互操作性与互换性⽹络优点（5个）：1、导线和连接附件⼤量减少2、仪表和输⼊／输出转换器（卡件）⼤量减少3、设计、安装和调试费⽤⼤⼤降低4、维护开销⼤幅度下降5、提⾼了系统的可靠性6、提⾼了系统的测量与控制精度7、系统具有优异的远程监控功能8、系统具有强⼤的（远程）故障诊断功能9、⽤户具有⾼度的系统集成主动权10、现场设备更换和系统扩展更为⽅便11、为企业信息系统的构建创造了重要条件12.概括现场总线是综合⾃动化的发展需要综合⾃动化要求对企业信息的优化利⽤。

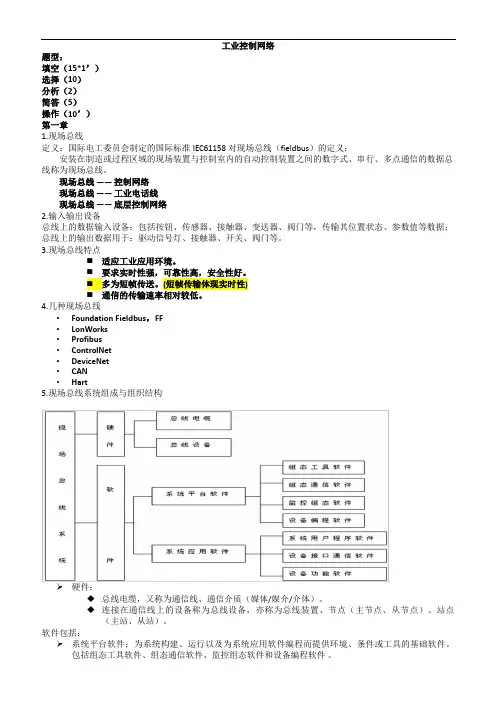

工业控制网络题型：填空（15*1’）选择（10）分析（2）简答（5）操作（10’）第一章1.现场总线定义：国际电工委员会制定的国际标准IEC61158对现场总线（fieldbus）的定义：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。

现场总线——控制网络现场总线——工业电话线现场总线——底层控制网络2.输入输出设备总线上的数据输入设备：包括按钮、传感器、接触器、变送器、阀门等，传输其位置状态、参数值等数据；总线上的输出数据用于：驱动信号灯、接触器、开关、阀门等。

3.现场总线特点⏹适应工业应用环境。

⏹要求实时性强，可靠性高，安全性好。

⏹多为短帧传送。

(短帧传输体现实时性)⏹通信的传输速率相对较低。

4.几种现场总线•Foundation Fieldbus，FF•LonWorks•Profibus•ControlNet•DeviceNet•CAN•Hart5.现场总线系统组成与组织结构➢硬件：◆总线电缆，又称为通信线、通信介质（媒体/媒介/介体）。

◆连接在通信线上的设备称为总线设备，亦称为总线装置、节点（主节点、从节点）、站点（主站、从站）。

软件包括：➢系统平台软件：为系统构建、运行以及为系统应用软件编程而提供环境、条件或工具的基础软件。

包括组态工具软件、组态通信软件、监控组态软件和设备编程软件。

➢系统应用软件：为实现系统以及设备的各种功能而编写的软件，包括系统用户程序软件、设备接口通信软件和设备功能软件。

6.在现场总线控制系统中，总线设备主要分为6类➢变送器／传感器（输入设备）；➢执行器（输出设备）；➢控制器；➢监控／监视计算机；➢网桥／网关/中继器/集线器/交换机/路由器（网络互联设备）；➢其他现场总线设备（HMI）。

7.现场总线技术特点：1、现场通信网络2、数字通信网络3、系统的开放性4、现场设备互连网络5、系统结构和功能高度分散性6、互操作性与互换性网络优点（5个）：1、导线和连接附件大量减少2、仪表和输入／输出转换器（卡件）大量减少3、设计、安装和调试费用大大降低4、维护开销大幅度下降5、提高了系统的可靠性6、提高了系统的测量与控制精度7、系统具有优异的远程监控功能8、系统具有强大的（远程）故障诊断功能9、用户具有高度的系统集成主动权10、现场设备更换和系统扩展更为方便11、为企业信息系统的构建创造了重要条件12.概括现场总线是综合自动化的发展需要综合自动化要求对企业信息的优化利用。

《⼯业控制⽹络》课程教学⼤纲《⼯业控制⽹络》课程教学⼤纲课程编码：T1060260课程中⽂名称：⼯业控制⽹络课程英⽂名称：INDUSTRIAL CONTROL NETWORK总学时：40讲课学时：28实验学时：12学分:2.5授课对象：电⽓⼯程及其⾃动化专业先修课程：电路集成电⼦技术嵌⼊式系统原理及应⽤⼀、课程教学⽬的⼯业控制⽹络即现场总线是3C（Computer,Communication and Control）技术发展汇集成的结合点，是信息技术、数字化智能化⽹络发展到现场的结果。

现场总线是⾃动化及电⽓⼯程领域当前和今后的发展热点。

现场总线已在国民经济各个领域和国防领域中获得了⼴泛应⽤，⽽且应⽤得越来越普遍。

例如，对于电⽓⼯程领域，在现代电机驱动与控制装置（如变频器）中、在数字化变电站、配电系统/继电保护装置中、在智能电器中、在楼宇⾃动化装置中，⼏乎均要求配置现场总线通信接⼝；对于国防领域，在航空航天设备、舰船、装甲车辆中均使⽤了现场总线系统。

本课程以现场总线基本技术及其节点设计为主要内容，⽬的是使学⽣掌握现场总线通信与⽹络基本知识，学会阅读并理解现场总线协议/规范，能够设计⼀般设备的现场总线通信接⼝，掌握典型现场总线系统的基本应⽤技术，并为学⽣进⾏现场总线系统设计和现场总线分析奠定⼀定的基础。

⼆、教学内容及基本要求本课程的主要内容包括计算机⽹络与现场总线的基础知识、国际标准现场总线及其它主流现场总线协议/规范、现场总线节点设计以及现场总线系统应⽤技术基础。

第1章绪论现场总线的发展历程、概念、组成、技术特点与优点，标准及应⽤领域。

第2章数据通信与计算机⽹络基础数据编码⽅式、信号传输⽅式、通信⽅式等数据通信基础知识；⽹络拓扑结构、传输介质、硬件组成与介质访问控制⽅式等计算机⽹络基础知识；协议分层、接⼝和服务、服务原语等计算机⽹络基本理论；OSI参考模型和TCP/IP参考模型及其优缺点，OSI参考模型与TCP/IP参考模型的⽐较。

数据通信与工业控制网络知识点总结在当今高度自动化和智能化的工业生产环境中，数据通信与工业控制网络扮演着至关重要的角色。

它们是实现工业设备之间高效、准确信息传递和协同工作的关键基础设施。

接下来，让我们一起深入了解这一领域的重要知识点。

一、数据通信基础数据通信是指在不同设备之间传输数据的过程。

这包括了数据源的生成、数据的编码与调制、数据的传输介质选择以及数据的接收和解码。

（一）数据编码与调制在数据通信中，为了使数据能够在传输介质中有效传输，需要对原始数据进行编码和调制。

常见的编码方式有不归零编码（NRZ）、曼彻斯特编码和差分曼彻斯特编码等。

而调制则是将数字信号转换为模拟信号的过程，常见的调制方式有幅移键控（ASK）、频移键控（FSK）和相移键控（PSK）等。

（二）传输介质传输介质是数据传输的物理路径，常见的有双绞线、同轴电缆、光纤和无线介质等。

双绞线成本较低，适用于短距离传输；同轴电缆具有较好的抗干扰能力，常用于有线电视和早期的网络布线；光纤则具有极高的带宽和传输距离，适用于高速、长距离的数据传输；无线介质如 WiFi、蓝牙等则提供了便捷的移动性和灵活性。

（三）数据传输方式数据传输可以分为串行传输和并行传输。

串行传输是逐位依次传输数据，线路成本低，适用于远距离传输；并行传输则是同时传输多位数据，速度快但线路复杂，成本高，适用于短距离、高速传输。

二、工业控制网络的类型工业控制网络根据应用场景和需求的不同，可以分为多种类型。

（一）现场总线现场总线是一种用于工业现场设备之间通信的网络，如CAN 总线、Profibus 总线等。

它具有实时性强、可靠性高、成本低等优点，广泛应用于制造业、自动化生产线等领域。

（二）工业以太网工业以太网是将以太网技术应用于工业控制领域，它在以太网的基础上增加了实时性、可靠性和安全性等方面的特性，能够满足工业控制对网络性能的要求。

（三）无线网络随着无线技术的发展，工业无线网络也逐渐得到应用，如 Zigbee、WirelessHART 等。

一、概念题1、现场总线答：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。

2、模拟数据编码答：分别用模拟信号的不同幅度、不同频率、不同相位来表达数据的0，1状态的，称为模拟数据编码。

3、数字数据编码答：用高低电平的矩形脉冲信号来表达数据的0，1状态的，称为数字数据编码。

4、单极性码答：信号电平是单极性的数字数据编码。

5、双极性编码答：信号电平为正、负两种极性的数字数据编码。

6、归零码（RZ）答：在每一位二进制信息传输之后均返回零电平的数字数据编码。

7、非归零码（NRZ）答：在整个码元时间内维持有效电平的数字数据编码。

8、差分码用电平的变化与否来代表逻辑“1”和“0的数字数据编码。

9、基带传输答：就是在数字通信的信道上按数据波的原样进行传输，不包含有任何调制10、载波传输答：采用数字信号对载波进行调制后实行传输。

11、单工通信答：就是指传送的信息始终是一个方向，而不进行与此相反方向的传送。

12、半双工通信答：是指信息流可在两个方向上传输，但同一时刻只限于一个方向传输13、全双工通信是指能同时作双向通信。

14、广播式网络答：仅有一条通信信道，由网络上的所有机器共享。

短的消息，即按某种语法组织的分组或包，可以被任何机器发送并被其它所有的机器接收。

分组的地址字段指明此分组应被哪台机器接收。

一旦收到分组，各机器将检查它的地址字段。

如果是发送给它的，则处理该分组，否则将它丢弃。

15、点到点网络由一对对机器之间的多条连接构成。

为了能从源到达目的地，这种网络上的分组可能必须通过一台或多台中间机器。

16、类一组表示同种系统组件的对象。

一个类是一个对象的一种概括。

一个类中所有的对象在形式和行为上是相同的，但是它们可以包含不同的属性值。

17、实例一个对象的一个明确的真实（物理）事件。

18、属性一个对象的一个外部可视特性或特点的一种描述。

19、仅限组2服务器一个UCMM非能力的和必须使用预定义主/从连接组来建立通信的从站。

一、实验目的1. 理解现场总线的基本概念和原理。

2. 掌握现场总线的硬件连接和软件配置方法。

3. 学习使用现场总线进行数据传输和设备控制。

4. 分析现场总线在实际应用中的优缺点。

二、实验原理现场总线（Field Bus）是一种用于工业自动化领域的通信网络，主要用于连接现场设备和控制系统。

它具有以下特点：1. 串行通信：现场总线采用串行通信方式，可以实现多节点之间的数据传输。

2. 多点通信：现场总线支持多点通信，可以实现多个设备之间的数据交换。

3. 抗干扰能力强：现场总线具有较好的抗干扰能力，可以在恶劣的工业环境中稳定运行。

本实验采用CAN总线（Controller Area Network）作为现场总线的通信协议，其基本原理如下：1. CAN总线采用双绞线作为传输介质，具有较高的抗干扰能力。

2. CAN总线采用多主从通信方式，任何一个节点都可以主动发送数据。

3. CAN总线采用帧结构进行数据传输，包括标识符、数据、校验和等字段。

三、实验内容1. 硬件连接（1）连接CAN总线模块和单片机开发板。

（2）连接电源线和地线。

（3）连接杜邦线，将CAN模块的TXD、RXD、GND等引脚与单片机开发板的相应引脚连接。

2. 软件配置（1）编写单片机程序，初始化CAN控制器，配置波特率、消息ID、接收滤波器等参数。

（2）编写数据发送和接收程序，实现节点之间的数据传输。

3. 实验步骤（1）启动单片机程序，初始化CAN控制器。

（2）发送数据：在主节点上编写发送程序，发送一个数据帧。

（3）接收数据：在从节点上编写接收程序，接收主节点发送的数据帧。

（4）分析接收到的数据，验证数据传输的正确性。

四、实验结果与分析1. 数据传输成功通过实验，成功实现了主从节点之间的数据传输。

发送的数据帧被从节点正确接收，验证了现场总线通信的正确性。

2. 波特率设置实验中，根据实际需求设置了不同的波特率。

结果表明，在不同波特率下，数据传输仍然稳定可靠。

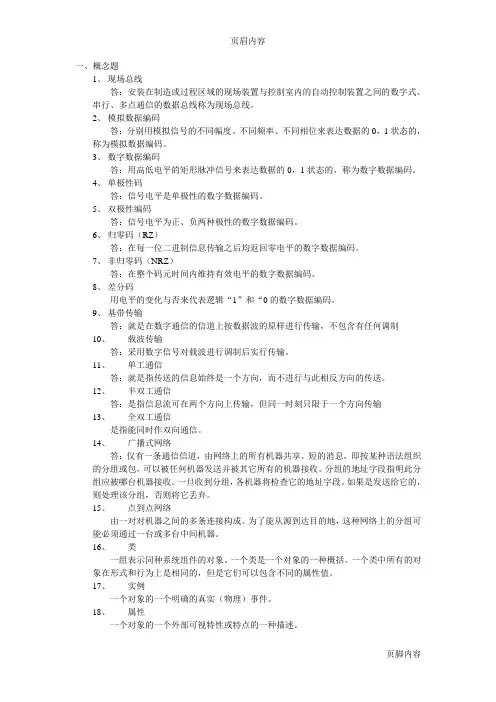

页眉内容一、概念题1、现场总线答：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。

2、模拟数据编码答：分别用模拟信号的不同幅度、不同频率、不同相位来表达数据的0，1状态的，称为模拟数据编码。

3、数字数据编码答：用高低电平的矩形脉冲信号来表达数据的0，1状态的，称为数字数据编码。

4、单极性码答：信号电平是单极性的数字数据编码。

5、双极性编码答：信号电平为正、负两种极性的数字数据编码。

6、归零码（RZ）答：在每一位二进制信息传输之后均返回零电平的数字数据编码。

7、非归零码（NRZ）答：在整个码元时间内维持有效电平的数字数据编码。

8、差分码用电平的变化与否来代表逻辑“1”和“0的数字数据编码。

9、基带传输答：就是在数字通信的信道上按数据波的原样进行传输，不包含有任何调制10、载波传输答：采用数字信号对载波进行调制后实行传输。

11、单工通信答：就是指传送的信息始终是一个方向，而不进行与此相反方向的传送。

12、半双工通信答：是指信息流可在两个方向上传输，但同一时刻只限于一个方向传输13、全双工通信是指能同时作双向通信。

14、广播式网络答：仅有一条通信信道，由网络上的所有机器共享。

短的消息，即按某种语法组织的分组或包，可以被任何机器发送并被其它所有的机器接收。

分组的地址字段指明此分组应被哪台机器接收。

一旦收到分组，各机器将检查它的地址字段。

如果是发送给它的，则处理该分组，否则将它丢弃。

15、点到点网络由一对对机器之间的多条连接构成。

为了能从源到达目的地，这种网络上的分组可能必须通过一台或多台中间机器。

16、类一组表示同种系统组件的对象。

一个类是一个对象的一种概括。

一个类中所有的对象在形式和行为上是相同的，但是它们可以包含不同的属性值。

17、实例一个对象的一个明确的真实（物理）事件。

18、属性一个对象的一个外部可视特性或特点的一种描述。

19、仅限组2服务器一个UCMM非能力的和必须使用预定义主/从连接组来建立通信的从站。

现场总线及工业控制网络汤旻安课后题答案
1、简要说明现场总线、控制网络的定义。

答:现场总线是指将现场设备(如数字传感器、变送器、仪表与执行机构等)与工业操作单元、现场操作站等互联而成的通信网络，它的关键标志是能支持双向、分散、多节点、总线式的全数字通信，是工业控制网络向现场及发展的产物。

2、简要说明现场总线技术的特点。

答:现场总线是3C(计算机、通信、控制)技术的融合。

其技术特点是:信号输出全数字、控制能力全分散、标准统一全开放。

具体是(1)系统的开放性(2)互操作性与互用性(3)现场设备的智能化与功能自治性(4)系统结构的高度分散性(5)对现场环境的适应性。

3、简要说明网络化控制系统的结构组成。

答:由被控对象、执行器、传感器、网络时延、控制器组成
4、网络化控制系统的主要技术特点有哪些？
答:主要有:1、结构网络化2、节点智能化3、控制现场化和功能分散化4、系统开放化和产品集成化5、对现场环境的适应性
5、HART通信模型有那几层组成
答:HART通信模型由3层组成:物理层、数据链路层和应用层。

6、与传统布线相比，P-NET现场总线技术在工业控制应用中具有哪些优势？
答:与传统布线相比，P-NET现长总线技术在工业控制应用中有很大的优势，它可以简化设计和安装，减少布线的数量和费用，避免
各种设备故障的发生，实现更白接也更广泛的使用功能。

7.Wor1dFIP可用的运输速率有哪些，标准传输速率是多少?
答:传输速率用于铜线的有31.25Kbit/s、1Mbit/s和2.5Mbit/s，其中IMbits是标准速率。

一、实验目的本次实验旨在了解工业控制网络的基本原理、组成与工作方式，掌握工业控制网络的构建方法，并验证其稳定性和可靠性。

通过实验，提高学生对工业控制网络技术的理解和应用能力。

二、实验原理工业控制网络是一种用于工业现场数据采集、传输、处理和控制的网络系统。

它具有实时性、可靠性和抗干扰性等特点。

常见的工业控制网络有现场总线、工业以太网等。

本次实验以现场总线为例，介绍其基本原理。

三、实验内容1. 实验器材：- 工业控制网络实验箱- 现场总线模块- 控制器模块- 数据采集模块- 电源模块- 连接线2. 实验步骤：（1）搭建现场总线网络：1. 将现场总线模块连接到控制器模块上；2. 将控制器模块连接到数据采集模块上；3. 将电源模块连接到整个实验箱上。

（2）配置现场总线网络参数：1. 设置现场总线模块的通信协议、波特率、数据位、停止位等参数；2. 设置控制器模块的数据采集周期、报警阈值等参数；3. 设置数据采集模块的采集点、报警类型等参数。

（3）运行实验：1. 启动实验箱，观察现场总线网络运行状态；2. 输入模拟信号，观察数据采集模块的采集结果；3. 观察控制器模块的报警情况。

（4）分析实验结果：1. 检查采集到的数据是否符合预期；2. 分析控制器模块的报警原因；3. 评估现场总线网络的稳定性和可靠性。

四、实验结果与分析1. 实验结果：（1）现场总线网络搭建成功，数据采集模块能够实时采集模拟信号；（2）控制器模块能够根据采集到的数据进行报警；（3）现场总线网络稳定运行，抗干扰性能良好。

2. 实验分析：（1）本次实验成功验证了现场总线网络在工业控制中的应用，其实时性、可靠性和抗干扰性等特点在实际生产中具有重要意义；（2）实验过程中，需要注意现场总线网络参数的配置，确保数据采集的准确性和实时性；（3）现场总线网络在实际应用中，需要根据具体需求选择合适的通信协议和模块，以提高网络的稳定性和可靠性。

五、实验结论本次实验成功搭建了现场总线网络，并验证了其在工业控制中的应用。

现场总线网络的概念和特点现场总线网络（Fieldbus）是一种用于工业自动化领域的通信网络，它将传感器、执行器和控制器等设备连接起来，实现数据的传输和控制。

相比传统的点对点连接方式，现场总线网络具有更高的可靠性、灵活性和可扩展性，能够满足复杂的工业自动化系统的需求。

现场总线网络的特点如下：1. 分布式控制：现场总线网络将控制器分布在各个节点上，实现了分布式控制。

每个节点都具有一定的智能，可以独立地进行数据采集、处理和控制，从而减轻了中央控制器的负担，提高了系统的响应速度和可靠性。

2. 多点通信：现场总线网络采用多点通信的方式，可以同时传输多个设备的数据。

传统的点对点连接方式需要为每个设备建立独立的连接，而现场总线网络可以通过一个总线连接多个设备，减少了线缆的使用量和维护成本。

3. 实时性：现场总线网络具有较高的实时性，可以实时地传输和处理数据。

传感器和执行器等设备可以实时地向控制器发送数据，控制器也可以实时地向设备发送控制指令，从而实现对工业过程的实时监控和控制。

4. 灵活性：现场总线网络具有较高的灵活性，可以根据系统的需求进行配置和扩展。

通过增加或更换节点设备，可以方便地改变系统的功能和结构，满足不同的应用需求。

5. 可靠性：现场总线网络具有较高的可靠性，可以实现数据的冗余传输和容错处理。

当某个节点发生故障时，系统可以自动切换到备用节点，保证数据的连续传输和系统的正常运行。

6. 开放性：现场总线网络采用开放的通信协议和标准，可以与不同厂家的设备进行互联。

这样可以选择最适合自己需求的设备，提高了系统的灵活性和可扩展性。

7. 低成本：相比传统的点对点连接方式，现场总线网络可以减少线缆的使用量和维护成本。

同时，由于现场总线网络可以实现分布式控制，可以减少中央控制器的数量和成本。

总之，现场总线网络是一种用于工业自动化领域的通信网络，具有分布式控制、多点通信、实时性、灵活性、可靠性、开放性和低成本等特点。
