冷却塔原理图

1 、冷却塔原理2 、冷却塔选型要素3 、冷却塔之特点4 、冷却塔噪音来源5 、冷却塔之安装及配管考前须知6 、冷却塔之操作考前须知7 、冷却塔之维修考前须知8 、冷却塔之补给水量计算说明9 、冷却塔其它考前须知-冷却塔教材1 、为冷却塔：其为一利用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷却系借着水蒸发过程来完成，并使冷却水可以继续的循环使用，从经济效益上来说，无形中减少了本钱的浪费。

2 、其冷却原理是什么：冷却塔的冷却法，系将热水喷撒至散热材外表与通过之挪移空气相接触。

此时，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽，利用泵浦将其传送至热交器中，再予吸收热量。

选用冷却塔，需详示以下资料1 、循环水量；2 、冷却塔的进〔热〕水温度；3 、冷却塔的出〔冷〕水温度；4、外气湿球温度；5 、马达电压及频率；6 、循环水水质；7、场地环境状况及可使用面积；8 、要求选用之塔型；1 、 LBCM 逆流式冷却塔：概况：空气和水流成反向交会，水流借着重力自然落下流经散热材，空气吸入后垂直向上通过散热材与水流相会，冷却后冷水的最低温度在散热材底部与最低湿球温度相接触。

特点：1〕、构造采用瓶型设计，迎风量最小；2〕、散水式采用旋转喷头式，旋转速率可由喷水角度调整；3〕、依构造特点，有标准型 LBCM- 〔图 1〕、低噪音型 LBCM-LN 〔图 2〕和高温型 LBCM-P 及 LBC-W；4〕、为最先开辟和最通用之产品；5〕、其维修较艰难和无法多台并联使用。

2 、 LRCM-H 直交流式冷却塔〔图 3〕：2 、 LRCM 逆流式冷却塔：概况：水流借着重力自然落下流经散热材，空气水平穿过散热材和水流成直角相会。

在同一面积和马力下，直交流式设计对于空气阻力较少，故通过水塔之风量较逆流式大。

特点：1〕、直交流式设计，可减少空气阻力，节省动力；2〕、可配合建造物长形设计，构造美观；3〕、水塔采用低噪音设计，符合国标低噪音之要求；4〕、散热材采用真空成型设计，强度高，散热效果佳；5〕、风叶采用宽幅流线式设计，具有低转速、高风量、低噪音等特点；6〕、水塔风叶叶盘下加装消音导风罩设计，可防止空气逆流，增加风量减少风声；7〕、有设计检视门，便于检视，维修；8〕、可并联安装设计，使用灵便性大，可全部或者个别运转，节省电力。

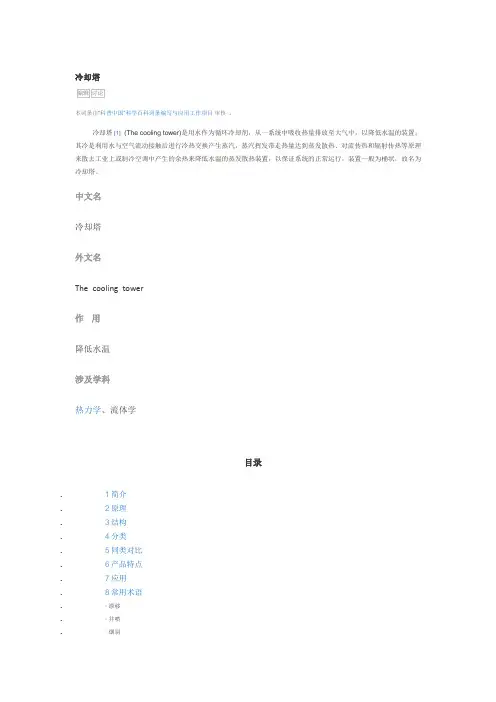

冷却塔本词条由“科普中国”科学百科词条编写与应用工作项目审核。

冷却塔 [1] (The cooling tower)是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔。

中文名冷却塔外文名The cooling tower作用降低水温涉及学科热力学、流体学目录.1简介.2原理.3结构.4分类.5同类对比.6产品特点.7应用.8常用术语.▪漂移.▪井喷.▪烟羽.▪饱和空气.▪吹式.▪噪音.▪危害.9特点.▪逆流塔.▪横流塔.▪无填料冷却塔.▪封闭式冷却塔.▪无填料喷雾冷却塔.10控制分析.11计算说明.12注意事项.▪运转时.▪其它.13选择.▪热力计算.▪冷却塔配件.14清洗.15方法要求.16分析保护简介编辑冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。

水质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程 [2]。

原理编辑1.冷却塔循环水系统中必须存在一定的富余能量(20%-25%)，在运行时就把这些能量聚集在某个阀门处，久而久之这些能量就白白地流失掉。

外置式水轮机就是利用这些“富余能量”转换为高效机械能，从而100%取代冷却塔风机电机达到节电目的。

2.外置式水轮机如何能达到电机驱动效率的关键是：了解冷却塔循环水系统设计中的富余能量，同时水轮机的叶轮设计也是关键，富余能量的组成主要由以下6个部分：1）循环水系统设计时必须考虑的余量值；2）换热设备的势能利用；3）水轮机的自身调节能力；4）循环水系统的动能转换效率；5）阀门没有开启到位时，由阀门所消耗的能量。

6）低流量通过合并再分流方法满足系统要求。

冷却塔分类：开式冷却塔和闭式冷却塔冷却塔是利用水对空气的蒸发吸热效应达到使冷却水降温目的的一种换热设备。

按冷却水与空气是否直接接触分为开式、闭式两类。

1、开式冷却塔的原理是，通过将空调冷却水直接喷淋到冷却塔填料上，通过水与空气的直接接触，同时由风机带动冷却塔内气流流动，从而达到蒸发冷却的目的。

[1]开式冷却塔初期投入比较少，但是运营中的水耗和电耗较大，运营成本较高。

图：开式冷却塔2、闭式冷却塔的冷却原理由两个两个循环组成：内循环和外循环。

闭式冷却塔没有填料，主核心部件为紫铜管表冷器。

①内循环：与对象设备对接，构成一个封闭式的循环系统（循环介质为软水）。

为对象设备进行冷却，将对象设备中的热量带出到冷却机组。

②外循环：在冷却塔中，为冷却塔本身进行降温。

不与内循环的空调冷却水直接接触，只是通过冷却塔内的紫铜管表冷器进行换热。

在此种冷却方式下，通过自动控制，根据水温设置电机的运行。

由于春夏两个季节环境温度比较高，在这种情况下，需要闭式冷却塔的两个循环同时进行才能冷却。

相反，秋冬两个季节的温度不太高，通常情况下，我们只需要一个内循环即可完成冷却过程。

图：闭式冷却塔1.1）开式冷却塔的优点：开式冷却塔具有结构简单、造价低、维护检修方便等优点，为早期冷却设备中最常用的一种设备。

[2]1.2）开式冷却塔的缺点：开式冷却塔由于风机马达和叶片都是暴露在空气中的，因此，运行时的噪音比较大；由于是开式系统，冷却塔在运行的时候，会产生漂水现象，造成水量损失，要经常补水，同时一定程度上也会污染冷却水，使其水质下降，而且外界的杂物也会进入冷却水中，造成水质污染；开式冷却塔的冷却水压力损失要高于闭式冷却塔。

2.1）闭式冷却塔的优点：1）闭式冷却塔由于是全封闭式循环冷却，因此，不存在杂物进入冷却管路系统，从而发生管路堵塞的现象；2）闭式冷却塔为软水循环冷却，在高温时也绝无水垢生成，引起冷却管路系统结垢；3）闭式冷却塔占地面积小，不需开挖水池，易址方便，节约用水，降低能耗；4）闭式冷却塔采用风冷蒸发吸热双重冷却方式，冷却效率高；5）可直接冷却水、油类、醇类、淬火液、盐水及化学液等介质，介质无损耗，成份稳定；6）由于采用闭式循环，介质不受环境影响，亦不会污染环境；7）冷却水的压力损失要小于开式冷却塔。

为什么电⼚冷却塔是双曲线⾼⼆书中的双曲线冷却塔好像在哪⾥见过。

（⾼⼆数学⼈教版选修2—1）为了搞清楚书中的插图是什么，亲⾃开车来到电⼚观察。

先观察再提问【电⼚的冷却塔为什么是这个样⼦的？】要想搞清楚这个问题，必须按步骤把它分解成3个问题来解答。

1、它是什么？有什么⽤？2、它的⼯作原理是什么？3、为什么选择双曲线，⽽不是圆柱形，塔形，或者其他形状，双曲线的意义在哪⾥？我们先从第⼀问题下⼿⼀、它是什么？有什么作⽤？它是发电⼚循环⽔⾃然通风冷却塔，也叫双曲线冷却塔。

它的作⽤就是利⽤循环⽔⾃然风进⾏降温的冷却系统。

⽐如我们电脑CPU需要降温，它⼀般⽤的是风扇降温。

汽车的发动机是靠⽔冷和风冷联合达到降温效果的。

⼆、双曲线冷却塔的⼯作原理是什么？⾸先我们可以从我们学过的知识⾥⾯找（教科书）在这道题中涉及的相关知识其实我们都学过，只是从来都没有联系的观点看问题，或者你已经把学过的知识还给了⽼师。

我现在⼀⼀把它从教科书中为⼤家找出来。

1.双曲线（⾼⼆数学）2.热传递（⼩学四年级⾃然和初⼆物理）2.热传递（⼩学四年级⾃然和初⼆物理）3.对流⾬（⾼⼀地理）4.双曲线冷却塔⼯作原理电⼚⼯作原理动态⽰意图烟窗效应）。

将从汽轮发电机冷凝器中出现在热电⼚的冷却塔都采⽤双曲线外形，塔形⽐较⾼。

由于上下的空⽓压差，就有风从塔底进⼊，从塔顶流出（烟窗效应来的热⽔打到⽔塔中部喷射成⽔滴状，⽔滴下落，冷风上升，从⽽冷却了热⽔，⽽加热了空⽓，使得空⽓在⽔塔中的流动更快，冷却热⽔的效果更好。

被冷却的⽔滴下落到塔底的⽔池内收回，重新打⼊汽轮发电机的凝结器（换热装置），继续循环。

三、冷却塔为什么选择双曲线（正视图），⽽不是圆柱形，圆弧形，抛物线或者其他形状，双曲线的意义在哪⾥？1、烟囱效应烟囱效应，是指户内空⽓沿着有垂直坡度的空间向上升或下降，造成空⽓加强对流的现象。

当烟囱由宽变窄时，⽓流就会加速。

2、马格努斯效应（解决为什么是曲⾯）流体压强流体在流速⼤的地⽅压强较⼩，在流速⼩的地⽅压强较⼤。

冷却塔工作原理引言概述：冷却塔是一种常见的工业设备，用于降低工业过程中产生的热量。

它的工作原理基于水蒸发冷却的原理，通过将热水与空气接触，使水蒸发并带走热量，从而实现降温的效果。

本文将详细阐述冷却塔的工作原理。

正文内容：1. 热水进入冷却塔1.1 冷却塔的进水口：冷却塔通常设有一个进水口，用于将热水引入塔内。

1.2 热水的流动方式：热水通过管道进入冷却塔，然后通过塔内的填料层，形成均匀的水膜。

2. 空气与水的接触2.1 风机的作用：冷却塔内设有风机，它的作用是将外部空气吹入塔内，与热水进行接触。

2.2 填料层的作用：填料层是冷却塔内的关键组成部分，它增加了水与空气之间的接触面积，促进了水的蒸发。

2.3 水蒸发过程：热水在填料层上形成薄膜，当空气通过填料层时，与薄膜接触，水分子逐渐蒸发并带走热量。

3. 热量的传导与传递3.1 热量传导：当热水蒸发时，水中的热量被带走，使水温下降。

3.2 热量传递：蒸发后的水蒸汽与空气混合，热量通过传递到空气中。

3.3 冷却效果：通过水的蒸发和热量的传递，冷却塔可以有效地降低热水的温度。

4. 冷却塔的排水和循环4.1 排水系统：冷却塔内设有排水系统，用于排放冷却后的水。

4.2 循环系统：冷却塔通常与循环系统相连，将冷却后的水重新引入到工业过程中，实现循环利用。

5. 冷却塔的应用领域5.1 电力行业：冷却塔广泛应用于发电厂的冷却系统中，降低发电设备的温度。

5.2 化工行业：冷却塔可以用于化工过程中的冷却和降温，保证生产的稳定性。

5.3 制造业：在制造业中，冷却塔可用于冷却机械设备和工艺液体，提高生产效率。

总结：通过对冷却塔的工作原理的详细阐述，我们可以了解到冷却塔是通过水蒸发冷却的原理来降低热水温度的。

它通过热水进入塔体，与空气进行接触，实现热量的传导和传递，从而降低水的温度。

冷却塔在电力、化工和制造等行业广泛应用，发挥着重要的作用。

在冷却塔中，热水流与空气流直接接触，由于温度差导致的显热传递，热水流被冷却，同时由于蒸发现象，热水流也会发生质量损失。

按空气流与水流的配置方式，冷却塔可以分为逆流冷却塔与交叉流冷却塔。

下图给出了逆流压力通风冷却塔的原理图。

环境空气被吸引向上穿过流下的水。

大多数的冷却塔都会有填充材料用来增加水与空气表面的接触面积。

一个冷却塔通常是由若干个塔细胞组成的。

这些塔细胞并联的分享了集水槽。

现阶段大多数研究者采用的是 1989年 Braun 提出的基于部件的冷却塔模型，其数学表达式如下所示：)(,,,i a i w a a a cell h h mQ -= ε 式中，a ε——冷却塔的热交换效率；a m——冷却塔内的空气质量流量，s kg /； i a h ,——冷却塔内进口空气的焓值；kJ/kg ；i w a h ,,——冷却塔内进口水表面饱和空气焓值 kJ/kg ；cell Q ——冷却塔单元散热量。

当 Lewis 数为 1 时，对于逆流式冷却塔：))1(exp(1))1(exp(1***m Ntu m m Ntu a ------=ε 而叉流式冷却塔：))))exp(1(exp(1(1**Ntu m ma ----=ε上述两式中：pw i w s a C m C m m ,* = a c e l lv D mV A h N t u = 其中：NTU ——传热单元数；*m ——冷却塔空气和冷却水的热容比率；s C ——平均饱和空气定压比热容，kJ/(kg ·K)；i w m, ——进口水流量； D h ——质量传递系数；v A ——每塔单元中水滴表面积的交换量；cell V ——所有塔单元的交换体积；饱和比热s C 是由水的进出口状态和焓值确定的：o w i w ow s i w s s T T h h C ,,,,,,--=式中 i w s h ,,——冷却塔进口处水表面饱和空气焓值，kJ/kg ；o w s h ,,——冷却塔的出口处水表面饱和空气焓值，kJ/kg ；i w T ,——冷却塔的进水温度，K ；o w T ,——冷却塔出水温度，K 。

冷却塔的工作原理
标题：冷却塔的工作原理
引言概述：冷却塔是工业生产中常见的设备，用于降低水温并保持设备正常运行。

了解冷却塔的工作原理对于提高设备效率和延长设备寿命至关重要。

一、水在冷却塔中的循环流动
1.1 冷却水从设备中流入冷却塔
1.2 冷却水在冷却塔中被喷淋到填料层
1.3 冷却水在填料层中与空气进行热交换
二、填料层的作用
2.1 填料层增加了冷却水与空气的接触面积
2.2 填料层帮助冷却水快速散热
2.3 填料层有利于水分子蒸发和降温
三、风机的作用
3.1 风机产生足够的气流使冷却水与空气充分接触
3.2 风机帮助将热空气排出冷却塔
3.3 风机帮助维持冷却塔内部的通风和循环
四、冷却水的循环
4.1 冷却水在冷却塔中循环流动，不断吸收热量
4.2 冷却水经过冷却后返回设备进行循环使用
4.3 冷却水在循环过程中保持稳定的温度和压力
五、冷却塔的维护和清洁
5.1 定期清洁填料层，保持通风畅通
5.2 定期检查风机和水泵的运行情况
5.3 定期检测冷却水的温度和水质，保证冷却效果
结论：了解冷却塔的工作原理是确保设备正常运行和延长设备寿命的关键。

定期维护和清洁冷却塔，保证其正常运行，将对工业生产起到积极的作用。

电厂冷却塔工作原理
电厂冷却塔工作原理是通过水的蒸发散热来降低热水温度的设备。

冷却塔通常由一个大型的塔状结构构成，内部有多层填料，水从塔顶洒入，并通过填料层展开。

工作原理如下：当热水进入冷却塔后，会通过喷头均匀地洒在填料上，然后在重力的作用下向下流动。

在流动过程中，热水会不断散发热量。

同时，冷却塔顶部通过风扇或风柜进风，使得空气进入塔内，并与下降的热水发生对流换热。

填料的作用是增大热水与空气之间的接触面积，从而促进传热。

填料通常由多孔材料制成，如塑料，金属网等。

热水流过填料时，会形成很多细小的水滴，这些水滴与从上方流动的空气接触，通过蒸发吸收热量，使热水的温度不断降低。

同时，湿空气通过风扇排出冷却水塔。

冷却塔的效率取决于环境湿度和温度差。

湿度越低，热水蒸发的速度就越快，从而冷却效果越好。

因此，通常在干燥的环境中冷却效果更理想。

通过上述原理，电厂冷却塔能够有效地降低热水的温度，使其能够循环使用，从而实现节能和环保的目的。

冷却塔工作原理冷却塔是一种常用于工业和商业建造中的设备，用于降低热水或者冷却剂的温度。

它通过将热水喷洒在塔顶并与空气接触，利用空气对水的蒸发来吸收热量，并将冷却剂的温度降低。

冷却塔的工作原理可以分为以下几个步骤：1. 冷却水进入冷却塔：冷却水从工业或者商业设备中流出，进入冷却塔的水池。

水池位于冷却塔的底部，通常有一个进水口和一个出水口。

2. 冷却水喷洒：冷却塔的顶部有一个喷头系统，喷头将冷却水均匀地喷洒在塔顶。

冷却水从喷头中形成小水滴，增加了水与空气的接触面积。

3. 空气流动：冷却塔内部有一个风机系统，它会产生空气流动。

空气从底部进入冷却塔，经过填料层，然后通过塔顶排出。

4. 水的蒸发：冷却水在喷洒的同时，与空气接触。

由于空气中的热量使水蒸发，水的温度得到降低。

蒸发过程需要吸收热量，因此冷却塔内的空气温度也会上升。

5. 冷却剂回流：冷却水在冷却塔中的蒸发后，会变成水蒸气，随着空气一起排出冷却塔。

剩余的冷却水会从塔底回流到工业或者商业设备中，继续循环使用。

冷却塔的工作原理基于水的蒸发冷却原理。

通过增加水与空气的接触面积，冷却塔能够高效地降低冷却剂的温度。

填料层的设计也起到了增加水与空气接触的作用，使得水蒸发更为充分。

冷却塔的性能受到多种因素的影响，包括冷却水的温度、流量和湿球温度等。

为了提高冷却效果，可以通过增加填料层的高度、增加风机的风量或者使用多个冷却塔并联等方式来提高冷却塔的效率。

总结起来，冷却塔通过将热水与空气接触，并利用水的蒸发来降低冷却剂的温度。

它是一种高效、可靠的设备，广泛应用于各个领域，包括电力、化工、制药、冶金等。

冷却塔的工作原理的理解对于设计、运行和维护冷却塔都具有重要意义。
