第5讲 电场线 等势线与轨迹线

辅导讲义【知识梳理—电势能】一、电势能（E p）（1）定义：因电场对电荷有作用力而产生的由电荷相对位置决定的能量叫电势能。

（类似）（2）电势能量，具有相对性，通常取无穷远处或大地为零势能点，因此电势能有正负。

单位：J或eV （3）电场力做功是变化的量度：电场力对电荷做正功，电荷的电势能；电荷克服电场力做功，电荷的电势能；电场力做功的多少和电势能的变化数值相等。

W AB＝﹣（E PB－E PA）＝（重力势能、标、电势能、减少、增加、E PA－E PB）二、电场力做功与电势能的关系1.在匀强电场中移动电荷时,静电力做的功与电荷的起始位置和终止位置有关,但与电荷经过的无关，在非匀强电场也适用.①正电荷移到时,静电力做正功,电荷的电势能；②正电荷移到时,静电力做负功即电荷克服静电力做功,电荷的电势能 .（如果放在电场中的不是正电荷而是负电荷,情况又是怎么样?）电场力做正功，电势能减少；电场力做负功，电势能增加；电场力不做功，电势能不变。

2.比较电势能的大小（1）场电荷判断法①离场正电荷越近，检验正电荷的电势能越大；检验负电荷的电势能越 .②离场负电荷越近，检验正电荷的电势能越小；检验负电荷的电势能越 .（2）电场线法①正电荷顺着电场线的方向移动时，电势能逐渐减小；逆着电场线的方向移动时，电势能逐渐 .②负电荷顺着电场线的方向移动时，电势能逐渐增大；逆着电场线的方向移动时，电势能逐渐 .（3）做功判断法无论正、负电荷，电场力做正功，电荷从电势能较大的地方移向电势能较小的地方，反之，如果电荷克服电场力做功，那么电荷将从电势能较小的地方移向电势能较大的地方。

（路径、减少、增加、小、大、增大、减小）【例题精讲—电势能】例1右图中为电场中某一条电场线方向向右，在线取两点M、N 今将一电荷＋q从M移到N则（）A.电场力做正功，＋q的电势能增加；B.电场力做负功，＋q的电势能增加；M NC.电场力做正功，＋q的电势能减少；D.电场力做负功，＋q的电势能减少。

带电粒子在电场中运动轨迹问题
已知等势面（线）画出电场线已知电场线判断电势的变化在电场线与粒子运动轨迹的交点处画出电场力的方向根据力的方向确定电荷的电性或电场线的方向判断电势的变化
判断电势能的变化结合运动轨迹和电场力的方向判断电场力做功的正负判断电势能的变化
判断动能的变化判断速度的变化由疏密程度比较场强大小比较电场力大小比较加速度大小 知电场线方向的前提下，沿电场线方向电势降低粒子受电场力方向与电荷电性和场强方向有关，且力应指向运动轨迹的内侧力与运动方向夹角大小看做功正负动能定理:W =电E −k 2E k 1动能表达式:E =k mv 2
12W =电E −p 1E p 2
,但要注意
正电荷受电场力与场强方向相同，反之F =qE 沿电场线方向电势降低，注意各物理量都要考虑正负号E =p qφ电场线或等差等势面（线）的疏密程度表示场强的大小F =qE qE =ma 注意等势线与所画电场线应处处垂直。

电场线、等势面和轨迹问题解题策略作者：陶兰来源：《杂文月刊·教育世界》2015年第01期高中物理知识点有限，但题目繁多，极易陷入题海战术，盲目作战。

“万变不离其宗”，我们应多归纳题型、总结思路，从而举一反三，以不变应万变。

高考理综考试中，多次考查到电场线、等势面和带电粒子的运动轨迹相结合的问题。

这类问题往往以电场线或等势面和带电粒子只在电场力作用的运动轨迹为载体综合考查电场的性质、力与运动的关系、功能关系。

解答该类问题所需的知识储备：（1）做曲线运动的物体的轨迹夹在合力方向和速度方向之间，且向合力方向弯曲，即合力指向曲线的凹侧。

（2）带电粒子在电场中某处所受的电场力与该处的电场线相切、与等势面相互垂直。

（3）电场力做正功，电势能减小;电场力做负功，电势能增大。

（4）只有电场力做功，带电粒子的动能和电势能相互转化，总能量不变。

（5）沿着电场线的方向电势逐渐降低;电场线垂直于等势面且由电势高的等势面指向电势低的等势面。

（6）电场线越密集的地方场强越大;等差等势面越密集的地方场强越大。

高中试题中命制电场线、等势面和带电粒子的运动轨迹相结合的问题分以下两类：一、电场线和带电粒子的轨迹问题电场线与带电粒子运动轨迹结合题的解答关键是准确分析带电粒子所受的电场力（高考中该类问题中的带电粒子往往只受电场力）。

可按以下步骤进行分析：（1）根据带电粒子的运动轨迹判断电场力的方向，继而判断电场的方向或粒子的电性。

（2）根据动能定理判断带电粒子动能的变化，由电场力做功判断电势能的变化。

（3）根据电场线的方向判断电势的高低，由电场线的疏密程度判断场强的大小、带电粒子的加速度的变化。

典例分析：【例1】（2010年全国课标卷）静电除尘器是目前普遍采用的一种高效除尘器。

某除尘器模型的收尘板是很长的条形金属板，图中直线ab为该收尘板的横截面。

工作时收尘板带正电，其左侧的电场线分布如下左图;粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上.若用粗黑曲线表示原来静止于P点的带电粉尘颗粒的运动轨迹，下列四幅图中可能正确的是（忽略重力和空气阻力）（）解析：粉尘带负电，在电场中某点的受力的方向为电场线切线方向的反向延长线，粉尘做曲线运动，轨迹应该夹在速度与力之间，并且弯向力的方向，A项正确.答案：A【例2】如下图所示，xOy平面内有一匀强电场，场强为E，方向未知，电场线跟x轴的负方向夹角为θ，电子在坐标平面xOy内，从原点O以大小为v0方向沿x正方向的初速度射入电场，最后打在y轴上的M点。

由粒子的轨迹为曲线， 合力（只受电场力） 指向轨迹凹的一侧， 又要沿电场线切线方向， 可知粒子所受电场力的方向偏向右，因粒子带负电，故 电场线方向偏向左，由沿电场线方向电势降低，可知 φN <φM，E pM <E pN 。

N 点电场线比 M 点密，故场强 E M <E N ， 由加速度 a ＝ qE/m 可知 a M <a N 。

粒子若从 N 点运动到 M 点，电场力做正功，动能增加，故v M >v N ，电势能减小E pM <E pN ，综上所述，选项 D 正确。

例 2. 如图所示，虚线 a 、b 、c 代表某一电场中的三个等势面，相邻等势面之间的电势差 相等，实线为一带正电的粒子仅在电场力作用下通过该区域时的运动轨迹，P 、 R 、Q 是 这条轨迹上的三点， 其中 R 在等势面 b 上。

下列判断正确的是 （A. 三个等势面中， c 的电势最低 静电场专题｜带电粒子在电场中运动轨迹与电场线、等势面类问题1. 曲线运动合力的方向指向轨迹凹的一侧， 正电荷受电场力方向与场强方向相同， 负电荷 受电场力方向与场强方向相反（电场线的切线方向，与等势面垂直）。

直线运动的合力 方向与运动方向在同一直线上。

2. 同一电荷在电场线（或等势面）密集处场强大，受到的电场力大，产生的加速度大， 反之亦然。

3. 假设带电粒子从一点到另一点， 看电场力的方向与速度方向的夹角， 判断电场力做功情 况，电场力做正功，电势能减少，动能增加 ;电场力做负功，电势能增加，动能减少。

4. 沿电场线的方向，电势降低。

例 1. （2018·天津卷 ·3）如图所示，实线表示某电场的电场线 （ 方向未标出 ），虚线是一带负电的粒子只在电场力作用下的运动轨迹， 设 M 点和 N 点的电势分别为 φM 、φN ，粒子在 M和 N 时加速度大小分别为 列判断正确的是（ ）a M 、a N ，速度大小分别为 A.v M <v N ， a M <a NB. v M < v N ， φM <φNC.φM < φN ， E p M < E pND.a M <a N ， E pM < E pN ）B. 带电粒子在P 点的电势能比在Q 点的大C. 带电粒子在P 点的动能与电势能之和比在Q 点的小D. 带电粒子在R 点的加速度方向垂直于等势面b由粒子的轨迹为曲线，合力（只受电场力）指向轨迹凹的一侧，又要垂直于等势面，可知粒子所受电场力的方向偏向下，因粒子带正电，电场线垂直于等势面，故加速度垂直于等势面电场线方向从上到下，由沿电场线方向电势降低， c 的电势最低， a 的电势最高。

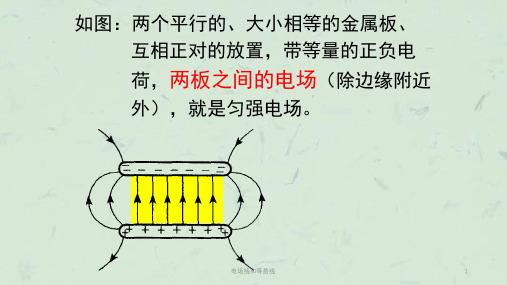

静电场考点突破微专题5 典型电场的电场线和等势面一知能掌握1.几种典型电场的电场线(1)几种典型电场的电场线（2）点电荷电场的特征：①正点电荷电场线的特征是由中心场源正电荷向四周发散，如图1-1所示。

负点电荷电场线的特征是四周向场源负电荷汇聚，如图1-2所示。

②由点电荷的电场强度公式和电场线分布可知，离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。

③由于点电荷电场的电场强度E与r的二次方成反比，我们以场源电荷所在处为坐标原点，建立直线坐标系，则电场强度E随坐标x变化关系的图象大致如图1-3和图1-4所示。

图1-1 图1-2 图1-3 图1-4（3）两个等量异种点电荷电场的特征①两个等量异种点电荷的电场线的特征是：电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线．如图2-1所示．图2-1 图2-2 图2-3②两个等量异种点电荷连线上的电场特征：连线的中点电场强度最小但是不等于零；连线上关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，电场强度先减小再增大．以两电荷连线为x轴，关于x＝0对称分布的两个等量异种点电荷的E－x图象是关于E轴(纵轴)对称的U形图线，如图2-2所示．③两个等量异种点电荷连线中垂线上的电场特征：连线的中垂线上，电场强度以中点处最大；中垂线上关于中点对称的任意两点处场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，电场强度逐渐减小．以两电荷连线中垂线为y轴，关于y＝0对称分布的两个等量异种点电荷在中垂线上的E－y图象是关于E轴(纵轴)对称的Λ形图线，如图2-3所示．④等量异种点电荷连线和中垂线上关于中点对称处的场强相同；（4）两个等量同种点电荷的电场特征：①两个等量异种点电荷的电场线的特征是：电场线大部分是曲线，起于正电荷，终止于无穷远；只有两条电场线是直线．(如图3-1所示)图3-1 图3-2 图3-3②两个等量同种点电荷的连线上的电场：在两电荷连线上的中点电场强度最小为零，此处无电场线．中点O附近的电场线非常稀疏，但场强并不为零；连线上关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，电场强度先减小到零再增大．若以两电荷连线中点作为坐标原点，沿两电荷连线作为x轴建立直角坐标系，则关于坐标原点对称分布的两个等量同种点电荷在连线方向上的E－x图象是关于坐标原点对称的图线，两个等量正点电荷的E －x 图象如图3-2所示的曲线．③两个等量同种点电荷连线的中垂线上的电场特征：在两等量同种电荷的连线中垂线上，以中点最小为零；中垂线上关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；在中垂线上由中点至无穷远处，电场强度先从零开始增大再减小至零，其间必有一个位置场强最大．若把中垂线作为y 轴，沿中垂线方向的E －y 图象大致如图3-3所示的曲线．④等量同种点电荷连线和中垂线上关于中点对称处的场强大小相等、方向相反.(5)两不等量点电荷在电荷连线的电场③若q 1≠q 2为同性电荷时，电场为零点在q 1、q 2之间，到q 2的距离x 满足：2221)(x kq x l kq =-，在此处放一电荷q ，且同时满足：222xkq l kq =时三带电体均可处于静止状态。

第5讲电场线等势线与轨迹线【方法指导】1．三线比较（1）电场线：电场线的切线方向表示该点处电场强度的方向，电场线的疏密表示电场强度的大小。

（2）等势线：等势线（等势面）总是和电场线垂直，等势线总是由电势高的等势面指向电势低的等势面，等差等势面的疏密表示电场强弱，等势面密的地方，电场较强。

（3）轨迹线：轨迹线是指带电粒子的运动轨迹，它与电场线不一定重合，若粒子只受电场力作用，当电场线是直线且粒子的初速度为零或初速度方向与电场线平行时，粒子的运动轨迹才与电场线重合。

2．用三线间的关系分析问题的方法（1）已知等势面的形状分布，根据电场线与等势面相互垂直可以绘制电场线．（2）由电场线和等差等势面的疏密，可以比较电场强度大小，从而确定电场力或者加速度的大小．（3）由电荷的运动轨迹可以判断电荷受力方向（合力的方向要直线曲线的内侧）；由力和速度方向的关系确定电场力做功的正负，从而判断电势能和动能的变化情况．【对点题组】1．如图所示，直线是一簇未标明方向的由点电荷产生的电场线，曲线是某一带电粒子通过电场区域时的运动轨迹，a、b是轨迹上两点．若带电粒子运动中只受静电力作用，根据此图可以作出的判断是()A．带电粒子所带电荷的符号B．带电粒子在a、b两点的受力方向C．带电粒子在a、b两点的加速度何处大D．带电粒子在a、b两点的加速度方向2．A、B是一条电场线上的两个点，一带负电的微粒仅在静电力作用下以一定的初速度从A点沿电场线运动到B点，其v－t图象如图所示．则此电场的电场线分布可能是() 3．某静电场中的电场线如图所示，带电粒子在电场中仅受电场力作用，由M运动到N，其运动轨迹如图中虚线所示，以下说法正确的是()A．粒子必定带正电荷B．由于M点没有电场线，粒子在M点不受电场力的作用C．粒子在M点的加速度小于它在N点的加速度D．粒子在M点的动能小于在N点的动能4．一带电粒子从电场中的A点运动到B点，轨迹如图中虚线所示，电场线如图中实线所示，不计粒子所受重力，则()A．粒子带正电荷B．粒子加速度逐渐减小C．粒子在A点的速度大于在B点的速度D．粒子的初速度不为零5．如图所示，O是一固定的点电荷，虚线是该点电荷产生的电场中的三条等势线，正点电荷q仅受电场力的作用下沿实线所示的轨迹从a处运动到b处，然后又运动到c处．由此可知()A．O为负电荷B．在整个过程中q的电势能先变小后变大C．在整个过程中q的加速度先变大后变小D．在整个过程中，电场力做功为零6．如图所示，虚线a、b、c代表电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，由此可知() A．带电粒子在R点时的速度大小大于在Q点时的速度大小B．带电粒子在P点时的电势能比在Q点时的电势能大C．带电粒子在R点时的动能与电势能之和比在Q点时的小，比在P点时的大D．带电粒子在R点时的加速度大小小于在Q点时的加速度大小【高考题组】7．（2012·天津）两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受电场力的作用，则粒子在电场中()A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，电势能先变小后变大D．做曲线运动，电势能先变大后变小8．（2012·山东）图中虚线为一组间距相等的同心圆,圆心处固定一带正电的点电荷.一带电粒子以一定初速度射入电场,实线为粒子仅在电场力作用下的运动轨迹,a、b、c三点是实线与虚线的交点.则该粒子()A.带负电B.在c点受力最大C.在b点的电势能大于在c点的电势能D.由a点到b点的动能变化大于由b点到c点的动能变化答案精析【对点题组】1．【答案】BCD【解析】根据合外力指向带电粒子运动轨迹的凹面，可以确定带电粒子受电场力的方向，B、D可以；电场线越密集的地方电场强度越大，带电粒子受到的电场力越大，加速度越大，C可以；由于不知道电场线的方向，只知道带电粒子受力方向，没法确定带电粒子的电性，A不可以．2．【答案】A【解析】从题图可以直接看出，粒子的速度随时间逐渐减小；图线的斜率逐渐增大，说明粒子的加速度逐渐变大，电场强度逐渐变大，从A到B电场线逐渐变密．综合分析知，微粒是顺着电场线运动，由电场线疏处到达密处，正确选项是A.3．【答案】ACD【解析】根据带电粒子运动轨迹弯曲的情况，可以确定粒子受电场力的方向沿电场线方向，故此粒子带正电，A选项正确．由于电场线越密，电场强度越大，粒子受到的电场力就越大，根据牛顿第二定律可知其加速度也越大，故此粒子在N点加速度大，B项错误，C选项正确．粒子从M点运动到N点，电场力做正功，根据动能定理得此粒子在N点的动能大，故D选项正确．4．【答案】BCD【解析】带电粒子所受合外力(即静电力)指向轨迹凹侧，知静电力方向向左，粒子带负电荷．根据E A＞E B，知B项正确；粒子从A运动到B受到的静电力为阻力，C项正确；由于电场线为直线且轨迹为曲线，故粒子在A点速度不为零，D正确．5．【答案】CD【解析】由运动轨迹分析可知q受到库仑斥力的作用，O点的电荷应为正电荷，A错；从a到b的过程q受到逐渐变大的库仑斥力，速度逐渐减小，加速度增大，电势能逐渐增大；而从b到c的过程q受到逐渐变小的库仑斥力，速度逐渐增大，加速度减小，电势能逐渐减小，B错，C对；由于a、c两点在同一等势面上，整个过程中，电场力不做功，D对．6．【答案】A【解析】根据牛顿第二定律可得ma＝qE，又根据电场线的疏密程度可以得出Q、R两点处的电场强度的大小关系为E R>E Q，则带电粒子在R、Q两点处的加速度的大小关系为a R>a Q，故D错误；由于带电粒子在运动过程中只受电场力作用，只有动能与电势能之间的相互转化，则带电粒子的动能与电势能之和不变；故C错误；根据物体做曲线运动的轨迹与速度，合外力的关系可知，带电粒子在R处所受电场力的方向为沿电场线向右．假设粒子从Q向P运动，则电场力做正功，所以电势能减小，动能增大，速度增大所以A项正确，B项错误．【高考题组】7．【答案】C【解析】带负电的粒子受到的电场力垂直电势为0 V的等势面向上，粒子做曲线运动，电场力先做正功后做负功，电势能先变小后变大，故C正确．8．【答案】CD【解析】物体做曲线运动时，合外力的方向指向曲线的凹侧，可知粒子与正电荷排斥，粒子带正电，A错；越靠近正电荷，电场线越密，电场强度越大，粒子所受电场力越大，所以粒子在c点受力最小，B错；粒子从b点运动到c点，电场力做正功，电势能减小，故C对；点a、b、c所在的圆为等间距的同心圆，靠近正电荷电场强度较大，由公式U=Ed 可知，U ab>U bc，所以由a点到b点比由b点到c点电场力对粒子做的功多，根据动能定理可知D对.仅供个人用于学习、研究；不得用于商业用途。

《静电场》专题6 电场线、等势面及运动轨迹一、知识清单1．2、两个等量异种点电荷的电场电势特征(1)两个等量异种点电荷电场电场线的特征是：电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线．如图16所示．图16 图17 图18(2)在两电荷连线上，连线的中点电场强度最小但是不等于零；连线上关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，电场强度先减小再增大．以两电荷连线为x 轴，关于x ＝0对称分布的两个等量异种点电荷的E －x 图象是关于E 轴(纵轴)对称的U 形图线，如图17所示．(3)在两电荷连线的中垂线上，电场强度以中点处最大；中垂线上关于中点对称的任意两点处场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，电场强度逐渐减小．以两电荷连线中垂线为y 轴，关于y ＝0对称分布的两个等量异种点电荷在中垂线上的E －y 图象是关于E 轴(纵轴)对称的形图线，如图18所示．(4)沿电场线，由正电荷到负电荷电势逐渐降低，其等势面如图19所示．若取无穷远处电势为零，在两电荷连线上的中点处电势为零．图19 图20(5)中垂面是一个等势面，由于中垂面可以延伸到无限远处，所以若取无穷远处电势为零，则在中垂面上电势为零．(6)若将两电荷连线的中点作为坐标原点，两电荷连线作为x轴，则两个等量异种点电荷的电势φ随x变化的图象如图20所示．3、两个等量同种点电荷的电场电势特征(1)电场线大部分是曲线，起于正电荷，终止于无穷远；只有两条电场线是直线．(如图22所示)图22 图23 图24(2)在两电荷连线上的中点电场强度最小为零；连线上关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，电场强度先减小到零再增大．(3)若以两电荷连线中点作为坐标原点，沿两电荷连线作为x轴建立直角坐标系，则关于坐标原点对称分布的两个等量同种点电荷在连线方向上的E－x图象是关于坐标原点对称的图线，两个等量正点电荷的E－x 图象如图23所示的曲线．(4)在两等量同种电荷的连线中垂线上，以中点最小为零；中垂线上关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；在中垂线上由中点至无穷远处，电场强度先从零开始增大再减小至零，其间必有一个位置场强最大．若把中垂线作为y轴，沿中垂线方向的E－y图象大致如图24所示的曲线．(5)两个等量正点电荷电场中各点电势均为正值，两个等量负点电荷电场中各点电势均为负值，两个等量正点电荷电场的等势面如图25所示．图25 图26图27 图28(6)在两个等量正点电荷连线上，由连线的一端到另一端电势先降低再升高，中点处电势最低但不为零，电势φ随x变化的图象大致如图26所示．(7)在两个等量正点电荷连线的中垂线上中点处电势最高，由中点至无穷远处逐渐降低至零．若把中垂线作为y轴，沿中垂线方向的φ－y图象大致如图27所示的曲线．4.在电场中带电粒子运动轨迹问题的分析方法(1) 作出一个交点：电场线和轨迹线交点;做一个假设，假设电性(2) 确定两方向：受力方向（电场线的切向），运动速度方向（运动轨迹的切线向）。
