静电场专题｜带电粒子在电场中运动轨迹与电场线、等势面类问题1.曲线运动合力的方向指向轨迹凹的一侧，正电荷受电场力方向与场强方向相同，负电荷受电场力方向与场强方向相反（电场线的切线方向，与等势面垂直）。
直线运动的合力方向与运动方向在同一直线上。
2. 同一电荷在电场线（或等势面）密集处场强大，受到的电场力大，产生的加速度大，反之亦然。
3.假设带电粒子从一点到另一点，看电场力的方向与速度方向的夹角，判断电场力做功情况，电场力做正功，电势能减少，动能增加;电场力做负功，电势能增加，动能减少。
4.沿电场线的方向，电势降低。
例1. (2018·天津卷·3)如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M 和N时加速度大小分别为a M、a N，速度大小分别为v M、v N，电势能分别为E p M、E p N.下列判断正确的是（）A.v M＜v N，a M＜a NB.v M＜v N，φM＜φNC.φM＜φN，E p M＜E p ND.a M＜a N，E p M＜E p N由粒子的轨迹为曲线，合力（只受电场力）指向轨迹凹的一侧，又要沿电场线切线方向，可知粒子所受电场力的方向偏向右，因粒子带负电，故电场线方向偏向左，由沿电场线方向电势降低，可知φN<φM，E p M<E p N。
N点电场线比M点密，故场强E M<E N，由加速度a＝qE/m可知a M<a N。
粒子若从N点运动到M点，电场力做正功，动能增加，故v M>v N，电势能减小E p M<E p N，综上所述，选项D正确。
例2. 如图所示，虚线a、b、c代表某一电场中的三个等势面，相邻等势面之间的电势差相等，实线为一带正电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，其中R在等势面b上。
第3讲电容器带电粒子在电场中的运动知识要点一、常见电容器电容器的电压、电荷量和电容的关系1.常见电容器(1)组成:由两个彼此绝缘又相互靠近的导体组成。
(2)带电荷量:一个极板所带电荷量的绝对值。
(3)电容器的充、放电充电:使电容器带电的过程,充电后电容器两极板带上等量的异种电荷,电容器中储存电场能。
放电:使充电后的电容器失去电荷的过程,放电过程中电场能转化为其他形式的能。
2.电容(1)定义:电容器所带的电荷量Q与电容器两极板间的电势差U的比值。
(2)定义式:C＝Q U。
(3)物理意义:表示电容器容纳电荷本领大小的物理量。
(4)单位:法拉(F),1 F＝106μF＝1012 pF3.平行板电容器(1)影响因素:平行板电容器的电容与极板的正对面积成正比,与电介质的相对介电常数成正比,与极板间距离成反比。
(2)决定式:C＝εr S4πkd,k为静电力常量。
二、带电粒子在匀强电场中的运动1.加速(1)在匀强电场中,W＝qEd＝qU＝12m v2－12m v2。
(2)在非匀强电场中,W＝qU＝12m v2－12m v2。
2.带电粒子在匀强电场中的偏转 (1)条件:以速度v 0垂直于电场线方向飞入匀强电场,仅受电场力。
(2)运动形式:类平抛运动。
(3)处理方法:运动的合成与分解。
图1①沿初速度方向为匀速直线运动,运动时间t ＝l v 0。
②沿电场力方向为匀加速直线运动,加速度a ＝F m ＝qE m ＝qU md 。
③离开电场时的偏移量y ＝12at 2＝ql 2U 2m v 20d 。
④离开电场时的偏转角tan θ＝v ⊥v 0＝qlU m v 20d 。
三、示波管1.示波管的构造①电子枪,②偏转电极,③荧光屏(如图2所示)图22.示波管的工作原理(1)YY ′偏转电极上加的是待显示的信号电压,XX ′偏转电极上是仪器自身产生的锯齿形电压,叫做扫描电压。
(2)观察到的现象①如果在偏转电极XX ′和YY ′之间都没有加电压,则电子枪射出的电子沿直线运动,打在荧光屏中心,在那里产生一个亮斑。

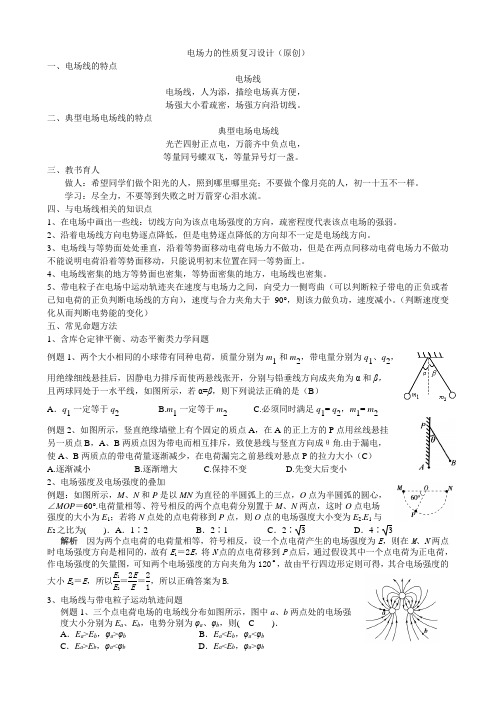

电场力的性质复习设计（原创）一、电场线的特点电场线电场线，人为添，描绘电场真方便，场强大小看疏密，场强方向沿切线。
二、典型电场电场线的特点典型电场电场线光芒四射正点电，万箭齐中负点电，等量同号蝶双飞，等量异号灯一盏。
三、教书育人做人：希望同学们做个阳光的人，照到哪里哪里亮；不要做个像月亮的人，初一十五不一样。
学习：尽全力，不要等到失败之时万箭穿心泪水流。
四、与电场线相关的知识点1、在电场中画出一些线：切线方向为该点电场强度的方向，疏密程度代表该点电场的强弱。
2、沿着电场线方向电势逐点降低，但是电势逐点降低的方向却不一定是电场线方向。
3、电场线与等势面处处垂直，沿着等势面移动电荷电场力不做功，但是在两点间移动电荷电场力不做功不能说明电荷沿着等势面移动，只能说明初末位置在同一等势面上。
4、电场线密集的地方等势面也密集，等势面密集的地方，电场线也密集。
5、带电粒子在电场中运动轨迹夹在速度与电场力之间，向受力一侧弯曲（可以判断粒子带电的正负或者已知电荷的正负判断电场线的方向），速度与合力夹角大于90°，则该力做负功，速度减小。
（判断速度变化从而判断电势能的变化）五、常见命题方法1、含库仑定律平衡、动态平衡类力学问题例题1、两个大小相同的小球带有同种电荷，质量分别为m 1和m 2，带电量分别为q 1、q 2，用绝缘细线悬挂后，因静电力排斥而使两悬线张开，分别与铅垂线方向成夹角为α和β，且两球同处于一水平线，如图所示，若α=β，则下列说法正确的是（B ）A ．q 1一定等于q 2 B.m 1一定等于m 2 C.必须同时满足q 1= q 2，m 1= m 2例题2、如图所示，竖直绝缘墙壁上有个固定的质点A ，在A 的正上方的P 点用丝线悬挂另一质点B ，A 、B 两质点因为带电而相互排斥，致使悬线与竖直方向成θ角.由于漏电，使A 、B 两质点的带电荷量逐渐减少，在电荷漏完之前悬线对悬点P 的拉力大小（C ）A.逐渐减小B.逐渐增大C.保持不变D.先变大后变小2、电场强度及电场强度的叠加例题：如图所示，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 点为半圆弧的圆心，∠MOP ＝60°.电荷量相等、符号相反的两个点电荷分别置于M 、N 两点，这时O 点电场强度的大小为E 1；若将N 点处的点电荷移到P 点，则O 点的电场强度大小变为E 2.E 1与 E 2之比为( )．A ．1∶2 B ．2∶1 C ．2∶ 3 D ．4∶ 3解析 因为两个点电荷的电荷量相等，符号相反，设一个点电荷产生的电场强度为E ，则在M 、N 两点时电场强度方向是相同的，故有E 1＝2E ，将N 点的点电荷移到P 点后，通过假设其中一个点电荷为正电荷，作电场强度的矢量图，可知两个电场强度的方向夹角为120°，故由平行四边形定则可得，其合电场强度的大小E 2＝E ，所以E 1E 2＝2E E ＝21，所以正确答案为B. 3、电场线与带电粒子运动轨迹问题例题1、三个点电荷电场的电场线分布如图所示，图中a 、b 两点处的电场强度大小分别为E a 、E b ，电势分别为φa 、φb ，则( C )．A ．E a >E b ，φa >φbB ．E a <E b ，φa <φbC ．E a >E b ，φa <φbD ．E a <E b ，φa >φb解析根据电场线的疏密表示电场强度大小，沿电场线方向电势降落最快，以及电场的对称性可得E a>E b，φa<φb，选项C正确．例题2、静电除尘器是目前普遍采用的一种高效除尘器．某除尘器模型的收尘板是很长的条形金属板，图中直线ab为该收尘板的横截面．工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上．若用粗黑曲线表示原来静止于P点的带电粉尘颗粒的运动轨迹，下列4幅图中可能正确的是(忽略重力和空气阻力)(A)．解析根据力和运动的关系知，当粒子运动至电场中某一点时，运动速度与受力如图所示，又据曲线运动知识知粒子运动轨迹夹在合外力与速度之间，可判定粉尘颗粒的运动轨迹如A选项的图所示．例题3、电场线分布如图所示，电场中a、b两点的电场强度大小分别为E a和E b，电势分别为φa和φb，则(C)．A．E a>E b，φa>φb B．E a>E b，φa<φbC．E a<E b，φa>φb D．E a<E b，φa<φb解析电场线的疏密表示电场强度的大小，得E a<E b，所以A、B错误．沿着电场线方向电势降低，所以C正确，D错误．针对练习1、某电场的电场线的分布如图所示．一个带电粒子只在电场力作用下由M点沿图中虚线所示的路径运动通过N点．则下列判断正确的是(CD)．A．粒子带负电B．粒子在M点的加速度大C．粒子在N点的速度大D．电场力对粒子做正功针对练习2、图中的实线表示电场线、虚线表示只受电场力作用的带电粒子的运动轨迹．粒子先经过M点，再经过N点，则可以判定(AD)．A．M点的电势高于N点的电势B．粒子在M点的电势能小于N点的电势能C．粒子在M点的加速度大于在N点的加速度D．粒子在M点的速度小于在N点的速度针对练习3、P、Q两电荷的电场线分布如图所示，c、d为电场中的两点．一个离子从a运动到b(不计重力)，轨迹如图所示．则下列判断正确的是()．A．Q带正电B．c点电势低于d点电势C．离子在运动过程中受到P的吸引D．离子从a到b，电场力做正功。
《静电场》专题6 电场线、等势面及运动轨迹一、知识清单1．2、两个等量异种点电荷的电场电势特征(1)两个等量异种点电荷电场电场线的特征是：电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线．如图16所示．图16 图17 图18(2)在两电荷连线上，连线的中点电场强度最小但是不等于零；连线上关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，电场强度先减小再增大．以两电荷连线为x 轴，关于x ＝0对称分布的两个等量异种点电荷的E －x 图象是关于E 轴(纵轴)对称的U 形图线，如图17所示．(3)在两电荷连线的中垂线上，电场强度以中点处最大；中垂线上关于中点对称的任意两点处场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，电场强度逐渐减小．以两电荷连线中垂线为y 轴，关于y ＝0对称分布的两个等量异种点电荷在中垂线上的E －y 图象是关于E 轴(纵轴)对称的形图线，如图18所示．(4)沿电场线，由正电荷到负电荷电势逐渐降低，其等势面如图19所示．若取无穷远处电势为零，在两电荷连线上的中点处电势为零．图19 图20(5)中垂面是一个等势面，由于中垂面可以延伸到无限远处，所以若取无穷远处电势为零，则在中垂面上电势为零．(6)若将两电荷连线的中点作为坐标原点，两电荷连线作为x轴，则两个等量异种点电荷的电势φ随x变化的图象如图20所示．3、两个等量同种点电荷的电场电势特征(1)电场线大部分是曲线，起于正电荷，终止于无穷远；只有两条电场线是直线．(如图22所示)图22 图23 图24(2)在两电荷连线上的中点电场强度最小为零；连线上关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，电场强度先减小到零再增大．(3)若以两电荷连线中点作为坐标原点，沿两电荷连线作为x轴建立直角坐标系，则关于坐标原点对称分布的两个等量同种点电荷在连线方向上的E－x图象是关于坐标原点对称的图线，两个等量正点电荷的E－x 图象如图23所示的曲线．(4)在两等量同种电荷的连线中垂线上，以中点最小为零；中垂线上关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；在中垂线上由中点至无穷远处，电场强度先从零开始增大再减小至零，其间必有一个位置场强最大．若把中垂线作为y轴，沿中垂线方向的E－y图象大致如图24所示的曲线．(5)两个等量正点电荷电场中各点电势均为正值，两个等量负点电荷电场中各点电势均为负值，两个等量正点电荷电场的等势面如图25所示．图25 图26图27 图28(6)在两个等量正点电荷连线上，由连线的一端到另一端电势先降低再升高，中点处电势最低但不为零，电势φ随x变化的图象大致如图26所示．(7)在两个等量正点电荷连线的中垂线上中点处电势最高，由中点至无穷远处逐渐降低至零．若把中垂线作为y轴，沿中垂线方向的φ－y图象大致如图27所示的曲线．4.在电场中带电粒子运动轨迹问题的分析方法(1) 作出一个交点：电场线和轨迹线交点;做一个假设，假设电性(2) 确定两方向：受力方向（电场线的切向），运动速度方向（运动轨迹的切线向）。
《静电场》专题3 电场线一、知识清单 1．定义为了形象地描述电场中各点场强的强弱及方向，在电场中画出一些曲线，曲线上每一点的切线方向都跟该点的场强方向一致，曲线的疏密表示电场的强弱． 2．电场线的特点(1)电场线从正电荷或无限远处出发，终止于无限远或负电荷处； (2)电场线在电场中不相交；(3)在同一电场中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏． （4）电场线上某点的切线方向表示该点的 电场强度的方向． 3.几种典型电场的电场线(1)几种典型电场的电场线如右(2)两点电荷在电荷连线和中垂线的电场①若q 1=q 2为同性电荷， ② 若q 1=q 2为异性电荷，③若q 1≠q 2为同性电荷时，电场为零点在q 1、q 2之间，到q 2的距离x 满足：2221)(xkq x l kq =-，在此处放一电荷q ，且同时满足：222x kq l kq =时三带电体均可处于静止状态。
④若q 1≠q 2为异性电荷时，电场为零点在连线上小电荷外侧，若q 1<q 2，到q 1的距离x 满足：2122)(x kq x l kq =+ 在此处放一电荷q ，且同时满足：222x kq l kq =时三带电体均可处于静止状态。
(3)4.电场线和运动轨迹问题 (1)电场线与运动轨迹的关系根据电场线的定义，一般情况下，带电粒子在电场中的运动轨迹不会与电场线重合，只有同时满足以下3个条件时，两者才会重合：电场线为直线；电荷的初速度为零，或速度方向与电场线平行；(3)电荷仅受电场力或所受其他力的合力的方向与电场线平行． (2)解题思路根据带电粒子的弯曲方向，判断出受力情况；(2)把电场线方向、受力方向与电性相联系；(3)把电场线疏密和受力大小、加速度大小相联系，有时还要与等势面联系在一起． 5.电场线与轨迹问题判断方法(1)找一个交点：找轨迹线和电场线的交点(2)画两条线： 画出“速度线”(运动轨迹在初始位置的切线)， 画出“力线”(在初始位置电场线的切线方向)，从两者的夹角情况来分析曲线运动的情况．(3)做三类分析：进行受力分析、运动分析、功能关系的分析(4) 做一个假设：“三不知时要假设”——电荷的正负、场强的方向或等势面电势的高低、电荷运动的方向．若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知，则要用“假设法”分别讨论各种情况． 二、典型例题例题1、关于电场线，下述说法中正确的是：（ C）A ．电场线是客观存在的B ．电场线与电荷运动的轨迹是一致的．C ．电场线上某点的切线方向与与电荷在该点受力方向可以不同．D ．沿电场线方向，场强一定越来越大．例题2、正电荷q 在电场力作用下由 向Q 做加速运动，而且加速度越来越大，那么可以断定，它所在的电场是下图中的哪一个：( D )解析：带电体在电场中做加速运动，其电场力方向与加速度方向相同，加速度越来越大电荷所受电场力应越来越大，电量不变，电场力，应是E越来越大．电场线描述电场强度分布的方法是，电场线密度越大，表示场强越大，沿PQ方向．电场线密度增大的情况才符合题的条件，应选D．例题3、如图19所示，A、B为两个等量的正点电荷，O为其连线的中点，MON为其连线的中垂线，在中垂线上靠近O点的O′点放一带电荷量为＋q的小球(可视为点电荷，不计重力)，将此小球由静止释放，下列说法正确的是(BCD)图19A．将小球由O′点从静止释放后，向无穷远处运动的过程中，加速度一定越来越大，速度也一定越来越大B．将小球由O′点从静止释放后，向无穷远处运动的过程中，加速度先变大后变小，速度越来越大C．从O′点到无穷远处，电势逐渐降低D．从O′点到无穷远处，小球的电势能逐渐减小答案BCD解析A、B两个等量的正点电荷形成的电场关于直线MN对称．在O点，两个电荷产生的电场强度大小相等，方向相反，叠加为零，故O′点的电场强度接近于零．在MON中垂线上距离O点无穷远处，电场强度也为零，所以在MON中垂线上从O′点到无穷远处，电场强度先变大，后变小．从O′点到无穷远处，带电荷量为＋q的小球受到的电场力先变大，后变小，其加速度也是先变大，后变小．由于电场力一直对小球做正功，故小球的速度越来越大，选项B正确，A错误．由于从O′点到无穷远处电场力一直对小球做正功，故小球的电势能E p逐渐减小，电势φ＝E pq，故从O′点到无穷远，电势逐渐降低，故C、D正确．例题4、P、Q两电荷的电场线分布如图所示，a、b、c、d为电场中的四点，c、d关于PQ连线的中垂线对称．一个离子从a运动到b(不计重力)，轨迹如图所示，则下列判断正确的是(C)A．P带负电B．c、d两点的电场强度相同C．离子在运动过程中受到P的吸引力D．离子从a到b，电场力做正功解析由电场线的方向可知选项A错误；c、d两点场强大小相同，但方向不同，选项B错误；离子所受电场力的方向应该指向曲线的凹侧，故可以判断出离子在运动过程中受到P电荷的吸引力，选项C正确；离子从a到b，电场力做负功，选项D错误．例题5、(2010·新课标全国卷)静电除尘器是目前普遍采用的一种高效除尘器．其除尘器模型的收尘板是很长的条形金属板，图中直线ab为该收尘板的横截面．工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上．若用粗黑曲线表示原来静止于P 点的带电粉尘颗粒的运动轨迹，图中的4幅图可能正确的是(忽略重力和空气阻力) ( A )例题6、(2014·重庆·3)如图11所示为某示波管的聚焦电场，实线和虚线分别表示电场线和等势线．两电子分别从a、b两点运动到c点，设电场力对两电子做的功分别为W a和W b，a、b点的电场强度大小分别为E a和E b，则(A)图11A．W a＝W b，E a>E b B．W a≠W b，E a>E bC．W a＝W b，E a<E b D．W a≠W b，E a<E b解析由图知a、b在同一等势面上，故U ac＝U bc，又由W＝qU知，W a＝W b，又由于在同一电场中，电场线密集处场强大，故E a>E b，A正确．三、达标练习练习1：如图中带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用E A、E B表示A、B 两处的场强大小，则[ AD]A．A、B两点的场强方向相同B．电场线从A指向B，所以E A＞E BC．A、B同在一条电场线上，且电场线是直线，所以E A=E BD．不知A、B附近的电场线分布状况，E A、E B的大小不能确定练习2：练习8：如图所示MN是电场中的一条电场线，一电子从a点运动到b点速度在不断地增大，则下列结论正确的是：A．该电场是匀强电场．B．该电场线的方向由N指向M．C．电子在a处的加速度小于在b处的加速度．D．因为电子从a到b的轨迹跟MN重合，所以电场线实际上就是带电粒子在电场中的运动轨迹．【解析】仅从一根直的电场线不能判断出该电场是否为匀强电场，因为无法确定电场线的疏密程度，该电场可能是匀强电场，可能是正的点电荷形成的电场，也可能是负的点电荷形成的电场，因此不能比较电子在a、b两处所受电场力的大小，即不能比较加速度的大小，但电子从a到b做的是加速运动，表明它所受的电场力方向由M指向见由于负电荷所受的电场力方向跟场强方向相反，所以电场线的方向由N指向M，电场线是为了形象地描述电场而假想的曲线，带电粒子的运动轨迹是真实存在的曲线，两者的重合是在特定条件下才成立的，在一般情况下两者并不重合．例如氢原子的核外电子绕核做匀速圆周运动时，轨迹跟原子核（质子）产生电场的电场线垂直．正确选项为B．练习3：如图所示，A、B两点固定两个等量正点电荷，在A、B连线的中点C处放一点电荷(不计重力)．若给该点电荷一个初速度v0，v0方向与AB连线垂直，则该点电荷可能的运动情况是(AD )A．往复直线运动B．匀变速直线运动C．加速度不断减小，速度不断增大的直线运动D．加速度先增大后减小，速度不断增大的直线运动练习4：如图所示，一电子沿等量异种电荷的中垂线由A→O→B匀速飞过，电子重力不计，则电子所受另一个力的大小和方向变化情况是(B)A．先变大后变小，方向水平向左B．先变大后变小，方向水平向右C．先变小后变大，方向水平向左D．先变小后变大，方向水平向右练习5：如图为真空中两点电荷A、B形成的电场中的一簇电场线，该电场线关于虚线对称，O点为A、B 点电荷连接的中点，a、b为其连线的中垂线上对称的两点，则下列说法正确的是(D)A．A、B可能带等量异号的正、负电荷B．A、B可能带不等量的正电荷C．a、b两点处无电场线，故其电场强度可能为零D．同一试探电荷在a、b两点处所受电场力大小相等，方向一定相反解析根据题图中的电场线分布可知，A、B带等量的正电荷，选项A、B错误；a、b两点处虽然没有画电场线，但其电场强度一定不为零，选项C错误；由图可知，a、b两点处电场强度大小相等，方向相反，同一试探电荷在a、b两点处所受电场力大小相等，方向一定相反，选项D正确．练习6：用电场线能直观、方便地比较电场中各点场强的强弱．如图甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点：O是电荷连线的中点，E、F是连线中垂线上相对于O点对称的两点，B、C和A、D也相对于O点对称．则(ACD)A．B、C两点场强大小和方向都相同B．A、D两点场强大小相等，方向相反C．E、O、F三点比较，O点场强最强D．B、O、C三点比较，O点场强最弱解析由等量异种点电荷的电场线分布规律可知选项A、C、D正确，选项B错误．练习7：带有等量异种电荷的一对平行金属板，如果两极板间距不是足够近或者两极板面积不是足够大，即使在两极板之间，它的电场线也不是彼此平行的直线，而是如图2所示的曲线，关于这种电场，下列说法正确的是()图2A．这种电场的电场线虽然是曲线，但是电场线的分布却是左右对称的，很有规律性，它们之间的电场，除边缘部分外，可以看做匀强电场B．电场内部A点的电场强度小于B点的电场强度C．电场内部A点的电场强度等于B点的电场强度D．若将一正电荷从电场中的A点由静止释放，它将沿着电场线方向运动到负极板答案 D解析由于题图中平行金属板形成的电场的电场线不是等间距的平行直线，所以不是匀强电场，选项A错误；从电场线分布看，A点的电场线比B点密，所以A点的电场强度大于B点的电场强度，选项B、C错误；A、B两点所在的电场线为一条直线，电荷受力方向沿着这条直线，所以若将一正电荷从电场中的A 点由静止释放，它将沿着电场线方向运动到负极板，选项D正确．练习8：一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b 点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)(D)解析因为质点做减速运动，故其所受电场力F的方向与v的方向的夹角为钝角，又因为质点带负电荷，其所受电场力F与电场强度E方向相反，故只有选项D正确．练习9：图中实线是一簇未标明方向的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b 是轨迹上的两点．若带电粒子在运动过程中只受电场力的作用，根据此图可做出正确判断的是(BCD)A．带电粒子所带电荷的符号B．带电粒子在a、b两点的速度何处较大C．带电粒子在a、b两点的受力方向D．带电粒子在a、b两点的加速度何处较大解析由轨迹的弯曲情况，可知电场力应沿电场线向左，但因不知电场线的方向，故带电粒子所带电荷的符号不能确定．由电场线的疏密程度知a点场强大于b点场强，带电粒子在a点所受电场力较大，从而在a点时加速度较大，综上所述C、D正确．练习10：如图所示，带箭头的线段表示某一电场中的电场线的分布情况．一带电粒子在电场中运动的轨迹如图中虚线所示．若不考虑其他力，则下列判断中正确的是（BC）A．若粒子是从A运动到B，则粒子带正电；若粒子是从B运动到A，则粒子带负电B．不论粒子是从A运动到B，还是从B运动到A，粒子必带负电C．若粒子是从B运动到A，则其加速度减小D．若粒子是从B运动到A，则其速度减小练习11：如图所示，一带电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成如图5所示的运动轨迹．M和N是轨迹上的两点，其中M点是轨迹上的最右点．不计重力，下列表述正确的是(C)A．粒子在M点的速率最大B ．粒子所受电场力沿电场方向C ．粒子在电场中的加速度不变D ．粒子在电场中的电势能始终在增加解析 本题主要考查了带电粒子在电场中的运动．由题图轨迹可知由N 到M 电场力方向向左，做负功，电势能增大，动能减小，选项A 、B 错误；匀强电场所受电场力不变，加速度不变，选项C 正确；经过M 点后电场力做正功，电势能减小，选项D 错误．练习12：如图所示，为某一点电荷所形成电场中的一簇电场线，a 、b 、c 三条虚线为三个带电粒子以相同的速度从O 点射入电场后的运动轨迹，其中b 虚线为一圆弧，AB 的长度等于BC 的长度，且三个粒子的电荷量大小相等，不计粒子重力，则以下说法正确的是( CD )A ．a 一定是正粒子的运动轨迹，b 和c 一定是负粒子的运动轨迹B ．由于AB 的长度等于BC 的长度，故U AB ＝U BCC ．a 虚线对应的粒子的加速度越来越小，c 虚线对应的粒子的加速度越来越大，b 虚线对应的粒子的加速度大小不变D ．b 虚线对应的粒子的质量大于c 虚线对应的粒子的质量解析 由于电场线没有明确方向，因此无法确定三个带电粒子的电性，故A 选项错误；由于该电场不是匀强电场，虽然AB 的长度等于BC 的长度，但AB 段与BC 段对应的电场强度的变化量不等，由点电荷电场等差等势面的分布特点，不难判断U AB ≠U BC ，故B 选项错误；根据电场线的疏密程度可知，a 虚线对应的粒子的加速度越来越小，c 虚线对应的粒子的加速度越来越大，b 虚线对应的粒子的加速度大小不变，故C 选项正确；由于b 虚线对应的带电粒子所做的运动为匀速圆周运动，而c 虚线对应的粒子在不断地向场源电荷运动，b 虚线对应的带电粒子Eq ＝m b v 2r ，而c 虚线对应的带电粒子满足关系式Eq >m c v 2r ，即m b >m c ，故D 选项正确．。
