计算机组成原理--总线系统 ppt课件

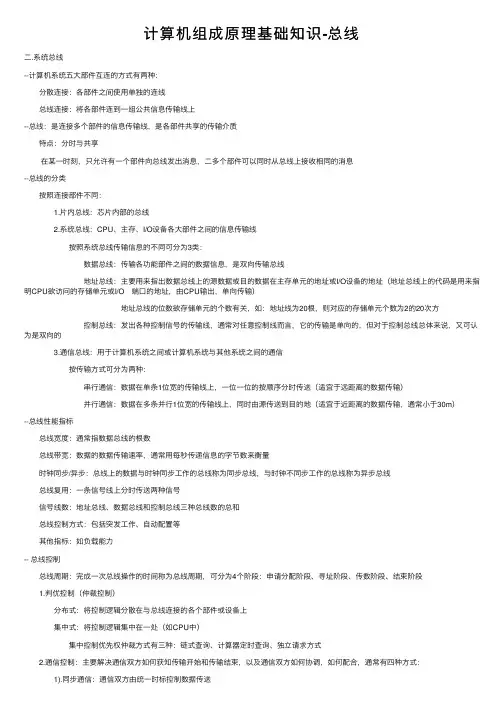

计算机组成原理基础知识-总线⼆.系统总线--计算机系统五⼤部件互连的⽅式有两种： 分散连接：各部件之间使⽤单独的连线 总线连接：将各部件连到⼀组公共信息传输线上--总线：是连接多个部件的信息传输线，是各部件共享的传输介质 特点：分时与共享 在某⼀时刻，只允许有⼀个部件向总线发出消息，⼆多个部件可以同时从总线上接收相同的消息--总线的分类 按照连接部件不同： 1.⽚内总线：芯⽚内部的总线 2.系统总线：CPU、主存、I/O设备各⼤部件之间的信息传输线 按照系统总线传输信息的不同可分为3类： 数据总线：传输各功能部件之间的数据信息，是双向传输总线 地址总线：主要⽤来指出数据总线上的源数据或⽬的数据在主存单元的地址或I/O设备的地址（地址总线上的代码是⽤来指明CPU欲访问的存储单元或I/O　端⼝的地址，由CPU输出，单向传输） 地址总线的位数欲存储单元的个数有关，如：地址线为20根，则对应的存储单元个数为2的20次⽅ 控制总线：发出各种控制信号的传输线，通常对任意控制线⽽⾔，它的传输是单向的，但对于控制总线总体来说，⼜可认为是双向的 3.通信总线：⽤于计算机系统之间或计算机系统与其他系统之间的通信 按传输⽅式可分为两种： 串⾏通信：数据在单条1位宽的传输线上，⼀位⼀位的按顺序分时传送（适宜于远距离的数据传输） 并⾏通信：数据在多条并⾏1位宽的传输线上，同时由源传送到⽬的地（适宜于近距离的数据传输，通常⼩于30m）--总线性能指标 总线宽度：通常指数据总线的根数 总线带宽：数据的数据传输速率，通常⽤每秒传递信息的字节数来衡量 时钟同步/异步：总线上的数据与时钟同步⼯作的总线称为同步总线，与时钟不同步⼯作的总线称为异步总线 总线复⽤：⼀条信号线上分时传送两种信号 信号线数：地址总线、数据总线和控制总线三种总线数的总和 总线控制⽅式：包括突发⼯作、⾃动配置等 其他指标：如负载能⼒-- 总线控制 总线周期：完成⼀次总线操作的时间称为总线周期，可分为4个阶段：申请分配阶段、寻址阶段、传数阶段、结束阶段 1.判优控制（仲裁控制） 分布式：将控制逻辑分散在与总线连接的各个部件或设备上 集中式：将控制逻辑集中在⼀处（如CPU中） 集中控制优先权仲裁⽅式有三种：链式查询、计算器定时查询、独⽴请求⽅式 2.通信控制：主要解决通信双⽅如何获知传输开始和传输结束，以及通信双⽅如何协调，如何配合，通常有四种⽅式： 1).同步通信：通信双⽅由统⼀时标控制数据传送 2).异步通信：采⽤应答⽅式 异步通信的应答⽅式分为：不互锁、半互锁和全互锁 3).半同步通信 4).分离式通信(基本思想是将⼀个传输周期（或总线周期）分解为两个⼦周期) 。

计算机组成原理——第三章系统总线3.1 总线的基本概念1. 为什么要⽤总线计算机系统五⼤部件之间的互连⽅式有两种：分散连接——各部件之间使⽤单独的连线总线连接——各部件连到⼀组公共信息传输线上早期的计算机⼤多采⽤分散连接⽅式，内部连线⼗分复杂，尤其当I/O与存储器交换信息时都需要经过运算器，使运算器停⽌运算，严重影响CPU的⼯作效率。

2. 什么是总线总线是连接各个部件的信息传输线，是各个部件共享的传输介质3. 总线上的信息传送串⾏并⾏3.2 总线的分类1. ⽚内总线芯⽚内部的总线CPU芯⽚内部寄存器之间寄存器与算逻单元ALU之间2. 系统总线计算机各部件（CPU、主存、I/O设备）之间的信息传输线按系统总线传输信息不同分为：数据总线——传输各功能部件之间的数据信息双向与机器字长、存储字长有关数据总线宽度——数据总线的位数地址总线——⽤来指出数据总线上的源数据或⽬的数据在主存单元的地址或I/O设备的地址单向（由CPU输出）与存储地址、I/O地址有关地址线位数(2n)与存储单元的个数(n)有关控制总线——⽤来发出各种控制信号的传输线出——中断请求、总线请求⼊——存储器读/写、总线允许、中断确认常见控制信号：时钟：⽤来同步各种操作复位：初始化所有部件总线请求：表⽰某部件需获得总线使⽤权总线允许：表⽰需要获得总线使⽤权的部件已获得了控制权中断请求：表⽰某部件提出中断申请中断响应：表⽰中断请求已被接收存储器写：将数据总线上的数据写⾄存储器的指定地址单元内存储器读：将指定存储单元中的数据读到数据总线上I/O读：从指定的I/O端⼝将数据读到数据总线上I/O写：将数据总线上的数据输出到指定的I/O端⼝内传输响应：表⽰数据已被接收，或已将数据送⾄数据总线上3. 通信总线⽤于计算机系统之间或计算机系统与其它系统（控制仪器、移动通信等）之间的通信通信⽅式：串⾏通信数据在单条1位宽的传输线上，⼀位⼀位地按顺序分时传送。

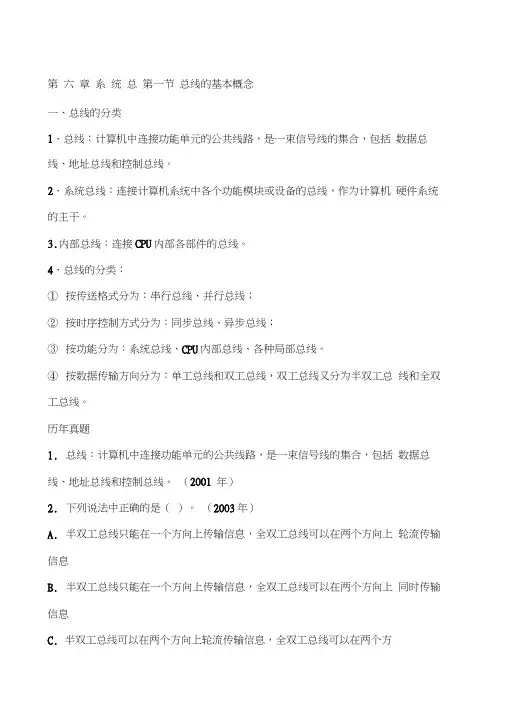

第六章系统总第一节总线的基本概念一、总线的分类1．总线：计算机中连接功能单元的公共线路，是一束信号线的集合，包括数据总线、地址总线和控制总线。

2．系统总线：连接计算机系统中各个功能模块或设备的总线，作为计算机硬件系统的主干。

3.内部总线：连接CPU内部各部件的总线。

4．总线的分类：①按传送格式分为：串行总线、并行总线；②按时序控制方式分为：同步总线、异步总线；③按功能分为：系统总线、CPU内部总线、各种局部总线。

④按数据传输方向分为：单工总线和双工总线，双工总线又分为半双工总线和全双工总线。

历年真题1.总线：计算机中连接功能单元的公共线路，是一束信号线的集合，包括数据总线、地址总线和控制总线。

（2001 年）2.下列说法中正确的是（）。

（2003年）A.半双工总线只能在一个方向上传输信息，全双工总线可以在两个方向上轮流传输信息B.半双工总线只能在一个方向上传输信息，全双工总线可以在两个方向上同时传输信息C.半双工总线可以在两个方向上轮流传输信息，全双工总线可以在两个方向上同时传输信息D.半双工总线可以在两个方向上同时传输信息，全双工总线可以在两个方向上轮流传输信息【分析】根据总线上信号的传递方向，总线可分为单向传输（单工）总线和双向传输（双工）总线，而双工总线又可分为半双工总线和全双工总线。

其中单工总线只能向一个方向传递信号，半双工总线可以在两个方向上轮流传递信号，全双工总线可以在两个方向上同时传递信号。

【答案】C二、总线的信息传输方式1.串行传输：是指数据的传输在一条线路上按位进行。

（只需一条数据传输线，线路的成本低，适合于长距离的数据传输）。

在串行传输时，被传输的数据在发送设备中进行并行到串行的变换，在接收设备中进行串行到并行的变换。

2.并行传输：每个数据位都需要单独一条传输线，所有的数据位同时进行传输。

3.复合传输：又称总线复用的传输方式，它使不同的信号在同一条信号线上传输，不同的信号在不同的时间片中轮流地身总线的同一条信号线上发出。
