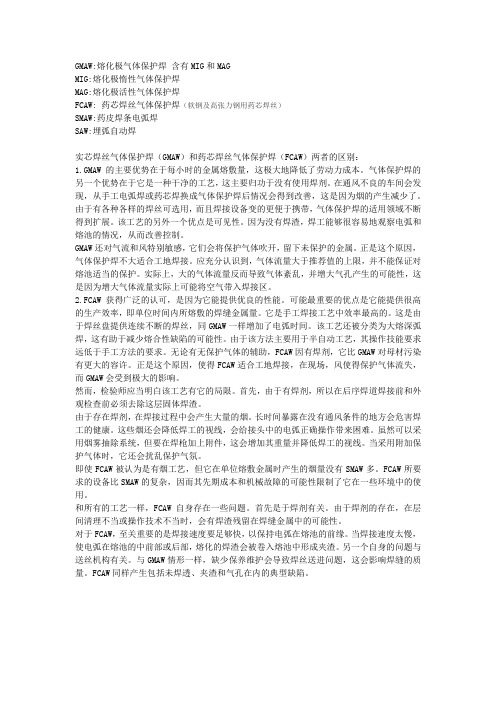

GMAW:熔化极气体保护焊含有MIG和MAGMIG:熔化极惰性气体保护焊MAG:熔化极活性气体保护焊FCAW: 药芯焊丝气体保护焊(软钢及高张力钢用药芯焊丝)SMAW:药皮焊条电弧焊SAW:埋弧自动焊实芯焊丝气体保护焊(GMAW)和药芯焊丝气体保护焊(FCAW)两者的区别:1.GMAW的主要优势在于每小时的金属熔敷量,这极大地降低了劳动力成本。
气体保护焊的另一个优势在于它是一种干净的工艺,这主要归功于没有使用焊剂。
在通风不良的车间会发现,从手工电弧焊或药芯焊换成气体保护焊后情况会得到改善,这是因为烟的产生减少了。
由于有各种各样的焊丝可选用,而且焊接设备变的更便于携带,气体保护焊的适用领域不断得到扩展。
该工艺的另外一个优点是可见性。
因为没有焊渣,焊工能够很容易地观察电弧和熔池的情况,从而改善控制。
GMAW还对气流和风特别敏感,它们会将保护气体吹开,留下未保护的金属。
正是这个原因,气体保护焊不大适合工地焊接。
应充分认识到,气体流量大于推荐值的上限,并不能保证对熔池适当的保护。
实际上,大的气体流量反而导致气体紊乱,并增大气孔产生的可能性,这是因为增大气体流量实际上可能将空气带入焊接区。
2.FCAW获得广泛的认可,是因为它能提供优良的性能。
可能最重要的优点是它能提供很高的生产效率,即单位时间内所熔敷的焊缝金属量。
它是手工焊接工艺中效率最高的。
这是由于焊丝盘提供连续不断的焊丝,同GMAW一样增加了电弧时间。
该工艺还被分类为大熔深弧焊,这有助于减少熔合性缺陷的可能性。
由于该方法主要用于半自动工艺,其操作技能要求远低于手工方法的要求。
无论有无保护气体的辅助,FCAW因有焊剂,它比GMAW对母材污染有更大的容许。
正是这个原因,使得FCAW适合工地焊接,在现场,风使得保护气体流失,而GMAW会受到极大的影响。
然而,检验师应当明白该工艺有它的局限。
首先,由于有焊剂,所以在后序焊道焊接前和外观检查前必须去除这层固体焊渣。
CO2(二氧化碳)气体保护焊的原理、特点及应用CO2气体保护焊是一种以CO2作为保护气体的熔化极电弧焊,简称CO2焊。
CO2气体密度较大,巨受电弧加热后体积膨胀较大,所以隔离空气、保护熔池的效果较好,但CO2是一种氧化性较强的气体,在焊接过程中会使合金元素烧损,产生气孔和金属飞溅,故需用脱氧能力较强的焊丝或添加焊剂来保证焊接接头的冶金质量。
CO2焊按焊丝可分为细丝(直径小于1.6mm)、粗丝(直径大于1.6mm)和药芯焊丝CO2焊三种。
按操作方法可分为半机械化和机械化CO2焊两种。
1、CO2焊的原理CO2气体保护焊是采用CO2作为保护气体,使焊接区和金属熔池不受外界空气的侵入,依靠焊丝和工件间产生的电弧热来熔化金属的一种熔化极气体保护焊,焊丝由送丝机构通过软管经导电嘴送出,而CO2气体从喷嘴内以一定的流量喷出,这样当焊丝与焊件接触引燃电弧后,连续送给的焊丝末端和熔池被CO2气流所保护,防止了空气对熔化金属的危害作用,从而保证获得高质量的焊缝。
CO2气体保护焊焊接原理如下图所示。
▲CO2气体保护焊焊接原理1—焊丝2—喷嘴3—电弧4—CO2气流5—熔池6—焊缝7—焊件2、CO2焊的特点(1)CO2焊的优点与其他电弧焊比较,CO2焊的优点如下:①焊接熔池与大气隔绝,对油、锈敏感性较低,可以减少焊件及焊丝的清理工作。
电弧可见性良好,便于对中,操作方便,易于掌握熔池熔化和焊缝成形。
①电弧在气流的压缩下使热量集中,工件受热面积小,热影响区窄,加上CO2气体的冷却作用,因而焊件变形和残余应力较小,特别适用于薄板的焊接。
①电弧的穿透能力强,熔深较大,对接焊件可减少焊接层数。
对厚10mm左右的钢板可以开①形坡口一次焊透,角焊缝的焊脚尺寸也可以相应地减小。
①焊后无焊接熔渣,所以在多层焊时就无需中间清渣。
焊丝自动送进,容易实现机械化操作,短路过渡技术可用于全位置及其他空间焊缝的焊接,生产率高。
①抗锈能力强,抗裂性能好,焊缝中不易产生气孔,所以焊接接头的力学性能好,焊接质量高。

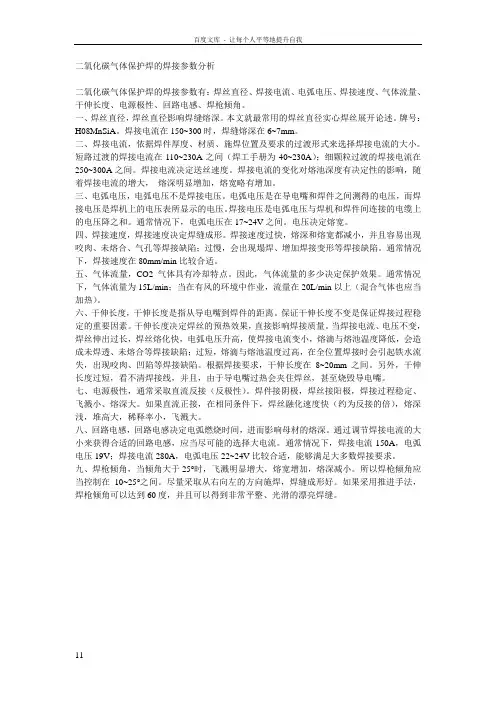

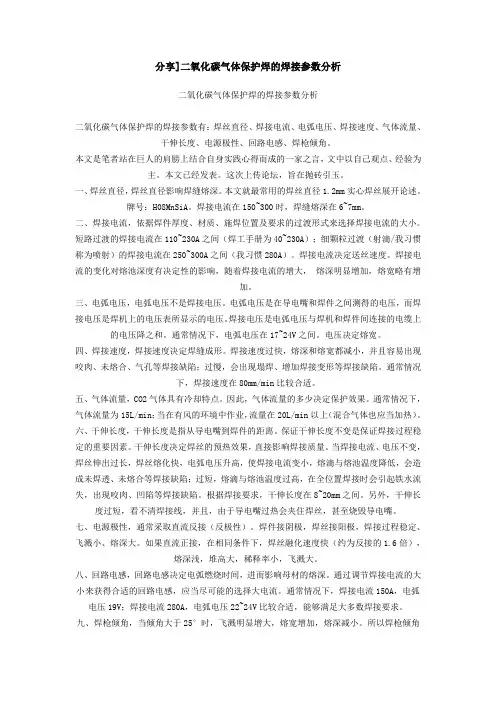

分享]二氧化碳气体保护焊的焊接参数分析二氧化碳气体保护焊的焊接参数分析二氧化碳气体保护焊的焊接参数有:焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角。
本文是笔者站在巨人的肩膀上结合自身实践心得而成的一家之言,文中以自己观点、经验为主。
本文已经发表。
这次上传论坛,旨在抛砖引玉。
一、焊丝直径,焊丝直径影响焊缝熔深。
本文就最常用的焊丝直径1.2mm实心焊丝展开论述。
牌号:H08MnSiA。
焊接电流在150~300时,焊缝熔深在6~7mm。
二、焊接电流,依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小。
短路过渡的焊接电流在110~230A之间(焊工手册为40~230A);细颗粒过渡(射滴/我习惯称为喷射)的焊接电流在250~300A之间(我习惯280A)。
焊接电流决定送丝速度。
焊接电流的变化对熔池深度有决定性的影响,随着焊接电流的增大,熔深明显增加,熔宽略有增加。
三、电弧电压,电弧电压不是焊接电压。
电弧电压是在导电嘴和焊件之间测得的电压,而焊接电压是焊机上的电压表所显示的电压。
焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和。
通常情况下,电弧电压在17~24V之间。
电压决定熔宽。
四、焊接速度,焊接速度决定焊缝成形。
焊接速度过快,熔深和熔宽都减小,并且容易出现咬肉、未熔合、气孔等焊接缺陷;过慢,会出现塌焊、增加焊接变形等焊接缺陷。
通常情况下,焊接速度在80mm/min比较合适。
五、气体流量,CO2气体具有冷却特点。
因此,气体流量的多少决定保护效果。
通常情况下,气体流量为15L/min;当在有风的环境中作业,流量在20L/min以上(混合气体也应当加热)。
六、干伸长度,干伸长度是指从导电嘴到焊件的距离。
保证干伸长度不变是保证焊接过程稳定的重要因素。
干伸长度决定焊丝的预热效果,直接影响焊接质量。
当焊接电流、电压不变,焊丝伸出过长,焊丝熔化快,电弧电压升高,使焊接电流变小,熔滴与熔池温度降低,会造成未焊透、未熔合等焊接缺陷;过短,熔滴与熔池温度过高,在全位置焊接时会引起铁水流失,出现咬肉、凹陷等焊接缺陷。
焊丝分类实芯焊丝及药芯焊丝特性2..3.1 焊丝分类按制造方法可分为实芯焊丝和药芯焊丝两大类,其中药芯焊丝又可分为气保护和自保护两种。
按焊接工艺方法可分为埋弧焊焊丝、气保焊焊丝、电渣焊丝、堆焊焊丝和气焊焊丝等。
按被焊材料的性质又可分为碳钢焊丝、低合金钢焊丝、不锈钢焊丝、铸铁焊丝和有色金属焊丝等。
焊丝实芯焊丝药芯焊丝埋弧焊、电渣焊气体保护焊自保护焊惰性气体保护焊(TIG,MIG)活性气体保护焊(MAG)埋弧焊气体保护焊(CO2焊,Ar+CO2焊)自保护焊2.3.2 实芯焊丝实芯焊丝是热轧线材经拉拔加工而成的。
产量大而合金元素含量少的碳钢及低合金钢线材,常采用转炉冶炼;产量小而合金元素含量多的线材多采用电炉冶炼,分别经开坯、轧制而成。
为了防止焊丝生锈,除不锈钢焊丝外都要进行表面处理。
目前主要是镀铜处理,包括电镀、浸铜及化学镀铜等方法。
不同的焊接方法应采用不同直径的焊丝。
埋弧焊时电流大,要采用粗焊丝,焊丝直径在 2.4~6.4mm;气保焊时,为了得到良好的保护效果,要采用细焊丝,直径多为0.8~1.6mm。
1.埋弧焊用焊丝埋弧焊接时,焊缝成分和性能主要是由焊丝和焊剂共同决定的。
另外,埋弧焊接时焊接电流大,熔深大,母材熔合比高,母材成分的影响也大,所以焊接规范变化时,也会给焊缝成分和性能带来较大影响。
埋弧焊焊丝的选择既要考虑焊剂成分的影响,又要考虑母材的影响。
为了得到不同的焊缝成分,可以采用一种焊剂(主要是熔炼焊剂)与几种焊丝配合F也可以采用一种焊丝与几种焊剂(主要是烧结焊剂)配合。
对于给定的焊接结构,应根据钢种成分、对焊缝性能的要求指标及焊接规范大小的变化等进行综合分析之后,再决定所采用的焊丝和焊剂。
低碳钢用焊丝由于焊缝中合金成分不多,故可采用焊丝渗合金,也可采用焊剂渗合金。
通过焊剂向焊缝中过渡时,有利于改善焊缝的抗热裂纹能力和抗气孔性能;通过焊丝向焊缝中过渡时,有利于提高焊缝的低温韧性。
焊接低碳钢时多采用低碳焊丝(H08A等),当母材含碳量较高或强度要求较高、而对焊缝韧性要求不高时,也可采用含碳量较高的焊丝,如H15A或H15Mn等。

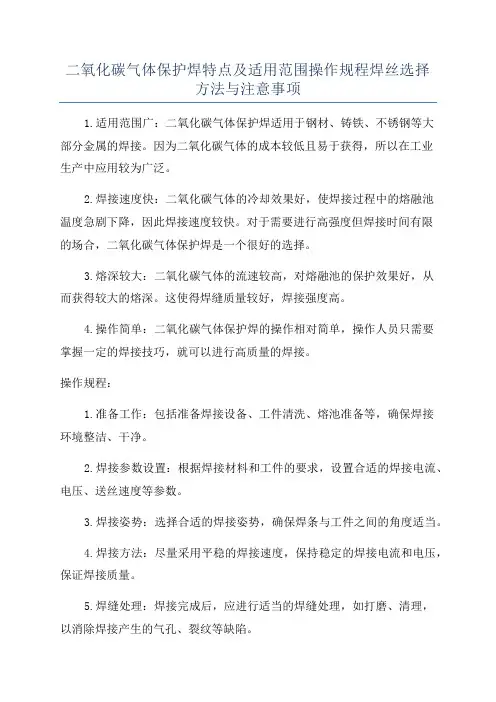

二氧化碳气体保护焊特点及适用范围操作规程焊丝选择方法与注意事项1.适用范围广:二氧化碳气体保护焊适用于钢材、铸铁、不锈钢等大部分金属的焊接。
因为二氧化碳气体的成本较低且易于获得,所以在工业生产中应用较为广泛。
2.焊接速度快:二氧化碳气体的冷却效果好,使焊接过程中的熔融池温度急剧下降,因此焊接速度较快。
对于需要进行高强度但焊接时间有限的场合,二氧化碳气体保护焊是一个很好的选择。
3.熔深较大:二氧化碳气体的流速较高,对熔融池的保护效果好,从而获得较大的熔深。
这使得焊缝质量较好,焊接强度高。
4.操作简单:二氧化碳气体保护焊的操作相对简单,操作人员只需要掌握一定的焊接技巧,就可以进行高质量的焊接。
操作规程:1.准备工作:包括准备焊接设备、工件清洗、熔池准备等,确保焊接环境整洁、干净。
2.焊接参数设置:根据焊接材料和工件的要求,设置合适的焊接电流、电压、送丝速度等参数。
3.焊接姿势:选择合适的焊接姿势,确保焊条与工件之间的角度适当。
4.焊接方法:尽量采用平稳的焊接速度,保持稳定的焊接电流和电压,保证焊接质量。
5.焊缝处理:焊接完成后,应进行适当的焊缝处理,如打磨、清理,以消除焊接产生的气孔、裂纹等缺陷。

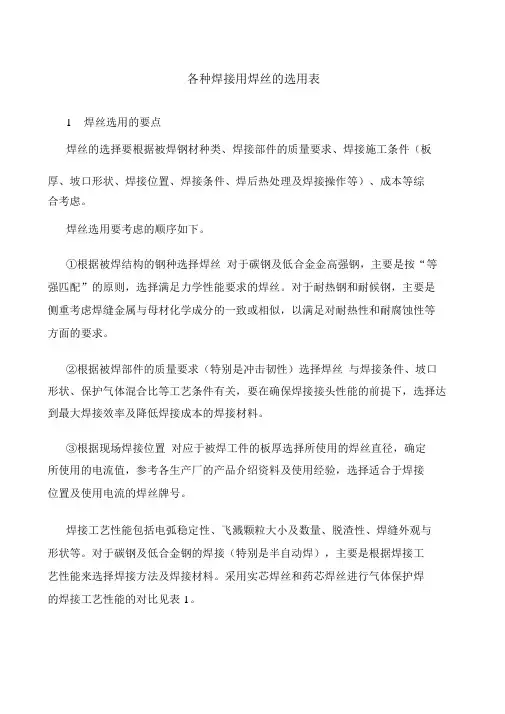

焊丝选择方法:1.焊材的力学强度要与基体金属接近。
焊接过程中,焊丝与基体金属融合,必须具有与基体金属相似的材料强度,避免焊接接头强度下降。
2.焊材的熔点要低于基体金属。
焊接时,焊丝需要在合适的温度下熔化,与基体金属融合。
因此,焊材的熔点要低于基体金属。
3.焊材的化学成分要与基体金属相近。
焊材的化学成分应与基体金属相同或相近,以减少合金元素的交换和产生产生不均匀分配的问题。
注意事项:1.避免气泡和孔隙:焊接时,应注意保持合适的焊接电流和电压,避免产生气泡和孔隙。
2.控制焊接温度:焊接温度过高会导致焊接变形、裂纹等问题,应注意控制焊接温度。
3.熔深不均匀:焊接时,应保证焊丝与工件的角度适当,焊接速度平稳,以避免熔深不均匀,导致焊接质量下降。
GMAW:熔化极气体保护焊含有MIG和MAGMIG:熔化极惰性气体保护焊MAG:熔化极活性气体保护焊FCAW: 药芯焊丝气体保护焊(软钢及高张力钢用药芯焊丝)SMAW:药皮焊条电弧焊SAW:埋弧自动焊实芯焊丝气体保护焊(GMAW)和药芯焊丝气体保护焊(FCAW)两者的区别:1.GMAW的主要优势在于每小时的金属熔敷量,这极大地降低了劳动力成本。
气体保护焊的另一个优势在于它是一种干净的工艺,这主要归功于没有使用焊剂。
在通风不良的车间会发现,从手工电弧焊或药芯焊换成气体保护焊后情况会得到改善,这是因为烟的产生减少了。
由于有各种各样的焊丝可选用,而且焊接设备变的更便于携带,气体保护焊的适用领域不断得到扩展。
该工艺的另外一个优点是可见性。
因为没有焊渣,焊工能够很容易地观察电弧和熔池的情况,从而改善控制。
GMAW还对气流和风特别敏感,它们会将保护气体吹开,留下未保护的金属。
正是这个原因,气体保护焊不大适合工地焊接。
应充分认识到,气体流量大于推荐值的上限,并不能保证对熔池适当的保护。
实际上,大的气体流量反而导致气体紊乱,并增大气孔产生的可能性,这是因为增大气体流量实际上可能将空气带入焊接区。
2.FCAW获得广泛的认可,是因为它能提供优良的性能。
可能最重要的优点是它能提供很高的生产效率,即单位时间内所熔敷的焊缝金属量。
它是手工焊接工艺中效率最高的。
这是由于焊丝盘提供连续不断的焊丝,同GMAW一样增加了电弧时间。
该工艺还被分类为大熔深弧焊,这有助于减少熔合性缺陷的可能性。
由于该方法主要用于半自动工艺,其操作技能要求远低于手工方法的要求。
无论有无保护气体的辅助,FCAW因有焊剂,它比GMAW对母材污染有更大的容许。
正是这个原因,使得FCAW适合工地焊接,在现场,风使得保护气体流失,而GMAW会受到极大的影响。
然而,检验师应当明白该工艺有它的局限。
首先,由于有焊剂,所以在后序焊道焊接前和外观检查前必须去除这层固体焊渣。
二氧化碳气体保护焊的焊接参数分析二氧化碳气体保护焊的焊接参数有:焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角。
一、焊丝直径,焊丝直径影响焊缝熔深。
本文就最常用的焊丝直径实心焊丝展开论述。
牌号:H08MnSiA。
焊接电流在150~300时,焊缝熔深在6~7mm。
二、焊接电流,依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小。
短路过渡的焊接电流在110~230A之间(焊工手册为40~230A);细颗粒过渡的焊接电流在250~300A之间。
焊接电流决定送丝速度。
焊接电流的变化对熔池深度有决定性的影响,随着焊接电流的增大,熔深明显增加,熔宽略有增加。
三、电弧电压,电弧电压不是焊接电压。
电弧电压是在导电嘴和焊件之间测得的电压,而焊接电压是焊机上的电压表所显示的电压。
焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和。
通常情况下,电弧电压在17~24V之间。
电压决定熔宽。
四、焊接速度,焊接速度决定焊缝成形。
焊接速度过快,熔深和熔宽都减小,并且容易出现咬肉、未熔合、气孔等焊接缺陷;过慢,会出现塌焊、增加焊接变形等焊接缺陷。
通常情况下,焊接速度在80mm/min比较合适。
五、气体流量,CO2气体具有冷却特点。
因此,气体流量的多少决定保护效果。
通常情况下,气体流量为15L/min;当在有风的环境中作业,流量在20L/min以上(混合气体也应当加热)。
六、干伸长度,干伸长度是指从导电嘴到焊件的距离。
保证干伸长度不变是保证焊接过程稳定的重要因素。
干伸长度决定焊丝的预热效果,直接影响焊接质量。
当焊接电流、电压不变,焊丝伸出过长,焊丝熔化快,电弧电压升高,使焊接电流变小,熔滴与熔池温度降低,会造成未焊透、未熔合等焊接缺陷;过短,熔滴与熔池温度过高,在全位置焊接时会引起铁水流失,出现咬肉、凹陷等焊接缺陷。
根据焊接要求,干伸长度在8~20mm之间。
另外,干伸长度过短,看不清焊接线,并且,由于导电嘴过热会夹住焊丝,甚至烧毁导电嘴。
实心焊丝和药芯焊丝的用途实心焊丝和药芯焊丝的用途如下,仅供参考:实心焊丝主要用于埋弧焊、熔化极保护电弧焊以及钨极氩弧焊、等离子电弧焊和电渣焊等工艺的填充焊丝。
一般都是通过冷拉工艺制成圆形截面,并以圆盘的形式供应,但也可以以条状的冷轧带的形式制造。
实芯焊丝是一种没有焊剂的焊丝,又称“光焊丝”,由塑性良好的低碳钢或低合金钢制成。
焊接过程中需要通过外部加热源提供足够的热量,将焊丝和工件熔化并形成焊缝,可以满足如抗氧化、耐磨损和高温下耐腐蚀等特殊性能要求,提高焊接效率和堆焊层质量,同时还能适用于风大、湿度大等环境下的焊接。
不过焊接过程中不含焊剂,实芯焊丝焊接过程中容易产生气孔,焊缝质量不稳定,因此,对焊接工件的表面处理要求高。
药芯焊丝主要用于二氧化碳气体保护焊、埋弧焊和自保护焊等焊接工艺,一般应用于堆焊行业,比如钢铁冶金、水泥建材、煤矿、电力、化工、环保等行业的磨损件修复。
此外,药芯焊丝还用于大型焊接结构工程的施工。
在焊接时,药芯焊丝内部填充相应成分的焊剂混合物和焊丝、焊件会在高温下发生作用,同时形成较薄的液态溶渣包裹溶滴并覆盖溶池,从而对熔池形成保护。
药芯焊丝是一种内部带有焊剂的焊丝,用薄钢带卷成圆形或异形钢管,内填一定成分的药粉,经拉制成的有缝药芯焊丝,或用钢管填满药粉拉制成的无缝药芯焊丝。
焊机与手弧焊焊条的药皮类似,成分中含有稳弧剂、脱氧剂等,其中稳弧剂使得电弧更稳定,熔滴过渡均匀,且采用气渣联合保护,获得良好成形,焊接质量稳定。
药芯焊丝熔敷速度快,生产效率高在相同焊接电流下药芯焊丝的电流密度大,熔化速度快,其熔敷率约为85%-90%,生产率比焊条电弧焊高约3-5倍,从而起到保护和净化焊缝的作用。
总的来说,实心焊丝和药芯焊丝在应用场景上存在差异。
选择使用哪种类型的焊丝取决于具体的焊接需求和场景。
