如何制作一个简易的特斯拉线圈来点亮节能灯

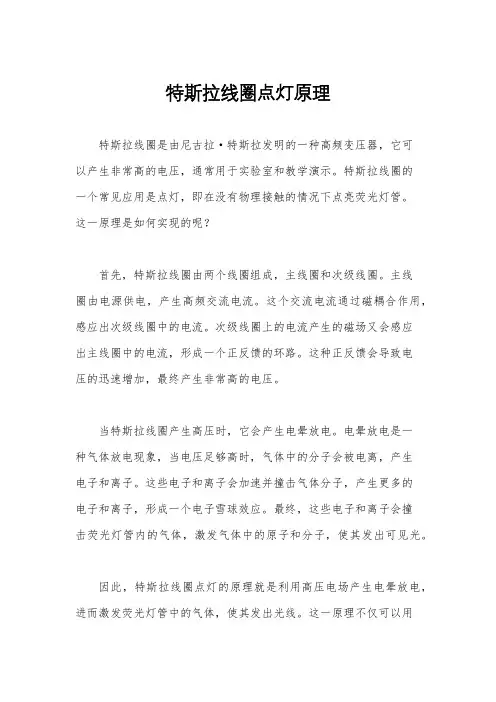

特斯拉线圈点灯原理
特斯拉线圈是由尼古拉·特斯拉发明的一种高频变压器，它可
以产生非常高的电压，通常用于实验室和教学演示。

特斯拉线圈的
一个常见应用是点灯，即在没有物理接触的情况下点亮荧光灯管。

这一原理是如何实现的呢？
首先，特斯拉线圈由两个线圈组成，主线圈和次级线圈。

主线
圈由电源供电，产生高频交流电流。

这个交流电流通过磁耦合作用，感应出次级线圈中的电流。

次级线圈上的电流产生的磁场又会感应
出主线圈中的电流，形成一个正反馈的环路。

这种正反馈会导致电
压的迅速增加，最终产生非常高的电压。

当特斯拉线圈产生高压时，它会产生电晕放电。

电晕放电是一
种气体放电现象，当电压足够高时，气体中的分子会被电离，产生
电子和离子。

这些电子和离子会加速并撞击气体分子，产生更多的
电子和离子，形成一个电子雪球效应。

最终，这些电子和离子会撞
击荧光灯管内的气体，激发气体中的原子和分子，使其发出可见光。

因此，特斯拉线圈点灯的原理就是利用高压电场产生电晕放电，进而激发荧光灯管中的气体，使其发出光线。

这一原理不仅可以用
于点灯，还可以用于演示电场和气体放电的现象，具有很高的教学和科普价值。

总之，特斯拉线圈点灯原理是利用高压交流电产生电晕放电，从而激发荧光灯管中的气体，使其发出光线。

这一原理不仅有实际应用，还具有很高的科学教育价值。

特斯拉线圈作为一种重要的实验工具，将继续在科学研究和教学中发挥重要作用。

如何制作小型特斯拉线圈组员:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX笫一步:了解其原理及计算公式.原理图原理:初级线圈的谐振频率(L1XC1)=次级线圈的谐振频率(L2XC2)相关物理量测量及计算计算L1计算C2(此处放电顶端为金属环)计算L2笫二步:如何升压.(解释:由打火器需要至少2000V才能完成打火.)方案一:采用单管自激1.材料:漆包线,电容,两个240欧5瓦270欧1瓦的电阻,2N3055三极管,散热片,绝缘漆,一个彩电压包,导线若干.(各种材料规格需实际制作而定)2.升压部分电路图注意:在绕高压包时,两次绕线方向要相同; B,E为三极管的两个接线柱,C为三极管的金属外壳.此方案虽简单,但放出热量大,效率低.方案二:采用ZVS电路(零电压开关 Zero Voltage Switch)1.材料:两个IRFP260(一种场效应晶体管),一个47-200uh电感,四个UF4007(高频二极管),两个12V稳压管,两个470欧1W和两个10K欧1W的电阻,一个0.68uf电容(耐压要在250V以上),一个彩电高压包, 10-40V电源,导线若干.2.升压部分电路图及实物图此方案虽看似有点复杂,但效率高,产生热量也少.第三步:制作电容阵(主电容),制作打火器.由于市场上买不到可以耐几千伏的电容,因此需要电容串联和并联形成电容阵,下图即我们所做的电容阵.此过程只需通过焊接就可完成.打火器不需太精确,我们可以用两条较粗的漆包线或铜棒,如图第四步:缠绕初级线圈和次级线圈1.材料:不同规格的PVC管, 漆包线,毛细管, 绝缘漆2.制作首先用PVC管做底座,再将毛细管盘绕其上,制作初级线圈,如图然后,可以一个人放漆包线,一个人用PVC管缠绕,制作完成次级线圈,如图第五步:连接线路, 见证奇迹.在连接过程中,要注意避免短路和断路.连接好后要再在次级线圈上连一根30厘米的铁丝, 用来插入土中接地.在实验中,一定要注意安全!。

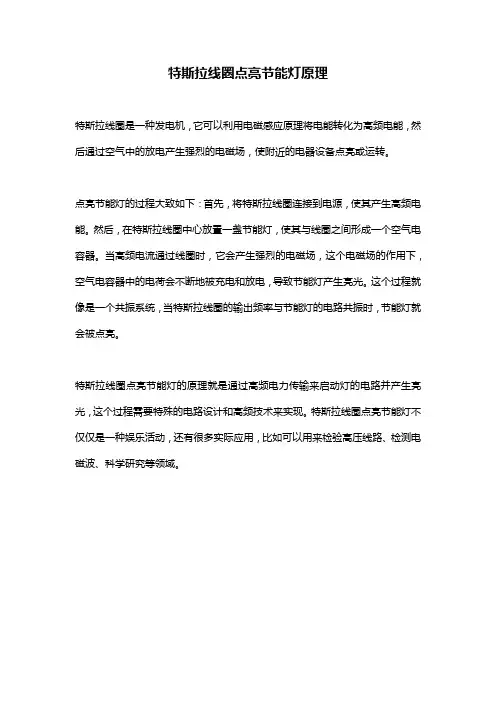

特斯拉线圈点亮节能灯原理
特斯拉线圈是一种发电机，它可以利用电磁感应原理将电能转化为高频电能，然后通过空气中的放电产生强烈的电磁场，使附近的电器设备点亮或运转。

点亮节能灯的过程大致如下：首先，将特斯拉线圈连接到电源，使其产生高频电能。

然后，在特斯拉线圈中心放置一盏节能灯，使其与线圈之间形成一个空气电容器。

当高频电流通过线圈时，它会产生强烈的电磁场，这个电磁场的作用下，空气电容器中的电荷会不断地被充电和放电，导致节能灯产生亮光。

这个过程就像是一个共振系统，当特斯拉线圈的输出频率与节能灯的电路共振时，节能灯就会被点亮。

特斯拉线圈点亮节能灯的原理就是通过高频电力传输来启动灯的电路并产生亮光，这个过程需要特殊的电路设计和高频技术来实现。

特斯拉线圈点亮节能灯不仅仅是一种娱乐活动，还有很多实际应用，比如可以用来检验高压线路、检测电磁波、科学研究等领域。

追频固态特斯拉线圈详细制作图解
在这里我要做的是追频ISSTC，即追频特斯拉线圈（带灭弧），同时教大家怎么做
追频SSTC的特点就是不需要调谐，只需要简单的外部调试甚至不需要调试即可直接上电运行
第一步我们要了解特斯拉线圈的工作原理
然而，这完全没必要，因为大部分做特斯拉的人都没有去完全理解过它的工作原理，因为它们都把心思投入到制作过程中了，楼主我也是，所以，在这里我就不将它的工作原理了，直接进入制作过程！
制作流程↓
驱动
↓↓
灭弧
↓↓
功率桥
↓↓
整流桥
↓↓
TC次级
↓↓
TC初级
↓↓
调试
↓↓
完成！。

简易特斯拉线圈制作
准备材料：
1. PVC管长33cm直径5cm
2. 漆包铜线径0.21，买1公两就够了
3. 毛细管2mm的，买4米就够了
4. PVC管，直径1cm的，装电线的那种，不是装水的，买一条！
5. 1200V 0.33uf电磁炉电容8个
6. 直径12CM的不锈钢球
7. 240欧3W
8. 27 欧1W
9. 2N3055三极管（可以用3DD15D代替，但功率没3055高）
10. 高压包（什么高压包都可以，前提是要好的）
11. 12V电瓶（可以用电脑的开关电源代替）
12.直径7.5cm的PVC管（一小段就可以了）
13.直径1mm的漆包线数米（用来绕高压包的）
准备好PVC管
然后准备铜线。

上图的是0.21的漆包铜，买了1公两。

绕次级注意些事情：
1. 绕线不能交叉
2. 线和线之间最好不要有间距
次级最好用绝缘漆涂完！
一开始在开始绕的地方钻个小洞，把漆包铜穿进去，然后用绝缘胶布缠好！。

9v简易特斯拉线圈点亮节能灯的制作教程
特斯拉线圈（Tesla Coil）是一种使用共振原理运作的变压器（共振变压器），由美籍塞尔维亚裔科学家尼古拉？特斯拉在1891年发明，主要用来生产超高电压但低电流、高频率的交流电力。

特斯拉线圈由两组（有时用三组）偶合的共振电路组成。

特斯拉线圈难以界定，尼古拉.特斯拉试行了大量的各种线圈的配置。

特斯拉利用这些线圈进行创新实验，如电气照明，荧光光谱，X射线，高频率的交流电流现象，电疗和无线电力，以便进行电力传输。

9v特斯拉线圈是如何点亮节能灯的呢？下面给大家详细介绍9v简易特斯拉线圈点亮节能灯的原理及制作的过程。

9v简易特斯拉线圈点亮节能灯的制作1.材料准备
（1）2n2222a一个
（2）22k电阻一个（20∽35k均可）
（3）普通LED一个
（4）1mm漆包线10cm0.2mm漆包线若干
（5）绕线用的管子
（5）9V电源一个
（6）小型电子开关一个
（7）节能灯一个9v简易特斯拉线圈点亮节能灯的电路原理图：
2.特斯拉线圈参数辅助计算https://kechuang/tool/tc/
3.准备制作
首先，初级与次级细圈是同向线制。

初级线圈的末端一定要比次级线圈的末端高出2-3mm，靠近中间效果最佳，除了指示灯，你还得将一个氛泡放在次级末端，不亮，则说明三极管有虚焊。

其次，要注意同名端，即绕细圈的起始位置。

然后，还要注意两个线圈的相对位置。

4.调试。

步步惊心国外牛人教你做固态特斯拉线圈（详细）固态特斯拉线圈制作教程对与大多数玩了SGTC的人来说都想玩更高级的SSTC/DRSSTC，但是许多人在这是就会遇到困难。

特斯拉线圈介绍特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。

这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。

特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备。

通俗一点说，它是一个人工闪电制造器。

在世界各地都有特斯拉线圈的爱好者，他们做出了各种各样的设备，制造出了眩目的人工闪电。

谐振定义：在物理学里，有一个概念叫共振：当策动力的频率和系统的固有频率相等时，系统受迫振动的振幅最大，这种现象叫共振。

电路里的谐振其实也是这个意思：当电路的激励的频率等于电路的固有频率时，电路的电磁振荡的振幅也将达到峰值。

实际上，共振和谐振表达的是同样一种现象。

这种具有相同实质的现象在不同的领域里有不同的叫法而已。

（说个易懂的，当两个振动频率相等的物体，一个发生振动时，引起另一个振动的现象叫做共振，在电学中，两个等频振荡电路的共振现象，叫做谐振。

）电磁振荡LC回路（L：电感，C：电容）电磁振荡LC回路能产生大小和方向都都作周期发生变化的电流叫振荡电流。

能产生振荡电流的电路叫振荡电路。

其中最简单的振荡电路叫LC回路。

一个不计电阻的LC电路，就可以实现电磁振荡，故也称LC振荡电路。

LC振荡电路的物理模型满足下列条件：①整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。

②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。

③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波振荡电流是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。

锁相环特斯拉线圈制作图解成品镇楼————————————————————————项目：锁相环特斯拉线圈（PLLsstc）难度：★★★★☆☆极客指数：★★★★☆☆时间：两周嘿喂狗（～￣▽￣）～————————————————————————首先什么是特斯拉线圈呢？特斯拉线圈，是塞尔维亚籍科学家尼古拉·特斯拉于1891年发明，用来演示无线输电以及高频高压交流电特性的装置。

特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。

固态特斯拉线圈还可以通过音频来控制，使电路推动空气发声。

这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。

根据特斯拉线圈由LC振荡接收能量的原理，设计出了极具现代感的SSTC固态特斯拉线圈······巴拉巴拉······想知道的请找百度百科。

╰（￣▽￣）╭向伟人尼古拉·特斯拉致敬！！————————————————————————第一先百度一下电路图，理解一下它的原理。

不然都头来都不知自己做了什么。

特斯拉线圈是一种利用谐振原理运作的“升压变压器”首先，对次级线圈发射一些能量，使它内部有高频交流电（LC振荡），然后会发射出电磁波。

电磁波被天线或磁环接收，经过CD4046内部的电路，锁定谐振范围，然后输出相应频率的方波信号输入两枚功率放大芯片，再通过GDT（Gate Driver Transformer，门驱动变压器）输入到一个半桥（功率放大电路）中，产生强度较高的电磁波，被次级线圈接收。

此时次级线圈内再次有了能量，会以电磁波的形式发射出来，输入天线或磁环，于是就这样循环下去了。

次级线圈接受的能力一部分以电磁波的形式发射出来，另外因为次级一端接地，次级另一端与大地形成等效电容，所以另一部分能量以电弧的形式向空气放电，利用了谐振时产生高电压的这一特性来制造闪电。

追频固态特斯拉线圈详细制作图解在这里我要做的是追频ISSTC，即追频特斯拉线圈（带灭弧），同时教大家怎么做追频SSTC的特点就是不需要调谐，只需要简单的外部调试甚至不需要调试即可直接上电运行第一步我们要了解特斯拉线圈的工作原理然而，这完全没必要，因为大部分做特斯拉的人都没有去完全理解过它的工作原理，因为它们都把心思投入到制作过程中了，楼主我也是，所以，在这里我就不将它的工作原理了，直接进入制作过程！制作流程↓驱动↓↓灭弧↓↓功率桥↓↓整流桥↓↓TC次级↓↓TC初级↓↓调试↓↓完成！第一步：驱动！驱动很重要，如果驱动性能不好，那么可能无法起震，或者乱震，或者烧功率桥（炸管的节奏）电路图登场！！！接着是一大堆的问题，别着急咱慢慢解释，首先是这个玩意↓这个玩意长得有点像运放（运算放大器），但是又不像，只有一个输入端，输出端还带一个圆圈，到底是玩意呢？这个玩意叫反向器那么它的功能是什么呢？它的功能是：输入一个高电压（高电平），输出端就输出一个低电压（低电平），输入一个低电平，就输出一个高电平，即输出信号与输入信号相反。

然后就是这个了↓名字我就直说了，这个叫“与”门有两个输入端和一个输出端功能：当两个输入端全部输入高电平时，输出端输出高电平，输入端其中一个或两个都输入低电平时，输出端输出低电平然后就是这里了↓这个我也不知道是啥，无视就行了接着就是这个部分↓1K电阻的作用是限流，C13（104）电容的作用是隔离，两个二极管的作用是钳位，因为反馈电压一般都达到了上百V，如果没有这两个二极管，那么你的驱动迟早要废！就讲这么多吧，然后就是大显身手的时候了驱动布线，推荐用5*7的洞洞板制作↓每一个接口都已经标注清楚，看不懂请自行想办法有的人想要布线软件，请在回复中告诉我你的邮箱地址即可，由于我的初三狗所以只能在星期六～星期天发接下来就是制作过程了↓大家在焊的时候最好用IC座，然而我没有，所以我用的圆孔排针焊完就是这个样子啦↓焊灭弧输入的接口↓焊完后的样子↓背面↓↓↓没有对比就没有伤害IC登场，大家买的时候建议多买几个，当然，最好不要买到假货。

火花间隙特斯拉线圈制作教程总电路图
1.材料准备。

2.处理高压包：磁芯坏了拿502粘好就可以，保留第二根脚。

3.在磁芯上绕10扎线圈，第五扎接一条线出来，接ZVS的接法见ZVS电路图。

4.ZVS制作。

电路图
5.电容阵制作，这里用了9个0.3uf1200V 的电磁炉电容，串联，每个电容并一个1M 电阻。

6.排版。

7.制作初级线圈固定架，用不易变形的板材，画好间距，这里间距是5mm，再打孔。

8.画好次级和初级线圈位置，固定初级线圈架，正中间打个孔，用以次级接地。

9.制作次级线圈，用的是1mm的漆包线，先在直径小的圆形物体上绕成型，再穿入架子，这里绕了7扎。

10.还记得拔掉的高压包脚吗，别扔，还有用。

11.初级，电容组，ZVS，高压包接线（高压包和ZVS接线图见ZVS电路图)接电看能高压包否拉弧，切记通电试过可以拉弧后才能总装，高压包输出不分正负。

12.打火器制作，也是用1mm漆包线，打火处挂掉漆包线上的漆，详细见图。

13.打火器用螺丝固定，注意，螺丝不能穿过底板。

14.最后一步，总接线，放入次级，注意：次级一端线穿过板子上的孔接地。

最后成品图（注意：未调谐）
看看放电效果
虽然未调谐，但还是不错！
完！！。

能放闪电圈的特斯拉的制作方法次级用的是2CM粗的自来水管。

..长度不够。

只有一小截大概600圈。

..初级是4CM的电工管。

..。

..。

..。

..七八圈我试过了感觉没什么大的区别。

..。

电容是27个0.27UF1600V的电磁炉的谐振电容。

..。

电源是霓虹灯的变压器（由于是高频的必须先加上全桥镇流管。

..没有耐压大的。

.只能6个IN4007串联当作一个。

这里不用太担心反向击穿。

..。

.因为是全桥的不管电流正发都有一条直接的回路。

不回有大的反压。

空负载时就危险了。

因为回路开路。

就会有反向压。

.切忌不能空负载。

.）至于其他的我就不多说了。

..制作教程太多了。

.我弄了个保护圈。

.在国内好像很少的把。

..大家的放电顶端都是圆球。

或环。

..我这个怎么样下面是具体的制作步骤因为做的时候没有拍照我就用文字解说吧1.需要一个能转的东西。

.什么风扇。

电机。

汽油机。

柴油机。

汽车轮。

飞机引擎等2需要一个圆的铁片。

..沾到风扇上。

风扇转的时候铁片一起转。

..。

..3还需要一个稍粗一点的铜丝。

..固定在圆铁片上。

..4下面是一个大的铁板连着次级线圈的下端。

.也就是接地5把风扇踮起来。

最好是用塑料的脚。

免得脚和铁片拉忽。

.6调整铜丝到下面铁板的距离等于你的放点距离。

..。

特斯拉线圈原理与制作过程讲解注意：此为个人经验，仅供参考，如果不正确请见谅，而且下面参数是以我做的特斯拉线圈参数进行分析。

我开始制作小型特斯拉线圈时，在网上查了很多资料，却发现网上的资料大多数都是讲解制作特斯拉线圈步骤，讲解原理的不多。

在此，我整理了一下网上资料，得出一些原理，为想制作这类特斯拉线圈的同学提供一点参考。

我弄明白的小型火花隙特斯拉线圈有两类，所以重点就说一下这两种啊。

特斯拉线圈工作的原理：当初级线圈LC震荡电路的频率等于次级线圈LC振荡频率时，两线圈发生谐振，这时次级回路的放电端会得到很高的电压，电压击穿空气而放电。

一、第一种火花隙特斯拉线圈：在这个电路中，电源电压为市电220V，经过一个升压变压器将电压升到2100V以上〔下面按照2100V计算〕，然后直接加到主电容C1上〔后面解释〕，主电容在每半个周期内充一次电，最高电压能充到2970V〔知道why？〕,由于打火器与电容并联，所以电容上的电压也加到打火器两端，只要打火器的间隔比较适中，当电压充到最大之时，正好击穿打火器间的空气〔理想状况〕，使打火器开始工作，形成初级LC振荡。

经过初级线圈与次级线圈的耦合〔耦合系数一般为0.3，仿真时用到〕，次级线圈也开始震荡。

如果L1C1=L2C2，测得次级放电球的电压在40000V以上。

大家可能对这个电路有很多问题，下面我来给大家解释一下：问题一：电容有一个特性是——隔直通交，变压器输出2100V的交流电，直接加到电容上，这是不是错的，和我们学的不一样，会不会烧掉电路？回答：没有问题，在此电路中，主电容是很小的，大约0.0235uF，而我们在此用的变压器功率一般700~1000W，输出电压2100V，频率50HZ，这样你可以算一下，经过电容的电流是非常小的，不可能烧掉电路。

问题二：打火器正常工作，之后是不是相当于一直短路了，初级回路是怎么振荡的？回答：打火器工作以后，不是一直短路。

如下图：〔调节火花隙间隙，假设充电电容电压到2700v，打火器击穿工作〕第一段时间，火花隙两端电压不到2700V，电容充电；第二段时间，火花隙两端电压达到2700V以上，火花隙击穿空气开始工作，这段时间内，火花隙相当于短路，初级回路形成LC振荡，其振荡波形在原电压波形基础上叠加。

小型特斯拉线圈具体制作过程我来教大家制作一个小型的火花间隙特斯拉线圈（SGTC）。

此线圈的高度在四十厘米左右，具体高度和很多因素有关。

材料：（以下带“*”的为可选材料）1.高压包一个，不要问如“用什么型号的”一类的话题，因为从理论上讲，任何型号的高压包都可以。

——高压包原则上要买彩电高压包，越大的电视机的高压包，理论上越好。

2.直径0.25mm漆包线200m。

尽量用铜的，这么小的线圈，没必要用铝的……——漆包线在修理电机的地方或电子市场可以买到，绕一个这样的初级，只需要买10元钱的漆包线就够了，一顿饭的钱，大家都承受得起。

3.直径2mm漆包线三米。

三米应该差不多。

——同样，在修理电机的地方或者电子市场可以买到。

4.直径十二厘米金属球一个，这个可以在买防盗窗一类的东西的地方买到。

而且并不贵，理论上，也就十块钱。

——金属球的强度高，表面光滑，所以用它来做TC的顶端。

如果没有球，可以用个表面光滑的导电物体来代替，但是表面积必须和直径12厘米的球相同。

5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。

——卖管子的地方也许不会切30厘米卖给你，你也许只能买一根4米长的回来。

但是，一根直径五厘米，长四米的管子，价格大约20元，不算贵。

反正多买一些没有坏处，以后还可以做其它的东西嘛。

6.2N3055三极管一个。

这个也就三块。

——2N3055是大功率NPN晶体管，由于年代较早，有些电子市场已经没有2N3055卖了。

如果没有，可以用其它大功率NPN管代替。

记住，必须买一个大大的散热片装上。

7.240Ω 5W，27Ω 1W电阻各一个。

也许没有正好这么大的，稍微有一点差别也将就。

——如果没有240Ω电阻，可以用1kΩ 2W的电阻四个并联使用。

而27Ω的，可以拿4个100Ω的并联代替。

8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。

——有机玻璃是个不错的选择，如果没有有机玻璃，可以用其它类型的绝缘材料代替。

小型特斯拉线圈的制作作者：799349187，转载请保留我来教大家制作一个小型的火花间隙特斯拉线圈（SGTC）。

此线圈的高度在四十厘米左右，具体高度和很多因素有关。

材料：1.高压包一个，不要问如“用什么型号的”一类的话题，因为从理论上讲，任何型号的高压包都可以。

2.直径0.25mm漆包线200m。

尽量用铜的，这么小的线圈，没必要用铝的……3.直径2mm漆包线三米。

三米应该差不多。

4.直径十二厘米金属球一个，这个可以在买防盗窗一类的东西的地方买到。

而且并不贵，理论上，也就十块钱。

5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。

6.2N3055三极管一个。

这个也就三块。

7.240Ω5W，27Ω1W电阻各一个。

也许没有正好这么大的，稍微有一点差别也将就。

8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。

9.12V蓄电池一个。

10.无极性电容若干。

11.胶一瓶，502啦，101啦啥的都可以。

12.直径1mm漆包线数米。

工具：钳子，剪刀，美工刀，烙铁，锡丝，等等等等……开始制作之前，先说一下，在制作过程中尽量不要改我列出的这些数据。

1.次级线圈的制作：用0.25mm漆包线在管子上绕，如下图。

线不能交叉。

绕1000圈。

尽量保证线和线之间没有空隙。

有条件的，可以用绝缘漆刷一层。

2.初级线圈的制作：用2mm的漆包线绕成如下图形状。

类似一个压扁的弹簧。

直径7.5厘米，绕七圈。

3.组装线圈把次级线圈的线的一头接在那个金属球上。

这个球，我们称为放电顶端。

它和地面形成了一个电容。

然后用胶或者热胶枪把球固定在管子一头。

把次级线圈固定在塑料板上，初级线圈固定在次级线圈附近，如下图。

次级线圈的线的另一头接地。

4.组合电容我们需要一些无极性电容，推荐使用涤纶电容或者陶片电容。

根据这个线圈的数据，我计算的结果是需要一个21717pF的电容。

呃，要这么精确干什么，就取0.022μF吧（可根据打火器间距进行微调）。
