追频固态特斯拉线圈详细制作图解

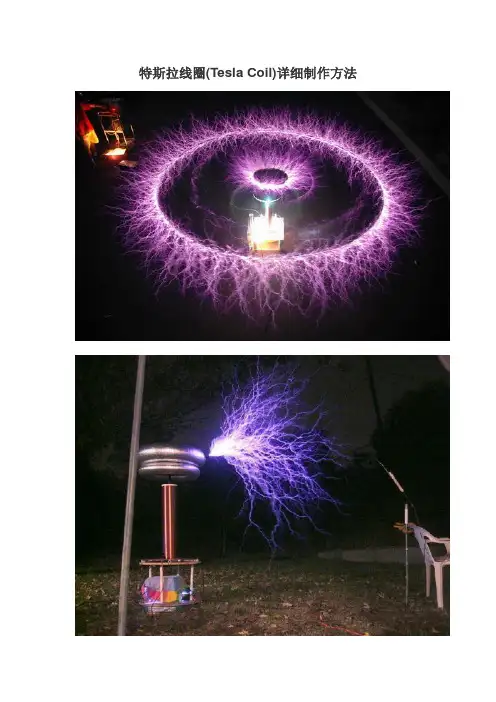

特斯拉线圈(Tesla Coil)详细制作方法上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。

特斯拉线圈的制作前的准备和注意事项：整个制作我们以变压器功率为1000w的中型特斯拉线圈为设计标准。

(放电距离：>=120cm)（备注：特斯拉线圈的放电距离和功率成正比）主要材料及大概成本：1：高压变压器1000W 输入220V 输出10KV2：大量无极电容如用0.047uf 1000v~(1600v-)的cbb电容需要准备100只左右，有大容量的高压电容请自己换算3：直径13厘米长1米的聚氯乙烯管(壁厚0.6-1厘米)，pvc管材也将就，厚0.8厘米的绝缘板材(不能是木头!最好塑料)大约2.5平米，厚0.5厘米的绝缘板材(非木!)大约1.5平米，这些都可在家庭装饰城(就是那些买涂料，板材，工具等的那种大市场里)买到4：导线，多芯铜导线，1000v50A大约6米;10kv1A导线3米5：耐压漆包线内径0.5mm 900米长6：直径0.8厘米的铜管(壁厚1mm以上)长8米，直径3厘米厚>1mm长1米的铜管可在汽车配件或五金等地买到7：电手钻，螺丝刀，手锯，钳子等工具，普通螺丝，塑料螺丝，环氧树脂胶，钢尺等8：用于燃气热水器的排气管(金属制作，可弯曲，直径在10厘米以上)制作后期计算得到长度.特斯拉线圈装配示意图和电路图虽然按照本文设计的是一个”标准”特斯拉线圈，制作者不必花很多精力和时间在它的原理和计算上面，但是出于对特斯拉的尊敬和方便制作者制作其它规格的特斯拉线圈，还是大致了解一下这里面的原理和计算方法比较好.还有，制作一个特斯拉线圈是会对你的动手能力和电工知识都有提高的好活动电路草图涉及到特斯拉线圈的一些计算公式1. 电弧长度：电弧长度L(单位：英寸); 变压器功率P (单位瓦特); L=1.7*sqrt(P) （sqrt为开方）2. 电容阵容量：变压器输出电压(交流)E(单位伏特); 变压器输出电流I(单位毫安); 电容器阵列最大容量C(单位微法) ; 交流频率F(单位赫兹) C=(10^6)/(6.2832*(E/I)*F) [电容的大小涉及到与变压器功率的一个匹配问题，当电容过大时在交流上升到顶点时(即sqrt (2)*V时，电容电压过低无法击穿打火器的空气隙则打火器无法启动就无法工作，整个系统也就无从启动]3. 电容阵的计算就是电容的简单串，并联，初中就学过，在此就不提了.例如当变压器功率为1000瓦时，输出电压为10000伏(交流)，那么电容匹配为0.0318uf，手头有电容规格为：0.047uf1000~，1600-，再取保险一点到耐压1500v~则需要电容阵列安排如下：15个电容串联成一个基本链(BC);再10个这样的基本链并联而成(J)，共需要电容150个，若每支电容分压降为630v~(这样可以大幅度延长电容寿命)，则：24–BC，16–J，共需384支电容.4. 其他：震荡频率：F = 1/(2*Pi*sqrt(L*C))主线圈相关计算如下图次极线圈相关计算如下图放电终端相关计算如下图部件制作特斯拉线圈的主线圈部分在本特斯拉线圈的设计中主线圈采用铜管绕制成蚊香状.铜管是用于汽车，供热，中央空调中的那种管壁较厚的承压铜管.直径8毫米大约绕制9-10匝(大约需要9米)铜管如下图(要尽可能选择外表光滑无锈无伤的)：铜管盘成如下图：这样盘成的主线圈可以适用于6英寸到8英寸的次极线圈(盘铜管很费时间，也满费劲，但是不要图快，要尽可能盘的圆滑.)，还需要5毫米厚的软塑料板(非脆性塑料)做主线圈支架，将其按等距离打眼(要打成9毫米的眼，要不穿不进去) 底座选用普通中密度板就可以了，这个底座还有用，将来底下要放其它东西.也尽可能加工好，接下来把铜管和塑料支架穿起来。

闪电制作DIY-马克思发生器和特斯拉线圈的制作图文教程特斯拉线圈，效果相当壮观，但是工程也相当浩大，造价挺高，并不是每人都能亲手做一个的。

如果你只是想领略一下高压电火花的魅力，马克思发生器是一个比较好的选择。

只要几个电容、电阻，简单的组合一下，很容易得到几厘米长的电弧，相当漂亮。

下面是一款简版的马克思发生器电路图：这款马克思发生器总共有六级，每一级由0.002uF 20kV的电容和两个1m欧姆的电阻构成。

左边是一个霓虹灯变压器（9kV 30mA），它产生的高压交流电，通过10个1N4007串联组成的整流器整为直流电，给并联的六组电容充电，当电容充到一定电压的时，就会击穿电容间的放电尖隙，这时6组电容就变成了串联的形式，电压骤增，开始放电，发出很大的声响并能产生5厘米左右的电弧，大约每2~3秒放电一次。

把电容间的放电尖隙改造成球隙，电弧长度还可以大幅度提高，达到15厘米左右。

够简单吧！简单组装：放电效果：下面这款是改进型，主要是将上面的霓虹灯变压器换成了自制的高压发生器。

它由555时基集成电路和高压晶体管构造而成，驱动一个电视机用的高压包，产生12kV~20kV的高压。

换成自制的高压发生器以后，整个体积就袖珍下来了，可以全部装配在一块小木板上。

需要注意的是高压晶体管容易发热，需要配块大点的散热片，最好还装个小小的散热风扇。

这款高压发生器可以拉出10厘米长的电弧，够你乐一阵子了！往下看，还有款9级的，国人制造。

友情提醒：高压危险，玩的时候小心点！特斯拉线圈的制作教程整理发布这篇特斯拉线圈的制作教程，让我们来膜拜一下这位”神的代言人”。

玩过红色警戒的朋友的对磁暴线圈一定映像深刻，今天就让我们一起来做个”磁暴线圈”吧。

先来看些效果图吧，看看这些特斯拉线圈爱好者们的杰作：上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。

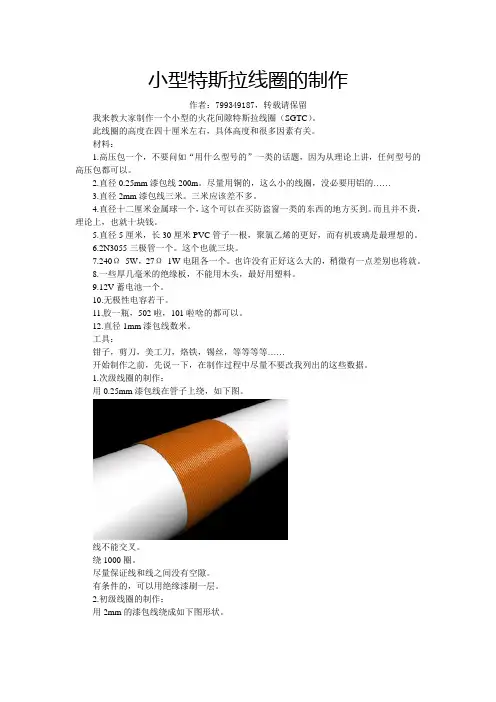

小型特斯拉线圈的制作作者：799349187，转载请保留我来教大家制作一个小型的火花间隙特斯拉线圈（SGTC）。

此线圈的高度在四十厘米左右，具体高度和很多因素有关。

材料：1.高压包一个，不要问如“用什么型号的”一类的话题，因为从理论上讲，任何型号的高压包都可以。

2.直径0.25mm漆包线200m。

尽量用铜的，这么小的线圈，没必要用铝的……3.直径2mm漆包线三米。

三米应该差不多。

4.直径十二厘米金属球一个，这个可以在买防盗窗一类的东西的地方买到。

而且并不贵，理论上，也就十块钱。

5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。

6.2N3055三极管一个。

这个也就三块。

7.240Ω5W，27Ω1W电阻各一个。

也许没有正好这么大的，稍微有一点差别也将就。

8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。

9.12V蓄电池一个。

10.无极性电容若干。

11.胶一瓶，502啦，101啦啥的都可以。

12.直径1mm漆包线数米。

工具：钳子，剪刀，美工刀，烙铁，锡丝，等等等等……开始制作之前，先说一下，在制作过程中尽量不要改我列出的这些数据。

1.次级线圈的制作：用0.25mm漆包线在管子上绕，如下图。

线不能交叉。

绕1000圈。

尽量保证线和线之间没有空隙。

有条件的，可以用绝缘漆刷一层。

2.初级线圈的制作：用2mm的漆包线绕成如下图形状。

类似一个压扁的弹簧。

直径7.5厘米，绕七圈。

3.组装线圈把次级线圈的线的一头接在那个金属球上。

这个球，我们称为放电顶端。

它和地面形成了一个电容。

然后用胶或者热胶枪把球固定在管子一头。

把次级线圈固定在塑料板上，初级线圈固定在次级线圈附近，如下图。

次级线圈的线的另一头接地。

4.组合电容我们需要一些无极性电容，推荐使用涤纶电容或者陶片电容。

根据这个线圈的数据，我计算的结果是需要一个21717pF的电容。

呃，要这么精确干什么，就取0.022μF吧（可根据打火器间距进行微调）。

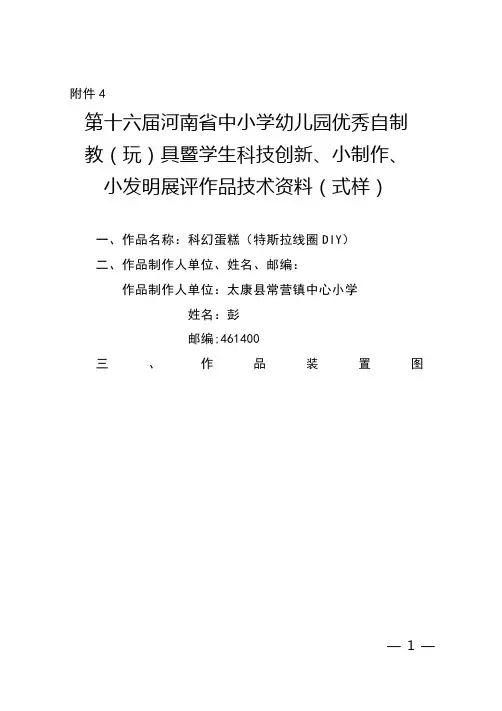

附件4第十六届河南省中小学幼儿园优秀自制教（玩）具暨学生科技创新、小制作、小发明展评作品技术资料（式样）一、作品名称：科幻蛋糕（特斯拉线圈DIY）二、作品制作人单位、姓名、邮编：作品制作人单位：太康县常营镇中心小学姓名：彭邮编;461400三、作品装置图—1 —— 2 —图1四、作品的特点及用途1、特点：利用生活中的废旧材料，打造可以带来奇幻效果的外形可爱的酷炫作品。

2、用途：可以完美的诠释电力的无线传输，制造迷你人工闪电，体验高配高压电场中的各种奇幻现象.....五、制作材料废旧功放管，电阻，二极管，漆包线，不锈钢圆球，彩电高压包，电磁炉MKP电容，铅酸电池，导线，开关...六制作方法1 ZVS开关振荡电路:利用废旧功放管两只，彩电快恢复二极管两只，三百欧姆两瓦电阻两只，十二伏稳压二极管两只...搭棚制作。

—3 —— 4 —2 各级线圈（1） 振荡线圈：在彩电行输出磁芯上用普通软绝缘铜线— 5 —绕制，共十二匝，第六圈中间抽头。

（2） 初级线圈：用直径二毫米绝缘铜线在直径五十毫米— 6 — 的PVC 水管上绕制，本制作为四匝。

（3） 次级线圈：直径零点二九毫米漆包线在直径四十毫— 7 —米的PVC 水管上绕六百匝而成，因为就这么多的漆包线了哈。

（4） 打火器：用直径四十毫米的PVC 管子和铁质螺丝做成。

— 8 —（5） 谐振电容阵列：就找到了电磁炉MKP 电容三十六个，串联，每个电容上并联一只一兆欧电阻，以泄放电容的存电。

— 9 —（6） 十四伏电源适配器一个（7） 制作蛋糕形状外壳，固定，导线连接各部分，加入指示灯，开关，市电接口等—10 ——11 ——12 ——13 —— 14 —七 使用方法用导线连接地线到大地，或者可与大地导通的物体，打开高压开关即可在不锈钢球附件产生高压，体验各种奇幻效果：包括无任何电量提供就可以发光的LED灯，迷你闪电，激光剑......—15 —— 16 —磁芯附近点亮LED 灯— 17 —亮丽的紫色电弧（全文完）说明：1.参评技术资料按以上式样共七部分。

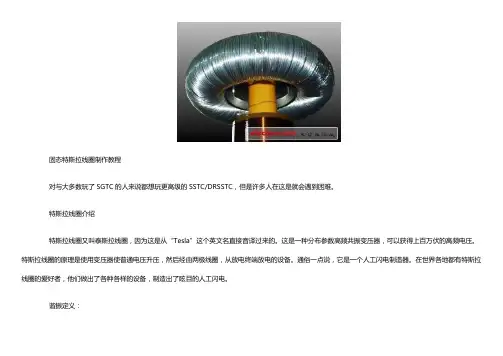

固态特斯拉线圈制作教程对与大多数玩了SGTC的人来说都想玩更高级的SSTC/DRSSTC，但是许多人在这是就会遇到困难。

特斯拉线圈介绍特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。

这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。

特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备。

通俗一点说，它是一个人工闪电制造器。

在世界各地都有特斯拉线圈的爱好者，他们做出了各种各样的设备，制造出了眩目的人工闪电。

谐振定义：在物理学里，有一个概念叫共振：当策动力的频率和系统的固有频率相等时，系统受迫振动的振幅最大，这种现象叫共振。

电路里的谐振其实也是这个意思：当电路的激励的频率等于电路的固有频率时，电路的电磁振荡的振幅也将达到峰值。

实际上，共振和谐振表达的是同样一种现象。

这种具有相同实质的现象在不同的领域里有不同的叫法而已。

（说个易懂的，当两个振动频率相等的物体，一个发生振动时，引起另一个振动的现象叫做共振，在电学中，两个等频振荡电路的共振现象，叫做谐振。

）电磁振荡LC回路（L：电感，C：电容）电磁振荡LC回路能产生大小和方向都都作周期发生变化的电流叫振荡电流。

能产生振荡电流的电路叫振荡电路。

其中最简单的振荡电路叫LC回路。

一个不计电阻的LC电路，就可以实现电磁振荡，故也称LC振荡电路。

LC振荡电路的物理模型满足下列条件：①整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。

②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。

③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波振荡电流是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。

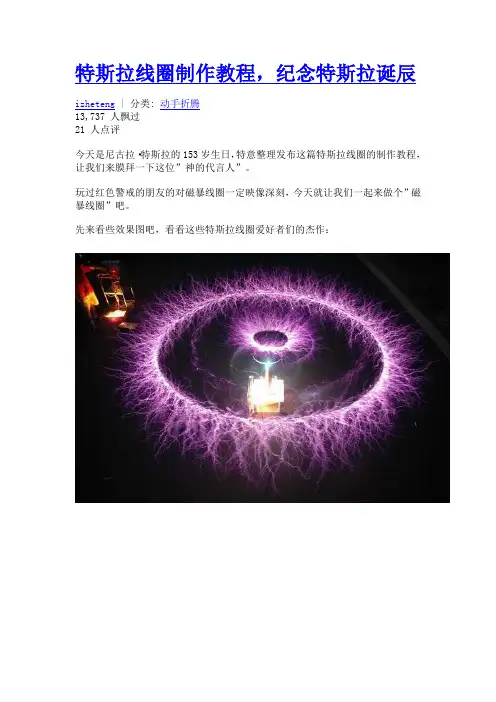

特斯拉线圈制作教程，纪念特斯拉诞辰izheteng | 分类: 动手折腾13,737 人飘过21 人点评今天是尼古拉·特斯拉的153岁生日，特意整理发布这篇特斯拉线圈的制作教程，让我们来膜拜一下这位”神的代言人”。

玩过红色警戒的朋友的对磁暴线圈一定映像深刻，今天就让我们一起来做个”磁暴线圈”吧。

先来看些效果图吧，看看这些特斯拉线圈爱好者们的杰作：上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。

特斯拉线圈的制作前的准备和注意事项：整个制作我们以变压器功率为1000w的中型特斯拉线圈为设计标准。

(放电距离：>=120cm)（备注：特斯拉线圈的放电距离和功率成正比）主要材料及大概成本：1：高压变压器 1000W 输入220V 输出 10KV2：大量无极电容如用0.047uf 1000v~(1600v-)的cbb电容需要准备100只左右，有大容量的高压电容请自己换算3：直径13厘米长1米的聚氯乙烯管(壁厚0.6-1厘米)，pvc管材也将就，厚0.8厘米的绝缘板材(不能是木头!最好塑料)大约2.5平米，厚0.5厘米的绝缘板材(非木!)大约1.5平米，这些都可在家庭装饰城(就是那些买涂料，板材，工具等的那种大市场里)买到4：导线，多芯铜导线，1000v50A大约6米;10kv1A导线3米5：耐压漆包线内径0.5mm 900米长6：直径0.8厘米的铜管(壁厚1mm以上)长8米，直径3厘米厚>1mm长1米的铜管可在汽车配件或五金等地买到7：电手钻，螺丝刀，手锯，钳子等工具，普通螺丝，塑料螺丝，环氧树脂胶，钢尺等8：用于燃气热水器的排气管(金属制作，可弯曲，直径在10厘米以上)制作后期计算得到长度.特斯拉线圈装配示意图和电路图虽然按照本文设计的是一个”标准”特斯拉线圈，制作者不必花很多精力和时间在它的原理和计算上面，但是出于对特斯拉的尊敬和方便制作者制作其它规格的特斯拉线圈，还是大致了解一下这里面的原理和计算方法比较好.还有，制作一个特斯拉线圈是会对你的动手能力和电工知识都有提高的好活动电路草图涉及到特斯拉线圈的一些计算公式1.电弧长度：电弧长度 L(单位：英寸); 变压器功率 P (单位瓦特);L=1.7*sqrt(P) （sqrt为开方）2.电容阵容量：变压器输出电压(交流)E(单位伏特); 变压器输出电流I(单位毫安); 电容器阵列最大容量C(单位微法) ; 交流频率F(单位赫兹) C=(10^6)/(6.2832*(E/I)*F) [电容的大小涉及到与变压器功率的一个匹配问题，当电容过大时在交流上升到顶点时(即sqrt (2)*V时，电容电压过低无法击穿打火器的空气隙则打火器无法启动就无法工作，整个系统也就无从启动 ]3.电容阵的计算就是电容的简单串，并联，初中就学过，在此就不提了.例如当变压器功率为1000瓦时，输出电压为10000伏(交流)，那么电容匹配为0.0318uf，手头有电容规格为：0.047uf 1000~，1600-，再取保险一点到耐压 1500v~则需要电容阵列安排如下：15个电容串联成一个基本链(BC);再10个这样的基本链并联而成(J)，共需要电容150个，若每支电容分压降为630v~(这样可以大幅度延长电容寿命)，则： 24–BC，16–J，共需384支电容.4.其他：震荡频率：F = 1/(2*Pi*sqrt(L*C))主线圈相关计算如下图次极线圈相关计算如下图放电终端相关计算如下图部件制作特斯拉线圈的主线圈部分在本特斯拉线圈的设计中主线圈采用铜管绕制成蚊香状.铜管是用于汽车，供热，中央空调中的那种管壁较厚的承压铜管.直径8毫米大约绕制9-10匝 (大约需要9米)铜管如下图(要尽可能选择外表光滑无锈无伤的)：铜管盘成如下图：这样盘成的主线圈可以适用于6英寸到8英寸的次极线圈(盘铜管很费时间，也满费劲，但是不要图快，要尽可能盘的圆滑.)，还需要5毫米厚的软塑料板(非脆性塑料)做主线圈支架，将其按等距离打眼(要打成9毫米的眼，要不穿不进去) 底座选用普通中密度板就可以了，这个底座还有用，将来底下要放其它东西.也尽可能加工好，接下来把铜管和塑料支架穿起来。

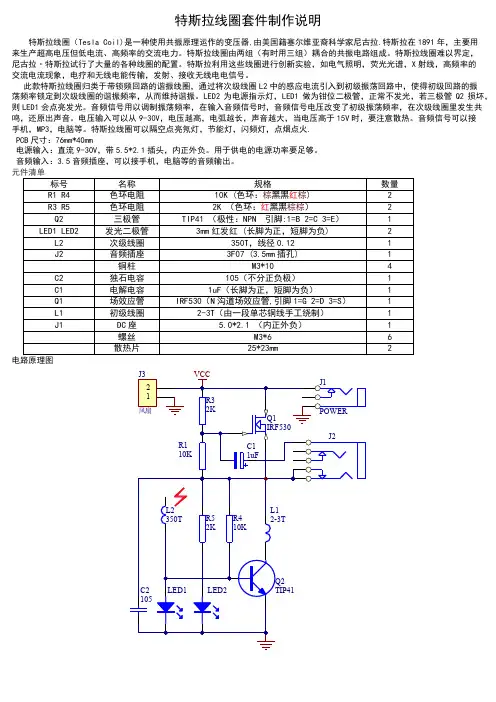

特斯拉线圈套件制作说明安装图文指导首先对照元件清单清点和识别各个元件首先安装4个色环电阻，电路板上每个电阻的安装位置都印刷有阻值，对号入座。

氖气灯泡用于演示无线供电，特斯拉线圈制作成功后，用氖泡靠近次级线圈则会发光。

不用安装到PCB上。

安装独石电容，引脚不分正负极安装电解电容需要注意区分正负极将电解电容器安装到PCB 上，（注：此电解电容用于将声音信号耦合到特斯拉线圈电路中，如果不装，电路也能正常工作，只是不能从线圈中回放出声音）安装电解电容的位置，注意正极一边有个“+”，为空心半圆，负极一边为实心半圆安装两个发光二极管发光二极管长脚为正极，短脚为负极，发光二极管在电路板上的正负极如下图所示负极正极安装三极管和场效应管先用两颗M3*6的螺丝将两个晶体管分别固定在两个散热器上。

在电路板对应安装位置上印有对应晶体管的字符，由于两个晶体管有相同的外形，安装时先确定好，务必对号入座。

安装DC5.5*2.1电源座和3.5mm插孔的音频插座给电路板的四个角装上铜柱安装次级线圈次级线圈是由0.12mm线径的细铜丝在一段2CM直径的PVC管上密绕而成，线圈一端引线长，一端短，短的引线末端有镀锡处理。

如果发现未镀锡，就要先用小刀把末端的绝缘漆刮除，注意动作要轻，避免弄断铜丝。

把次级线圈短引线的一边向下放在电路板对应位置上观察一下，使短引线末端刚好位于电路板字符L2处，以方便焊接。

在随后固定这个次级线圈的时候，做到心中有数，避免固定住以后才发现引线不够长，接不到L2位置上。

用热熔胶，502之类的粘合剂把初级线圈固定在电路板上，再把次级线圈短的一端焊接在L2处。

手工绕制初级线圈把这个粗铜线整平，然后把一端焊接在L1位置处粗铜线围绕次级线圈逆时针绕3圈然后折向下，折下来的一端减去多余的部分，焊接到下图中所示的位置接好以后，调整初级线圈各个部位与次级线圈保持5mm以上的间隔。

间隔太小的话，初级和次级会之间会打火，严重时烧坏次级线圈。

锁相环特斯拉线圈制作图解成品镇楼————————————————————————项目：锁相环特斯拉线圈（PLLsstc）难度：★★★★☆☆极客指数：★★★★☆☆时间：两周嘿喂狗（～￣▽￣）～————————————————————————首先什么是特斯拉线圈呢？特斯拉线圈，是塞尔维亚籍科学家尼古拉·特斯拉于1891年发明，用来演示无线输电以及高频高压交流电特性的装置。

特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。

固态特斯拉线圈还可以通过音频来控制，使电路推动空气发声。

这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。

根据特斯拉线圈由LC振荡接收能量的原理，设计出了极具现代感的SSTC固态特斯拉线圈······巴拉巴拉······想知道的请找百度百科。

╰（￣▽￣）╭向伟人尼古拉·特斯拉致敬！！————————————————————————第一先百度一下电路图，理解一下它的原理。

不然都头来都不知自己做了什么。

特斯拉线圈是一种利用谐振原理运作的“升压变压器”首先，对次级线圈发射一些能量，使它内部有高频交流电（LC振荡），然后会发射出电磁波。

电磁波被天线或磁环接收，经过CD4046内部的电路，锁定谐振范围，然后输出相应频率的方波信号输入两枚功率放大芯片，再通过GDT（Gate Driver Transformer，门驱动变压器）输入到一个半桥（功率放大电路）中，产生强度较高的电磁波，被次级线圈接收。

此时次级线圈内再次有了能量，会以电磁波的形式发射出来，输入天线或磁环，于是就这样循环下去了。

次级线圈接受的能力一部分以电磁波的形式发射出来，另外因为次级一端接地，次级另一端与大地形成等效电容，所以另一部分能量以电弧的形式向空气放电，利用了谐振时产生高电压的这一特性来制造闪电。
