桥梁计算方法

桥梁计算方法

1、梁式
连续梁桥： 上部结构由连续跨过三个以上支座的 桥梁。在较大跨径时较简支梁经济，且桥 墩宽度小，节省材料，接缝少，行车平顺。 但连续梁为超静定结构，适用于地质良好 的桥位处。
P
杭州钱塘江二桥
杭州钱塘江二桥 为公路、铁路并行分离的公路、铁路 两用桥。当时国内最长的预应力混凝土箱 型连续梁。公路、铁路正桥均为18孔一联 预应力混凝土箱形连续梁。基础采用钻孔 灌注桩。公路桥按高速公路标准设计，桥 宽20m，4车道，全长1792.8m。铁路桥全 长2861.4m。
宁海越溪桥
宁海越溪桥： 桥主孔为净跨75m的预应力混凝土桁 架拱，拱矢度为1/9；边孔为净孔40m的双 曲拱，中墩为钢筋混凝土高桩承台，石砌 箱形墩身。
卢浦大桥 （2003）
卢浦大桥 （2003）
卢浦大桥施工
卢浦大桥： 世界上跨径（550米）最大的拱形桥， 大桥主桥为全钢结构，大桥全长3900米， 其中主桥长750米，宽28.75米，采用一跨 过江，整座主桥结构用钢量达35000多吨， 主桥建造中融合了斜拉桥、拱桥、悬索桥 三种不同类型桥梁施工工艺于一身。
§3. 计算书要求
计算书的计算可以是比较精确的计算 （对结构的力学模型的简化较少），可以 利用计算软件计算。也可以通过简化，对 主要受力构件作比较粗略的估算，总之要 有分析、有理论、有计算。
§3. 计算书要求
计算书在写作上，应该尽量作到，叙 述清楚、简明，有条理，能说明问题，不 仅自己能看得懂，别人也能看得懂。图文 并茂最好。切记：不要将计算书搞成一堆 数据的堆砌，自己不会去看，别人更不会 去看。
P
P
加载方式的影响 （快、慢）
§3. 计算书要求
“结构设计大赛”，强调的是设计，而 不仅仅是动手能力的比赛。 计算书是结构设计的依据，通过对主要 受力构件的计算，得出结构的承载力，使 设计者作到心中有数，了解自己设计的结 构在比赛条件下，是否安全，有多大的安 全度。

桥梁上部结构计算

桥梁上部结构计算

第2章 桥梁上部结构计算2.1 设计资料及构造布置2.1.1 设计资料1．桥梁跨径桥宽标准跨径：30m （墩中心距离） 主梁全长：29.96m 计算跨径：28.9m桥面净空：净—11m+2⨯0.5m=12m 2．设计荷载公路-Ⅰ级，，每侧人行柱、防撞栏重力作用分别为11.52kN m -⋅和14.99kN m -⋅。

3．材料及工艺混凝土：主梁采用C50，栏杆及桥面铺装采用C30。

预应力钢筋采用《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62—2004）的s φ12.7钢绞线，每束7根，全梁配6束，pk f =1860Mpa 。

普通钢筋直径大于和等于12mm 的采用HRB335钢筋；直径小于12mm 的均用R235钢筋。

按后张法施工工艺制作主梁，采用内径70mm 、外径77mm 的预埋波纹管和夹片锚具。

4．设计依据（1）交通部颁《公路工程技术标准》（JTG B01—2003），简称《标准》； （2）交通部颁《公路桥涵设计通用规范》（JTG D60-2004），简称《桥规》（3）交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62—2004），简称《公预规》。

5．基本计算数据(见表2-1)表2-1 基本计算数据2.1.2 横截面布置1．主梁间距与主梁片数主梁间距通常应随梁高与跨径的增大而加宽为经济,同时加宽翼板对提高主梁截面效率指标ρ很有效，故在许可条件下应适当加宽T梁翼板。

由于本设计桥面净空为17.5m,主梁翼板宽度为2500mm，由于宽度较大，为保证桥梁的整体受力性能，桥面板采用现浇混凝土刚性接头，因此主梁的工作截面有两种：预施应力、运输、吊装阶段的小截面(bi=1600mm)和运营阶段的大截面(bi=2500mm)。

净—14m+2 1.75m的桥宽选用七片主梁，如图2.1所示。

图2.1 结构尺寸图（尺寸单位：mm）2．主梁跨中截面主要尺寸拟定1) 主梁高度预应力混凝土简支梁桥的主梁高度与其跨径之比通常在1/15~1/25，标准设计中高跨比约在1/18~1/19。

桥梁的上部结构,下部结构,基础,墩台构造和设计

桥梁的上部结构,下部结构,基础,墩台构造和设计

2．梁式拱上建筑 特点：桥梁造型轻巧美观，减小拱上重量和地基 承压力，以便获得更好的经济效果。大跨径混凝 土拱桥一般都采用梁式腹孔拱上建筑。
学习情景二：桥梁下部构造
本次课标题：桥梁墩台构造
一、桥墩构造 二、桥台构造
一、桥墩构造 （一）梁桥桥墩 1. 重力式桥墩 1）组成： （1）墩帽： 一般用不低于20号的混凝土浇筑，四周应挑出 墩身约5cm～10cm作为滴水。对于大跨径的桥梁 ，需在墩顶上设置钢筋混凝土支承垫石，支座要 放置在支承垫石上。
（二）桥梁的主要尺寸和术语 净跨径： ——梁桥指设计洪水位上相邻两个桥墩（
或桥台）之间的净距离。拱式桥指每孔 拱跨两个拱脚最低点之间的水平距离。 总跨径： ——多孔桥梁中各孔净跨径的总和。
计算跨径： ——对于有支座的桥梁指桥跨结构两个支
座中心之间的距离。拱桥指两拱脚截面 形心点之间的水平距离。 标准跨径： ——指相邻两桥墩中线之间的距离。或桥 墩中线至桥台台背前缘之间的距离。
（一）桥梁的组成 1. 上部结构（又称桥跨结构） ——当路线遇到障碍而中断时跨越
跨越障碍的建筑物。 作用：承受车辆荷载，并将车辆荷
载及其自重通过支座传给墩台。
2. 下部结构（桥墩和桥台）： ——支承桥跨结构并将恒载和车辆等活载 传至地基的建筑物。 （1）桥台：设置在桥梁两端。 作用：除起支承桥跨结构作用外，还与路 堤相衔接，以抵御路堤土侧压力，防止填 土的滑塌。
2. 截面尺寸 （1）主梁 梁高一般取（ ～ ）L，梁肋宽一般为150～180mm
（2）横隔梁
梁高一般取主梁高度的3/4，
梁肋宽一般为120～160mm，
作成上宽下窄内宽外窄的
楔形。
（3）翼缘板
宽度比主梁中距小20mm，

桥梁上部结构支架现浇计算书

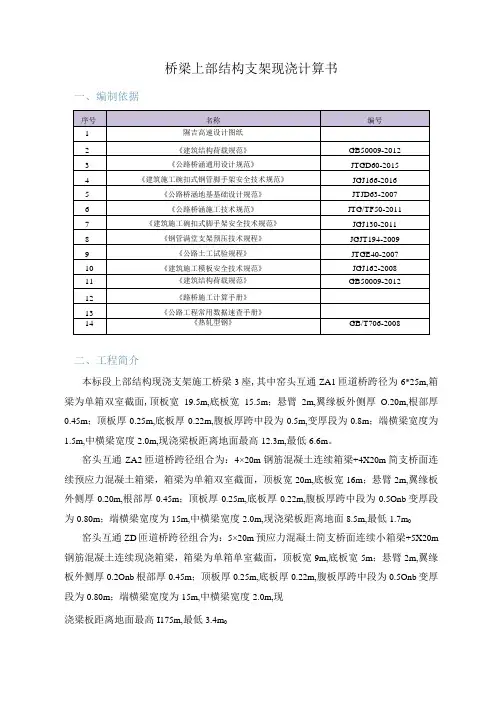

桥梁上部结构支架现浇计算书

桥梁上部结构支架现浇计算书一、编制依据二、工程简介本标段上部结构现浇支架施工桥梁3座,其中窑头互通ZA1匝道桥跨径为6*25m,箱梁为单箱双室截面,顶板宽19.5m,底板宽15.5m；悬臂2m,翼缘板外侧厚O.20m,根部厚0.45m；顶板厚0.25m,底板厚0.22m,腹板厚跨中段为0.5m,变厚段为0.8m；端横梁宽度为1.5m,中横梁宽度2.0m,现浇梁板距离地面最高12.3m,最低6.6m。

窑头互通ZA2匝道桥跨径组合为：4×20m钢筋混凝土连续箱梁+4X20m简支桥面连续预应力混凝土箱梁，箱梁为单箱双室截面，顶板宽20m,底板宽16m；悬臂2m,翼缘板外侧厚0.20m,根部厚0.45m；顶板厚0.25m,底板厚0.22m,腹板厚跨中段为0.5Onb变厚段为0.80m；端横梁宽度为15m,中横梁宽度2.0m,现浇梁板距离地面8.5m,最低1.7m0窑头互通ZD匝道桥跨径组合为：5×20m预应力混凝土简支桥面连续小箱梁+5X20m 钢筋混凝土连续现浇箱梁，箱梁为单箱单室截面，顶板宽9m,底板宽5m；悬臂2m,翼缘板外侧厚0.2Onb根部厚0.45m；顶板厚0.25m,底板厚0.22m,腹板厚跨中段为0.5Onb变厚段为0.80m；端横梁宽度为15m,中横梁宽度2.0m,现浇梁板距离地面最高I175m,最低3.4m0三、现浇箱梁模板及支架体系设计三座桥梁上部结构均采用支架法现浇施工，均采用满堂支架法施工。

四、现浇箱梁支架计算书ZD ZA1互通ZA2匝道桥，为施工简便，支架横距和纵距布置均不超出窑头互通ZA1匝道桥最大间距布置。

4.1荷载计算4.1.1荷载分析根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式：⑴卬——箱梁自重荷载，新浇混凝土密度取2600kg∕πΛ(2)q2一箱梁内模、底模、内模支撑及外模支撑荷载，按均布荷载计算，经计算取q2=1∙0kPa0⑶q3——施工人员、施工材料和机具荷载，按均布荷载计算，当计算模板及其下肋条时取2.5kPa;当计算肋条下的梁时取1.5kPa;当计算支架立柱及替他承载构件时取1OkPa o(4)q4——振捣混凝土产生的荷载，对底板取2.0kPa,对侧板取4.0kPa°(5)q5——新浇混凝土对侧模的压力。

桥梁工程第二篇第6章 主梁内力计算

桥梁工程第二篇第6章 主梁内力计算
车道荷载总效应：
计算主梁支点或靠近支点截面的剪力时，荷载横向 分布系数在这一区段内是变化的。
当
时 ， 为负值，这意味着剪力反而减小了
2 .计算示例 已知：五梁式桥，计算跨径 19.5m 。 荷载：公路 — Ⅱ级，人群： 3.0kN/m2 求：跨中最大弯矩和最大剪力，支点截面最大剪力
解： （ 1 ）公路 — Ⅱ级车道荷载标准值计算 （ 2 ）冲击系数： 《桥规》：
第六章 简支梁桥的计算
桥梁工程计算的内容
内力计算——桥梁工程、基础工程课解决 截面计算——混凝土结构原理、预应力混凝
土结构课程解决 变形计算
简支梁桥的计算构件
上部结构——主梁、横梁、桥面板 支座 下部结构——桥墩、桥台
计算过程
开始 拟定尺寸 内力计算 截面配筋验算
否
是否通过 是
计算结束
2、作用在横梁上的计算荷载Ps
1）集中荷载 当一个集中荷载P作用在跨中时， Ps=2P/l 2） 均布荷载
全跨布满荷载q时， Ps=4q/
第三节 桥面板计算
行车道板的作用——直接承受车轮荷载、 把荷载传递给主梁
一．行车道板的类型
板支承在纵梁和横梁上，按支承情况和板尺寸，从力学计算 角度分为以下几类：
wa wb Pala3 Pblb3 48EIa 48EIb
如
Ia Ib
Pb Pa
la lb
3
二、车轮荷载在板上分布 轮压一般作为分布荷载处理，以力求精确
车轮着地面积：a2×b2
桥面板荷载压力面：a1×b1 荷载在铺装层内按45°扩散。 沿纵向：a1＝a2 +2H 沿横向：b1=b2+2H 桥面板的轮压局部分布荷载
横梁的作用与受力特点

桥梁上部结构的搭接长度计算

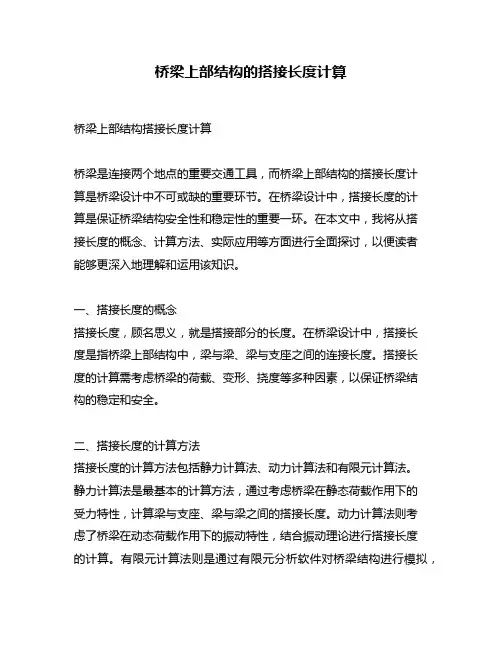

桥梁上部结构的搭接长度计算

桥梁上部结构的搭接长度计算桥梁上部结构搭接长度计算桥梁是连接两个地点的重要交通工具，而桥梁上部结构的搭接长度计算是桥梁设计中不可或缺的重要环节。

在桥梁设计中，搭接长度的计算是保证桥梁结构安全性和稳定性的重要一环。

在本文中，我将从搭接长度的概念、计算方法、实际应用等方面进行全面探讨，以便读者能够更深入地理解和运用该知识。

一、搭接长度的概念搭接长度，顾名思义，就是搭接部分的长度。

在桥梁设计中，搭接长度是指桥梁上部结构中，梁与梁、梁与支座之间的连接长度。

搭接长度的计算需考虑桥梁的荷载、变形、挠度等多种因素，以保证桥梁结构的稳定和安全。

二、搭接长度的计算方法搭接长度的计算方法包括静力计算法、动力计算法和有限元计算法。

静力计算法是最基本的计算方法，通过考虑桥梁在静态荷载作用下的受力特性，计算梁与支座、梁与梁之间的搭接长度。

动力计算法则考虑了桥梁在动态荷载作用下的振动特性，结合振动理论进行搭接长度的计算。

有限元计算法则是通过有限元分析软件对桥梁结构进行模拟，从而得出搭接长度的计算结果。

三、搭接长度的实际应用搭接长度的计算结果直接影响桥梁的安全性和稳定性。

合理的搭接长度能够有效减小梁与支座、梁与梁之间的应力集中，延长桥梁的使用寿命。

在实际施工中，搭接长度的计算也是施工图设计的重要内容之一，施工图中应标明搭接长度的具体数值，以指导施工工程师进行施工。

四、个人观点和理解在桥梁设计中，搭接长度的计算对于保证桥梁结构的安全性和稳定性至关重要。

在实际工程中，我们需要充分考虑桥梁的荷载情况、变形特性等因素，合理选择并计算搭接长度，以确保桥梁结构的稳固性和使用寿命。

与静力计算法相比，动力计算法和有限元计算法计算结果更加精确，可以更好地指导工程实践。

总结桥梁上部结构的搭接长度计算是桥梁设计中的重要环节，合理的搭接长度设计直接影响桥梁结构的安全性和稳定性。

搭接长度的计算方法多种多样，需要根据具体桥梁情况进行选择。

在实际应用中，搭接长度的计算是桥梁设计和施工过程中不可或缺的重要内容。

桥梁计算书(含水文、荷载、桩长、挡墙的计算)

桥梁计算书(含水文、荷载、桩长、挡墙的计算)

年河桥梁计算书（含水文、荷载、桩长、挡墙的计算）**本计算书中包括桥涵水文的计算、恒荷载计算、活荷载计算桩长、以及挡墙的计算。

荷载标准：公路Ⅱ级乘0.8的系数桥面宽度：净4.5+2×0.5m跨度：13孔×13m1、工程存在问题年河桥位于长江下游1000m处，建于1982年，为钢筋砼双排架式桥墩，预制拼装型板梁桥面，17孔，每跨8.85m。

总长150.45m，宽5.3m。

该桥运行20多年，根据***省水利建设工程质量监测站检验测试报告检测结果如下：（1）桥墩A．桥墩基础桥墩基础为抛石砼，设计强度等级为150＃，钻芯法检测砼现有强度代表值为16.4MPa。

B．排架立柱及联系梁立柱设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为14.0～18.3MPa。

联系梁设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为14.7MPa。

立柱外观质量总体较差，局部区域麻面较重。

立柱砼碳化深度最大值为31mm，最小值为5mm，平均值为14mm。

立柱钢筋保护层实测厚度为20mm，钢筋目前未锈，但碳化深度平均值已接近钢筋保护层厚度。

通过普查，全桥64根立柱中有12根35处箍筋锈胀外露，有6处联系梁主筋外露。

C．盖梁盖梁设计强度等级为200＃，超声回弹综合法检测砼现有强度代表值为17.4～21.5MPa。

盖梁外观质量一般，梁体砼总体感觉较疏松。

盖梁砼碳化深度最大值为24mm，最小值为9mm，平均值为18mm。

，盖梁主筋侧保护层实测厚度为9～13mm，底保护层实测厚度29～42mm，砼碳化深度已超过钢筋侧保护层厚度，盖梁主筋已开始锈蚀。

通过普查，全桥32根盖梁中共有14根15处主筋锈蚀膨胀，表层砼脱落，主筋外露，长度15～70cm；有28处箍筋锈胀外露。

（2）T型梁T型梁设计强度等级为200＃，每跨中间两根T型外观较好，两边T型梁外观较差。

T型梁砼碳化深度最大值为20mm，最小值为7mm，平均值为14mm。

预应力盖梁计算

预应力盖梁计算

预应力盖梁计算在桥梁建设中，预应力盖梁是一种常见的结构形式，它具有高强度、高刚性和良好的耐久性。

预应力盖梁可以显著提高桥梁的性能，包括抵抗车辆载荷、温度变化和地震等。

为了确保预应力盖梁的结构安全和稳定，进行准确的计算和设计是至关重要的。

预应力盖梁的计算步骤1、确定设计参数首先需要确定预应力盖梁的设计参数，包括跨度、宽度、高度、材料类型、预应力钢绞线的规格和数量等。

这些参数将直接影响结构的性能和成本。

2、建立数学模型根据盖梁的结构特点，建立合适的数学模型。

常用的有限元分析软件如ANSYS、ABAQUS等可以用于模拟盖梁的受力状态和变形情况。

3、施加荷载和边界条件根据桥梁的使用要求和实际工况，施加相应的荷载和边界条件。

例如，车辆载荷、风载荷、温度变化等都需要考虑。

4、计算内力和变形通过有限元分析软件，可以计算出盖梁在不同工况下的内力和变形。

根据计算结果，可以评估结构的强度和稳定性。

5、调整设计根据计算结果，如果结构的强度或稳定性不足，需要对设计进行调整。

例如，改变材料的类型或规格、增加预应力钢绞线的数量等。

重复进行计算和调整，直到得到满意的结果。

6、施工监控在盖梁的施工过程中，需要对关键部位进行监控，以确保施工质量和安全。

监控内容包括变形、应力、温度等参数。

通过实时监测数据，可以及时发现问题并采取相应的措施。

结论预应力盖梁计算是桥梁设计中的重要环节。

通过准确的计算和合理的调整，可以确保预应力盖梁的结构安全和稳定。

施工监控也是保证施工质量的关键措施。

通过这些措施的实施，可以进一步提高桥梁的性能和使用寿命。

预应力盖梁计算书6一、引言预应力盖梁是一种广泛应用于桥梁工程中的结构形式，具有高强度、高刚度、耐久性强等特点。

本计算书旨在为预应力盖梁的设计提供计算依据和指导，以确保其结构安全性和稳定性。

本计算书适用于一般桥梁工程中的预应力盖梁设计，不适用于特殊桥梁或特殊工况下的预应力盖梁设计。

二、计算目的本计算书的主要目的是确定预应力盖梁在承受荷载作用下的内力、位移和应力分布情况，以及评估其结构安全性和稳定性。

浅谈公路桥梁上部结构造价计算要点

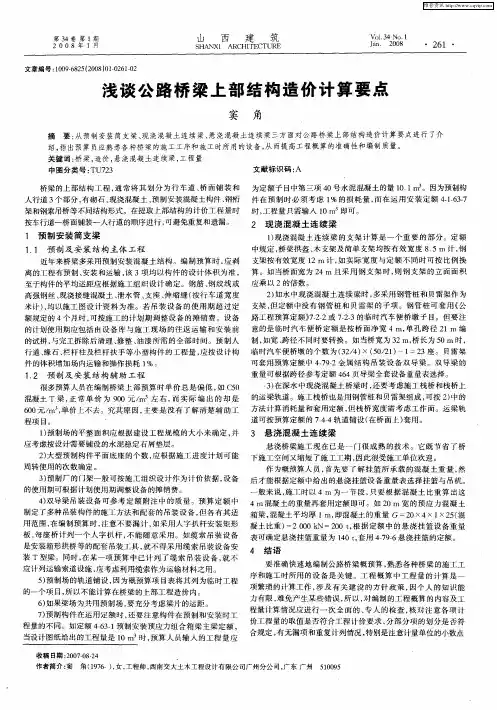

浅谈公路桥梁上部结构造价计算要点

但 公 米计 ）均 以施工 图设计 资料为 准。若 吊装设 备 的使 用期 超过 定 支架 ， 定额 中没有钢 管桩 和 贝雷 架 的子项 。钢管桩 可套用 《 ， 路工程预算定额》 —— ７２２或 ７２３的临时汽车便桥墩 子 目。但要 注 —— 额规定 的 ４个月时 ， 可按施 工的计划期 调整设备 的摊销费 。设 备
２ 现 浇 混凝土 连续 梁
１现浇混凝 土连续 梁 的支架 计算是 一个重 要 的部分 。定 额 ）
中规定 ， 桥梁拱盔 、 支架及 简单 支架 均按 有效 宽度 ８ ５ｍ 计 ， 木 ． 钢
１ 预 制安 装简支 梁
１ １ 预 制及 安装 结 构主体 工程 ．
２ｍ计 ， 如实 际宽 度与定 额不 同时可按 比例 换 近年来桥梁多采用预 制安装混凝 土结构 。编制预 算时 ， 应剥 支架按有效宽 度 １ ４ｍ 则钢 支架 的立面面 积 离的工程有预制 、 安装和运输 ， ３项均 以构 件的设计 体积为准 ， 算 。如 当桥面宽为 ２ 且 采用 钢支架 时 ， 该
通常招标条件和合同条件有如下规定承包商对现场以及周围环境做了调查对调查结果满意达到能够正确估算费用和计划工期的程度并认为已取得对影响投标报价的风险意外事件和其他各种情况的所有资料按照合同原则和招标文件规定承包商是经过认真阅读和研究招标文件并全面正确地理解了合同精神明确了自己的责任和义务对招标文件的理解自行负责
件 的 体积 增 加 场 内运 输 和 操 作 损 耗 １ 。 ％
可套用预算定额中 ４７ — 属结构 吊装设 备双 导梁 。双 导梁 的 —９２金 重量可根据跨径参考定额 ４ ４页导梁全套设备重量表选择 。 ６
．பைடு நூலகம்
１２ 预 制及 安装 结构 辅助 工程 ．

桥梁上部结构计算

桥梁上部结构计算

桥梁上部结构计算
首先，需要进行荷载计算，根据设计规范和实际情况确定车辆荷载、
行人荷载等各种荷载作用在桥梁上部结构上的分布。

然后，需要进行受力分析，确定主要构件的受力状态。

常见的受力状
态包括受拉、受压、受弯和受剪等。

根据不同受力状态，选择合适的构件
截面形式，以满足受力要求。

例如，在受拉状态下，主梁的截面应满足抗
拉强度要求；在受压状态下，桥墩的截面应满足抗压强度要求。

接下来，进行构件尺寸计算。

根据受力分析结果和设计规范的要求，
确定构件的尺寸。

例如，主梁的高度和宽度等。

在进行尺寸计算时，需要
考虑构件的刚度和挠度要求，以确保桥梁在使用过程中不发生过大的变形。

然后，进行构件的验算。

验算是对构件的强度和稳定性进行检验，确
保构件在各种荷载作用下不发生破坏。

常见的验算内容包括截面强度验算、扭转强度验算和局部稳定验算等。

最后，根据计算结果和设计规范的要求，选择合适的材料。

根据不同
的荷载作用和受力要求，选择合适的材料，如钢材、混凝土等。

同时，还
需要进行材料的耐久性计算，以确保桥梁的使用寿命。

总之，桥梁上部结构的计算是一个复杂的过程，需要充分考虑各种荷
载作用和受力要求。

通过合理的计算和设计，保证桥梁的安全性和稳定性，满足实际使用的需求。

乌苏大桥主桥上部结构设计与计算

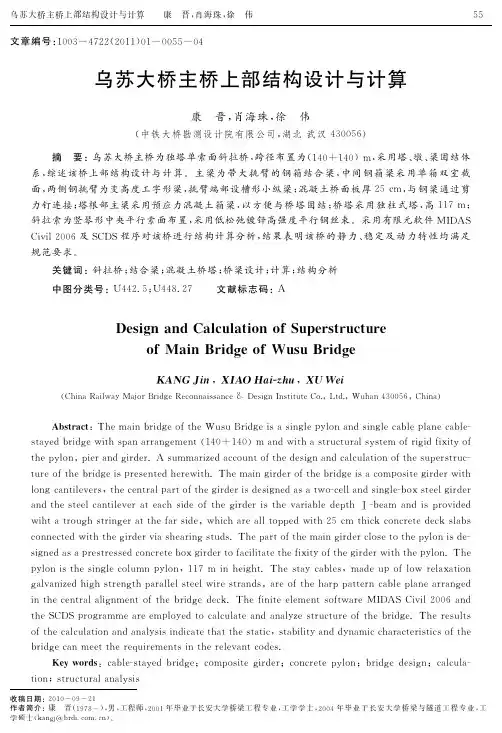

乌苏大桥主桥上部结构设计与计算

５ ６ １ 概 述 乌苏大桥位于黑 龙 江 省 抚 远 三 角 洲 （ 又称黑瞎 子岛 ） ， 是跨越抚 远 水 道 登 上 黑 瞎 子 岛 的 便 捷 通 道 ， 桥址地处国界附近 ， 远眺俄罗斯 ， 建成后将成为重要 由 于 其 地 处 中 国 的 东 极， 被誉为 的中俄口岸 大 桥 ， “ 东方第一桥 ” 。 乌苏大桥全长 １． 其 中 主桥 为 ６ｋ ｍ， 独柱塔单索面钢箱结合梁斜拉桥 ， 全长 ２ 跨度 ８ ０ ｍ， 布置为 （ ）ｍ， 桥宽 ２ １ ４ ０＋１ ４ ０ ６． ５ｍ。 主桥总体布置 见图 １。 该桥 采 用 塔 、 墩、 梁 固 结 体 系， 边墩设置纵 支座横向间距 １ 桥 塔 墩及边 墩 向活动支座 ， ４． ７ ５ ｍ， 基础均采用钻孔灌注桩基础 。 由于该桥地处极寒地 在方案的选择上 ， 充分考虑了桥位自然环境的特 区， 点对桥梁设计 、 施 工 的 影 响。 综 述 乌 苏 大 桥 的 上 部 结构设计与计算 。
（ ， ，Ｗ ） Ｃ ｈ ｉ ｎ ａＲ ａ ｉ ｌ ｗ ａ ａ ｏ ｒＢ ｒ ｉ ｄ ｅＲ ｅ ｃ ｏ ｎ ｎ ａ ｉ ｓ ｓ ａ ｎ ｃ ｅ＆ Ｄ ｅ ｓ ｉ ｎＩ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅＣ ｏ ． Ｌ ｔ ｄ ． ｕ ｈ ａ ｎ４ ３ ０ ０ ５ ６， Ｃ ｈ ｉ ｎ ａ ｙＭ ｊ ｇ ｇ
桥梁建设 ２ ０ １ １ 年第 １ 期
每 ３ｍ 设置 １ 道隔板 ， 钢箱梁 一 般 截 面 顶 板 厚 ９ｍ， 腹板及底板厚２ 横隔板厚１ ２ ０ｍｍ， ４ｍｍ， ４ｍｍ。 塔 根部断面板厚根据传力需要进行了局部加厚 。 钢箱 节段间在工地现场采用全断面焊接 。 斜拉索钢锚箱 通过构造简单 、 受力明确的分配梁 设置在钢箱梁内 ，
１］ 。 与钢箱梁腹板焊接相连 ［

桥梁工程简支梁板桥的计算

桥梁工程简支梁板桥的计算
总结和归纳单向板、悬臂板、铰接悬臂板的恒载和活载内力 （弯矩和剪力）计算方法（主要是计算模型和计算公式）。 1.要求恒载和活载的计算模型要分开画出； 2 .用表格的形式将单向板、悬臂板、铰接悬臂板的恒载和 活载内力计算公式列出来，方便比较和分析。
d
2. 荷载在板的支承处：
a a1 t a2 2H t
3. 荷载靠近板的支承处：
ax a 2x a
x___荷载离支承边缘的距离。
l___两梁肋间板的计算跨径。 ①计算弯矩时，l=l0+ t ，但不大于l0+b； ②计算剪力时，l=l0。 其中：l0为板的净跨径，t为板的厚度，b为梁肋宽。
(a

a ')2
2. 如跨径内不止一个车轮进入时，
尚应计及其它车轮的影响。
铰接悬臂板的内力计算
汽车荷载弯矩： 最不利布载位置是将车轮荷载对中布置在铰接处。 有多轮荷载作用时应注意荷载集度的变化。
M min, p汽

(1
)
P 4a
(l0

b1 4
)
结构自重弯矩： 以铰缝对称，铰缝处无M、Q，可按悬臂板计算。
多跨连续单向板的内力计算 弯矩计算模式
实际受力状态——弹性支承连续梁
三.行车道板的内力计算
跨中最大弯矩计算：
① 当t/h<1/4时(主梁抗扭能力大)
跨中弯矩 M中 0.5M0
支点弯矩
M支

0.7 M 0

② 当t/h≥1/4时(主梁抗扭能力小)
跨中弯矩 M中 0.7M0
载弯矩 ：
M og

1 gl2 8
支点剪力计算：
1. 跨径内只有一个汽车车轮荷载：

桥梁墩、台计算
