桥梁上部结构施工技术阐述类，预制安装法的施工优势等内容，然后对桥梁上部施工技术进行仔细分析，主要内容有：转体施工法、悬臂施工法、逐孔施工法、顶推施工法、横移施工法。
关键词：桥梁；上部结构；施工技术在我国的桥梁结构中，上部结构是主要的承载部分。
桥梁上部结构对于整个桥梁的美观性和稳定性也有着较大的影响，对于建设成本和施工周期也影响较大。
通过深入分析桥梁上部结构的施工技术，能够切实提高桥梁使用性能，有效降低施工成本，缩短施工周期。
因此切实提高桥梁施工技术具有非常重要的现实价值。
1桥梁上部结构的施工1.1施工类型分类。
我国桥梁上部结构的施工技术主要有两种，一是现场施工，二是预制安装。
对于现场施工的方式而言，在施工现场，首先应该搭建支架和模板，然后再浇筑混凝土，经过一定时间的凝固之后，混凝土强度达到工程要求的硬度，可将模板和支架拆除掉。
这种方法施工时，施工现场不必要具备大型的工程设备和预制场地，梁体的主筋之间的连续性较强，能有效提高桥梁整体性能。
但是该种方法也存在一定的缺陷，其施工周期会比较长，质量也难以控制。
比如，一旦混凝土的应力发生了变化，那么会直接影响整个工程的质量。
工程中需要大量的模板和支架，导致工程成本增加。
预制安装法需要事先准备一块预制场地，且需保证运输的便捷性，或者选择一个工厂内进行梁体的预制，而后在现场使用机械设备进行组装和安装。
1.2预制安装法的施工优势。
预制安装法主要使用在预应力桥梁或者钢筋混凝土的桥梁建设中，同时要进行预制、运输、安装三个施工步骤，较之现场施工的方式具有如下的优势：（1）桥梁的构成部件在工厂进行预制，其尺寸精度和质量能够得到有效的保障。
（2）安装过程中，可以进行平行施工，速度较快，能够大大缩短建设时间，一般使用在工期较为紧张的工程中。
（3）施工中不需要大量的人力支出，所以人工成本的支出比较低。
（4）构件制作完成之后，在预制场地内存放一定的时间，可以避免其因为收缩量而影响整个工程的质量。
感谢百度文库让我们在这里与你相见，您的下载就是我们最大的动力。
桥梁上部结构解析
一、桥梁上部结构都有啥呢？
咱先来说说梁式桥的上部结构吧。
梁式桥那上部结构啊，就像一条长长的扁担似的梁，横跨在桥墩上呢。
这梁可重要啦，它承担着桥上车辆呀、行人呀等好多荷载。
有混凝土做的梁，可结实啦，就像一个强壮的大力士，稳稳地托着桥上的一切。
还有钢梁呢，钢梁就感觉特别酷炫，金属的质感，很有现代感。
二、拱式桥的上部结构也很有趣哦。
拱式桥的上部结构是个大大的拱，这个拱可神奇啦。
它就像一个弯弯的彩虹一样，不过这个彩虹可有着大作用呢。
它能把桥面上的压力巧妙地传递到桥墩和基础上。
你看那些古老的石拱桥，那拱的造型可精美啦，就像一件艺术品，历经风雨还稳稳当当的。
三、斜拉桥和悬索桥的上部结构。
斜拉桥的上部结构有好多斜拉索，这些斜拉索就像琴弦一样，不过可比琴弦粗壮多啦。
它们从桥塔上斜着拉到梁上，分担着梁的重量，让桥可以跨越很宽的江河或者峡谷呢。
悬索桥就更厉害了，那巨大的主缆就像两条巨龙一样，悬挂在桥塔上，然后下面的吊杆再把桥面吊起来。
走在悬索桥上，感觉就像在空中漫步一样，超级刺激呢。
反正呀，桥梁的上部结构就像桥的帽子一样，各有各的特色，每一种都凝聚着人类的智慧呢。
第 1 页共 1 页。

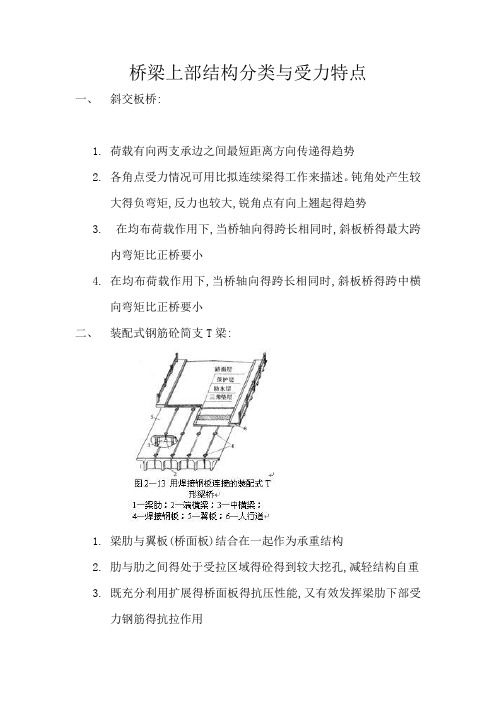

桥梁上部结构分类与受力特点一、斜交板桥:1.荷载有向两支承边之间最短距离方向传递得趋势2.各角点受力情况可用比拟连续梁得工作来描述。
钝角处产生较大得负弯矩,反力也较大,锐角点有向上翘起得趋势3.在均布荷载作用下,当桥轴向得跨长相同时,斜板桥得最大跨内弯矩比正桥要小4.在均布荷载作用下,当桥轴向得跨长相同时,斜板桥得跨中横向弯矩比正桥要小二、装配式钢筋砼简支T梁:1.梁肋与翼板(桥面板)结合在一起作为承重结构2.肋与肋之间得处于受拉区域得砼得到较大挖孔,减轻结构自重3.既充分利用扩展得桥面板得抗压性能,又有效发挥梁肋下部受力钢筋得抗拉作用三、预应力砼简支T梁:1.核心矩越大,抗力效应增加2.为提高核心矩,结构上采用大翼缘、薄肋板、宽矮马蹄得结构形式3.配合梁内正弯矩得分布,防止出现拉应力,纵向预应力筋须在梁端弯起或中间截断张拉,弯起可增强支点附近得抗剪能力四、连续体系桥梁:1.由于支点存在负弯矩,使跨中存在得正弯矩显著减少,可以减少跨内主梁得高度,提高跨径,当加大支点截面附近梁高形成变截面时,可进一步降低跨中弯矩2.由于就是超静定结构,产生附加内力得因素包括预应力、砼收缩徐变、墩台不均匀沉降、截面温度梯度变化3.配筋要考虑正负两种弯矩得要求,顶推法施工要考虑截面正负弯矩得交替变化五、斜拉桥:1.斜拉索相当于增大了偏心距得体外索,充分发挥抵抗负弯矩得能力,节约刚才2.斜拉索得水平分力相当于砼得预压力3.主梁多点弹性支承,高跨比小,自重轻,提高跨径六、悬索桥:1.主缆为主要承重结构,巨大得拉力由牢固得地锚承受,对于连续吊桥,中间地锚得两侧拉索水平推力基本平衡,主要利用自重承受向上得竖向力2.主梁得变形非线性,一般采用挠度理论或变形理论●挠度理论:就是考虑原有荷载(如恒载)已产生得主缆轴力对新得荷载(如活载)产生得竖向变形(挠度)将产生一种新得抗力,在变形之后再考虑内力得平衡;●变形理论:将悬索桥瞧作由各单根构件所组成得结构体系,在力学分析中先计算每个构件得刚度,放入结构体系红得矩阵内,进行总体平衡得求积七、拱桥:1.拱桥得拱圈就是桥跨结构得主要承载部分2.在竖向荷载作用下,拱端支撑处不仅有竖向反力,还有水平推力3.拱得弯矩比相同跨径得梁得弯矩小得多,而使整个拱主要承受压力。
1. 什么是桥梁的净跨径、计算跨径、标准跨径、总跨径、桥梁总长、建筑高度、桥高?净跨径:梁式桥的净跨径是指设计洪水位上相邻两个桥墩之间的净距。
拱式桥的净跨径是指每孔拱跨两个拱脚截面最低点之间的水平距离。
计算跨径:对于拱式桥是指相邻两个拱脚截面形心点之间的水平距离,对于梁式桥是指桥跨结构相邻两个支座中心之间的水平距离。
标准跨径: 对于梁式桥,是指两相邻桥墩中心线之间的距离,或墩中心线至桥台台背前缘之间的距离。
对于拱桥, 是每孔两个拱脚截面最低点之间的水平距离多孔桥梁中各孔净跨径的总和称为总跨径,它反映了桥下泄洪的能力。
桥梁总长:桥梁两端两个桥台侧墙或八字墙后端点之间的距离建筑高度:桥上行车路面(包括桥面铺装)或轨顶标高至桥跨结构最下缘之间的距离桥高:指桥面与低水位之差,或桥面与桥下线路路面之间的距离2. 桥梁按主要承重结构基本体系、跨径大小、行车道位置如何分类?承重结构:梁式桥,拱桥,悬索桥,钢架桥,组合系桥跨径大小:特大桥(多孔跨径L大于等于1000米,单孔跨径大于等于150米)大桥(多孔跨径L大于等于100米小于1000米,单孔跨径大于等于40米小于150米)中桥(多孔跨径L大于30米小于100米,单孔跨径大于等于20米小于100米)小桥(多孔跨径L大于等于8米小于30米,单孔跨径大于等于5米小于20米)涵洞(单孔跨径小于5米)行车道位置:上承式桥,下承式桥,中承式桥3. 梁式桥、拱式桥、悬索桥的主要承重结构是什么?主要受力特点是什么?梁式桥:主要承重结构为梁(板),受力特点:在竖向荷载的作用下,支座处只有竖向反力,梁(板)内主要产生弯拉应力。
拱桥:主要承重结构为主拱圈;受力特点在竖向荷载的作用下,支座处除了竖向反力,还有水平推力;拱圈内主要产生弯压应力。
悬索桥(吊桥):主要承重结构是缆索;受力特点:在竖向荷载作用下,缆索只承受拉力受力后,变形大,振动大。
5. 桥梁纵断面设计主要包括哪几个方面的内容?1确定桥梁总跨径 2桥梁分孔 3桥面标高 4桥下净空 5桥上及桥头纵坡布置等。
一、斜交板桥：1.荷载有向两支承边之间最短距离方向传达的趋势2.各角点受力情况可用比较连续梁的工作来描述。
钝角处产生较大的负弯矩，反力也较大，锐角点有向上翘起的趋势3.在均布荷载作用下，当桥轴向的跨长相同时，斜板桥的最大跨内弯矩比正桥要小4.在均布荷载作用下，当桥轴向的跨长相同时，斜板桥的跨中横向弯矩比正桥要小二、装置式钢筋砼简支T 梁：1.梁肋与翼板（桥面板）结合在一起作为承重结构2.肋与肋之间的处于受拉地域的砼获取较大挖孔，减少结构自重3.既充分利用扩展的桥面板的抗压性能，又有效发挥梁肋下部受力钢筋的抗拉作用三、预应力砼简支 T 梁：1.核心矩越大，抗力效应增加2.为提高核心矩，结构上采用大翼缘、薄肋板、宽矮马蹄的结构形式3.配合梁内正弯矩的分布，防范出现拉应力，纵向预应力筋须在梁端弯起或中间截断张拉，弯起可增强支点周边的抗剪能力四、连续系统桥梁：1.由于支点存在负弯矩，使跨中存在的正弯矩显然减少，可以减少跨内主梁的高度，提高跨径，当加大支点截面周边梁高形成变截面时，可进一步降低跨中弯矩2.由于是超静定结构，产生附加内力的因素包括预应力、砼缩短徐变、墩台不均匀沉降、截面温度梯度变化3.配筋要考虑正负两种弯矩的要求，顶推法施工要考虑截面正负弯矩的交替变化五、斜拉桥：1.斜拉索相当于增大了独爱距的体外索，充分发挥抵抗负弯矩的能力，节约刚刚2.斜拉索的水均分力相当于砼的预压力3.主梁多点弹性支承，高跨比小，自重轻，提高跨径六、悬索桥：1.主缆为主要承重结构，巨大的拉力由牢固的地锚承受，对于连续吊桥，中间地锚的两侧拉索水平推力基本平衡，主要利用自重承受向上的竖向力2.主梁的变形非线性，一般采用挠度理论或变形理论挠度理论：是考虑原有荷载（如恒载）已产生的主缆轴力对新的荷载（如活载）产生的竖向变形（挠度）将产生一种新的抗力，在变形此后再考虑内力的平衡；变形理论：将悬索桥看作由各单根构件所组成的结构系统，在力学解析中先计算每个构件的刚度，放入结构系统红的矩阵内，进行整体平衡的求积七、拱桥：1.拱桥的拱圈是桥跨结构的主要承载部分2.在竖向荷载作用下，拱端支撑处不但有竖向反力，还有水平推力3.拱的弯矩比相同跨径的梁的弯矩小得多，而使整个拱主要承受压力。
桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构. 1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种.桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽—-支座垫石；轻型桥台：桩基——承台-—台身-—台帽、耳背墙-—支座垫石。
桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况(即无承台),其施工顺序一般为：桩基——桩系梁(若墩不高时可能没有)——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石；有承台情况下，桩基——承台——墩身-—盖梁——支座垫石。
2、上部结构根据施工方法不同而有差别：预制构件：（如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索-—设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了.现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法)：搭脚手架（根据施工工艺不同相应变化）-—绑扎钢筋笼—-现浇混凝土——张拉预应力--横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。
桥面连续—-桥面铺装——人行道板（若存在人行道）——桥面排水-—护栏—-伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩,增强整体性。
盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。
箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为:预制箱梁和现浇箱梁,等截面箱梁和变截面箱梁，小箱梁和箱梁等.桥台：位于桥梁两端，与道路相接.墩台：指桥墩和桥台。
台帽和墩帽:跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.。
