桥梁的上部结构 下部结构 基础 墩台构造和设计

1、桥梁的基本组成部分：桥跨结构、支座系统、桥墩、桥台、基础。

上部结构：桥面系、承重结构、联结部件。

下部结构：桥墩、桥台、基础，上下部之间采用支座联结。

2、桥面构造：行车道铺装、排水防水系统、人行道、缘石、栏杆、护栏、照明灯具、伸缩缝3、桥梁按受力分为：梁式桥、拱式桥、吊桥、钢架桥，按跨径分为：特大桥、大桥、中桥、小桥、涵洞。

单孔跨径大于150m及多孔跨径总和大于1000m的为特大桥4、支座按变形方式分为：固定支座、单向活动支座、多向活动支座5、桥梁永久作用：结构重力、预加力、土的重力、土侧压力、混凝土收缩6、梁式桥按截面形式分为：板桥、矩形桥、T形桥、箱形桥7、简支梁桥的施工方法有哪些：就地现浇法、预制安装法&连续钢架桥施工方法：整体施工法、悬臂施工法、移动模架施工法、顶堆施工法9、桥涵上的作用按照随时间的变化分为：可变作用、永久作用、偶然作用10、桥梁的可变作用包括：汽车荷载、汽车荷载冲击力、离心力、汽车制动力、汽车引起的土侧压力桥梁设计的基本原则：应符合技术先进、安全可靠、适用耐久、经济合理的要求外，还应按照美观和有利环保的原则进行设计，并考虑因地制宜、就地取材、便于施工和养护等因素2、桥梁受到的作用：自重、附加恒载、交通荷载、自然因素3、桥梁设计步骤：标准、桥型、布置、主要尺寸、确定施工方案、配筋、验算、细节设计4、桥面为什么要进行排水和防水？排水和防水的主要措施是什么？积水不利交通，影响耐久性。

措施：纵横坡、泄水管、排水系统、桥面铺装防水功能，防排结合形成桥面防水系统5、伸缩缝的主要功能与要求是什么？作用：为了保证桥跨结构在气温变化、活载作用、混凝土收缩与徐变影响下按静力图式自由地变形。

要求：1）能保证结构温度变化所引起的伸缩变形2）车辆驶过时，应平顺、不打滑、无突跳和过大的噪声与振动3）具有安全排水防水的构造6、箱形截面受力特点：箱形截面具有良好的抗弯和抗扭特性，箱形截面的顶板和底板是结构提供抗弯能力的主要部位，箱梁腹板主要承受结构的弯曲剪应力以及扭转剪应力引起的主拉应力。

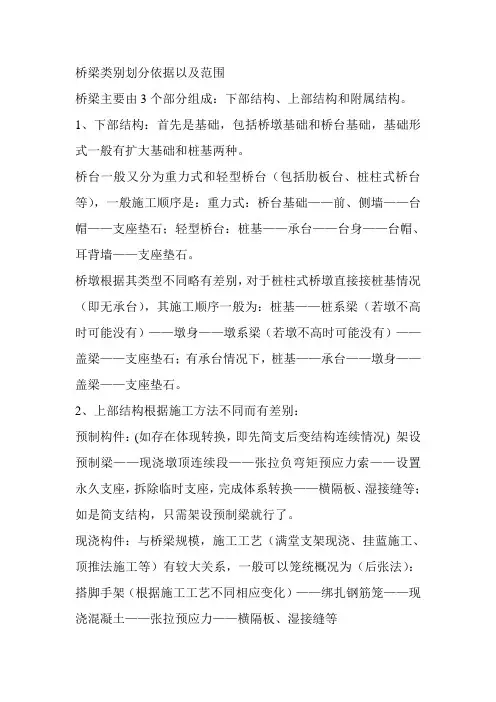

桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构。

1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。

桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽——支座垫石；轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石。

桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石；有承台情况下，桩基——承台——墩身——盖梁——支座垫石。

2、上部结构根据施工方法不同而有差别：预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了。

现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。

桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。

盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。

箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。

桥台：位于桥梁两端，与道路相接。

墩台：指桥墩和桥台。

台帽和墩帽：跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.。

桥梁的组成：上部结构、下部结构、支座和附属设施四个基本部分组成的。

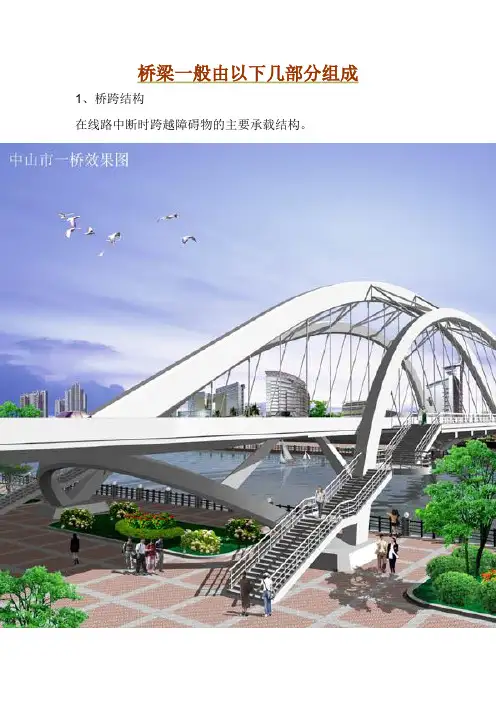

上部结构，又称为桥跨结构，包括承重结构和桥面系，是路线遇到障碍（如河流、山谷等）而中断是跨越障碍的建筑物。

它的作用是承受车辆荷载，并通过支座传给墩台。

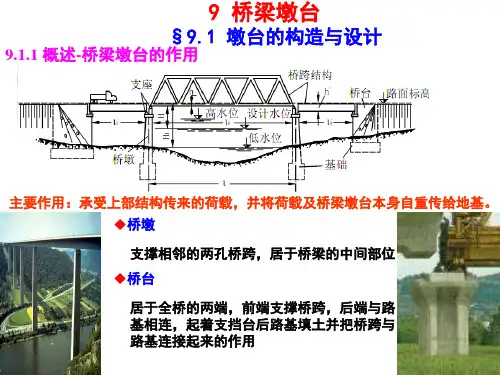

桥墩和桥台是支承桥跨结并将结构重力和车辆等荷载作用传至地基土层的建筑物。

通常设置在桥两端的称为桥台，它除了上述作用外，还与路堤相衔接，以抵御路堤土侧压力，防止路堤填土的滑坡和坍落。

桥墩和桥台为下部结构。

桥墩和桥台中使全部作用效应传至地基的底部奠基部分，通常称为基础。

它是确保桥梁能安全使用的关键。

由于基础往往深埋于土层之中，并且需在水下施工，故也是桥梁建筑中施工比较困难的部分。

桥梁中在桥跨结构与桥墩或桥台的支承处所设置的传力装置，称为支座，它不仅要传递很大的作用效应，并且要保证桥跨结构能产生一定的变位。

在桥垮结构上面设桥面结构；在路堤和桥台结构衔接处，一般还在桥台两侧设置砌筑的锥形护坡，以保证路堤迎水部分路堤边坡的稳定。

在桥梁建筑工程中，除了上述基本结构外，根据需要还常常修筑护岸、导流结构物等附属工程。

二桥梁的主要尺寸和术语名称河流中的水位是变动的，在枯水季节的最低水位称为低水位；洪峰季节河流中的最高水位称为高水位。

桥梁设计中按规定的设计洪水频率计算所得的高水位，称为设计洪水位。

对于通航河道，尚需确定通航水位（设计通航水位）。

通航水位包括设计最高通航水位和设计最低通航水位，是各级航道代表性船舶对正常运行的航道维护管理和有关工程建筑物的水位设计的依据。

桥孔净高应满足《内河通航标准》（GB50139）和《通航海轮桥梁通航标准》（JTJ311）。

下面介绍一些与桥梁布置和结构有关的主要尺寸和术语名称。

净跨径对于梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用l0表示；对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

计算跨径对于具有支座的梁桥，是指桥垮结构相邻两个支座中心之间的距离，用L0表示。

简述桥梁的组成和分类桥梁是连接两个分离地点的结构，通常跨越河流、道路、铁路等障碍物。

桥梁由多个组成部分构成，主要包括以下几个方面：1.上部结构：上部结构是桥梁的主要承载部分，包括桥面、梁、梁座和支座等。

桥面是供车辆和行人通行的平台，可以是钢筋混凝土、钢板、木材等材料制成。

梁是承受荷载并将荷载传递到桥墩或支座的主要构件。

梁座和支座用于支撑和固定梁的位置，以及吸收和传递荷载到桥墩或地基上。

2.下部结构：下部结构包括桥墩、墩台和桥基等。

桥墩是起支撑和传递荷载作用的立柱状结构，通常由钢筋混凝土或石材建造。

墩台是桥墩之间的水平横梁，用于支撑桥梁的上部结构。

桥基是桥墩和墩台的基础部分，通常是混凝土基础或钻孔灌注桩等形式。

3.过渡部分：过渡部分连接上部结构和下部结构，包括桥墩头部的横梁、支座和伸缩缝等。

桥墩头部的横梁用于将荷载从上部结构传递到桥墩上。

支座位于梁座和桥墩之间，用于减震和调整桥梁的水平和垂直位移。

伸缩缝允许桥梁在温度变化和结构变形时发生伸缩，以减少应力和损坏。

根据桥梁的结构特点和用途，桥梁可以分为多种不同的分类，以下是常见的桥梁分类：1.按结构形式分类：-梁桥：由梁构成，包括简支梁桥、连续梁桥等。

-拱桥：由拱构成，包括石拱桥、钢拱桥等。

-斜拉桥：通过斜拉索支撑梁桥，如斜拉索桥、索塔桥等。

-悬索桥：通过悬挂在主塔上的主索支撑梁桥，如斜拉桥、斜拉索桥等。

-钢桁架桥：由钢桁架构成，如钢桁架桥、吊桥等。

2.按材料分类：-钢桥：主要由钢材构成的桥梁，如钢梁桥、钢拱桥等。

-混凝土桥：主要由钢筋混凝土构成的桥梁，如梁板桥、箱梁桥等。

-木桥：主要由木材构成的桥梁，如木梁桥、木拱桥等。

3.按用途分类：-公路桥：用于道路交通的桥梁，如高速公路桥、城市道路桥等。

-铁路桥：用于铁路交通的桥梁，如铁路梁桥、铁路拱桥等。

-步行桥：供行人通行的桥梁，如人行天桥、人行悬索桥等。

-公园桥：用于连接公园内部景点的桥梁，如园林小桥、亭桥等。

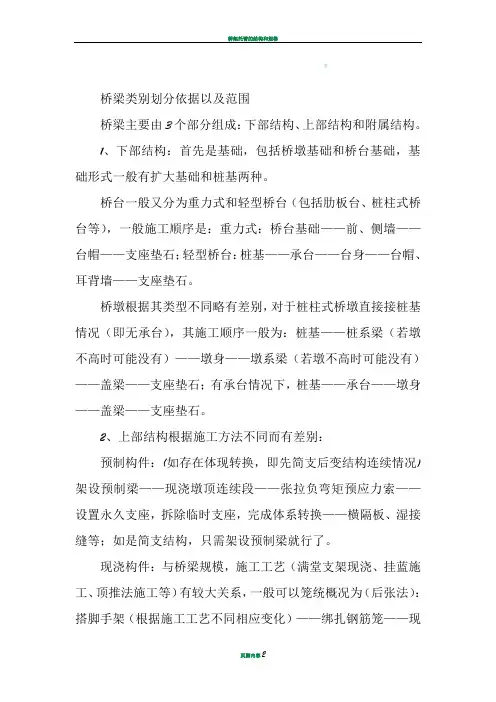

桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构。

1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。

桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽——支座垫石；轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石。

桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石；有承台情况下，桩基——承台——墩身——盖梁——支座垫石。

2、上部结构根据施工方法不同而有差别：预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了。

现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。

桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。

盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。

箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。

桥台：位于桥梁两端，与道路相接。

墩台：指桥墩和桥台。

台帽和墩帽：跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.精品文档。

2、桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。

通常设置在桥梁两端的称为桥台，它除了上述作用外，还与路堤相衔接，以抵御路堤土压力，防止路堤填土的滑坡和坍落。

3、基础桥墩和桥台中使全部荷载传至地基的底部奠基部分，通常称为基础。

它是确保桥梁能安全使用的关键。

由于基础往往深埋于土层之中，并且需在水下施工，故也是桥梁建筑中比较困难的一个部分。

4、上部结构通常人们还习惯地称桥跨结构为桥梁的上部结构。

称桥墩或桥台为桥梁的下部结构。

5、支座一座桥梁中在桥跨或桥墩或桥台的支承处所设置的传力的装置，称为支座。

它不仅要传递很大的荷载，并且要保证桥跨结构能产生一定的变为。

6、锥形护坡在路堤与桥台衔接处，在桥台两侧设置石砌的锥形护坡。

以保证迎水部分路堤边坡的稳定。

在桥梁建筑工程中，除了上述基本结构外，根据需要还常常修筑护岸、导流结构物等附属工程如涵洞桥梁的三个主要组成部分是：上部结构，下部结构和附属结构。

上部结构由桥跨结构、支座系统组成。

桥跨结构或称桥孔结构，是桥梁中跨越桥孔的、支座以上的承重结构部分。

按受力图示不同，分为梁式、拱式、刚架和悬索等基本体系，并由这些基本体系构成各种组合体系。

它包含主要承重结构、纵横向联结系、拱上建筑、桥面构造和桥面铺装、排水防水系统，变形缝以及安全防护设施等部分。

支座系统设置在桥梁上、下结构之间的传力和连接装置。

其作用是把上部结构的各种荷载传递到墩台上，并适应活载、温度变化、混凝土收缩和徐变等因素所产生的位移，使桥梁的实际受力情况符合结构计算图示。

一般分为固定支座和活动支座。

下部结构，由桥墩、桥台、墩台基础几部分组成。

桥墩、桥台是在河中或岸上支承两侧桥跨上部结构的建筑物。

桥台设在两端，桥墩则在两桥台之间，见下图。

而桥台除此之外，还要与路堤衔接，并防止其滑塌。

为保护桥台和路堤填土，桥台两侧常做一些防护和导流工程。

墩台基础保证桥梁墩台安全并将荷载传至地基的结构部分。

桥梁组成示意图附属构件，主要包括伸缩缝、灯光照明、桥面铺装、排水防水系统、栏杆(或防撞栏杆)等几部分。

简述桥梁结构的基本组成
桥梁作为一种重要的基础设施，承载着人们的出行和货物的流通。

它的结构
设计直接关系到桥梁的承载能力和使用寿命。

本文将简要介绍桥梁结构的基本组成，包括上部结构、下部结构和基础。

桥梁结构的基本组成可分为上部结构、下部结构和基础三个部分。

1. 上部结构
上部结构是桥梁的主体部分，承载着车辆和行人的荷载。

它由桥面、横梁、纵梁、支座等组成。

桥面是车辆行驶的部分，通常由钢筋混凝土或钢板构成；横梁和纵梁为桥面提供支撑，使之能够承受车辆荷载的力；支座则起到分散荷载和缓冲震动的作用。

2. 下部结构
下部结构是上部结构的支撑部分，负责将上部结构的荷载传递到桥墩和桥基上。

下部结构由桥墩、桥台和墩台连通构成。

桥墩是承受上部结构荷载的主要构件，通常为矩形、圆形或多边形的立柱状结构；桥台则是连接桥墩的平台，起到承载和分散荷载的作用；墩台连通是将桥墩和桥台连接起来，形成一个整体。

3. 基础
基础是桥梁结构的承重部分，直接与地基接触，将桥梁的荷载传递到地基上。

基础包括桩基、板基和地基。

桩基是将桥梁的荷载通过桩传递到地基的基础形式，通常采用深埋到地下的桩柱；板基是将桥
梁的荷载通过大面积的基础板传递到地基的基础形式，通常适用于软土地基；地基是承受桥梁荷载的自然地层，其稳定性和承载能力直接影响着桥梁的安全性和使用寿命。

总之，桥梁结构的基本组成包括上部结构、下部结构和基础三个部分。

通过合理的设计和施工，这些组成部分能够协同工作，保证桥梁的稳定性和承载能力，为人们提供安全畅通的交通通道。

桥梁下部构造施工方案概述桥梁的下部构造是指桥梁的基础和墩台部分，承载着桥梁的上部结构及交通荷载。

下部构造的施工方案的科学合理与否直接关系到桥梁的稳定性和使用寿命。

本文将就桥梁下部构造的施工方案进行详细介绍，包括基础施工和墩台施工两个部分。

基础施工基础处理在进行桥梁基础施工前，首先需要进行基础处理工作。

具体包括地面平整、杂草和杂物清理、检查地质情况以及进行地质勘测等工作。

通过这些工作，能够确保基础施工的安全与质量。

基础施工步骤1.基础模板搭设：根据设计图纸上的基础尺寸和形状要求，搭设基础的模板，并通过水准仪和测量工具进行测量和调整，确保模板的平整和精确度。

2.钢筋绑扎：根据设计要求和钢筋图纸，在模板内铺设钢筋，并采用焊接或扎绑的方式固定好钢筋。

3.混凝土浇筑：在进行混凝土浇筑前，需要根据需要预留的预应力、螺栓孔等管道设置预埋件。

然后，借助泵车将混凝土均匀地浇筑进模板中，确保浇筑完整性和均匀性。

4.养护处理：混凝土浇筑完成后，需要进行养护处理。

养护工作包括覆盖保温层，进行湿润养护以及使用防水涂料等。

养护处理的目的是保持混凝土的充分水化和良好的硬化。

墩台施工墩身结构施工1.墩身模板搭设：根据设计图纸上的墩身尺寸和形状要求，在墩台区域搭设墩身的模板，并通过水准仪和测量工具进行测量和调整，确保模板的平整和精确度。

2.砼浇筑：在进行砼浇筑前，需要在模板内设置钢筋，并通过焊接或扎绑的方式固定好钢筋。

然后，借助泵车将混凝土均匀地浇筑进模板中，确保浇筑完整性和均匀性。

3.养护处理：墩身的混凝土浇筑完成后，同样需要进行养护处理。

养护工作包括覆盖保温层，进行湿润养护以及使用防水涂料等。

养护处理的目的是保持混凝土的充分水化和良好的硬化。

墩台结构施工1.墩顶台面处理：在墩顶设置防水层和防腐层，并确保墩头平整和符合施工要求。

2.墩台支座设置：根据设计要求，在墩台上设置支座，并确保支座的稳定和牢固。

3.桥面铺设：在墩台上铺设桥面，如果是钢铁桥面，则需要进行防腐处理。
