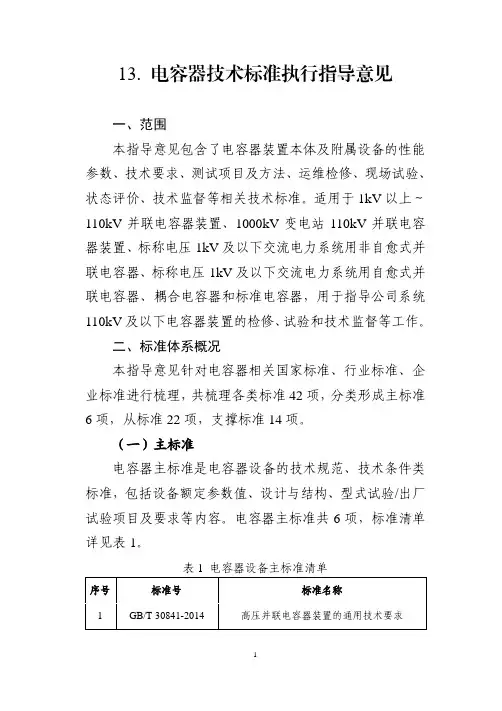

高压并联电容器装置使用技术条件1范围本标准规定了电力行业使用的高压并联电容器装置的术语、产品分类、技术要求、安全要求、试验方法、检验规则等。
本标准适用于电力系统中35kV及以上电压等级变电站（所）内安装在6kV～66kV侧的高压并联电容器装置和10kV（含6kV）配电线路上的柱上高压并联电容器装置。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，在随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 311.1 高压输变电设备的绝缘配合GB 763 交流高压电器在长期工作时的发热GB 1984 交流高压断路器GB 2706 交流高压电器动、热稳定试验方法GB 3804 3.6kV—40.5kV高压交流负荷开关GB 4208 外壳防护等级（IP代码）GB 7328 变压器和电抗器的声级测定GB 50227 并联电容器装置设计规范GB/T 11024 标称电压1kV以上交流电力系统用并联电容器DL /T 403 10kV-40.5kV高压真空断路器订货技术条件DL/T 442 高压并联电容器单台保护用熔断器订货技术条件DL/T 840 高压并联电容器使用技术条件3 定义下列定义适用于本标准。
3.1高压并联电容器装置 installation of high-voltage shunt capacitors制造厂根椐用户要求设计并组装的以电容器为主体的，用于6kV～66kV系统并联补偿用的并联电容器补偿装置。
以下简称装置。
3.2电容器组 capacitor bank由多台电容器或单台电容器按一定方式连接的总体。
3.3装置的额定容量(Q N) rated output of a installation一套装置中电容器组的额定容量即为该套装置的额定容量。

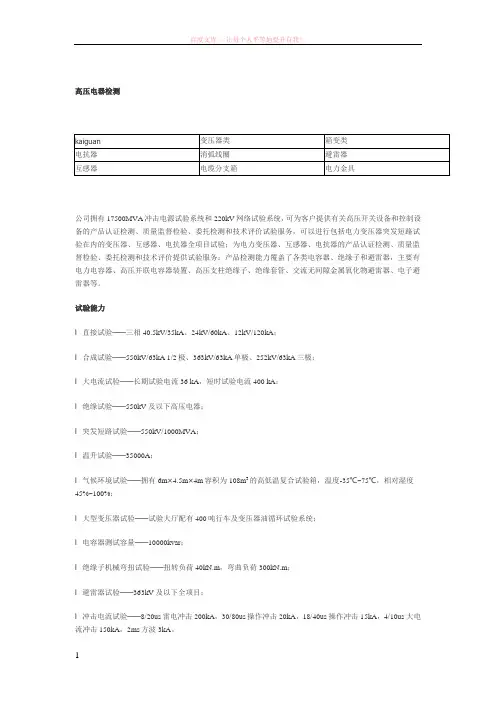

高压电器检测kaiguan 变压器类箱变类电抗器消弧线圈避雷器互感器电缆分支箱电力金具公司拥有17500MVA冲击电源试验系统和220kV网络试验系统，可为客户提供有关高压开关设备和控制设备的产品认证检测、质量监督检验、委托检测和技术评价试验服务，可以进行包括电力变压器突发短路试验在内的变压器、互感器、电抗器全项目试验；为电力变压器、互感器、电抗器的产品认证检测、质量监督检验、委托检测和技术评价提供试验服务；产品检测能力覆盖了各类电容器、绝缘子和避雷器，主要有电力电容器、高压并联电容器装置、高压支柱绝缘子、绝缘套管、交流无间隙金属氧化物避雷器、电子避雷器等。
试验能力l 直接试验——三相40.5kV/35kA、24kV/60kA、12kV/120kA；l 合成试验——550kV/63kA 1/2极、363kV/63kA单极、252kV/63kA三极；l 大电流试验——长期试验电流36 kA，短时试验电流400 kA；l 绝缘试验——550kV及以下高压电器；l 突发短路试验——550kV/1000MVA；l 温升试验——35000A；l 气候环境试验——拥有6m×4.5m×4m容积为108m3的高低温复合试验箱，温度-35℃~75℃，相对湿度45%~100%；l 大型变压器试验——试验大厅配有400吨行车及变压器油循环试验系统；l 电容器测试容量——10000kvar；l 绝缘子机械弯扭试验——扭转负荷40kN.m，弯曲负荷300kN.m；l 避雷器试验——363kV及以下全项目；l 冲击电流试验——8/20us雷电冲击200kA，30/80us操作冲击20kA，18/40us 操作冲击15kA，4/10us 大电流冲击150kA，2ms方波3kA。
○特高压试验——1100kV/100kA、1100kV/1000MVA。
电力金具检测公司电力金具检测室可为电力系统设计、施工、运行和制造单位提供电力金具产品质量判定新产品型式试验服务。

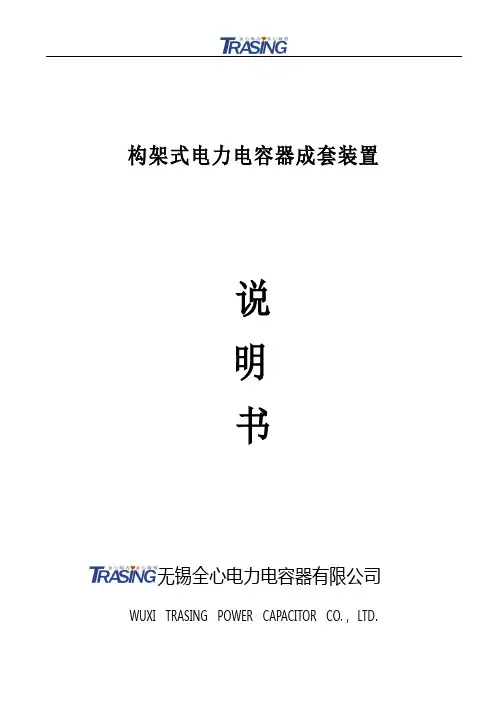

构架式电力电容器成套装置说明书无锡全心电力电容器有限公司WUXI TRASING POWER CAPACITOR CO.， LTD.目录一．概述 (3)1.用途 (3)2.使用环境条件 (3)3.标准 (3)二．结构 (3)三．技术参数 (5)1.装置型号的意义 (5)2.技术参数 (5)四．安装 (5)五．运行及维护 (6)六．订货须知 (6)七．构架式电力电容器成套装置技术参数表 (7)一．概述1.用途高压并联电容器装置（以下简称：装置）主要用于电力系统进行无功补偿，提高功率因数，改善电压质量，充分发挥发电、供电设备的效率。
2.正常使用条件：（1）安装地点：户内或户外。
（2）海拔高度：1000m及以下（3）环境温度：-25℃~+40℃（4）相对湿度不大于：90%（5）地震：地面水平加速度0.25g，垂直加速度0.125g，两种加速度同时作用，g为地心引力加速度。
（6）装置的安装地平应与垂直面倾斜度不超过5度；安装运行地点应无剧烈的机械振动、无有害气体和蒸汽、无导电性或爆炸性尘埃。
3.标准装置的设计、制造、试验采用的工业标准：二．结构1.装置主要由并联电容器、电容器专用熔断器、串联电抗器、放电线圈、氧化锌避雷器、隔离接地开关、支柱绝缘子、连接母线和电容器构架等设备组成。
若采用双星形接线中性点不平衡电流保护或单星形接线桥差保护，应有电流互感器。
2.一次接线及保护方式：装置配置电容器保护专用熔断器作为内部故障保护，同时按不同的接线和场合配置相应的不平衡继电保护。
为避免由于投切或其他瞬态过程引起误动作，不平衡保护应带0.1~1s的延时。
另外，系统还须设过电压、欠电压、过电流和速断等保护。
常规接线和保护方式可参见下表：表23.串联电抗器串接在电容器组的回路中，用于抑制高次谐波和限制合闸涌流。
1)仅用于限制涌流时，电抗率可取0.1%~1%。
2)用于抑制5次及以上谐波时，电抗率可取4.5%~6%。
3)用于抑制3次及以上谐波时，电抗率可取12%~13%。
35kV静止无功发生器成套装置技术协议第一节技术协议一. 总如此1. 本技术协议书仅适用于中铝某某能源太阳山风电厂五期110kV升压站主变扩建工程动态无功补偿装置(SVG)的加工制造和供货。
技术协议中提出了对设备本体与附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2.本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规X的条文，供方应提供符合本技术规X引用标准的最新版本标准和本技术协议技术要求的全新产品，如果所引用的标准之间不一致或本技术协议所使用的标准如与供方所执行的标准不一致时，按要求较高的标准执行。
3.本技术协议将作为订货合同的附件，与合同具有同等的法律效力。
本技术协议未尽事宜，由合同签约双方在合同谈判时协商确定。
4. 供方保证提供的产品符合安全、健康、环保标准的要求。
供方对成套设备(含辅助系统与设备)负有全部技术与质量责任，包括分包(或采购)的设备和零部件。
5.本技术协议提出了对SVG技术参数、性能、结构、试验等方面的技术要求。
6. 假如供方所提供的技术资料协议前后有不一致的地方，以有利于设备安装运行、工程质量为原如此，由需方确定。
二. 标准和规X1.合同设备包括供方向其他厂商购置的所有附件和设备，这些附件和设备应符合相应的标准规X或法规的最新版本或其修正本的要求。
2.除非合同另有规定，均须遵守最新的国家标准〔GB〕和国际电工委员会(IEC)标准以与国际单位制(SI)标准，尚没有国际性标准的，可采用相应的生产国所采用的标准，但其技术等方面标准不得低于国家、电力行业对此的各种标准、法规、规定所提出的要求,当上述标准不一致时按高标准执行。
3. 供方提供的设备和配套件要符合以下最新版本的标准，但不局限于以下标准，所有设备都符合相应的标准、规X或法规的最新版本或其修正本的要求，除非另有特别说明外，合同期内有效的任何修正和补充都应包括在内。
DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》DL/T597-1996 《低压无功补偿控制器订货技术条件》GB/T 11920-2008《电站电气局部集中控制设备与系统通用技术条件》GB 1207-2006 《电磁式电压互感器》SD 325-89 《电力系统电压和无功电力技术导如此》DL/T 840-2003 《高压并联电容器使用技术条件》GB 50227-2008 《并联电容器装置设计规X》GB 311.1-1997 《高压输变电设备的绝缘配合》GB 311.2-2002 《绝缘配合第2局部：高压输变电设备的绝缘配合使用导如此》GB 311.3-2007 《绝缘配合第3局部：高压直流换流站绝缘配合程序》GB/T 311.6-2005 《高电压测量标准空气间隙》《标称电压1kV以上交流电力系统用并联电容器第2局部：耐久性试验》/T 8170-1995 《并联电容器用内部熔丝和内部过压力隔离器》GB 50227-2008 《并联电容器装置设计规X》GB/T 11024.1-2001 《标称电压1kV以上交流电力系统用并联电容漆第1局部：总如此性能、试验和定额安全要求安装和运行导如此》7111-1993 《高压并联电容器装置》DL/T 604-2009《高压并联电容器装置使用技术条件》/T 5346-1998《串联电抗器》GB 1985-2004《高压交流隔离开关和接地开关》DL/T 653-2009 《高压并联电容器用放电线圈使用技术条件》DL/T 462－1992 《高压并联电容器用串联电抗器订货技术条件》GB/T 15166.4-2008 《高压交流熔断器第4局部：并联电容器外保护用熔断器》DL/T620 《交流电气装置的过电压保护和绝缘配合》GB/T 11032-2000 《交流无间隙金属氧化物避雷器》GB/T 11024.1-2001 《放电器》GB2900 《电工名词术语》GB/T 311.2-2002 《绝缘配合第2局部：高压输变电设备的绝缘配合使用导如此》GB 5582 《高压电力设备外绝缘污秽等级》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB1985 《交流高压隔离开关和接地开关》GB 2536 《变压器油》GB 5273-1985 《变压器、高压电器和套管的接线端子》《绝缘子试验方法第1局部：一般试验方法》GB/T 775.2-2003 《绝缘子试验方法第2局部：电气试验方法》GB/T 775.3-2006 《绝缘子试验方法第3局部：机械试验方法》GB/T 4109-2008 《交流电压高于1000V的绝缘套管》GB 1094.1-1996 《电力变压器第一局部总如此》GB 1094.2-1996 《电力变压器第二局部温升》《电力变压器第3局部: 绝缘水平、绝缘试验和外绝缘空气间隙》GB 1094.5-2008 《电力变压器第5局部：承受短路的能力》GB/T 6451-2008 《油浸式电力变压器技术参数和要求》/T 10088-2004 《6kV～500kV级电力变压器声级》DL/T 574-2010 《变压器分接开关运行维修导如此》GB/T 13499-2002 《电力变压器应用导如此》GB/T 12325-2008 《电能质量供电电压偏差》GB 12326-2008 《电能质量电压波动和闪变》GB/T 14549-1993 《电能质量公用电网谐波》GB/T 15543-2008 《电能质量三相电压不平衡》GB/T 14285-2006 《继电保护和安全自动装置技术规程》GB 50217-2007 《电力工程电缆设计规X》《电气继电器第五局部:电气继电器的绝缘试验》DL/T 677-2009 《发电厂在线化学仪表检验规程》Q/RX 220-09 包装标准。

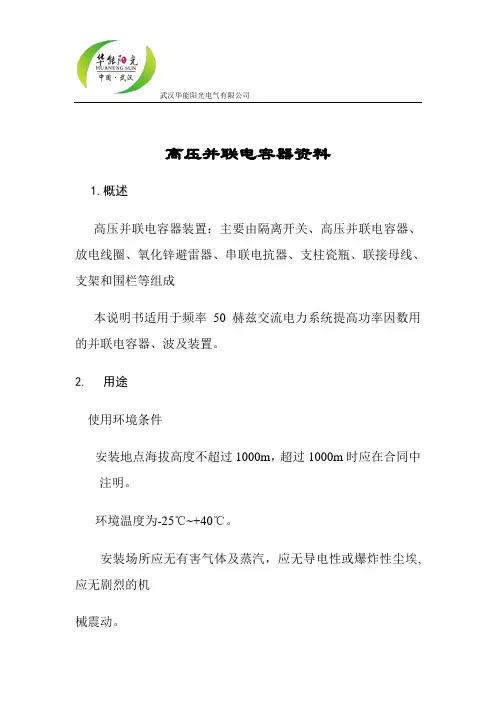

武汉华能阳光电气有限公司高压并联电容器资料1.概述高压并联电容器装置：主要由隔离开关、高压并联电容器、放电线圈、氧化锌避雷器、串联电抗器、支柱瓷瓶、联接母线、支架和围栏等组成本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器、波及装置。
2.用途使用环境条件安装地点海拔高度不超过1000m，超过1000m时应在合同中注明。
环境温度为-25℃~+40℃。
安装场所应无有害气体及蒸汽，应无导电性或爆炸性尘埃,应无剧烈的机械震动。
武汉华能阳光电气有限公司本公司生产的高压并联电容器成套装置，适用于6~35KV工频三相交流电力系统负荷，用以抑制电网谐波，改善工频电力系统的功率因数，降低线路损耗节约能源，优化电网的供电质量。
相对湿度≤90%。
电源电压变化-10%~+10%。
电源频率变化≤1%。
3. 主要技术性能✧功率因设计分组投切式。
✧符合DL/T604-1996标准，根据设计电容器组串有一定百分比的电抗器以降时的涌流并抑制谐波，如无特殊要求，一般串联电抗器的百分比为6%。
主接线方式：一般为单星形接线，若容量较大或有必要可按双星型接线。
✧主接线方式：35KV以上为电容器串接后再接成单星型或双星型。
✧电容器允许在不超期运行。
✧允许在由于电压升高及高次谐波引起的不超过1.3倍电容器额定电流下长期运行。
对于具有最大电容量正偏差的电容器，这个过电流倍数允许达到1.43倍。
✧装置可按要求设计有相应的二次保护及信号设施。
主要有：限时速断；过流；过压；不平衡电压等保护，单台电容器装有外熔断器，具有熔断保护。
装置中还设有：放电线圈、避雷器等安全保护装置。
✧武汉华能阳光电气有限公司4 电容器结构4.1电容器主要由外壳和芯子组成，外壳用薄钢板密封焊接制成,盖上焊有出线套筒，两侧壁上均焊有供安装调运的吊攀。
4.2电容器芯子由若干个元件和绝缘件组成，元件用聚丙烯薄膜与铝箔卷绕而成。
4.3电容器的内部电气联结一般为单相。
4.4内部装有放电电阻的电容器，可使电容器断开电源后的剩余电压在10min内由Un降至75V以下。
35kV静止无功发生器成套装置技术协议第一节技术协议一、总则1、本技术协议书仅适用于中铝宁夏能源太阳山风电厂五期110kV升压站主变扩建工程动态无功补偿装置(SVG)得加工制造与供货。
技术协议中提出了对设备本体及附属设备得功能设计、结构、性能、安装与试验等方面得技术要求。
2、本技术协议提出得就是最低限度得技术要求,并未对一切技术细节做出规定,也未充分引述有关标准与规范得条文,供方应提供符合本技术规范引用标准得最新版本标准与本技术协议技术要求得全新产品,如果所引用得标准之间不一致或本技术协议所使用得标准如与供方所执行得标准不一致时,按要求较高得标准执行。
3、本技术协议将作为订货合同得附件,与合同具有同等得法律效力。
本技术协议未尽事宜,由合同签约双方在合同谈判时协商确定。
4、供方保证提供得产品符合安全、健康、环保标准得要求。
供方对成套设备(含辅助系统与设备)负有全部技术及质量责任,包括分包(或采购)得设备与零部件。
5、本技术协议提出了对SVG技术参数、性能、结构、试验等方面得技术要求。
6、若供方所提供得技术资料协议前后有不一致得地方,以有利于设备安装运行、工程质量为原则,由需方确定。
二、标准与规范1、合同设备包括供方向其她厂商购买得所有附件与设备,这些附件与设备应符合相应得标准规范或法规得最新版本或其修正本得要求。
2、除非合同另有规定,均须遵守最新得国家标准(GB)与国际电工委员会(IEC)标准以及国际单位制(SI)标准,尚没有国际性标准得,可采用相应得生产国所采用得标准,但其技术等方面标准不得低于国家、电力行业对此得各种标准、法规、规定所提出得要求,当上述标准不一致时按高标准执行。
3、供方提供得设备与配套件要符合以下最新版本得标准,但不局限于以下标准,所有设备都符合相应得标准、规范或法规得最新版本或其修正本得要求,除非另有特别说明外,合同期内有效得任何修正与补充都应包括在内。
DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》DL/T597-1996 《低压无功补偿控制器订货技术条件》GB/T 11920-2008《电站电气部分集中控制设备及系统通用技术条件》GB 1207-2006 《电磁式电压互感器》SD 325-89 《电力系统电压与无功电力技术导则》DL/T 840-2003 《高压并联电容器使用技术条件》GB 50227-2008 《并联电容器装置设计规范》GB 311、1-1997 《高压输变电设备得绝缘配合》GB 311、2-2002 《绝缘配合第2部分:高压输变电设备得绝缘配合使用导则》GB 311、3-2007 《绝缘配合第3部分:高压直流换流站绝缘配合程序》GB/T 311、6-2005 《高电压测量标准空气间隙》GB/T 11024、2-2001《标称电压1kV以上交流电力系统用并联电容器第2部分:耐久性试验》JB/T 8170-1995 《并联电容器用内部熔丝与内部过压力隔离器》GB 50227-2008 《并联电容器装置设计规范》GB/T 11024、1-2001 《标称电压1kV以上交流电力系统用并联电容漆第1部分:总则性能、试验与定额安全要求安装与运行导则》JB7111-1993 《高压并联电容器装置》DL/T 604-2009《高压并联电容器装置使用技术条件》JB/T 5346-1998《串联电抗器》GB 1985-2004《高压交流隔离开关与接地开关》DL/T 653-2009 《高压并联电容器用放电线圈使用技术条件》DL/T 462－1992 《高压并联电容器用串联电抗器订货技术条件》GB/T 15166、4-2008 《高压交流熔断器第4部分:并联电容器外保护用熔断器》DL/T620 《交流电气装置得过电压保护与绝缘配合》GB/T 11032-2000 《交流无间隙金属氧化物避雷器》GB/T 11024、1-2001 《放电器》GB2900 《电工名词术语》GB/T 311、2-2002 《绝缘配合第2部分:高压输变电设备得绝缘配合使用导则》GB 5582 《高压电力设备外绝缘污秽等级》GB/T 11022-1999 《高压开关设备与控制设备标准得共用技术要求》GB1985 《交流高压隔离开关与接地开关》GB 2536 《变压器油》GB 5273-1985 《变压器、高压电器与套管得接线端子》GB/T 775、1-2006《绝缘子试验方法第1部分:一般试验方法》GB/T 775、2-2003 《绝缘子试验方法第2部分:电气试验方法》GB/T 775、3-2006 《绝缘子试验方法第3部分:机械试验方法》GB/T 4109-2008 《交流电压高于1000V得绝缘套管》GB 1094、1-1996 《电力变压器第一部分总则》GB 1094、2-1996 《电力变压器第二部分温升》GB 1094、3-2003《电力变压器第3部分: 绝缘水平、绝缘试验与外绝缘空气间隙》GB 1094、5-2008 《电力变压器第5部分:承受短路得能力》GB/T 6451-2008 《油浸式电力变压器技术参数与要求》JB/T 10088-2004 《6kV～500kV级电力变压器声级》DL/T 574-2010 《变压器分接开关运行维修导则》GB/T 13499-2002 《电力变压器应用导则》GB/T 12325-2008 《电能质量供电电压偏差》GB 12326-2008 《电能质量电压波动与闪变》GB/T 14549-1993 《电能质量公用电网谐波》GB/T 15543-2008 《电能质量三相电压不平衡》GB/T 14285-2006 《继电保护与安全自动装置技术规程》GB 50217-2007 《电力工程电缆设计规范》GB/T 14598、3-1993《电气继电器第五部分:电气继电器得绝缘试验》DL/T 677-2009 《发电厂在线化学仪表检验规程》Q/RX 220-09 包装标准。

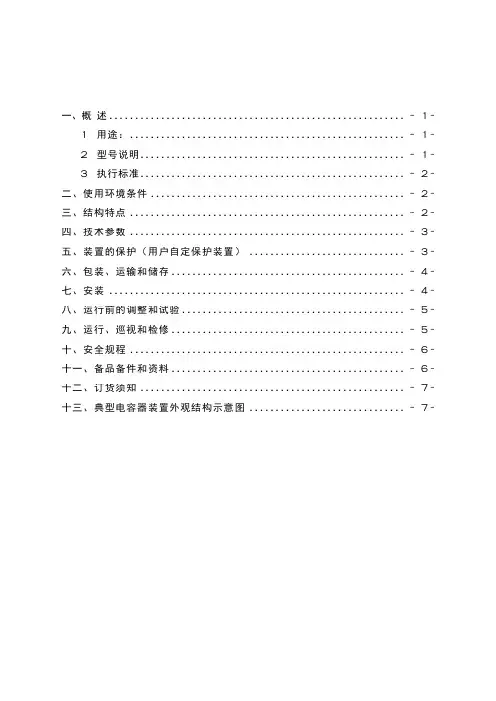

目 录一、概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－１ －１ 用途：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－１ －２ 型号说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－１ －３ 执行标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－２ －二、使用环境条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－２ －三、结构特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－２ －四、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－３ －五、装置的保护（用户自定保护装置）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－３ －六、包装、运输和储存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－４ －七、安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－４ －八、运行前的调整和试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－５ －九、运行、巡视和检修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－５ －十、安全规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－６ －十一、备品备件和资料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－６ －十二、订货须知．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－７ －十三、典型电容器装置外观结构示意图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．－７ －一、概述１ 用途：框架式并联电容器成套装置，适用于３～１１０ｋＶ工频电力系统的无功补偿。
高压并联电容器装置说明书高压并联电容器装置说明书一．概述产品适用范围与用途TBB型高压并联电容器装置（以下简称装置），主要用于3~ 110kV，频率为50Hz的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。
型号、规格及外形尺寸型号说明装置的保护方式通常与电容器组的接线方式有关系，一般的有AK、AC、AQ和BC、BL之分。
执行标准GB 50227 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 高压输变电设备的绝缘配合GB 50060 3～110kV高压配电装置设计规范JB/T 5346 串联电抗器JB/T 7111 高压并联电容器装置DL/T 840 高压并联电容器使用技术条件其它现行国家标准。
DL/T 604 高压并联电容器装置订货技术条件产品规格与外形尺寸常用的产品规格与柜体外形尺寸如表1~5所示。
装置的外形和基础的示意图分如图1、图2所示。
产品规格与外形尺寸注：以下尺寸仅供参考，实际尺寸根据用户情况而定。
以单台电容额定电压11/3kV表格 1 卧式-阻尼电抗后置单位：mm表格 2 卧式-阻尼电抗前置单位：mm表格 3 立式-阻尼电抗后置单位：mm表格 4 卧式-铁芯电抗后置单位：mm表格 5 立式-铁芯电抗后置单位：mm图1 装置外形图图2 装置基础图使用环境条件1.装置用于户内或户外；2.安装运行地区的海拔高度不超过1000m（特殊地域或地区可商定）；3.周围空气温度为-40℃～+45℃（特殊环境可商定）；4.空气相对湿度不大于85%（20℃时）；5.无有害气体及蒸汽，无导电性或爆炸性尘埃等；6.安装场所应无剧烈的机械振动和颠簸；7.抗震设防烈度8度。
工作条件装置的连续运行电压为,且能在表6所规定的稳态过电压运行相应时间。
表6 稳态过电压装置能在方均根值不超过×(In为电容器组额定电流)的电流下连续运行。
Q/CSG 中国南方电网XX公司企业标准电力设备检修规程中国南方电网XX公司目录1 X围12 规X性引用文件13 术语和定义54 总则65 电力变压器及电抗器76 瓷柱式断路器及罐式断路器287 瓷柱式隔离开关358 GIS（含HGIS）429 高压开关柜5010 互感器5311 避雷器5812 电容器5913 电力电缆线路601435KV以上的架空电力线路6315 接地装置6616 蓄电池6917 直流设备7118 串补装置9619 发电设备10020 附录（规X性附录、资料性附录）112电力设备检修规程1 X围本规程规定了发输变电设备的检修维护项目、周期及要求，用于指导运维检修人员开展设备的维护检修工作。
本规程适用于中国南方电网XX公司所辖电厂，35kV及以上交直流变电站和35kV及以上交直流输电线路。
2 规X性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准；凡是不注日期的引用文件，其最新版本适用于本标准。
GB311.1-2012 绝缘配合第1部分：定义、原则和规则GB/T 772—2005 高压绝缘子瓷件技术条件GB 1094.1—2013 电力变压器第1部分总则GB 1094.2—2013 电力变压器第2部分温升GB 1094.3—2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB/T1094.4-2005 电力变压器第4部分电力变压器和电抗器的雷电冲击波和操作冲击波试验导则GB 1094.5—2008 电力变压器第5部分承受短路的能力GB/T1094.6—2011 电力变压器第6部分:电抗器GB/T 1094.7—2008 油浸式电力变压器负载导则GB/T 1094.10-2003 电力变压器第10部分声级测定GB1094.11-2007 干式电力变压器GB1207—2006 电磁式电压互感器GB1208-2006 电流互感器GB 1984—2003 交流高压断路器GB 1985-2004 高压交流隔离开关和接地开关GB2536-2011 电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.12—2008 电工名词术语避雷器、低压电涌保护器及元件GB/T 2900.19—1994 电工名词术语高电压试验技术和绝缘配合GB/T 2900.20—1994 电工术语高压开关设备GB/T4109-2008 交流电压高于1000V的绝缘套管GB 4208—2008 外壳防护等级（IP代码）GB/T 4703—2007 电容式电压互感器GB 4705—1992 耦合电容器及电容分压器GB5273—1885 变压器、高压电器和套管的接线端子GB/T6451—2008 三相油浸式电力变压器技术参数和要求GB/T7252-2001 变压器油中溶解气体分析和判断导则GB/T7354-2003 局部放电测量GB/T7595-2008 运行中变压器油质量标准GB 7674-2008 额定电压72.5kV及以上气体绝缘金属封闭开关设备GB/T 7894-2009 水轮发电机基本技术条件GB/T 8287.1—2008 标称电压高于1000V系统用户内和户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验GB/T 8287.2—2008 标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性GB/T 8564-2003 水轮发电机组安装技术规XGB/T 8905—2008 六氟化硫电气设备中气体管理和检验导则GB10230.1-2007 分接开关第1部分：性能要求和试验方法GB 11022—2011 高压开关设备和控制设备标准的共用技术要求GB 11023—1989 高压开关设备六氟化硫气体密封试验方法GB 11025—1983 并联电容器用内部熔丝和内部过压力隔离器GB 11032—2010 交流无间隙金属氧化物避雷器GB 11120-2011 涡轮机油GB11604—1989 高压电气设备无线电干扰测试方法GB 12022—2006 工业六氟化硫GB/T 13384—2008 机电产品包装通用技术条件GB/T13499-2002 电力变压器应用导则GB/T 13540—2009 高压开关设备抗地震性能试验GB/T 13729—2002 远动终端设备GB 15116.5—1994 交流高压熔断器并联电容器外保护用熔断器GB15164-1994 油浸式电力变压器负载导则GB/T 15972.10-2008 光纤试验方法规X第10部分：测量方法和试验程序总则GB/T16847-1997 保护用电流互感器暂态特性要求GB/T16927.1—2011 高电压试验技术第1 部分一般试验要求GB/T16927.3—2010 高电压试验技术第3部分：现场试验的定义及要求GB/T 17443—1998 500kV电流互感器技术参数和要求GB/T 17626—2006 电磁兼容试验和测量技术GB/T 18482-2010 可逆式抽水蓄能机组启动试运行规程GB/T 19749—2005 耦合电容器及电容分压器GB/T 19826-2005 电力工程直流电源设备通用技术条件及安全要求GB/T 20990.1-2007 高压直流输电晶闸管阀第1部分：电气试验GB/T 20992-2007 高压直流输电用普通晶闸管的一般要求GB/T 21420-2008 高压直流输电用光控晶闸管的一般要求GB/T26218.2-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘GB 26860—2011 电力安全工作规程发电厂和变电站电气部分GB 26861—2011 电力安全工作规程高压试验室部分GB 50147-2010 电气装置安装工程高压电器施工及验收规XGB50150-2006 电气装置安装工程电气设备交接试验标准GB 50168—2006 电气装置安装工程电缆线路施工及验收规XGB 50169-2006 电气装置安装工程接地装置施工及验收规XGB 50171—2012电气装置安装工程盘、柜及二次回路接线施工及验收规XGB50172－2012 电气装置安装工程蓄电池施工及验收规XGB 50227—2008 并联电容器装置设计规XDL/T 288 架空输电线路直升机巡视技术导则DL/T335—2010 滤波器及并联电容器装置检修导则DL/T 364-2010 光纤通道传输保护信息通用技术条件DL/T 376-2010 复合绝缘子用硅橡胶绝缘材料通用技术条件DL/T 393 输变电设备状态检修试验规程DL/T 405-1996 进口252（242）～550kV交流高压断路器和隔离开关技术规XDL/T 417—2006 电力设备局部放电现场测量导则DL 442—1991 高压并联电容器单台保护用熔断器订货技术条件DL/T 444-1991 反击式水轮机气蚀损坏评定标准DL 462—1992 高压并联电容器用串联电抗器订货技术条件DL/T 486-2010 交流高压隔离开关和接地开关订货技术条件DL/T 507-2002 水轮发电机组启动试验规程DL/T 538—2006 高压带电显示装置技术条件DL/T 540—2013 气体继电器校验规程DL/T 547-2010 电力系统光纤通信运行管理规程DL/T572-2010 电力变压器运行规程DL/T 574-2010 变压器分接开关运行维修导则DL/T 586—2008 电力设备用户监造技术导则DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 595—2006 六氟化硫电气设备气体监督细则DL/T596-2005 电力设备预防性试验规程DL/T 604—2009 高压并联电容器装置订货技术条件DL/T 617—2010 气体绝缘金属封闭开关设备技术条件DL/T 620—1997 交流电气装置的过电压保护和绝缘配合DL/T 621—1997 交流电气装置的接地DL/T 626 劣化盘形悬式绝缘子检测规程DL/T 628—1997 集合式高压并联电容器订货技术条件DL/T 639—1997 六氟化硫电气设备运行、试验及检修人员安全防护细则DL/T 653—2009 高压并联电容器用放电线圈订货技术条件DL/T 664—2008 带电设备红外诊断应用规XDL/T 722—2000 变压器油中溶解气体分析和判断导则DL/T 741 架空输电线路运行规程DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 727—2013 互感器运行检修导则DL/T 782－2001 110kV及以上送变电工程启动及竣工验收规程DL/T 804—2002 交流电力系统金属氧化物避雷器使用导则DL/T 810-2012 ±500kV及以上电压等级直流棒形悬式复合绝缘子技术条件DL/T 815—2012 交流输电线路用复合外套金属氧化物避雷器DL/T 817-2014立式水轮发电机检修技术规程DL/T 838-2003 发电企业设备检修导则DL/T 840—2003 高压并联电容器使用技术条件DL/T 887 杆塔工频接地电阻测量DL/T 1057—2007 自动跟踪补偿消弧线圈成套装置技术条件DL/T 1249 架空输电线路运行状态评估技术导则DL/T 1253 电力电缆线路运行规程DLT 1278 海底电力电缆运行规程DL 5009.3—2013 电力建设安全工作规程第3部分：变电站DL/T 5161.2—2002 电气装置安装工程质量检验及评定规程DL/T 5222—2005 导体和电器选择设计技术规定/T 4730-2005 承压设备无损检测/T 7068—2002 互感器用金属膨胀器/T 8751—1998 500kV油浸式并联电抗器技术参数和要求/T 8958—1999 自愈式高电压并联电容器/T 9694—2008 高压交流六氟化硫断路器/T 10492-2011金属氧化物避雷器用监测装置IEC61378-2—2001 变流变压器HVDC应用的换流变压器IEC TR2 61639—1996 大功率变压器与额定电压大于72.5 kV的气体绝缘金属封闭开关设备的直接连接IEC62199—2004 直流套管Q/CSG 1 0001－2004 变电站安健环设施标准Q/CSG 1 0004—2004 电气工作票技术规X（发电、变电部分）Q/CSG 1 0007-2004 电力设备预防性试验规程Q/CSG 2 0001－2004 变电运行管理标准Q/CSG114002-2011 南方电网公司电力设备预防性试验规程Q/CSG1203003-2013 变电站直流电源系统技术规XQ/CSG 123005.2-20112 220kV交流高压隔离开关和接地开关技术规X南方电网变电站充电机、蓄电池维护检修手册（试行）南方电网直流电源系统运行维护管理办法（暂行）南方电网公司架空输电线路直升机巡视技术导则3 术语和定义3.1检修（A、B、C）：检修是指为保障设备的健康运行，对其进行检查、检测、维护和修理的工作，设备的检修分为A，B，C三类。
高压并联电容器装置运行规范一设备运行要求和操作程序第一条运行中的电抗器室温度不应超过35℃，不低于-25℃。
当室温超过35℃时，干式三相重叠安装的电抗器线圈表面温度不应超过85℃，单独安装不应超过75℃。
第二条电容器组电缆在运行中需加强监视，一般可用红外线测温仪测量温度，在检修时，应检查各接触面的表面情况。
停电超过一个星期不满一个月的电缆，在重新投入运行前，应用摇表测量绝缘电阻。
第三条电力电容器允许在额定电压±5%波动范围内长期近行。
电力电容器过电压倍数及运行持续时间如下规定执行，尽量避免在高于额定电压下运行。
电力电容器允许在不超过额定电流的30%状况下长期运行。
三相不平衡电流不应超过±5%。
第四条电力电容器运行室温度最高不允许超过40℃，外壳温度不允许超过50℃。
第五条电力电容器组必须有可靠的放电装置，并且正常投入运行。
高压电容器断电后在5s内应将剩余电压降到50伏以下。
第六条电力电容器组安装投运前，除各项试验合格并按一般巡视项目检查外，还应检查放电回路，保护回路、通风装置应完好。
构架式电容器装置每只电容器应编号，在上部三分之一处贴45℃～50℃试温蜡片。
在额定电压下合闸冲击三次，每次合闸间隔时间5分钟，应将电容器残留电压放完时方可进行下次合闸。
第七条装设自动投切装置的电容器组，应有防止保护跳闸时误投入电容器装置的闭锁回路，并应设置操作解除控制开关。
第八条电容器熔断器熔丝的额定电流不小于电容器额定电流的1.43倍选择。
第九条投切电容器组时应满足下列要求：1. 分组电容器投切时，不得发生谐振（尽量在轻载荷时切出）；对采用混装电抗器的电容器组应先投电抗值大的，后投电抗值小的，切时与之相反；2.投切一组电容器引起母线电压变动不宜超过2.5%。
第十条在出现保护跳闸或因环境温度长时间超过允许温度，及电容器大量渗油时禁止合闸；电容器温度低于下限温度时，避免投入操作。
第十一条电力电容器停用时：应先拉开断路器，再拉开电容器侧隔离刀闸，后拉开母线侧隔离刀闸。
Technical specification of high-voltage shuntcapacitor installations标准分类号 中华人民共和国电力行业标准DL备案号：替代 DL/T 604-1996DL/T 604－2007高压并联电容器装置使用技术条件200x-xx-xx 发布200x-xx-xx 实施中华人民共和国国家发展与改革委员会 发布前言本标准是根据国家发改委2003年行业标准项目补充计划的要求进行修订的。
本标准与DL/T 604-1996相比有以下一些主要变化：――适用范围扩大到6kV～10kV柱上的并联电容器补偿装置。
同时对装置的容量作了调整。
――对所有的并补装置都要求进行噪音测试。
――增加了保护装置的检测项目及要求。
――对温升试验进行了修改本标准由中国电力企业联合会提出。
本标准由电力行业电力电容器标准化技术委员会归口并负责解释。
本标准起草单位：武汉高压研究所。
本标准参编单位：绍兴电力局。
本标准主要起草人：倪学锋、李电、林浩、施维新、杨一民、何哲民、孙士民、李申。
本标准由电力行业电力电容器标准化技术委员会负责解释。
中华人民共和国电力行业标准高压并联电容器装置使用技术条件DL/T604—200XTechnical specification of high-voltage shuntcapacitor installations1范围本标准规定了电力行业使用的高压并联电容器装置的术语、产品分类、技术要求、安全要求、试验方法、检验规则等。
本标准适用于电力系统中35kV及以上变电站（所）内安装在6kV～66kV侧的高压并联电容器装置和10kV（含6kV）配电线路上的柱上高压并联电容器装置。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，在其后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

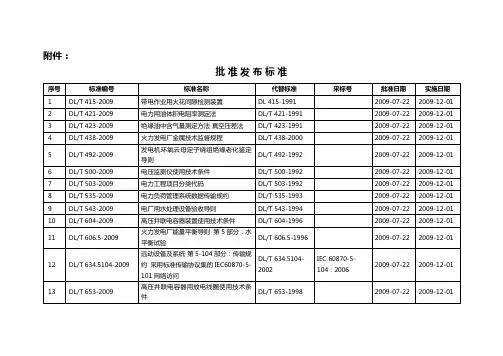

DL／T-604-2009高压并联电容器装置使用技术条件(内容)DL/T 604-2009高压并联电容器装置使用技术条件1范围本标准规定了电力行业使用的高压并联电容器装置的术语、产品分类、技术要求、安全要求、试验方法、检验规则等。
本标准适用于电力系统中35kV及以上电压等级变电站（所）内安装在6kV～66kV侧的高压并联电容器装置和10kV（含6kV）配电线路上的柱上高压并联电容器装置。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，在随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB311.1高压输变电设备的绝缘配合GB763交流高压电器在长期工作时的发热GB1984交流高压断路器GB2706交流高压电器动、热稳定试验方法GB 3804 3.6kV—40.5kV高压交流负荷开关GB4208外壳防护等级（IP代码）GB 7328 变压器和电抗器的声级测定GB50227并联电容器装置设计规范GB/T11024标称电压1kV以上交流电力系统用并联电容器DL /T 40310kV-40.5kV高压真空断路器订货技术条件DL/T 442高压并联电容器单台保护用熔断器订货技术条件DL/T 840 高压并联电容器使用技术条件3定义下列定义适用于本标准。
3.1高压并联电容器装置installation of high-voltage shunt capacitors制造厂根椐用户要求设计并组装的以电容器为主体的，用于6kV～66kV系统并联补偿用的并联电容器补偿装置。
以下简称装置。
电容器组capacitor bank由多台电容器或单台电容器按一定方式连接的总体。
3.3装置的额定容量(Q N) rated output of a installation一套装置中电容器组的额定容量即为该套装置的额定容量。
35kV静止无功发生器成套装置技术协议第一节技术协议一. 总则1. 本技术协议书仅适用于中铝宁夏能源太阳山风电厂五期110kV升压站主变扩建工程动态无功补偿装置(SVG)的加工制造和供货。
技术协议中提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2. 本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术规范引用标准的最新版本标准和本技术协议技术要求的全新产品，如果所引用的标准之间不一致或本技术协议所使用的标准如与供方所执行的标准不一致时，按要求较高的标准执行。
3. 本技术协议将作为订货合同的附件，与合同具有同等的法律效力。
本技术协议未尽事宜，由合同签约双方在合同谈判时协商确定。
4. 供方保证提供的产品符合安全、健康、环保标准的要求。
供方对成套设备(含辅助系统与设备)负有全部技术及质量责任，包括分包(或采购)的设备和零部件。
5. 本技术协议提出了对SVG技术参数、性能、结构、试验等方面的技术要求。
6. 若供方所提供的技术资料协议前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由需方确定。
二. 标准和规范1. 合同设备包括供方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求。
2. 除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准，尚没有国际性标准的，可采用相应的生产国所采用的标准，但其技术等方面标准不得低于国家、电力行业对此的各种标准、法规、规定所提出的要求,当上述标准不一致时按高标准执行。
3. 供方提供的设备和配套件要符合以下最新版本的标准，但不局限于以下标准，所有设备都符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别说明外，合同期内有效的任何修正和补充都应包括在内。
DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》DL/T597-1996 《低压无功补偿控制器订货技术条件》GB/T 11920-2008《电站电气部分集中控制设备及系统通用技术条件》GB 1207-2006 《电磁式电压互感器》SD 325-89 《电力系统电压和无功电力技术导则》DL/T 840-2003 《高压并联电容器使用技术条件》GB 50227-2008 《并联电容器装置设计规范》GB 311.1-1997 《高压输变电设备的绝缘配合》GB 311.2-2002 《绝缘配合第2部分：高压输变电设备的绝缘配合使用导则》GB 311.3-2007 《绝缘配合第3部分：高压直流换流站绝缘配合程序》GB/T 311.6-2005 《高电压测量标准空气间隙》GB/T 11024.2-2001《标称电压1kV以上交流电力系统用并联电容器第2部分：耐久性试验》JB/T 8170-1995 《并联电容器用内部熔丝和内部过压力隔离器》GB 50227-2008 《并联电容器装置设计规范》GB/T 11024.1-2001 《标称电压1kV以上交流电力系统用并联电容漆第1部分：总则性能、试验和定额安全要求安装和运行导则》JB7111-1993 《高压并联电容器装置》DL/T 604-2009《高压并联电容器装置使用技术条件》JB/T 5346-1998《串联电抗器》GB 1985-2004《高压交流隔离开关和接地开关》DL/T 653-2009 《高压并联电容器用放电线圈使用技术条件》DL/T 462－1992 《高压并联电容器用串联电抗器订货技术条件》GB/T 15166.4-2008 《高压交流熔断器第4部分：并联电容器外保护用熔断器》DL/T620 《交流电气装置的过电压保护和绝缘配合》GB/T 11032-2000 《交流无间隙金属氧化物避雷器》GB/T 11024.1-2001 《放电器》GB2900 《电工名词术语》GB/T 311.2-2002 《绝缘配合第2部分：高压输变电设备的绝缘配合使用导则》GB 5582 《高压电力设备外绝缘污秽等级》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB1985 《交流高压隔离开关和接地开关》GB 2536 《变压器油》GB 5273-1985 《变压器、高压电器和套管的接线端子》GB/T 775.1-2006《绝缘子试验方法第1部分：一般试验方法》GB/T 775.2-2003 《绝缘子试验方法第2部分：电气试验方法》GB/T 775.3-2006 《绝缘子试验方法第3部分：机械试验方法》GB/T 4109-2008 《交流电压高于1000V的绝缘套管》GB 1094.1-1996 《电力变压器第一部分总则》GB 1094.2-1996 《电力变压器第二部分温升》GB 1094.3-2003《电力变压器第3部分: 绝缘水平、绝缘试验和外绝缘空气间隙》GB 1094.5-2008 《电力变压器第5部分：承受短路的能力》GB/T 6451-2008 《油浸式电力变压器技术参数和要求》JB/T 10088-2004 《6kV～500kV级电力变压器声级》DL/T 574-2010 《变压器分接开关运行维修导则》GB/T 13499-2002 《电力变压器应用导则》GB/T 12325-2008 《电能质量供电电压偏差》GB 12326-2008 《电能质量电压波动和闪变》GB/T 14549-1993 《电能质量公用电网谐波》GB/T 15543-2008 《电能质量三相电压不平衡》GB/T 14285-2006 《继电保护和安全自动装置技术规程》GB 50217-2007 《电力工程电缆设计规范》GB/T 14598.3-1993《电气继电器第五部分:电气继电器的绝缘试验》DL/T 677-2009 《发电厂在线化学仪表检验规程》Q/RX 220-09 包装标准。

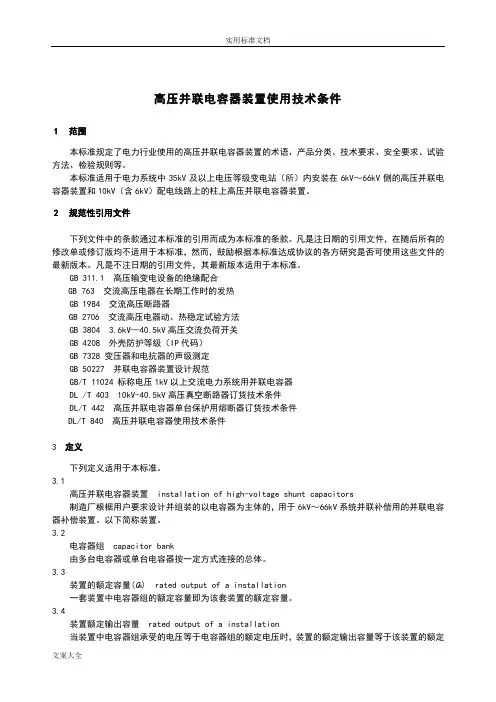

高压并联电容器装置使用技术条件1范围本标准规定了电力行业使用的高压并联电容器装置的术语、产品分类、技术要求、安全要求、试验方法、检验规则等。
本标准适用于电力系统中35kV及以上电压等级变电站（所）内安装在6kV～66kV侧的高压并联电容器装置和10kV（含6kV）配电线路上的柱上高压并联电容器装置。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，在随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB311.1高压输变电设备的绝缘配合GB763交流高压电器在长期工作时的发热GB1984交流高压断路器GB2706交流高压电器动、热稳定试验方法GB 3804 3.6kV—40.5kV高压交流负荷开关GB4208外壳防护等级（IP代码）GB 7328 变压器和电抗器的声级测定GB50227并联电容器装置设计规范GB/T11024标称电压1kV以上交流电力系统用并联电容器DL /T 40310kV-40.5kV高压真空断路器订货技术条件DL/T 442高压并联电容器单台保护用熔断器订货技术条件DL/T 840 高压并联电容器使用技术条件3定义下列定义适用于本标准。
3.1高压并联电容器装置installation of high-voltage shunt capacitors制造厂根椐用户要求设计并组装的以电容器为主体的，用于6kV～66kV系统并联补偿用的并联电容器补偿装置。
以下简称装置。
3.2电容器组capacitor bank由多台电容器或单台电容器按一定方式连接的总体。
3.3装置的额定容量(Q N) rated output of a installation一套装置中电容器组的额定容量即为该套装置的额定容量。
3.4装置额定输出容量rated output of a installation当装置中电容器组承受的电压等于电容器组的额定电压时，装置的额定输出容量等于该装置的额定容量减去配套串联电抗器的额定容量。
3.5装置的额定电流(I N) rated current of a installation装置的额定电流等于电容器组的额定电流。
3.6装置的额定电容rated capacitance of a installation为单相电容器的电容量。
3.7额定电抗率(K) rated reactance ratio装置中串联电抗器的感抗与电容器组容抗的比值的百分数。
3.8装置的额定电压(U N) rated voltage of a installation装置接入系统处电网的标称电压。
3.9串联段series section在单台或多台电容器连接组合中，相互并联的单台电容器的组合体。
3.10电容器组的额定电压(U CN) rated voltage of a capacitor bank电容器单元额定电压乘以串联段数所得的电压值。
4产品分类按安装地点分为变电站和线路2类。
按使用条件可分为户内型、户外型2种。
5使用条件5.1海拔安装运行地点的海拔高度不大于1000m。
注：用于海拔高于1000m地区的装置，由使用部门与制造厂协商确定。
5.2环境温度安装运行地点的环境温度范围为-40℃～+55℃。
在此温度范围内按装置所能适应的环境温度范围分为若干温度类别，每一温度类别均由下限温度和上限温度来表示。
下限温度为装置可以投入运行的最低气象温度，其值从5℃、-5℃、-25℃、-40℃中选取。
上限温度为装置可以连续运行的最高气象温度，其值从40℃、45℃、50℃、55℃中选取。
任何下限温度和上限温度的组合均可选为装置的温度类别。
安装运行地区的环境温度应与装置的温度类别相适应。
5.3抗污秽能力装置的外绝缘的泄漏比距，三级以下应不小于2.5cm/kV（相对于系统最高工作电压），三级以上应不小于3.1cm/kV（相对于系统最高工作电压），对于重污秽地区由用户与厂家协商解决。
5.4耐受地震能力装置在水平加速度0.2g（安全系数不小于1.67）作用下不损坏。
6 装置的基本构成6.1 变电站（所）的高压并联电容器装置构成主要由高压并联电容器组及相应的一次和二次配套设备组成；配套设备一般应包括开关电器、串联电抗器、放电线圈、避雷器、电容器故障保护器件及继电保护装置。
6.2 线路用高压并联电容器装置构成一般应包括高压并联电容器、开关电器、放电器件、避雷器、继电保护和自动控制装置。
7 高压并联电容器装置的设备配置7.1 开关电器的选择开关电器的选择应满足下列相关要求。
a）变电站（所）的装置所选用开关电器，其开合电容器组的性能应满足GB 1984标准中C2级断路器的要求。
b）机械寿命应满足GB 1984标准中M2级断路器的要求。
c）保护开断性能：1）变电站（所）选用的断路器应满足装置安装地点的短路开断要求。
2）线路装置选用的开关若不能满足短路开断要求时，可用性能合格的、能满足短路开断要求的高压熔断器作为保护开断电器。
7.2 电容器选择装置的电容器组可由单台电容器或多台电容器串并联组成。
电容器组的一次接线除应满足内部故障保护的要求外，还应满足动、热稳定的要求，并接成三相星形。
变电站使用装置电容器组的单台电容器数量应根据补偿容量并考虑电容器并联数对保护的要求进行选择。
7.3电容器的额定电压选择装置内电容器组的额定电压选取应考虑串联电抗器带来的容升，其额定电压按表1要求选择。
7.4装置的额定容量配置7.4.1变电站装置的额定容量变电站装置的额定容量推荐按表2选用。
7.4.2 线路用装置额定容量线路用装置额定容量推荐按表3选用。
7.5装置的电抗器及额定电抗率选择额定电抗率应满足限制涌流及谐波的要求。
串联电抗器原则上应安装在电源侧，户内宜选用干式铁芯电抗器。
额定电抗率宜在下列范围内选取：≤1%，4.5%～6%，12%。
特殊情况珂根据实际要求确定。
7.6电器和导体选择电器和导体选择应符合GB50227的有关规定要求。
7.7 单台电容器保护用熔断器选择变电站的装置中，单台电容器内部故障保护用熔断器按被保护电容器额定电流的1.37~1.50倍选取，熔断器的爆破能量应不小于15kJ。
采用内熔丝的电容器，不宜同时采用外熔断器。
线路用装置中，因采用单台三相电容器或单台电容器并联数小于4时，不宜采用单台电容器保护用熔断器作为电容器故障保护。
7.8 放电线圈选择放电线圈的放电容量应不小于相配套的电容器组的容量。
放电线圈额定一次电压应与电容器组的额定电压相一致或不低于电容器组的额定电压。
三相放电线圈的励磁特性应基本一致。
7.9 保护装置选择保护装置根据装置本身接线方式和现场的实际情况进行选择，应符合GB50227的要求。
7.10 自动控制装置选择控制方式根据系统电压及无功负荷实际情况进行选择设置。
7.11 避雷器（MOA）选择原则及接线MOA应装于线－地之间，24 000kvar及以下容量所使用的MOA的2ms方波电流应不小于500A；大于20 000kvar电容器组按每增加20 000kvar、MOA的方波电流增加值不小于400A折算。
8布置和安装8.1装置的布置和安装应符合GB50227的有关规定要求。
8.2构架式装置的结构件应具备通用性与互换性。
8.3最小电气间隙。
8.3.1户内装置的带电体间、带电体与接地体间的最小电气间隙应不小于表4所列数值。
8.3.2户外装置的带电体间、带电体与接地体间的最小电气间隙可按表5推荐的数值选用。
8.4电容器组的安装尺寸8.4.1对于变电站安装构架式的电容器组的安装尺寸不应小于表6所列数值。
8.4.2 对柜式（低部用钢板封闭）电容器组（电容器外壳直接接地）的安装尺寸不应小于表7所列数值。
8.5柜式装置外壳的防护等级。
柜式装置外壳的防护等级按表8选取。
表8防护等级8.6连接线及熔断器的安装8.6.1电容器出线端子的连接必须采用软连接。
8.6.2单台电容器保护用熔断器的安装必须按生产厂家的接线要求，并符合DL442标准。
9 成套装置性能要求成套装置中所采用的元部件都应是型式试验和出厂试验合格的产品，其性能要求除符合各自标准要求外，还应符合下列性能要求。
9.1电容偏差a）电容器组容许的电容偏差为装置额定电容的0～+5%。
b）三相电容器组的任何两线路端子之间，其电容的最大值与最小值之比应不超过1.02，并满足保护整定要求。
c）电容器组各串联段的最大与最小电容之比应不超过1.02，并满足保护整定要求。
9.2电感偏差a）当装置中带有串联电抗器时，在额定电流下，额定电抗率K≥4.5%的电抗器，其电抗值的容许偏差为0～+5%；K≤1%的电抗器，其电抗值的容许偏差为0～+10%。
b）对于三相电抗器或单相电抗器组成的三相电抗器组，每相电抗值允许偏差不超过三相平均值的±2%。
c）对于铁芯电抗器，在1.8倍额定电流下的电抗值与额定值之差不超过-5%。
9.3绝缘水平装置的一次电路（不含元部件）的各相之间及相与地之间、二次电路与地之间应能承受表9规定的耐受电压。
工频耐受电压施加的时间为1min。
9.4温升对于构架式装置，其母线之间连接处及主电路中各连接处的温升应不超过50K，各电器设备的温升应不超过各自的规定。
对于柜式装置，除各电器设备的温升不超过各自的规定外，其余应符合GB763的有关规定。
9.5耐受短路电流能力主回路中的电器设备、连接线及机械结构应能耐受短路电流和电容器内部极间短路放电电流的作用而不产生热的和机械的损伤及明显的变形。
变电站装置的额定短路耐受电流值推荐在下列数值中选取：12.5 kA、20 kA、25 kA、31.5kA、40kA。
线路装置的额定短路耐受电流值推荐在下列数值中选取：2.5 kA、8 kA、12.5 kA、20 kA。
9.6过负荷能力9.6.1稳态过电流装置应能在方均根值不超过1.30I N的电流下连续运行。
考虑容差+5%时，该值可达1.37I N。
该电流系由1.1U CN、电容值偏差及高次谐波综合作用的结果。
9.6.2稳态过电压电容器组的连续运行电压为1.05ＵC N，且能在表10所规定的稳态过电压下运行相应的时间。
9.6.3涌流装置应能将投入电容器组时产生的涌流限制在电容器组额定电流的20倍以下。
9.6.4 过渡过电压装置选用的开关电器，操作产生极间过电压不得超过2√2U N倍（峰值）。
9.7 保护性能9.7.1 电容器内部故障保护装置应具备完善可靠的电容器内部故障保护性能。
a）电容器内部部分元件击穿时保护配置方案应保证装置能够安全可靠运行。
b）电容器极间短路时的保护配置应能迅速使故障电容器单元脱离电源。
