2021年物理中考专项复习(七) 简单电路

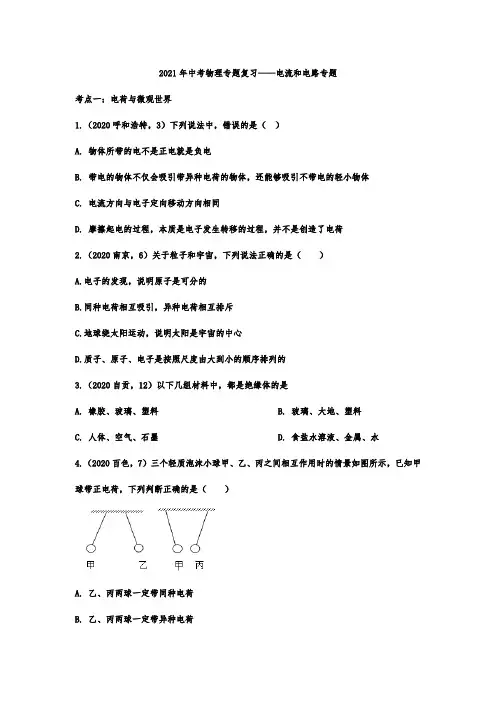

2021年中考物理专题复习——电流和电路专题考点一：电荷与微观世界1.（2020呼和浩特，3）下列说法中，错误的是（）A. 物体所带的电不是正电就是负电B. 带电的物体不仅会吸引带异种电荷的物体，还能够吸引不带电的轻小物体C. 电流方向与电子定向移动方向相同D. 摩擦起电的过程，本质是电子发生转移的过程，并不是创造了电荷2.（2020南京，6）关于粒子和宇宙，下列说法正确的是（）A.电子的发现，说明原子是可分的B.同种电荷相互吸引，异种电荷相互排斥C.地球绕太阳运动，说明太阳是宇宙的中心D.质子、原子、电子是按照尺度由大到小的顺序排列的3.（2020自贡，12）以下几组材料中，都是绝缘体的是A. 橡胶、玻璃、塑料B. 玻璃、大地、塑料C. 人体、空气、石墨D. 食盐水溶液、金属、水4.（2020百色，7）三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带正电荷，下列判断正确的是（）A. 乙、丙两球一定带同种电荷B. 乙、丙两球一定带异种电荷C. 丙球可能带负电D. 丙球可能带正电5.（2020株洲，10）用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开。

下列关于这个现象的说法正确的是A.说明玻璃棒带电B.不能说明玻璃棒是否带电C.接触金属球后，玻璃棒的电荷消失了D.两片金属箔片带上了异种电荷6.（2020百色，13）在探索微观世界的历程中，1897年汤姆孙发现阴极射线是由高速的带负电的粒子组成，这种粒子是______；1911年卢瑟福在α粒子散射实验的基础上提出了原子______结构模型。

7.（2020河南，4）用毛皮摩擦过的橡胶棒由于得到电子而带______电。

用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷互相______而张开。

8．（2020苏州，14）熔喷布是口罩的核心材料，生产时，由喷丝孔挤出液态聚丙烯，通过高速空气流对其进行牵伸，再经（填物态变化）形成超细纤维，组合成布。

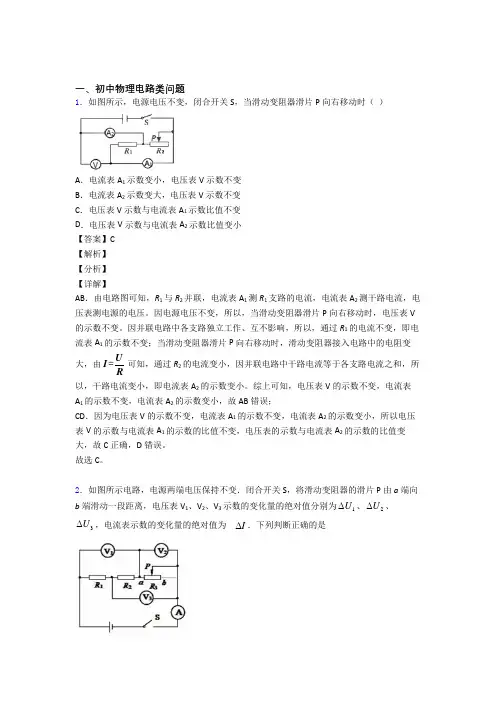

一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向右移动时（ ）A ．电流表A 1示数变小，电压表V 示数不变B ．电流表A 2示数变大，电压表V 示数不变C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值变小【答案】C【解析】【分析】【详解】AB ．由电路图可知，R 1与R 2并联，电流表A 1测R 1支路的电流，电流表A 2测干路电流，电压表测电源的电压。

因电源电压不变，所以，当滑动变阻器滑片P 向右移动时，电压表V 的示数不变。

因并联电路中各支路独立工作、互不影响，所以，通过R 1的电流不变，即电流表A 1的示数不变；当滑动变阻器滑片P 向右移动时，滑动变阻器接入电路中的电阻变大，由=U I R可知，通过R 2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 2的示数变小。

综上可知，电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，故AB 错误；CD ．因为电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，所以电压表V 的示数与电流表A 1的示数的比值不变，电压表的示数与电流表A 2的示数的比值变大，故C 正确，D 错误。

故选C 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．几位同学学习了欧姆定律后，根据I=U R ，导出了R=U I．于是他们提出了以下几种看法，你认为正确的是A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A，B，D错误，C正确．故选C．4．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是A．U1＝U2＝U3B．I1＝I2＋I3C．U1＋U2＝U3D．以上说法都不正确【答案】C【解析】【分析】【详解】分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3，故选C．5．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。

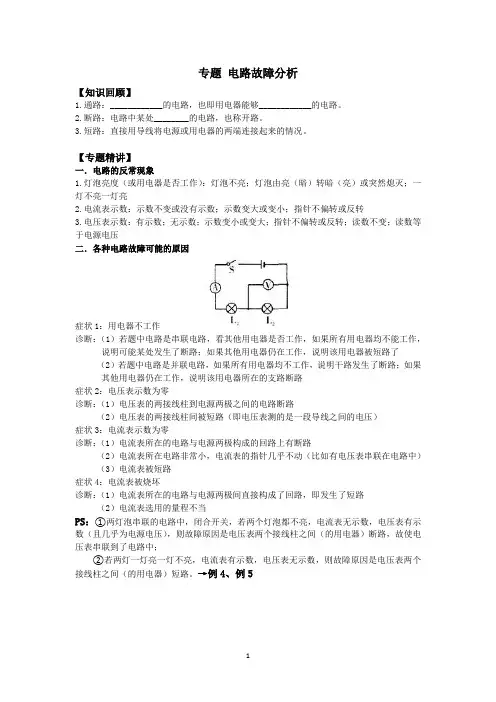

专题电路故障分析【知识回顾】1.通路：____________的电路，也即用电器能够____________的电路。

2.断路：电路中某处________的电路，也称开路。

3.短路：直接用导线将电源或用电器的两端连接起来的情况。

【专题精讲】一．电路的反常现象1.灯泡亮度（或用电器是否工作）：灯泡不亮；灯泡由亮（暗）转暗（亮）或突然熄灭；一灯不亮一灯亮2.电流表示数：示数不变或没有示数；示数变大或变小；指针不偏转或反转3.电压表示数：有示数；无示数；示数变小或变大；指针不偏转或反转；读数不变；读数等于电源电压二．各种电路故障可能的原因症状1：用电器不工作诊断：（1）若题中电路是串联电路，看其他用电器是否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其他用电器仍在工作，说明该用电器被短路了（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其他用电器仍在工作，说明该用电器所在的支路断路症状2：电压表示数为零诊断：（1）电压表的两接线柱到电源两极之间的电路断路（2）电压表的两接线柱间被短路（即电压表测的是一段导线之间的电压）症状3：电流表示数为零诊断：（1）电流表所在的电路与电源两极构成的回路上有断路（2）电流表所在电路非常小，电流表的指针几乎不动（比如有电压表串联在电路中）（3）电流表被短路症状4：电流表被烧坏诊断：（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路（2）电流表选用的量程不当PS：①两灯泡串联的电路中，闭合开关，若两个灯泡都不亮，电流表无示数，电压表有示数（且几乎为电源电压），则故障原因是电压表两个接线柱之间（的用电器）断路，故使电压表串联到了电路中；②若两灯一灯亮一灯不亮，电流表有示数，电压表无示数，则故障原因是电压表两个接线柱之间（的用电器）短路。

→例4、例5【典例剖析】例1图所示的电路，当开关闭合后电流表正常偏转，L1亮但L2不亮，则电路的故障可能是（）A. L2开路B. L2短路C. L1短路D. L1开路例2如图所示的电路中，各个元件均能正常工作．当开关闭合后，下列说法正确的是（）A. 两表指针有明显偏转B. 两表指针几乎不动C. 电压表指针有明显偏转，电流表指针几乎不动D. 电流表指针有明显偏转，电压表指针几乎不动例3（多选）把电池组、开关、灯泡L1和L2及若干导线组成串联电路，并用电压表测量灯L1两端的电压，当开关闭合时发现电压表读数为零，则可能出现的故障是（）A、L1的灯丝断了B、L2的灯丝断了C、L1发生了短路D、L2发生了短路说明：①由于电压表和灯L1并联，所以L1所在的支路不在干路之列。

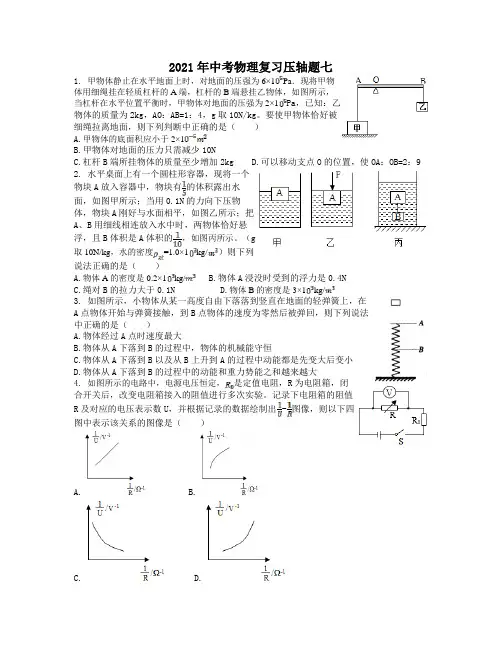

2021年中考物理复习压轴题七1. 甲物体静止在水平地面上时，对地面的压强为6×1Pa．现将甲物体用细绳挂在轻质杠杆的A端，杠杆的B端悬挂乙物体，如图所示，当杠杆在水平位置平衡时，甲物体对地面的压强为2×1Pa，已知：乙物体的质量为2kg，AO：AB=1：4，g取10N/kg。

要使甲物体恰好被细绳拉离地面，则下列判断中正确的是（）A.甲物体的底面积应小于2×1B.甲物体对地面的压力只需减少10NC.杠杆B端所挂物体的质量至少增加2kgD.可以移动支点O的位置，使OA：OB=2：92. 水平桌面上有一个圆柱形容器，现将一个物块A放入容器中，物块有的体积露出水面，如图甲所示；当用0.1N的力向下压物体，物块A刚好与水面相平，如图乙所示；把A、B用细线相连放入水中时，两物体恰好悬浮，且B体积是A体积的，如图丙所示。

（g取10N/kg，水的密度=1.0×1kg/）则下列说法正确的是（）A.物体A的密度是0.2×1kg/B.物体A浸没时受到的浮力是0.4NC.绳对B的拉力大于0.1ND.物体B的密度是3×1kg/3. 如图所示，小物体从某一高度自由下落落到竖直在地面的轻弹簧上，在A点物体开始与弹簧接触，到B点物体的速度为零然后被弹回，则下列说法中正确的是（）A.物体经过A点时速度最大B.物体从A下落到B的过程中，物体的机械能守恒C.物体从A下落到B以及从B上升到A的过程中动能都是先变大后变小D.物体从A下落到B的过程中的动能和重力势能之和越来越大4. 如图所示的电路中，电源电压恒定，是定值电阻，R为电阻箱，闭合开关后，改变电阻箱接入的阻值进行多次实验。

记录下电阻箱的阻值R及对应的电压表示数U，并根据记录的数据绘制出-图像，则以下四图中表示该关系的图像是（）A. B.C. D.5. 如图所示，现有密度分别为和的两种液体，且＜。

在甲杯中盛满这两种液体，两种液体的质量各占一半；在乙杯中也盛满这两种液体，两种液体的体积各占一半。

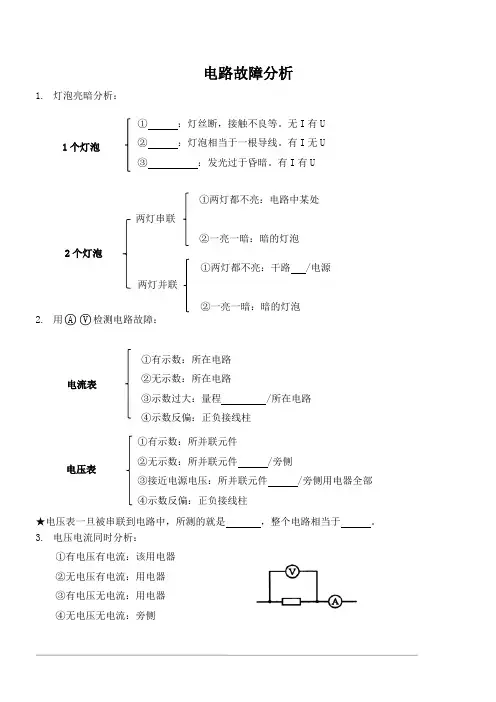

两灯串联两灯并联电路故障分析1. 灯泡亮暗分析：2. 用A V 检测电路故障：★电压表一旦被串联到电路中，所测的就是 ，整个电路相当于 。

3. 电压电流同时分析：①有电压有电流：该用电器 ②无电压有电流：用电器 ③有电压无电流：用电器 ④无电压无电流：旁侧① ：灯丝断，接触不良等。

无I 有U ② ：灯泡相当于一根导线。

有I 无U ③ ：发光过于昏暗。

有I 有U1个灯泡2个灯泡①两灯都不亮：电路中某处②一亮一暗：暗的灯泡①两灯都不亮：干路 /电源②一亮一暗：暗的灯泡①有示数：所在电路 ②无示数：所在电路③示数过大：量程 /所在电路 ④示数反偏：正负接线柱电流表①有示数：所并联元件②无示数：所并联元件 /旁侧③接近电源电压：所并联元件 /旁侧用电器全部 ④示数反偏：正负接线柱 电压表【新课讲解与例题】1. 如图1所示的电路中，电源电压等于6V ，合上开关后电压表示数为6V 。

经分析得出，电路中可能发生的情况是： 。

2. 如图所示的电路中，电源电压不变。

闭合开关S 后，灯L 1、L 2都发光。

一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( ) A ．灯L 1短路 B ．灯L 2短路 C ．灯L 1断路 D ．灯L 2断路3. 如图所示，当开关S 闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0，电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是( )。

A ．灯L 1断路B ．灯L 2短路C ．灯L 1短路D ．灯L 1、L 2均断路4. 如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S 后( )。

A ．电流表、电压表均损坏 B ．电流表损坏，电压表示数为零 C ．电流表有示数，电压表示数为零 D ．电流表示数为零，电压表有示数5. 如图所示的电路中，电源电压保持不变。

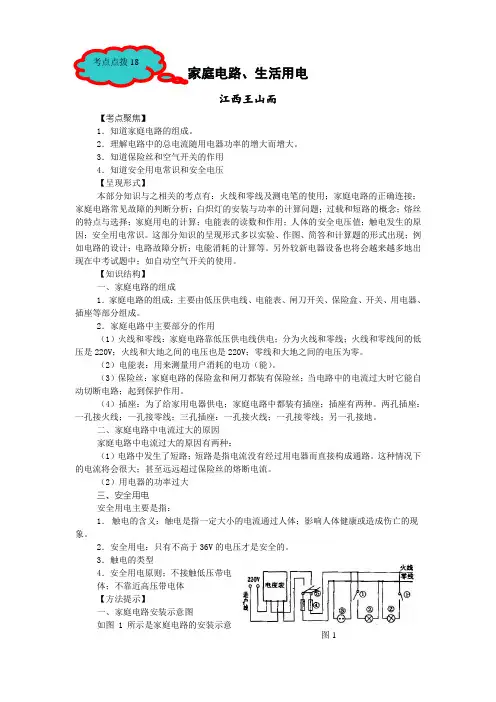

考点点拨18江西王山而【考点聚焦】1．知道家庭电路的组成。

2．理解电路中的总电流随用电器功率的增大而增大。

3．知道保险丝和空气开关的作用4．知道安全用电常识和安全电压【呈现形式】本部分知识与之相关的考点有：火线和零线及测电笔的使用；家庭电路的正确连接；家庭电路常见故障的判断分析；白炽灯的安装与功率的计算问题；过载和短路的概念；熔丝的特点与选择；家庭用电的计算；电能表的读数和作用；人体的安全电压值；触电发生的原因；安全用电常识。

这部分知识的呈现形式多以实验、作图、简答和计算题的形式出现；例如电路的设计；电路故障分析；电能消耗的计算等。

另外较新电器设备也将会越来越多地出现在中考试题中；如自动空气开关的使用。

【知识结构】一、家庭电路的组成1．家庭电路的组成：主要由低压供电线、电能表、闸刀开关、保险盒、开关、用电器、插座等部分组成。

2．家庭电路中主要部分的作用（1）火线和零线：家庭电路靠低压供电线供电；分为火线和零线；火线和零线间的低压是220V；火线和大地之间的电压也是220V；零线和大地之间的电压为零。

（2）电能表：用来测量用户消耗的电功（能）。

（3）保险丝：家庭电路的保险盒和闸刀都装有保险丝；当电路中的电流过大时它能自动切断电路；起到保护作用。

（4）插座：为了给家用电器供电；家庭电路中都装有插座；插座有两种。

两孔插座：一孔接火线；一孔接零线；三孔插座：一孔接火线；一孔接零线；另一孔接地。

二、家庭电路中电流过大的原因家庭电路中电流过大的原因有两种：（1）电路中发生了短路；短路是指电流没有经过用电器而直接构成通路。

这种情况下的电流将会很大；甚至远远超过保险丝的熔断电流。

（2）用电器的功率过大三、安全用电安全用电主要是指：1．触电的含义：触电是指一定大小的电流通过人体；影响人体健康或造成伤亡的现象。

2．安全用电：只有不高于36V的电压才是安全的。

3．触电的类型4．安全用电原则；不接触低压带电体；不靠近高压带电体【方法提示】一、家庭电路安装示意图如图1所示是家庭电路的安装示意图1图；要注意家庭电路中的用电器及插座均是并联在电路中；电灯与控制它的开关要串联。

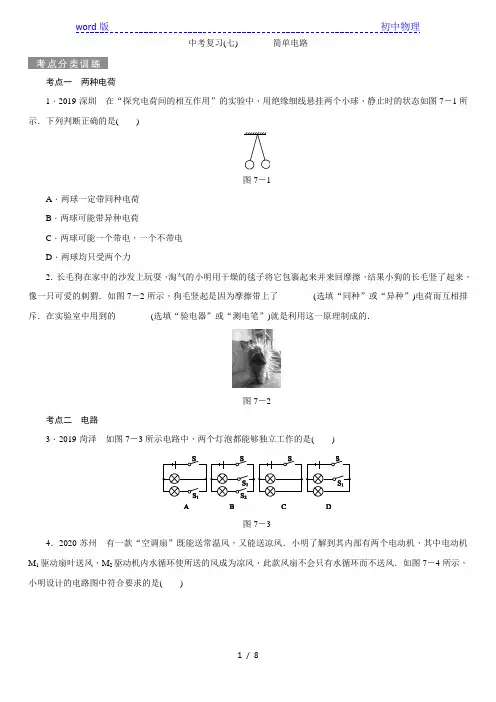

中考复习(七)简单电路考点一两种电荷1．2019·深圳在“探究电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图7－1所示．下列判断正确的是()图7－1A．两球一定带同种电荷B．两球可能带异种电荷C．两球可能一个带电，一个不带电D．两球均只受两个力2．长毛狗在家中的沙发上玩耍，淘气的小明用干燥的毯子将它包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬．如图7－2所示，狗毛竖起是因为摩擦带上了________(选填“同种”或“异种”)电荷而互相排斥．在实验室中用到的________(选填“验电器”或“测电笔”)就是利用这一原理制成的．图7－2考点二电路3．2019·菏泽如图7－3所示电路中，两个灯泡都能够独立工作的是()图7－34．2020·苏州有一款“空调扇”既能送常温风，又能送凉风．小明了解到其内部有两个电动机，其中电动机M1驱动扇叶送风，M2驱动机内水循环使所送的风成为凉风，此款风扇不会只有水循环而不送风．如图7－4所示，小明设计的电路图中符合要求的是()图7－45．2020·十堰某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮．图7－5中符合要求的是()图7－56．如图7－6所示的电路中，只闭合S1、S2时，灯L1、L2是________(选填“串联”或“并联”)的；只闭合S3时，灯L1、L2是________(选填“串联”或“并联”)的，同时闭合开关____________会造成电源短路．图7－67．根据图7－7甲所示的电路图，用笔画线代替导线，连接图乙所示实物电路．(要求连线不能交叉)甲乙图7－7考点三电流8．如图7－8所示，能够直接测量通过灯L2的电流的是()图7－89．小明在研究并联电路电流特点时，根据如图7－9所示电路图连接好电路，并闭合开关S和S1.当他再闭合开关S2时，电流表示数变化正确的是(电源电压不变)()图7－9A．A1示数变大B．A1示数变小C．A示数变大D．A示数变小10．2019·毕节如图7－10甲所示电路，当开关S1、S2闭合后，A2与R2是________(选填“串”或“并”)联的，电流表A1测量的是通过________(选填“干路”“R1”或“R2”)的电流，电流表A2的指针偏转如图乙所示，示数为________A.图7－10考点四电压11．下列有关电压的说法中正确的是()A．电路两端有电压就一定有电流B．电源的作用是使正极聚集负电荷，负极聚集正电荷，以持续对外供电C．电源是提供电压的装置D．要获得电压必须有电流12．如图7－11所示，能正确地测出小灯泡L1两端电压的电路是()图7－1113．小明在实验室里连接了如图7－12所示的电路，对此电路的认识，正确的是()图7－12A．两灯泡并联，电压表测电源电压B．两灯泡串联，电压表测L2两端的电压C．若灯L1短路，则电压表示数为零D．若灯L2短路，则电压表的示数为3 V14．2019·自贡如图7－13(a)所示电路，当闭合开关S后，两个电压表指针偏转均如图(b)所示，则电阻R1和R2两端的电压分别为()图7－13A．8 V 2 V B．10 V 2 VC．2 V8 V D．2 V10 V15．将图7－14中的元件连接成符合要求的电路．要求：灯泡L1与灯泡L2串联，电流表测灯泡L1中的电流，电压表测灯泡L2两端的电压．(闭合开关，电路中的电流约为0.5 A)图7－14考点五电阻变阻器16．2019·福建在相同温度下，关于导体的电阻，下列说法中正确的是()A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．粗细相同的两根铜线，长的那根电阻较大17．2020·邵阳如图7－15所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是()图7－1518．如图7－16所示是探究“影响电阻大小因素”的实验装置.1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表的示数分别为I1、I2，且I1＞I2，说明导体的电阻跟导体的________有关．再将3接入该电路时，电流表的示数为I3，且I3＞I2，说明导体的电阻跟导体的______________有关．图7－16考点六电路故障分析19．2020·潍坊如图7－17所示电路中，电源电压为3 V，灯泡L1、L2规格相同．闭合开关S，两灯均不亮．保持S闭合，用电压表测得a、b间电压为0 V，c、d间电压为3 V，下列判断正确的是()图7－17A．b、c间导线断路B．灯泡L1断路C．灯泡L2断路D．灯泡L1、L2均断路详解详析【考点分类训练】1．A[解析] 由于同种电荷互相排斥，两带电小球表现出排斥现象，所以，两球一定带同种电荷．由受力分析可得，两小球均受到重力、绳子的拉力、小球所带同种电荷间的排斥力，故两球均受三个力．2．同种验电器3．B[解析] 图A中当两开关同时闭合，两个灯泡同时工作，只闭合S，上面灯泡单独工作，但下面的灯泡不能单独工作，故A不符合题意；图B中当三个开关同时闭合，两个灯泡同时工作，只闭合S和S1，上面灯泡单独工作，只闭合S和S2，下面灯泡单独工作，故B符合题意；图C中闭合开关S，两个灯泡同时工作，但不能让两个灯泡单独工作，故C不符合题意；图D中当两开关同时闭合，两个灯泡同时工作，只闭合S，下面灯泡单独工作，但上面的灯泡不能单独工作，故D不符合题意．4．C[解析] 图A中，开关S1闭合，电动机M1和M2同时工作；S1、S2都闭合，电动机M1短路不能工作，故A不合题意．图B中，开关S1闭合，电动机M1工作，驱动扇叶送风；S2闭合，电动机M2工作驱动机内水循环，故B不合题意．图C中，开关S1闭合，电动机M1工作，驱动扇叶送风；再闭合开关S2，电动机M2工作，驱动机内水循环，使所送的风成为凉风；若S1断开，无论S2是否闭合，电动机M2都不能工作，故C符合题意．图D中，闭合开关S1，电动机M2工作，驱动机内水循环；再闭合开关S2，电动机M1工作，驱动扇叶送风，故D不合题意．5．C[解析] 由题知，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮，说明两灯互不影响、能独立工作，即两个电灯应并联，且前门开关控制甲灯、后门开关控制乙灯，由各选项电路图可知，C正确．6．并联串联S1、S2、S37．如图所示8．C9.C10．串干路0.28[解析] 由电路图可知，两电阻并联，电流表A1测干路的电流，A2与R2串联，即A2测量通过R2的电流；由图可知：电流表的量程为0～0.6 A，分度值为0.02 A，示数为0.28 A.11．C12.D13.B14．A[解析] 由电路图可知，两电阻串联，电压表V1测电源电压，电压表V2测R2两端的电压，因串联电路中总电压等于各分电压之和，且两电压表指针位置相同，所以，电压表V1的量程为0～15 V，分度值为0.5 V，则电源电压U＝10 V，电压表V2的量程为0～3 V，分度值为0.1 V，则R2两端的电压U2＝2 V；R1两端的电压：U1＝U －U2＝10 V－2 V＝8 V.15．如图所示16．D[解析] 导体电阻与导体的材料、长度、横截面积有关，只知道导体的材料，不知道导体的长度和横截面积关系，无法确定铜线与铝线电阻的大小，故A错误；长度相同、粗细也相同的铜线和铝线，由于材料不同，则电阻不相等，故B错误；在材料、长度相同的情况下，导体越粗，横截面积越大，电阻越小，所以，长度相同的两根铜线，粗的那根电阻较小，故C错误；在材料、横截面积相同的情况下，导体越长，导体电阻越大，所以，粗细相同的两根铜线，长的那根电阻较大，故D正确．17．D[解析] A图连入电路中的电阻丝是PB部分，当滑片P向左滑动时，PB电阻丝长度变大，电阻变大，此选项不符合题意；B图连入电路中的电阻丝是PB部分．当滑片P向左滑动时，PB电阻丝长度变大，电阻变大．此选项不符合题意；C图连入电路中的电阻丝是AB部分．无论怎样移动滑片，滑动变阻器接入电路的电阻不变．此选项不符合题意；D图连入电路中的电阻丝是AP部分．当滑片P向左滑动时，AP电阻丝长度变小，电阻变小．此选项符合题意．18．长度横截面积19．C[解析] 灯泡不亮，可能是灯泡短路或电路存在断路造成的；用电压表测量电路a、b间电压为0 V，则可能是灯泡L1发生短路或a、b之外电路存在断路；用电压表测c、d间电压为3 V，等于电源电压，说明c、d之外电路不存在断路，断路位置在c、d间，即灯泡L2断路．。

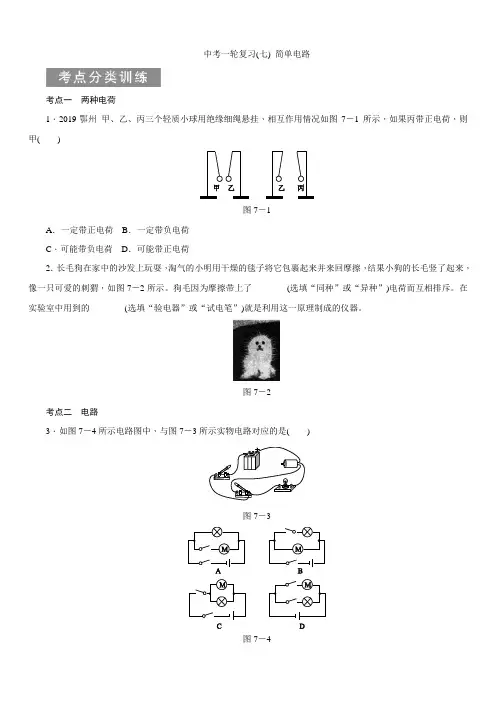

中考一轮复习(七) 简单电路考点一两种电荷1．2019·鄂州甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图7－1所示，如果丙带正电荷，则甲()图7－1A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷2．长毛狗在家中的沙发上玩耍，淘气的小明用干燥的毯子将它包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬，如图7－2所示。

狗毛因为摩擦带上了________(选填“同种”或“异种”)电荷而互相排斥。

在实验室中用到的________(选填“验电器”或“试电笔”)就是利用这一原理制成的仪器。

图7－2考点二电路3．如图7－4所示电路图中，与图7－3所示实物电路对应的是()图7－3图7－44．图7－5中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯工作的电路是()图7－55．2020·东营疫情期间，各单位都加强了门卫保安工作，凡是内部车辆均可通过感应，自动打开门禁系统进入，外来车辆，司机需要经过测温、核查、登记后，由保安人员手动控制，开门进入。

由此可知，该门禁系统的控制电路可能是图7－6中的()图7－66．为避免点燃烟花造成人员伤害，小明设计了烟花定时自动点火装置，原理如图7－7所示。

装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。

为完善设计方案，还需要在________(选填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于________状态，目的是______________________________________________。

图7－77．根据图7－8所示的电路图，用笔画线代替导线，连接图7－9所示实物电路。

(要求连线不能交叉)图7－8图7－9考点三电流8．下列关于电流的说法正确的是()A．导体中只要有自由电荷，就能形成电流B．电荷只要运动就能形成电流C．电荷的定向移动形成电流D．只有正电荷定向移动才能形成电流9．2019·湘西州如图7－10所示的实物电路，图7－11中关于它的电路图画法正确的是()图7－10图7－1110．如图7－12甲所示的电路，当开关S闭合后，电流表测量的是通过________(选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________A。

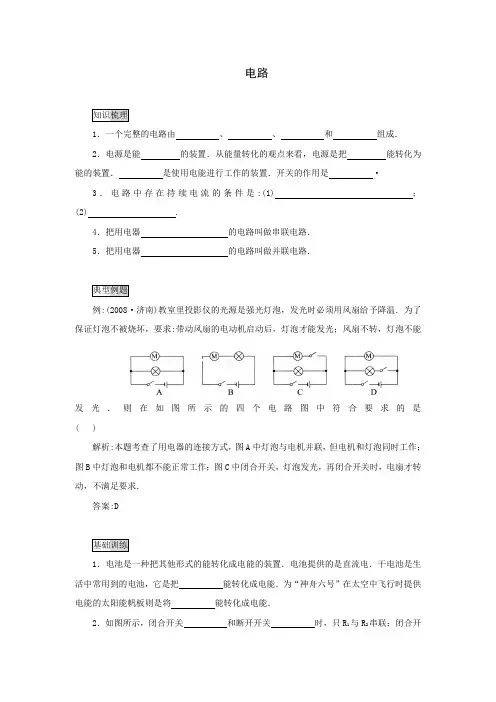

电路知识梳理1．一个完整的电路由、、和组成．2．电源是能的装置．从能量转化的观点来看，电源是把能转化为能的装置．是使用电能进行工作的装置．开关的作用是·3．电路中存在持续电流的条件是:(1) ；(2) .4．把用电器的电路叫做串联电路．5．把用电器的电路叫做并联电路．典型例题例:(2008·济南)教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．为了保证灯泡不被烧坏，要求:带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光．则在如图所示的四个电路图中符合要求的是( )解析:本题考查了用电器的连接方式，图A中灯泡与电机并联，但电机和灯泡同时工作；图B中灯泡和电机都不能正常工作；图C中闭合开关，灯泡发光，再闭合开关时，电扇才转动，不满足要求．答案:D基础训练1．电池是一种把其他形式的能转化成电能的装置．电池提供的是直流电．干电池是生活中常用到的电池，它是把能转化成电能．为“神舟六号”在太空中飞行时提供电能的太阳能帆板则是将能转化成电能．2．如图所示，闭合开关和断开开关时，只R1与R2串联；闭合开关和断开开关时，R1与R2并联．3．如图所示电路，闭合开关S后，电路将是路(填“开”、“通”或“短”)．要使电路中两灯串联，则应拆除导线．第2题图第3题图第4题图4．如图所示，若只需L1发光，则用导线连接接线柱；若连接B、C接线柱，则L1、L2联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与连接．5．小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光．如图所示的模拟电路图符合要求的是( )第5题图6．冲洗照片用的“曝光箱”内有红白两灯泡，箱外有两个开关S1、S2．根据需要，当先闭合S1时只有红灯L1发光，再闭合S2时红灯L1和白灯L2均发光；并要求在S1闭合前，即使先接通S2，L2也不发光．根据上述要求设计的下列电路正确的是( )第6题图7．如图所示．当开关S1、S2都闭合时，则( )A．三盏灯串联，且都能发光B．三盏灯并联，且都能发光C．灯L2、L3被短路，只有L1发光D．灯L2被短路，灯L1、L3发光第7题图8．如图所示，家庭照明灯的一种按键开关上常有一个指示灯．在实际使用中发现:当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱的光，以便夜间显示开关的位置．根据这种按键开关的控制特性，能正确表示照明灯(甲)和指示灯(乙)连接方式的电路图是图中的( )第8题图9．关于生活中的一些电路连接，下列判断正确的是( )A．节日的夜晚，装扮天安门城楼的彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是并联的10.如图所示是理发用的电吹风的电路图，电动机符号为，则下列说法正确的是( )A．当选择开关放在“热”时，M与电热丝串联B．当选择开关放在“热”时．M与电热丝并联C．当选择开关放在“冷”时，M处于短路D．当选择开关放在“冷”时，M被短路11．学校教学楼的走廊里有一个按钮开关同时控制着八盏电灯(普通白炽灯)，则下列说法正确的是( )A．八盏电灯一定是串联关系 B．按钮开关的所有部件都必须是绝缘体C．电灯发光时把电能转化为内能和光能 D．当走廊里八盏电灯都亮着时，该电路的电阻最大12．请根据如图所示的电路，用笔画线作为导线，将图乙中的实物连接起来使之完整．第12题图拓展提升1．电冰箱内的电路如图所示，其中M是冰箱压缩机的，L是冰箱内的．它们组成的是联电路，其中开关S l控制，S2控制 .第1题图第2题图2．某同学参加兴趣小组，连成了如图所示电路，那么，当S1、S2都闭合时，发光的灯泡是；当S1断开、S2闭合时，发光的灯泡是．3． 2021年5月23日，重庆开县义和镇兴业村小学校舍遭遇雷电的袭击，7名小学生因雷击死亡，44名学生受伤．关于雷电的说法正确的是( )A．雷电可以把电能转化为内能和机械能．B．雷电会产生强烈的电磁波，但不会影响用电器的正常工作C．雷电电流、电压都很小，所持续时间也很短D．在野外，雷雨发生时，可以到大树下躲雨4．如图所示，开关S2断开，S1、S3闭合时，灯L1、L2联．开关S1、S3断开，S2闭合时，灯L1、L2联．第4题图第5题图5．如图所示是学校茶炉为了方便学生而设计的电路．绿灯亮、红灯不亮，表示水已烧开，此时温控开关的开闭情况是( )A．S1断开、S2闭合 B．S1闭合、S2断开 C．S1、S2都断开 D．S1、S2都闭合6．请你仔细观察如图所示的实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路．(1)在图中只加一根导线，使实物电路成为并联电路．(2)在图中只改动一根导线，使实物电路成为串联电路．选用方案 .7．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开．利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开．若将这两个开关配合使用，如图所示，就可以使楼道灯变得“智能化”，这种“智能化”电路正确的是( )第7题图8．一般家庭的卫生间都安装照明灯和换气扇．在使用时，要求它们能各自独立工作．按上述要求在虚线框内画出其电路图(换气扇用符号用表示)．第6题图第8题图9．某花园花草相间，景色宜人，为了保护花草、树木，防止人畜闯入花园，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器．要求正常情况下，值班室内灯亮铃不响，有人畜闯入花园，碰到栅栏会拉断细导线，灯亮同时铃响．请在下面方框内画出你设计的电路图．第9题图。

教师：初（高中）学生初三上课时间阶段：基础（）提高（√）强化（）课时计划教学课题：探究简单电路教学目标：梳理初中物理的知识框架，把握学生的知识水平和性格特点，制定出个性化的教学方案，复习简单电路知识点，帮助学生查漏补缺教学重难点：教学知识体系的建立简单电路知识点概括教学过程 1. 自我介绍和相互介绍，学校，教学进度。

2. 提出课程要求：第一，不准迟到，不等人第二，上课认真听课，做好笔记。

第三，如果对上课内容有疑问，可以课后问老师。

第四，课后认真做作业（教材），将上课讲的题巩固消化。

第五，弄好错题本，将不懂的题目归纳整理。

3. 理清初中物理知识框架声，光，热，电，力。

4. 电学知识框架5. 具体知识点：5.1 摩擦起电：（1）物体带电：摩擦后的物体能吸引轻小物体。

（2）摩擦起电：用摩擦的方法让物体带电。

（3）带电体的性质：5.2 自然界中只存在两种电荷：（1）正电荷，丝绸摩擦的玻璃棒，原子核带正电（2）负电荷，毛皮摩擦过的橡胶棒，核外电子带负电。

5.3 电荷间的作用规律：同种电荷：异种电荷：5.4 摩擦起电的本质：并不是产生了电，二是电子在物体之间发生转移。

条件：1.相互摩擦的物体是不同的物质。

2.摩擦起电的两个物体要与外界绝缘。

5.5 常见电学材料超导现象：某些物质在温度很低时，电阻变为0的现象导体：善于导电的物体，如大地，人体和金属绝缘体：不善于导电的物体，如塑料，陶瓷和玻璃半导体：导电能力介于导体和绝缘体之间。

例题解析：甲、乙、丙三个小球，在互相靠近时，甲排斥乙，乙吸引丙，若丙带负电，则（）A．乙可能带负电B．甲、乙一定都带正电C．乙可能不带电D．甲一定带负电带正电的甲金属球和带负电的乙金属球接触后，乙球也带了正电，这是由于（）A．甲球上的部分原子核转移到了乙球上B．甲球上的部分电子转移到了乙球上C．乙球上的部分电子转移到了甲球上D．乙球上的部分原子核转移到了甲球上LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。
