螺纹的连接强度设计规范已知条件:螺纹各圈牙的受力不均匀系数:Kz= 旋合长度: L=23 旋合圈数: Z= 原始三角形高度:H=2P= 实际牙高:H1== 牙根宽:b== 间隙:B==螺纹材料: 45 屈服强度360MPa 抗拉强度 600Mpa n=5(交变载荷) 系统压力P= 活塞杆d=28 缸套D=65 推力F=PA=47270N 请校核螺纹的连接强度:1:螺纹的抗剪强度校验:[]τ故抗剪强度足够。
2:抗弯强度校核:(σw)(σw):许用弯曲应力为: *360(屈服极限)=144MPa[]()[]Mpa 960.18.0=-=στMPa Z b d Kz F s 4.84)33.1513.1376.1814.356.0/(472701=⨯⨯⨯⨯=⨯⨯⨯⨯=πτMPaZb b d Kz FH 224)33.1513.113.1376.1814.356.0/(472703113w =⨯⨯⨯⨯⨯⨯=⨯⨯⨯⨯⨯=πσ故其抗弯强度不足:3: 螺纹面抗挤压校验(σp)[]MPa p 1803605.05.0=⨯⨯屈服强度为为σMPa H d Kz Fp 73.113)33.1581.0026.1914.356.0/(47270Z12=⨯⨯⨯⨯=⨯⨯⨯⨯=πσ故其抗挤压强度足够。
4: 螺纹抗拉强度效验 (σ)[][]20Mpa 1=σb/5=σσ钢来说为许用抗拉强度,对于dc 螺纹计算直径:dc=(d+d1-H/6)/2=(20+MPa dcF325.165)08.1908.1914.3/(472704π42=⨯⨯⨯==σ故其抗拉强度不足。
例1-1 钢制液压油缸如图10-21所示,油缸壁厚为10mm ,油压p =,D=160mm ,试计算上盖的螺栓联接和螺栓分布圆直径。
解 (1) 决定螺栓工作载荷暂取螺栓数z =8,则每个螺栓承受的平均轴向工作载荷为(2) 决定螺栓总拉伸载荷对于压力容器取残余预紧力=,由式(10-14)可得(3) 求螺栓直径 选取螺栓材料为45钢=355MPa(表9-1),装配时不要求严格控制预紧力,按表10-7暂取安全系数S=3,螺栓许用应力为MPa 。

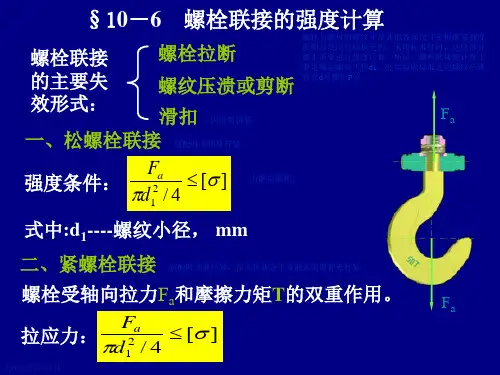

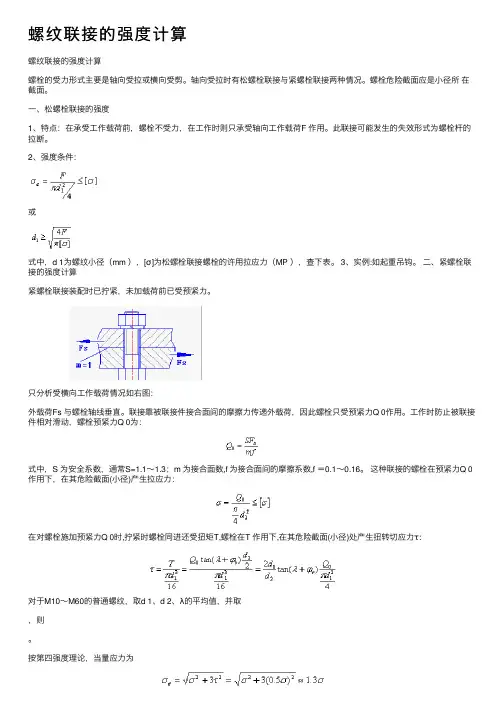

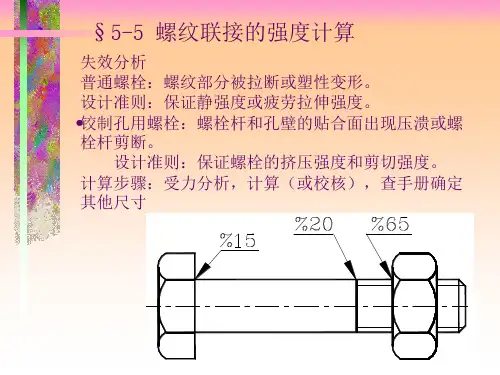

螺纹联接的强度计算螺纹联接的强度计算螺栓的受⼒形式主要是轴向受拉或横向受剪。
轴向受拉时有松螺栓联接与紧螺栓联接两种情况。
螺栓危险截⾯应是⼩径所在截⾯。
⼀、松螺栓联接的强度1、特点:在承受⼯作载荷前,螺栓不受⼒,在⼯作时则只承受轴向⼯作载荷F 作⽤。
此联接可能发⽣的失效形式为螺栓杆的拉断。
2、强度条件:或式中,d 1为螺纹⼩径(mm ),[σ]为松螺栓联接螺栓的许⽤拉应⼒(MP ),查下表。
3、实例:如起重吊钩。
⼆、紧螺栓联接的强度计算紧螺栓联接装配时已拧紧,未加载荷前已受预紧⼒。
只分析受横向⼯作载荷情况如右图:外载荷Fs 与螺栓轴线垂直。
联接靠被联接件接合⾯间的摩擦⼒传递外载荷,因此螺栓只受预紧⼒Q 0作⽤。
⼯作时防⽌被联接件相对滑动,螺栓预紧⼒Q 0为:式中,S 为安全系数,通常S=1.1~1.3;m 为接合⾯数,f 为接合⾯间的摩擦系数,f =0.1~0.16。
这种联接的螺栓在预紧⼒Q 0作⽤下,在其危险截⾯(⼩径)产⽣拉应⼒:在对螺栓施加预紧⼒Q 0时,拧紧时螺栓同进还受扭矩T,螺栓在T 作⽤下,在其危险截⾯(⼩径)处产⽣扭转切应⼒τ:对于M10~M60的普通螺纹,取d 1、d 2、λ的平均值,并取,则。
按第四强度理论,当量应⼒为故该螺栓联接的强度条件为:或螺纹联接按材料的⼒学性能分为⼗个等级。
螺母的性能等级⽤螺栓⼒学性能等级标记的第⼀部分数字标记。
当螺栓与螺母配套成组合件时,两者的⼒学性能应为同级。
螺栓联接的许⽤⼒和安全系数螺纹的结构、预紧与防松⼀、螺纹连接的结构设计1、联接接合⾯的⼏何形状通常设计成轴对称的简单⼏何形状,螺纹连接布置时应使其对称中⼼与联接接合⾯的形⼼重合,以使受⼒均匀。
2、分布在同⼀圆周上的螺纹联接数⽬应尽量取4、6、8、12、16、的偶数,以便于圆周上钻孔时分度和划线。
同⼀螺纹联接中的螺纹联接件的材料、直径和长度均取为相同,同⼀产品上采⽤的螺纹联接件的类型和尺⼨规格应越少越好。

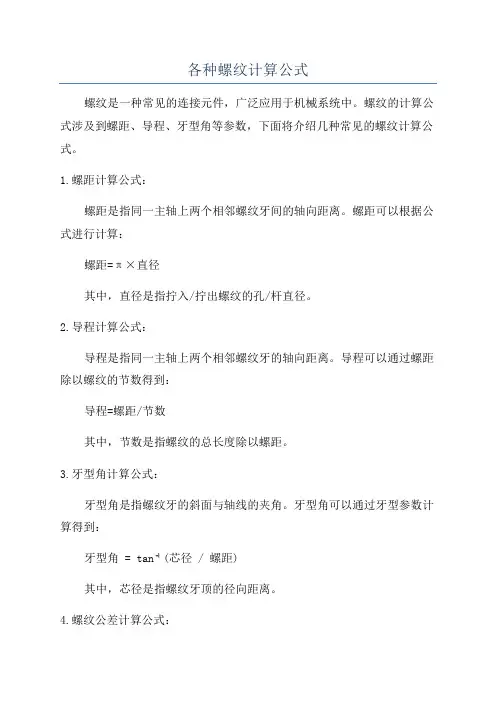

各种螺纹计算公式螺纹是一种常见的连接元件,广泛应用于机械系统中。
螺纹的计算公式涉及到螺距、导程、牙型角等参数,下面将介绍几种常见的螺纹计算公式。
1.螺距计算公式:螺距是指同一主轴上两个相邻螺纹牙间的轴向距离。
螺距可以根据公式进行计算:螺距=π×直径其中,直径是指拧入/拧出螺纹的孔/杆直径。
2.导程计算公式:导程是指同一主轴上两个相邻螺纹牙的轴向距离。
导程可以通过螺距除以螺纹的节数得到:导程=螺距/节数其中,节数是指螺纹的总长度除以螺距。
3.牙型角计算公式:牙型角是指螺纹牙的斜面与轴线的夹角。
牙型角可以通过牙型参数计算得到:牙型角 = tan⁻¹(芯径 / 螺距)其中,芯径是指螺纹牙顶的径向距离。
4.螺纹公差计算公式:螺纹公差是指螺纹牙的尺寸偏差。
螺纹公差可以通过上下公差和等级计算得到:上公差=基本公差+等级标准公差下公差=基本公差其中,基本公差是指在特定等级下的公差,等级标准公差是根据国际或国内标准规定的值。
5.螺纹强度计算公式:螺纹强度是指螺纹的承载能力。
螺纹强度可以根据公式进行计算:螺纹强度=承载力/(螺距×螺纹牙有效长度)其中,承载力是指由于螺纹受力而能够承受的最大力,螺纹牙有效长度是指螺纹牙的实际承载长度。
以上是几种常见的螺纹计算公式,这些公式可以在设计、制造和使用螺纹连接时提供支持和指导,以确保螺纹的性能和可靠性。
在实际应用中,还需要根据具体的材料、工艺和应力条件进行综合考虑和分析,以避免螺纹的断裂和松动等问题的发生。

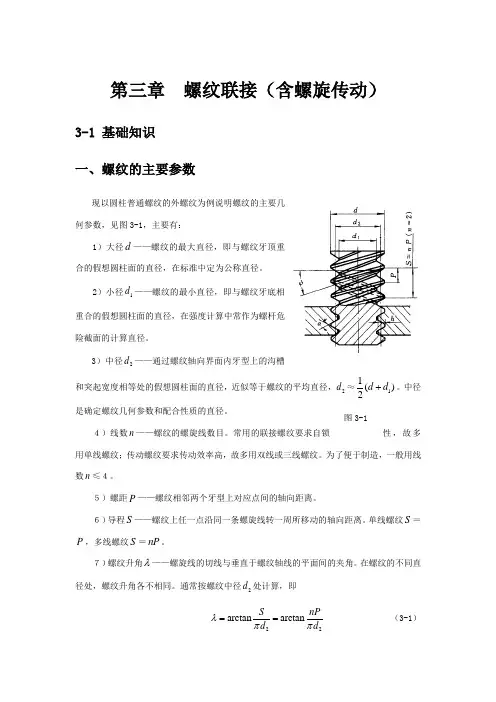

第三章 螺纹联接(含螺旋传动)3-1 基础知识 一、螺纹的主要参数现以圆柱普通螺纹的外螺纹为例说明螺纹的主要几何参数,见图3-1,主要有:1)大径d ——螺纹的最大直径,即与螺纹牙顶重合的假想圆柱面的直径,在标准中定为公称直径。
2)小径1d ——螺纹的最小直径,即与螺纹牙底相重合的假想圆柱面的直径,在强度计算中常作为螺杆危险截面的计算直径。
3)中径2d ——通过螺纹轴向界面内牙型上的沟槽和突起宽度相等处的假想圆柱面的直径,近似等于螺纹的平均直径,2d ≈11()2d d +。
中径是确定螺纹几何参数和配合性质的直径。
4)线数n ——螺纹的螺旋线数目。
常用的联接螺纹要求自锁性,故多用单线螺纹;传动螺纹要求传动效率高,故多用双线或三线螺纹。
为了便于制造,一般用线数n ≤4。
5)螺距P ——螺纹相邻两个牙型上对应点间的轴向距离。
6)导程S ——螺纹上任一点沿同一条螺旋线转一周所移动的轴向距离。
单线螺纹S =P ,多线螺纹S =nP 。
7)螺纹升角λ——螺旋线的切线与垂直于螺纹轴线的平面间的夹角。
在螺纹的不同直径处,螺纹升角各不相同。
通常按螺纹中径2d 处计算,即22arctanarctan S nPd d λππ== (3-1) 图3-18)牙型角α——螺纹轴向截面内,螺纹牙型两侧边的夹角。
螺纹牙型的侧边与螺纹轴线的垂直平面的夹角称为牙侧角,对称牙型的牙侧角β=α/2。
9)螺纹接触高度h——内外螺纹旋合后的接触面的径向高度。
二、螺纹联接的类型螺纹联接的主要类型有:1、螺栓联接常见的普通螺栓联接如图3-2a所示。
这种联接的结构特点是被联接件上的通孔和螺栓杆间留有间隙。
图3-2b是铰制孔用螺栓联接。
这种联接能精确固定被联接件的相对位置,并能承受横向载荷,但孔的加工精度要求较高。
图3-22、双头螺柱联接如图3-3a所示,这种联接适用于结构上不能采用螺栓联接的场合,例如被联接件之一太厚不宜制成通孔,且需要经常拆装时,往往采用双头螺柱联接。
螺栓联接的强度计算,主要是根据联接的类型、联接的装配情况(是否预紧)和受载状态等条件,确定螺栓的受力;然后按相应的强度条件计算螺栓危险截面的直径(螺纹小径)或校核其强度。
1.松螺栓联接松螺栓联接在装配时不需要把螺母拧紧,在承受工作载荷之前螺栓并不受力,所以螺栓所受到的工作拉力就是工作载荷F,故螺栓危险截面拉伸强度条件为:设计公式:——螺纹小径,mm;F——螺栓承受的轴向工作载荷,N;[σ]——松螺栓联接的许用应力,N/,许用应力及安全系数见表3-4-1。
2.紧螺栓联接紧螺栓联接有预紧力F′,按所受工作载荷的方向分为两种情况:(1)受横向工作载荷的紧螺栓联接(a)普通螺栓联接:左图为通螺栓联接,被联接件承受垂直于轴线的横向载荷。
因螺栓杆与螺栓孔间有间隙,故螺纹不直接承受横向载荷,而是预先拧紧螺栓,使被联接零件表面间产生压力,从而使被联接件接合面间产生的摩擦力来承受横向载荷。
如摩擦力之总和大于或等于横向载荷,被联接件间不会相互滑移,故可达到联接的目的。
(b)铰制孔用螺栓:承受横向载荷时,不仅可采用普通螺栓联接,也可采用铰制孔用螺栓联接。
此时,螺栓孔为铰制孔,与螺栓杆(直径处)之间为过渡配合,螺栓杆直接承受剪切,如上图所示。
在受横向载荷的铰制孔螺栓联接中,载荷是靠螺杆的剪切以及螺杆和被联接件间的挤压来传递的。
这种联接的失效形式有两种:①螺杆受剪面的塑性变形或剪断;②螺杆与被联接件中较弱者的挤压面被压溃。
故需同时验算其挤压强度和剪切强度条件:剪切强度条件:挤压强度条件:(2)受轴向工作载荷的紧螺栓联接现实生活中,螺栓所受外载荷与螺栓轴线平行的情况很多,如左图所示的汽缸盖螺栓联接,即为承受轴向外载荷的联接。
右图其受力分析图,在工作载荷作用前,螺栓只受预紧力,接合面受压力;工作时,在轴向工作载荷作用下,接合面有分离趋势,该处压力由减为,称为残余预紧力,同时也作用于螺栓,因此,螺栓所受总拉力应为轴向工作载荷与残余预紧力之和,即: = + .所以螺栓的强度校核与设计计算式分别为:注意:当轴向工作载荷在0~F之间变化时,螺栓所受的总拉力将在~之间变化。
螺纹强度计算
1 螺纹强度计算
螺纹强度的计算是机械设计过程中的一个重要环节,它是指螺纹
联接件能够抵抗的最大拉力。
螺纹联接件的强度是日常工作中最重要
的因素之一,是决定单位的使用质量的关键因素。
1 螺纹强度计算原理
螺纹强度计算是一个复杂的过程,基本上涉及到四个主要方面:
材料强度、螺纹直径和螺纹形状、螺纹深度以及受力条件。
1.1 材料强度
材料是螺纹强度计算的前提,材料的强度一般由材料化学成分决定,特指材料含有碳、硅、锰、磷等金属成分,螺纹强度是由材料的
拉断强度决定的,而不是抗拉强度。
1.2 螺纹直径和螺纹形状
在螺纹强度计算中,外螺纹的直径和螺纹形状决定了外螺纹在拉
力中的分布,即螺纹内分布的工作情况。
根据一定的数学模型,了解
其螺纹内的强度变化规律和最大的拉力是螺纹强度计算的重要依据。
1.3 螺纹深度
螺纹深度对螺纹强度计算来说也非常重要,由于深度受到厚度限制,最大拉力也会随着深度的变化而变化。
所以在确定螺纹深度之前,应该明确确定螺纹强度的要求。
1.4 受力条件
受力条件影响螺纹的强度,受力条件分为静力和动力,通常以静力为准。
最大拉力分布受载荷类型、载荷位置和载荷方向的影响,因此,在确定最大拉力前,要确定工件制作过程中的受力条件。
总之,螺纹强度计算是机械设计过程中一项极其重要的任务,它涉及到材料强度、螺纹直径、螺纹形状、螺纹深度以及受力条件,在完成螺纹强度计算之前,应该确定好螺纹的工作要求,以便更好的分析结果。
机械设计螺纹连接的强度计算1. 引言螺纹连接是一种常见的机械连接方式,广泛应用于各种工程领域中。
在机械设计中,准确计算螺纹连接的强度是至关重要的,以确保连接的稳定性和可靠性。
本文将介绍螺纹连接的强度计算方法。
2. 螺纹连接的基本原理螺纹连接是通过螺纹的相互摩擦力和压力来传递力量的。
在螺纹连接中,螺纹的轴向力将产生一个剪切力,并且螺纹的几何特征将决定其承载能力。
主要的螺纹连接参数包括螺纹规格、螺母和螺纹之间的接触面积、螺纹材料和预紧力等。
3. 螺纹连接的强度计算方法螺纹连接的强度可以通过以下几种方法进行计算:3.1 标准表格法标准表格法是最简单和常用的计算螺纹连接强度的方法之一。
该方法基于统计数据和经验公式,通过查表找到相应的螺纹规格和材料对应的承载力,并结合预紧力进行计算。
3.2 理论计算法理论计算法是通过数学模型和理论分析进行螺纹连接强度计算的方法。
该方法首先确定螺纹连接的载荷和边界条件,然后利用螺纹材料的力学性质和几何形状进行力学计算,最后得出连接的强度和可靠性。
3.3 有限元分析法有限元分析法是一种基于数值计算和计算机模拟的计算方法。
该方法将螺纹连接模型分割成许多小的单元,通过求解有限元方程组来计算连接的应力分布和变形情况。
然后,根据应力和变形的结果,进行强度评估和优化设计。
3.4 实验测试法实验测试法是通过构建实际螺纹连接样品,进行加载实验来获得连接的强度数据。
该方法可以直接从实验数据中得出连接的承载能力和可靠性,但是需要耗费较多的时间和资源。
4. 选择合适的计算方法在实际应用中,选择合适的计算方法需要考虑多个因素,包括设计要求、时间和资源限制、计算准确度等。
对于一般的机械设计而言,标准表格法和理论计算法往往是较为常用和合适的方法。
而对于复杂的结构和严格的设计要求,有限元分析法和实验测试法可以提供更准确和可靠的结果。
5. 结论在机械设计中,准确计算螺纹连接的强度是确保连接稳定性和可靠性的重要一步。
螺纹的强度计算 机械工学便览篇螺纹的许用拧紧力矩T=(Q/2)*(d2*μ/cosβ+d2*tanα+μn*d n)Q=σq*Aμ: 螺纹表面摩擦系数β:螺纹牙型半角、因为是公制螺纹所以是30ºd2: 螺纹有效直径的标准尺寸d3: 外螺纹内径的标准尺寸 d3=d-1.226869*Sα:螺纹升角 tanα=S/(π*d2) (rad)S: 螺纹的牙距μn: 螺母座面的摩擦系数d n: 螺母座面的平均直径 例1:当螺母座面是以B为直径的圆的情况 d n=(2/3)*(B3-d n3)/(B2-d h2) d h:螺栓孔径 例2: 当螺母座面是以B为对边宽度的六边形的情况 dn=(0.608*B3-0.524*d h3)/(0.866*B2-0.785*d h2)A: 螺纹的有效截面积 A=(π/4)*d32σq: 螺纹的许用拉伸应力ρ=螺纹接触面的摩擦角=tan-1(μ) (rad)内螺纹螺牙的剪切应力Q=√2*π*Z*(d-AB*sinΨ)*AB*τn*cosβ*cosρΨ=0.7854+ρ-β…螺纹剪切面的角度 (rad) Yn:内螺纹螺栓外径位置的螺牙根部宽度Yn=0.875*SAB:内螺纹剪切长度AB=Yn*cosβ/cos(β-Ψ)Z=(螺母高度/S)-1 …同时接触的牙数、 取理论值-1。
外螺纹螺牙的剪切应力Q=√2*π*Z*(d - 2*h + CD*sinψ)*CD*τs*cosβ*cosρΨ=0.7854+ρ-β…螺纹剪切面的角度 (rad)Ys:外螺纹螺牙根部宽度Ys=(0.125+0.625*ε)*Sε: 螺纹结合比,通常取1。
CD: 外螺纹剪切长度CD=Ys*cosβ/cos(β-Ψ)h: 外螺纹螺牙高度,通常 h=H1=0.541226*SS: 螺纹牙距。
螺纹联接的强度计算螺纹联接是一种常用的机械联接方式,广泛应用于各种设备和结构中。
螺纹联接的强度计算是保证螺纹联接安全可靠的重要一环。
下面我将从以下几个方面详细介绍螺纹联接的强度计算。
一、螺纹联接的受力分析:螺纹联接主要受到拉力和剪力的作用,因此在强度计算中,我们需要考虑拉力和剪力产生的影响。
1.拉力:拉力是在螺纹联接中最主要的受力方式。
当联接受到拉力时,螺纹间会产生预紧力,该预紧力可以通过牛顿定律计算。
预紧力会加大螺纹联接的接触应力,并提高联接的强度。
2.剪力:在一些情况下,螺纹联接还会受到剪力的作用,尤其是在动力传递系统和高速旋转机械中。
剪力会导致螺纹断裂,因此在强度计算中需要考虑剪力的影响。
二、螺纹联接的强度计算方法:对于螺纹联接的强度计算,我们可以采用以下两种主要的方法。
1. 经验公式法:基于大量实验数据和实践经验的总结,可以建立起一些经验公式,用于计算螺纹联接的强度。
常用的经验公式有Tresca准则和Von Mises准则。
2.材料力学方法:通过应力和应变的分析,可以采用材料力学的方法来计算螺纹联接的强度。
常见的方法有拉伸强度法、剪切强度法和受约束弹性法等。
不同的计算方法有其适用的条件和限制。
在具体计算时,需要根据实际情况选择适合的计算方法,并考虑螺纹联接的几何尺寸、材料性质、加载方式等因素。
三、螺纹联接的强度计算参数:在进行螺纹联接强度计算时,需要考虑以下几个关键参数。
1.螺纹参数:包括螺纹的规格、高度、宽度、垂直角度等。
这些参数决定了螺纹联接的形状和尺寸,对联接的强度产生重要影响。
2.材料参数:包括螺纹材料的强度、韧性、疲劳寿命等。
这些参数决定了螺纹的承载能力和使用寿命。
3.预紧力:预紧力是指螺纹联接时所加的紧固力。
预紧力的大小直接影响螺纹联接的强度。
预紧力过小会导致松动,过大则会导致断裂。
4.细节参数:包括联接面的光洁度、润滑条件等。
这些细节参数对于螺纹联接的强度也有一定的影响。
四、螺纹联接的强度评估:确定了螺纹联接的强度计算方法和参数后,我们可以进行强度评估。

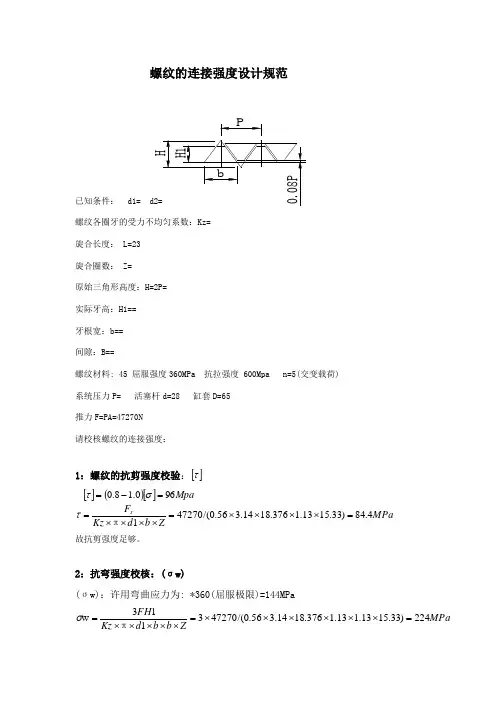

螺纹的连接强度设计规范已知条件:旋合长度: L=23旋合圈数: Z=15.33原始三角形高度:H=1.732/2P=1.3实际牙高:H1=0.54P=0.81牙根宽:b=0.75P=1.13间隙:B=0.08p=0.12螺纹材料: 45 屈服强度360MPa 抗拉强度 600Mpa n=5(交变载荷)系统压力P=17.5Mpa 活塞杆d=28 缸套D=65推力F=PA=47270N请校核螺纹的连接强度:1:螺纹的抗剪强度校验:[]τ故抗剪强度足够。
2:抗弯强度校核:(σw)(σw):许用弯曲应力为: 0.4*360(屈服极限)=144MPa故其抗弯强度不足:3: 螺纹面抗挤压校验(σp)[]MPa p 1803605.05.0=⨯⨯屈服强度为为σMPa H d Kz Fp 73.113)33.1581.0026.1914.356.0/(47270Z 12=⨯⨯⨯⨯=⨯⨯⨯⨯=πσ故其抗挤压强度足够。
[]()[]Mpa960.18.0=-=στMPa Zb d Kz F s 4.84)33.1513.1376.1814.356.0/(472701=⨯⨯⨯⨯=⨯⨯⨯⨯=πτMPa Zb b d Kz FH 224)33.1513.113.1376.1814.356.0/(472703113w =⨯⨯⨯⨯⨯⨯=⨯⨯⨯⨯⨯=πσ4: 螺纹抗拉强度效验 (σ)[][]20Mpa 1=σb/5=σσ钢来说为许用抗拉强度,对于dc 螺纹计算直径: dc=( d+d1-H/6)/2=(20+18.376-1.3/6)/2=19.08mmMPa dc F 325.165)08.1908.1914.3/(472704π42=⨯⨯⨯==σ 故其抗拉强度不足。
例1-1 钢制液压油缸如图10-21所示,油缸壁厚为10mm ,油压p =1.6MPa ,D=160mm ,试计算上盖的螺栓联接和螺栓分布圆直径。
解 (1) 决定螺栓工作载荷暂取螺栓数z =8,则每个螺栓承受的平均轴向工作载荷为(2) 决定螺栓总拉伸载荷对于压力容器取残余预紧力=1.8,由式(10-14)可得(3) 求螺栓直径选取螺栓材料为45钢=355MPa(表9-1),装配时不要求严格控制预紧力,按表10-7暂取安全系数S=3,螺栓许用应力为MPa 。
螺纹连接强度计算螺纹连接是一种常用的机械连接方式,用于连接螺栓和螺母。
在实际应用中,螺纹连接的强度是一个重要的设计指标,需要进行计算和验证。
螺纹连接的强度计算主要涉及以下方面:拉伸强度、剪切强度、挤压强度、疲劳强度。
1.拉伸强度计算:螺纹连接在受拉载荷时,主要承受拉应力作用。
计算拉伸强度时,需要考虑螺纹区域和螺栓截面的受拉承载能力。
从抗拉强度和拉伸面积两方面进行。
拉伸强度=抗拉强度x拉伸面积拉伸面积=(π/4)x(d2-d3)xl其中,d2为螺纹有效直径,d3为螺纹小径,l为螺栓长度。
2.剪切强度计算:螺纹连接在受剪载荷时,主要承受剪应力作用。
计算剪切强度时,需要考虑螺纹区域和螺栓截面的受剪承载能力。
剪切强度=抗剪强度x剪切面积剪切面积=(π/4)x(d2-d3)xl3.挤压强度计算:螺纹连接在受压载荷时,主要承受挤压应力作用。
计算挤压强度时,需要考虑螺栓所受的挤压承载能力。
挤压强度=挤压应力x挤压面积挤压面积=πxd1xl其中,d1为螺纹内径。
4.疲劳强度计算:螺纹连接在受循环载荷时,会产生疲劳破坏。
计算疲劳强度时,需要通过疲劳试验或经验公式来获得。
以上计算公式只是螺纹连接强度计算的基本方法,具体的计算过程需要根据实际情况来确定。
在进行计算时,还需要考虑材料的强度和工作环境的影响等因素。
此外,还需要注意螺纹连接的预紧力,以保证连接的密封性和抗松动能力。
预紧力的大小应根据应用要求进行确定,在设计和使用过程中需要注意预紧力的控制和维护。
综上所述,螺纹连接强度计算是一个复杂的过程,需要综合考虑多个因素。
在实际应用中,应根据具体要求和材料性能,结合上述计算方法进行强度计算和验证,以确保螺纹连接的安全可靠性。
螺纹的连接强度设计规范
已知条件: d1=
旋合长度: L=23 旋合圈数: Z=
原始三角形高度:H=2P= 实际牙高:H1== 牙根宽:b== 间隙:B==
螺纹材料: 45 屈服强度360MPa 抗拉强度 600Mpa n=5(交变载荷) 系统压力P= 活塞杆d=28 缸套D=65 推力F=PA=47270N
请校核螺纹的连接强度:
1:螺纹的抗剪强度校验:[]τ
故抗剪强度足够。
2:抗弯强度校核:(σw)
(σw):许用弯曲应力为: *360(屈服极限)=144MPa
故其抗弯强度不足:
3: 螺纹面抗挤压校验(σp)
[]MPa p 1803605.05.0=⨯⨯屈服强度为为σ
MPa H d Kz F
p 73.113)33.1581.0026.1914.356.0/(47270Z
12=⨯⨯⨯⨯=⨯⨯⨯⨯=
πσ
故其抗挤压强度足够。
[]()[]Mpa 960.18.0=-=στMPa Z b d Kz F s 4.84)33.1513.1376.1814.356.0/(472701=⨯⨯⨯⨯=⨯⨯⨯⨯=πτMPa Z
b b d Kz FH 224)33.1513.113.1376.1814.356.0/(472703113w =⨯⨯⨯⨯⨯⨯=⨯⨯⨯⨯⨯=πσ
4: 螺纹抗拉强度效验 (σ)
[][]20Mpa 1=σb/5=σσ钢来说为许用抗拉强度,对于
dc 螺
纹
计
算
直
径: dc=(
d+d1-H/6)/2=(20+
MPa dc F
325.165)08.1908.1914.3/(472704π42
=⨯⨯⨯==
σ故其抗拉强度不足。
例1-1 钢制液压油缸如图10-21所示,油缸壁厚为10mm ,油压p =,D=160mm ,试计算上盖
的螺栓联接和螺栓分布圆直径。
解 (1) 决定螺栓工作载荷
暂取螺栓数z=8,则每个螺栓承受的平均轴向工作载荷
为
(2) 决定螺栓总拉伸载荷
对于压力容器取残余预紧力
=
,由式(10-14)可得
(3) 求螺栓直径
选取螺栓材料为45钢=355MPa(表9-1),装配时不要求严格控制预紧力,按表10-7暂取安全系数S=3,螺栓许用应力为
MPa。
由式(10-12)得螺纹的小径为
查表10-1,取M16螺栓(小径=。
按照表10-7可知所取安全系数S=3是正确的。
(4) 决定螺栓分布圆直径
螺栓置于凸缘中部。
从图10-9可以决定螺栓分布圆直径
为
=d+2e+2×10=160+2[16+(3~6)]+2×10=218~224 mm取=220mm
螺栓间距l 为
当p≤时,l≤7d=7×16=112 mm,所以选取的
和z合宜。
注
在本例题中,求螺纹直径时要用到许用应力[],而
[]又与螺纹直径有关,所以常需采用试算法。
这种方法在其他零件设计计算中还要经常用到。
