压电式加速传感器及其应用

压电式加速度传感器(1)压电式加速度计的结构和安装压电式加速度传感器又称压电加速度计。

它也属于惯性式传感器。

它是利用某些 物质如石英晶体的压电效应，在加速度计受振时，质量块加在压电元件上的力也 随之变化。

当被测振动频率远低于加速度计的固有频率时， 则力的变化与被测加 速度成正比。

由于压电式传感器的输出电信号是微弱的电荷， 而且传感器本身有很大内阻，故 输出能量甚微，这给后接电路带来一定困难。

为此，通常把传感器信号先输到高输入阻抗的前置放大器。

经过阻抗变换以后，方可用于一般的放大、检测电路 将信号输给指示 仪表或记录器。

目前，制造厂家已有把压电式加速度传感器与 前置放大器集成在一起的产品，不仅方便了使用，而且也大大降低了成本。

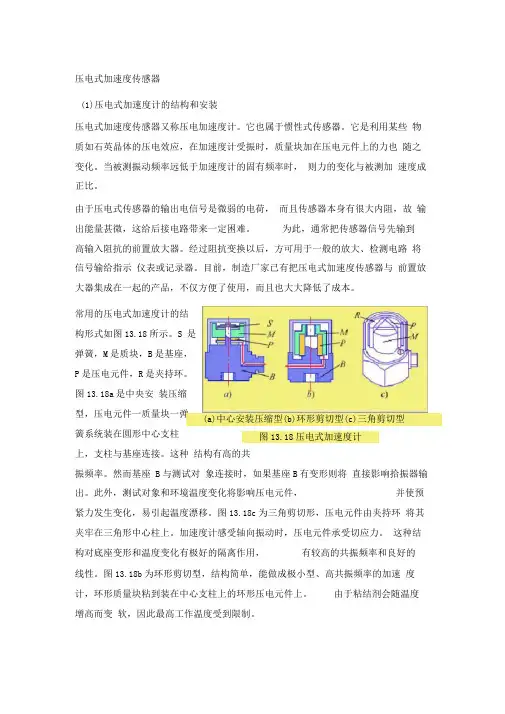

常用的压电式加速度计的结 构形式如图13.18所示。

S 是弹簧，M 是质块，B 是基座，P 是压电元件，R 是夹持环。

图13.18a 是中央安 装压缩 型，压电元件一质量块一弹 簧系统装在圆形中心支柱振频率。

然而基座 B 与测试对 象连接时，如果基座B 有变形则将 直接影响拾振器输出。

此外，测试对象和环境温度变化将影响压电元件，并使预紧力发生变化，易引起温度漂移。

图13.18c 为三角剪切形，压电元件由夹持环 将其夹牢在三角形中心柱上。

加速度计感受轴向振动时，压电元件承受切应力。

这种结构对底座变形和温度变化有极好的隔离作用，有较高的共振频率和良好的线性。

图13.18b 为环形剪切型，结构简单，能做成极小型、高共振频率的加速 度计，环形质量块粘到装在中心支柱上的环形压电元件上。

由于粘结剂会随温度 增高而变 软，因此最高工作温度受到限制。

图13.18压电式加速度计(a)中心安装压缩型(b)环形剪切型(c)三角剪切型保证幅值误差低于1dB （即卩12% ;若取为共振频率的1/5,则可保证幅值误差 小于0.5dB （即6%，相移小于3°。

但共振频率与加速度计的固定状况有关，加 速度计出厂时给出的幅频曲线是在刚性连接的固定情况下得到的。

压电式传感器的工作原理和应用1. 压电式传感器的工作原理压电式传感器是一种基于压电效应的传感器，利用压电材料的压电效应将机械能转化为电能。

压电效应是指某些晶体在受到压力或振动时会产生电荷，并且这种电荷与压力或振动的大小成正比。

常用的压电材料包括石英、陶瓷等。

这些材料具有特殊的晶体结构，使得在压力或振动作用下，晶格发生畸变，从而使晶体表面产生电荷。

压电式传感器通常由压电材料、电极和支撑结构组成。

当外力施加在压电材料上时，压电材料发生形变，导致电荷的积累。

电极将电荷收集，并通过导线传输到测量电路中。

2. 压电式传感器的应用2.1 压力传感器压力传感器是压电式传感器的一种常见应用。

由于压电材料对压力具有敏感性，因此可以将压电材料作为传感器的敏感元件，用于测量各种介质的压力。

压力传感器广泛应用于工业控制、医疗设备、环境监测等领域。

例如，在工业控制中，压力传感器可用于监测液体或气体的压力，从而实现对设备状态的监测和控制。

在医疗设备中，压力传感器可用于血压监测、呼吸机控制等应用。

2.2 加速度传感器加速度传感器是另一种常见的压电式传感器应用。

加速度传感器用于测量物体在运动过程中的加速度。

当物体受到加速度时，压电材料会发生振动，并产生电荷信号，通过测量电荷信号的大小可得到物体的加速度。

加速度传感器在车辆安全、航空航天、工程结构监测等领域有着广泛的应用。

例如，汽车中的车辆稳定系统会使用加速度传感器监测车辆的倾斜角度和加速度，以实现提高行驶安全性能。

2.3 声音传感器压电式传感器还可以用作声音传感器。

当声波通过压电材料时，材料内的晶体结构会发生振动，从而产生电荷信号。

通过测量这种电荷信号的大小，可以实现对声音的测量和分析。

声音传感器在声学测量、语音识别、噪音控制等领域有广泛的应用。

例如，在噪音控制系统中，声音传感器可以用于捕捉环境噪音信号，并通过控制系统反馈，实现噪音的消除或降低。

3. 总结压电式传感器利用压电效应将机械能转化为电能，以实现对外界力的测量。

压电式传感器的原理及应用压电式传感器是一种应用了压电效应的传感器，通过将压电材料置于受力区域，当被测物体发生变形或受力时，压电材料发生形变，从而产生电荷信号，利用该信号来测量被测量的变化情况。

一、压电效应的原理压电效应是一种物理现象，指在压力或拉伸下，某些晶体（通常是晶体的极性方向）会产生电位差。

这种效应被广泛应用于各种传感器中，特别是在加速度计、其它惯性传感器、压力传感器和液位传感器等方面。

二、压电式传感器的原理压电式传感器通常由压电晶体和测量电路组成。

当被测物体发生形变或受力时，压电材料中的极性方向的晶体产生压电效应，导致产生电荷的位移，并与电荷电容匹配的放大器或其他电路连接。

由于被测量的变化（压力，成形，位移等）与电荷位移之间存在特定关系，所以可以根据电荷电荷读数来确定被测物体发生变化的精确程度。

三、压电式传感器的应用由于压电效应具有高灵敏度、高频响应、耐腐蚀、抗干扰等优点，压电式传感器在各种领域得到广泛应用。

1.压力测量：压电式传感器常用于压力传感器的制造，用于测量汽车轮胎、气缸、油压和空气压力等。

2.振动测量：压电式传感器还可以用于测量机器和车辆的振动水平，以便定位有问题的部件。

3.流量测量：压电式传感器在流量测量中应用广泛，例如在医疗方面测量血流，工业方面可以应用于计算液体的流量。

4.力学测试：压电式传感器的高灵敏度和高频响应特性，在体育、自然科学和工程学中用于测量冲击、震动和变形等量。

5.地震观测：压电式传感器还可以用于地震观测，以便在监测过程中测量地震的振动率。

压电式传感器在上述应用领域中具有重要作用，并与其他类型的传感器如压阻式传感器、光电式传感器、磁性传感器等合作，实现了各种领域的数据测量工作，体现了良好的应用前景。

压电式压力传感器原理及应用自动化研1302班王民军压电式压力传感器是工业实践中最为常用的一种传感器。

而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也叫压电式压电传感器。

压电式压力传感器可以用来测量发动机内部燃烧压力的测量与真空度的测量。

也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。

它既可以用来测量大的压力，也可以用来测量微小的压力。

一、压电式传感器的工作原理1、压电效应某些离子型晶体电介质（如石英、酒石酸钾钠、钛酸钡等）沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。

当外力去掉后，它又会重新回到不带电的状态，此现象称为“压电效应”。

压电式传感器的原理是基于某些晶体材料的压电效应。

2、压电式压力传感器的特点压电式压力传感器是基于压电效应的传感器。

是一种自发电式和机电转换式传感器。

它的敏感元件由压电材料制成。

压电材料受力后表面产生电荷。

此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。

压电式压力传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。

压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。

由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系：Q=k*S*p。

式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。

通过测量电荷量可知被测压力大小。

压电式压力传感器的工作原理与压电式加速度传感器和力传感器基本相同，不同的是弹性元件是由膜片等把压力转换成集中力，再传给压电元件。

为了保证静态特性及稳定性，通常多采用压电晶片并联。

在压电式压力传感器中常用的压电材料有石英晶体和压电陶瓷，其中石英晶体应用得最为广泛。

二、压电压力传感器等效电路和测量电路在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。

压电式传感器的应用和原理应用领域压电式传感器是一种广泛应用于各个领域的传感器，主要包括以下几个方面的应用：1.工业自动化：在工业自动化领域中，压电式传感器常被用于测量力、压力、力矩等参数，可以实时监测设备的工作状态，保证生产过程的稳定性和安全性。

2.汽车工业：在汽车工业中，压电式传感器被广泛应用于发动机控制、刹车系统、悬挂系统等方面，可以实时监测汽车的各项参数，提高行驶安全性和驾驶舒适性。

3.医疗设备：在医疗设备中，压电式传感器可以用于测量心率、呼吸、体温等生命体征参数，用于疾病诊断、治疗和康复监测，为医疗工作者提供精准的数据支持。

4.空气质量监测：压电式传感器可以用于监测空气质量，检测并记录大气中的各种有害气体，为改善环境质量提供客观数据。

5.智能穿戴设备：压电式传感器适用于智能手环、智能手表等穿戴式设备中，可以实时监测心率、睡眠质量、运动步数等健康指标，为用户提供全面的健康数据。

工作原理压电式传感器的工作原理基于压电效应，压电效应是指某些特定的材料在受到机械应力作用时，会产生正比于应力大小的电荷。

压电式传感器通常由一个或多个压电晶体组成，压电晶体一般为陶瓷材料，具有压电效应。

当外部施加压力或力矩时，压电晶体发生微小的尺寸变化，导致晶格结构的变化，从而产生极性的电荷。

这种电荷的变化可以通过电路进行测量和记录。

压电式传感器通常由以下几个主要组件构成：1.压电晶体：负责将机械应力转换为电荷信号，并根据机械应力的大小和方向产生相应的电荷。

2.支撑结构：提供对压电晶体的支持和保护，使其能够承受外部应力并稳定工作。

3.信号调理电路：负责将压电传感器输出的微弱信号放大和处理，以便能够进行准确的测量和记录。

压电式传感器的工作原理可以用以下步骤总结：1.压电晶体受到外部力或压力作用，发生微小的尺寸变化。

2.压电晶体的晶格结构发生相应的变化，产生极性的电荷。

3.电荷被信号调理电路检测和放大。

4.信号被记录或用于控制其他设备。

压电式加速度传感器及其应用一、压电式加速度传感器原理压电式加速度传感器又称压电加速度计。

它也属于惯性式传感器。

它是利用某些物质如石英晶体的压电效应，在加速度计受振时，质量块加在压电元件上的力也随之变化。

当被测振动频率远低于加速度计的固有频率时，则力的变化与被测加速度成正比。

加速度传感器是一种惯性传感器,它能感受加速度并转换成可用输出信号，被广泛用于航空航天、武器系统、汽车、消费电子等。

实际电路图如下：二、压电式加速度传感器构成元件预压弹簧压电元件外壳质量块基座常用的压电式加速度计的结构形式如图所示，是由预压弹簧，质量块，基座，压电元件和外壳组成。

图中为环形剪切型，结构简单，能做成极小型、高共振频率的加速度计，环形质量块粘到装在中心支柱上的环形压电元件上。

由于粘结剂会随温度增高而变软，因此最高工作温度受到限制。

三、压电式加速度传感器的实际应用加速度传感器应用范围广泛，一般来讲它有六种检测感应功能：倾斜度检测、运动检测、定位检测、震动检测、振动检测和自由落下检测。

(一)倾斜度检测加速度传感器水平放置时，在重力作用下经激励有一定幅度的输出，当与重力方向有倾角时，传感器信号输出幅度会有所变化，对两种状态下信号输出进行比较计算可推算出倾斜角的大小，应用双轴、三轴加速度传感器就可测出任意倾斜角的大小和方向。

利用加速度传感器测量倾斜度的这种检测感应功能，加速度传感器可应用于倾斜仪、倾斜度侦测电子罗盘、图像旋转、文本滚动浏览／用户界面、LCD投影和物理治疗法等方面。

飞思卡尔半导体公司推出的MMA7260Q三轴加速度传感器是用于倾角测量的典型应用之一，它以重力为输入矢量来决定物体在空间的姿态。

把加速度传感器固定于物体的水平面上，当物体姿态改变时，加速度传感器的敏感轴随之转动一定角度，由于重力的作用，传感器敏感轴上的加速度会发生改变，因此可通过测量加速度的变化来反映物体姿态的变化。

(二) 运动检测在进行运动检测时，需要考虑几个因素：如何计算它的位移，g 值的范围选择及使用量测轴。

压电式传感器的发展和应用摘要：压电式传感器是以某些电介质的压电效应为基础，在外力作用下，在电介质的表面上产生电荷，从而实现非电量测量。

压电传感元件是力敏感元件，所以它能测量最终能变换为力的那些物理量，例如力、压力、加速度等。

压电式传感器具有响应频带宽、灵敏度高、信噪比大、结构简单、工作可靠、重量轻等优点，因此，在工程力学、生物医学、石油勘探、声波测井、电声学等许多技术领域中获得了广泛的应用。

关键字：压电式传感器，压电效应，发展与应用正文：1.压电式传感器的工作原理1.1压电效应压电式传感器是利用电解质的压电效应工作的。

某些晶体，在一定方向受到外力作用是，内部将产生极化现象，相应的在晶体的两个表面产生符号相反的电荷;当外力作用除去时，又恢复到不带电状态。

当外力方向改变时，电荷的极性也随之改变，这种现象称为压电效应。

1.2压电材料压电材料分三类压电晶体，如石英等；压电陶瓷，如钛酸钡、锆钛酸铅等；压电半导体，如硫化锌、碲化镉等。

1.3压电式传感器等效电路右图是压电压电式传感器的等效电路。

当压电传感器中的压电晶体承受被测机械应力的作用时，在它的两个极面上出现极性相反但电量相等的电荷。

其电容量为2.压电式传感器的发展2.1压电式传感器的发展压电传感器技术的发展历程可分为三个阶段。

第一个阶段是60～70年代，传感器以电荷输出为主，测量系统包括压电传感器和以电荷放大器为主的信号适调装置；到了80～90年代中期，出现了IEPE(In Electronics Piezoelectricity)传感器，也被称为低阻抗电压输出传感器，它主要解决了压电信号以高阻抗传输带来的一系列问题；第三阶段是90年代中期至今，即插即用智能TEDS 混合模式接口传感器2.2国内发展现状在我国压电传感器的研究与应用明显落后于世界先进水平，自70年代以来，压电传感器的应用主要是为了满足航天技术发展的需要。

改革开放之后，随着引进国外先进技术和管理经验，国民经济进入快阶段，现代测量技术的发展与应用成为必然。

压电式传感器原理与应用压电式传感器是一种利用压电效应进行测量的传感器。

压电效应是指在压力作用下，一些晶体会产生电荷分布的改变，从而产生电势差。

压电式传感器利用这种原理，将压力或力的变化转化为电信号输出，从而实现对压力或力的测量。

1.传感器中的压电材料受到外力作用产生变形，从而引起内部电荷分布的改变。

2.内部电荷分布的改变使得传感器的两个电极上产生电势差。

3.传感器将电势差转化为与外力大小成正比的电信号输出。

1.工业自动化：压电式传感器可以用于测量各种物体的压力，如流体管道中的压力、机械设备的挤压力等，从而实现对工业过程的自动控制。

2.汽车工业：压电式传感器可以用于测量汽车发动机的油压、气压等参数，从而实现对发动机的控制和保护。

3.医疗器械：压电式传感器可以用于测量人体体内的压力，如心脏的血压、呼吸的压力等，从而实现对人体生理状态的监测。

4.空气质量监测：压电式传感器可以用于测量空气中的压力、气体浓度等参数，从而实现对空气质量的监测。

5.智能手机：压电式传感器可以用于智能手机屏幕上的触摸功能，可以感知用户的触摸力度和位置，从而实现对屏幕的操作。

1.灵敏度高：压电材料对压力或力的变化非常敏感，可以实现对微小压力的测量。

2.响应速度快：压电材料的压电效应响应速度非常快，可以实现对快速变化的压力的测量。

3.耐用性好：由于压电材料的特殊性质，压电式传感器具有较好的耐用性，可以经受较大的压力和力的作用。

4.体积小：压电材料的尺寸可以做得非常小，因此压电式传感器可以设计成小型化的产品。

5.易于集成：压电材料和传感器电路可以进行集成设计，从而降低了传感器的制造成本，提高了其可靠性。

总之，压电式传感器是一种利用压电效应进行测量的传感器，在工业、汽车、医疗、环境监测等领域有着广泛的应用。

它具有高灵敏度、快速响应、良好的耐用性、小体积和易集成等优点，可以满足各种应用场景的需求。
