西安爱德华三坐标操作规范

三坐标测量仪操作规程
《三坐标测量仪操作规程》
一、测量前准备
1. 检查三坐标测量仪设备是否完好，包括仪器是否有损坏、接线是否正常等。

2. 清洁测量仪表面及测量工件，确保测量的准确性。

3. 按照测量要求准备好相应的测量夹具和测量工具。

二、开机操作
1. 确认待测工件的坐标系统，将工件放置在测量仪的工作平台上，并夹紧。

2. 打开三坐标测量仪电源开关，等待仪器自检完成。

3. 根据测量要求选择相应的测量模式，并进行初始化设置。

三、测量操作
1. 设置测量参数，包括测量速度、测量精度等。

2. 选择相应的测量工具和探头，进行刀具校正和参考点标定。

3. 将探头放置在待测工件上，并开始进行三坐标测量。

4. 根据测量结果进行数据分析和处理，确定工件是否符合要求。

四、测量结束
1. 关闭三坐标测量仪电源开关，确保仪器安全关闭。

2. 清理测量工件和测量夹具，将测量工具放回原位。

3. 记录测量结果和测量参数，并存档备查。

五、注意事项
1. 在操作过程中，严格按照操作规程执行，确保测量的准确性和可靠性。

2. 在使用过程中，注意保护三坐标测量仪设备，防止设备受损。

3. 完成测量后，及时清理和维护三坐标测量仪设备，保证设备的正常使用。

通过以上操作规程的执行，可以确保三坐标测量仪的安全、准确和高效使用，提高工件的测量质量和生产效率。

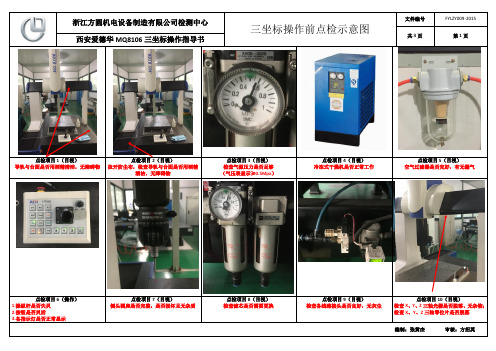

西安爱德华MQ8106三坐标操作指导书点检项目1（目视）导轨与台面是否用酒精清洁，无障碍物点检项目2（目视）拉开防尘布，检查导轨与台面是否用酒精清洁，无障碍物点检项目3（目视）检查气源压力是否足够（气压表显示≥0.5Mpa）点检项目4（目视）冷冻式干燥机是否正常工作点检项目5（目视）空气过滤器是否完好，有无漏气点检项目6（操作）1.操纵杆是否失灵2.按钮是否灵活3.各指示灯是否正常显示点检项目7（目视）侧头测座是否完整，是否损坏且无杂质点检项目8（目视）检查滤芯是否需要更换点检项目9（目视）检查各线路接头是否良好，无灰尘点检项目10（目视）检查X、Y、Z三轴光栅是否脱落、无杂物；检查X、Y、Z三轴零位片是否脱落编制：张黄杰审核：方招英西安爱德华MQ8106三坐标操作指导书一、开机前的准备1.三坐标测量机对环境要求比较严格，应按合同要求严格控制温度及湿度；2.三坐标测量机使用气浮轴承，理论上是永不磨损结构，但是如果气源不干净，有油，水或杂质，就会造成气浮轴承阻塞，严重时会造成气浮轴承和气浮导轨划伤，后果严重。

所以每天要检查机床气源，放水放油。

定期清洗过滤器及油水分离器。

还应注意机床气源前级空气来源，（空气压缩机或集中供气的储气罐）也要定期检查；3.三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，如果导轨上面有灰尘或其他杂质，就容易造成气浮轴承和导轨划伤。

所以每次开机前应清洁机器的导轨，花岗岩导轨用无水乙醇擦拭。

4.切记在保养过程中不能给任何导轨上任何性质的油脂；5.在长时间没有使用三坐标时，在开机前应做好准备工作：控制室内的温度和湿度（24小时以上），在南方湿润的环境中还应定期把电控柜打开，使电路板也得到充分的干燥，避免电控系统由于受潮后突然加电后损坏。

然后检查气源、电源是否正常；6.开机前检查电源，一定要配置UPS稳压电源，定期检查接地，接地电阻小于4欧姆。

7.经常检查光栅尺表面是否有水滴（尤其是开关空调后），如果有水，一定要用干棉花擦拭干净。

三坐标操作规程
《三坐标操作规程》
在三坐标测量中，为了确保测量结果的准确性和可靠性，必须遵守严格的操作规程。

下面将介绍三坐标操作规程的主要内容。

1. 设备准备：
在进行三坐标测量之前，必须对三坐标测量设备进行必要的检查和调整。

首先要检查设备的稳定性和精度，确保设备处于良好的工作状态。

同时，还需要校准测量仪器，以确保准确的测量结果。

2. 工件夹持：
在进行测量之前，需要将待测工件进行夹持，确保工件在测量过程中的稳定性和精确度。

在夹持工件时，需要注意夹紧力的均匀分布，避免对工件造成损坏。

3. 测量操作：
在进行测量操作时，需要按照规定的步骤和方法进行。

首先需要确定测量的起点和终点，然后进行测量仪器的初始化和校正。

接着，进行实际的测量操作，确保测量结果的准确性。

在测量过程中，还需要及时记录测量数据，以备后续的数据处理和分析。

4. 数据处理：
在测量完成后，需要对测量数据进行处理和分析。

首先需要进行数据的筛选和清洗，排除掉不符合要求的数据。

然后，进行
数据的统计和分析，得出最终的测量结果。

5. 结果评定：
最后，根据测量结果进行评定，确定是否符合要求。

如果测量结果符合要求，则可以进行后续的生产和加工工艺。

如果不符合要求，则需要进一步分析并进行调整，直到达到要求为止。

总之，三坐标操作规程对于三坐标测量工作的准确性和可靠性至关重要，只有严格遵守相关规程，才能确保测量结果的准确性和可靠性。

三坐标测量机使用操作规程1.安全操作规程：-操作人员应穿戴符合要求的劳动保护用具，如防护眼镜、手套等。

-在操作之前，确保电源和气源已断开，以防止意外启动和发生误伤。

-在调整工作台高度时，应保持平稳，避免摔倒或受伤。

2.设备准备：-在使用之前，检查仪器的电源和气源是否正常，并通电预热一段时间。

-检查通讯线路是否连接稳定，以确保测量结果的准确性。

-清洁测量机的工作台和传感器，确保没有任何杂物或灰尘影响精确度。

3.标定和调零：-在进行测量之前，进行标定操作以确保测量机的准确度。

-选取标定块或工件进行标定，按照操作程序进行标定并记录标定结果。

-对工件进行调零操作，使测量机的坐标系与工件的坐标系保持一致。

4.测量操作：-根据测量需求选择相应的测量模式，并按照操作程序选择合适的测量参数。

-将待测工件放置在测量机上，并调整其位置和姿态，使其与测量机坐标系一致。

-进行测量前，应进行干扰检测，确保测量过程中没有干扰物。

-启动测量程序，测量机将自动进行测量，并生成测量报告。

-结束测量后，及时将工件从测量机上取下，避免影响下一次测量。

5.数据处理：-根据测量结果，进行数据处理和分析，如计算尺寸误差、形状偏差等。

-将测量结果进行记录和归档，方便后续对比分析和追溯使用。

6.设备维护：-定期对测量机进行维护保养，如清洁、润滑以及更换磨损部件等。

-对设备进行日常巡检，如检查电源和气源、传感器的工作状态等。

以上是三坐标测量机的使用操作规程，通过严格遵循这些操作规程，可以保证测量结果的准确性和测量机的正常运行，提高测量效率和产品质量。

在使用过程中，操作人员应密切配合，确保工作安全，同时通过定期维护和保养，延长设备的使用寿命。

三坐标测量仪操作规范一、操作准备1.1在进行测量前，操作人员应熟悉三坐标测量仪的结构、功能和操作方法，并接受相应的培训。

1.2确保三坐标测量仪所在的环境符合测量要求，例如温度、湿度等。

1.3对三坐标测量仪进行日常维护和保养，确保其正常运行。

二、工件夹持及对准2.1根据测量要求，选择适当的夹具，固定工件在测量台上，并确保工件牢固且不会发生形变。

2.2根据测量要求，使用适当的对准工具，将测量仪的坐标系与工件的坐标系对齐。

2.3进行初始对准时，应将测量仪的探测器与工件表面保持一定的距离，以免发生碰撞。

三、软件操作3.1打开三坐标测量仪的软件，并进行登录验证。

3.2根据测量要求，选择相应的测量程序或创建新的测量程序。

3.3在测量程序中输入工件的相关参数，如名称、尺寸、公差等。

3.4进行坐标系的设置和对准，确保测量结果的准确性。

3.5根据测量要求，选择适当的探测器和测量方法，并确认测量精度。

3.6进行实际测量操作，保持探测器与工件表面的接触，按照程序提示进行操作。

四、测量结果处理4.1测量结束后，对测量结果进行复核和处理，确保其准确性和可靠性。

4.2对测量结果进行数据分析和统计，生成相应的测量报告。

4.3检查测量报告的完整性和准确性，如有错误应及时进行更正和补充。

五、操作注意事项5.1在进行测量操作时，应保持测量仪和工件的干净和无尘，以免影响测量准确性。

5.2在操作过程中，应注意探测器与工件表面的接触状态，确保探测器的稳定和准确性。

5.3在进行测量操作时，应避免测量仪和探测器与其他物体的碰撞和摩擦。

5.4在测量结果处理时，应注意数据的正确性和合理性，如有疑问可以进行复核和验证。

5.5在完成测量操作后，及时关闭三坐标测量仪的电源和软件，做好设备的安全保护。

六、安全操作6.1在操作三坐标测量仪时，应穿戴合适的个人防护用品，如手套、护目镜等。

6.2严禁在使用三坐标测量仪时进行私自改装和维修，如有故障应及时通知维修人员。

三坐标操作使用规程
引言
三坐标测量技术是现代测量技术的重要组成部分，其精度高、测量
效率高、同时还能实现数字化管理。

因此，在实际使用过程中，对三
坐标测量仪的操作规范起到至关重要的作用。

本文将介绍三坐标测量
仪的操作规程。

操作前准备
清洁环境
操作场所应保持清洁整洁，避免任何可能影响测量精度的物体存在。

初步校准
在进行具体测量前，必须进行初始校准。

此时要注意零点的准确度
和姿态的精度，以确保可靠测量的基础。

实际操作
标定工件放置
工件应被固定在测量臂的台面上，以确保工件的稳定性和可靠性。

此时应认真检查工件是否合适放置在测量仪上，确保工件不会与三坐
标测量仪的探头碰撞。

控制测头运动
在进行测量过程中，要避免探头碰到工件，以免影响测量效果。

应该轻松控制探头的移动，尽量保证稳定，减少误差。

清洁工件和测探头
如有杂物粘在工件或探头上，应该清除。

同时，应该保持细心和耐心，在测量结束后及时清洁测探头，并确认零件表面有无留下指纹和污渍。

测量结束
停止三坐标操作
在测量结束后，应该停止三坐标操作，断开电源并关闭软件。

数据处理和备份
应将测量数据导入软件并进行处理，同时也可以将测量数据存储在外部设备中，以便需要时可以方便地查找。

结论
三坐标测量仪是现代精密测量的重要手段。

正确的操作规程不仅可以提高工作效率，而且可以确保测量结果的准确性和稳定性。

三坐标操作规程本文提出了几条基本原则，但同样适用于所有三坐标测量仪的实际操作。

三坐标测量设备操作规程一、引言三坐标测量设备是一种用于测量物体尺寸、形状和位置的高精度测量工具。

正确的操作三坐标测量设备对于保证测量结果的准确性至关重要。

本文将详细介绍三坐标测量设备的操作规程，以帮助操作人员正确并有效地使用三坐标测量设备。

二、设备准备1. 确认三坐标测量设备及附件的齐全性和完好性；2. 打开设备电源，并确认电源稳定；3. 检查设备运动系统的可靠性，确保运动平稳；4. 检查测量系统的准确性，进行零位校准；5. 校准测量探测头和接触式探针。

三、样品调整与放置1. 将待测样品放置在三坐标测量设备的工作台上；2. 使用机械手或手动调整样品位置，保证其稳定且与设备工作台平面垂直；3. 使用夹具或磁吸等固定样品，避免其在测量过程中移动或晃动。

四、测量操作1. 打开测量软件，并选择对应的测量程序；2. 设置测量参数，包括测量精度、测量速度等；3. 使用探测头对样品进行初始化；4. 根据测量需求选择合适的测量方法，如点测量、线测量、面测量等；5. 根据测量范围和精度要求，设定测量点及测量路径；6. 开始测量，确保测量头与样品表面接触稳定，避免轻微晃动；7. 根据测量软件的指引，按照设定的测量路径逐个测量点进行测量；8. 确保每个测量点均稳定测量三次以上，确保结果的可靠性；9. 检查并记录每个测量点的测量结果，并进行统计分析。

五、数据处理与结果输出1. 根据测量软件提供的数据处理功能，对测量结果进行修正与筛选；2. 根据测量需求，选择所需的测量参数并进行数据统计和分析；3. 生成符合要求的测量报告，并输出到指定位置；4. 存档并备份测量数据，以备后续需求。

六、设备维护与保养1. 每次使用后，清理设备表面，确保设备干燥、无尘和无杂质；2. 定期进行设备的检查和维护，包括润滑、紧固、清理和校准；3. 若发现设备异常或故障，应立即停止使用并通知相关人员进行修理；4. 定期进行设备的校准和验证，以保证测量结果的准确性。

三坐标操作使用规程概述三坐标测量仪器是一种高精度的测量设备，广泛应用于各种工业制造领域中。

为了保证三坐标测量仪器正常运行和准确测量，制定三坐标操作使用规程十分必要。

本文将详细介绍三坐标操作使用规程，包括什么是三坐标操作、三坐标操作的基本要求、操作注意事项等。

什么是三坐标操作三坐标操作是指在三坐标测量仪器上进行的所有操作，包括启动、校准、测量、保存测量数据等。

在三坐标操作中，使用者需要根据三坐标设备的规格和操作手册，了解三坐标的基本配置和最佳操作方法，以确保准确测量目标物体的尺寸和形状。

三坐标操作基本要求设备安全操作在操作三坐标测量仪器之前，使用者应该确保设备状态良好，如下：•仔细检查机器表面是否有损坏。

•检查操作面板和其他设备的所有部分是否紧固和整齐。

•检查全电路是否接正，以及是否符合安全标准。

•检查设备地线是否符合安全标准。

设备前期准备在进行三坐标操作之前，需要进行的准备工作包括：•开启三坐标测量仪器并调整相应设置。

•确保检测头的正确连接和调校。

•放置待测物体并进行适当的定位。

•准确测量待测物体的荷重重心。

测量操作流程进行三坐标操作之前，需要了解测量操作流程，以确保正确高效地完成工作。

该流程通常包括：•安装样品并校准检测头。

•建立新测量点或设置旧测量点。

•设置和调整测量参数。

•进行测量操作。

•根据测量结果进行调整，并保存测量数据。

操作注意事项•在使用过程中，需要遵循使用说明书中给出的操作流程。

•在测量时要准确把握测量的范围和准确性，不能出现过度或不足的情况。

•对于不同的使用程序，需要正确选择所需的程序，并按照操作说明进行操作。

•在设备运行中，要避免丢失数据和崩溃的情况，如出现异常情况，要及时停止设备并进行排查。

•操作完成后，应在设备中清空数据防止对下一次检测带来干扰。

结语三坐标操作使用规程是保证三坐标测量仪器正常运行和准确测量的重要规范。

在运行操作过程中，要严格遵照该规程进行操作，准确检测样品的尺寸和形状，保障工业制造的质量和生产效率。

三坐标测量机使用操作规程一、安全操作规范1.操作人员应穿戴好个人防护装备，包括防护眼镜、防护手套等。

2.在使用三坐标测量机前，必须对其进行全面检查，确认设备正常运行。

3.操作人员需熟悉三坐标测量机的各项功能和操作方法，并接受相关培训。

4.操作人员应经常检查设备连接线路和电源线是否正常，如发现问题及时上报。

5.在使用过程中，要保持机器周围环境整洁，消除火源、易燃物等安全隐患。

二、三坐标测量机操作步骤1.打开电源：将电源线插入电源插座，打开电源总开关。

2.开机操作：按下开机按钮，等待系统启动完成。

3.进入软件系统：选择合适的测量软件，按照提示进入测量界面。

4.加载零件：将待测零件放置在三坐标测量机的工作台上，并夹紧固定。

5.确定测量模式：根据实际需要选择合适的测量模式，如手动、自动或半自动。

6.配置测量参数：根据待测零件的尺寸、形状等特征，选择合适的测量参数。

7.执行测量程序：根据测量需求，执行相应的测量程序进行测量。

8.数据处理：待测量完成后，对测量数据进行处理，包括数据分析、图像显示等。

9.保存数据：对测量结果进行保存，确保数据的可靠性和完整性。

10.关机操作：测量完成后，按照操作规范进行关机操作。

三、维护保养规范1.定期清洁：根据实际使用情况，定期对三坐标测量机进行清洁工作，特别是工作台和探头等部件。

2.保持放置环境干燥：三坐标测量机应放置在干燥、通风良好的环境中，以防止机器受潮。

3.避免碰撞：在操作和移动过程中，要注意避免机器碰撞，以防损坏机器。

4.定期校准：三坐标测量机应定期进行校准工作，以确保测量结果的准确性。

5.设备保险：对于长时间不使用的机器，应及时对其进行保险，以免发生意外损坏。

四、故障处理1.设备故障的判断：对于设备出现的故障，要进行故障的判断和分析，找出故障的原因。

2.故障的排除：根据故障的性质和情况，采取相应的措施进行故障的消除。

3.故障报告：对于无法解决的故障，操作人员应及时上报，并提供必要的资料和信息。

三坐标操作使用规程一、引言三坐标操作是一种精密测量技术，广泛应用于制造业中的产品质量控制。

正确使用三坐标操作是确保产品尺寸与设计要求相符的关键。

本文旨在介绍三坐标操作的使用规程，以帮助操作人员准确、高效地进行测量工作。

二、操作准备1. 准备测量工件：清洁并固定待测工件，确保其表面没有污垢或损伤，并使其固定牢固。

2. 打开仪器电源：确认仪器工作正常，进行仪器校准。

三、测量原点设定1. 确定测量坐标系：根据工件的设计要求，选择合适的坐标系，并在仪器软件中设置。

2. 设定测量原点：通过合适的工具，在工件上标记测量原点，并在软件中进行原点设定。

四、基准平面测量1. 选择基准平面：根据工件的设计，确定需要测量的基准平面，例如平面度、垂直度等。

2. 设定基准平面：在软件中选择基准平面，并设定测量参数。

将测量探针与基准平面接触并测量，记录测量结果。

五、尺寸测量1. 选择测量尺寸：根据工件的设计要求，确定需要测量的尺寸，例如直径、长度等。

2. 设定测量参数：在软件中设定测量参数，如测量点的数量、测量深度等。

3. 进行测量：将测量探针与工件接触，并依次测量每个测量点，记录测量结果。

六、形状测量1. 选择测量特征：根据工件的设计要求，确定需要测量的形状特征，如圆度、平行度等。

2. 设定测量参数：在软件中设定测量参数，如测量点的数量、测量深度等。

3. 进行测量：将测量探针与工件接触，并按照测量参数进行测量，记录测量结果。

七、数据处理与分析1. 数据导出：将测量数据导出到电脑或存储设备中，以备后续分析使用。

2. 数据分析：使用专业的数据分析软件，对测量数据进行分析，如绘制测量结果图表、计算尺寸偏差等。

八、报告生成与归档1. 报告生成：根据分析结果，生成测量报告，包括工件的测量数据、尺寸偏差分析、形状特征评估等。

2. 报告审核：由专业人员对生成的报告进行审核，确保准确性和完整性。

3. 报告归档：将测量报告归档并妥善保存，以备查阅和追溯需要。
