质量流量计从安装到打开时的十个安装步骤介绍

质量流量计安装要求流量计是如何工作的质量流量计作为精密的测量仪表，有着特别高的安装要求。

在安装时首先要明确安装的位置，在安装传感器的时候，要保护好传感器不受损坏。

还要做好减振工作，当然，还质量流量计作为精密的测量仪表，有着特别高的安装要求。

在安装时首先要明确安装的位置，在安装传感器的时候，要保护好传感器不受损坏。

还要做好减振工作，当然，还有一些其他的注意事项，下面的文章都有实在说明。

质量流量计安装的位置1）安装位置应阔别能引起管道机械振动的干扰源，如工艺管线上的泵等。

假如传感器在同一管线上串联使用，应特别防止由于共振而产生的相互影响，传感器间的距离至少大于传感器外形尺寸宽度的三倍。

2）传感器的安装位置应注意工艺管线由于温度变化引起的伸缩和变形，特别不能安装在工艺管线的膨胀节相近。

假如安装在膨胀节相近，由于管道伸缩会造成横向应力，使得传感器零点发生变化，影响测量精准度。

3）传感器的安装位置应阔别工业电磁干扰源，如大功率电动机、变压器等，否则传感器中测量管的自谐振动会受到干扰，速度传感器检测出来的微弱信号有可能被淹没在电磁干扰的噪声中。

传感器应阔别变压器、电动机至少5 米以上的距离。

4）传感器的安装位置应使管道内流体始终保证充分传感器测量管，且有确定憋压，这就要求安装位置应在管道的低端。

安装过程中其它注意事项1）传感器在安装到工艺管线上之前，应首先确认传感器的速度传感器线圈、驱动线圈的直流电阻以及铂电阻温度计的电阻值是否正常。

2）传感器安装法兰必需与管道法兰同轴连接，这样才能减小安装应力，保证测量精度。

安装时应保证管道支撑物只支撑工艺管道，禁止用传感器支撑工艺管道。

应保证传感器外壳悬空，不与任何物体接触。

3）传感器安装在工艺管线上时应保证管道系统与传感器上游、下游侧各两个位置的稳固支撑物坚固连接，全部螺纹连接处必需紧固，夹紧工艺管道有助于减弱潜在的振动干扰。

4）在安装过程中，应避开利用传感器外壳搬动传感器。

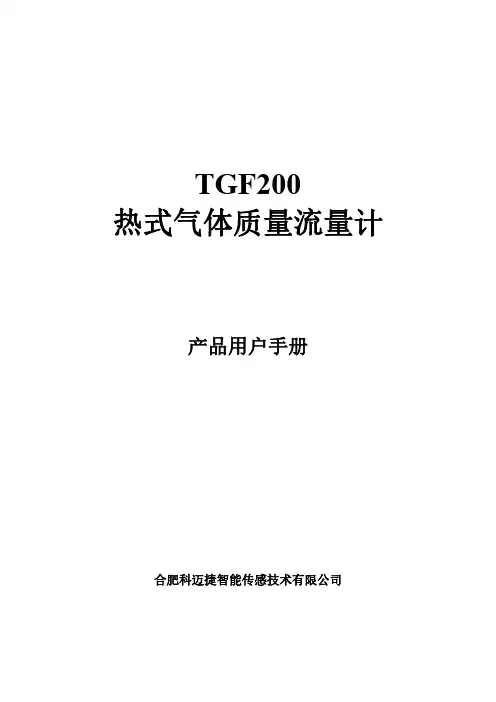

TGF200热式气体质量流量计产品用户手册合肥科迈捷智能传感技术有限公司热式气体质量流量计尊敬的用户：欢迎使用本公司产品。

请在使用前详细阅读本说明书，了解和掌握产品的正确安装和使用方法，保证仪表的正确安装和使用，使仪表性能达到最佳效果。

本公司一贯秉承“用户至上”的服务宗旨，在仪表的使用过程中遇到任何问题，请与本公司联系。

擅自修理或更换零部件导致仪表功能损害，本公司将不承担任何责任。

技术支持购买TGF200系列热式气体质量流量计后，如果需要获得本产品的最新信息或者本公司其他产品信息，您可以通过以下方法获取：●访问我们的网站：●拨打公司电话：+86-0551-********●使用E-mail：supports@销售信息如果需要购买本产品，您可以通过以下方法获取：联系电话：+86-0551-********网址：邮箱:********************联系地址：合肥市高新区望江西路800号创新产业园D2楼二层邮编：230088用户手册Rev1.0热式气体质量流量计修订历史用户手册Rev1.0目录技术支持 (2)销售信息 (2)1产品概述 (5)1.1装箱单 (5)1.2贮存注意事项 (5)1.3测量原理 (5)2安装 (6)2.1安装环境注意事项 (6)2.2安装的基本要求 (6)2.3流量计插入管道方向的选择 (8)2.4安装步骤 (10)3现场显示型用户界面 (11)3.1显示屏介绍 (11)3.2显示数据的单位 (11)4接线 (12)4.1RS485接线 (12)4.2脉冲接线 (12)4.34~20mA接线 (13)4.3.1三线制4~20mA (13)4.3.2四线制4~20mA (13)4.4连接combox (14)5APP使用方法 (15)5.1安装须知 (15)5.2安装APP (15)5.3登陆 (15)5.3使用 (15)5.3.1连接设备 (15)5.3.2主界面 (16)6RS485Modbus通信功能介绍 (17)6.1接口规范 (17)6.2通信命令 (17)6.3CRC校验码计算 (18)6.4仪表浮点数据格式 (18)6.5仪表浮点数据字节顺序 (18)6.6通信举例 (19)7声明 (20)附录 (21)测量性能 (21)结构尺寸图： (22)用户手册Rev1.01产品概述TGF200热式气体质量流量计在出厂前必须通过严格检验。

FCT070质量流量计模块使用入门一、基本工作原理FCT070质量流量计模块采用热式质量流量计原理进行气体流量测量。

其基本原理是通过热敏电阻的温度变化来测量流过敏感元件的气体流量。

当气体通过热敏电阻时，气体会带走热量，导致电阻温度下降。

根据温度下降的幅度，可以推算出气体的流量。

二、安装步骤1.准备工作：确保你已经购买了FCT070质量流量计模块，并且了解了所需的电气和机械接口要求。

2.电气接口：将流量计模块的电源线和信号线连接到相应的电气接口。

确保连接的正确性和稳定性。

3.机械接口：根据你的实际需求，选择适当的机械接口和管路连接方式。

确保连接的紧密和密封。

4.固定安装：使用螺丝或其他固定件将流量计模块固定在所需的位置上。

确保固定的牢固和稳定。

三、使用方法1.设置参数：根据你的需要和实际情况，设置流量计模块的相关参数。

这些参数包括单位选择、量程范围、显示精度等。

你可以通过使用连接到计算机的软件或者使用设备上的操作按钮来进行参数设置。

2.校准操作：在使用流量计模块之前，需要进行校准操作。

校准过程中，你需要提供已知流量的标准样品，流过流量计模块，并将示数记录下来。

根据记录的示数和已知流量值，进行校准系数的计算和设定。

3.流量测量：在完成校准操作后，你可以开始进行实际的流量测量。

将待测气体通过流量计模块并记录示数。

根据校准系数和示数值，可以得出准确的流量值。

四、注意事项1.安全操作：在进行安装和使用操作时，要遵循安全操作规程，确保设备和人员的安全。

2.清洁维护：定期清洁和维护流量计模块，确保其正常工作和准确测量。

3.温度和湿度：在选择安装位置时，要考虑环境的温度和湿度对仪器的影响，避免温度和湿度极端的地方安装。

4.环境条件：要根据流量计模块的技术规格和使用要求，选择合适的使用环境条件，比如温度、压力等。

总结：。

质量流量计操作手册仪表位号：109-FT-00002（质量流量计--EMERSON）仪表型号：1700R12ADFMZZZ回路描述：氢气自CSPC来故障描述：DCS只显示瞬时量，不显示累计量;累积量需要清零;累计量单位需要由KG改为T；流量计零点标定；过程压力偏离标定压力，需进行压力补偿；流量计送检或更换核心处理器注意事项及操作步骤；具体步骤如下：1.DCS只显示瞬时量，不显示累计量故障处理过程DCS设置的1是瞬时量，4是累计量，质量流量计需要和DCS设置一致，修改步骤如下：HART Application→Detailed Setup(详细设置)→Config Outputs(组态输出)→HART Output(HART 输出)→Variables assignment(变量设置)→只要1（质量瞬时流量）与4（质量累计流量）能对上，DCS显示正常；注意：1和3是一致的，1变3则变；1不变，3不可修改2.累积量清零处理过程：HART Application→Process Variables(被测变量)→Totalizer Cntrl(累计控制)→Reset Mass Total(复位质量累计器)→SEND3.累计量单位需要由KG改为T故障处理过程注意：累计量单位不能直接修改，需要修改瞬时量的单位（由KG/H 修改成T/H）,累计量单位会自动由KG调整成THART Application→Basic Setup(基本设置)→PV unit(PV单位)→选中T/H→SEND4.流量计零点标定过程最好表头标零步骤如下：手操器标零步骤：HART Application→Diag/Services(诊断/维护)→Calibration(标定)→Auto zero(自动标零)注意:通介质标零，停介质不能标零，因为停介质时不能保证满管（先开上游阀，稍开下游阀，过介质，关下游阀，再关上游阀，保证介质满管）。

5.过程压力偏离标定压力，压力补偿操作步骤：确定管道压力为2.5MPa左右，取平均压力值2.5MPa；接上375手操器，进入菜单（下图）启动压力补偿，输入流量系数、密度系数、标定压力，选择静态方式、输入静态压力，禁止压力轮询，即可。

流量计使用指南说明书一、产品简介流量计是一种用于测量液体或气体的流量的仪器，它广泛应用于工业、农业、石油、化工等领域。

本产品使用指南将为用户提供准确详细的操作步骤，助您正确使用流量计，提高工作效率。

二、安装要求1. 选择合适的位置：流量计应安装在离主管道适当距离的稳定位置，以确保测量的准确性。

2. 连接管道：将流量计与管道进行牢固连接，接口应严密，不得有泄漏。

3. 起始调零：在使用流量计之前，应进行起始调零操作，以确保后续测量的准确性。

三、操作步骤1. 打开流量计电源，并确认指示灯是否亮起。

2. 进入菜单界面，依次设置测量单位、流速范围和报警参数等，根据实际需要进行调整。

3. 进行测量操作：根据流量计的型号和功能，选择合适的测量方法，按照相应步骤进行操作。

4. 确认测量结果：流量计将显示实时测量结果，确保结果准确可靠。

5. 关闭流量计电源，结束使用。

四、常见问题解决方法1. 测量结果异常：检查是否有漏气或漏液现象，重新校准流量计，保持管道清洁。

2. 操作错误：仔细阅读说明书，按照操作步骤进行操作。

3. 存储异常：检查流量计的存储功能是否正常，如有问题，请联系厂家技术支持。

五、维护保养1. 定期清洁流量计：使用软布擦拭流量计外壳，确保表面干净整洁。

2. 避免冲击：流量计为精密仪器，应避免剧烈震动或冲击，防止损坏。

3. 定期校准：根据使用频率和要求，定期对流量计进行校准，确保测量结果准确可靠。

六、安全注意事项1. 使用过程中如发现异常情况或故障，应立即停止使用，并联系专业人员进行维修或更换。

2. 避免流量计被高温、低温、潮湿或腐蚀性物质所接触，以免损坏设备。

3. 请勿未经授权进行拆卸或维修，以免造成二次损伤。

七、售后服务本公司提供完善的售后服务，在保修期内，对质量问题提供免费维修或更换服务。

详细的售后服务政策请参考售后服务文件。

八、结束语本使用指南仅为流量计用户操作提供参考，并不能包含所有细节和情况。

流量计安装施工方案一、前期准备1.根据设备的相关要求，选择合适的流量计型号和规格，并核对设备的数量。

3.提前与现场相关部门（如生产部门、设备维护部门）沟通，确定施工时间和现场布置方案。

4.在施工前，需要对现场进行检查和评估，确保现场环境符合设备的要求，如管道清洁、安全设施完善等。

5.分配施工人员，并进行必要的培训，确保施工人员熟悉流量计的安装步骤和注意事项。

二、施工准备1.按照设备的要求，准备合适的安装工具，如扳手、橡胶垫片、螺丝刀等。

2.对流量计进行初步检查，确保设备完好无损。

3.确认现场的供电和地线情况，并对设备的电缆进行检查。

4.准备适当数量的安装辅助材料，如密封胶、螺栓等。

三、现场施工1.将流量计放置在安装位置，并使用水平仪进行校准。

2.接好电源线，并进行绝缘处理，确保安全可靠。

3.根据流量计的要求，进行管道的切割和连接。

4.使用适当的工具和方法，将流量计与管道连接，确保连接紧固且无漏水。

5.安装好流量计后，对设备进行功能测试，确认设备能够正常工作。

6.完善设备的连接，如电缆的固定和绝缘，确保设备长期稳定运行。

7.进行仪表调零和校准，确保流量计的测量准确。

四、施工验收和后期维护1.对安装工作进行验收，确认流量计安装符合要求。

2.清理现场，对施工过程中产生的垃圾和杂物进行清理。

3.填写施工记录和维修记录，记录施工过程和设备的维护情况。

4.开展设备的定期维护和检查工作，确保设备的长期稳定运行。

5.若设备出现故障或异常情况，及时进行维修和处理，确保设备正常运行。

以上是流量计安装施工方案的详细步骤，通过合理的前期准备、准确的施工工艺和严格的验收标准，可以确保流量计安装工作的质量和效果。

在施工过程中要注重安全，严格遵守相关的施工规范和操作规程，确保施工人员的安全和设备的稳定运行。

气体质量流量计使用说明书使用说明书一、概述气体质量流量计是一种测量气体质量流量的仪器，可用于各种工业和实验室应用。

本使用说明书将详细介绍气体质量流量计的使用方法和注意事项。

二、产品特点1. 高精度：该气体质量流量计采用先进的传感技术，能够精确测量气体质量流量，保证数据准确性。

2. 宽测量范围：此气体质量流量计的测量范围广泛，可适用于各种气体流量测量需求。

3. 稳定可靠：该气体质量流量计采用优质材料制造，具有良好的耐腐蚀性和耐高温性能，可在恶劣的工作环境中长期稳定工作。

三、使用步骤1. 连接气源：将气体质量流量计与气源管道连接，确保连接紧固，无泄漏。

2. 打开气源：打开气源阀门，使气体流经气体质量流量计。

3. 设置参数：按照需要测量的气体种类和流量范围，在仪器上设置相应的参数。

4. 读取数据：待气体质量流量计稳定后，读取显示屏上的数据，即可得到气体质量流量的测量结果。

四、注意事项1. 安装位置：应选择在无振动、无强磁场干扰的环境中安装气体质量流量计，避免影响其正常工作。

2. 清洁保养：定期清洁仪器的传感器和管道，避免堵塞或污染影响测量准确性。

3. 防护措施：对于易燃易爆气体的测量，请采取相应的防护措施，避免发生意外。

4. 使用环境：请确保气体质量流量计工作环境温度在规定范围内，避免温度过高或过低影响仪器正常使用。

5. 注意事项：在使用过程中，需遵循操作手册上的注意事项，谨慎操作，以确保人员安全和仪器正常运行。

五、故障排除1. 仪器显示异常：若仪器显示异常或无法正常工作，请检查电源和连接情况，确保电源正常供应和连接无误。

2. 测量误差大：若测量误差大，可进行标定或校正，确保仪器的准确性。

3. 其他故障：若遇到其他故障无法排除，请联系售后服务人员进行维修或更换。

六、技术支持如需更多有关气体质量流量计的技术支持或售后服务，请联系以下方式：电话：XXX-XXXXXXX邮箱：*************七、免责声明1. 本使用说明书仅供参考，实际操作前请详细阅读产品说明书。

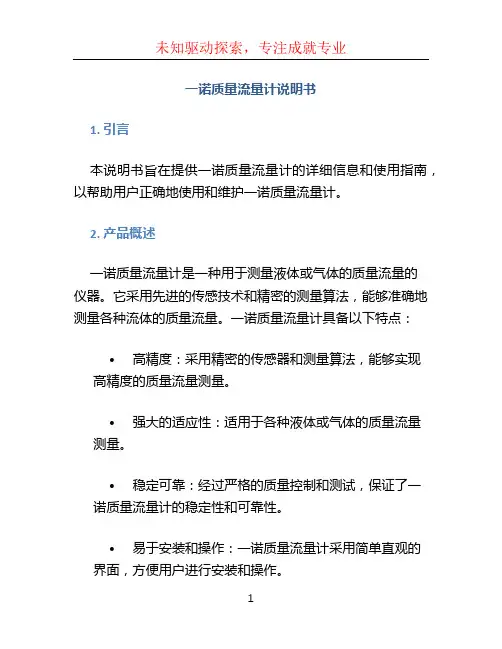

一诺质量流量计说明书1. 引言本说明书旨在提供一诺质量流量计的详细信息和使用指南，以帮助用户正确地使用和维护一诺质量流量计。

2. 产品概述一诺质量流量计是一种用于测量液体或气体的质量流量的仪器。

它采用先进的传感技术和精密的测量算法，能够准确地测量各种流体的质量流量。

一诺质量流量计具备以下特点：•高精度：采用精密的传感器和测量算法，能够实现高精度的质量流量测量。

•强大的适应性：适用于各种液体或气体的质量流量测量。

•稳定可靠：经过严格的质量控制和测试，保证了一诺质量流量计的稳定性和可靠性。

•易于安装和操作：一诺质量流量计采用简单直观的界面，方便用户进行安装和操作。

3. 技术规格以下是一诺质量流量计的主要技术规格：•测量范围：0-1000 kg/h•测量精度：±0.5% FS•工作温度范围：-40°C至70°C•工作压力范围：0-10 MPa•连接方式：法兰连接或螺纹连接•电源电压：24V DC•输出信号：4-20mA或RS485 MODBUS 4. 安装与操作4.1 安装一诺质量流量计的安装步骤如下：1.确保安装环境符合要求，避免阳光直射、有腐蚀性物质和电磁干扰的环境。

2.根据流量计的连接方式选择合适的法兰或螺纹连接接口。

3.使用适当的工具将流量计固定在安装位置上，确保其稳固连接。

4.连接电源线。

5.进行通电测试，检查流量计是否正常工作。

4.2 操作一诺质量流量计的操作步骤如下：1.打开电源开关，确保流量计正常供电。

2.使用控制界面上的按钮或旋钮设置相关参数，如单位、量程范围等。

3.确保流体进入流量计的流道，并确保流体的温度和压力处于正常范围内。

4.监测流量计的读数，确保质量流量测量的准确性。

5.定期进行校准和维护，保持流量计的正常运行。

5. 注意事项•在安装和操作过程中，请遵循相关的安全操作规程，并使用适当的防护设备。

•请勿将流量计暴露在高温或低温环境中，以免影响其正常工作。

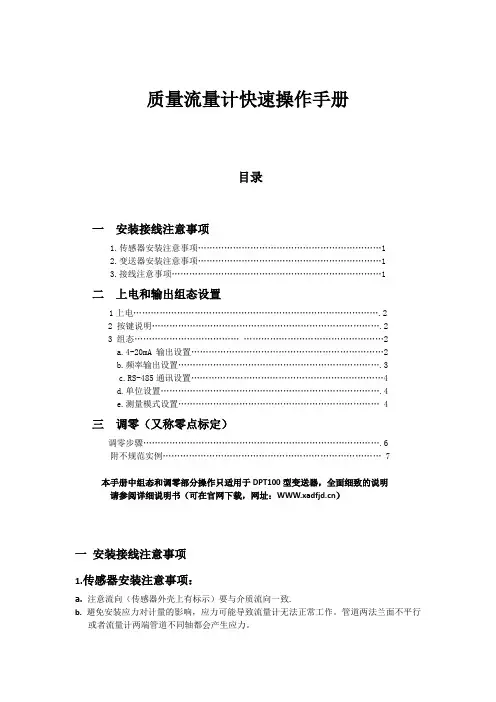

质量流量计快速操作手册目录一安装接线注意事项1.传感器安装注意事项 (1)2.变送器安装注意事项 (1)3.接线注意事项 (1)二上电和输出组态设置1上电 (2)2 按键说明 (2)3 组态 (2)a.4-20mA 输出设置 (2)b.频率输出设置 (3)c.RS-485通讯设置 (4)d.单位设置 (4)e.测量模式设置 (4)三调零（又称零点标定）调零步骤 (6)附不规范实例 (7)本手册中组态和调零部分操作只适用于DPT100型变送器，全面细致的说明请参阅详细说明书（可在官网下载，网址：）一安装接线注意事项1.传感器安装注意事项：a. 注意流向（传感器外壳上有标示）要与介质流向一致.b.避免安装应力对计量的影响，应力可能导致流量计无法正常工作。

管道两法兰面不平行或者流量计两端管道不同轴都会产生应力。

c.测量液体时传感器测量管部分朝下，测量气体时朝上。

测液体时最低点安装或安装在上升流段。

测气体时高点安装或安装在下降流段。

尽量不要旗式安装。

d.传感器应安装在调节阀上游，应远离泵、大功率电机。

e.传感器两边工艺管道应加支撑，如管道振动剧烈应用软连接隔离振动。

f.传感器外壳必须悬空，不能与地面、墙面伴热管道等接触，地面与传感器外壳之间不能有支撑物。

g.流量计上下游应设置截止阀并设置旁通，因为流量计再首次投用时需要调零，在传感器出现故障时也需要拆下调校或维修。

2.变送器安装注意事项：a.应安装在方便观察、操作、维护和拆装的地方，分体式应距离传感器尽量近一些。

b.注意避免阳光直射，尤其不能直射显示屏，会影响显示屏正常寿命。

c.远离大功率电机。

切记不能安装在振动基座上。

安装地点环境温度不能高于50℃。

注：变送器与传感器必须一一对应，他们的出厂编号是对应的，如果搞混了对精度影响可能很大！3.接线注意事项：a.电源线和信号线连接请打开后盖进行连接，注意电源端子的电源标志，如24VDC 误接220VAC将导致变送器电源板损坏。

流量计的安装在压缩空气系统中，常用的流量计主要有三类，热式流量计、涡街流量计和锥塔流量计。

热式流量计涡街流量计锥塔流量计热式流量计的安装相对后两种要简单很多，可以采用带压打孔的方式加装球阀后插入即可，该种流量计的安装不需要停气，而后两种流量计的安装，则需要停气切断管道进行安装。

在一般的工业现场热式流量计和涡街流量计最为常见，而锥塔流量计一般为单位对流量计算要求较为严格的情况下才采用。

三种流量计的安装方法和注意事项如下：热式流量计的安装和相关准备和注意事项：一、开始安装前的准备二、选择合适的安装位置1、安装位置为何如此重要？2、合适安装位置的考虑三、安装步骤四、安装后的核查五、该种流量计安装常见的错误六、具体的实际操作请详见知道录像视频（播放文件）涡街流量计的安装和相关注意事项：一、安装要求：二、安装条件：三、安装步骤：四、注意事项：五、实际图片：锥塔流量计的安装和相关注意事项：对于塔形流量计，一次传感器部分是指流量计本体如何与工艺管道连接的工作、尽管流量计有多种结构形式，如：管道式、夹装式、对焊式等。

如果描述不作特殊说明，安装方法是等同的。

由于流量计具有对流体流动状态整流的功能，因此一次传感器部分的安装要求远不孔板等相对宽松的多。

由于流量计是管段式，它与工艺管道的同轴度、垂直度无严格的要求。

1、管道法兰式：是指流量计两端有安装法兰。

与工艺管道两端同规格的安装法兰（也称用户法兰）连接，是比较常用的结构形式，适用的口径（DN50mm～3000mm）。

此种形式适用于节流装置与差压变送器分体安装时选用，一般常用于测量蒸汽流量时使用，在测量其他高温介质时也可以使用。

2、法兰夹装式：用于小口经流量计的安装形式，每台流量计玉工艺管道只需2片法兰。

法兰与工艺管道焊接在一起，再把流量计夹装在两法兰之间。

此中安装方法与涡街流量计（≤300mm）安装方法相同。

3、管道对焊式：是指塔形流量计与工艺管道无法兰连接（流量计本体无法兰），安装时直接把流量计与工艺管道焊接在一起。

流量计安装施工技术方案流量计是指通过测量流体在管道内流动的速度和流量来实现对流体流量的测量的仪器。

它广泛应用于石油、化工、冶金、电力、环保等领域，对于掌握和管理流体流动信息具有重要意义。

流量计的安装施工技术方案决定了流量计的测量精度和可靠性，下面将详细介绍流量计的安装施工技术方案。

一、施工准备工作1.了解流量计的型号、规格和技术参数，根据流量计的特点选择适合的安装位置。

2.准备必要的工具和仪器设备，如螺丝刀、扳手、电线钳、电压表等。

3.检查管路的完好性和平整度，确保安装的稳固性。

4.了解现场环境情况，如温度、压力和介质的性质，并进行相应的防护措施。

二、安装位置的选择1.流量计的安装位置应选择在长直管道的直线段上，远离弯头、阀门和其他流场干扰设备。

2.安装位置应尽量避免震动和冲击，避免高温、低温和腐蚀等恶劣环境。

3.安装位置应具备充足的空间，方便日后维护和管理。

三、安装步骤1.清洗管道：在安装前，首先应对管道进行清洗，确保管道内无任何杂质和污物。

2.支架安装：根据流量计的尺寸和重量，选择适当的支架进行安装，确保支架稳固可靠。

3.焊接和连接：根据流量计的连接方式，采用合适的焊接或连接技术进行管道和流量计的连接。

焊接时需注意焊接质量和焊口的完整性。

4.电气连接：根据流量计的接线图，进行电气连接，确保电气连接可靠。

在电气接线时需注意接线的正确性和安全性。

5.安装支撑架和保护罩：在适当的位置安装支撑架和保护罩，保证流量计的稳定和安全。

6.调试和校准：完成流量计的安装后，进行流量计的调试和校准工作，确保流量计的测量精度和准确性。

四、验收和维护1.进行验收测试：安装完成后，进行流量计的验收测试，验证流量计的测量性能是否符合预期要求。

2.记录安装信息：对流量计的安装信息进行详细的记录，包括安装位置、安装日期、施工单位等信息，方便后期维护管理。

3.定期维护：对流量计进行定期检查和维护工作，确保流量计的正常运行。

维护工作包括清洗、校准、更换零部件等。

致流量仪表分公司用户的公开信尊敬的用户：感谢您长期以来对重庆川仪的支持!重庆川仪已全面贯彻并实施GB/T24001标准，我们期望所采取的旨在保护环境的活动得到您的支持与配合。

建议您：1．在仪表使用前一定要对安装使用说明书进行了解。

并严格按照安装说明书的要求进行安装使用。

避免安全事故发生。

2．对仪表的安装、运输、使用、贮存、返修以及报废处置一定要符合法律法规环保的相关要求。

3．妥善保管易燃、易爆或有毒有危害的危险物品，采取相应防范措施，防止在储运过程中发生火灾，爆炸或溅漏事故。

造成对环境的污染。

4．在施工过程中。

优先考虑采用无污染或少污染的施工设备、先进的施工方法等，不得采用国家或地方已禁止使用的施工设备、施工方法；在施工过程中，采取必要的措施降低噪音污染。

并对施工现场的废弃物妥善处置。

5．我公司服务人员将严格遵守公司的规章制度，并按照相关要求进行规范操作，可能就环境保护方面会对责方施加影响，希望得到您的积极配合。

让我们一起努力，保护环境，保护我们生存的地球。

重庆川仪自动化股份有限公司流量仪表分公司本说明书详细介绍我公司科里奥利质量流量计的外形结构、设计原理、产品规格、产品安装等内容。

在安装操作前，请务必仔细阅读此说明书。

产品依据以下标准：GB3836.1-2010爆炸性环境第1部分：设备通用要求GB3836.2-2010爆炸性环境第2部分：隔爆型“d”GB3836.4-2010爆炸性环境第4部分：由本质安全型“i”保护的设备GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4-2006电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB4208-2008外壳防护等级（IP代码）产品符合GB/T31130-2014科里奥利质量流量计国家标准，均已通过相关防爆认证。

未经允许不得擅自更换相关零部件，防止功能受损。

且传感器与转换器必须配套使用。

在安装前，必须要先切断主电源。

目录第一章传感器安装 (2)1.1 概述 (2)1。

2 安装注意事项 (2)1.3 传感器的安装方向 (3)1.4 电气连接注意事项 (4)第二章仪表接线与上电 (5)2.1 概述 (5)2。

2 变送器的型号识别。

(5)2.3 变送器与传感器连接 (6)2.4 最大布线距离 (7)2.5 电源规格 (8)2。

6 变送器、显示组件方向调整 (9)2.7 变送器输出 (11)第三章流量计组态 (14)3。

1 概述 (14)3。

2 组态项目 (14)3。

3 变送器的显示器面板结构 (15)3.4 组态过程变量的测量单位 (15)3。

5 组态变送器的毫安输出 (16)3。

6 组态变送器的脉冲/频率输出 (16)3.7 变送器的回路测试 (17)3.8 显示器菜单功能 (3)3.9 流量计调零 (26)第四章流量计投用及报警状态 (27)4。

1 流量计投用 (27)4。

2 获取报警 (27)附录 1 报警代码含义表 (28)附录2 核心处理器检查 (33)附录3 传感器检查 (34)附录4 软件版本 4.x变送器的显示器菜单 (36)第一章传感器安装1。

1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点,尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置,节约安装成本.1.2 安装注意事项1.2。

1 安装位置应避免电磁干扰。

传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。

1。

2。

2 工艺管道应对中，两侧法兰应平行.严禁用传感器硬行拉直上、下游工艺管道,否则将影响测量甚至损坏传感器。

另外在两侧的工艺管道近法兰处(约2~10倍管径处）应有稳固的支撑.1。

2。

3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态.使用流量计下游的调节阀进行流量控制。

气体质量流量计使用说明书1. 安装与准备1.1 安装步骤1.2 设备调试在安装气体质量流量计之前，需要先确认电源、气管路连接正常，无泄漏等现象。

然后按照以下步骤进行设备调试：零点标定：将气体质量流量计放置在无气流的空气中，观察显示面板上的读数，调整零点旋钮，使读数为零。

量程调整：根据实际需求，调整量程旋钮，使流量计的测量范围与实际需求相匹配。

误差修正：在已知流量的情况下，对流量计进行误差修正，以提高测量精度。

2. 使用方法2.1 基本操作开机使用：将电源开关拨至“开”位置，按下“启动”按钮，流量计开始工作。

关机操作：将电源开关拨至“关”位置，按下“停止”按钮，流量计停止工作。

参数设置：通过操作面板上的按键，可以设置气体类型、流量单位、报警阈值等参数。

显示界面：气体质量流量计的显示面板上会实时显示当前流量、累计流量、气体温度和压力等数据。

2.2 高级设置在基本操作的基础上，气体质量流量计还具有一些高级设置功能，如自动校零、自动量程调整、自诊断等。

这些功能可以通过操作面板上的菜单键进行选择和设置。

3. 故障诊断与排除3.1 常见问题流量计无法开机：可能是电源连接不良或设备故障导致，需要检查电源线和流量计本身是否存在问题。

流量计显示异常：可能是由于传感器故障、信号处理电路问题或显示屏损坏等原因引起，需要进行相应的检查和维修。

管路漏气或堵塞：可能是由于连接不当或管道质量问题导致，需要检查管道连接处并清理堵塞物。

3.2 故障码解读当气体质量流量计出现故障时，会在显示面板上显示故障码。

根据不同的故障码，可以判断出故障的原因和位置，方便进行维修。

4. 保养与维护4.1 清洁与保养定期清理气体质量流量计的表面和进气口，以保持清洁，避免灰尘和杂质的干扰。

每半年对流量计进行一次维护保养，包括检查管道连接、清理内部灰尘等。

4.2 定期检查每月检查一次气体质量流量计的电源线和气管路连接，确保无松动或泄漏现象。

每半年检查一次流量计的零点和量程调整，以确保测量准确度。

爱默生质量流量计简明使用手册爱默生质量流量计是一种用于测量流体流量的仪器，它通过测量流体在管道内的压差来计算流量，因此可以应用于各种流体，包括液态和气体。

此外，它还可以测量流体的密度和温度，因此具有多种功能。

本文将为您介绍爱默生质量流量计的使用方法。

1.预备工作在使用爱默生质量流量计之前，需要进行一些预备工作。

首先，需要选择一个合适的测量位置，在该位置安装爱默生质量流量计。

其次，需要确认管道的材质和尺寸，以确保使用正确的流量计型号。

最后，需要将流量计与显示仪器及控制系统连接，以使其正常运行。

2.操作步骤在完成预备工作之后，需要按照以下步骤进行操作：1) 打开仪器电源，待仪器自检完成后，显示屏上将出现测量数据。

2) 根据实际需要选择流量计的工作模式，可以选择热式、磁式等不同的模式。

3) 设置流量计的参数，包括流体密度、温度、压力等参数。

这些参数可以通过仪器进行自动检测，也可以手动进行设置。

需要注意，参数设置的准确性将直接影响流量计的精度。

4) 等待一段时间，直至流量计稳定后，可以开始进行实际测量。

此时，可以通过显示屏上的数据记录流量、密度、温度等信息。

5) 当流量计工作过程中出现异常情况时，应及时进行维护和检修。

例如，当显示屏上出现异常数据或出现告警提示时，需要关闭流量计的电源，并进行相应的处理。

3.注意事项使用爱默生质量流量计时需要注意以下几点：1) 测量时应保持管道内部干净，并定期清洗管道和流量计，以确保准确测量数据。

2) 测量过程中应及时处理流量计出现的故障和异常，以避免影响测量结果。

3) 测量数据在质量控制和检验方面具有重要作用，应妥善保存并定期进行校准。

同时，需要遵守相关法规和法律要求，确保数据的合法性和可靠性。

4.结论爱默生质量流量计是一种高精度、高效率的流量测量仪器，可广泛应用于各种流体的测量。

使用时需要注意操作规程和注意事项，并定期进行维护和检修，以确保准确和可靠的测量结果。

希尔思S401热式质量流量计安装步骤希尔思S401）热式质量流量计）安装步骤请遵守以下安装步骤，以确保安装正确。

确定传感器插入的深度传感器的探头必需插在管道的中心位置，因此探头测量杆上有一个刻度。

为了确保安装在正确的位置，请依据下面的描述计算插入深度希尔思S401热式质量流量计安装步骤替代安装方法对于更大的管径（大于200mm），传感器可以选择插入100mm作为替代安装方法。

这就能使一个传感器用于全部管道尺寸。

注意：此种方法需要在自带显示器上或通过服务软件进行设置。

首先请察看外壳或测量杆上的流量方向标志。

它必需与压缩空气或气体的流动方向一致。

1.关闭球阀。

2.确保连接螺纹保护住传感器探头。

（如左图所示）。

3.安装前在流量传感器）的螺纹处垫上“O”型密封圈。

4.将连接螺纹紧拧在球阀上，并将气体流动方向与传感器设定方向一致。

5.打开球阀。

6.参考测量杆上刻度，轻轻地移动传感器到确定好的插入深度。

7.拧紧锁紧帽，使流量传感器不能被管道中的压力移动。

但不要拧得过紧，要能手动移动传感器测量杆。

8.借助于方向对准工具，确保实际的气体流向与箭头方向一致。

传感器的对准角度偏差不应大于2°。

请看下一页的图示。

9.用20…30Nm的力拧紧锁紧帽。

10.zui后请再检查一遍插入深度。

由于气体压力较大，测量杆有时可能被推出来一些。

希尔思S401热式质量流量计安装步骤拆卸传感器1.握住流量传感器。

2.松开连接螺纹的锁紧帽。

3.渐渐拔出测量杆，直到可以读取刻度上“10”的值。

4.关掉球阀。

5.松开连接螺纹并卸下流量传感器。

希尔思S401热式质量流量计模拟输出该传感器有一个范围为4..20mA的模拟信号输出。

这个输出范围可以更改，以匹配所需的测量范围。

标准的范围为0到zui大流量。

不同尺寸管径的相应流量可以在附录表中查看。

若需其它的输出范围，请联系制造商。

希尔思S401热式质量流量计脉冲输出该传感器每计量到一个单位的累积量就发出一个脉冲。
