质 量 流 量 计 的 安 装 注 意 事 项

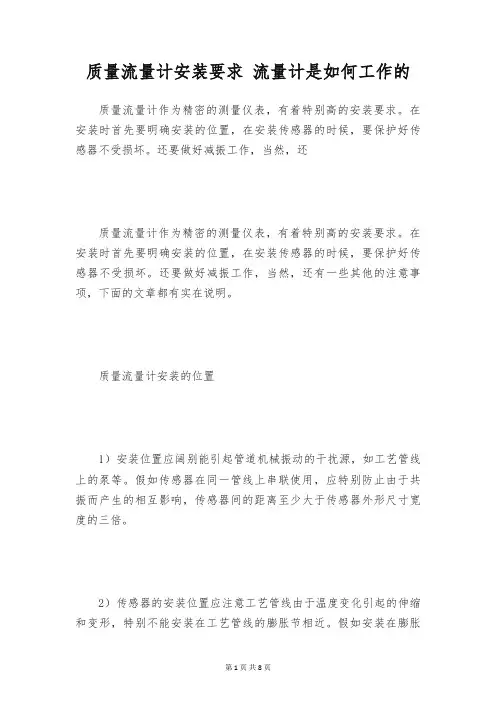

质量流量计安装要求流量计是如何工作的质量流量计作为精密的测量仪表，有着特别高的安装要求。

在安装时首先要明确安装的位置，在安装传感器的时候，要保护好传感器不受损坏。

还要做好减振工作，当然，还质量流量计作为精密的测量仪表，有着特别高的安装要求。

在安装时首先要明确安装的位置，在安装传感器的时候，要保护好传感器不受损坏。

还要做好减振工作，当然，还有一些其他的注意事项，下面的文章都有实在说明。

质量流量计安装的位置1）安装位置应阔别能引起管道机械振动的干扰源，如工艺管线上的泵等。

假如传感器在同一管线上串联使用，应特别防止由于共振而产生的相互影响，传感器间的距离至少大于传感器外形尺寸宽度的三倍。

2）传感器的安装位置应注意工艺管线由于温度变化引起的伸缩和变形，特别不能安装在工艺管线的膨胀节相近。

假如安装在膨胀节相近，由于管道伸缩会造成横向应力，使得传感器零点发生变化，影响测量精准度。

3）传感器的安装位置应阔别工业电磁干扰源，如大功率电动机、变压器等，否则传感器中测量管的自谐振动会受到干扰，速度传感器检测出来的微弱信号有可能被淹没在电磁干扰的噪声中。

传感器应阔别变压器、电动机至少5 米以上的距离。

4）传感器的安装位置应使管道内流体始终保证充分传感器测量管，且有确定憋压，这就要求安装位置应在管道的低端。

安装过程中其它注意事项1）传感器在安装到工艺管线上之前，应首先确认传感器的速度传感器线圈、驱动线圈的直流电阻以及铂电阻温度计的电阻值是否正常。

2）传感器安装法兰必需与管道法兰同轴连接，这样才能减小安装应力，保证测量精度。

安装时应保证管道支撑物只支撑工艺管道，禁止用传感器支撑工艺管道。

应保证传感器外壳悬空，不与任何物体接触。

3）传感器安装在工艺管线上时应保证管道系统与传感器上游、下游侧各两个位置的稳固支撑物坚固连接，全部螺纹连接处必需紧固，夹紧工艺管道有助于减弱潜在的振动干扰。

4）在安装过程中，应避开利用传感器外壳搬动传感器。

质量流量计安装注意事项
1. 安装位置选择：质量流量计的安装位置应尽可能靠近流体介质的进口处，避免管道安装位置存在需求，确保测量数据的准确性。

2. 管道准备：在安装质量流量计之前，需要对管道进行准备工作，包括清洗管道、排除管道中的空气以及确保管道内无杂质等。

3. 安装方向：质量流量计应按照箭头指示的流动方向进行安装，确保流体顺利通过测量装置，避免逆流或者旋转流等异常情况发生。

4. 管道直径：质量流量计的安装管道直径要与测量管道直径相匹配，避免因直径不匹配引起的测量误差。

5. 弯头和阀门：在安装质量流量计时，应尽量避免在测量装置前后设置弯头或者阀门等流动阻力大的装置，以免影响流量计的测量精度。

6. 温度和压力：质量流量计应在适宜的温度和压力范围内使用，安装时要考虑到流体介质的温度和压力，选择适合的质量流量计型号。

7. 地震防护：对于地震频发地区，安装质量流量计时应考虑到地震防护措施，确保流量计在地震时不会受到破坏或影响测量精度。

8. 维护保养：质量流量计安装后，需定期进行维护保养工作，包括清洗和校准等，以确保测量数据的准确性和稳定性。

9. 安全注意：在安装质量流量计时，注意操作安全，避免与流体介质接触产生危险或造成损坏。

确保按照相关安全规定和标准进行操作。

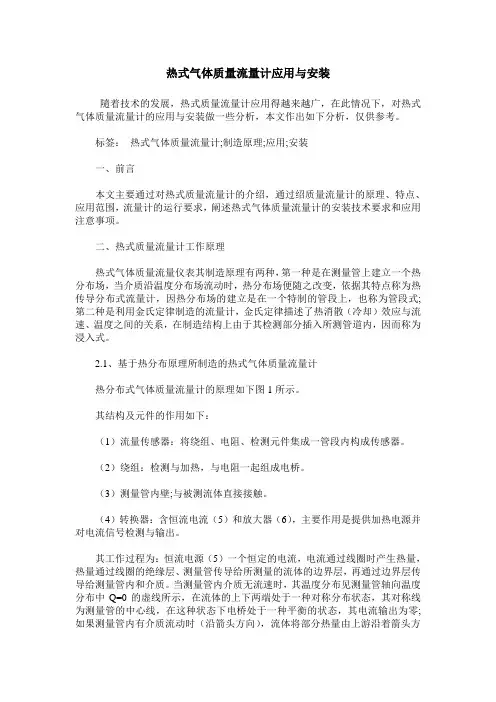

热式气体质量流量计应用与安装隨着技术的发展，热式质量流量计应用得越来越广，在此情况下，对热式气体质量流量计的应用与安装做一些分析，本文作出如下分析，仅供参考。

标签：热式气体质量流量计;制造原理;应用;安装一、前言本文主要通过对热式质量流量计的介绍，通过绍质量流量计的原理、特点、应用范围，流量计的运行要求，阐述热式气体质量流量计的安装技术要求和应用注意事项。

二、热式质量流量计工作原理热式气体质量流量仪表其制造原理有两种，第一种是在测量管上建立一个热分布场，当介质沿温度分布场流动时，热分布场便随之改变，依据其特点称为热传导分布式流量计，因热分布场的建立是在一个特制的管段上，也称为管段式;第二种是利用金氏定律制造的流量计，金氏定律描述了热消散（冷却）效应与流速、温度之间的关系，在制造结构上由于其检测部分插入所测管道内，因而称为浸入式。

2.1、基于热分布原理所制造的热式气体质量流量计热分布式气体质量流量计的原理如下图1所示。

其结构及元件的作用如下：（1）流量传感器：将绕组、电阻、检测元件集成一管段内构成传感器。

（2）绕组：检测与加热，与电阻一起组成电桥。

（3）测量管内壁;与被测流体直接接触。

（4）转换器：含恒流电流（5）和放大器（6），主要作用是提供加热电源并对电流信号检测与输出。

其工作过程为：恒流电源（5）一个恒定的电流，电流通过线圈时产生热量，热量通过线圈的绝缘层、测量管传导给所测量的流体的边界层，再通过边界层传导给测量管内和介质。

当测量管内介质无流速时，其温度分布见测量管轴向温度分布中Q=0的虚线所示，在流体的上下两端处于一种对称分布状态，其对称线为测量管的中心线，在这种状态下电桥处于一种平衡的状态，其电流输出为零;如果测量管内有介质流动时（沿箭头方向），流体将部分热量由上游沿着箭头方向带给下游，从而改变了温度的分布（温度分部见测量管轴向温度分布中实线所示），温度改变导致检测电阻值的改变，电桥处于一种不平衡状态，产生电流输出，由电桥测出两组线圈电阻值的变化，进而求得两组线圈平均温度差ΔT。

气体质量流量计安装要求以气体质量流量计安装要求为标题，我们将介绍气体质量流量计的安装要求，确保其正常运行和准确测量气体流量。

1. 安装位置选择气体质量流量计的安装位置应选择在气体管道的直线段上，避免有弯头、球阀等对流体流动产生干扰的设备。

同时，应避免安装在有振动、冲击或温度过高的区域，以保证测量的稳定性和准确性。

2. 安装方向气体质量流量计一般有箭头指示流动方向，安装时应确保箭头指向气体的流动方向。

若安装反向，会导致测量结果错误。

3. 安装前准备在安装气体质量流量计之前，需要进行管道的清洗和排空，以防止管道中存在杂质和气体混合物对流量计造成影响。

同时，要确保管道内没有漏气现象，以免测量结果失准。

4. 安装方法气体质量流量计一般有法兰连接和螺纹连接两种安装方式。

在安装时，应根据具体情况选择合适的安装方式，并确保连接紧固可靠。

同时，要注意不要使流量计受到过大的力或弯曲，以免损坏流量计。

5. 密封要求安装气体质量流量计时，需要使用密封垫片或密封胶等材料，确保连接处的密封性能。

密封不良会导致气体泄漏或干扰，影响测量结果的准确性。

6. 电缆布线气体质量流量计需要与控制系统进行连接，因此在安装时需要合理布线，保证电缆不被弯曲或受到过大的张力。

同时，还要注意将电缆与高压电缆或强电磁场的干扰源分开，以避免干扰信号的产生。

7. 地面支撑对于较大型的气体质量流量计，需要设置地面支撑或固定架，以保证流量计的稳定性和安全性。

支撑结构要牢固可靠，能够承受流量计的重量，并且不会对流量计的测量结果产生影响。

8. 校准和调试安装完气体质量流量计后，需要进行校准和调试工作。

校准是为了验证流量计的准确性和精度，通常需要使用标准气体进行比对。

调试是为了调整流量计的参数和设置，使其适应不同工况的要求。

总结：在安装气体质量流量计时，应选择合适的位置和安装方向，进行必要的准备工作。

安装过程中要注意连接紧固和密封性能，合理布线和设置支撑结构。

流量计如何安装流量计安装条件及注意事项流量计（Flow meter）是一种用于测量流体（液体或气体）流速和流量的仪器。

它广泛应用于各个工业领域，如化工、电力、石油、水处理、环保等。

正确安装流量计至关重要，以下是流量计安装的条件和注意事项。

流量计安装条件：1.安装位置：流量计应安装在流体管线上，且位置不应有过多的波动和振动。

管线附近不应有弯曲、分叉和收缩等情况，以免影响流体的稳定流动。

2.管道尺寸：流量计的安装尺寸应与管道尺寸匹配。

安装前需确认管道口径、管材和管道压力，以确保流量计的尺寸和参数与管道相符。

3.流体状态：流量计的安装应考虑流体的状态，如液体的粘度、温度、压力和含有的固体颗粒等。

4.安全环境：流量计的安装环境应满足安全要求，特别是在易燃易爆场所或高温环境中，需选择适用于该环境的防爆流量计。

流量计安装注意事项：1.管道清洁：在安装流量计之前，需确保管道内部干净。

若管道内有杂质、沉积物或气泡，将影响流量计的准确性和长期稳定性。

2.安装位置：流量计应安装在水平或垂直方向，安装时注意传感器或探头是否与管壁垂直接触，以确保测量准确。

3.连接密封：在连接流量计和管道时，应使用适当的密封件，保证连接紧密，以避免泄漏和误差。

4.排放要求：若流量计需要作为一部分安装在管道中，则应设计合理的排放系统，以确保管道正常排放。

5.供电和接线：对于电子式流量计，正确接线和稳定的供电是保证正常运行的必要条件。

接线和供电应严格按照产品说明书进行。

6.安全防护：对于易燃易爆场所的流量计安装，需采取相应的防爆措施，例如使用防爆外壳、符合防爆标准等。

7.定期维护：流量计需要定期维护和检查，以确保其长期的准确性和性能稳定。

8.选择合适的类型：根据实际需要选择合适的流量计类型，如滑片流量计、涡轮流量计、电磁流量计、超声波流量计等。

在安装流量计之前，最好请专业人员参与。

安装流量计需要根据具体的应用场景和要求进行，以上只是一些基本条件和注意事项，实际安装中可能还会存在其他细节问题。

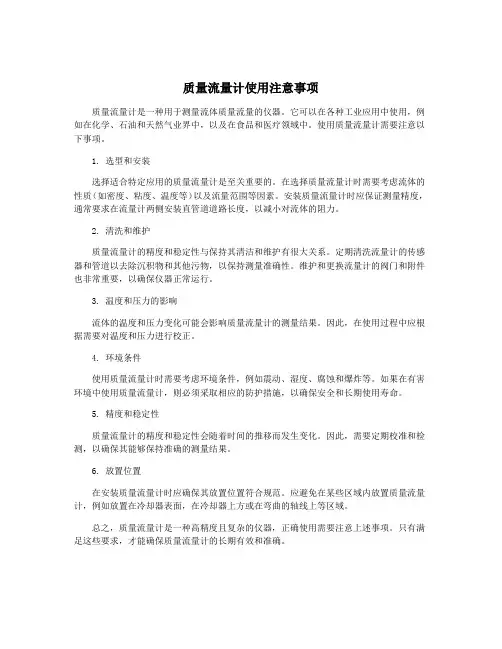

质量流量计使用注意事项
质量流量计是一种用于测量流体质量流量的仪器。

它可以在各种工业应用中使用，例如在化学、石油和天然气业界中，以及在食品和医疗领域中。

使用质量流量计需要注意以下事项。

1. 选型和安装
选择适合特定应用的质量流量计是至关重要的。

在选择质量流量计时需要考虑流体的性质（如密度、粘度、温度等）以及流量范围等因素。

安装质量流量计时应保证测量精度，通常要求在流量计两侧安装直管道道路长度，以减小对流体的阻力。

2. 清洗和维护
质量流量计的精度和稳定性与保持其清洁和维护有很大关系。

定期清洗流量计的传感器和管道以去除沉积物和其他污物，以保持测量准确性。

维护和更换流量计的阀门和附件也非常重要，以确保仪器正常运行。

3. 温度和压力的影响
流体的温度和压力变化可能会影响质量流量计的测量结果。

因此，在使用过程中应根据需要对温度和压力进行校正。

4. 环境条件
使用质量流量计时需要考虑环境条件，例如震动、湿度、腐蚀和爆炸等。

如果在有害环境中使用质量流量计，则必须采取相应的防护措施，以确保安全和长期使用寿命。

5. 精度和稳定性
质量流量计的精度和稳定性会随着时间的推移而发生变化。

因此，需要定期校准和检测，以确保其能够保持准确的测量结果。

6. 放置位置
在安装质量流量计时应确保其放置位置符合规范。

应避免在某些区域内放置质量流量计，例如放置在冷却器表面，在冷却器上方或在弯曲的轴线上等区域。

总之，质量流量计是一种高精度且复杂的仪器，正确使用需要注意上述事项。

只有满足这些要求，才能确保质量流量计的长期有效和准确。

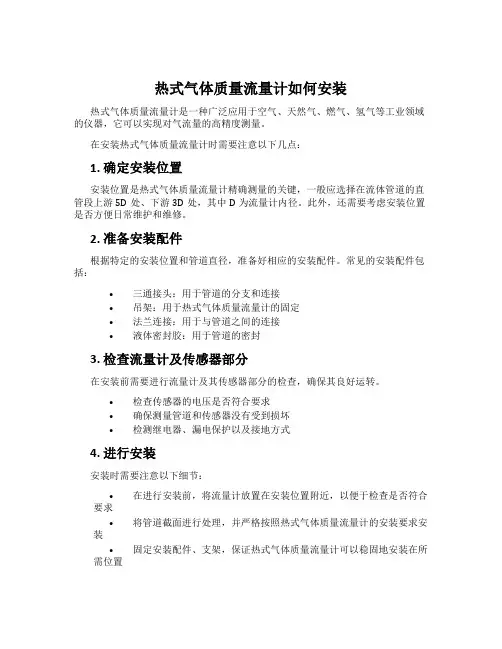

热式气体质量流量计如何安装热式气体质量流量计是一种广泛应用于空气、天然气、燃气、氢气等工业领域的仪器，它可以实现对气流量的高精度测量。

在安装热式气体质量流量计时需要注意以下几点：1. 确定安装位置安装位置是热式气体质量流量计精确测量的关键，一般应选择在流体管道的直管段上游5D处、下游3D处，其中D为流量计内径。

此外，还需要考虑安装位置是否方便日常维护和维修。

2. 准备安装配件根据特定的安装位置和管道直径，准备好相应的安装配件。

常见的安装配件包括：•三通接头：用于管道的分支和连接•吊架：用于热式气体质量流量计的固定•法兰连接：用于与管道之间的连接•液体密封胶：用于管道的密封3. 检查流量计及传感器部分在安装前需要进行流量计及其传感器部分的检查，确保其良好运转。

•检查传感器的电压是否符合要求•确保测量管道和传感器没有受到损坏•检测继电器、漏电保护以及接地方式4. 进行安装安装时需要注意以下细节：•在进行安装前，将流量计放置在安装位置附近，以便于检查是否符合要求•将管道截面进行处理，并严格按照热式气体质量流量计的安装要求安装•固定安装配件、支架，保证热式气体质量流量计可以稳固地安装在所需位置•安装好元件后，需要进行整体的检查，确保所有零部件的安装和连接都符合要求5. 进行调试安装完成后，需要进行调试才能确保热式气体质量流量计能够正常工作。

在调试时需要进行以下步骤：•按照热式气体质量流量计的说明书进行操作，如配置、启动流量计•检查程序是否能够正常运行•测试测量精确度，并记录测试数据•检查传统检查表中的事项，如功率消耗，输入输出信号等等通过以上调试步骤，确保热式气体质量流量计能够正常工作。

总之，热式气体质量流量计的安装需要进行仔细的规划和准备，并根据安装要求进行具体操作。

只有正确的安装方法和技术，才能够确保热式气体质量流量计的正常工作，从而满足工业生产和使用的精准需求。

质量流量计的安装注意事项流量计如何操作质量流量计，是一种测量气体流量的仪表，其测量值不因温度或压力的波动而失准，不需要温度压力补偿，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度，由于变送器是以单片机为核心的智能仪表，因此可依据上述三个基本量而导出十几种参数供用户使用。

质量流量计的安装注意事项1、质量流量计是基于振动的原理工作的，而在其工作的过程中又运用了电磁技术进行振动的激励、扭角的检测以及检测信号的处理，因此质量流量计安装的位置不能有大的振动源，也不能安装在变压器、电动机等产生强磁场的设备相近，以防止外界干扰影响其正常工作。

2、质量流量计的安装无直管段要求，但传感器和管道连接时应避开应力存在，假如质量流量计安装过程中，传感器与管道中心线的同心度存在偏差，将导致振动管产生应力，该应力会形成压力、拉力或剪切力影响管道的对准，引起检测探头的不对称性，导致零点变动，影响测量精度 [3，4]。

若管道与传感器同心度偏差过大，则有可能无法调整零点。

因此应实行加固措施稳定仪表相近的管道，在流量传感器安装时应尽量实行软连接的方式，法兰连接螺丝要均匀对称紧固，为减小残存应力的影响，流量传感器在安装好后还要进行零点校准，为便利质量流量计的安装及调零，质量流量计的前端和后端还要安装截止阀。

3、传感器和变送器的连接电缆应使用厂家的专用电缆；变送器接收的是低电平信号，所以电缆不应太长。

变送器安装时确保用于将本质安全的传感器电缆与电源和输出电缆分开的隔板安装到位；要确保传感器接线盒和变送器外壳密封好，以免短路而导致测量误差或者流量计故障。

4、依据流体不同性质选择不同的传感器安装朝向，要始终保持传感器流量管里流体处于充分状态，气体进料测量的质量流量计U 形管朝上，以免测量管内积聚冷凝液；液体进料测量质量流量计U 形管朝下，以免测量管内积聚气体。

智能转换器与电磁流量传感器一同构成电磁流量计进行流量测量，因此在处理转换器故障前，请应首先确认管线流体流动状态、传感器、系统接线等是正常的！仪表无显示a）检查电源是否接通；b）检查电源保险丝是否完好，保险丝的更换应是同型号规格的；c）检查供电电压是否符合要求；d）检查显示器对比度调整是否能够调整，并且调整是否合适；e）假如上述前3项a）、b）、c）都正常，f）当查不出问题时，请将转换器交生产厂维护和修理。

质量流量计安装注意事项及日常维护1、安装质量流量计对前后直管段没有特殊要求，但安装时应完全对中，使用螺栓连接时，要均匀受力，消除外部应力的影响。

装于自下而上流动的垂直管道最为理想，但对于非直形测量管，质量流量计装在垂直管道还是水平管上，取决于管道振动状况和应用条件，可根据要求确定是否加装支撑或基础，用以防止震动造成的失准。

安装场所的选择应避免强电磁干扰，附近不能有变压器、大电机等干扰源。

安装位置必须满足测量管内充满液体，流量计上、下游应装有截止阀以方便调零。

在测量易汽化介质时，应将流量计安装在管道的低点，流量计下游最好装有压力表，以观察在线压力，用以控制适当的背压，防止汽化。

2、注意事项应用于气体时，流量计安装注意事项基本与应用液体时是一致的，但有几个不同的地方需要注意：一是用于气体介质时，不能将流量计置于管道低点位置，最好是使用倒装法，将弯管部分朝上安装；二是气体介质的检测需要提升其介质密度，因此会具备低温、高压、高流速的特性，其对误差影响较液体时更大，可以通过实验测得不同压力下流量计的测量准确度要求，采用软件进行补偿。

同理，温度和流速带来的影响也可以通过同样的方法进行非线性补偿；三是目前国内都是采用水来检定气体介质的科里奥利质量流量计，其与实际使用会有较大偏差，因此在实际使用中，应采用实流进行进一步的校准。

3、日常维护当流量计运用到实际使用中，应对其进行定期检查与维护。

（1）零点漂移是质量流量计在实际运行中的常见问题，尤其是在小流量测量时﹐零点漂移对测量准确度的影响较为严重，所以定期进行零点检查和调整是非常必要的。

（2）按照检定规程的要求，用于贸易计量的质量流量计应进行周期检定，检定周期为1年。

其余使用场景也可根据需求进行检定/校准，这是确保准确度最直接准确的方法。

（3）应经常注意所设置的工作参数是否发生了变化，是否有故障报警，所显示的流量、密度、温度值是否正常，出现异常时就应查看变送器内部设置的各工作参数是否正确。

质量流量计安装及维护注意事项1、安装注意事项1.1 常规安装信息由于OPTIMASS传感器内部采用了窄带数字滤波器和AST（自适应传感器技术）的设计，仪表不受来自外部临近仪表或泵的振动干扰。

因此OPTIMASS质量流量计能够提供高精度和高可靠性。

流量计的精度不受粘度特性的影响。

通常，对于OPTIMASS，无需特殊的安装要求。

但是，还是应该遵守有关流量计安装良好常规工程实践经验。

1）质量流量计通常不需要任何前后直管段。

2）由于仪表有重量，所以推荐使用支架。

3）允许支撑仪表主体。

4）仪表可以水平安装，可以安装在向上倾斜的管道内或垂直安装。

为了获得最佳结果，推荐垂直安装，流动方向向上。

默认情况下，流向+箭头方向，即：如标签所示从左到右。

①水平安装，从左向右流动②垂直安装，向上流动③成角度安装，向上流动④水平安装，流经仪表后长距离垂直下降，不推荐此种安装⑤、⑥垂直安装，装有隔离阀，以标定零点。

推荐将阀门安装在仪表下方以防止停泵时出现回流。

注意：流经仪表后的长距离下降4可导致虹吸，从而出现测量误差。

避免将仪表安装在管线中的最高点。

空气或气体会在此处积聚导致测量出错。

2、启动连接电源之前，先检查是否按照规范安装了仪表带有传感器和信号转换器的流量计装运时已经处于操作准备就绪状态。

所有操作数据也已经在出厂前设置完毕接通电源后，自检查开始执行，之后流量计立即开始流量测量，并显示当前的测量值。

按动▲或▼键可以在显示窗口之间转换。

第一和第二个窗口：测量值显示；（第三个窗口：状态信息列表。

2.1信号转换器的操作方式1）蓝条表示：测量模式当中：标签号设置模式当中：菜单/功能名称2）“X”表示键的按动表示操作中的IR传输；此时4个光敏键无功能3）图形显示面板，背光（白光）4）用于数据无线传输的光接口（输入/输出）5）用于连接KROHNE GDC 总线的插座6）无需打印机壳即可操作信号转换器的光敏键7）第三行显示在此显示为条形图8）第一和第二行显示不同的测量值显示在此的大号字体仅用于一个测量变值9）以信号表示状态列表中的一条状态信息①如有，表示状态信息②标记表示菜单/功能列表中的位置③上层的菜单（仅设置菜单中带编号）④表示菜单/功能列表的开头和末尾⑤当前菜单⑥在菜单模式下不显示⑦下一个可选菜单⑧当前菜单/功能（仅设置菜单中带编号）⑨工厂设置符号⑩当前功能（子功能）的出厂预设置值（仅为参考，不能改变）⑪当前功能（子功能）⑫当前设置的值、单位或功能（被选中时，显示为蓝底白字）⑬允许值范围指示灯⑭允许的值范围，仅适用于数字值或下一个功能⑮更改功能（子功能）的指示灯；上下滚动功能（子功能）列表时可以简单检查更改的数据。

安装质量流量计需要注意什么流量计操作规程质量流量计是基于科里奥利力的原理而设计的。

流体流过测量管时，假如测量管以某一频率振动，则振动的测量管相当于一个匀速转动的参考系，由于流体与测量管具有相对质量流量计是基于科里奥利力的原理而设计的。

流体流过测量管时，假如测量管以某一频率振动，则振动的测量管相当于一个匀速转动的参考系，由于流体与测量管具有相对运动，所以会受到科里奥利力的作用。

那么质量流量计安装需要注意什么？（1）安装方式。

测量传感器可以是垂直安装，这样可使悬浮的固体颗粒下沉，夹杂的空气或其他气体的气泡上浮，保证原油测量精度，另外检测管可以完全排空，防止结垢和堵塞。

（2）安装场所。

可以将流量计安装在上升管道的最低部位，这样可避开在检测管内聚集气体，同时又可获得确定的背压。

（3）避开流出口无节流装置，保证测量装置工作时，始终充分流体。

（4）确定不要将传感器安装在强大电磁物的相近，以防测量管电磁激励系统受干扰。

（5）在户外安装时，要注意最高的环境温度，利用防风雨栅，避开直接日晒雨淋。

（6）温度波动大和环境潮湿（外部安装），仪表可能会产生冷凝。

在这样的环境下，要正确安装仪表罩壳，电缆入口导管要拧紧，确保密封。

凡是温度变化猛烈的地方，必需用干燥的仪表风吹拂电子部件区域。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

电磁流量计是一种依据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，接受单片机嵌入式技术，实现数字励磁，同时在电磁流量计上接受CAN现场总线。

电磁流量计是一种依据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，接受单片机嵌入式技术，实现数字励磁，同时在电磁流量计上接受CAN现场总线。

质量流量计快速操作手册目录一安装接线注意事项1.传感器安装注意事项 (1)2.变送器安装注意事项 (1)3.接线注意事项 (1)二上电和输出组态设置1上电 (2)2 按键说明 (2)3 组态 (2)a.4-20mA 输出设置 (2)b.频率输出设置 (3)c.RS-485通讯设置 (4)d.单位设置 (4)e.测量模式设置 (4)三调零（又称零点标定）调零步骤 (6)附不规范实例 (7)本手册中组态和调零部分操作只适用于DPT100型变送器，全面细致的说明请参阅详细说明书（可在官网下载，网址：）一安装接线注意事项1.传感器安装注意事项：a. 注意流向（传感器外壳上有标示）要与介质流向一致.b.避免安装应力对计量的影响，应力可能导致流量计无法正常工作。

管道两法兰面不平行或者流量计两端管道不同轴都会产生应力。

c.测量液体时传感器测量管部分朝下，测量气体时朝上。

测液体时最低点安装或安装在上升流段。

测气体时高点安装或安装在下降流段。

尽量不要旗式安装。

d.传感器应安装在调节阀上游，应远离泵、大功率电机。

e.传感器两边工艺管道应加支撑，如管道振动剧烈应用软连接隔离振动。

f.传感器外壳必须悬空，不能与地面、墙面伴热管道等接触，地面与传感器外壳之间不能有支撑物。

g.流量计上下游应设置截止阀并设置旁通，因为流量计再首次投用时需要调零，在传感器出现故障时也需要拆下调校或维修。

2.变送器安装注意事项：a.应安装在方便观察、操作、维护和拆装的地方，分体式应距离传感器尽量近一些。

b.注意避免阳光直射，尤其不能直射显示屏，会影响显示屏正常寿命。

c.远离大功率电机。

切记不能安装在振动基座上。

安装地点环境温度不能高于50℃。

注：变送器与传感器必须一一对应，他们的出厂编号是对应的，如果搞混了对精度影响可能很大！3.接线注意事项：a.电源线和信号线连接请打开后盖进行连接，注意电源端子的电源标志，如24VDC 误接220VAC将导致变送器电源板损坏。

插入式热式气体质量流量计的安装注意事项气体质量流量计如何操作插入式热式气体质量流量计是利用热传导原理测量流体流量的仪表。

该仪表接受恒温差法对气体质量流量进行精准测量。

具有体积小、数字化程度高、安装便利、测量精准等优点。

插入式热式气体质量流量计安装注意事项：① 流量计无论垂直安装还是水平安装，均应保持流量计处于水平状态。

② 在不允许意外停气或意外停气必定造成重点不可换回损失的场合，必需设置旁路。

③ 流量计的前方zui少要有10D的直管段，后方zui少要有5D（D为管径）的直管段。

④ 假如仪表安装在室外，应加仪表遮阳罩，避开日晒，雨淋。

⑤ 流量计相近应确认无强磁场，强电场和猛烈机械振动。

⑥ 流量计的静电接地应牢靠，但不可与强电接地共用。

⑦ 四周环境应确认对铝合金无腐蚀作用。

⑧ 确保气体流动方向和流量计上的箭头方向一致。

⑨ 禁止在爆炸环境里进行焊接操作。

⑩ 对焊接有特别要求的环境应依照相关要求进行操作。

禁止将流量计安装在管路中的低位点上，否则简单聚集水和其它杂质。

热式气体质量流量计因其较高的度和牢靠的性能得到了广阔用户的青睐，可用于测量各种形状,材质,管径中不含凝结液体的各种气体。

下面和顺达流量计的技术我，就来给大家认真讲解一下热式气体质量流量计的安装和维护方法，希望可以给大家带来帮忙。

1、一体型安装与连接要求⑴假如转换器安装在室外，需加装仪表箱，避开雨淋、日晒。

⑵禁止安装在猛烈振动的场合，禁止安装在有大量腐蚀性气体的环境。

⑶不要和变频器、电焊机等污染电源的设备共用一个交流电源，必要时，为转换器加装净化电源。

⑷一体型插入式应插入至被测管路轴心，所以，测量杆长度视被测管径大小而定，定货时应说明。

若不能插入至管道轴心，将由厂方供应标定系数，以完成精准测量。

⑸一体型管段式接受法兰连接，符合国标GB/T9119—2000、2、热式气体质量流量计的安装⑴一体型插入式安装由厂方供应管道连接件和阀门。

不可焊接的管道，由厂方供应管道夹具。

注意以下问题：·安装不需要特殊的固定支架，仪表的容器型结构能克服外力的影响。

·测量管振动频率高，确保测量系统不受管道振动的影响。

·只要不产生气蚀现象，测量不受阀、弯通，三通等管件的影响，但流量计最好远离大的干扰源，如泵等大的设备。

安装位置:测量管内有空气或夹带气体时，会产生测量误差，应避免以下安装位置：·流量计安装于管道的最高点·流量计直接安装在向下的放空管上游建议使用一块尺寸小于管道公称直径的限流孔板，以防止测量管被抽空。

安装方向:垂直安装，最佳安装方式为竖直安装图并使流体自下而上流过仪表，这样可以使夹带的固体颗粒下沉，气体经测量管上升，测量管内流体可全部排空，使其不受固体结垢的影响。

水平安装，质量流量计的两根测量管必须水平，正确的安装应使变送器的外壳竖直向上或向下，应避免变送器外壳与管道处于同一水平面上。

质量流量的测量管为弯管。

因此水平安装时，应考虑流体的特性。

(见说明)a 不适于含固体颗粒的流体，以免固体颗粒聚积。

b 不适于含气泡的流体，以免气泡聚积。

介质温度与安装方向为确保变送器安装的环境温度在-20...+60℃范围内，建议以下安装：高温介质：垂直管道：如图1安装水平管道：如图3安装低温介质：垂直管道：如图1安装水平管道：如图2安装零点校正：零点校正只在下列特殊情况下需要：·低流速·在极限过程或操作环境下（例如，流体压力非常高或流体粘度非常大）零点校正一般在满管且管内流体流速为零时进行，可以在传感器前后安装截止阀来满足这一要求。

·正常操作→阀、打开·有泵压时的零校正→阀打开阀关闭·无泵压时零点校正校正→阀关闭阀打开伴温伴热：有些测量介质，需要减少传感器处的热量损失，可使用必要的保温材料进行隔热，既可用电伴热，也可用铜管通热水或蒸汽对传感器进行伴热。

注意：流量计的电子元件不能过热，传感器与变送器之间的连接部件不需要保温，另外，注意安装位置与流体温度的关系系统压力：应确保不发生气蚀现象，因为气蚀现象会影响测量管的振荡，正常条件下测量与水特性相似的流体时不需要采用特殊的测量方法。

质量流量计安装注意什么质量流量计的安装对于仪器的准确性和稳定性具有重要影响，因此需要在安装过程中注意一系列关键因素。

下面我将从安装位置的选择、安装方法和环境要求三个方面，详细探讨质量流量计安装的注意事项。

一、安装位置的选择：1. 流量计与其传感器之间的直管段要求：在流量计的上下游至少要保留一段直管段，以确保在传感器处的流体流速均匀，且避免由于弯头、截管、管套等构筑物引起的流量计误差。

2. 避免污染源和振动源：质量流量计的传感器对污染物和振动非常敏感，应安装在远离可能产生污染物和振动源的位置，以确保测量结果的准确性。

3. 避免高温和低温影响：某些质量流量计对环境温度敏感，应选择避免过高或过低温度影响的安装位置。

二、安装方法：1. 定位准确：在进行安装之前，需要进行必要的测量和标记，确保质量流量计的位置和方向准确无误。

2. 安装平稳：质量流量计应安装在水平平稳的基础上，避免因基础不稳导致的仪器晃动和测量误差。

3. 密封性要好：安装时必须要求将连接接口的螺纹、法兰或密封垫片严格按照规定进行安装，确保传感器与管道之间的密封性。

三、环境要求：1. 温度和湿度要求：在安装质量流量计的环境中，应保持适宜的温度和湿度，避免因环境温度和湿度变化对仪器造成影响。

2. 清洁度要求：在安装地点周围应保持清洁，避免灰尘、湿气、油脂等对质量流量计的污染。

3. 避免电磁干扰：质量流量计的传感器对电磁场非常敏感，应避免电磁源的干扰，如高压电缆、变频器、强磁场等。

总结：质量流量计的正确安装是保证测量准确性和稳定性的关键步骤。

安装时需选择合适的位置、采用正确的方法、满足环境要求，以确保质量流量计正常运行。

注意以上因素，可以有效提高质量流量计的使用寿命和测量精度，从而更好地满足实际的流量测量需求。

正确使用质量流量计必需做好安装及操作规程正确使用质量流量计必需做好安装为了帮忙客户更好的使用质量流量计，我们整理了质量流量计全面的安装说明，希望可以帮忙到大家。

一、质量流量计的安装要求1.对外部环境的要求：质量流量计建议安装在室内，必需安装在室外时，确定要实行防晒、防雨、防雷措施，以免影响使用寿命。

流量计应安装在便于维护和修理，无强电磁干扰与热辐射的场所。

2.对直管段的要求：流量计必需水平安装在管道上，安装时流量计轴线应与管道轴线同心，流向要一致。

质量流量计上游管道长度应有不小于2D的等径直管段，对于流量计安装饰的上下游配管的内径必需与流量计的内径相同。

3.对旁通管的要求：为了保证质量流量计检修时不影响正常生产，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。

流量掌控阀要安装在流量计的下游，流量计使用时上游所装的截止阀必需全开，避开上游部分的流体产生不稳流现象。

4.在安装质量流量计时，用户需另配一对标准法兰焊在前后管道上。

不允许带流量计焊接!安装时，法兰间的密封垫片不能凹入管道内，同时安装流量计前应严格清除管道中焊渣等脏物。

二、质量流量计的传感器安装传感器与大的变送器或电动机之间至少要有0.6m的距离。

由于传感器工作倚靠电磁场，所以确定要避开将传感器安装在大的干扰电磁场相近。

另外，还应认真选择安装位置尽量避开振动。

（1）测量气体时的质量流量计安装位置为不使传感器内部聚集液体，应避开安装在管道的低点。

（2）测量液体时的质量流量计安装位置传感器的安装应能保证液体满管，以便能降低密度变化对测量精准明确度的影响。

而当过程管道需清洁时，安装位置应能保证完全排空液体。

为不使传感器内部聚集气体，应避开将传感器安装在管道系统的较高端。

三、安装方向过程的要求和已布置好工艺管道的位置决议了大多数传感器的安装方向。

虽然传感器的安装角度不影响流量计工作，但应尽可能考虑如下建议：（a）当测量液体时，传感器外壳应朝下安装，以避开空气集聚在流量管内；（b）当测量气体时，传感器外壳应朝上安装，以避开冷凝水集聚在流量管内；（c）当测量液体浆料时，传感器应垂直安装，像一面旗，以避开颗粒聚积在流量管内。

电磁流量计安装注意事项流量计常见问题解决方法电磁流量计安装注意事项1.流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

2.测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。

3.由于感应电压信号是在整个充分磁场的中心中形成的，是管道载面上的平均值因此传感器所需的直管段较短，长度为5倍的管道直径。

4.多种电极及内衬材料，可充分耐腐蚀、耐磨损的要求。

5.HY-LDE转换器接受先进的单片机和表面贴装技术，性能牢靠、精度高、功耗低、零点稳定、参数设定便利，点击中文显示LCD,显示累积流量，瞬时流量、流速、流量百分比等。

6.双向测量系统，可测正向流量，反向流量，接受特别的生产工艺和材料，确保产品的性能在长时间内保持稳定。

电磁流量计安装时测量电极的轴线必需貌似于水平方向，测量管道内应完全充分液体。

流量计的前方少要有5D（D为流量计内径）长度的直管段，后方少要有3D长度的直管段，流体的流动方向和流量计的箭头方向一致。

管道内如有真空会损坏流量计的内衬，需特别注意。

流量计相近应无强电磁场，并有充裕的空间，以便安装和维护。

若测量管道有振动，在流量计的两边应有固定的支座。

测量不同介质的混合液体时混合点与流量计之间的距离少要有30D（D为流量计内径）长度。

为便利今后流量计的清洗和维护，应安装旁通管道。

安装聚四氟乙烯内衬的流量计时，连接两个法兰的螺栓应注意均匀拧紧，否则简单压坏聚四氟乙烯内衬，用力矩扳手。

1、应安装在水平管道较低处和垂直向上处，避开安装在管道的高点和垂直向下处2、应安装在管道的上升处3、在开口排放的管道安装，应安装在管道的较低处4、若管道落差超过5m,在传感器的下游高位置上安装排气阀5、应在传感器的下游安装掌控阀和切断阀而不应安装在传感器上游6、传感器不能安装在泵的抽吸侧，应安装在泵的出口处7、在测量井内安装流量计的方式电磁流量计是依据法拉第电磁感应定律进行制作的，用来测量管内导电介质体积流量的一种感应式外表，该外表通常选用的是单片机嵌入式技能，完成了数字励磁，同时在电磁流量计上选用CAN现场总线，是较为常见的一种流量计。

质量流量计安装使用说明书1.传感器的安装如图所示，现做以下说明：（1）质量流量计一般安装在水平管道上，主体部分自然垂直向下。

安装时注意流量计上标注的流向标志应与管道中的液体流向相同，如果流向标志因长期使用不清晰时，也可参考图判断传感器流向：当传感器的电缆插座在背面时，流向为从左向右；（2）流量计的上游和下游需安装固定支撑架；（3）安装时要保证流量计的法兰盘与管道中的法兰盘同心，拧固定螺栓时要保证多个螺栓均匀受力，不可强迫对位，以免一次表上产生扭矩或弯矩；（4）流量计下游管道需要有一定的背压，不能直接处于开放状态，防止管道内液体不能充满，造成测量不正确；（5）流量计必须离开地面，也不能与其它物品相接触；（6）流量计上游管道口径可以大于或等于流量计口径，不能小于；（7）测量易气化的液体或低温液体，要将流量计传感器整体加保温材料保护，以免结露或结霜损坏传感器；（8）测量管内有空气或液体中夹带气体时，会产生测量误差，一定要设法避免。

（9）传感器和变送器的编号要一一对应，否则可能产生测量误差。

水平管道：主体朝下，测量液体，出口必须高0.8米以上水平管道：主体朝上，自排空，测量含固体的浆液，出口必须高于流量计最高点0.8米以上垂直管道：旗式安装，自排空，测量液体或浆液，液体必须从下往上流图三传感器安装图2安装环境要求质量流量计是高精度测量仪表，为了保证测量准确度，需保证安装的环境要求：(1)传感器和变送器不得安装在有强磁干扰的区域，否则会影响电路信号，从而影响测量准确度；(2)传感器安装的管道不能有其他振动干扰；(3)对需要安装在户外的情形，要注意最高和最低的环境温度，应当考虑防风遮雨措施，避免风吹雨淋，以提高流量计的工作寿命；流量计变送器输出标准配置的电缆长5米。

电缆是六芯和二芯屏蔽电缆。

3外形传感器图4.1变送器操作说明变送器是质量流量计的电气部分，是控制和显示的核心部件。

流量计的变送器前面板有显示窗口、上翻键、下翻键、回车键和回车同步键。
