我们在安装的时候一定要注意安全，防止意外的发生，不遵守这些安全事项有可能导致严重
伤害或死亡，今天我就给大家说一下安装流量计的时候需要特别注意的事项。
1，安装和维修说明仅供有资质的人员使用。
除了依据操作说明之外，在没有授权的情况下，请不要进行任何维修。
2，在订购罗斯蒙特磁性流量计时，如果包含非标准涂漆选项或非金属标签，则需要考虑静
电放电问题。
为了避免静电电荷积聚，不要使用干布擦拭流量计，也不要使用溶剂清洁流量计。
3，确认传感器和变送器的操作环境与相应的机构认证一致。
4，如果安装在易爆环境中，应确认设备认证和安装技术适用于该环境。
5，为了防止易燃或可燃环境起火，在检修前应断开电源。
6，爆炸危险—切勿在易燃或易爆环境中断开设备。
7，当安装在“Ex”环境、易爆环境、危险区域或已分类的危险区域中时，切勿将罗斯蒙特变
送器连接到非罗斯蒙特传感器。
8，应遵循国家、当地和工厂的标准对变送器和传感器进行正确接地。
接地必须与过程参考
地隔离。
9，如果仪表安装位置附近存在高电压/大电流情况，应确保遵循正确的保护方法，防止杂散
电压/电流通过仪表。
仪表保护不充分可导致变送器损坏，进而导致仪表故障。
10，在管道上进行焊接之前，应从传感器和变送器上完全拆下所有电气连接。
为了最大限度
地保护传感器，可考虑从管线上拆下传感器。
质量流量计测量液体和测量气体时安装的方法哎，说实话质量流量计测量液体和气体时安装这事儿，我一开始也是瞎摸索。
先说说测量液体的时候吧。
我试过好几种位置来安装质量流量计呢。
一开始我像个愣头青似的，随便找个管道位置就往上装，根本不考虑啥特殊情况。
结果那测量数据就像调皮的小孩一样，一会儿高一会儿低，根本不准确。
后来才知道，在液体管道里安装质量流量计得找那个相对平稳的路段，就好比咱在水流比较平缓的河道里才能准确测量水流量，如果是在那种特别湍急或者漩涡很多的地方，肯定测不准。
有一次我把质量流量计安装在一个靠近泵出口的地方，好家伙，泵一打，液体流速忽快忽慢的，那测量的数值简直是乱套了。
还有啊，安装的时候一定要保证流量计这个家伙是水平的，如果歪着斜着就像人站不稳似的，测量出来的液体流量肯定也不对。
我为了让它水平，还专门找了水平仪来校准呢。
再说说测量气体。
这测量气体和液体还不太一样。
我第一次安装的时候，就按照测量液体的经验直接装了，那错误犯得可真是低级啊。
对于气体来说，流量计最好安装在管道的直段部分，而且这个直段得长一点才行，就像汽车得在直直的道路上开一段才能准确测量速度一样。
要是在管道拐弯或者有各种配件的附近安装，那气体流态乱糟糟的，全是气旋啥的，测量的数据就没个准儿。
另外，气体在管道里可能会含有一些杂质或者水分之类的东西，所以有的时候还得在前面加一些过滤器或者干燥器啥的，像给气体做一个清洁美容一样，把那些不好的东西去掉，这样才能保证质量流量计能好好工作。
不过这过滤器和干燥器的安装位置我还有点吃不准，有时候不同的系统可能还需要调整的，这一点我也还得再摸索摸索。
反正无论是测量液体还是测量气体，安装质量流量计都得多试几次，多总结经验，可不能脑袋一热就按照一个套路去做。
我现在觉得每一次安装就像是一场小冒险，得小心谨慎地找出最合适的安装方法。
罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。
质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。
Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。
由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。
当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。
由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。
传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。
在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。
这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

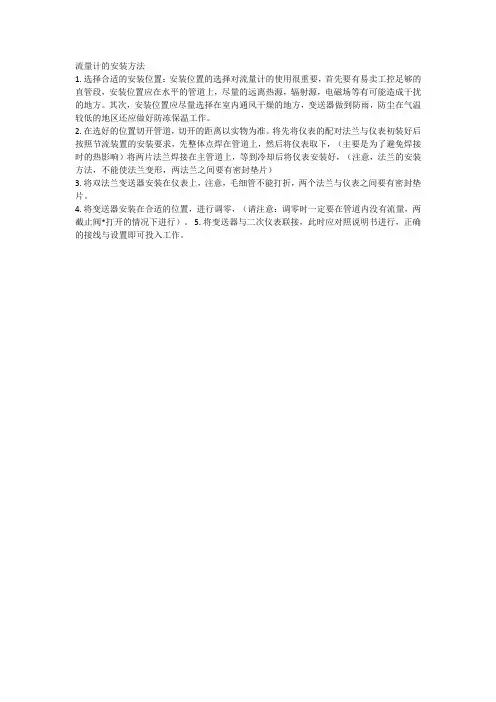

流量计的安装方法
1.选择合适的安装位置：安装位置的选择对流量计的使用很重要，首先要有易卖工控足够的直管段，安装位置应在水平的管道上，尽量的远离热源，辐射源，电磁场等有可能造成干扰的地方。
其次，安装位置应尽量选择在室内通风干燥的地方，变送器做到防雨，防尘在气温较低的地区还应做好防冻保温工作。
2.在选好的位置切开管道，切开的距离以实物为准。
将先将仪表的配对法兰与仪表初装好后按照节流装置的安装要求，先整体点焊在管道上，然后将仪表取下，（主要是为了避免焊接时的热影响）将两片法兰焊接在主管道上，等到冷却后将仪表安装好，（注意，法兰的安装方法，不能使法兰变形，两法兰之间要有密封垫片）
3.将双法兰变送器安装在仪表上，注意，毛细管不能打折，两个法兰与仪表之间要有密封垫片。
4.将变送器安装在合适的位置，进行调零，（请注意：调零时一定要在管道内没有流量，两截止阀*打开的情况下进行）。
5.将变送器与二次仪表联接，此时应对照说明书进行，正确的接线与设置即可投入工作。
安装质量流量计需要注意什么流量计操作规程质量流量计是基于科里奥利力的原理而设计的。
流体流过测量管时，假如测量管以某一频率振动，则振动的测量管相当于一个匀速转动的参考系，由于流体与测量管具有相对质量流量计是基于科里奥利力的原理而设计的。
流体流过测量管时，假如测量管以某一频率振动，则振动的测量管相当于一个匀速转动的参考系，由于流体与测量管具有相对运动，所以会受到科里奥利力的作用。
那么质量流量计安装需要注意什么？（1）安装方式。
测量传感器可以是垂直安装，这样可使悬浮的固体颗粒下沉，夹杂的空气或其他气体的气泡上浮，保证原油测量精度，另外检测管可以完全排空，防止结垢和堵塞。
（2）安装场所。
可以将流量计安装在上升管道的最低部位，这样可避开在检测管内聚集气体，同时又可获得确定的背压。
（3）避开流出口无节流装置，保证测量装置工作时，始终充分流体。
（4）确定不要将传感器安装在强大电磁物的相近，以防测量管电磁激励系统受干扰。
（5）在户外安装时，要注意最高的环境温度，利用防风雨栅，避开直接日晒雨淋。
（6）温度波动大和环境潮湿（外部安装），仪表可能会产生冷凝。
在这样的环境下，要正确安装仪表罩壳，电缆入口导管要拧紧，确保密封。
凡是温度变化猛烈的地方，必需用干燥的仪表风吹拂电子部件区域。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
电磁流量计是一种依据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，接受单片机嵌入式技术，实现数字励磁，同时在电磁流量计上接受CAN现场总线。
电磁流量计是一种依据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，接受单片机嵌入式技术，实现数字励磁，同时在电磁流量计上接受CAN现场总线。
2700/1700面板操作一. 屏幕显示说明:SELECT--- 确认键 SCROLL---- 选择键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零步骤:四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: 报警代码和解决办法。
罗斯蒙特质量流量计中文手册介绍罗斯蒙特质量流量计（以下简称RMF）是一种用于测量液体或气体的流动质量的仪器，它基于科学的质量原理来进行测量，可以实现高精度的流量测量。
RMF主要适用于化工、石油、制药、食品等行业，在工艺流程监测、控制、优化等方面都有广泛应用。
本手册将详细介绍RMF的使用方法、技术参数、注意事项等内容，以方便用户更好地了解和使用此仪器。
使用方法1.连接仪器将RMF连接到需要测量的管道中，安装过程必须符合相关标准要求。
需要注意的是，在连接过程中一定要确保无任何泄漏。
2.电气连接连接仪器的电气线路，确保仪器正常工作。
需要注意的是，接线前必须确保断路器与保险丝符合要求，确保仪器的安全工作。
3.校准进行仪器的校准，根据实际需求选择相应的化验方法，如称量法等。
校准时应当注意仪器本身的方式和要求。
4.开始测量启动仪器，选择合适的测量参数，测量即可开始。
需要注意的是，在测量过程中需遵守相关安全规范和操作说明。
技术参数技术参数值测量范围0-100m/s测量误差0.1%运行温度-40℃~+400℃运行压力-0.1~40MPa电源220VAC±10%注意事项1.连接管道时，需要遵守相关标准要求，确保连接牢固无泄漏。
2.仪器与电气线路的连接时必须符合相关标准要求。
3.在进行校准和测量时，应当注意安全操作，严格遵守相关规范和说明。
4.定期对仪器进行保养和维护，确保其长期稳定运行。
常见问题解答1.什么是RMF？RMF是一种用于测量液体或气体的流动质量的仪器。
2.RMF有哪些技术参数？RMF的主要技术参数包括测量范围、测量误差、运行温度、运行压力、电源等。
3.连接仪器时有哪些需要注意的问题？连接仪器时需要遵守相关标准要求，确保连接牢固无泄漏。
4.使用RMF时需要在哪些方面进行注意？使用RMF时需要在安全操作和规范使用方面进行注意。
同时，也需要进行定期的保养和维护。
RMF作为一种重要的流量测量仪器，在化工、石油、制药、食品等行业中具有重要的应用价值。
差压流量产品手册更具灵活性的流量测量方式“罗斯蒙特差压流量”更具灵活性的流量测量方式应用领域 – 液体，气体，蒸汽流量测量面临的挑战技术标准的不确定性带来的高风险潜在泄漏点带来的安全隐患特殊工况无法实现停车检修双向流、腐蚀介质、小管道流量导致测量难度大读数误差、小流量测量和直管段不足会降低测量精度大管径管道测量带来的高成本测量时压损过大带来的能源损失降低使用风险一体化流量计出厂前通过整体标定保证系统测量精度一体化设计和出厂前泄漏检测可大幅减少泄漏点，从而避免潜在安全隐患严格的原材料管理体系，保证所有物料可追溯，实现产品质量有效控制应对特殊工况针对无法停车检修的工况，可采用在线插拔安装方式一次元件可提供多种不同材质，来应对腐蚀工况面对双向流测量，可根据实际情况，提供更理想解决方案减少运营成本一体化安装可降低施工及维护成本阿牛巴流量计，在保证超强差压信号的前提下，更大程度减少永久压损调整型孔板大幅降低直管段需求，从而降低管道成本性能出色实时动态多参量补偿，提高流量测量精度可提供15年稳定性，15年质保流量计量程比大，适用范围广Rosemount差压流量计的优势13051SMV实时动态补偿实现蒸汽质量流量的精准测量挑战石化行业蒸汽总管线与分支管线流量差值很大，平衡率仅为70%。
由于无法准确计量各装置蒸汽用量，导致很难准确核算能耗成本。
解决方案采用罗斯蒙特3051SMV多参量变送器，测量差压、静压和温度数值，实现实时温压补偿。
同时实时计算动态补偿的质量流量，并修正来自于流量系数、密度、气体膨胀以及粘度的误差，从而提高测量精度。
方案优势提高测量的准确性和可重复性，实现更好的工艺控制通过精确的流量控制，帮助工厂有效的进行能源管理，能耗平衡率达到92%以上2多参量流量变送器大幅提高流量测量精度一流的性能变送器最高精度可达到读数的0.04%一台表可以同时测量并计算六个流量相关的变量：差压、压力、温度、质量/体积流量、热量累积器 兼容不同种类流量测量元件严格的流量计量标准内嵌IAPWS-IF97数据库: 水蒸汽计量全球标准 符合国家标准蒸汽热值输出标准动态补偿为流量方程中多达25个流体变量参数提供实时动态补偿优化能源计量提高收益变送器直接显示补偿后的质量流量或能量流量变送器三合一卓越特性Calendar-Van Dusen 传感器匹配提高温度测量精度提高精度 75%真正的表压传感器更容易标定简化维护小流量信号切除可停止无流量时的累计改善精度差压传感器静压传感器减少管道开孔，降低安装成本易于组态和标定EA 软件实现快速且简单的过程组态 可兼容市面上不同种类的差压流量测量元件节约安装和维护成本3差压变送器压力变送器温度变送器阿牛巴的广泛应用大管道的蒸汽流量精确测量流量计，压损小，测量精度高，不仅精确测蒸汽流量，还可实现蒸汽的热值输出。
涡街流量计安装说明1.流量计安装位臵的选择：○1流量计可以安装在室内或室外，环境温度-20℃—+55℃。
○2流量计安装时表头可以垂直向上、水平或倾斜任何角度，当测量介质温度高于150℃时，表头应水平或垂直向下安装，或选分体形式；当测量液体且流量计安装于垂直或倾斜的管道时，液体流动方向应由下向上。
○3预留足够的前后直管段，是流量计规范安装、正常运行的前提条件之一，在管道设计和施工阶段就应该充分考虑和实施（直管段预留尺寸图参见说明书）。
○4为便于调试、拆装、现场维护流量计方便，表头上方净空间至少为0.5米，若不能保证，安装时应调整径向安装角度。
○5流量计上游应尽量避免安装调节阀和半开阀，可以根据工艺要求在流量计下游5D之后安装。
○6传输距离：电流输出信号最大传输距离1500米，脉冲输出信号最大传输距离1000米。
○7流量计安装在高空管道或地沟、井下（应尽量避免此种安装）时，推荐采用分体结构（最大延长距离10米）。
2.流量计安装步骤：D为表体通径;L为表体长度;M为装配后总长度○1法兰卡装型方法一步骤：/在满足直管段的前提下，截下一段直管，其长度为M-(20±4mm)；（图二） /将装配好的流量计（带法兰、螺栓）卡入管道缺口，对好流量计方向和角度；/在两片法兰的焊缝处点焊定位；/拆下螺栓，取下流量计，将法兰焊好；/装上密封垫片，重新装上表体，上紧螺栓。
○2法兰连接型方法步骤：/在管道上截下一段直管，其长度为L；（图三） /在已截开的管道上焊接好一片法兰，法兰上部相邻的两个螺栓孔位于对称管道中心线两侧，以使表头位于管道正上方；/将流量计放入管道，对准另一片法兰螺栓孔后，移开流量计，将另一片法兰焊好；/装上密封垫片，重新装上表体，上紧螺栓。
注意：以上开孔尺寸为标准安装，工艺复杂的管道环境（例如：表前有变径、阀门、较复杂的弯头连接）需要严格按照直管段预留尺寸图，进行施工设计、安装。
3.温压取样点的安装：（图四）○1温度传感器（PT100）在流量计下游5D后开孔（开孔直径为Ø25），焊好底座，将温度传感器拧紧。
目录第一章传感器安装 (2)1.1 概述 (2)1。
2 安装注意事项 (2)1.3 传感器的安装方向 (3)1.4 电气连接注意事项 (4)第二章仪表接线与上电 (5)2.1 概述 (5)2。
2 变送器的型号识别。
(5)2.3 变送器与传感器连接 (6)2.4 最大布线距离 (7)2.5 电源规格 (8)2。
6 变送器、显示组件方向调整 (9)2.7 变送器输出 (11)第三章流量计组态 (14)3。
1 概述 (14)3。
2 组态项目 (14)3。
3 变送器的显示器面板结构 (15)3.4 组态过程变量的测量单位 (15)3。
5 组态变送器的毫安输出 (16)3。
6 组态变送器的脉冲/频率输出 (16)3.7 变送器的回路测试 (17)3.8 显示器菜单功能 (3)3.9 流量计调零 (26)第四章流量计投用及报警状态 (27)4。
1 流量计投用 (27)4。
2 获取报警 (27)附录 1 报警代码含义表 (28)附录2 核心处理器检查 (33)附录3 传感器检查 (34)附录4 软件版本 4.x变送器的显示器菜单 (36)第一章传感器安装1。
1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点,尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置,节约安装成本.1.2 安装注意事项1.2。
1 安装位置应避免电磁干扰。
传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。
1。
2。
2 工艺管道应对中，两侧法兰应平行.严禁用传感器硬行拉直上、下游工艺管道,否则将影响测量甚至损坏传感器。
另外在两侧的工艺管道近法兰处(约2~10倍管径处）应有稳固的支撑.1。
2。
3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态.使用流量计下游的调节阀进行流量控制。
