80系列质量流量计的的调试指导1.1分体式流量计接线 传感器线侧接线图如下上侧为变送器表头腔室内接线，颜色对应如下:4- grey 灰色5- 屏蔽6- gree n 绿色7- 屏蔽8- yellow 黄色+屏蔽9- pink 粉红色10- 屏敝11- white 白色12- 屏蔽41- 对应线的标号142- 对应线的标号2下侧为传感器侧接线腔室的接线对应关系同上。

电源/信号侧接线图:4 5 6 7 9 W 11 12S1 S1 S2 S2 GND TM TM TT TTc 二 --- c n ------- u A c > --------- u >◎ 41 424 5 6 7 8 9 W 11 12L 二 ------- :: ------------ 匚…巧 -----S1 S1 S2 S2 GNDTM TM TT TTN (LJ LI (L+)a cb d1和2为220伏电源，26 （ +）和27 （-）为4-20毫安信号有源输出，四线制。

参数调试1、 测量单位设置：在测量画面下，按“ E ”，进入主干菜单，按下“ +”或者“-”，选择SYSTEM UNIT （测量单位），按“ E ”进入，出现UNIT MASS FLOW （质量流量单位），按“ +”或 者“-”来选择单位为t/h ，修改完成用“ E ”确认。

接着按E ,然后找到’厂「宀：，用 +或者-修改为to 初次修改选项时会弹出一个权限密码 ACCESS CODE ，用“ + ”或 者“-”输入密码80,按“ E ”确认密码并激活参数修改权限。

同时按+和-返回到主测量 画面。

2、 流量清零及其单位设置：在测量画面下，按“E ”，进入主干菜单，按下“ + ”或者“-”，选择TC I T ALIZER 1 （累计），按“ E ”进入，出现 11' （累计流量单位），按“ + ”或者“-”来 选择单位为t ,接着按E 找到一点L 一（累计模式），用+或者-修改为（ 正向 累计）- - ■-。

E+H质量流量计调试80系列质量流量计的的调试指导1.1分体式流量计接线传感器线侧接线图如下上侧为变送器表头腔室内接线，颜色对应如下：4-grey 灰色5-屏蔽6-green 绿色7-屏蔽8-yellow黄色+屏蔽9-pink粉红色10-屏蔽11-white 白色12-屏蔽41-对应线的标号142-对应线的标号2下侧为传感器侧接线腔室的接线对应关系同上。

电源/信号侧接线图：1和2为220伏电源，26（+）和27（-）为4-20毫安信号有源输出，四线制。

参数调试1、测量单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择 SYSTEM UNIT （测量单位），按“E”进入，出现UNIT MASS FLOW（质量流量单位），按“+”或者“-”来选择单位为t/h，修改完成用“E”确认。

接着按E，然后找到，用+或者-修改为t。

初次修改选项时会弹出一个权限密码ACCESS CODE ，用“+”或者“-”输入密码80，按“E”确认密码并激活参数修改权限。

同时按+和-返回到主测量画面。

2、流量清零及其单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择（累计），按“E”进入，出现（累计流量单位），按“+”或者“-”来选择单位为t，接着按E找到（累计模式），用+或者-修改为（正向累计）。

修改完成用“E”确认。

按E键进入（累计清零），用＋或者－选择YES ，会弹出对话框Are you sure?,用＋或者－选择YES后，按E 确认后，累积复位完成。

同时按+和-返回到主测量画面。

2、4－20毫安输出量程设置进入主菜单，按E后进入主菜单，按下“+”或者“-”，选择CURRENT OUTPUT ，按“E “进入，出现ASSIGNCURRENT ，按下“+”或者“-”选择。

按“E”确认并进入量程设置：CURRENT SPAN，选择4-20mA HART，按E确认后出现VALUE0-4mA，按“+”或者“-”输入下限量程。

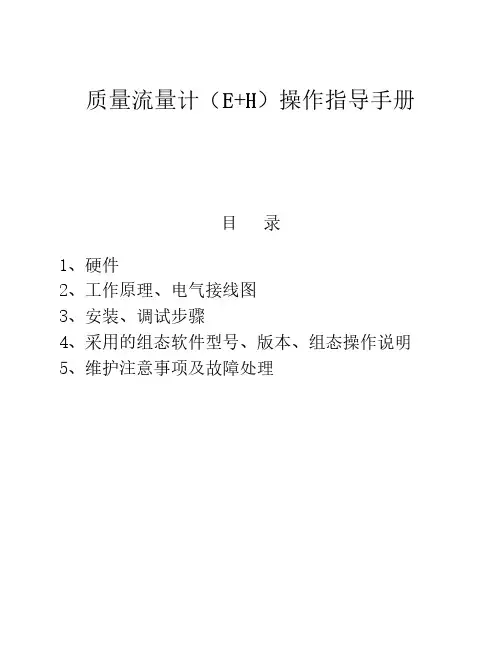

质量流量计（E+H）操作指导手册目 录1、硬件2、工作原理、电气接线图3、安装、调试步骤4、采用的组态软件型号、版本、组态操作说明5、维护注意事项及故障处理1、四川石化项目中应用的规格型号、用途及性能特点简要描述。

四川石化项目中，E+H提供的质量流量计为Promass系列质量流量计，不受被测介质物理特性（如粘度、密度）的影响。

变送器：80，83传感器：F型, I型，A型技术特点说明A． 概述功能：测量、指示传送管道流体的质量流量测量原理：利用科氏力原理测量流体的质量流量、密度和温度组成：传感器、变送器，全部安装附件和电缆B． 性能：测量管:F型:双弯管系统 公称直径:DN8~250I 型：单直管系统 公称直径:DN8~80A 型：小流量单直管系统 公称直径:DN1~4Promass 83，80 带光敏键控制，操作时无须打开外壳,快速设定菜单用于现场调试可以和多种过程控制系统相连的通讯接口：HART,PROFIBUS-PA/DP,FF量程比：>1000:1测量精度高：83 液体：±0. 1%；气体：±0. 35%80 液体：±0. 15%；气体：±0.35%重复性：0.05%环境温度：－20～+60°C操作温度：－50～+200°C一体化设计，体积小外壳防护等级： IP67；防爆认证：ATEXC. 输出信号：电流输出：有源无源可选，电气隔离，时间常数可选（0.05~100s）,满量程值可选.有源: 4～20mA,RL<700Ω（ HART，RL>250Ω）无源：4～20mA, max 30VDC,Ri<150Ω脉冲频率输出：有源无源可选，电气隔离有源: 24VDC,25mA（ max 250Ma/20ms ）RL>100Ω无源：集电极开路，30VDC，250MaE. 电源说明:电源：85~260VAC，45~65Hz20~55VAC，45~65Hz16~62VDC功耗：<15W(包括传感器)F. 材质说明:变送器外壳：.一体化型外壳,粉末压铸铝传感器外壳:1.4301/304法兰材质：所有连接1.4404/316L测量管材质: 1.4539(904L)2、工作原理、电气接线图。

电磁流量计接线图讲解电磁流量计是一种常用于工业领域的流量测量仪器，它通过测量导电液体中的电导率来计算流体流经管道的体积流量。

当我们安装电磁流量计时，正确的接线是非常重要的，只有正确的接线才能保证仪器的正常工作。

本文将介绍电磁流量计的接线图，并对各部分接线进行解析。

接线图示例接线示意图接线示意图如上图所示，这是一个典型的电磁流量计接线示意图。

接线图中包括以下几个部分：1.电源接线：通常是红色和黑色的电源接线，红色为正极，黑色为负极。

这两根线需要连接到电源供应器上，确保电源正常供应给电磁流量计。

2.信号输出接线：这是用来连接电磁流量计与控制系统或显示器等设备的接线。

通常是绿色和白色的接线，其中绿色接线为信号输出正极，白色接线为信号输出负极。

3.地线接线：有时会有一个黄绿色的接线，用来连接流量计的外壳到接地线上，确保设备的接地安全。

4.电极接线：连接电极的接线，通常是蓝色和灰色的线，确保电极接线正确连接，能够准确地测量电导率。

5.温度传感器接线：有些电磁流量计带有温度传感器，需要连接到相应的温度传感器接线上，通常是橙色和黄色的线。

接线步骤接下来，我们将介绍电磁流量计的接线步骤：1.首先，根据仪器的说明书确定各个接线端口的位置和含义。

2.使用合适的工具将电源线、信号输出线、地线、电极线和温度传感器线连接到相应的端口上，确保连接牢固。

3.注意接线的顺序和正确性，确保所有的线与仪器的接线端口相匹配。

4.接线完成后，对所有接线进行检查，确保无松动情况，避免接线不良造成设备损坏或误差。

通过正确接线，电磁流量计能够准确测量流体流量，并将数据传输到控制系统进行分析和监控。

同时，合理接线可以避免设备故障和安全隐患，确保生产过程的顺利进行。

总之，电磁流量计的接线是工业生产中的重要环节，正确的接线能够提高测量准确性和设备稳定性。

在进行接线时，务必仔细阅读说明书，按照标准接线图进行操作，确保设备的正常运行和数据准确性。

第一节节流式流量检测如果在管道中安置一个固定的阻力件，它的中间是一个比管道截面小的孔，当流体流过该阻力件的小孔时，由于流体流束的收缩而使流速加快、静压力降低，其结果是在阻力件前后产生一个较大的压力差。

它与流量(流速)的大小有关，流量愈大，差压也愈大，因此只要测出差压就可以推算出流量。

把流体流过阻力件流束的收缩造成压力变化的过程称节流过程，其中的阻力件称为节流件。

作为流量检测用的节流件有标准的和特殊的两种。

标准节流件包括标准孔板、标准喷嘴和标准文丘里管，如图9.1所示。

对于标准化的节流件，在设计计算时都有统一标准的规定要求和计算所需的有关数据、图及程序；可直接按照标准制造、安装和使用，不必进行标定。

图9.1 标准节流装置特殊节流件也称非标准节流件，如双重孔板、偏心孔板、圆缺孔板、1/4圆缺喷嘴等，他们可以利用已有实验数据进行估算，但必须用实验方法单独标定。

特殊节流件主要用于特殊；介质或特殊工况条件的流量检测。

目前最常见的节流件是标准孔板，所以在以下的讨论中将主要以标准孔板为例介绍节测式流量检测的原理、设计以及实现方法等。

一、检测原理设稳定流动的流体沿水平管流经节流件，在节流件前后将产生压力和速度的变化，如刚9.2所示。

在截面1处流体未受节流件影响，流束充满管道，管道截面为A1，流体静压力为p1，平均流速为v1，流体密度为ρ1。

截面2是经节流件后流束收缩的最小截面，其截面积为A2，压力为P2，平均流速为v2，流体密度为ρ2。

图9.2中的压力曲线用点划线代表管道中心处静压力，实线代表管壁处静压力。

流体的静压力和流速在节流件前后的变化情况，充分地反映了能量形式的转换。

在节流件前，流体向中心图9.2 流体流经节流件时压力和流速变化情况 加速，至截面2处，流束截面收缩到最小，流速达到最大，静压力最低。

然后流束扩张，流速逐渐降低，静压力升高，直到截面3处。

由于涡流区的存在，导致流体能量损失，因此在截面3处的静压力P 3不等于原先静压力p 1，而产生永久的压力损失p δ。

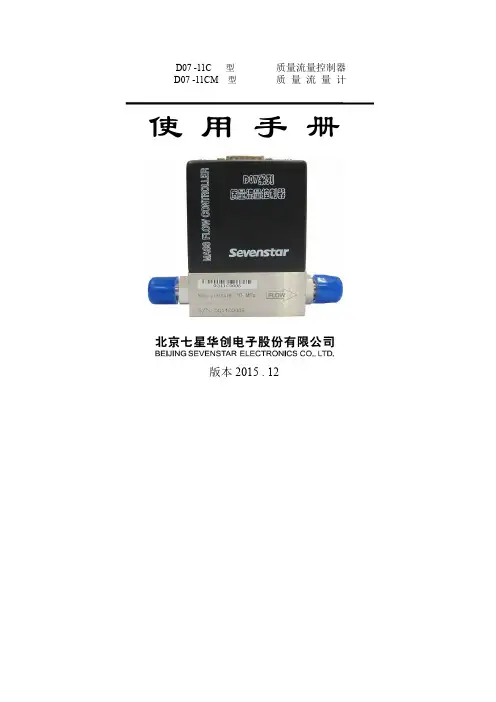

D07 -11C 型质量流量控制器D07 -11CM 型质量流量计使 用 手 册版本2015 . 12目录1. 使用须知.................................1 6.2.1 开机预热 . (16)2. 用途和特点..............................1 6.2.2 检查和调整零点 (16)3. 主要技术指标...........................3 6.2.3 通气工作 (16)4. 结构和工作原理........................4 6.2.4 关机 (16)4.1 结构.......................................47. 注意事项 (16)4.2 工作原理.................................57.1 禁用流量介质 (16)5. 安装和接线 ...........................77.2 使用腐蚀性气体问题 (17)5.1 外形及安装尺寸........................77.3 阀口密封问题 (17)5.2 气路接头形式...........................87.4 阀控操作注意 (17)5.3 连接电缆插头...........................97.5 安装位置问题 (17)5.4 与计算机信号的连接..................127.6 注意工作压差 (17)5.5 调零和外调零...........................137.7 标定和不同气体的换算 (18)6. 使用方法和操作步骤..................147.8 订货填写示例 (19)6.1 质量流量控制器的操作...............148. 故障判断和处理 (22)6.1.1 开机操作..............................149. 保证、保修与服务 (24)6.1.2 清洗功能..............................169.1 产品保证和保修.. (24)6.1.3 显示仪与计算机连接的操作......169.2 保修对使用的要求.. (24)6.1.4 直接与计算机连接的操作.........169.3 服务.. (24)6.1.5 阀控功能..............................1610. 附录.. (25)6.1.6 关机操作..............................1610.1 气体质量流量转换系数 (25)6.2 质量流量计的操作 ...................1610.2 转换系数使用说明 (27)MASS FLOW CONTROLLER & MASS FLOW METER第 1 页 共 27 页质量流量控制器和质量流量计使 用 手 册1. 使用须知尊敬的用户，感谢您购买本公司生产的D07系列质量流量控制器/质量流量计产品。

MODBUS 485通讯手册MODBUS/RS485是现在最流行的一种布网方式，其特点是实施简单方便 ，传输数据量大,特别是在油品行业RS485简直是一统天下。

EMERSON 的高准系列质量流量计都支持MODBUS/RS485数据通讯，通过一组信号电缆，就可以将流量计的质量瞬时流量质量瞬时流量、、质量累积量质量累积量、、体积体积瞬时瞬时瞬时流量流量流量、、体积累积量积累积量、、温度温度、、密度等参数传到上位机。

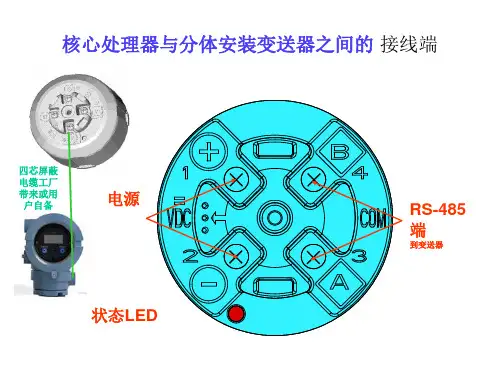

一、流量流量变送器变送器485接线接线端子端子二、变送器变送器通讯通讯通讯协议和设备地址协议和设备地址协议和设备地址组态组态1、1700/2700/新型9739架装型变送器1)同时按SCROLL （左）键和SELECT （右）键4秒以上（指示灯闪烁）。

2)按左键翻到OFF-LINE MAINT 菜单，再按右键-左键-右键-左键后进入菜单。

3)如果出现CODE?则输入密码，一般出厂设为1234。

按左键增加数字，按右键移位。

4)按左键翻到OFF-LINE CONFIG ，再按右键进入。

5)按左键到CONFIG -COMM ，按右键进入，再按左键选择要修改的通讯方式，按右键进入.PROTOCOL---选择通讯协议BAUD---设置波特率PARITY---奇偶校验STOP BITS---停止位ADDRESS MBUS---设备地址2、3000系列变送器进入Management---Configuration---Digital communication---Configure RS-4851）Protocol---设置通信协议2）Configure protocolBAUD---设置波特率PARITY---奇偶校验Data bits—数据位STOP BITS---停止位Polling address---设备地址三、流量计测量值流量计测量值的的485地址地址点位点位点位表表1、质量流量计系列数据类型：保持寄存器4X ； 32位浮点注意注意：：部分上位机读取地址位可能要减一位部分上位机读取地址位可能要减一位，，也就是从40246开始开始。

致流量仪表分公司用户的公开信尊敬的用户：感谢您长期以来对重庆川仪的支持!重庆川仪已全面贯彻并实施GB/T24001标准，我们期望所采取的旨在保护环境的活动得到您的支持与配合。

建议您：1．在仪表使用前一定要对安装使用说明书进行了解。

并严格按照安装说明书的要求进行安装使用。

避免安全事故发生。

2．对仪表的安装、运输、使用、贮存、返修以及报废处置一定要符合法律法规环保的相关要求。

3．妥善保管易燃、易爆或有毒有危害的危险物品，采取相应防范措施，防止在储运过程中发生火灾，爆炸或溅漏事故。

造成对环境的污染。

4．在施工过程中。

优先考虑采用无污染或少污染的施工设备、先进的施工方法等，不得采用国家或地方已禁止使用的施工设备、施工方法；在施工过程中，采取必要的措施降低噪音污染。

并对施工现场的废弃物妥善处置。

5．我公司服务人员将严格遵守公司的规章制度，并按照相关要求进行规范操作，可能就环境保护方面会对责方施加影响，希望得到您的积极配合。

让我们一起努力，保护环境，保护我们生存的地球。

重庆川仪自动化股份有限公司流量仪表分公司本说明书详细介绍我公司科里奥利质量流量计的外形结构、设计原理、产品规格、产品安装等内容。

在安装操作前，请务必仔细阅读此说明书。

产品依据以下标准：GB3836.1-2010爆炸性环境第1部分：设备通用要求GB3836.2-2010爆炸性环境第2部分：隔爆型“d”GB3836.4-2010爆炸性环境第4部分：由本质安全型“i”保护的设备GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4-2006电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB4208-2008外壳防护等级（IP代码）产品符合GB/T31130-2014科里奥利质量流量计国家标准，均已通过相关防爆认证。

未经允许不得擅自更换相关零部件，防止功能受损。

且传感器与转换器必须配套使用。

在安装前，必须要先切断主电源。

质量流量计工作原理流体的体积是流体温度、压力和密度的函数。

在工业生产和科学研究中，仅测量体积流量是不够的，由于产品质量控制、物料配比测定、成本核算以及生产过程自动调节等许多应用场合的需要，还必须了解流体的质量流量。

质量流量计的测量方法，可分为间接测量和直接测量两类。

间接式测量方法通过测量体积流量和流体密度经计算得出质量流量，这种方式又称为推导式；直接式测量方法则由检测元件直接检测出流体的质量流量。

1．间接式质量流量计间接式质量流量测量方法，一般是采用体积流量计和密度计或两个不同类型的体积流量计组合，实现质量流量的测量。

常见的组合方式主要有3种。

（1）节流式流量计与密度计的组合由前述知，节流式流量计的差压信号Pqρ，如图1所示，密度计∆正比于2v连续测量出流体的密度ρ，将两仪表的输出信号送入运算器进行必要运算处理，即可求出质量流量为（1-1）靶式流量计的输出信号与2qρ也成正比关系，故同样可按上述方法与密度计组合v构成质量流量计。

密度计可采用同位素、超声波或振动管式等连续测量密度的仪表。

图1 节流式流量计与密度计组合（2）体积流量计与密度计的组合如图2所示，容积式流量计或速度式流量计，如涡轮流量计、电磁流量计等，测得的输出信号与流体体积流量q成正比，这类流量计与密度计组合，通过乘v法运算，即可求出质量流量为（1-2）（3）体积流量计与体积流量计的组合如图3所示，这种质量流量检测装置通常由节流式流量计和容积式流量计或速度式流量计组成，它们的输出信号分别正比于和通过除法运算，即可求出质量流量为（1-3）图2体积流量计和密度计组合图3 节流式流量计和其他体积流量计组合除上述几种组合式质量流量计外，在工业上还常采用温度、压力自动补偿式质量流量计。

由于流体密度是温度和压力的函数，而连续测量流体的温度和压力要比连续测量流体的密度容易，因此，可以根据已知被测流体密度与温度和压力之间的关系，同时测量流体的体积流量以及温度和压力值，通过运算求得质量流量或自动换算成标准状态下的体积流量。
