IMD注塑技术工艺IMD的中文名称：是指模内装饰镶嵌注塑技术注塑表面装饰技术，即IMD（In-Mold Decoration），IMD----模内装饰镶嵌注塑技术，是一门较新的面板加工工艺，从20世纪90年代初开始，由双层胶片层间黏结结构，发展到注塑成型多元结构的三维成型技术，现在已成为当前的一项热门的铭牌工艺，它已一改平面板的刻板模式，发展到山薄膜与印刷图文、标识的油墨及树脂注塑结合成三位一体面板的新模式。
IMD----也就是将印刷好的薄膜成型后，镶嵌在注塑模腔内然后合模注塑。
注塑树脂在薄膜的背面与油墨层相结合，面板图文、标识置于薄膜与注塑成型的树脂之间，图文、标识不会因磨擦或时间关系而磨损。
它以注塑成型为依托，其形状、尺寸可保持稳定，更便于装配，故IMD技术常被应用于汽车、通讯、电子、电器、仪表、仪器的面板上，集装饰性与功能性于一身。
一、IMD产品特性※精美的装饰图文、标识内藏，不受摩擦或化学腐蚀而消失。
※图文、标识及颜色设计可随时改变，而无需更换模具。
※三维立体形状产品的，印刷精度准确，误差+0.05mm。
※能提供图文、标识背透光性及高透光性的视窗效果。
※功能按键凸泡均匀、手感好，寿命可达100万次以上。
※三维变化，可增加设计者对产品设计的自由度。
※复合成型加工达到无缝效果。
二、IMD/IML的应用领域※家电业：电饭煲、洗衣机、微波炉、空调器、电冰箱等的控制装饰面板；※电子业：Mp3、Mp4、计算器、VCD、DVD、电子记事本、数码相机等装饰面壳、彩壳及标牌；※汽车业：仪表盘、空调面板、内饰性、车灯外壳、标志等；※电脑业：键盘、鼠标、面壳；※通讯业：手机按键、手机镜业、手机彩壳、小灵通及固定电话面板、视窗镜片；※其它业：医疗器械、化妆品盒、装饰盒、玩具、运动和娱乐休闲用品等等。
三、IMD工艺的发展前景目前，IMD模内装饰镶嵌注塑技术被广泛应用于通讯、家电、电子、汽车、仪表、仪器、医疗器、玩具、化妆品等行业，是一种崭新的塑胶装饰工艺技术。
IMD/IML模内装饰技术1.IMD解释IMD的中文名称：模内装饰技术，亦称免涂装技术。
英文名称：In-Mold Decoration，IMD是将已印刷好图案的膜片放入金属模具内，将成形用的树脂注入金属模内与膜片接合,使印刷有图案的膜片与树脂形成一体而固化成成品的一种成形方法。
IMD是目前国际风行的表面装饰技术,表面硬化透明薄膜,中间印刷图案层，背面注塑层。
油墨中间,可使产品耐摩擦,防止表面被刮花,并可长期保持颜色的鲜明不易退色。
2.IMD的发展历程传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD技术就是在这个基础上应运而生。
由于(IMD) 之诸多优点适合于3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。
为此世界许多材料如德国Bayer、美国GE、日本和韩国正投入大量人力和材力在研发适合于该工艺的新型材料，每一年都有涌现出大量功能薄膜和油墨材料。
(IMD)模内装饰是一种相对新的自动化生产工艺，具有表面耐腐蚀、耐磨、不脱落、色彩鲜艳、颜色图案可随时更换、表面装饰效果极佳等优点，与传统工艺相比(IMD)能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，(IMD)是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最后与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉...等印刷喷漆制程无法处理的时候,更是使用IMD制程的时机。
（IMD) 模内装饰可以取代许多传统的制程，如热转印、喷涂、印刷、电镀等外观装饰方法。
尤其是需要多种色彩图像、背光等相关产品。
当然在这里要特别注明:并非所有塑胶表面装饰都能用IMD工艺所取代,IMD现在还存在材料技术瓶颈(如硬度与拉伸的反比关系,定位精度,异形与凸点间距，拔模斜度等）具体产品要提供3D图档让专业工程师进行分析。

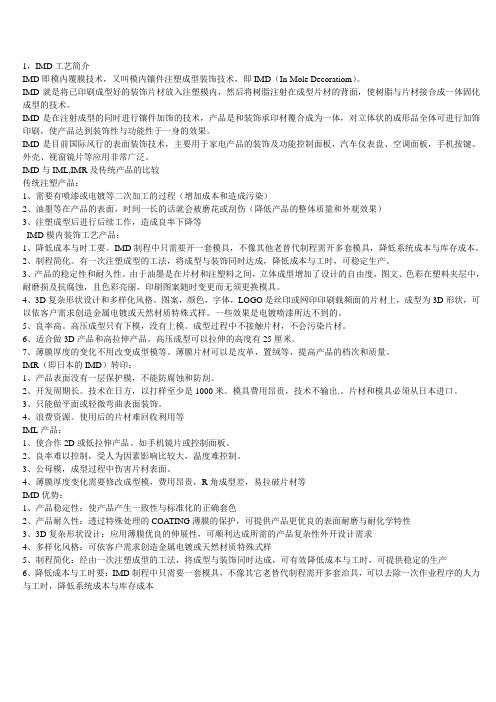

1，IMD工艺简介IMD即模内覆膜技术，又叫模内镶件注塑成型装饰技术，即IMD（In-Mole Decoratiom）。
IMD就是将已印刷成型好的装饰片材放入注塑模内，然后将树脂注射在成型片材的背面，使树脂与片材接合成一体固化成型的技术。
IMD是在注射成型的同时进行镶件加饰的技术，产品是和装饰承印材覆合成为一体，对立体状的成形品全体可进行加饰印刷，使产品达到装饰性与功能性于一身的效果。
IMD是目前国际风行的表面装饰技术，主要用于家电产品的装饰及功能控制面板，汽车仪表盘、空调面板，手机按键、外壳、视窗镜片等应用非常广泛。
IMD与IML,IMR及传统产品的比较传统注塑产品：1、需要有喷漆或电镀等二次加工的过程（增加成本和造成污染）2、油墨等在产品的表面，时间一长的话就会被磨花或刮伤（降低产品的整体质量和外观效果）3、注塑成型后进行后续工作，造成良率下降等IMD模内装饰工艺产品：1、降低成本与时工要。
IMD制程中只需要开一套模具，不像其他老替代制程需开多套模具，降低系统成本与库存成本。
2、制程简化。
有一次注塑成型的工法，将成型与装饰同时达成，降低成本与工时，可稳定生产。
3、产品的稳定性和耐久性。
由于油墨是在片材和注塑料之间，立体成型增加了设计的自由度，图文、色彩在塑料夹层中，耐磨损及抗腐蚀，且色彩亮丽，印刷图案随时变更而无须更换模具。
4、3D复杂形状设计和多样化风格。
图案，颜色，字体，LOGO是丝印或网印印刷载频面的片材上，成型为3D形状，可以依客户需求创造金属电镀或天然材质特殊式样。
一些效果是电镀喷漆所达不到的。
5、良率高。
高压成型只有下模，没有上模。
成型过程中不接触片材，不会污染片材。
6、适合做3D产品和高拉伸产品。
高压成型可以拉伸的高度有25厘米。
7、薄膜厚度的变化不用改变成型模等。
薄膜片材可以是皮革，置绒等，提高产品的档次和质量。
IMR（即日本的IMD）转印：1、产品表面没有一层保护模，不能防腐蚀和防刮。
IMD注塑技术工艺IMD的中文名称：是指模内装饰镶嵌注塑技术注塑表面装饰技术，即IMD（In-Mold Decoration），IMD----模内装饰镶嵌注塑技术，是一门较新的面板加工工艺，从20世纪90年代初开始，由双层胶片层间黏结结构，发展到注塑成型多元结构的三维成型技术，现在已成为当前的一项热门的铭牌工艺，它已一改平面板的刻板模式，发展到山薄膜与印刷图文、标识的油墨及树脂注塑结合成三位一体面板的新模式。
IMD----也就是将印刷好的薄膜成型后，镶嵌在注塑模腔内然后合模注塑。
注塑树脂在薄膜的背面与油墨层相结合，面板图文、标识置于薄膜与注塑成型的树脂之间，图文、标识不会因磨擦或时间关系而磨损。
它以注塑成型为依托，其形状、尺寸可保持稳定，更便于装配，故IMD技术常被应用于汽车、通讯、电子、电器、仪表、仪器的面板上，集装饰性与功能性于一身。
一、IMD产品特性※精美的装饰图文、标识内藏，不受摩擦或化学腐蚀而消失。
※图文、标识及颜色设计可随时改变，而无需更换模具。
※三维立体形状产品的，印刷精度准确，误差+0.05mm。
※能提供图文、标识背透光性及高透光性的视窗效果。
※功能按键凸泡均匀、手感好，寿命可达100万次以上。
※三维变化，可增加设计者对产品设计的自由度。
※复合成型加工达到无缝效果。
二、IMD/IML的应用领域※家电业：电饭煲、洗衣机、微波炉、空调器、电冰箱等的控制装饰面板；※电子业：Mp3、Mp4、计算器、VCD、DVD、电子记事本、数码相机等装饰面壳、彩壳及标牌；※汽车业：仪表盘、空调面板、内饰性、车灯外壳、标志等；※电脑业：键盘、鼠标、面壳；※通讯业：手机按键、手机镜业、手机彩壳、小灵通及固定电话面板、视窗镜片；※其它业：医疗器械、化妆品盒、装饰盒、玩具、运动和娱乐休闲用品等等。
三、IMD工艺的发展前景目前，IMD模内装饰镶嵌注塑技术被广泛应用于通讯、家电、电子、汽车、仪表、仪器、医疗器、玩具、化妆品等行业，是一种崭新的塑胶装饰工艺技术。
IMD材料制造工艺IMD（In-Mold Decoration）是一种用于制造塑料制品的工艺，它可以为塑料制品赋予不同的外观和功能。
IMD工艺在塑料制造行业中广泛应用，可以制造出高品质、复杂的塑料产品。
IMD工艺的原理是在塑胶制造过程中，将装饰材料（如图案、图像、文字等）与底层塑料材料一起注射成型，使装饰材料与塑料材料紧密结合在一起。
这种紧密结合的效果使得装饰材料不易脱落、模糊或受损，提高了产品的外观品质和耐久性。
IMD工艺的制造过程包括以下几个步骤：1.材料选择：选择适合IMD工艺的装饰材料和塑料材料。
通常情况下，装饰材料为PET（聚对苯二甲酸乙二酯）薄膜，塑料材料为ABS（丙烯腈-丁二烯-苯乙烯共聚物）或PC（聚碳酸酯）等。
2.设计和制作模具：根据产品的设计要求，设计制作IMD模具。
模具的设计需要考虑装饰材料的放置位置、图案图像的精确对位等因素。
3.装饰材料处理：将装饰材料印刷或涂覆在PET薄膜上，并对其进行干燥处理，以保证装饰效果的质量和稳定性。
4.模具准备：将装饰材料贴合在IMD模具上，并进行必要的修整和校准，以确保装饰材料的位置和质量符合要求。
5.一体成型：将塑料材料注射到IMD模具中，与装饰材料一起进行一体成型。
在注射过程中，模具中的装饰材料会与塑料材料紧密结合，形成一个完整的塑料产品。
6.后处理：对成型后的塑料产品进行必要的后处理，如修整切割边缘、光洁度处理等。
这些步骤可以提高产品的整体外观和质量。
IMD工艺的优点在于：1.丰富的设计选择：IMD工艺可以实现对塑料产品各种各样的装饰效果，如图案、图像、镭射效果等。
这样可以为产品增加独特性和吸引力。
2.耐用性和耐磨性：IMD工艺中装饰材料与塑料材料的结合效果非常好，使得产品的装饰层具有很好的耐用性和耐磨性。
产品的外观可以长时间保持清晰、亮丽。
3.生产效率高：IMD工艺可以实现装饰材料和塑料材料的一体成型，省去了多道装饰和装配的过程，提高了生产效率和产品质量。
干货丨模内装饰技术（IMD）工艺、材料大解析模内装饰技术（In-Mold Decoration-IMD）是将已印刷好图案的膜片放入金属模具内，将成形用的树脂注入金属模内与膜片接合,使印刷有图案的膜片与树脂形成一体而固化成成品的一种成形方法。
IMD工艺主要应用材料包含片材、树脂、油墨三部分。
IMD工艺按照成型后的不同产品结构和形状分为IML（无拉伸、曲面小）、IMF （高拉伸产品、3D）、IMR(表面薄膜去掉，只留下油墨在表面)。
下面为三种工艺的区别。
目前业内把IML和IMF统称IML。
IML工艺流程IMR工艺流程IMD技术特点1、精美的装饰图文、标识内藏，不受摩擦或化学腐蚀而消失；2、图文、标识及颜色设计可随时改变，而无需更换模具；3、三维立体形状产品的，印刷精度准确，误差±0.05mm；4、能提供图文、标识背透光性及高透光性的视窗效果；5、功能按键凸泡均匀、手感好，寿命可达100万次以上；6、三维变化，可增加设计者对产品设计的自由度；7、复合成型加工达到无缝效果。
主要应用>> 通讯业：手机按键、镜片、外壳、其他通讯设施的机壳等；>> 家电业：洗衣机、微波炉、电饭堡、空调、电冰箱等家电产品的控制装饰面板等；>> 电子业：ＭＰ３、ＭＰ４、电脑、ＶＣD 、ＤＶＤ、电子记事本等电子产品装饰面壳和标牌等；>> 汽车业：仪表盘、空调面板、标志、尾灯等装饰零件。
IMD工艺材料分析[片材]IMD 工艺的薄膜层材料要有优异的综合性能，如抗冲性能、耐化学腐蚀性能、耐磨损性、易成型性和高透明性。
通常IMD 工艺所用到的薄膜层材料一般为PET，但是PET 的成型性差，延展率低，其薄膜没有办法做成大拉伸的制件。
同时，由于PET 为冷结晶性材料，在成型过程中，其物料状态要么是固态，要么是像流水一样，其热成型属于强迫成型，并且PET 薄膜在成型之后变形非常严重，因此PET薄膜只能做IMD 的浅成型制品，这些问题从材料的本身讲是不可克服的。
