形状公差和位置公差概述
图4-3 公差框格
五、形位公差的标注 （2）指引线 指引线是用来联系公差框格与被测要素的，指引线由细 实线和箭头构成，它从公差框格的一端引出，并保持与公 差框格端线垂直，引向被测要素时允许弯折，但不得多于 两次。 指引线的箭头应指向公差带的宽度方向或径向。如 图4-4所示。
图4-4 指引线的标注方法
图4-13 用符合表示附加要求的标注
（3）形位公差标注中的有关问题
表4-2 特征符号的含义
（3）形位公差标注中的有关问题 ④用文字说明简化标注 为了说明公差框格中所标注的形
位公差的其他附加要求，或为了简化标注方法，可以在公差 框格的上方或下方附加文字说明，如图4-14所示。
图4-14 用文字表示附加要求的标注
（3）形位公差标注中的有关问题 ⑤全周符号表示法 形位公差项目如轮廓度公差适用于横
截面内的整个外轮廓线(或面)时，应采用全周符号，即在公差 框格的指引线上画上一个圆圈，如图4-15所示。
图4-15 全周符号
（3）形位公差标注中的有关问题 ⑥螺纹和齿轮的标注 标注螺纹被测要素或基准要素时，如图4-16所示，中径符号
面的可见轮廓线上，也可指在轮廓线的延长线上，且必须与 尺寸线明显地错开，如图4-6(a)所示。
图4-6 被测要素为轮廓要素时的标注
五、形位公差的标注 2. 形状和位置公差的标注方法 （1）被测要素的标注
② 当指向实际表面时，箭头可置于带点的参考线 上，该点指在实际表面上，如图4-6(b)所示。
图4-6 被测要素为轮廓要素时的标注
五、形位公差的标注 2. 形状和位置公差的标注方法 （1）被测要素的标注 ③ 当公差涉及轴线、中心平面或由带尺寸要素确定
的点时，带箭头的指引线应与尺寸线对齐，如图4-7所示。
五、形位公差的标注 （2）指引线 指引线是用来联系公差框格与被测要素的，指引线由细 实线和箭头构成，它从公差框格的一端引出，并保持与公 差框格端线垂直，引向被测要素时允许弯折，但不得多于 两次。 指引线的箭头应指向公差带的宽度方向或径向。如 图4-4所示。
图4-4 指引线的标注方法
图4-13 用符合表示附加要求的标注
（3）形位公差标注中的有关问题
表4-2 特征符号的含义
（3）形位公差标注中的有关问题 ④用文字说明简化标注 为了说明公差框格中所标注的形
位公差的其他附加要求，或为了简化标注方法，可以在公差 框格的上方或下方附加文字说明，如图4-14所示。
图4-14 用文字表示附加要求的标注
（3）形位公差标注中的有关问题 ⑤全周符号表示法 形位公差项目如轮廓度公差适用于横
截面内的整个外轮廓线(或面)时，应采用全周符号，即在公差 框格的指引线上画上一个圆圈，如图4-15所示。
图4-15 全周符号
（3）形位公差标注中的有关问题 ⑥螺纹和齿轮的标注 标注螺纹被测要素或基准要素时，如图4-16所示，中径符号
面的可见轮廓线上，也可指在轮廓线的延长线上，且必须与 尺寸线明显地错开，如图4-6(a)所示。
图4-6 被测要素为轮廓要素时的标注
五、形位公差的标注 2. 形状和位置公差的标注方法 （1）被测要素的标注
② 当指向实际表面时，箭头可置于带点的参考线 上，该点指在实际表面上，如图4-6(b)所示。
图4-6 被测要素为轮廓要素时的标注
五、形位公差的标注 2. 形状和位置公差的标注方法 （1）被测要素的标注 ③ 当公差涉及轴线、中心平面或由带尺寸要素确定
的点时，带箭头的指引线应与尺寸线对齐，如图4-7所示。
形状公差与位置公差
形状公差与位置公差1、一个合格的零件，其尺寸是由尺寸公差来保证的，除此以外，零件表面的形状和表面之间的相对位置的准确程度、在机器中各零件之间的相对位置的准确程度，也要有技术要求保证，这就是形状公差和位置公差。
2、形状公差：表示零件的实际形状对理想形状的允许变动量，例如：某一圆柱尺寸是由尺寸公差来保证的，即Ф12h6 。
但如果对圆柱有形状要求，就要标注形状公差的代号，如： 0.02，这个符号表示：圆柱的表面在垂直与轴线的任一正截面上该圆必须位于半径为公差值0.02mm的两个同心圆之间。
3、位置公差：表示零件的实际位置对理想位置的允许变动量。
4、形位公差—直线度1：在给定的平面内，公差带是距离为公差值t 的两平行直线之间的区域。
5、形位公差—直线度2：在给定的方向上，当给定一个方向时，公差带的距离为公差t的两平面之间的区域，当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t1 t2 的四棱柱。
6、平面度：公差带是距离为公差值t 的两平行平面之间的区域。
7、圆度：公差带是在同一正截面上半径为公差值t 的两同心圆之间的区域。
8、圆柱度：公差带是半径为公差值t 的两同轴圆柱之间的区域。
9、线轮廓度：10、平行度：在给定的方向上，当给定一个方向时，公差带是距离为公差t ，且平行与基准平面的两平行平面之间的区域。
11、垂直度1：在给定的方向上，当给定一个方向时，公差带是距离为公差t 且垂直与基准平面的两平行平面之间的区域。
垂直度2 ：在任意方向上，公差带是直径为公差值t，且垂直与基准平面的圆柱面内的区域。
13 、倾斜度：在给定的方向上，公差带是距离为公差t ，且与基准平面成理论正确角度的两平行平面之间的区域。
14、同轴度：公差带是直径为公差值t，且与基准轴线同轴的圆柱面内的区域。
15、对称度：公差带是直径为公差值t，且相对于基准中心面对称配置的两平行平面之间的区域。
16、位置度：17、圆跳动：。
公差配合与测量技术——形状和位置公差
跳动分为圆跳动和全跳动。
圆跳动分为径向圆跳动(测量截面为垂直于轴线的正截面)、端面圆跳 动(也称轴向圆跳动，测量截面为与基准同轴的圆柱面) 和斜向圆跳动 (测量截面为素线与被测锥面的素线垂直或成一指定角度、轴线与基准轴 线重合的圆锥面)。
全跳动分为向全跳动和端面全跳动。
跳动误差通常简称为跳动，直接从测量角度定义如下： 圆跳动 被测实际要素绕基准轴线无轴向移动地回转一周时，由位
2.按存在状态分 零件上实际存在的要素称为实际要素， 测量时由测得要素代替。
3.按所处地位分 图样上给出了形状或 (和) 位置公差要求 的要素称为被测要素。用来确定被测要素方向或 (和) 位 置的要素称为基准要素，理想基准要素简称基准。
4.按功能要求分 仅对其本身给出形状公差要求，或仅涉及 其形状公差要求时的要素 称为单一要素。相对其他要素有功能要求而给出位置公差 的要素称为关联要素。
关联要素的实效尺寸计算式为：
对孔 实效尺寸=最小极限尺寸－中心要素的位置公差
对轴 实效尺寸=最大极限尺寸＋中心要素的位置公差
在技术图样上，形位公差应采用代号标注。
形位公差代号包括：形位公差有关项目的符号、形位公差框格和指引线、 形位公差数值和其他有关符号、基准符号及基准代号。
形位公差框格有两格或多格，它可以水平放置，也可以垂直放置，自左 至右依次填写公差项目符号、公差数值 (单位为mm)、基准代号字母。
指引线可从框格的任一端引出，引出段必须垂直于框格；引向被测要素 时允许弯折，但不得多于两次；
3.基准体系 若某被测要素需由两个或三个相互间具有确定关系的基准 共同确定，这种基准称作基准体系。
定向公差有平行度、垂直度和倾斜度三个项目。随被测要素和基准 要素为直线或平面之分，可有“线对线”(被测要素和基准要素均为 直线)、“线对面”、“面对线”和“面对面”四种形式。
形状和位置公差
Page 2
1.1形状公差
Page 3
1.1形状公差
Page 4
1.2轮廓度公差
轮廓度公差由线轮廓度、面轮廓度两个项目组成，是用来限制被测几 何要素如曲线、曲面的误差。轮廓度公差具有以下两个特点。 1)轮廓度无基准要求时为形状公差，公差带有两个要素：公差带的形状和 大小，公差带的形状由理论正确尺寸决定。 2)轮廓度有基准要求时为位置公差，公差带有四个要素：公差带形状、大 小、方向和位置，公差带的位置由理论正确尺寸和基准决定。 轮廓公差带定义、标注示例和说明如下表所示。
小、方向和位置。
▪ 定位公差带定义、标注示例和说明如下表所示。
Page 10
1.3位置公差
Page 11
1.3位置公差
• 3.跳动公差
▪ 跳动公差包括圆跳动和全跳动两项公差。跳动公差是指被测实际要素绕基准轴线作无
轴向移动时，回转一周或连续回转时所允许的最大跳动。
▪ 圆跳动和全跳动公差有以下区分： ▪ 圆跳动公差是指被测实际要素在某个测量截面内相对于其理想要素的变动量。圆跳动
Page 5
1.2轮廓度公差
Page 6
1.3位置公差
位置公差由平行度、垂直度、倾斜度、同轴度、对称度、位置度、圆跳 动和全跳动等八个项目组成,是用来限制被测实际几何要素相对于基准要素 的方向和位置误差。因此位置公差是指被测实际要素对基准在方向、位置上 所允许的变动全量。 位置公差的公差带有四个要素：公差带的形状、大小、方向和位置。 位置公差按照所要求的几何关系可分为定向、定位、和跳动公差三大类。
又分为径向圆跳动、端面圆跳动和斜向圆跳动三种情况。
▪ 全跳动公差是指被测实际要素的整个表面对于其理想要素的变动量。全跳动分为径向
1.1形状公差
Page 3
1.1形状公差
Page 4
1.2轮廓度公差
轮廓度公差由线轮廓度、面轮廓度两个项目组成，是用来限制被测几 何要素如曲线、曲面的误差。轮廓度公差具有以下两个特点。 1)轮廓度无基准要求时为形状公差，公差带有两个要素：公差带的形状和 大小，公差带的形状由理论正确尺寸决定。 2)轮廓度有基准要求时为位置公差，公差带有四个要素：公差带形状、大 小、方向和位置，公差带的位置由理论正确尺寸和基准决定。 轮廓公差带定义、标注示例和说明如下表所示。
小、方向和位置。
▪ 定位公差带定义、标注示例和说明如下表所示。
Page 10
1.3位置公差
Page 11
1.3位置公差
• 3.跳动公差
▪ 跳动公差包括圆跳动和全跳动两项公差。跳动公差是指被测实际要素绕基准轴线作无
轴向移动时，回转一周或连续回转时所允许的最大跳动。
▪ 圆跳动和全跳动公差有以下区分： ▪ 圆跳动公差是指被测实际要素在某个测量截面内相对于其理想要素的变动量。圆跳动
Page 5
1.2轮廓度公差
Page 6
1.3位置公差
位置公差由平行度、垂直度、倾斜度、同轴度、对称度、位置度、圆跳 动和全跳动等八个项目组成,是用来限制被测实际几何要素相对于基准要素 的方向和位置误差。因此位置公差是指被测实际要素对基准在方向、位置上 所允许的变动全量。 位置公差的公差带有四个要素：公差带的形状、大小、方向和位置。 位置公差按照所要求的几何关系可分为定向、定位、和跳动公差三大类。
又分为径向圆跳动、端面圆跳动和斜向圆跳动三种情况。
▪ 全跳动公差是指被测实际要素的整个表面对于其理想要素的变动量。全跳动分为径向

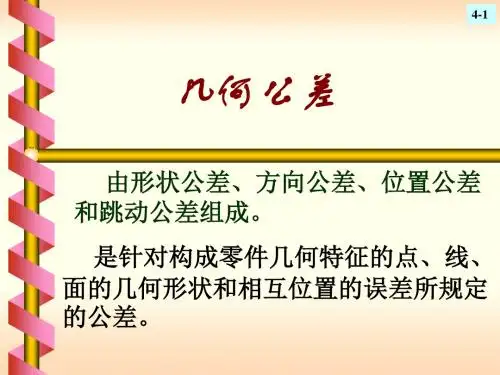

形状和位置公差(几何公差)
3. 结构相同的要 素有同一几何公 差要求且公差值 相同时，可用一 个公差框格表示。 在该框格的上方 标明被测要素的 80 个数。
4x10H7 EQS 0.01 B
70H7
B
三、几何公差带
几何公差的其他符号及含义：
0.01（－） 只允许中间向材料内凹下
0.01（－）
需要限制被测要素在公差带内的形状时：
被测要素的标注：
公差框格
指引线
A
项目符号
0.01
几何公差值
基准字母
二、几何公差的标注方法（旧标准）
二、几何公差的标注方法
形状公差 直线度 平面度 圆度 圆柱度 线轮廓度 面轮廓度
被测要素的标注： 公差框格 指引线 项目符号
几何公差值 基准字母
二、几何公差的标注方法
方向公差 平行度 垂直度 倾斜度 线轮廓度 面轮廓度
三、几何公差带
几何公差的其他符号及含义：
0.01
只允许中间C：表示不凸起。
三、几何公差带
公共公差带
0.01
若干个分离要素给出单一公差带时，旧 标准的标注。现在已被废止。
三、几何公差带
0.01 CZ
若干个分离要素给出单一公差带时，可
在公差框格内公差值的后面加注公共公差带 的符号CZ。
0.04 A－B 30h6
30h6
A
50h7 B
原标准基准代号的组成：
圆圈
A 基准字母
连线
基准符号
新标准基准符号的组成：
方框
A 基准字母
连线
基准三角形
新标准基准符号的组成：
方框
A 基准字母
连线
基准三角形
二、几何公差的标注方法
4x10H7 EQS 0.01 B
70H7
B
三、几何公差带
几何公差的其他符号及含义：
0.01（－） 只允许中间向材料内凹下
0.01（－）
需要限制被测要素在公差带内的形状时：
被测要素的标注：
公差框格
指引线
A
项目符号
0.01
几何公差值
基准字母
二、几何公差的标注方法（旧标准）
二、几何公差的标注方法
形状公差 直线度 平面度 圆度 圆柱度 线轮廓度 面轮廓度
被测要素的标注： 公差框格 指引线 项目符号
几何公差值 基准字母
二、几何公差的标注方法
方向公差 平行度 垂直度 倾斜度 线轮廓度 面轮廓度
三、几何公差带
几何公差的其他符号及含义：
0.01
只允许中间C：表示不凸起。
三、几何公差带
公共公差带
0.01
若干个分离要素给出单一公差带时，旧 标准的标注。现在已被废止。
三、几何公差带
0.01 CZ
若干个分离要素给出单一公差带时，可
在公差框格内公差值的后面加注公共公差带 的符号CZ。
0.04 A－B 30h6
30h6
A
50h7 B
原标准基准代号的组成：
圆圈
A 基准字母
连线
基准符号
新标准基准符号的组成：
方框
A 基准字母
连线
基准三角形
新标准基准符号的组成：
方框
A 基准字母
连线
基准三角形
二、几何公差的标注方法
形状公差和位置公差的详细解说
轴：具有 dmax+t形位理想轴
第四章 形状和位置公差及检测
二、独立原则 尺寸公差与形位公差各自独立，测量 时 分别满足各自
的公差要求。
因独立原则时尺寸与形位误差检测较为方便，故应用 广泛。
第四章 形状和位置公差及检测
三、包容原则 1、单一要素的包容原则
0 0.2
① 图样标注：尺寸公差后加 ø 10
2、最小、最大实体状态和实效状态 1）最大、最小实体状态 合格零件拥有材料最多的状态称最大实体状态。 合格零件拥有材料最少的状态称最小实体状态。 最大实体尺寸：dmax 最小实体尺寸：dmin Dmin Dmax
2）实效状态：最大实体尺寸与实效尺寸综合后的尺寸。
孔：Dvs=Dmin-t形位
轴： dvs=dmax+t形位
L1 M 2 M1 f= L2
第四章 形状和位置公差及检测
第四章 形状和位置公差及检测
第四章 形状和位置公差及检测
第四章 形状和位置公差及检测
c、倾斜度 倾斜度公差带有三种形式： 面对面的倾斜度、线对线的倾斜度、线对面的倾斜度。 面对面的倾斜度标注示例：解释45度的含义。 倾斜度误差的测量：转换成平行度误差的测量。
1、与理想要素比较原则，
如：自准直仪测直线度，平台上测平面度。 2、 测量坐标值原则。 如：测量孔轴线的位置度误差。 3、 测量特征参数原则。 如：两点法及三点法测圆度误差。 4、 测量跳动误差原则。 如：（径向、端面圆全）跳动误差的测量。
5、 控制实效边界原则。
第四章 形状和位置公差及检测
小结 1、了解形位公差的概念。 2、掌握被测要素和基准要素的内容。 3、掌握形位公差的项目符号及标注方法。
第四章 形状和位置公差及检测
形状和位置公差
形状和位置公差2009-09-14 08:47:23来源:阿里巴巴博客作者:成子中【大中小】浏览:6次评论:0条注意：标注斜向圆跳动，指引线的箭头方向一般垂直于被测要素，与圆度公差标注有区别！2）全跳动全跳动——是指整个被测要素相对于基准轴线的变动量。
测量时被测要素连续回转且指示计作直线移动。
（1）径向全跳动径向全跳动是被测圆柱面的圆柱度误差和相对基准的同轴度误差的综合反映（不是简单相加，是矢量叠加），所以，径向全跳动可综合控制同轴度和圆柱度误差。
（2）端面全跳动注：端面全跳动的公差带与该端面对轴线的垂直度公差带是相同的，因而两者控制位置误差的效果也是相同的，但检测方法更方便!另外，端面全跳动还是该端面（整个端面）的形状误差（f形状）及其对基准轴线的垂直度（f位置）的综合反映。
跳动公差具有综合控制被测要素的位置、方向和形状的作用。
因此，采用跳动公差时，若综合控制被测要素能够满足功能要求，一般不再标注相应的位置公差和形状公差，若不能够满足功能要求，则可进一步给出相应的位置公差和形状公差，但其数值应小于跳动公差值。
第二节 锥度与锥角（自学）第三节 圆锥公差《圆锥公差》国家标准（GB/T11334—2005），适用于锥度从1: 3至1: 500、圆锥长度从6至630 mm 的光滑圆锥工件（即对锥齿轮、锥螺纹等不适用）。
一、 有关圆锥公差的术语及定义（自学）二、 圆锥公差项目、公差值和给定方法1. 圆锥公差项目和公差值 注：用课件列表见表7-1（见课件）和下图（见课件）对圆锥公差国标GB/T11334—20052. 圆锥公差的给定方法对于一个具体的圆锥工件，并不都需要给定表7-1中的四项公差，而是根据工件的不同要求来给公差项目。
GB/T11334—2005中规定了两种圆锥公差的给定方法方法一 给出圆锥的理论正确圆锥角α（或锥度C ）和圆锥直径公差T D ，由T D 确定两个极限圆锥，所给出的圆锥直径公差具有综合性。
一文解读零件图纸中的形状公差与位置公差
9
一文解读零件图纸中的形状公差与位置于直径为0.1mm的圆柱面内。 该公差带应平行于垂直于基准A的平面B，并与基准A呈理论正确角度60°。
10
一文解读零件图纸中的形状公差与位置公差 位置度是表示零件上的点、线、面等要素，相对其理想位置的准确状况。 位置度公差是被测要素的实际位置相对于理想位置所允许的最大变动量。 示例：公差带前加注记号SΦ时、公差带是直径0.3mm的球内区域。球公差带的 中心点的位置是相对于基准A、B及C的理论正确尺寸。
7
一文解读零件图纸中的形状公差与位置公差 垂直度，即通常所说的两要素之间保持正交的程度，表示零件上被测要素 相对于基准要素，保持正确的90°夹角状况。垂直度公差是被测要素的实际方 向，对于基准相垂直的理想方向之间所允许的最大变动量。 示例1：公差带前加注记号Φ，则公差带垂直于基准面直径为0.1mm的圆柱面内。
13
一文解读零件图纸中的形状公差与位置公差 示例2：公差带是在与基准同轴的任一半径位置的测量圆柱面上距离为0.1mm的 两个圆之间的区域。
全跳动是指零件绕基准轴线作连续旋转时，沿整个被测表面上的跳动量。 全跳动公差是被测实际要素绕基准轴线连续的旋转，同时指示器沿其理想轮廓 相对移动时所允许的最大跳动量。 示例1：公差带是距离为半径差0.1mm，且与基准同轴的两圆柱面之间的区域。
2
一文解读零件图纸中的形状公差与位置公差
平面度，即通常所说的平整程度，表示零件的平面要素实际形状，保持 理想平面的状况。平面度公差是实际表面对理想平面所允许的最大变动量。 示例：公差带是位于距离0.08mm的两个平行平面之间的区域。
圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保 持等距的状况。圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动 量。 示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间 的区域。
一文解读零件图纸中的形状公差与位置于直径为0.1mm的圆柱面内。 该公差带应平行于垂直于基准A的平面B，并与基准A呈理论正确角度60°。
10
一文解读零件图纸中的形状公差与位置公差 位置度是表示零件上的点、线、面等要素，相对其理想位置的准确状况。 位置度公差是被测要素的实际位置相对于理想位置所允许的最大变动量。 示例：公差带前加注记号SΦ时、公差带是直径0.3mm的球内区域。球公差带的 中心点的位置是相对于基准A、B及C的理论正确尺寸。
7
一文解读零件图纸中的形状公差与位置公差 垂直度，即通常所说的两要素之间保持正交的程度，表示零件上被测要素 相对于基准要素，保持正确的90°夹角状况。垂直度公差是被测要素的实际方 向，对于基准相垂直的理想方向之间所允许的最大变动量。 示例1：公差带前加注记号Φ，则公差带垂直于基准面直径为0.1mm的圆柱面内。
13
一文解读零件图纸中的形状公差与位置公差 示例2：公差带是在与基准同轴的任一半径位置的测量圆柱面上距离为0.1mm的 两个圆之间的区域。
全跳动是指零件绕基准轴线作连续旋转时，沿整个被测表面上的跳动量。 全跳动公差是被测实际要素绕基准轴线连续的旋转，同时指示器沿其理想轮廓 相对移动时所允许的最大跳动量。 示例1：公差带是距离为半径差0.1mm，且与基准同轴的两圆柱面之间的区域。
2
一文解读零件图纸中的形状公差与位置公差
平面度，即通常所说的平整程度，表示零件的平面要素实际形状，保持 理想平面的状况。平面度公差是实际表面对理想平面所允许的最大变动量。 示例：公差带是位于距离0.08mm的两个平行平面之间的区域。
圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保 持等距的状况。圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动 量。 示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间 的区域。
形状公差和位置公差
第5页/共219页
3.1 概 述
要制造完全没有形位误差的零件，既不可能也无必要。因此， 为了满足零件的使用要求，保证零件的互换性和制造的经济性，设计 时不仅要控制尺寸误差和表面粗糙度，还必须合理控制零件的形位误 差，即对零件规定形状和位置公差。
为了适应国际技术交流和经济发展的需要，我国根据 ISO 1101制定 了有 关形 位公差 的新 国家标 准 ， 分别 为： GB／T 1182— 1996《形状和位置公差通则、 定义、 符号和图样表示法》；GB／T 1184—1996《 形 状 和 位 置 公 差 未 注 公 差 值 》 ； GB ／ T4249—1996 《公差原则》；GB／T 16671—1996《形状和位置公差最大实体要 求、最小实体要求和可逆要求》及GB1958—80《形状和位置公差检 测规定》。
第38页/共219页
形位公差带
1. 形状
形位公差带的形状随 实际被测要素的结构 特征、 所处的空间 以及要求控制方向的 差异而有所不同，形 位公差带的常见形状 有9种，如右图所示。
第39页/共219页
形位公差带
2. 大小
形位公差带的大小有两种情况，即公差带区域的
宽度（距离）t 或直径φt /Sφt ，它表示了形位精度要
第24页/共219页
3)基准符号
规则1: 基准符号由带圆圈的英文大写字母用细实线与粗的 短横线相连而组成。基准符号引向基准要素时，无论基准符 号在图面上的方向如何，其小圆圈中的字母应水平书写。
方框为ISO标准的基准代号
第25页/共219页
A 圆圈和字母 连线 粗的短横线
规则2：表示基准的字母也要标注在相应被测要素的位置公差框格内
按形位公差国家标准的规定，在图样上标注 形位公差时，应采用代号标注。无法采用代号标 注时，允许在技术条件中用文字加以说明。形位 公差项目的符号、框格、指引线、公差数值、基 准符号以及其他有关符号构成了形位公差的代号。
3.1 概 述
要制造完全没有形位误差的零件，既不可能也无必要。因此， 为了满足零件的使用要求，保证零件的互换性和制造的经济性，设计 时不仅要控制尺寸误差和表面粗糙度，还必须合理控制零件的形位误 差，即对零件规定形状和位置公差。
为了适应国际技术交流和经济发展的需要，我国根据 ISO 1101制定 了有 关形 位公差 的新 国家标 准 ， 分别 为： GB／T 1182— 1996《形状和位置公差通则、 定义、 符号和图样表示法》；GB／T 1184—1996《 形 状 和 位 置 公 差 未 注 公 差 值 》 ； GB ／ T4249—1996 《公差原则》；GB／T 16671—1996《形状和位置公差最大实体要 求、最小实体要求和可逆要求》及GB1958—80《形状和位置公差检 测规定》。
第38页/共219页
形位公差带
1. 形状
形位公差带的形状随 实际被测要素的结构 特征、 所处的空间 以及要求控制方向的 差异而有所不同，形 位公差带的常见形状 有9种，如右图所示。
第39页/共219页
形位公差带
2. 大小
形位公差带的大小有两种情况，即公差带区域的
宽度（距离）t 或直径φt /Sφt ，它表示了形位精度要
第24页/共219页
3)基准符号
规则1: 基准符号由带圆圈的英文大写字母用细实线与粗的 短横线相连而组成。基准符号引向基准要素时，无论基准符 号在图面上的方向如何，其小圆圈中的字母应水平书写。
方框为ISO标准的基准代号
第25页/共219页
A 圆圈和字母 连线 粗的短横线
规则2：表示基准的字母也要标注在相应被测要素的位置公差框格内
按形位公差国家标准的规定，在图样上标注 形位公差时，应采用代号标注。无法采用代号标 注时，允许在技术条件中用文字加以说明。形位 公差项目的符号、框格、指引线、公差数值、基 准符号以及其他有关符号构成了形位公差的代号。
第三章 形状和位置公差讲解
理论正确尺寸的表示采用框格表示，而零件提取尺寸仅是 由公差框格中位置度、轮廓度或倾斜度的公差限定，如图3.20 所示。
3.1.5简化标注
（1）当同一要素有多项几何公差要求时，可在一条指引线的 末端画出多个框格。
（2）当几个要素有同一几何公差要求时， 可以只使用一个公差框格。由该框格的一 端引出一条指引线，并在这条指引线上绘 制几条带箭头的连线，分别与这几个被测 要素相连。
3.3.3 跳动公差带的定义、标注和解释
跳动公差项目包括：圆跳动和全跳动。
（1）圆跳动的被测要素有圆柱面、圆锥面和端面；基准 要素是轴线。圆跳动要求被测要素相对于基准要素回转一周 ，同时测头相对于基准不动。
（2）全跳动的被测要素有圆柱面和端面；基准要素是轴 线。全跳动要求被测要素相对于基准要素回转多周，同时测 头相对于基准移动。
若没有“共面”、“共线”的说明，则只表明使用同一数 值、形状的公差带，不能实现共面控制。
（3）螺纹、花键、齿轮的标注
标准规定：如果被测要素和基准要素是中径轴线，则不需 另加说明；
如果是大径轴线，则应在公差框格下加注大径代号“MD”， 小径代号为“LD”。
对于齿轮和花键轴线、节径轴线用“PD”表示；大径（外齿轮 为齿顶圆直径，内齿轮为齿根圆直径）用“MD”表示；小径（ 外齿轮为齿根圆直径，内齿轮为齿顶圆直径）用“LD”表示。
跳动公差涉及基准，跳动公差带的方位（主要是位置） 是固定的。跳动公差带在控制被测要素相对于基准位置误差 的同时，能自然地控制被测要素相对于基准的方向误差和被 测要素的形状误差。
3.4 轮廓公差
轮廓公差项目包括：线轮廓度和面轮廓度。 被测要素有曲线和曲面。 轮廓度公差有的不涉及基准，其公差带的方位可以浮动 ；有的涉及基准（轮廓形状借助基准才可确定）。 基准要素有直线和平面，其公差带的方位是固定的。 不涉及基准的轮廓度公差带只能控制被测要素的轮廓形 状；涉及基准的轮廓度公差带在控制被测要素相对于基准 方向误差或位置误差的同时，能自然地控制被测要素的轮 廓形状误差。
3.1.5简化标注
（1）当同一要素有多项几何公差要求时，可在一条指引线的 末端画出多个框格。
（2）当几个要素有同一几何公差要求时， 可以只使用一个公差框格。由该框格的一 端引出一条指引线，并在这条指引线上绘 制几条带箭头的连线，分别与这几个被测 要素相连。
3.3.3 跳动公差带的定义、标注和解释
跳动公差项目包括：圆跳动和全跳动。
（1）圆跳动的被测要素有圆柱面、圆锥面和端面；基准 要素是轴线。圆跳动要求被测要素相对于基准要素回转一周 ，同时测头相对于基准不动。
（2）全跳动的被测要素有圆柱面和端面；基准要素是轴 线。全跳动要求被测要素相对于基准要素回转多周，同时测 头相对于基准移动。
若没有“共面”、“共线”的说明，则只表明使用同一数 值、形状的公差带，不能实现共面控制。
（3）螺纹、花键、齿轮的标注
标准规定：如果被测要素和基准要素是中径轴线，则不需 另加说明；
如果是大径轴线，则应在公差框格下加注大径代号“MD”， 小径代号为“LD”。
对于齿轮和花键轴线、节径轴线用“PD”表示；大径（外齿轮 为齿顶圆直径，内齿轮为齿根圆直径）用“MD”表示；小径（ 外齿轮为齿根圆直径，内齿轮为齿顶圆直径）用“LD”表示。
跳动公差涉及基准，跳动公差带的方位（主要是位置） 是固定的。跳动公差带在控制被测要素相对于基准位置误差 的同时，能自然地控制被测要素相对于基准的方向误差和被 测要素的形状误差。
3.4 轮廓公差
轮廓公差项目包括：线轮廓度和面轮廓度。 被测要素有曲线和曲面。 轮廓度公差有的不涉及基准，其公差带的方位可以浮动 ；有的涉及基准（轮廓形状借助基准才可确定）。 基准要素有直线和平面，其公差带的方位是固定的。 不涉及基准的轮廓度公差带只能控制被测要素的轮廓形 状；涉及基准的轮廓度公差带在控制被测要素相对于基准 方向误差或位置误差的同时，能自然地控制被测要素的轮 廓形状误差。
公差1_第三章 形状公差和位置公差
图3-24 被测要素为任一部分 和整个部分的标注
第三节 形位公差的标注
图3-25 用符号表示附加要求
第三节 形位公差的标注
5)全周(轮廓)符号的标注：对适用于视图所示的所有轮廓线或轮 廓面的形位公差要求，可在公差框格指引线的弯折处画一个细实 线小圆圈，如图3-26所示。
图3-26 全周符号的标注
第三章 形状公差和位置公差

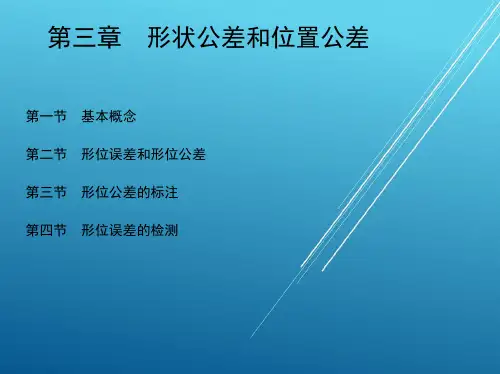

第一节 基本概念 第二节 形位误差和形位公差 第三节 形位公差的标注 第四节 形位误差的检测
第一节 基本概念
一、形位公差标准 二、形位公差的特征项目及其符号
在GB/T1182—1996中规定了形位公差的特征项目及其符号，见 表3⁃1。
第一节
基本概念
表3-1 形位公差的特征项目及其符号
第二节 形位误差和形位公差
一、形状误差和形状公差
1.形状误差 单一实际要素对其理想要素的变动量。
图3-6 最小条件
第二节 形位误差和形位公差
2.形状公差 单一实际要素的形状所允许的变全量。
二、位置误差和位置公差
1.位置误差 关联实际要素对其理想要素的变动量。 2.位置公差 关联实际要素的位置对基准所允许的变动全量。
第三章形状公差和位置公差第一节基本概念第二节形位误差和形位公差第三节形位公差的标注第四节形位误差的检测第一节基本概念一形位公差标准二形位公差的特征项目及其符号在gbt11821996中规定了形位公差的特征项目及其符号见第一节基本概念表31形位公差的特征项目及其符号第一节基本概念表31形位公差的特征项目及其符号三形位公差的代号标准规定在技术图样中形位公差采用形位公差代号标注
6)理论正确尺寸的标注如图3-27所示，在尺寸数字之外加细线方 框。
第三节 形位公差的标注
第三节 形位公差的标注
图3-25 用符号表示附加要求
第三节 形位公差的标注
5)全周(轮廓)符号的标注：对适用于视图所示的所有轮廓线或轮 廓面的形位公差要求，可在公差框格指引线的弯折处画一个细实 线小圆圈，如图3-26所示。
图3-26 全周符号的标注
第三章 形状公差和位置公差
第一节 基本概念 第二节 形位误差和形位公差 第三节 形位公差的标注 第四节 形位误差的检测
第一节 基本概念
一、形位公差标准 二、形位公差的特征项目及其符号
在GB/T1182—1996中规定了形位公差的特征项目及其符号，见 表3⁃1。
第一节
基本概念
表3-1 形位公差的特征项目及其符号
第二节 形位误差和形位公差
一、形状误差和形状公差
1.形状误差 单一实际要素对其理想要素的变动量。
图3-6 最小条件
第二节 形位误差和形位公差
2.形状公差 单一实际要素的形状所允许的变全量。
二、位置误差和位置公差
1.位置误差 关联实际要素对其理想要素的变动量。 2.位置公差 关联实际要素的位置对基准所允许的变动全量。
第三章形状公差和位置公差第一节基本概念第二节形位误差和形位公差第三节形位公差的标注第四节形位误差的检测第一节基本概念一形位公差标准二形位公差的特征项目及其符号在gbt11821996中规定了形位公差的特征项目及其符号见第一节基本概念表31形位公差的特征项目及其符号第一节基本概念表31形位公差的特征项目及其符号三形位公差的代号标准规定在技术图样中形位公差采用形位公差代号标注
6)理论正确尺寸的标注如图3-27所示，在尺寸数字之外加细线方 框。
第三节 形位公差的标注
形状公差和位置公差
(1)平行度公差
含义：公差带是距离为t公差值且平行于基准平面的两平 行平面之间的区域。
面对面平行度公差
(1)平行度公差 任意方向的平行度
基准线
含义：如在公差值前加注Фt公差值是直径为公差值且平 行于基准线的圆柱面内的区域。
(2)垂直度公差 垂直度公差是限制被测实际要素对基准在垂直方向上变动
4.圆柱度公差
圆柱度
含义：公差带是半径差为t公差值的两同轴圆柱面之间的区域。
圆度和圆柱度说明：
1）圆度和圆柱度一样，是用半径差来表示的，因为圆柱面 旋转过程中是以半径的误差起作用的，是符合生产实际的，
所以是比较先进的、科学的指标。 2）圆柱度公差值只是指两圆柱面的半径差，未限定圆柱面
的半径和圆心位置，因此，公差带不受直径大小和位置的约束， 可以浮动。
0.05 A
基准轴线
t
f
A
a标注)
测量圆锥面 b公差带)
(2)全跳动公差 全跳动公差是被测要素绕基准轴线作若干次旋转，同 时指示表作平行或垂直于基准轴线的直线移动时，在 整个表面上所允许的最大变动量。 1)径向全跳动公差。
图4-39 径向全跳动公差
1)径向全跳动公差。 含义：径向全跳动的公差带是半径差为公差值t，且与基准 轴线同轴的两圆柱面之间的区域。
量的一项指标,即用来控制零件上被测要素（平面或直线）相 对于基准要素（平面或直线）的方向偏离90°的程度。
含义：公差带是距离为公差值t且垂直于基准线的两平行 平面之间的区域。 线对线垂直度公差
(2)垂直度公差
含义：公差带是距离为公差值t且垂直于基准线的两平行 平面之间的区域。
面对线平行度公差
(2)垂直度公差
对称度公差
形状公差和位置公差名词解释
形状位置公差
名词解释：
零件在加工过程中，由于机床－夹具－刀具系统存在几何误差，以及加工中出现受力变形、热变
形、振动和磨损等影响，使被加工零件的几何要素不可避免地产生误差。
这些误差包括尺寸偏差、
形状误差(包括宏观几何误差、波度和表面粗糙度)及位置误差。
形状公差
形状公差是指单一实际零件在加工过程中，由于机床－夹具－刀具系统存在几何误差，以及加工
中出现受力变形、热变形、振动和磨损等影响，使被加工零件的几何要素不可避免地产生误差。
这些误差包括尺寸偏差、形状误差(包括宏观几何误差、波度和表面粗糙度)及位置误差。
形状公差
形状公差是指单一实际要素的形状所允许的变动全量。
形状公差用形状公差带表达。
形状公差带包括公差带形状、方向、位置和大小等四要素。
形状公差项目有：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。
位置公差
位置公差是指关联实际要素的位置对基准所允许的变动全量。
∙定向公差
定向公差是指关联实际要素对基准在方向上允许的变动全量。
这类公差包括平行度、垂直度、倾
斜度3项。
∙定位公差
∙定位公差是关联实际要素对基准在位置上允许的变动全量。
这类公差包括同轴度、对称度、位置度3项。
∙跳动公差
跳动公差是以特定的检测方式为依据而给定的公差项目。
跳动公差可分为圆跳动与全跳动。
零件的形位公差共14项，其中形状公差6个，位置公差8个，列于下表。
形状公差与位置公差
大圆柱面的轴线必须位于直径为公 差值 ø0.08 且与公共基准线 A-B（公共 基准轴线）同轴的圆柱面内
ø0.08 A - B
被测中心平面必须位于距离为公差 值 0.08 且相对于基准中心平面A对称配 置的两平行平面之间 被测中心平面必须位于距离为公差 值 0.08 且相对于公共基准中心平面 A-B 对称配置的两平行平面之间
30
中心平面的对称度公差 公差带是距离为公差值 t 且相对基准 的中心平面对称配置的两平行平面之间的 区域
t
基准平面
点的位置度公差 如公差值前加注 ø，公差带是直径为 公差值t的圆内的区域。圆公差带的中心 点的位置由相对于基准 A 和 B 的理论正 确尺寸确定
B 基准
线位置度公差
两个中心线的交点必须位于直径为 公差值 0.3 的圆内，该圆的圆心位于由 相对基准 A 和 B（基准直线）的理论正 确尺寸所确定的点的理想位置上
Do
被测表面的素线必须位于平行于图样 所示投影面而且距离为公差值 0.1 的两平 行直线内
0.1
端面全跳动公差
公差带是在同一正截面上， 半径差为公差值t的两同心圆之间 的区域
0.２
A
如在公差值前加注 ø，公差带是直 径为公差值 t 且平行于基准线的圆柱面 内的区域
线对面平行公差 公差带是距离为公差值 t 且平行于基 准平面的平行平面之间的区域 t
被测轴线必须位于距离为公差值 0.01 且平行于基准表面 B (基准平面） 的两平行平面之间
0.01
线对线垂直度公差 公差带是距离为公差值 t 且垂直于基 准线的两平行平面之间的区域
15
龙门
B
A基准平面 B 基准线
105˚
水平
A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
形状公差和位置公差
包括形状公差和位置公差。
任何零件都是由点、线、面构成的，这些点、线、面称为要素。
机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。
这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。
20世纪50年代前后，工业化国家就有形位公差标准。
国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于1980年颁布形状和位置公差标准，其中包括检测规定。
形状公差被测要素的实际形状对理想形状允许的变动量。
形状公差包括6个项目,即直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度表1[形状公差]
(形状公差续表)为形状公差在图样上的标注实例及其含义。
位置公差被测要素的实际位置对基准在一定方向或位置上的允许的变动量。
位置公差有8个项目,即平行度、垂直度、倾斜度、同轴度、
对称度、位置度、圆跳动和全跳动。
表2 [位置公差表]。
