破碎机技术规格书

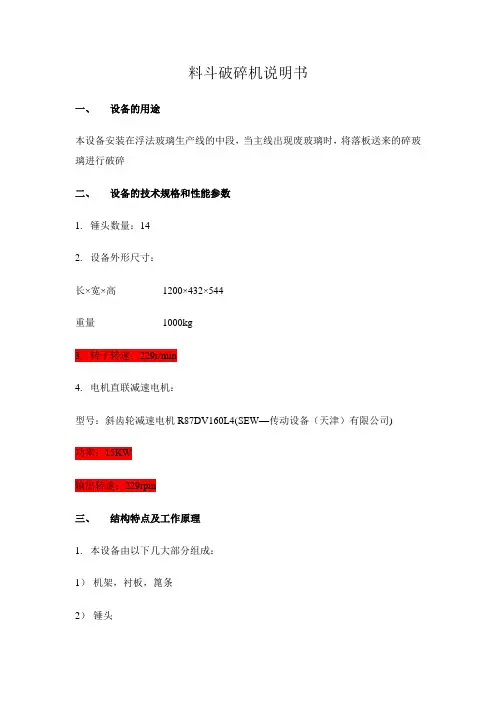

料斗破碎机说明书
一、设备的用途
本设备安装在浮法玻璃生产线的中段，当主线出现废玻璃时，将落板送来的碎玻璃进行破碎
二、设备的技术规格和性能参数
1.锤头数量：14
2.设备外形尺寸：
长×宽×高1200×432×544
重量1000kg
3.转子转速：229r/min
4.电机直联减速电机：
型号：斜齿轮减速电机R87DV160L4(SEW—传动设备（天津）有限公司)
功率：15KW
输出转速：229rpm
三、结构特点及工作原理
1.本设备由以下几大部分组成：
1）机架，衬板，篦条
2）锤头
3）传动站
2.电机带动主轴转动，当有废玻璃落进破碎机壳体时，通过锤头与篦条之间的
相对传动从而把玻璃打碎。

四、安装及试运转
1.安装要求：轴承与轴承座装配前必须清洗干净;止推环与轴承一起装入轴承座
一定要装紧，防止径向窜动。

2.试运转
1）试运转前应检查各紧固件是否有松动，各转动件的润滑状态是否良好。

2）各转动件安装好后，确保无阻卡后方能试车。

3）试运转要求运行平稳，噪音小，无不正常的声音发生。

五、维护
1.应定期检查所有活动的机器部件的情况及螺钉螺栓的紧固状况，如有松动应
及时拧紧。

2.如有异物（如金属块）落入机箱内应立即停机，并清除异物。

3.润滑制度：
1）减速机：见减速机说明书
2）轴承：钙基润滑脂每月一次。

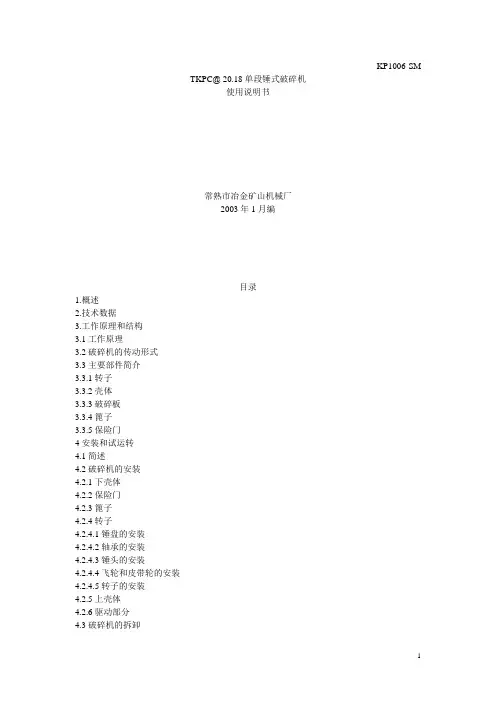

KP1006-SMTKPC@ 20.18单段锤式破碎机使用说明书常熟市冶金矿山机械厂2003年1月编目录1.概述2.技术数据3.工作原理和结构3.1工作原理3.2破碎机的传动形式3.3主要部件简介3.3.1转子3.3.2壳体3.3.3破碎板3.3.4篦子3.3.5保险门4安装和试运转4.1简述4.2破碎机的安装4.2.1下壳体4.2.2保险门4.2.3篦子4.2.4转子4.2.4.1锤盘的安装4.2.4.2轴承的安装4.2.4.3锤头的安装4.2.4.4飞轮和皮带轮的安装4.2.4.5转子的安装4.2.5上壳体4.2.6驱动部分4.3破碎机的拆卸4.4试运转4.4.1空载试车4.4.2带载试车5.保养和维修5.1机器保养的一般要求5.2特殊说明5.3计划维修5.4注意点5.5润滑6.机件代号索引1 概述TKPC20.18 单段锤式破碎机,它用于破碎一般中等硬度矿石.例如,石灰石、石膏、煤、页岩和其它中等硬度脆性材料。

其抗压强度可达200Mpa，由于本机具有入料料度大，破碎比大等特点，可装原矿石一次破碎到符合产品要求的料度，使过去需要的多段破碎生产系统简化为一段破碎。

这样可同时减少投资和运转费用。

对破碎生产线来说，只要被破碎矿厂的物理性质适合，选用这种机型的破碎机是最经济的，因它投资少，操作维修方便，并能改善劳动强度。

有些单级锤式破碎机，在雨季运行时很容易被潮湿的泥土所填塞。

而具有特殊结构的TKPC破碎机就可减少被填塞的可能；且不慎混入机内杂物如：钎子，钻头、铁锤等能通过安全装置自动地被排出机外，而不致引起严重损坏。

这种特别设计的腔型和转子结构，可使锤头的动能最有利地用于破碎矿石，使载荷平稳，电耗低，并能延长破碎机易磨损部件的寿命。

各种机型的锤式破碎机，通常在喂料全宽度正面泗料情况下才能发挥其正常作用。

物料由悬挂于破碎机转子上并高速旋转的锤头破碎。

进机矿石的块度不同，所需消耗的能量也不同，为保持所需能量与供给能量之间的平衡，给料机的速度必须根据供料直至载荷恢复至正常状态。

新疆宝明矿业有限公司油页岩露天矿设备招标文件双齿辊破碎机新疆宝明矿业有限公司油页岩露天矿招标文件双齿辊破碎机技术规范书建设单位：新疆宝明矿业有限公司油页岩露天矿设计单位：中煤国际工程集团沈阳设计研究院2012年6月目录一技术规范1 总则2 环境与条件3 设备参数4 技术要求5 性能保证6 设计、供货及接口规则7 安装、调试、考核和验收8 质量保证二供货范围和报价1 一般要求2 供货范围3 投标报价三设备和技术资料交付进度1 设备交付进度2 技术资料四监造、检验和性能验收试验1、概述2、工厂检验及试验3、设备监造4、性能验收试验五技术服务和设计联络1 乙方现场技术服务2 培训3 设计联络会一、技术规范1 总则1.1本招标文件仅适用于新疆宝明矿业有限公司油页岩露天矿生产系统中二次破碎的的双齿辊破碎机设备，具体说明该设备的功能设计、结构、性能、安装和试验等方面的招标技术条件和技术要求。

1.2 本技术规范书描述的开采工艺及设备的主要技术决策、规格和要求，并非是设备、系统的所有细节。

如有不明确之处，请与广东宏大爆破股份有限公司（下称甲方）和中煤国际工程集团沈阳设计研究院（下称中煤沈阳院）联系。

1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 设备的设计、制造、包装、运输、储存和验收应遵循的规范：国内制造部分（国内厂家中标）要遵循中国国家标准或国际标准（国外中标国内制造）；国外制造部分要遵循国际标准或中国国家标准；当标准相应条款有差异时，执行较高要求标准。

1.5 设备供应商应保证业主不会因使用中标者所提供的设备而受到第三方的关于专利、商标等其它知识产权的侵犯的投诉。

1.6 投标方提供的设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：环境温度影响等。

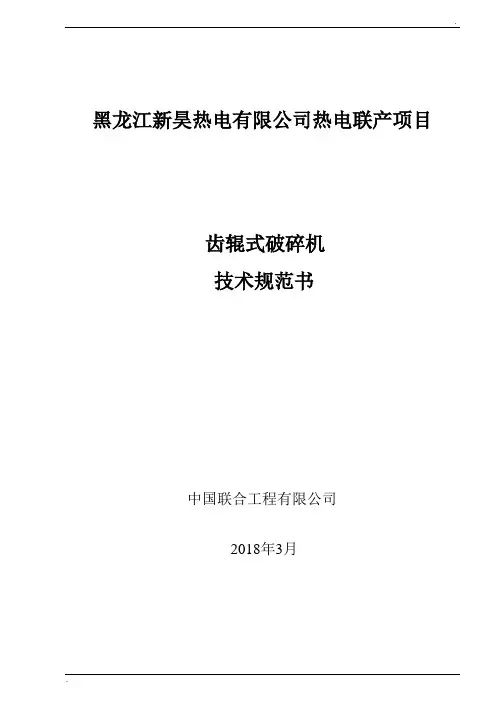

黑龙江新昊热电有限公司热电联产项目齿辊式破碎机技术规范书中国联合工程有限公司2018年3月目录1 总体要求2 设计条件3 技术要求4 设备参数5 供货范围6 清洁和油漆7 设备标识、包装、运输、储存8 技术资料和交付进度9 监造（检验）和性能验收试验10 质量保证和技术服务11 培训12 附表13 电气通用技术要求1. 总的要求1.1 项目简介项目名称：黑龙江新昊热电有限公司热电联产项目项目总体情况：本项目建设规模为：一期工程2×150t/h（BMCR）超高压高温CFB燃煤锅炉，二期工程3×220t/h（BMCR）超高压高温CFB燃煤锅炉（两用一备），分期建设。

项目地点：黑龙江绥化市1.2 技术规范对供方的要求1.3.1 供方在设备设计、选配外购件和确定参数时，可按照/参照本技术规范提出的规范和标准及相关规定。

也可采用不低于以下规范与标准的国际标准或国家标准，但必须在报价书中予以说明，并提供该标准或复印件，供需方审阅和备案。

供方采用的各种标准均应是最新的有效版本。

当本技术规范提出的规范和标准与供方所执行的规范和标准发生矛盾时，则按较高的规范和标准执行。

1.3.2 本技术规范所提出的是最低限度的技术要求，并未对所有的技术细节作规定，也未充分引述有关规范和标准的相关条款，供方应保证提供符合本技术规范和国家有关标准要求的优质产品及其服务。

对国家有关安全、环保等强制性标准，供方提供的产品必须满足其要求。

1.3.3 供方应确保所供的设备和配套辅助系统结构先进、配备齐全、功能完整、性能优良、安全可靠、经济合理。

并对所供的设备及配套辅助系统（包括分包和外购设备）的全部负责。

1.3.4 对于破碎机的外配套件，供方应提供两家以上的配套件生产厂，外配套件的品牌或厂家在签订技术协议时由需方确认。

1.3.5 供方所供破碎机的控制、检测设备和仪表（如果有）应留有远程控制所需的通讯接口，以满足整套输煤系统联锁控制的要求。

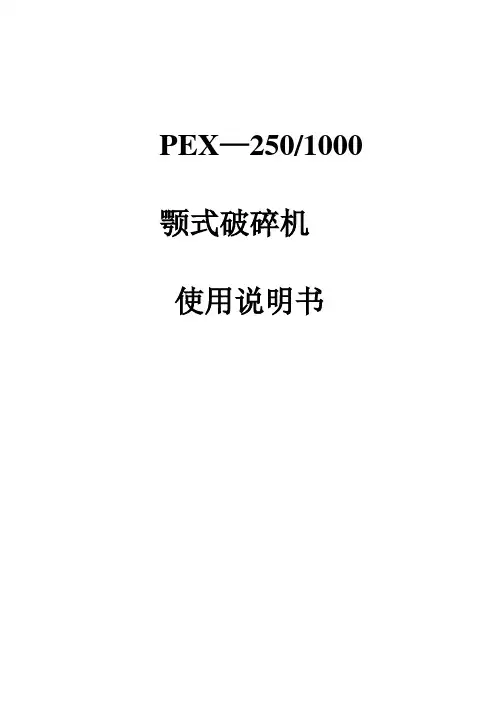

PEX—250/1000 颚式破碎机使用说明书一、机器的用途本机适用于冶金、矿山、筑路、硅酸盐和化工水泥等部门细破，给粒度≤210mm的矿石和岩石，待碎物的抗压强度≤2500公斤/平方厘米。

二、技术规范（一）、进料口尺寸----------- 250×1000mm（二）、进料最大粒度--------- 210mm（三）、排料口调整范围------- 15-50mm（四）、偏心轴转速----------- 330r/min（五）、生产量----------- 16-50t/h（六）、电动机：型号----------Y280s-8功率---------- 37kw转速----------740r/min（七）、外形尺寸--------------1600×1992×1380（八）、机重------------------7032kg三、机器结构概述本机主要由机架、动颚、偏心轴、颚板、肘板等部件组成，电动机通过三角皮带传动偏心轴，使动颚按照已调好的轨迹进行运动，从而将机器腔内的物料加以破碎。

机架采用焊接结构，机架前装固定颚板，破碎腔两侧壁上装有边护板以防止侧壁磨损。

动颚为铸钢体，正面装有活动颚板，其上部借偏心轴与滚柱轴承悬挂在机架上，下部支承在肘板上，并与其呈滚动接触，在偏心轴两端装有飞轮、皮带轮，肘板的另端支承在调整座上并与其呈滚动接触，肘板除起支承作用之外，在外来不能破碎的物料进孔腔内时载荷突然增加的情况下起着保险作用，即自迅速断裂从而保护其它部件不损坏。

调整座装在机架上两侧的滑动槽内，调整板用来调整出料尺寸，当要调到某尺寸的选配一相应的垫板垫之。

四、安装说明本机是由制造厂装配整机供给用户的，收到本机后应进行检查，以清除运输中有可能产生的弊病。

1、由于本机工作时振动较大，故应将其安装在混凝土地基上，以减少振动和因振动而影响建筑基础，最好在机器与基础中间垫以木料、胶带或其它缓冲材料。

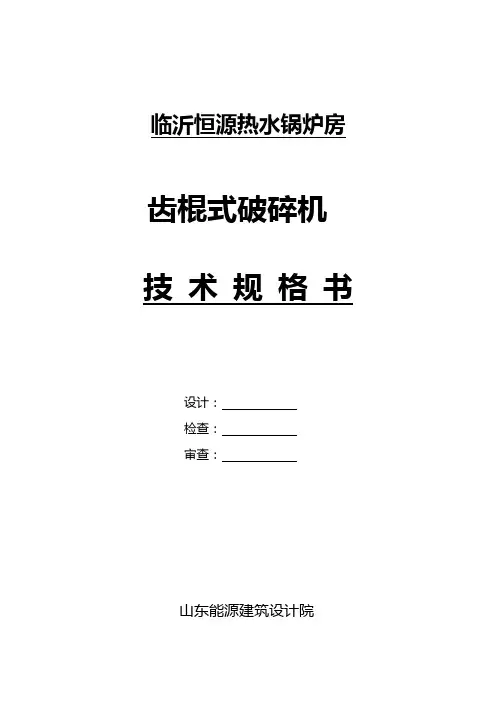

临沂恒源热水锅炉房齿棍式破碎机技术规格书设计：检查：审查：山东能源建筑设计院2012-05齿筒粒料破碎机一、作业环境及使用条件：1、用于破碎室破碎电煤。

2、电源电压：380V，电压波动范围±7%3、控制电源电压：220V，50HZ，电压波动范围±10%4、工作湿度： 5-95%5、工作温度：-30℃-42℃6、工作方式：连续工作二、齿辊破碎机技术参数：1、设备型号:2、最大出力: 180t/h3、入料粒度：≤300 mm4、出料粒度：≤40 mm（由锅炉厂最终确定入炉燃料粒度）5、传动方式:6、电动机:电机型号: ；功率: ；电压:380V；转速 r/min；防护等级 IP54 ；绝缘等级F级。

7、外形尺寸（长×宽×高）: ××8、设备总重（不含电动机）: t；9、配布料器，重量t。

三、技术要求3.1 总的技术要求3.1.1 供方提供的设备应功能完整、技术先进，并能满足人身安全和劳动保护条件。

3.1.2 所有设备均应正确设计和制造，在正常工况下均能安全、持续运行，不应有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题，设备结构应考虑方便日常维护（如加油、紧固等）需要。

需方欢迎供方提供优于本规范书要求的先进、成熟、可靠的设备及部件。

3.1.3设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合。

需方一般不接受带有试制性质的部件。

3.1.4外购配套件，必须选用优质名牌、节能先进的产品，并有生产许可证及生产检验合格证。

严禁采用国家公布的淘汰产品。

对重要部件需取得需方认可或由需方指定。

供方应对外购的部件及材料进行检验，并对其质量、性能负责。

对目前国内产品质量尚不过关的部件，可选用进口产品。

3.1.5易于磨损、腐蚀、老化或需要调整、检查或更换的部件应提供备用品，并能比较方便地拆卸、更换和修理。

所有重型部件（包括电动机）均应具有便于安装和维修需要的起吊或搬运条件。

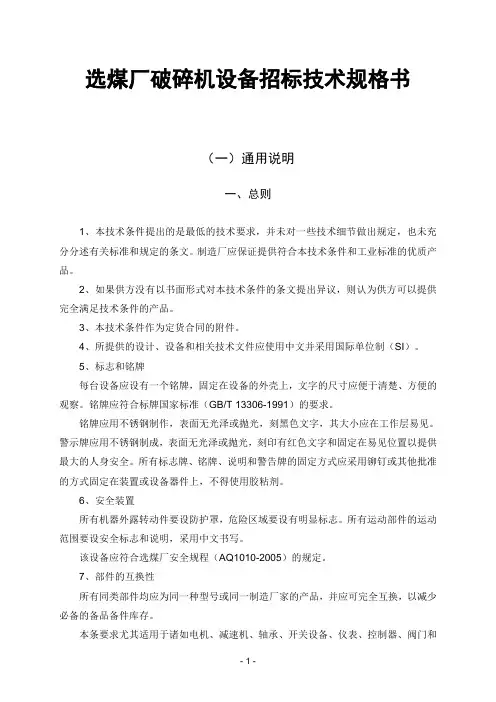

选煤厂破碎机设备招标技术规格书（一）通用说明一、总则1、本技术条件提出的是最低的技术要求，并未对一些技术细节做出规定，也未充分分述有关标准和规定的条文。

制造厂应保证提供符合本技术条件和工业标准的优质产品。

2、如果供方没有以书面形式对本技术条件的条文提出异议，则认为供方可以提供完全满足技术条件的产品。

3、本技术条件作为定货合同的附件。

4、所提供的设计、设备和相关技术文件应使用中文并采用国际单位制（SI）。

5、标志和铭牌每台设备应设有一个铭牌，固定在设备的外壳上，文字的尺寸应便于清楚、方便的观察。

铭牌应符合标牌国家标准（GB/T 13306-1991）的要求。

铭牌应用不锈钢制作，表面无光泽或抛光，刻黑色文字，其大小应在工作层易见。

警示牌应用不锈钢制成，表面无光泽或抛光，刻印有红色文字和固定在易见位置以提供最大的人身安全。

所有标志牌、铭牌、说明和警告牌的固定方式应采用铆钉或其他批准的方式固定在装置或设备器件上，不得使用胶粘剂。

6、安全装置所有机器外露转动件要设防护罩，危险区域要设有明显标志。

所有运动部件的运动范围要设安全标志和说明，采用中文书写。

该设备应符合选煤厂安全规程（AQ1010-2005）的规定。

7、部件的互换性所有同类部件均应为同一种型号或同一制造厂家的产品，并应可完全互换，以减少必备的备品备件库存。

本条要求尤其适用于诸如电机、减速机、轴承、开关设备、仪表、控制器、阀门和继电器等设备和部件的供货。

8、材料和设备所有的材料和设备均应是全新的，未使用过的，质量优良，适用于在应用中存在的条件、温度和压力变化下的工作，不会出现不合理变形和性能下降或者任何零件发生意外，以致于影响到设备的效率和可靠性。

9、噪声装置及其辅机应设计和构筑成以实际可行的最低噪声值运行。

应提供合适的隔音处理，保证装置在任何不超过和包括最大出力的负荷运行时，在稳定状态下距装置及其辅机或其外罩轮廓1米处噪声等级不超过85db(A)。

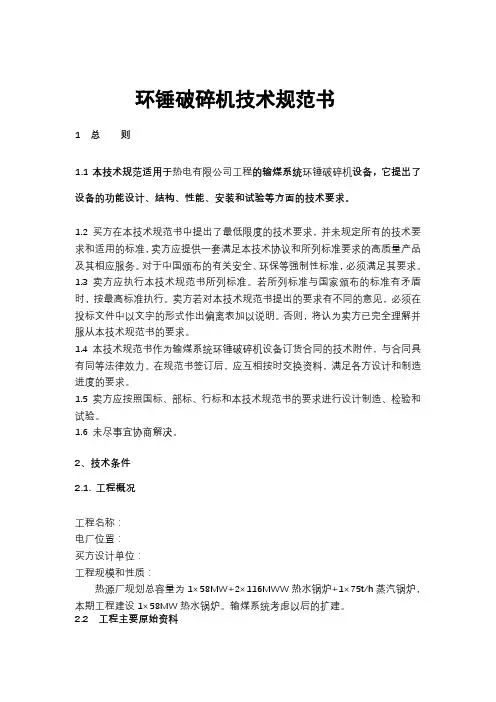

环锤破碎机技术规范书1 总则1.1 本技术规范适用于热电有限公司工程的输煤系统环锤破碎机设备，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 买方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术协议和所列标准要求的高质量产品及其相应服务。

对于中国颁布的有关安全、环保等强制性标准，必须满足其要求。

1.3 卖方应执行本技术规范书所列标准。

若所列标准与国家颁布的标准有矛盾时，按最高标准执行。

卖方若对本技术规范书提出的要求有不同的意见，必须在投标文件中以文字的形式作出偏离表加以说明。

否则，将认为卖方已完全理解并服从本技术规范书的要求。

1.4 本技术规范书作为输煤系统环锤破碎机设备订货合同的技术附件，与合同具有同等法律效力。

在规范书签订后，应互相按时交换资料，满足各方设计和制造进度的要求。

1.5 卖方应按照国标、部标、行标和本技术规范书的要求进行设计制造、检验和试验。

1.6 未尽事宜协商解决。

2、技术条件2.1. 工程概况工程名称：电厂位置：买方设计单位：工程规模和性质：热源厂规划总容量为1×58MW+2×116MWW热水锅炉+1×75t/h蒸汽锅炉，本期工程建设1×58MW热水锅炉。

输煤系统考虑以后的扩建。

2.2 工程主要原始资料2.2.1 气象特征与环境条件(由业主补齐)室外气象参数冬季采暖室外计算温度℃冬季通风室外计算温度℃冬季空调室外计算温度℃极端最低温度℃日平均温度低于+5℃的天数 d冬季室外平均风速m/s冬季室外主导风向及频率冬季室外大气压力hPa空气调节日平均温度℃极端最高温度℃最热月平均相对湿度%夏季室外平均风速m/s夏季室外主导风向频率夏季室外大气压力hPa年平均温度地震烈度2.2.2锅炉煤耗量见下表:注: 1.小时耗煤量为锅炉最大连续蒸发量时的小时耗煤量.2.日耗煤量按24小时计算.3.年设备利用小时数按8000小时考虑.3.设备规范卖方应根据供货范围分别填写下列规范表，但不限于此：（填写此表时，不得变动格式及分表顺序，没有的可不填）。

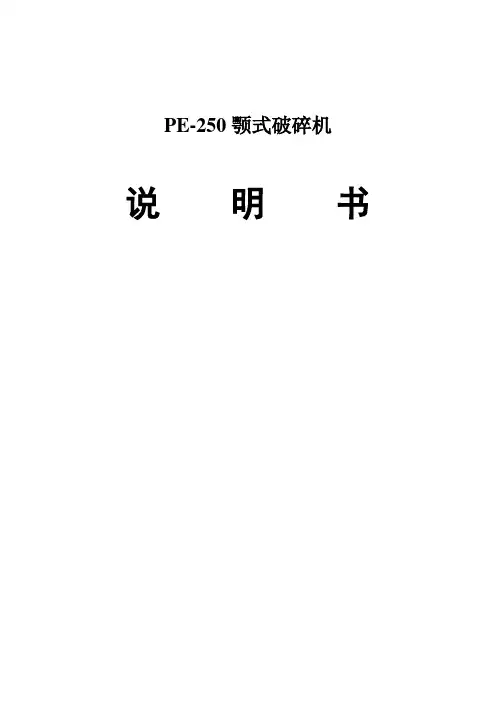

PE-250颚式破碎机说明书目录一、机器的用途二、技术规格及性能三、结构特征及工作原理四、机器的安装与调整五、机器的使用与试运转六、机器的润滑七、机器的维护八、机器可能产生的故障及其消除方法九、安全技术规程十、易损件明细表一、机器的用途本机适用于破碎块度不大于210mm，强度极限不超过250Mpa 的各种矿石。

二、技术规格及性能⒈进料口尺寸250×400mm⒉出料口调整范围20—80mm⒊最大装料尺寸210mm⒋偏心轴转速275r/min⒌轴偏心距12mm⒍生产能力（视出料口而定）出料口为20mm时4t/h为50mm时14t/h为20mm时20t/h⒎电动机型号Y200L1-6功率18.5kw转速970r/min⒏外型尺寸长2060宽1261高1413⒐机器重量（不包括电机）：2825kg注:破碎能力是指破碎极根强度为150～250Mpa的花岗岩，并不断的向破碎机内填装块度不超过210mm大小的不代细小石料的数据。

三、结构特征及工作原理本破碎机主要由机架、动颚、偏心轴、颚板、肘板等组成，电机通过三角带传动偏心轴使动颚按已调正好的轴迹进行运动，使其破碎腔内的物料得以破碎。

机架采用正体，铸钢件结构，上面装有本机器的工作机构，并在其左右侧壁上装有衬板，防止侧壁磨损。

偏心轴装在轴承内，固定机架上，轴的两端分别装有皮带轮和飞轮，两轮本身都带有配重，用于均衡机器旋转部分的惰性。

动颚为成型的铸钢件，正面装有活动颚板，借肘板支撑成倾斜位置，上部借助于偏心轴和轴承悬挂在机架中。

肘板衬为二个，肘板衬一个装在动颚的槽里，一个装在调正座的槽里。

肘板除对动颚有支撑作用外，在有不能轧碎的物体落入破碎机内时，起到保护破碎机主要零件不受损坏。

调正装置做为变更出料口宽之用。

锁紧装置使肘板保持在动颚和斜面支承之间，使之不致脱落。

动颚齿板和固定齿板采用高猛钢铸件两者可倒头使用。

侧护板除保护机架两侧免遭磨损外，还与压条结合做为固定颚板之用。

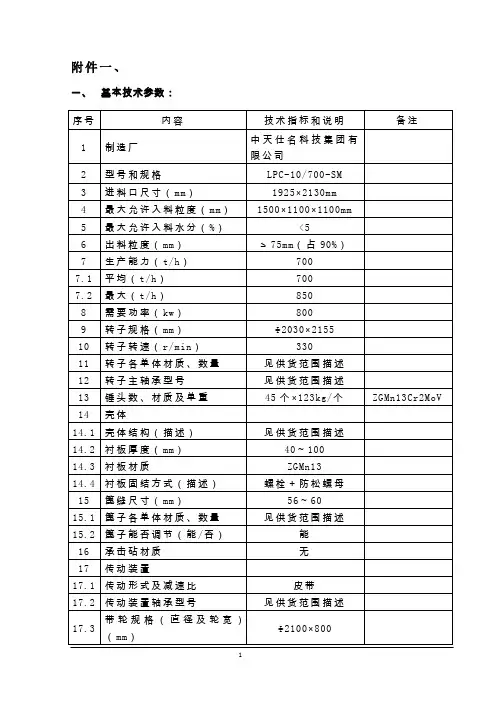

附件一、一、基本技术参数：二、破碎机的结构：a)工作机理的描述矿石由给料机正面全宽度喂入破碎机进料口，从进料口落入下方的给料辊上，再由给料辊传送到高速回转的转子上，物料被锤头打击或抛起，被抛起的那部分物料在机体上部的反击腔中与反击板相撞，未被抛起的物料则由转子锤盘支承并继续受到下一排锤头的打击。

在反击腔完成粗碎之后，物料被锤头带入破碎腔和篦子工作区，进一步细碎直到能通过篦缝被排到设于机下的胶带机上。

b)基本特点：带给料辊单段锤式破碎机，以给料辊承接进机料块的冲击载荷，由给料辊将物料送入转子。

它与不带给料辊的锤式破碎机相比，进机粒度更大，而转子的运转阻力和锤盘的磨损减少，已成为我国大中型水泥厂石灰石的主要破碎机型。

这种破碎机的腔形和总体设计有过两次重大修改，当时我国水泥工业的原料粉磨绝大多都使用管磨机，因此破碎机的设计宗旨在于给磨机提供细料含量更多的产品。

进入廿一世纪以来，由于更注重节能而多采用立式磨粉磨原料。

立式磨的粉磨方式与管磨机截然不同，它是在碾盘上由高压力的辊子碾压完成的。

只有形成一定厚度的料层才能稳定运转，这种料层需要有一定数量的粗料粒作为骨架，同时粉料多又影响料层的稳定性，有的文献介绍<10mm含量希望少于10%。

本机是近两年进行的新设计，而在经过中间试验后于今年完成的新腔形设计。

它完全是为立式磨相配套而完成的。

本机的设计处处体现了人性化的理念，在保持原有优点的基础上，为用户提供性能更优良的产品，为工人提供更方便的维修条件。

坚固结实的转子可以承受大块矿石的沉重载荷，主轴采用优质合金钢制成，轴承为进口的调心滚子轴承，可以保证转子的可靠运转，此次提供的锤盘改用合金钢铸造，并经过调质处理（轮缘堆焊耐磨合金），它与以往的转子相比，具有更长的使用寿命。

为了提高给料辊的耐磨性，它的辊齿也堆焊了耐磨合金。

新的给料辊是从侧面由破碎机内取出，而不同于老机型需要事先取出转子，才能依次取两个辊子，而且辊子轴承端面的顶丝座也需要从壳体上切开才能实施，这样就大大方便于更换减震胶块和更换辊筒。

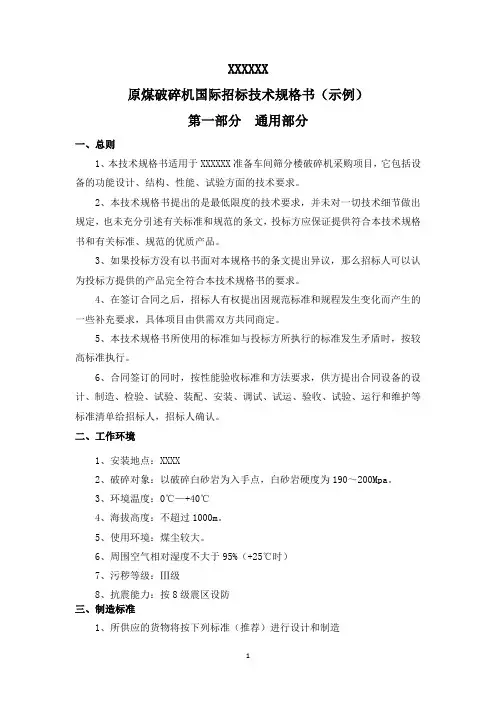

XXXXXX原煤破碎机国际招标技术规格书（示例）第一部分通用部分一、总则1、本技术规格书适用于XXXXXX准备车间筛分楼破碎机采购项目，它包括设备的功能设计、结构、性能、试验方面的技术要求。

2、本技术规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规格书和有关标准、规范的优质产品。

3、如果投标方没有以书面对本规格书的条文提出异议，那么招标人可以认为投标方提供的产品完全符合本技术规格书的要求。

4、在签订合同之后，招标人有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供需双方共同商定。

5、本技术规格书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。

6、合同签订的同时，按性能验收标准和方法要求，供方提出合同设备的设计、制造、检验、试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人，招标人确认。

二、工作环境1、安装地点：XXXX2、破碎对象：以破碎白砂岩为入手点，白砂岩硬度为190～200Mpa。

3、环境温度：0℃—+40℃4、海拔高度：不超过1000m。

5、使用环境：煤尘较大。

6、周围空气相对湿度不大于95%（+25℃时）7、污秽等级：Ⅲ级8、抗震能力：按8级震区设防三、制造标准1、所供应的货物将按下列标准（推荐）进行设计和制造电器：IEC标准/EN标准机械：ISO标准如果货物原产国的国家标准或现在通行的其他国家的标准与上述标准相似或高于上述标准，则可以使用这些标准。

2、设备必须以公制单位设计和生产，不接受在设备的设计和制造中采用英制单位。

3、防爆电气设备应按中国最新国家标准，或其它被中国防爆权威机构认同的标准制造，并取得在煤矿安全标志。

4、本设备应满足《煤矿安全规程》（2009版）所规定的各种保护及要求。

5、投标方对非自主设计、制造的零部件，应详细说明零部件的生产厂家及其制造能力等情况。

破碎系统采购需求计划技术参数1.颚式破碎机工程名称阿根廷圣克鲁斯CC/LB水电站项目部（砂石加工系统） 工程所在位置阿根廷圣克鲁斯省海拔 60m—110m 极端温度 1月份平均气温为12.7℃，7月份平均气温为1.2℃，记录到的极值高温为30.7℃，极值低温为-13.7℃车间名称 破碎车间 设备名称 颚式破碎机岩石特性 玄武岩需求数量 1台工程所在位置阿根廷圣克鲁斯省技术参数项 目 规格及参数 备注用途 大坝坝后护坡块石加工配套棒条给料机喂料进料口尺寸 不小于1500mm×1800mm单机处理能力 处理能力800至1000t/h安装方式可根据生产厂家确定为无基础或地脚螺栓，但地脚螺栓安装剪切力不宜过大 请投标单位提供布置和安装图排料口220mm~350mm之间可调整（需要的成品料粒径为300mm-900mm的块石，坝后护坡料）出料粒径300mm-500mm机械要求 铸钢主体、抗磨钢内衬、固定式或移动式锰钢外壳、偏心轴是Cr-Mo钢轴承轴承应为SKF原装进口轴承或同级别国内外知名品牌润滑方式 轴承采用集中油泵润滑工况说明 露天使用，对原料石适应性强；满足重载启动。

配套 以设备生产厂家为准，但需配置专用工具启动方式 变频启动，随机配置无极变频器环保及节能 请体现是否带防尘罩、节能性外观处理对外观进行防腐处理，防腐能满足该工程使用服务6年要求；表面颜色随生产厂家出厂要求随机资料必须齐全，包括设备名牌、使用说明书、保养维护手册、出厂合格证等不限于上述要求；厂家服务1、合同签订后提供设备基础安装尺寸图纸及基础施工要求；且所提供图纸必须与进场设备一致，如进场设备尺寸发生变化引起的返工等由厂家承担责任；2、设备厂家技术人员进工地指导安装、调试，以及对现场从业人员进行技术、保养、使用、维修、易损件更换等培训。

重量 整机重量最大单件重量（运行期维护）电气部分电机型号设备配套,优先选择皖南电机或国满足该区域高温、低温际、国内资名品牌天气正常运行需要； 主要电气元件为国内外知名产品。

1,本矿井设计原煤生产能力为8.00Mt / a。

设计年工作日330d，采用每日4 班工作制，3班生产，1班检修准备，每天净提升时间16h。

一水平输送机大巷破碎机安装在一水平输送机大巷与主斜井搭接处，用于破碎提升出井的煤炭(包括少量夹矸)。

海拔高约1002.719m。

3.技术要求3.1标准和规范1.所供应的货物应按下列最新版标准进行设计和制造电器：IEC标准/EN标准机械：ISO标准类似或高于上述标准的货物原产国的国家标准或其它目前使用的国家标准。

中国《煤矿安全规程》2.设备的设计与制造应采用SI国际单位制，个别部件采用英制单位应列出清单。

3.防爆电气设备应按中国GB3836.1.4 —2000标准，或其它被中国防爆检验部门认可的标准制造。

4.设备交货前应取得中国国家煤矿安全标志证书和“MA ”标识。

3. 2设备相关运行环境条件矿井为低瓦斯矿井。

煤有可自燃性，煤尘具有爆炸性危险。

气温变化范围：-5 ℃- 30 ℃。

电源电压10kV/660V，频率50Hz。

3. 3破碎机技术性能指标与技术要求：破碎能力：4000(t/h)给料方式：皮带机入料破碎方式：齿辊式破碎机型号：2PLF140/280入料粒度(mm)：<1500出料粒度(mm)：<300齿辊直径(mm)：①1400辊有效长度（mm）：①2800外形尺寸（mm）：6900x4100x1840设备重量（Kg）78000破碎物料：煤和少量夹矸电机功率：2x315Kw，采用国产知名品牌防爆电机（佳木斯防爆电机或南阳防爆电机）。

电机外壳的防护等级：不低于IP55。

电机应预埋温度传感器，实现对电机的温升监测和保护。

采用减速器传动装置，减速机配套进口，与电机功率相匹配。

减速机应有直观的油位指示装置，并具有适宜的冷却系统。

（减速器选用H3SH15 ）偶合器采用国产知名品牌。

润滑要求：自动润滑。

所有轴承要求进口 SKF。

必须具有齐全的机械保护可靠的电气失速保护系统。

混凝土破碎机规格一、产品概述混凝土破碎机是一种用于破碎混凝土、石料、煤炭等材料的设备，广泛应用于建筑、矿山、公路、铁路等行业。

该设备具有高效、节能、环保等特点，能够满足不同用户的需求。

二、技术参数1. 破碎机型号：根据用户需求定制。

2. 破碎机重量：根据用户需求定制。

3. 破碎机尺寸：根据用户需求定制。

4. 破碎机电机功率：根据用户需求定制。

5. 破碎机产量：根据用户需求定制。

6. 破碎机进料口尺寸：根据用户需求定制。

7. 破碎机出料口尺寸：根据用户需求定制。

8. 破碎机转速：根据用户需求定制。

9. 破碎机噪音：≤80dB(A)。

10. 破碎机振动：≤2.5mm/s。

11. 破碎机温度：≤75℃。

三、主要构造1. 破碎室：采用高强度合金材料制成，能够承受高强度的冲击和磨损。

2. 破碎齿板：采用高强度合金材料制成，具有耐磨、耐腐蚀等特点。

3. 驱动系统：采用高效节能电机，可以根据不同的需要进行调节。

4. 破碎机底座：采用加厚钢板制成，具有稳定性好、抗震性强等特点。

5. 控制系统：采用PLC控制，具有自动化、智能化等特点。

四、主要特点1. 高效节能：采用高效节能电机和高强度合金材料制成的破碎室和破碎齿板，能够提高破碎效率，降低电能消耗。

2. 环保：采用低噪音设计和PLC控制系统，能够降低噪音和振动，减少对环境的影响。

3. 可靠性高：采用高强度合金材料和加厚钢板制成的破碎室和底座，具有稳定性好、抗震性强等特点，能够保证设备的安全运行。

4. 维护方便：采用可拆卸式结构设计，方便设备的维护和保养。

五、安全注意事项1. 在使用设备前，请认真阅读使用说明书，并按照说明书操作。

2. 使用设备时，请注意安全防护措施，穿戴好必要的防护用品。

3. 在设备运行时，不要随意触碰设备，以免造成危险。

4. 在设备维护和保养时，请先切断电源，并按照说明书操作。

六、售后服务1. 售后服务承诺：提供一年的免费保修期，终身维护服务。

SNP-800废弃物破碎机规格书技术说明产品型号：SNP-800第一章产品简介第二章粉碎工艺流程第三章主要技术参数医疗废物专用粉碎机产品简介一、结构特点医疗废弃物专用粉碎毁形系统，在充分吸收加拿大粉碎设备粉碎刀具的特点和提升设备的基础上，结合我国实际医疗废物的组成特点而设计完成，主要由提升机、破碎毁形装置及物料输送装置组成。

1、提升机由提升机架、料斗车、料仓、电机减速机系统组成，其中电机减速系统为提升机提供动力，在同步轴的带动下，起重链牵引着提升料斗，通过定向轮和定向轨道的路径，使车完成提升、翻转、倾倒、回落等动作。

稳定、快捷、可靠。

2、破碎毁形装置由外壳箱体、电机减速机系统、齿轮箱部分、主轴部件、拨料轴部件、拨料刀组、粉碎刀组部件等组成。

其维修方便，粉碎系统的整体设计充分考虑到了今后维护的方便（因为粉碎刀具属于易耗损部件），采用了粉碎轴整体抽拉的结构设计，粉碎刀具的更换非常方便，只要将一端的轴承盖打开，就可以将四组刀具分别抽出进行更换；其特殊的装配结构，对各种软、硬质医疗垃圾有很好的剪切粉碎作用，高效而彻底。

a）拨料刀具组的结构特点：由于此系统的设计免去液压推料机构（作用是防止医疗废物和粉碎刀具组之间存在“空穴”的现象），所以要通过拨料刀具实现强制喂料的作用。

拨料刀具的结构既起到推挤物料的作用，又可以和粉碎刀具组配合对医疗废物起到初步撕裂的作用，同时还可以对医疗废物进行均匀分配。

b）粉碎刀具组的结构特点：医疗废物进入粉碎区后，粉碎刀具组对医疗废物进行强力粉碎的作用，粉碎刀具组的装配采用了螺旋线装配原理，其中的一根粉碎传动轴按照“刀-隔环-刀-…”的顺序安装，另一根粉碎传动轴则按照“隔环-刀-隔环…”的顺序安装，即两根粉碎传动轴上的粉碎刀与隔环相对交错排列，并且一根轴相邻两个粉碎刀具之间安装成n度角，整轴上的刀具相差360/n度角，相向一根粉碎轴整体安装与此安装角度互补。

粉碎刀具组不仅对手术器械等硬物料可以达到粉碎的目的，而且由于特殊的装配结构，对纱布等软物料也有很好的剪切作用。

双齿辊式破碎机招标技术规格（示例）一、总则1、本设备技术规格书适用于XXXXXXXXXXXX破碎机招标用，提出了对该产品的功能设计、结构、性能和试验等方面的技术要求。

2、需方在本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，且未对一切技术细则做出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规格书和现行有关标准要求的高质量产品及其相应服务。

3、如果供方没有以书面形式对本规格书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规格书的要求。

如有异议，应在投标书中以“对规格书的意见和与规格书的差异”为标题的专门章节加以详细描述。

4、供方须执行现行国际标准和行业标准。

两者有矛盾时，按现行技术要求较高的标准执行。

5、供方应具有破碎物料抗压强度200～220MPa以上齿辊式破碎机的设计、制造和使用业绩。

6、所有零部件的选型配置除在本技术规格书中说明外，其余的应选用国际、国内知名品牌产品。

如有异议请在投标书中予以单独说明。

在本技术规格书中推荐采用两家或者两家以上产品时，以最高价计入投标总价。

7、供方应具有整套设备内相关设备的有关资质（包括知识产权等），以避免纠纷，若由于方资质、产权（专利权）等方面产生的问题，供方应承担全部责任。

二、工作环境1、安装地点：XXXXXXXXX。

2、破碎对象：……3、环境温度：0℃～+40℃。

4、海拔高度不超过1000m。

5、适用于含爆炸性气体（甲烷）和煤尘的场所。

6、工作制：连续型，除计划、轮流检修等原因外，其余时间设备均能投入正常运行。

7、供电电压：AC660V，220V；额定频率：50Hz。

三、货物需求一览表注：1、投标需对上述供货范围进行单独、单项报价，并有具体明细。

投标设备如果在中国组装或合作制造，投标方应说明。

2、供方需提供质保期内及质保期后2年内必要的备件和易损件的明细和报价，但本次不订货，报价不计入投标总价，中标后由需方根据需要另行采购。
