雪迪龙9810COD使用说明书V2.2
- 格式:pdf
- 大小:3.47 MB
- 文档页数:32
目录一、前言 (1)二、功能及技术指标 (2)三、仪器简介 (3)四、首次使用准备工作 (5)五、快速入门 (8)六、具体操作 (9)七、仪器功能详解 (16)八、曲线的妙用 (26)九、注意事项 (28)请注意:仪器工作时应避免冲击和震动、避免外界强磁场的干扰!仪器应放在无强烈热辐射及周围无强腐蚀气体的清洁环境中!请详读说明书后再进行实验!!平行实验合格后,作对比实验!!仪器出厂前已调试合格,无须用户校正!一、前言感谢尊敬的用户选择我公司生产的碧月牌5B-3(C)型COD速测仪。
在二十世纪八十年代初,我所发明了催化快速测定污水中化学需氧量(COD)的方法;并在中国首家研制出第一代实验室用COD速测仪,用以替代长期以来国内外普遍使用的“2小时回流消解、滴定求值”的测定方法,使其具备快速、低耗、简便、准确、可靠等特点。
将测定COD需用3、4个小时的传统方法变成历史。
本仪器采用一种特制试剂,它含有一种复合催化剂,既加速反应,又对氯离子具有抗干扰作用。
水样与特制试剂D和试剂E在消解器中进行快速氧化还原反应,反应后产生的三价铬离子,通过分光光度法测定其浓度,从而得出相应COD值。
在九十年代初期,我们又成功开发出了用仪器测定地表水方法,长期以来,我国用Mn法和Cr法测定地表水误差大,操作烦琐、精度及准确度低;而使用我所5B-3(B)型COD速测仪测定地表水可以达到快速、准确、可靠的效果。
5B-3(C)型COD快速测定仪为我公司第六代产品,无论从稳定性、准确性、还是测定范围、实用性都有很大的改进。
可适合不同用户的多种需求,多项功能并获国家专利,可在化工、石油、焦化、造纸、冶金、酿造、医药等工业废水及各种生活污水监测应用。
5B-3(C)型COD速测仪为智能型,是能够准确测定工业废水、生活污水、中水及江湖流域化学耗氧量(COD)的良好工具之一。
二、功能及技术指标Ⅰ. 主要功能:※存储999个数据(精确保存测定时间、数据)※打印当前数据和历史数据※向计算机传输当前数据和历史数据※内存99条曲线,可自行修订、保存,为用户测定多项指标提供保存曲线随时更改并保存※自动置零※能准确测定地表水、中水、城市污水及工业废水Ⅱ. 主要技术性能:测定范围:COD:5-5000 mg/L (分段取样,数据直读)测定精度: COD:±5% (污水)±10% (地表水)测定时间COD:20分钟同时测定12/25/36只水样测定数量:12/25/36 (用户在定货时可选)消解温度:65-190℃(连续可调)温度精度:±0.5℃曲线数量:99条存储数据:999个三、仪器简介Ⅰ. 主机键盘示意图:Ⅱ. 消解器键盘示意图:2分钟10分钟X分钟▲▼连华科技空白1打印2通信3测量4曲线5时间6查看7保存8校正9▲设置。

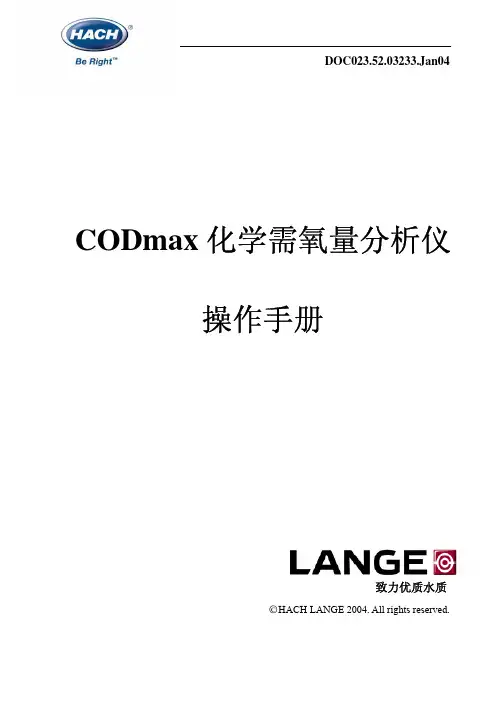

DOC023.52.03233.Jan04CODmax 化学需氧量分析仪操作手册○C HACH LANGE 2004. All rights reserved.致力优质水质目录第一章技术规格 (4)第二章引言 (5)2.1 系统描述 (5)2.2 应用 (6)第三章拆箱和安装 (7)3.1 拆箱和安装…………………………………………………………………………‥ 73.1.1安装位置要求…………………………………………………………‥•‥‥ 73.2 MODBUS界面……………………………………………………………………‥•103.2.1 MODBUS协议 (11)3.2.2连接……………………………………………………………………………• 113.2.3 MODBUS网卡 (11)3.2.4输出特性表……………………………………………………………………• 12第四章校准与准备试剂…………………………………………………………………• 164.1 试剂成份 (16)4.1.1 硫酸汞溶液 (16)4.1.2 重铬酸钾溶液 (18)4.1.3 硫酸溶液 (18)4.1.4 零点标准溶液 (19)4.1.5 标准溶液 (19)4.1.5.1 标准溶液的化测试验 (19)4.2 危害信息 (20)第五章试运行分析仪 (22)5.1 拆卸安全面板 (22)5.2 安装试剂 (23)5.3 暂停操作 (25)第六章操作…………………………………………………………………………………• 266.1 基本原理 (26)6.2 测试范围 (26)6.3 测试步骤 (26)6.4 校准 (27)6.5 自动清洗 (27)6.6 手动清洗 (27)6.7 安全面板 (27)6.8 湿度传感器 (28)6.9 分析单元 (29)6.10 导管分布图…………………………………………………………………………• 306.11 样品泵操作…………………………………………………………………………• 32第七章软件菜单系统……………………………………………………………………• 327.1 主显示屏……………………………………………………………………………‥ 327.2 键盘使用……………………………………………………………………………‥ 337.2.1 图形功能 (34)7.3 菜单结构……………………………………………………………………………‥ 357.3.1 设置菜单 (35)7.3.2 信号菜单 (36)7.3.3 维修菜单 (38)测试功能菜单…………………………………………………………• 397.3.3.17.3.4 状态菜单 (40)7.4 记录COD数据 (40)第八章设备维护 (42)第九章故障维修 (47)9.1 警告 (47)9.2 错误 (47)第十章附件列表 (50)安全预防措施尤其注意所有有关危险和谨慎问题的说明。

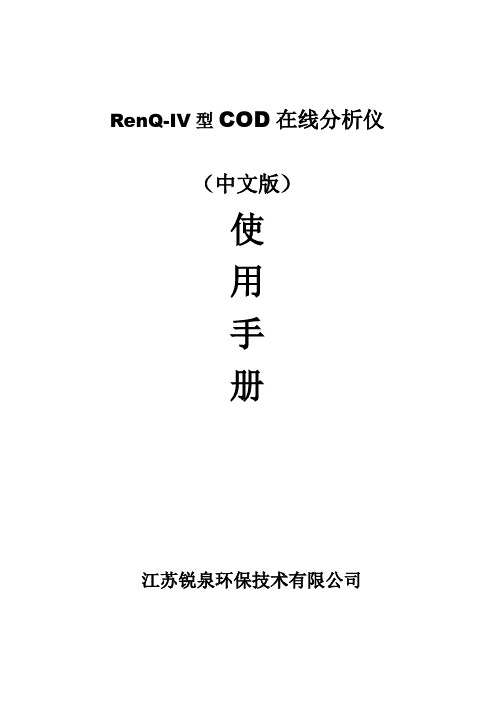

RenQ-IV型COD在线分析仪(中文版)使用手册江苏锐泉环保技术有限公司目录第一章安全预防措施特别声明 (1)第二章技术规格 (2)第三章系统概述 (3)第四章拆箱和安装 (4)第五章试剂 (5)5.1 COD-A (5)5.2 COD-B (6)5.3 COD-C (6)5.4 Zero 零点标准溶液 (7)5.5 COD标准溶液母液 (7)5.6 COD标准溶液(COD目标) (7)5.7 使用与保存 (8)5.8 稳定性和反应性 (8)5.9 试剂的放置 (8)第六章仪器操作 (9)6.1 屏幕操作 (9)6.2 查看 (10)6.2.1 查看历史数据 (10)6.2.2 查看趋势图 (10)6.2.3 查看测量参数 (11)6.2.4 查看其他参数 (11)6.2.5 查看报警记录 (11)6.2.6 查看仪器状态 (12)6.3 服务 (13)6.3.1清洗 (14)6.3.2测量 (14)6.3.3校正 (14)6.3.4功能测试 (14)6.4 设置 (15)6.4.1 设置测量参数 (15)6.4.1.1 量程选择 (16)6.4.1.2 测量间隔 (16)6.4.1.3 校正因子 (16)6.4.1.4 水泵启动时间 (16)6.4.1.5 样品静置时间 (16)6.4.1.6 报警上、下限 (16)6.4.1.7 稀释倍数 (16)6.4.1.8 消解温度 (16)6.4.1.9 消解时间 (16)6.4.1.10 做样前清洗开关 (16)6.4.1.11 自动打印开关 (16)6.4.1.12 报警开关 (16)6.4.2 设置其他参数 (16)6.4.2.1 清洗间隔 (17)6.4.2.2 校正间隔 (17)6.4.2.3 清洗时间 (17)6.4.2.4 校正时间 (17)6.4.2.5 系统时间校正 (17)6.4.2.6 语言选择 (17)6.4.2.7 屏保时间 (17)6.4.3 设置输出信号 (17)6.4.3.1 MODBUS 地址 (18)6.4.3.2 波特率 (18)6.4.3.3 模拟量20mA对应值 (18)6.4.3.4 电流类型 (18)6.4.3.5 错误电流 (18)6.4.3.6 电流测试 (18)第七章故障维修 (19)COD切阀电机安装步骤 (20)COD简明操作步骤 (20)第一章安全预防措施特别声明1.1 总则请在开机运行前认真阅读本手册,并严格按照本手册说明进行操作,尤其注意所有有关危险和谨慎问题的说明,请不要擅自维修、拆装仪器上任意组件,否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。

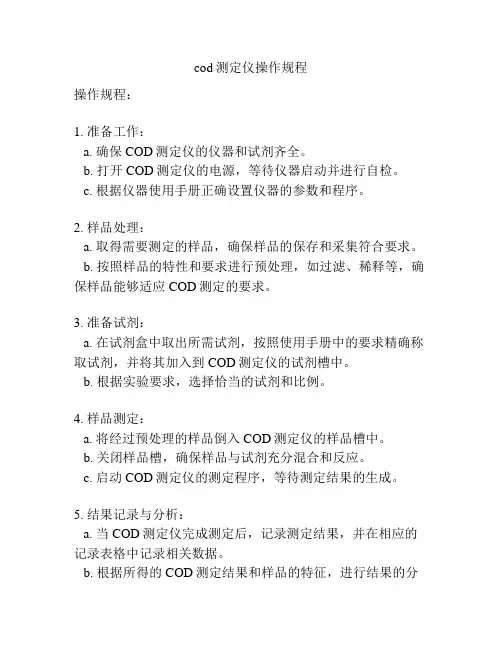

cod测定仪操作规程操作规程:1. 准备工作:a. 确保COD测定仪的仪器和试剂齐全。
b. 打开COD测定仪的电源,等待仪器启动并进行自检。
c. 根据仪器使用手册正确设置仪器的参数和程序。
2. 样品处理:a. 取得需要测定的样品,确保样品的保存和采集符合要求。
b. 按照样品的特性和要求进行预处理,如过滤、稀释等,确保样品能够适应COD测定的要求。
3. 准备试剂:a. 在试剂盒中取出所需试剂,按照使用手册中的要求精确称取试剂,并将其加入到COD测定仪的试剂槽中。
b. 根据实验要求,选择恰当的试剂和比例。
4. 样品测定:a. 将经过预处理的样品倒入COD测定仪的样品槽中。
b. 关闭样品槽,确保样品与试剂充分混合和反应。
c. 启动COD测定仪的测定程序,等待测定结果的生成。
5. 结果记录与分析:a. 当COD测定仪完成测定后,记录测定结果,并在相应的记录表格中记录相关数据。
b. 根据所得的COD测定结果和样品的特征,进行结果的分析和判断。
6. 清洁和维护:a. 测定结束后,关闭COD测定仪的电源,清理试剂槽和样品槽等容器,确保仪器的清洁和整洁。
b. 定期对COD测定仪进行维护和保养,包括更换试剂、校准仪器等工作。
注意事项:- 在操作COD测定仪时,严格按照使用手册的要求进行操作和设置,尽量避免误操作。
- 在样品处理和试剂使用过程中,注意个人防护,如佩戴手套、护目镜等。
- 严禁将试剂误食或接触到眼睛、口腔等部位,若发生误食或接触,请立即就医处理。
请注意,此操作规程仅作为参考,具体操作规程应根据实际使用的COD测定仪的使用手册进行操作。
COD测定仪使用说明1、打开电源开关,左侧窗口显示U-3.1,左侧窗口现实H。
2、通过数字键盘输入测定人员编号,如07,左侧窗口显示U-3.1,右侧窗口显示H07.3、按ENTER,右侧窗口显示Cl。
4、按ENTER,右侧窗口显示L。
5、按ENTER,右侧窗口显示当前时间。
左侧窗口显示初始温度。
6、温度逐渐上升,约20分钟后稳定在165.1±0.2o C。
7、在升温的过程中完成以下操作a)配置空白样(向消解管内依次加入3ml去离子水,5ml催化剂,1ml氧化剂,盖塞摇匀)b)稀释水样c)取稀释后的水样3ml于消解管内d)向消解管内加入遮蔽剂(硫酸汞)1mle)向消解管内加入催化剂5mlf)向消解管内加入氧化剂1mlg)盖上塞子,摇匀h)取下塞子,将消解管敞口置于165加热孔中消解10分钟i)听到报警后取出冷却,此时管上部清澈底部有沉淀j)向消解管内加入2ml去离子水,盖塞摇匀,冷却至室温k)离心10分钟8、测定COD值9、按FUNC,显示F10、再按数字4,显示P,再按数字1,显示P111、按ENTER,显示A0,加入空白样,按ENTER,显示n0112、放出空白样,加入水样1,按ENTER,显示吸光度。
稳定后,按ENTER,显示COD13、按ENTER,显示n02,操作如上14、水样测试结束后,按键盘上的“·”,则打印出数据。
附1、配制遮蔽剂准确称取硫酸汞20g置于100ml容量瓶中加入80ml去离子水,加入10ml浓硫酸使其溶解,用去离子水定容,摇匀备用。
2、配制催化剂从专用催化剂中准确移取25ml置于250ml容量瓶中,用浓硫酸定容,摇匀备用。

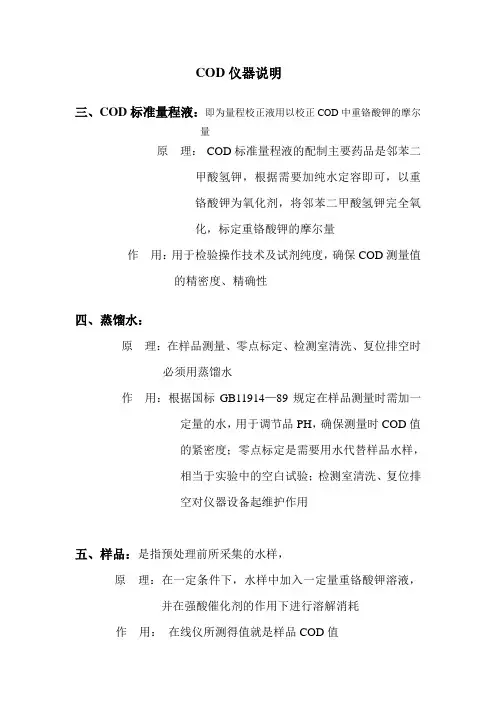

COD仪器说明
三、COD标准量程液:即为量程校正液用以校正COD中重铬酸钾的摩尔
量
原理:COD标准量程液的配制主要药品是邻苯二
甲酸氢钾,根据需要加纯水定容即可,以重
铬酸钾为氧化剂,将邻苯二甲酸氢钾完全氧
化,标定重铬酸钾的摩尔量
作用:用于检验操作技术及试剂纯度,确保COD测量值
的精密度、精确性
四、蒸馏水:
原理:在样品测量、零点标定、检测室清洗、复位排空时
必须用蒸馏水
作用:根据国标GB11914—89规定在样品测量时需加一
定量的水,用于调节品PH,确保测量时COD值
的紧密度;零点标定是需要用水代替样品水样,
相当于实验中的空白试验;检测室清洗、复位排
空对仪器设备起维护作用
五、样品:是指预处理前所采集的水样,
原理:在一定条件下,水样中加入一定量重铬酸钾溶液,
并在强酸催化剂的作用下进行溶解消耗
作用:在线仪所测得值就是样品COD值。
DOC023.52.03233.Jan04CODmax 化学需氧量分析仪操作手册○C HACH LANGE 2004. All rights reserved.致力优质水质目录第一章技术规格 (4)第二章引言 (5)2.1 系统描述 (5)2.2 应用 (6)第三章拆箱和安装 (7)3.1 拆箱和安装…………………………………………………………………………‥ 73.1.1安装位置要求…………………………………………………………‥•‥‥ 73.2 MODBUS界面……………………………………………………………………‥•103.2.1 MODBUS协议 (11)3.2.2连接……………………………………………………………………………• 113.2.3 MODBUS网卡 (11)3.2.4输出特性表……………………………………………………………………• 12第四章校准与准备试剂…………………………………………………………………• 164.1 试剂成份 (16)4.1.1 硫酸汞溶液 (16)4.1.2 重铬酸钾溶液 (18)4.1.3 硫酸溶液 (18)4.1.4 零点标准溶液 (19)4.1.5 标准溶液 (19)4.1.5.1 标准溶液的化测试验 (19)4.2 危害信息 (20)第五章试运行分析仪 (22)5.1 拆卸安全面板 (22)5.2 安装试剂 (23)5.3 暂停操作 (25)第六章操作…………………………………………………………………………………• 266.1 基本原理 (26)6.2 测试范围 (26)6.3 测试步骤 (26)6.4 校准 (27)6.5 自动清洗 (27)6.6 手动清洗 (27)6.7 安全面板 (27)6.8 湿度传感器 (28)6.9 分析单元 (29)6.10 导管分布图…………………………………………………………………………• 306.11 样品泵操作…………………………………………………………………………• 32第七章软件菜单系统……………………………………………………………………• 327.1 主显示屏……………………………………………………………………………‥ 327.2 键盘使用……………………………………………………………………………‥ 337.2.1 图形功能 (34)7.3 菜单结构……………………………………………………………………………‥ 357.3.1 设置菜单 (35)7.3.2 信号菜单 (36)7.3.3 维修菜单 (38)测试功能菜单…………………………………………………………• 397.3.3.17.3.4 状态菜单 (40)7.4 记录COD数据 (40)第八章设备维护 (42)第九章故障维修 (47)9.1 警告 (47)9.2 错误 (47)第十章附件列表 (50)安全预防措施尤其注意所有有关危险和谨慎问题的说明。

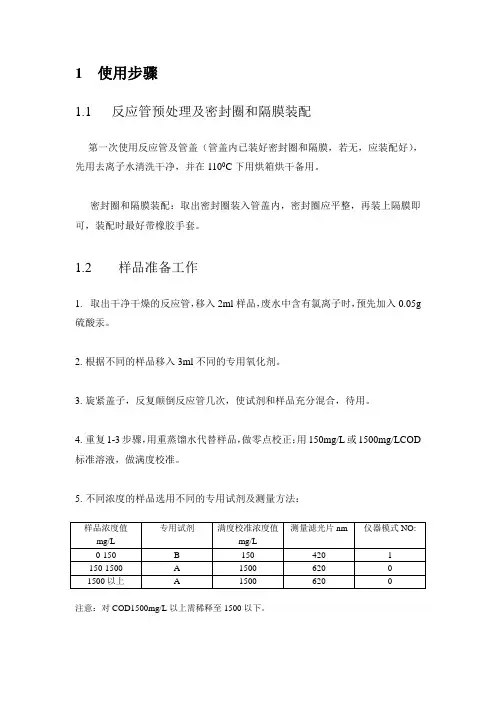

1 使用步骤1.1 反应管预处理及密封圈和隔膜装配第一次使用反应管及管盖(管盖内已装好密封圈和隔膜,若无,应装配好),先用去离子水清洗干净,并在1100C下用烘箱烘干备用。
密封圈和隔膜装配:取出密封圈装入管盖内,密封圈应平整,再装上隔膜即可,装配时最好带橡胶手套。
1.2 样品准备工作1.取出干净干燥的反应管,移入2ml样品,废水中含有氯离子时,预先加入0.05g 硫酸汞。
2.根据不同的样品移入3ml不同的专用氧化剂。
3.旋紧盖子,反复颠倒反应管几次,使试剂和样品充分混合,待用。
4.重复1-3步骤,用重蒸馏水代替样品,做零点校正;用150mg/L或1500mg/LCOD 标准溶液,做满度校准。
5.不同浓度的样品选用不同的专用试剂及测量方法:样品浓度值mg/L 专用试剂满度校准浓度值mg/L测量滤光片nm 仪器模式NO:0-150 B 150 420 1 150-1500 A 1500 620 0 1500以上 A 1500 620 0注意:对COD1500mg/L以上需稀释至1500以下。
1.3 测量准备1.COD-571型化学需氧量分析仪开机预热1h。
2.把反应结束后的样品或标准液倒入比色皿,用镜头纸擦干净比色皿四周,试剂含浓硫酸,操作应小心.1.4 附录1.准确称取105-1100C下烘干2h的基准或优级纯邻苯二甲酸氢钾1.2754g溶于重蒸馏水,转移至1000ml容量瓶,用重蒸馏水稀释至刻度.此即为COD为1500mg/L标准溶液;取10ml1500标准液,在容量瓶中稀释至100ml,此即为COD为150mg/L的标准溶液。
专用氧化剂A:准确称取预先经120℃烘干2小时在干燥器内冷至室温的基准重铬酸钾(K2Cr2O7) 2.6480g ,溶于加入30毫升浓硫酸的80毫升重蒸馏水中,转移至100ml容量瓶中,用重蒸馏水稀释至标线。
此溶液为0.09mol/L重铬酸钾溶液。
于溶有1%硫酸银(Ag2SO4)的浓硫酸按体积比1:2稀释成测量(0~1500mg/L的COD值)专用消解液。
COD自动消解回流仪操作规程1 编制目的为了规范YHCOD-100型COD自动消解回流仪的操作规程,正确使用仪器,保证检测工作顺利进行,确保操作人员人身安全和设备安全,特编制本操作规程。
2 适用范围本操作规程适用于本公司YHCOD-100型COD自动消解回流仪。
3 引用文件《YHCOD-100型COD自动消解回流仪》使用说明书。
4 操作步骤4.1 技术要求4.1.1型号:JHR-2型节能COD恒温加热器(定时款)4.1.2主要技术参数(1)测量范围:0~1000mg/L,0~10000mg/L(水样稀释)(2)测量时间:不大于2小时(3)测量误差:邻苯二甲酸氢钾标准溶液(500mg/L),相对标准偏差不大于5.0%;工业有机废水(500mg/L),相对标准偏差不大于7.0%(4)环境温度:室温~40℃(5)加热功率:1500W(AC220V±22V,50HZ)4.2 操作要求4.2.1场所要求:环境温度<40℃周围无强烈热源,无强腐蚀性气体。
应避免冲击振动。
要有可靠的地线。
4.2.2职责要求(1)检验人员按本规程操作使用仪器,并对仪器进行日常卫生清洁。
(2)设备维护人员负责按照本规程进行仪器的例行维护保养工作。
(3)设备管理员负责仪器的综合管理。
4.3 工作原理YHCOD-100型COD自动消解回流仪的原理是采用玻璃毛刺回流管代替球形回流管,并以风冷技术取代自来水冷却方式。
冷却部分主要由毛刺冷凝管和风机完成,冷凝管上部分为球形,催化剂由此处加入,阻止了样品中轻组分的瞬间挥发,下部分为“毛刺”形,在一个平面上从冷凝管壁伸出的3个相同的“冷泡”比单纯的球形冷凝管更增大了冷凝面积,并能阻止挥发性物质和蒸汽的通过,加上上部分球形回流管内冷却水和机内风机的双重作用,确保了样品的回流冷却。
仪器的化学溶液配制、操作和COD的计算完全遵照HJ727-2017,低于50mg/L 的COD水样可通过稀释滴定剂和氧化剂来提高精确度,高于1000mg/L的COD 水样,可以通过水样的比例稀释来完成测定。
cod消解器操作规程COD消解器操作规程一、操作准备1. 确认消解器已经连接到适当的电源和排水系统。
2. 检查消解器和周围区域的安全性,确保没有任何隐患。
3. 穿戴必要的个人防护装备,包括护目镜、手套和防护服。
二、开机准备1. 检查消解器的电源开关是否处于关闭状态。
2. 检查都市污水处理设备中COD消解器电源开关是否处于关闭状态。
3. 按照设备说明书的要求,将COD消解器的包装材料移除,并清理内外部的杂物。
4. 根据操作手册的要求,确认消解器内部无异常。
三、操作步骤1. 打开COD消解器的盖子,将待测样品倒入样品杯中,确保样品不超过标记线。
2. 将盖子盖紧,确保密封。
3. 按下启动按钮,启动COD消解器。
4. 根据消解器说明书的要求,设置合适的温度和时间参数。
通常情况下,COD消解器会自动达到所需的温度。
5. 等待消解器完成COD测定过程。
6. 在COD消解器完成操作后,关闭COD消解器的电源开关。
7. 调节消解器的温度和时间参数,以便进一步的操作。
8. 将样品倒入指定的容器中,避免污染环境。
四、操作注意事项1. 在操作过程中,严禁将手插入到正在运行的COD消解器中。
2. 不要在操作过程中随意打开消解器的盖子,以免产生危险。
3. 尽量避免将样品溅到身体或衣物上,如有溅跃,应立即用清水冲洗。
4. 在操作过程中,注意安全,并遵循相关的操作规范。
5. 操作结束后,及时清理和消毒操作区域,确保无任何残留物。
五、故障排除1. 如果COD消解器在启动后不能正常运转,首先检查是否有足够的电源供应。
检查电源插头和电线是否连接牢固。
2. 如果COD消解器运转时发生异常噪音或震动,应立即关闭电源,并检查是否有杂物卡住。
3. 如果COD消解器不能达到所需的温度,检查是否设置正确的温度参数,并查看供热系统是否正常工作。
4. 如果COD消解器在操作过程中出现任何异常情况,应立即停止使用,并与厂家联系以获得进一步的指导和维修。
COD简要操作说明E+H COD测量原理—紫外光法(SAC)通过有机物对紫外光有一定的吸收作用,在254nm光谱区域最为强烈。
由紫外光发生器发出254nm紫外光,通过测量254 nm紫外光消光度得出有机碳的含量。
可以显示出COD。
一、安装注意1.安装地点流速不能太快,不能有旋涡.2.不能直接提电缆来取探头.3.探头测量狭缝方向应同水流方向一致(自净作用).二、接线注意打开变送器盒盖,里面接线端子如下:33、32端子接输出电流线(4—20mA),32+,33-。
31:信号屏蔽16、18 一组专门接吹气清洗装置常开继电器触点。
1、2、3:1(L):220V AC火线;2(N):220V AC零线3(地):接工厂地线传感器与变送器之间连接直接为插头形式,对口插上,并拧上固定螺帽。
(二)清洗单元接法如图所示:L1(火线):三个通路端子;N(零线):二个通路端子;PE:地线;外部电源可先接入清洗单元,再转入变送器。
操作说明1…测量值视窗2…菜单操作视窗3…操作键盘4…状态显示灯5…开关键1、在外部电源供电情况下,打开右侧电源开关到 ON.系统开始供电启动。
2、正常情况下,启动时会有清洗常开继电器吸合做清洗动作,持续10秒3、然后,菜单屏显示测量值菜单(mean value),开始倒计数测量,多点测量采样结束后(倒计数到“0”时),测量值视窗开始显示测量值。
仪表正常启动完成。
按键说明:M键:启动主菜单。
无论菜单编辑到什么位置,按一下M键,既可回到主菜单界面,并可以按“+”“-”,上下选择主菜单。
另外M键右上角红灯亮时代表设定继电器报警1值达到。
CE键:返回上一级菜单,在子菜单编辑的情况下,按“CE”可返回上一级主菜单。
另外CE键右上角红灯亮时代表设定继电器报警2值达到。
键:1、向上翻菜单;2、增加数值3、在SERVICE菜单下,启动清洗装置(用来测试清洗装置是否正常时使用、或人工清洗时用)时代表超过量程高限。
