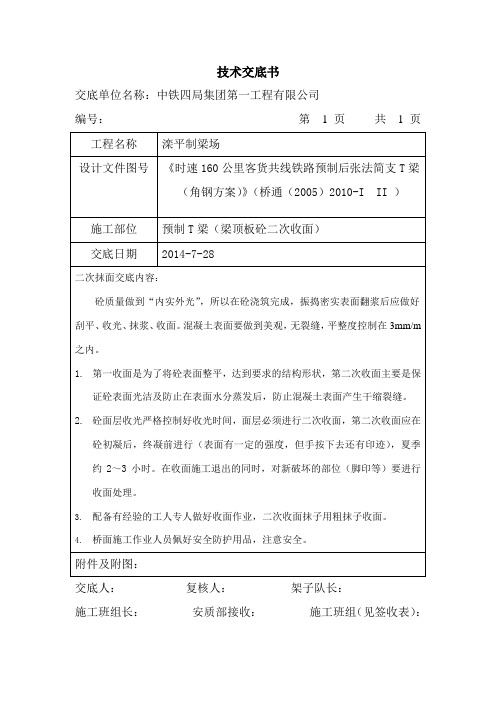

技术交底书
交底单位名称：中铁四局集团第一工程有限公司
编号：第 1 页共 1 页工程名称滦平制梁场
设计文件图号《时速160公里客货共线铁路预制后张法简支T梁
（角钢方案）》（桥通（2005）2010-I II ）
施工部位预制T梁（梁顶板砼二次收面）
交底日期2014-7-28
二次抹面交底内容：
砼质量做到“内实外光”，所以在砼浇筑完成，振捣密实表面翻浆后应做好刮平、收光、抹浆、收面。
混凝土表面要做到美观，无裂缝，平整度控制在3mm/m 之内。
1.第一收面是为了将砼表面整平，达到要求的结构形状，第二次收面主要是保
证砼表面光洁及防止在表面水分蒸发后，防止混凝土表面产生干缩裂缝。
2.砼面层收光严格控制好收光时间，面层必须进行二次收面，第二次收面应在
砼初凝后，终凝前进行（表面有一定的强度，但手按下去还有印迹），夏季约2～3小时。
在收面施工退出的同时，对新破坏的部位（脚印等）要进行收面处理。
3.配备有经验的工人专人做好收面作业，二次收面抹子用粗抹子收面。
4.桥面施工作业人员佩好安全防护用品，注意安全。
附件及附图：
交底人：复核人：架子队长：
施工班组长：安质部接收：施工班组（见签收表）：。

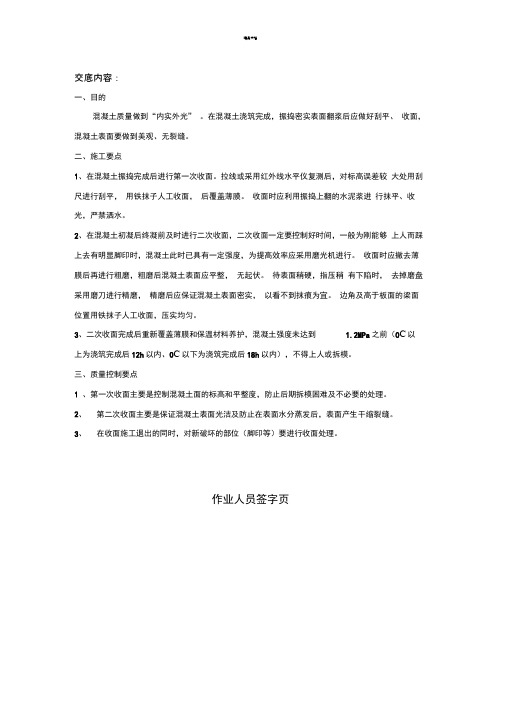

交底内容：
一、目的
混凝土质量做到“内实外光” 。
在混凝土浇筑完成，振捣密实表面翻浆后应做好刮平、收面，混凝土表面要做到美观、无裂缝。
二、施工要点
1、在混凝土振捣完成后进行第一次收面。
拉线或采用红外线水平仪复测后，对标高误差较大处用刮尺进行刮平，用铁抹子人工收面，后覆盖薄膜。
收面时应利用振捣上翻的水泥浆进行抹平、收光，严禁洒水。
2、在混凝土初凝后终凝前及时进行二次收面，二次收面一定要控制好时间，一般为刚能够上人而踩上去有明显脚印时，混凝土此时已具有一定强度，为提高效率应采用磨光机进行。
收面时应撤去薄膜后再进行粗磨，粗磨后混凝土表面应平整，无起伏。
待表面稍硬，指压稍有下陷时，去掉磨盘采用磨刀进行精磨，精磨后应保证混凝土表面密实，以看不到抹痕为宜。
边角及高于板面的梁面位置用铁抹子人工收面，压实均匀。
3、二次收面完成后重新覆盖薄膜和保温材料养护，混凝土强度未达到 1.2MPa之前（0C以上为浇筑完成后12h以内、0C以下为浇筑完成后18h以内），不得上人或拆模。
三、质量控制要点
1 、第一次收面主要是控制混凝土面的标高和平整度，防止后期拆模困难及不必要的处理。
2、第二次收面主要是保证混凝土表面光洁及防止在表面水分蒸发后，表面产生干缩裂缝。
3、在收面施工退出的同时，对新破坏的部位（脚印等）要进行收面处理。
作业人员签字页
