混凝土施工技术交底
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
谢谢你的阅读

三、混凝土施工控制
有防水房间要求压光；无防水要求的拉毛。
•17
第二节 混凝土施工控制
四、混凝土浇筑后处理
施工缝留置 需要留置施工缝的部位通过快易收口网或模板拦设施工缝，有防水需求的位置需要埋设止水 钢板或止水带。
•18
第二节 混凝土施工控制
四、混凝土浇筑后处理
施工缝凿毛 所有施工缝必须保证剔除水泥薄膜、混凝土软弱层、松动石子，露出粗骨料，并浇水湿润。 施工检查时，要将施工缝的留设列入预检。
一、混凝土超高灌注
混凝土浇筑时，浇筑出料口高度若浇 筑面2m（通常在桩基础施工中较常见），应 加设串筒浇筑，避免混凝土自由下落导致离 析。
措施：混凝土串筒浇筑，或天泵伸至 桩内浇筑。
•28
第四节 质量通病防治措施
二、商品混凝土私自加水
商品混凝土私自加水，导致混凝土配 合比、和易性出现变化，浇筑后表观质量出 现鱼鳞纹，混凝土强度难以保证。
•19
第二节 混凝土施工控制
四、混凝土浇筑后处理
施工缝凿毛 所有施工缝必须保证剔除水泥薄膜、混凝土软弱层、松动石子，露出粗骨料，并浇水湿润。 施工检查时，要将施工缝的留设列入预检。
•20
第二节 混凝土施工控制
四、混凝土浇筑后处理
后浇带混凝土浇筑 后浇带砼采用无收缩水泥配置的比 原砼高一强度等级的微膨胀砼； 在浇筑后浇带砼之前，应清除垃圾、 水泥薄膜，剔除表面上松动砂石、软弱混 凝土层及浮浆，同时还应加以凿毛，用水 冲洗干净并充分湿润，残留在混凝土表面 的积水应予清除,然后再浇筑砼。
•11
第二节 混凝土施工控制
二、混凝土振捣
浇筑过程项目部栋号工长和劳务栋号管理人员旁站，出现错误及时指出；夜间浇筑时，由值班人员旁站监督。

此PPT下载后可自行编辑修改
混凝土工程施工技术交底
绳子总在磨损地方折断，事故常在薄弱环节出现。
开始啦！请将手机调成静音，如有疑问可以随时打断我！
一、 混凝土施工准备
目录
四、质量通病防治措施
二、 混凝土施工控制 三、 混凝土养护与成品保护
五、要点总结
•3
第一节 混凝土施工准备
一、紧前工作完成
钢筋隐蔽验收 合格
一、混凝土超高灌注
混凝土浇筑时，浇筑出料口高度若浇 筑面2m（通常在桩基础施工中较常见），应 加设串筒浇筑，避免混凝土自由下落导致离 析。
措施：混凝土串筒浇筑，或天泵伸至 桩内浇筑。
•28
第四节 质量通病防治措施
二、商品混凝土私自加水
商品混凝土私自加水，导致混凝土配 合比、和易性出现变化，浇筑后表观质量出 现鱼鳞纹，混凝土强度难以保证。
•19
第二节 混凝土施工控制
四、混凝土浇筑后处理
施工缝凿毛 所有施工缝必须保证剔除水泥薄膜、混凝土软弱层、松动石子，露出粗骨料，并浇水湿润。 施工检查时，要将施工缝的留设列入预检。
•20
第二节 混凝土施工控制
四、混凝土浇筑后处理
后浇带混凝土浇筑 后浇带砼采用无收缩水泥配置的比 原砼高一强度等级的微膨胀砼； 在浇筑后浇带砼之前，应清除垃圾、 水泥薄膜，剔除表面上松动砂石、软弱混 凝土层及浮浆，同时还应加以凿毛，用水 冲洗干净并充分湿润，残留在混凝土表面 的积水应予清除,然后再浇筑砼。
•21
第三节 混凝土养护及成品保护
一、覆膜洒水养护
混凝土浇筑后，竖向结构进行洒水覆膜养护，水平结构收面洒水养护，每天洒水养护不少于2 次，保持混凝土表面湿润状态，防止混凝土水化时产生干裂。

9
第二节 混凝土施工准备 二、施工措施
试块留置 1、标准养护试块留置 2、同条件养护试块留置
10
第三节 混凝土施工控制 一、混凝土浇筑 浇筑混凝土时按照施工顺序，先浇筑柱、墙→楼梯→板混凝土→挑板飘窗 及边缘结构→完成收面→清理 浇筑柱墙：对于层高超过3m的柱、墙分两次浇筑，振捣一定要到位“快插 慢拔”方法。
26
第四节 质量通病防治措施 三、浇筑不连续
若难以避免形成冷缝，则 在施工缝处插入C12钢筋，两端 各1m。并在下此浇筑前对冷缝 进行凿毛、涂刷水泥浆处理。
27
第四节 质量通病防治措施
四、狗洞、蜂窝、麻面
混凝土振捣不到位，模 板拼缝漏浆，均有可能导致 混凝土拆模后蜂窝、麻面。
措施：操作工人交底到 位，管理人员旁站监督振捣 到位。模板拼缝大于3mm的， 采用塑料胶带封堵。
7号项目
混凝土工程方案交底
1
标题添加
点击此处输入相 关文本内容
总体概述
点击此处输入 相关文本内容
标题添加
点击此处输入相 关文本内容
点击此处输入 相关文本内容
2
混凝土工程方案交底
目录
一、 结构图纸分析
四、质量通病防治措施
二、混凝土施工准备
五、混凝土养护与成品保护
三、 混凝土施工控根据1-1#楼墙柱 插筋图、基础图、
总说明等 根据外墙埋深
无
4
第二节 混凝土施工准备
一、紧前工作完成
钢筋隐蔽验收 合格
施工措施准备 到位
预留预埋安装 完成
混凝土浇筑
施工资源就绪
浇筑手续签字 完善
5
第二节 混凝土施工准备 二、施工措施
节点拦截
6

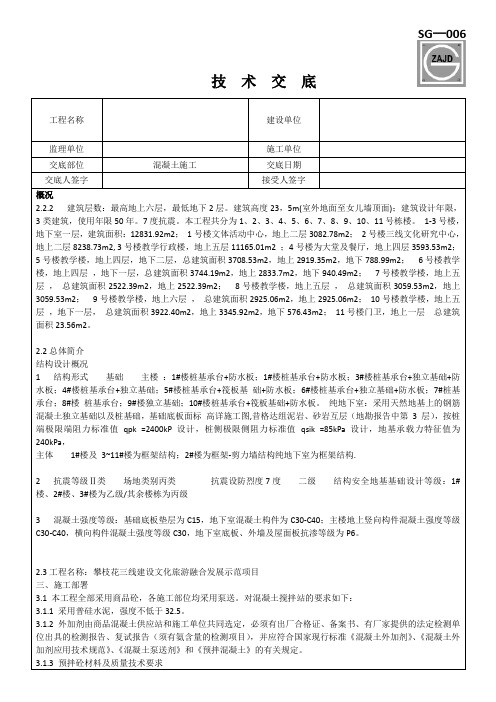

2.2总体简介
结构设计概况
1结构形式基础主楼：1#楼桩基承台+防水板；1#楼桩基承台+防水板；3#楼桩基承台+独立基础+防水板；4#楼桩基承台+独立基础；5#楼桩基承台+筏板基础+防水板；6#楼桩基承台+独立基础+防水板；7#桩基承台；8#楼桩基承台；9#楼独立基础；10#楼桩基承台+筏板基础+防水板。纯地下室：采用天然地基上的钢筋混凝土独立基础以及桩基础，基础底板面标高详施工图,昔格达组泥岩、砂岩互层（地勘报告中第3层），按桩端极限端阻力标准值qpk =2400kP设计，桩侧极限侧阻力标准值qsik =85kPa设计，地基承载力特征值为240kPa，
主体1#楼及3~11#楼为框架结构；2#楼为框架-剪力墙结构纯地下室为框架结构.
2抗震等级Ⅱ类场地类别丙类抗震设防烈度7度二级结构安全地基基础设计等级：1#楼、2#楼、3#楼为乙级/其余楼栋为丙级
3混凝土强度等级：基础底板垫层为C15，地下室混凝土构件为C30-C40；主楼地上竖向构件混凝土强度等级C30-C40，横向构件混凝土强度等级C30，地下室底程的重要性
砼分项工程是本工程非常重要的一个分项工程，是工程质量优劣的一个重要环节，是整个建筑物的骨架，所以一定要严格按照项目部管理体系、质量控制标准进行精心施工。
4.施工准备
4.1技术准备
4.1.1在混凝土供货合同的基础上由技术部门提供具体供应时间、强度等级、所需车辆数量及其间隔时间，以及特殊要求：如入模温度、坍落度、水灰比、水泥及预防混凝土碱集料反应所需提供的资料等。
4.2.2夜间照明
每台塔吊上设置两盏镝灯，以保证夜间施工有足够的照明。
4.2.3人员协调
混凝土的浇筑必须各方面协调统一方可顺利施工。现场设混凝土施工总指挥一名，对混凝土的浇筑进行全方位的协调、布置。混凝土的试块制作、坍落度测试等工作均由专人负责。

局部空鼓脱落
砼浇筑问题：
柱根部浇筑砂浆不够，导致柱根 部出现烂根现象，要求先浇筑 50mm的同标号砂浆后才能浇筑砼。
柱脚出现失水 起砂质量问题
砼浇筑问题：
由于砼坍落度损失太快，初凝时 间过早，砼不能完全振捣就凝固 了，导致砼出现漏筋质量问题。
砼振捣没有交 界，根部出现
漏振现象
砼浇筑问题：
柱筋密集等特殊部位用直径为30mm的 振捣棒（图示外侧振捣棒）施工。普 通振捣棒直径为50mm（内侧）。
基础混凝土养护
框架柱混凝土养护
四、施工缝混凝土剔凿：
墙柱等竖向构件浇筑后12小时定人进行表面清理剔凿（清除水泥浮 浆、松动石子、软弱混凝土层），剔凿状态以剔凿出稳固石子 为宜，并洒水湿润、冲洗干净，不积水。
浇上一层竖向构件前铺墙柱同标号的水泥砂浆10～15mm厚。浇混凝 土时细致捣实，令新旧混凝土紧密结合。
要点：
1）插点间距≯1.5R（R：有效作用半径，R≈8～10倍振捣棒半径）； 距模板≯0.5R，避免碰模板、钢筋、埋件等。
2）振捣时间10～30秒（应以砼表面不出现显著下沉、不冒气泡、表 面浮出灰浆为准）。
3）快插慢拔，上下抽动，插入下层50～100mm，以使两层结合牢固， 在浇筑上一层时，要在下一层砼初凝之前完成，确保每次浇筑振 捣厚度不超过450mm厚；做到不漏振、不过振。
cc1cc1cc1cc1汽车泵车载泵核心筒部位采用全面分层浇筑方式浇筑至58m待核心筒部位分层浇筑至58m后周边及核心筒上方采用斜面分层方式由远至近浇筑至52m板面一浇注方案方法确认筏板及楼板浇捣方式根据计算的混凝土量确定泵车的数量并由此确定浇注方案
混凝土施工 技术交底
混凝土施工质量控制主要工序
胶凝材料 砂、石骨料

四、操作工艺
（五）梁、板砼浇筑 1、梁板浇筑应由一端开始用“赶浆法”即先浇筑梁，根据 梁高分层浇筑成阶梯形，当达到板底位置时再与板的砼一起 浇筑，随着阶梯形不断延伸，梁板砼浇筑连续向前推进。 2、梁柱节点钢筋较密时，用小直径振捣棒振捣。在浇筑板 砼时不允许用振捣棒铺摊砼。
Байду номын сангаас
四、操作工艺
3、施工缝位置：宜沿次梁方向留置施工缝，且施工缝应留 置在次梁跨度的中间1/3范围内。施工缝的表面应与梁轴线 或板面垂直，不得留斜搓。施工缝及后浇带处钢丝网挡牢。 4、施工缝处须待已浇筑砼的抗压强度不小于1.2MPa时,才允 许继续浇筑,在继续浇筑砼前施工缝砼表面应凿毛，剔除浮动 石子和砼软弱层，并用水冲洗干净后，先浇一层同等级的砂 浆，然后继续浇筑砼，必须细致振实，使新旧砼紧密结合。
六、应注意的质量问题
5、梁、柱连接处断面尺寸偏差过大，主要原因是柱接头模 板刚度差、支撑不牢固或支此部位模板时未认真控制断面尺 寸。 6、现浇楼板面和楼梯踏步上表面平整度偏差太大：主要原 因是砼浇筑后，表面不用抹子认真抹平。上人过早或未垫板 进行操作。
Safety 运营安全
Quality 质量可靠
四、操作工艺
3、浇筑砼应连续进行。如必须间歇，其间歇时间应尽量缩 短，并在前层砼初凝之前将次层砼浇筑完成。间歇的最长时 间应保证在2小时以内。 注意：以上所规定的时间内，当间歇时间超过2小时时，应 按施工缝处理。 4、浇筑砼时由专人对脚手架、模板、钢筋、预留孔洞、预 埋件和插筋进行观察，如发现模板变形，脚手架松动等情时， 立即停止砼的浇筑，对脚手架及模板进行加固后再进行浇筑。 对预留洞，及插筋进行较正后方可浇筑砼。
七、安全注意事项
8、振捣棒的使用安全要求 8.1、作业前，检查电源线路无破损漏电，漏电保护装置灵活 可靠，机具各部件连接坚固，旋转方向正确。 8.2、振捣器不得放在初凝的砼、楼板、脚手架、道路和干硬 的地面上进行试振。如检修或作业间断时必须切断电源。 8.3振捣器软轴的弯曲半径不得小于50cm，并不得多于两个弯； 操作时振捣棒自然垂直地插入砼，不得用力硬插、斜推或使 钢筋夹住棒头，也不得全部插入砼中。 8.4、振捣器保持清洁，不得有砼粘结在电动机外壳上妨碍散 热，发现温度过高时，停歇降温后方可使用。
