断路器培训资料(基础)

断路器及隔离开关培训随着电力设备的不断发展和更新换代，断路器和隔离开关作为电力系统中的重要部件，它们的性能和可靠性直接影响到电力系统的安全运行。

因此，对断路器及隔离开关的培训是非常重要的。

本文将围绕断路器及隔离开关的基本原理、类型、工作原理、操作规程以及维护保养等方面展开培训。

第一部分：断路器基础知识1. 定义：断路器是电气设备中的一种用以实现电气设备开路、短路和过载保护的开关。

2. 构成：断路器主要由断路器本体、操作机构和触发器等部件组成。

3. 工作原理：断路器在电路中的作用是在电路超载或短路时迅速切除故障电流。

4. 类型：常见的断路器主要分为空气断路器、真空断路器和SF6 断路器等。

第二部分：隔离开关基础知识1. 定义：隔离开关是一种用来隔离和切断电气设备的电气开关。

2. 构成：隔离开关主要由隔离刀片、隔离机构和接地开关等部件组成。

3. 工作原理：隔离开关在电气设备维护、检修和分段操作时，能够隔离和切断电气设备与电源之间的电气连接。

4. 类型：根据用途不同，隔离开关主要分为高压隔离开关和负荷隔离开关两种。

第三部分：断路器及隔离开关的操作规程1. 断路器操作规程：包括手动操作、远程操作和自动操作等，操作人员需了解各种操作方式的步骤和注意事项。

2. 隔离开关操作规程：主要包括隔离开关的手动操作和远程操作，操作人员需按照标准操作规程执行操作。

3. 操作安全：操作人员在进行断路器和隔离开关操作时，应严格遵守电气安全操作规程，确保自身和设备的安全。

第四部分：断路器及隔离开关的维护保养1. 定期检查：定期对断路器和隔离开关进行检查和试验，发现异常情况及时处理。

2. 维护保养：对断路器和隔离开关的各部件进行润滑、清洁和检修，确保设备的正常运行。

3. 故障处理：对于断路器和隔离开关出现的故障，需进行及时的处理，保证设备的正常使用。

结语断路器及隔离开关作为电力系统中的重要设备，其性能和可靠性直接关系到电力系统的安全运行。

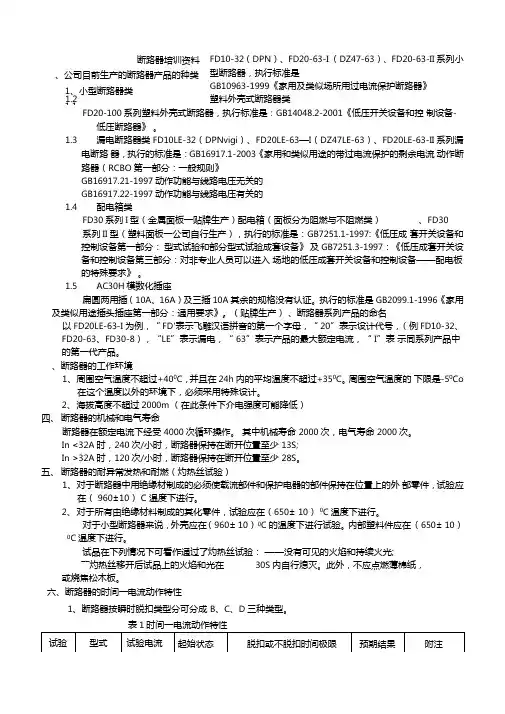

断路器培训资料、公司目前生产的断路器产品的种类1、小型断路器类1.11.21.31.41.5 FD10-32（DPN）、FD20-63-I （DZ47-63）、FD20-63-II 系列小型断路器，执行标准是GB10963-1999《家用及类似场所用过电流保护断路器》塑料外壳式断路器类FD20-100系列塑料外壳式断路器，执行标准是：GB14048.2-2001《低压开关设备和控制设备-低压断路器》。

漏电断路器类FD10LE-32（DPNvigi）、FD20LE-63—I（DZ47LE-63）、FD20LE-63-II 系列漏电断路器，执行的标准是：GB16917.1-2003《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO第一部分：一般规则》GB16917.21-1997动作功能与线路电压无关的GB16917.22-1997动作功能与线路电压有关的配电箱类FD30系列I型（金属面板一贴牌生产）配电箱（面板分为阻燃与不阻燃类）、FD30系列II型（塑料面板一公司自行生产），执行的标准是：GB7251.1-1997:《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》及GB7251.3-1997：《低压成套开关设备和控制设备第三部分：对非专业人员可以进入场地的低压成套开关设备和控制设备——配电板的特殊要求》。

AC30H模数化插座扁圆两用插（10A、16A）及三插10A其余的规格没有认证。

执行的标准是GB2099.1-1996《家用及类似用途插头插座第一部分：通用要求》。

（贴牌生产）、断路器系列产品的命名以FD20LE-63-I为例，“ FD'表示飞雕汉语拼音的第一个字母，“ 20”表示设计代号，（例FD10-32、FD20-63、FD30-8），“LE”表示漏电，“ 63”表示产品的最大额定电流，“ I”表示同系列产品中的第一代产品。

、断路器的工作环境1、周围空气温度不超过+400C，并且在24h内的平均温度不超过+350C。

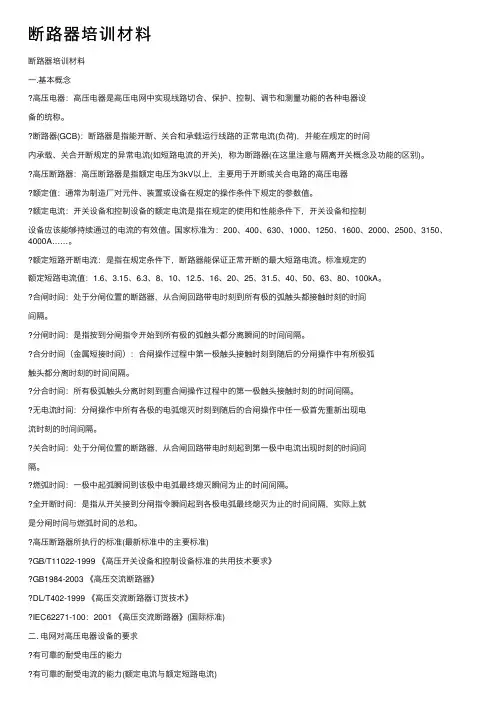

断路器培训材料断路器培训材料⼀.基本概念⾼压电器：⾼压电器是⾼压电⽹中实现线路切合、保护、控制、调节和测量功能的各种电器设备的统称。

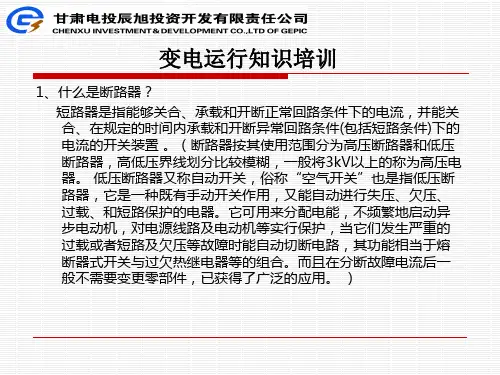

断路器(GCB)：断路器是指能开断、关合和承载运⾏线路的正常电流(负荷)，并能在规定的时间内承载、关合开断规定的异常电流(如短路电流的开关)，称为断路器(在这⾥注意与隔离开关概念及功能的区别)。

⾼压断路器：⾼压断路器是指额定电压为3kV以上，主要⽤于开断或关合电路的⾼压电器额定值：通常为制造⼚对元件、装置或设备在规定的操作条件下规定的参数值。

额定电流：开关设备和控制设备的额定电流是指在规定的使⽤和性能条件下，开关设备和控制设备应该能够持续通过的电流的有效值。

国家标准为：200、400、630、1000、1250、1600、2000、2500、3150、4000A……。

额定短路开断电流：是指在规定条件下，断路器能保证正常开断的最⼤短路电流。

标准规定的额定短路电流值：1.6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100kA。

合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的弧触头都接触时刻的时间间隔。

分闸时间：是指按到分闸指令开始到所有极的弧触头都分离瞬间的时间间隔。

合分时间（⾦属短接时间）：合闸操作过程中第⼀极触头接触时刻到随后的分闸操作中有所极弧触头都分离时刻的时间间隔。

分合时间：所有极弧触头分离时刻到重合闸操作过程中的第⼀极触头接触时刻的时间间隔。

⽆电流时间：分闸操作中所有各极的电弧熄灭时刻到随后的合闸操作中任⼀极⾸先重新出现电流时刻的时间间隔。

关合时间：处于分闸位置的断路器，从合闸回路带电时刻起到第⼀极中电流出现时刻的时间间隔。

燃弧时间：⼀极中起弧瞬间到该极中电弧最终熄灭瞬间为⽌的时间间隔。

全开断时间：是指从开关接到分闸指令瞬间起到各极电弧最终熄灭为⽌的时间间隔，实际上就是分闸时间与燃弧时间的总和。

⾼压断路器所执⾏的标准(最新标准中的主要标准)GB/T11022-1999 《⾼压开关设备和控制设备标准的共⽤技术要求》GB1984-2003 《⾼压交流断路器》DL/T402-1999 《⾼压交流断路器订货技术》IEC62271-100：2001 《⾼压交流断路器》(国际标准)⼆. 电⽹对⾼压电器设备的要求有可靠的耐受电压的能⼒有可靠的耐受电流的能⼒(额定电流与额定短路电流)有可靠的短路保护功能具有良好的操作特性(具有较⾼的机械寿命与电寿命)对⾃然环境良好的适应性海拔⾼度：海拔⾼的地区空⽓稀薄，对产品的外绝缘带来不利的影响，通常⽤提⾼试验电压的⽅法来考核产品对⾼海拔的适应能⼒，标准中所规定的绝缘⽔平都是海拔1000m以下的要求，当超过1000m 时应考虑绝缘⽔平的修正系数，⼀般情况海拔⾼度每增加1000m,试验电压提⾼10%，如K2000=1.13、K3000=1.28。

断路器知识培训一、断路器的基本概念断路器是一种用来保护电气设备和电气线路免受过载和短路的装置。

它可以在电路中断开电流，并保护电气设备不受过载或短路的损害。

断路器通常被安装在电气系统的入口处，以便在出现故障时能够及时切断电路。

断路器的基本结构包括断路器主体、触发装置、过流保护装置、手动操作机构、状态显示装置等。

二、断路器的分类1. 按用途分类（1）配电断路器：用于保护配电系统和电气设备。

（2）发电机断路器：用于保护发电机和发电系统。

（3）输电线路断路器：用于保护输电线路和变电站等设备。

2. 按动作方式分类（1）熔断式断路器：利用熔断器在过载或短路时熔断开路。

（2）磁力式断路器：利用电磁释放器在过载或短路时产生磁力切断电路。

（3）热力式断路器：利用热释放器在过载时热带膨胀导致动作切断电路。

3. 按额定电流分类（1）低压断路器：额定电压不超过1000V的断路器。

（2）高压断路器：额定电压在1000V以上的断路器。

三、断路器的基本特性1. 额定电流：断路器额定工作电流是最大允许通过的电流，也是断路器正常工作时的电流值。

2. 断路能力：断路器的断路能力是指其在短路条件下能够安全切断电路的能力，通常用短路电流的大小来表示。

3. 隔离性能：断路器在分断电路时能够有效隔离电源与负载，以确保人员和设备的安全。

4. 过载保护：断路器能够对连续过载和短时过载进行保护，在过载情况下及时切断电路。

5. 短路保护：断路器能够在电路发生短路时迅速切断电路，以防止设备受到损坏。

四、断路器的安装和维护1. 安装要求（1）断路器的安装应符合设计要求，要采取防护措施确保安全。

（2）断路器的接线要正确，接触良好，紧固可靠。

（3）断路器的使用环境应干燥、通风，并且远离易燃易爆物品。

2. 检修维护（1）需要定期对断路器进行检查和保养，保持设备的状态良好。

（2）定期检查断路器的接线、触点和连接部件是否正常，要及时清除灰尘和杂物。

（3）定期检查断路器的性能和动作特性，确保其正常工作。

施耐德微型断路器培训1.基本概念：能接通，承载以及分段正常电路条件下的电流，也能在规定的非工作条件下（例如）短路接通，承载一定时间和分段电流的一种机械开关电器。

2.微断类型及选型：（一）IC65系列断路器1.例如：IC65N 2P C16AIC65（系列）N(分段能力）2P（级数）C(脱扣曲线）16A（额定电流）分断能力分为：N(6KA) H(10KA) L(15KA)级数分为：1P 2P 3P 4P脱扣曲线分为：C型曲线（配电保护）D型曲线（动力保护）额定电流分为：1A,2A,4A,6A,10A,16A,20A,25A,32A,40A,50A,63A(如客户所需的断路器额定电流没有，那么帮客户选一个电流最接近的，并且只能比客户所需的电流大，如客户要28A的，我们就帮忙选32A的）C120 的断路器，额定电流有63A,80A,100A,125A另外IC65的断路器有直流和交流之分如：C65H-DC 1P C1A2.附件：（1）可配漏电保护附件VE: VIGI IC65 ELE (电子式AC类）VEG: VIGI IC65 ELE G（电子式AC类）VM: VIGI IC65 ELM（电磁式AC类）VIGI IC65的漏电分为：40A 和63A ,40A及以下选择40A的漏电保护，40A以上选择63A的漏电附件（2）可配电气附件MX或MX+OF(分厉脱扣单元）MN（欠压脱扣单元）（瞬动型）MN(S)（欠压脱扣单元）（延时型）SD（报警接点）OF(辅助接点）OF+SD/OF：双重切换接点还有一些附件需根据客户的具体的要求再选型IDPNN和IDPNA 的都是1P+N的断路器（二）EA9系列断路器例如：EA9AN1C20AEA9(系列）A(产品类型）N(分段能力）1（级数）C(脱扣曲线）20A(额定电流）产品类型分为：A(小型断路器）D(隔离开关）C(相线+中性线漏电保护断路器（一体化）R(漏电保护断路器（断路器+漏电模块）分断能力分为：N(6KA) H(10KA)级数分为：1P 2P 3P 4P脱扣曲线分为：C型曲线（配电保护）D型曲线（动力保护）额定电流分为：6A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A（三）Osmart 系列型号说明例如：OSMC65H1C10OSM(系列）C65H(小型断路器名称）1（级数）C(脱扣曲线）10（额定电流）名称分为：C32N C65H级数分为：1P 2P 3P 4P脱扣曲线分为：B:B型曲线，适用于电子类负载C:C型曲线，适用于常规负载D：D型曲线，适用于冲击性负载额定电流分为：1A,2A,3A,4A,6A,10A,16A,20A,25A,32A,40A,50A,63A练习题：。

断路器培训材料范文断路器是一种用于保护电气电路和电气设备不受过电流、过压或短路等故障损坏的电气设备。

它能够迅速的切断电流的供应，以保护电路和设备的安全运行。

断路器的作用类似于房屋中的电闸开关，当发生电路故障时，断路器会自动跳闸，切断电力供应，以保护用户的电器设备和家庭安全。

断路器的工作原理是通过故障检测装置感应电流或电压的变化，当电流或电压超过事先设定的安全限制时，断路器会迅速切断电力供应。

断路器具有可靠、快速响应和可重复性的特点，因此在电力系统和工业设备中广泛应用。

断路器主要由断路器主体、断路器固定座、触点、触发机构和断路器操作机构等部件组成。

断路器主体通过断口和触点的开合来实现电源的连接和切断，触发机构通过检测电流或电压的变化来控制断路器的操作。

断路器操作机构用于手动操作断路器，通常有手摇杆、手柄或按钮等形式。

断路器的选型需要根据电路的特性和负载的要求来确定。

关键参数包括额定电流、额定电压、断路器类型、断路容量和选择器的选择等。

正确的选型和安装对于保护电路和设备的安全是至关重要的。

在使用断路器时，应注意以下几个方面：1.断路器的安装位置应易于触发机构对电流或电压进行监测和控制，同时应考虑风险和维修的便利性。

通常情况下，断路器应安装在电气电路中的重要位置，如配电柜、变压器和发电机等。

2.断路器应定期进行检查和维护，以确保其正常工作。

在检查过程中，应注意触点的磨损情况、触发机构的可靠性、电流或电压的精度和选择器的准确性等。

3.在发生故障时，应立即切断断路器的电源，以防止进一步的损坏。

此外，应及时检查故障的原因，并采取措施修复或更换受损的部件。

4.在日常使用中，应遵守操作规程，切勿随意操作断路器。

特别是当断路器跳闸时，应先排除故障原因，然后再合理操作断路器。

总之，断路器是保护电气电路和电气设备的关键设备之一、通过正确选型、安装和维护等措施，可以确保断路器的正常工作，以提供有效的安全保护。

高压断路器培训材料高压断路器培训材料 (1)一、高压断路器的定义和用途 (1)二、对高压断路器的要求 (2)三、高压断路器结构和分类 (2)四、高压断路器的型号含义和技术参数 (2)五、SF6断路器 (4)六、高压油断路器 (5)七、真空断路器 (6)八、高压进线柜的操作 (10)九、高压负荷开关、高压隔离开关和高压断路器的区别 (15)高压断路器培训材料高压断路器（或称高压开关）它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。

高压断路器在高压电路中起控制作用，是高压电路中的重要电器元件之一。

断路器用于在正常运行时接通或断开电路，故障情况在继电保护装置的作用下迅速断开电路，特殊情况（如自动重合到故障线路上时)下可靠地接通短路电流。

高压断路器是在正常或故障情况下接通或断开高压电路的专用电器。

断路器的工作状态（断开或者闭合）是由他的操动机构控制的。

一、高压断路器的定义和用途1.定义：高压断路器(或称高压开关)是变电所主要的电力控制设备，具有可靠的灭弧装置。

它不仅能通断正常的负荷电流，而且能接通和承担一定时间的短路电流，并能在保护装置作用下自动跳闸，切除短路故障。

高压断路器的型式可按使用场合分为户内和户外两种，也可以按断路器采用的灭弧介质分为压缩空气断路器、油断路器、真空断路器、SF6断路器等多种型式。

2.用途：（1）控制作用（2）保护作用（3）安全隔离作用二、对高压断路器的要求1.开断、关合功能（1）能快速可靠的开断、关合各种负载线路和短路故障，且能满足断路器的重合闸要求；（2）能可靠的开断、关合其他电力元件，且不引起过电压。

2.电气性能（1）载流能力（2）绝缘性能（3）机械性能三、高压断路器结构和分类1.基本组成:（1）开断元件：开断、关合电路和安全隔离电源；包括导电回路、动静触头和灭弧装置。
