小型断路器培训教程资料

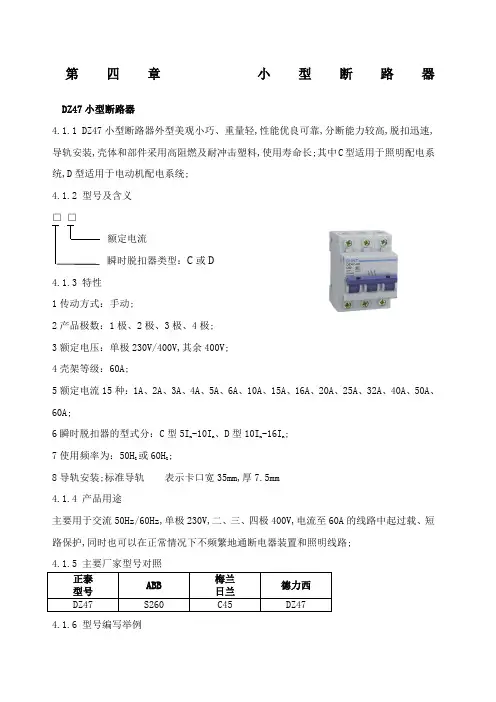

第四章小型断路器DZ47小型断路器4.1.1 DZ47小型断路器外型美观小巧、重量轻,性能优良可靠,分断能力较高,脱扣迅速,导轨安装,壳体和部件采用高阻燃及耐冲击塑料,使用寿命长;其中C型适用于照明配电系统,D型适用于电动机配电系统;4.1.2 型号及含义□□额定电流瞬时脱扣器类型：C或D4.1.3 特性1传动方式：手动;2产品极数：1极、2极、3极、4极;3额定电压：单极230V/400V,其余400V;4壳架等级：60A;5额定电流15种：1A、2A、3A、4A、5A、6A、10A、15A、16A、20A、25A、32A、40A、50A、60A;6瞬时脱扣器的型式分：C型5In -10In、D型10In-16In;7使用频率为：50HZ 或60HZ;8导轨安装;标准导轨表示卡口宽35mm,厚7.5mm4.1.4 产品用途主要用于交流50Hz/60Hz,单极230V,二、三、四极400V,电流至60A的线路中起过载、短路保护,同时也可以在正常情况下不频繁地通断电器装置和照明线路;4.1.5 主要厂家型号对照正泰型号ABB梅兰日兰德力西DZ47 S260 C45 DZ47 4.1.6 型号编写举例1客户需要DZ47小型断路器,额定电流32A,用于楼宇家庭安装,产品单极;型号为DZ47-60 1P C322客户需要DZ47小型断路器,额定电流40A,用于控制小型电动机,产品3极;型号为DZ47-60 3P D40DZ158-100小型断路器4.2.1 DZ158-100小型断路器内部结构基本与DZ47-60相同,可看成DZ47的大壳架,产品特点也相同;4.2.2 型号及含义DZ 158-100壳架等级额定电流设计序号塑料外壳式断路器4.2.3 特性1传动方式：手动2产品极数：1极、2极、3极、4极;3额定电压：单极230V/400V,其余400V;4额定电流3种：63A、80A、100A;5导轨安装;标准导轨表示卡口宽35mm,厚7.5mm4.2.4 用途主要用于交流50Hz,单极230V/400V,二、三、四极400V,电流至100A的线路中起过载、短路保护,同时也可以在正常情况下不频繁地通断电器装置和照明线路;4.2.5 型号编写举例1某客户需要DZ158的4极产品,额定电流80A;型号为：DZ158-100 4P 80ANB1-63小型断路器4.3.1 NB1-63小型断路器具有分断能力高、双重接线功能、安全性高、寿命长等特点,此产品可配多种附件,且模块化、弹性组合,用户安装非常方便;壳体和部分功能件均采用国外进口的高阻燃、耐高温、耐冲击塑料制成; 4.3.2 型号及含义4.3.3 特性1传动方式：手动2产品极数：1极、2极、3极、4极; 3额定电压：单极230V/400V,其余400V; 4壳架等级：63A;5额定电流15种：1A 、2A 、3A 、4A 、6A 、10A 、16A 、20A 、25A 、32A 、40A 、50A 、63A; 6瞬时脱扣器的型式分：B 型3I n -5I n ；C 型5I n -10I n ；D 型10I n -16I n ; 7使用频率为：50H Z 或60H Z ; 4.3.4 用途NB1-63高分断小型断路器适用于交流50/60Hz 额定电压230/400V, 额定电流至63A 线路的过载和短路保护之用, 也可以在正常情况下作为线路的不频繁操作转换之用; 该断路器适用于工业、商业、 高层和民用住宅等各种场所; 4.3.5 主要厂家型号对照正泰型号 ABB 西门子 梅兰 日兰 德力西 NB1S2505SXC65CDB14.3.6 型号编写举例1客户需要NB1小型断路器,额定电流20A,用于楼宇家庭安装,产品单极;型号为NB1-63 1P C20N B 1-63 壳架等级额定电流设计序号小型断路器代号企业特征代号2客户需要NB1小型断路器,额定电流40A,用于控制小型电动机,产品3极;型号为NB1-63 3P D40DZ267-32小型断路器4.4.1 DZ267-32小型断路器产品结构紧凑,与单极DZ47相比,相同模数下可同时控制火线和零线接通和分断,避免了因零线接错的潜在危险,且产品分断能力也较高;4.4.2 型号及含义4.4.3 特性1传动方式：手动2产品极数：带一个保护极的二极断路器1P+N;3额定电压： 230V;4壳架等级：32A;5额定电流15种： 6A、10A、16A、20A、25A、32A;6瞬时脱扣器的型式分： C型5In -10In;7使用频率为：50HZ 或60HZ;4.4.4 用途DZ267-32小型断路器以下简称断路器主要适用于交流50Hz或60Hz,额定电压230V,额定电流至32A 的保护线路中作过载、短路保护,同时也可以在正常情况下作为线路的不频繁转换之用,尤其适用于工业和商业的照明配电系统;4.4.5 主要厂家型号对照正泰型号梅兰日兰Hager 环宇德力西DZ267DPN Mn106P HUM18-32/1N CDB3 4.4.6 型号编写举例1客户需要DZ267小型断路器,额定电流20A,用于楼宇家庭安装;型号为：DZ267-32 20A2客户需要带N线的小型断路器,体积与DZ47相同,额定电流32A;推荐的型号为：DZ267-32 32ANB1S□-63带分励脱扣断路器4.5.1 NB1S □-63带分励脱扣断路器产品具有电流保护极和一个开闭中性极,并带有分励脱扣装置,安全性能高,可远距离控制分断,且具有分断延时选择,功能更强; 4.5.3 特性 1传动方式：手动2产品极数：带一个过电流保护极和一个开闭中性极; 3额定电压： 230V; 4壳架等级：63A;5额定电流15种： 10A 、16A 、20A 、25A 、32A 、40A 、50A 、63A; 6脱扣类别：瞬时型、延时型;7瞬时脱扣器的型式：一般为C 型5I n -10I n ; 8使用频率为：50H Z 或60H Z ; 4.5.4 用途NB1S □-63带分励脱扣断路器以下简称断路器,具有分励脱扣功能,适用于交流50Hz 或60Hz,额定工作电压为230V,额定电流至63A 的线路中,对线路进行远距离控制分断或自动信号控制分断,同时对线路起过载和短路保护的作用,也可以作为线路的不频繁操作转换之用;目前,广泛应用于与IC 卡预付费电度表配套使用来控制线路的通断; 4.5.5 型号编写举例1客户需要2极NB1S 小型断路器,额定电流20A,有延时要求,用于楼宇家庭安装;型号为：NB1S-63 2P C20A2客户需要2极NB1S 小型断路器,额定电流32A,瞬时脱扣;推荐的型号为：NB1SS-63 C32A 小型断路器附件 4.6.1 S9分励脱扣器 4.6.1.1 用途S9分励脱扣器以下简称脱扣器主要适用于交流50Hz 或60Hz,额定电压至400V 的线路中与NB1或NBH8系列断路器配装作远距离操作; 4.6.1.2 特性1）控制电压有两种：230V、400V;2）与NB1或NBH8配装3工作频率50Hz/60Hz;4.6.2 XF9辅助触头4.6.2.1 用途XF9辅助触头主要用于交流50Hz或60Hz,额定发热电流至6A,额定电压至415V的线路中,与NB1小型断路器、NB1L剩余电流动作断路器和NBH8家用断路器等拼装,作远距离断路器通断的信号指标之用;4.6.2.2 特性1触头工作电流见下表电压等级交流直流415V 240V 130V 48V 24V工作电流3A 6A 1A 2A 6A2触头为单断点3端子通断;3与NB1、NB1L和NBH8拼装;3）工作频率50Hz/60Hz;4.6.3 V9欠电压脱扣器4.6.3.1 用途脱扣器适用于交流 50Hz 或60Hz,额定工作电压230V的线路中与NB1及NBH8系列断路器配装作欠电压保护用;4.6.3.2 特性1额定电压：230V;2工作频率50Hz/60Hz;3与NB1及NBH8拼装;。

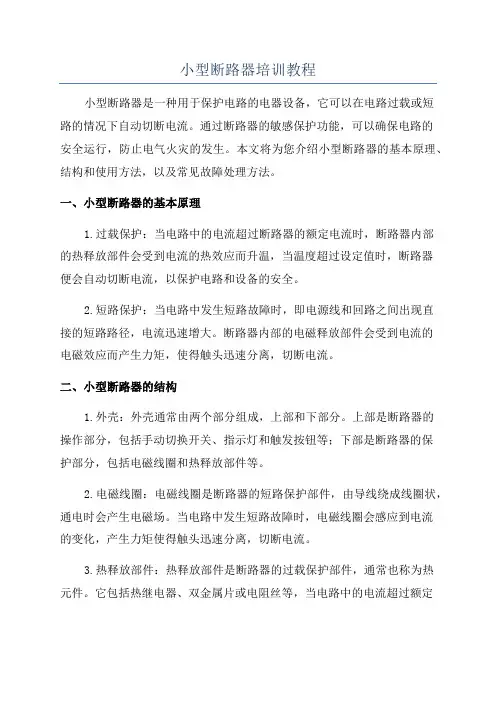

小型断路器培训教程小型断路器是一种用于保护电路的电器设备，它可以在电路过载或短路的情况下自动切断电流。

通过断路器的敏感保护功能，可以确保电路的安全运行，防止电气火灾的发生。

本文将为您介绍小型断路器的基本原理、结构和使用方法，以及常见故障处理方法。

一、小型断路器的基本原理1.过载保护：当电路中的电流超过断路器的额定电流时，断路器内部的热释放部件会受到电流的热效应而升温，当温度超过设定值时，断路器便会自动切断电流，以保护电路和设备的安全。

2.短路保护：当电路中发生短路故障时，即电源线和回路之间出现直接的短路路径，电流迅速增大。

断路器内部的电磁释放部件会受到电流的电磁效应而产生力矩，使得触头迅速分离，切断电流。

二、小型断路器的结构1.外壳：外壳通常由两个部分组成，上部和下部分。

上部是断路器的操作部分，包括手动切换开关、指示灯和触发按钮等；下部是断路器的保护部分，包括电磁线圈和热释放部件等。

2.电磁线圈：电磁线圈是断路器的短路保护部件，由导线绕成线圈状，通电时会产生电磁场。

当电路中发生短路故障时，电磁线圈会感应到电流的变化，产生力矩使得触头迅速分离，切断电流。

3.热释放部件：热释放部件是断路器的过载保护部件，通常也称为热元件。

它包括热继电器、双金属片或电阻丝等，当电路中的电流超过额定电流时，热释放部件会受到电流的热效应而升温，当温度超过设定值时，断路器便会自动切断电流。

三、小型断路器的使用方法1.安装：首先确认断路器的额定电流和额定电压与电路匹配，然后将断路器插入电路中相应的位置，确保连接牢固。

注意，断路器的额定电流要大于电路的负载电流，以确保过载保护的效果。

2.操作：当需要断开电路时，可以手动切换开关，将断路器切换到切断位置。

当电器故障发生时，断路器会自动切断电流。

当故障排除后，需要复位断路器，将开关切换到闭合位置。

3.故障处理：当电路过载或短路时，断路器会自动切断电流，并指示故障的位置。

此时需要排除故障原因，如检查负载是否过大、排除短路路径等。

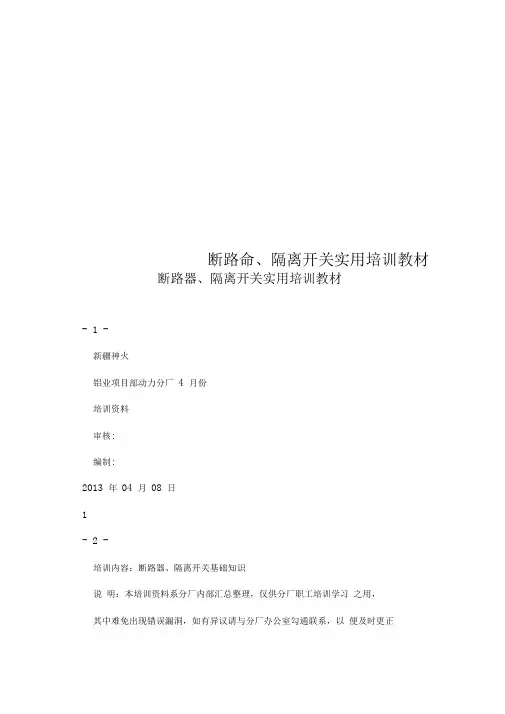

断路命、隔离开关实用培训教材断路器、隔离开关实用培训教材- 1 -新疆神火铝业项目部动力分厂4 月份培训资料审核:编制:2013 年04 月08 日1- 2 -培训内容：断路器、隔离开关基础知识说明：本培训资料系分厂内部汇总整理，仅供分厂职工培训学习之用，其中难免出现错误漏洞，如有异议请与分厂办公室勾通联系，以便及时更正目录第一章. 断路器 ........................... (3)1.分类 ........................... (3)2.断路器的技术参数 ........................... (5)3.断路器工作原理 ...........................54.断路器、负荷开关，隔离开关的区别 (5)5.断路器出现哪些情况时应停电处理？ (6)6.SF6 断路器的物理性质 ...........................7 第二章．高压隔离开关 ...........................1 ．高压隔离开关介绍 ........................... (9)2 . 隔离开关常见缺陷及故障分析.. (11)3.隔离刀闸的正确操作.. (12)4.隔离刀闸的维护..第三章．题 (12)库.. (13)2- 3 -第一章. 断路器1.断路器的分类高压断路器是高压设备中最重要，最复杂的开关设备，高压断路器具有强有力的灭弧装置，所以它可以在正常情况下接通和分断空载电流和负荷电流，在故障情况下与继电保护装置相配合切断过载和短路电流，切除故障，保证系统安全运行。

以下是常见高压断路器3- 4 -高压断路器型号中代表的意义：断路器型号含义S少油断路器N户内式4设计序号---- 2020kVG 改进/80008000 安30003000兆伏安例：第一单元代表产品名称，用下列字母表示：S 少油断路器；D 多油断路器；K空气断路器；L六氟化硫断路器；Z真空断路器；Q产气断路器；C 磁吹断路器.利用固体绝缘材料在电弧作用下分解并产生气体来灭弧的断路器，称为产气断路器。

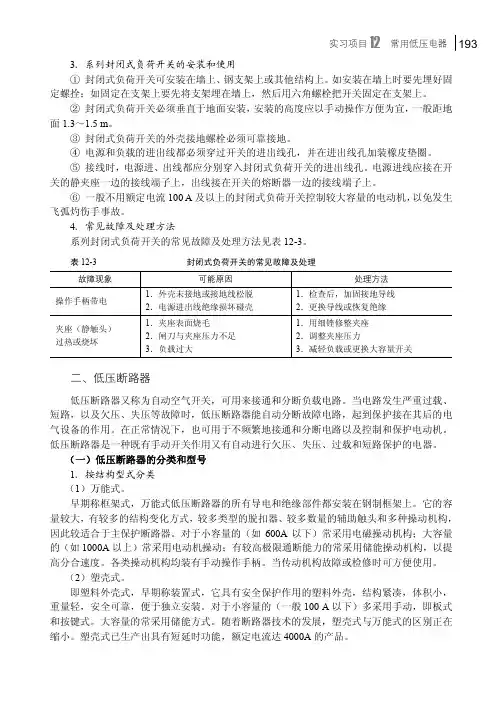

实习项目12常用低压电器193 3．系列封闭式负荷开关的安装和使用① 封闭式负荷开关可安装在墙上、钢支架上或其他结构上。

如安装在墙上时要先埋好固定螺拴；如固定在支架上要先将支架埋在墙上，然后用六角螺栓把开关固定在支架上。

② 封闭式负荷开关必须垂直于地面安装，安装的高度应以手动操作方便为宜，一般距地面1.3～1.5 m。

③ 封闭式负荷开关的外壳接地螺栓必须可靠接地。

④ 电源和负载的进出线都必须穿过开关的进出线孔，并在进出线孔加装橡皮垫圈。

⑤ 接线时，电源进、出线都应分别穿入封闭式负荷开关的进出线孔。

电源进线应接在开关的静夹座一边的接线端子上，出线接在开关的熔断器一边的接线端子上。

⑥一般不用额定电流100 A及以上的封闭式负荷开关控制较大容量的电动机，以免发生飞弧灼伤手事故。

4．常见故障及处理方法系列封闭式负荷开关的常见故障及处理方法见表12-3。

表12-3 封闭式负荷开关的常见故障及处理故障现象可能原因处理方法操作手柄带电1．外壳未接地或接地线松脱2．电源进出线绝缘损坏碰壳1．检查后，加固接地导线2．更换导线或恢复绝缘夹座（静触头）过热或烧坏1．夹座表面烧毛2．闸刀与夹座压力不足3．负载过大1．用细锉修整夹座2．调整夹座压力3．减轻负载或更换大容量开关二、低压断路器低压断路器又称为自动空气开关，可用来接通和分断负载电路。

当电路发生严重过载、短路，以及欠压、失压等故障时，低压断路器能自动分断故障电路，起到保护接在其后的电气设备的作用。

在正常情况下，也可用于不频繁地接通和分断电路以及控制和保护电动机。

低压断路器是一种既有手动开关作用又有自动进行欠压、失压、过载和短路保护的电器。

（一）低压断路器的分类和型号1．按结构型式分类（1）万能式。

早期称框架式，万能式低压断路器的所有导电和绝缘部件都安装在钢制框架上。

它的容量较大，有较多的结构变化方式，较多类型的脱扣器、较多数量的辅助触头和多种操动机构，因此较适合于主保护断路器。

小型断路器培训教程小型断路器是一种电气设备，它采用的是断路器技术，可以有效地保护电路和设备不受过载和短路等电气故障的影响。

小型断路器在各种电气应用场合得到了广泛的应用，例如住宅、商业建筑、工业用途、公共设施等等。

本文将提供一个小型断路器培训教程，以帮助人们了解小型断路器的原理、构造、安装和维护等方面的知识。

一、小型断路器的原理小型断路器主要采用热磁两种保护原理，热保护用来保护电路和设备免受过载，而磁保护则用来保护电路和设备免受短路。

简单来说，当电路或设备发生过载或短路时，断路器的热元件或磁元件就会被激活，使得电路被切断，从而保护电路和设备的安全运行。

二、小型断路器的构造小型断路器由外壳、插座和插头、热元件、磁元件、触头和导电部件组成。

其中，外壳用于保护断路器的内部元件，插座和插头用于与其他电气设备进行连接，热元件和磁元件则是关键的保护元件，触头和导电部件则是承载电流的部分。

三、小型断路器的安装小型断路器应安装在干燥、通风、无腐蚀气体和易于检修的地方。

安装前应先检查断路器的额定电压、额定电流和额定短路断电容量等参数是否符合要求。

安装时，应先将断路器插头插入插座中，然后按合断路器的按钮，确保断路器已被有效地连接到电路中。

在使用小型断路器时，还需要定期进行检验和测试，以确保其正常工作。

四、小型断路器的维护小型断路器需要定期进行维护，以保持其良好的工作状态。

维护包括清洁、紧固螺钉、更换热元件、更换触点等方面。

需要注意的是，在更换热元件或触点等部件时，应使用相同规格和品质的元件，以保证断路器的稳定性和可靠性。

总结：小型断路器在电气应用中具有重要作用，其原理、构造、安装和维护等方面的知识对于使用者极为重要。

因此，我们应该定期地进行小型断路器的培训和学习，以保障电气设备的安全和可靠性。

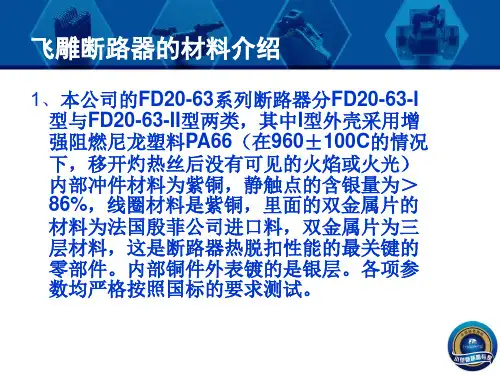

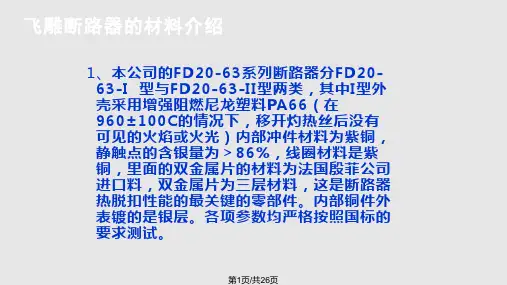

断路器培训资料一、公司目前生产的断路器产品的种类1、小型断路器类1.1FD10-32（DPN）、FD20-63-I（DZ47-63）、FD20-63-II系列小型断路器，执行标准是GB10963-1999《家用及类似场所用过电流保护断路器》1.2塑料外壳式断路器类FD20-100系列塑料外壳式断路器，执行标准是:GB14048.2-2001《低压开关设备和控制设备-低压断路器》。

1.3漏电断路器类FD10LE-32（DPNvigi）、FD20LE-63—I（DZ47LE-63）、FD20LE-63-II系列漏电断路器，执行的标准是：GB16917.1-2003《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第一部分：一般规则》GB16917.21-1997动作功能与线路电压无关的GB16917.22-1997动作功能与线路电压有关的1.4配电箱类FD30系列I型（金属面板—贴牌生产）配电箱（面板分为阻燃与不阻燃类）、FD30系列II型（塑料面板—公司自行生产），执行的标准是：GB7251.1-1997：《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》及GB7251.3-1997：《低压成套开关设备和控制设备第三部分：对非专业人员可以进入场地的低压成套开关设备和控制设备——配电板的特殊要求》。

1.5AC30H模数化插座扁圆两用插（10A、16A）及三插10A其余的规格没有认证。

执行的标准是GB2099.1-1996《家用及类似用途插头插座第一部分：通用要求》。

（贴牌生产）二、断路器系列产品的命名以FD20LE-63-I为例，“FD”表示飞雕汉语拼音的第一个字母，“20”表示设计代号，（例FD10-32、FD20-63、FD30-8），“LE”表示漏电，“63”表示产品的最大额定电流，“I”表示同系列产品中的第一代产品。

三、断路器的工作环境1、周围空气温度不超过+400C，并且在24h内的平均温度不超过+350C。

低压断路器培训知识低压断路器培训知识⼀、低压电器介绍电器分为⾼压电器和低压电器。

低压电器⼀般是指在交流50Hz、额定电压1200V、直流额定电压1500V及以下的电路中起通断、保护、控制或调节作⽤的电器产品低压电器是构成控制系统最常⽤的器件，了解它的分类、作⽤和⽤途，对设计、分析和维护控制系统都是⼗分必要的1、电器的分类电器的⽤途⼴泛，功能多样，种类繁多，结构各异，⼯作原理也各有不同。

电器有多种分类⽅法：按⼯作电压的等级可分为⾼压电器和低压电器；按动作原理可分为⼿动电器和⾃动电器；按⼯作原理可分为电磁式电器和⾮电量控制电器；按⽤途可分为以下⼏类。

1) 配电电器配电电器主要⽤于供、配电系统中，进⾏电能输送和分配。

这类电器有⼑开关、⾃动开关、隔离开关、转换开关以及熔断器等。

对这类电器的主要技术要求是分断能⼒强，限流效果好，动稳定及热稳定性能好。

2) 控制电器控制电器主要⽤于各种控制电路和控制系统。

这类电器有接触器、继电器、转换开关、电磁阀等。

对这类电器的主要技术要求是有⼀定的通断能⼒，操作频率要⾼，电器和机械寿命要长。

3) 主令电器主令电器主要⽤于发送控制指令。

这类电器有按钮、主令开关、⾏程开关和万能转换开关等。

对这类电器的主要技术要求是操作频率要⾼，抗冲击，电器和机械寿命要长。

4) 保护电器保护电器主要⽤于对电路和电⽓设备进⾏安全保护。

这类低压电器有熔断器、热继电器、安全继电器、电压继电器、电流继电器和避雷器等。

对这类电器的主要技术要求是有⼀定的通断能⼒，反应要灵敏，可靠性要⾼。

5) 执⾏电器执⾏电器主要⽤于执⾏某种动作和传动功能。

这类低压电器有电磁铁、电磁离合器等。

随着电⼦技术和计算机技术的进步，近⼏年⼜出现了利⽤集成电路或电⼦元件构成的电⼦式电器，利⽤单⽚机构成的智能化电器，以及可直接与现场总线连接的具有通信功能的电器。

2、电器的作⽤电器是构成控制系统的最基本元件，它的性能将直接影响控制系统能否正常⼯作。

断路器的分类(1)框架式断路器(ACB)框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便,多用在电源端总开关。

过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段保护,每种保护整定值均根据其壳架等级在一定范围内调整。

框架断路器适用交流50Hz,额定电压380V、660V,额定电流为20OA-6300A的配电网络中，主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。

在正常的条件下，可作为线路的不频繁转换之用。

1250A以下的断路器在交流50Hz电压380V的网络中可用作保护电动机的过载和短路。

框架式断路器还经常应用于变压器40OV侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。

(2)塑壳式断路器(MCCB)塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。

辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修,适用于作支路的保护开关。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。

部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。

塑壳式断路器一般用于配电馈线控制和保护,小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。

（3）微型断路器（MCB）微型断路器是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。

用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P,二极2P、三极3P、四极4P四种。
