断路器及隔离开关培训随着电力设备的不断发展和更新换代，断路器和隔离开关作为电力系统中的重要部件，它们的性能和可靠性直接影响到电力系统的安全运行。
因此，对断路器及隔离开关的培训是非常重要的。
本文将围绕断路器及隔离开关的基本原理、类型、工作原理、操作规程以及维护保养等方面展开培训。
第一部分：断路器基础知识1. 定义：断路器是电气设备中的一种用以实现电气设备开路、短路和过载保护的开关。
2. 构成：断路器主要由断路器本体、操作机构和触发器等部件组成。
3. 工作原理：断路器在电路中的作用是在电路超载或短路时迅速切除故障电流。
4. 类型：常见的断路器主要分为空气断路器、真空断路器和SF6 断路器等。
第二部分：隔离开关基础知识1. 定义：隔离开关是一种用来隔离和切断电气设备的电气开关。
2. 构成：隔离开关主要由隔离刀片、隔离机构和接地开关等部件组成。
3. 工作原理：隔离开关在电气设备维护、检修和分段操作时，能够隔离和切断电气设备与电源之间的电气连接。
4. 类型：根据用途不同，隔离开关主要分为高压隔离开关和负荷隔离开关两种。
第三部分：断路器及隔离开关的操作规程1. 断路器操作规程：包括手动操作、远程操作和自动操作等，操作人员需了解各种操作方式的步骤和注意事项。
2. 隔离开关操作规程：主要包括隔离开关的手动操作和远程操作，操作人员需按照标准操作规程执行操作。
3. 操作安全：操作人员在进行断路器和隔离开关操作时，应严格遵守电气安全操作规程，确保自身和设备的安全。
第四部分：断路器及隔离开关的维护保养1. 定期检查：定期对断路器和隔离开关进行检查和试验，发现异常情况及时处理。
2. 维护保养：对断路器和隔离开关的各部件进行润滑、清洁和检修，确保设备的正常运行。
3. 故障处理：对于断路器和隔离开关出现的故障，需进行及时的处理，保证设备的正常使用。
结语断路器及隔离开关作为电力系统中的重要设备，其性能和可靠性直接关系到电力系统的安全运行。
断路器知识培训一、断路器的基本概念断路器是一种用来保护电气设备和电气线路免受过载和短路的装置。
它可以在电路中断开电流，并保护电气设备不受过载或短路的损害。
断路器通常被安装在电气系统的入口处，以便在出现故障时能够及时切断电路。
断路器的基本结构包括断路器主体、触发装置、过流保护装置、手动操作机构、状态显示装置等。
二、断路器的分类1. 按用途分类（1）配电断路器：用于保护配电系统和电气设备。
（2）发电机断路器：用于保护发电机和发电系统。
（3）输电线路断路器：用于保护输电线路和变电站等设备。
2. 按动作方式分类（1）熔断式断路器：利用熔断器在过载或短路时熔断开路。
（2）磁力式断路器：利用电磁释放器在过载或短路时产生磁力切断电路。
（3）热力式断路器：利用热释放器在过载时热带膨胀导致动作切断电路。
3. 按额定电流分类（1）低压断路器：额定电压不超过1000V的断路器。
（2）高压断路器：额定电压在1000V以上的断路器。
三、断路器的基本特性1. 额定电流：断路器额定工作电流是最大允许通过的电流，也是断路器正常工作时的电流值。
2. 断路能力：断路器的断路能力是指其在短路条件下能够安全切断电路的能力，通常用短路电流的大小来表示。
3. 隔离性能：断路器在分断电路时能够有效隔离电源与负载，以确保人员和设备的安全。
4. 过载保护：断路器能够对连续过载和短时过载进行保护，在过载情况下及时切断电路。
5. 短路保护：断路器能够在电路发生短路时迅速切断电路，以防止设备受到损坏。
四、断路器的安装和维护1. 安装要求（1）断路器的安装应符合设计要求，要采取防护措施确保安全。
（2）断路器的接线要正确，接触良好，紧固可靠。
（3）断路器的使用环境应干燥、通风，并且远离易燃易爆物品。
2. 检修维护（1）需要定期对断路器进行检查和保养，保持设备的状态良好。
（2）定期检查断路器的接线、触点和连接部件是否正常，要及时清除灰尘和杂物。
（3）定期检查断路器的性能和动作特性，确保其正常工作。

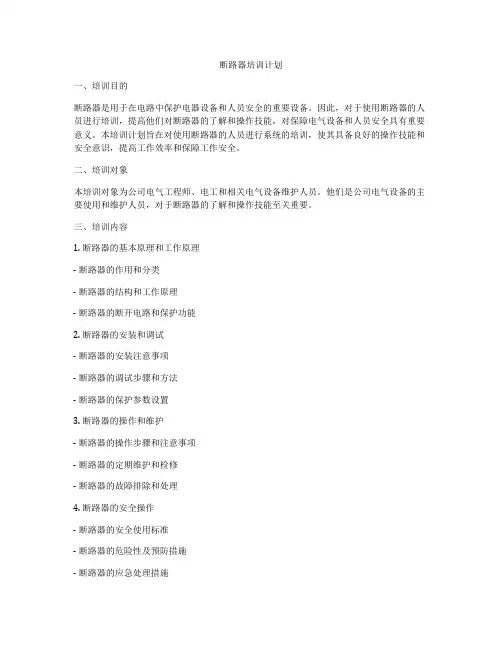

断路器培训计划一、培训目的断路器是用于在电路中保护电器设备和人员安全的重要设备。
因此，对于使用断路器的人员进行培训，提高他们对断路器的了解和操作技能，对保障电气设备和人员安全具有重要意义。
本培训计划旨在对使用断路器的人员进行系统的培训，使其具备良好的操作技能和安全意识，提高工作效率和保障工作安全。
二、培训对象本培训对象为公司电气工程师、电工和相关电气设备维护人员。
他们是公司电气设备的主要使用和维护人员，对于断路器的了解和操作技能至关重要。
三、培训内容1. 断路器的基本原理和工作原理- 断路器的作用和分类- 断路器的结构和工作原理- 断路器的断开电路和保护功能2. 断路器的安装和调试- 断路器的安装注意事项- 断路器的调试步骤和方法- 断路器的保护参数设置3. 断路器的操作和维护- 断路器的操作步骤和注意事项- 断路器的定期维护和检修- 断路器的故障排除和处理4. 断路器的安全操作- 断路器的安全使用标准- 断路器的危险性及预防措施- 断路器的应急处理措施四、培训方式1. 理论授课：通过讲解、讨论等方式，让学员了解断路器的基本原理和工作原理，学习断路器的安装和调试，以及断路器的操作和维护知识。
2. 实践操作：安排学员进行断路器的实际操作，让他们掌握断路器的使用技能。
3. 现场考察：安排学员到实际工程现场进行断路器的安装和调试，加深对断路器工作原理和操作方法的了解。
五、培训计划1. 第一阶段（1天）- 理论授课：断路器的基本原理和工作原理- 理论授课：断路器的安装和调试2. 第二阶段（1天）- 理论授课：断路器的操作和维护- 实践操作：断路器的操作演练3. 第三阶段（1天）- 现场考察：到实际工程现场进行断路器的安装和调试六、培训考核1. 理论考核：对学员进行断路器的理论知识考试，通过率不低于80%。
2. 实际操作考核：对学员进行断路器的实际操作考核，通过率不低于80%。
3. 现场考察成绩：对学员在实际工程现场的表现进行评价，合格即可。
断路器的分类(1)框架式断路器(ACB)框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便,多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护,每种保护整定值均根据其壳架等级在一定范围内调整。
框架断路器适用交流50Hz,额定电压380V、660V,额定电流为20OA-6300A的配电网络中，主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V的网络中可用作保护电动机的过载和短路。
框架式断路器还经常应用于变压器40OV侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。
(2)塑壳式断路器(MCCB)塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修,适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
塑壳式断路器一般用于配电馈线控制和保护,小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。
（3）微型断路器（MCB）微型断路器是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。
用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P,二极2P、三极3P、四极4P四种。
框架式智能型万能式断路器操作培训一、框架式智能型万能式断路器的基本原理和功能介绍（200字）框架式智能型万能式断路器是基于先进的电子技术和保护原理设计的一种新型断路器。
它采用了先进的采样和处理技术，能够对电气系统中的电流、电压、功率因数等参数进行实时监测，并根据预设的保护参数进行判断和保护。
当电气系统发生故障时，断路器会自动切断电路，以避免进一步的损坏和危险。
二、框架式智能型万能式断路器的操作步骤和注意事项（400字）1.检查断路器的工作状态：在进行操作之前，必须先检查断路器的工作状态，确保其正常工作。
检查断路器的指示灯、显示屏和按钮等，如果发现异常情况，应立即停止操作，并及时通知维修人员。
2.设置保护参数：根据电气系统的需求和使用环境，设置断路器的保护参数。
不同的电气系统对保护参数的要求可能会有所不同，因此务必根据实际情况进行设置，并确认设置无误。
3.开关操作：在进行开关操作之前，必须先确保电气系统处于安全状态。
操作人员应佩戴防护用具，并采取相应的安全措施，如切断电源、拉线安全锁等。
在开关操作时，应按照正确的顺序和方法进行，避免误操作和危险。
4.故障识别和处理：断路器能够自动检测和识别电气系统中的故障，当故障发生时，它会自动切断电路，并发出警报。
操作人员应及时注意和处理故障信号，并采取相应的措施，如修复故障、更换元件等。
5.维护和保养：定期对断路器进行维护和保养是确保其正常运行的重要措施。
维护人员应按照操作手册和维护要求，定期检查和清洁断路器，并及时更换损坏或老化的部件，以保证其性能和寿命。
注意事项：1.操作人员必须熟悉和遵守操作手册中的相关规定和要求，严禁擅自操作和修改断路器的参数和设置。
2.在操作过程中，要时刻注意自身安全，避免触电和其他安全事故的发生。
3.在进行高压操作时，必须佩戴绝缘手套和绝缘鞋，确保安全可靠。
4.操作人员应定期进行培训和考核，提高自身技能和专业知识水平。
三、框架式智能型万能式断路器的优势和应用场景（400字）其次，框架式智能型万能式断路器具有多种保护功能，能够同时实现过载保护、短路保护、接地保护和过压保护等，满足不同电气系统的保护需求。
作为一名电力行业的从业者，我有幸参加了为期一周的断路作业培训。
这次培训让我受益匪浅，不仅提升了我的专业技能，也增强了我对安全生产的认识。
以下是我对这次培训的心得体会。
首先，培训让我对断路作业有了更加深入的了解。
在过去的工作中，我虽然接触过断路器，但对它的操作原理、维护保养以及故障处理等方面的知识了解有限。
通过这次培训，我系统地学习了断路器的结构、工作原理、操作规程等，对断路器的运行状态有了更加清晰的认识。
特别是在实际操作环节，培训老师详细讲解了断路器的操作步骤、注意事项以及常见故障的排查方法，让我在实际工作中能够更加得心应手。
其次，培训强化了我的安全意识。
电力行业是一个高风险行业，安全生产至关重要。
在培训过程中，我们反复强调了安全操作的重要性，并针对断路作业可能存在的安全隐患进行了详细讲解。
通过学习，我深刻认识到，作为一名电力工作者，必须时刻将安全放在首位，严格遵守操作规程，确保自身和他人的生命安全。
在培训过程中，我还学会了如何正确使用各种工具和设备。
断路作业涉及到多种工具和设备，如绝缘棒、绝缘手套、安全带等。
通过实际操作，我掌握了这些工具和设备的使用方法，提高了自己的动手能力。
同时，我也明白了工具和设备维护保养的重要性，这对于确保断路作业的安全性和稳定性具有重要意义。
此外，培训还培养了我的团队协作能力。
在断路作业中，往往需要多人配合完成。
培训期间，我们进行了多次团队协作演练，通过模拟实际操作场景，锻炼了我们的沟通协调能力和应急处理能力。
这使我认识到，在电力行业中，团队协作至关重要，只有团结一致，才能确保工作的顺利进行。
最后，我要感谢组织这次培训的领导和同事们。
在培训过程中，他们不仅提供了良好的学习环境，还给予了我很多关心和帮助。
这次培训让我明白了，只有不断学习，才能适应行业发展的需要，才能在电力行业站稳脚跟。
总之，这次断路作业培训让我收获颇丰。
我将把所学知识运用到实际工作中，努力提高自己的业务水平，为电力事业的发展贡献自己的力量。
断路器培训资料、公司目前生产的断路器产品的种类1、小型断路器类1.11.21.31.41.5 FD10-32（DPN）、FD20-63-I （DZ47-63）、FD20-63-II 系列小型断路器，执行标准是GB10963-1999《家用及类似场所用过电流保护断路器》塑料外壳式断路器类FD20-100系列塑料外壳式断路器，执行标准是：GB14048.2-2001《低压开关设备和控制设备-低压断路器》。
漏电断路器类FD10LE-32（DPNvigi）、FD20LE-63—I（DZ47LE-63）、FD20LE-63-II 系列漏电断路器，执行的标准是：GB16917.1-2003《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO第一部分：一般规则》GB16917.21-1997动作功能与线路电压无关的GB16917.22-1997动作功能与线路电压有关的配电箱类FD30系列I型（金属面板一贴牌生产）配电箱（面板分为阻燃与不阻燃类）、FD30系列II型（塑料面板一公司自行生产），执行的标准是：GB7251.1-1997:《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》及GB7251.3-1997：《低压成套开关设备和控制设备第三部分：对非专业人员可以进入场地的低压成套开关设备和控制设备——配电板的特殊要求》。
AC30H模数化插座扁圆两用插（10A、16A）及三插10A其余的规格没有认证。
执行的标准是GB2099.1-1996《家用及类似用途插头插座第一部分：通用要求》。
（贴牌生产）、断路器系列产品的命名以FD20LE-63-I为例，“ FD'表示飞雕汉语拼音的第一个字母，“ 20”表示设计代号，（例FD10-32、FD20-63、FD30-8），“LE”表示漏电，“ 63”表示产品的最大额定电流，“ I”表示同系列产品中的第一代产品。
、断路器的工作环境1、周围空气温度不超过+400C，并且在24h内的平均温度不超过+350C。
