应变片工作原理

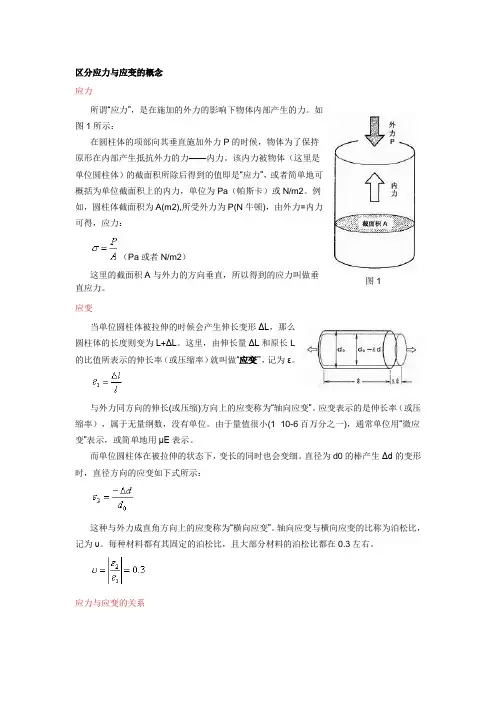

区分应力与应变的概念

应力

所谓“应力”，是在施加的外力的影响下物体内部产生的力。如图1所示：

在圆柱体的项部向其垂直施加外力P的时候，物体为了保持原形在内部产生抵抗外力的力——内力。该内力被物体（这里是单位圆柱体）的截面积所除后得到的值即是“应力”，或者简单地可概括为单位截面积上的内力，单位为Pa（帕斯卡）或N/m2。例如，圆柱体截面积为A(m2),所受外力为P(N牛顿)，由外力=内力可得，应力：

（Pa或者N/m2）

这里的截面积A与外力的方向垂直，所以得到的应力叫做垂直应力。

图1

应变

当单位圆柱体被拉伸的时候会产生伸长变形ΔL，那么圆柱体的长度则变为L+ΔL。这里，由伸长量ΔL和原长L的比值所表示的伸长率（或压缩率）就叫做“应变”，记为ε。

与外力同方向的伸长(或压缩)方向上的应变称为“轴向应变”。应变表示的是伸长率（或压缩率），属于无量纲数，没有单位。由于量值很小(1×10-6百万分之一)，通常单位用“微应变”表示，或简单地用μE表示。

而单位圆柱体在被拉伸的状态下，变长的同时也会变细。直径为d0的棒产生Δd的变形时，直径方向的应变如下式所示：

这种与外力成直角方向上的应变称为“横向应变”。轴向应变与横向应变的比称为泊松比，记为υ。每种材料都有其固定的泊松比，且大部分材料的泊松比都在0.3左右。

应力与应变的关系 各种材料的应变与应力的关系已经通过实验进行了测定。图2所示为一种普通钢材（软铁）的应力与应变关系图。根据胡克定律，在一定的比例极限范围内应力与应变成线性比例关系。对应的最大应力称为比例极限。

图2 或者

应力与应变的比例常数E 被称为弹性系数或扬氏模量，不同的材料有其固定的扬氏模量。

综上所述，虽然无法对应力进行直接的测量，但是通过测量由外力影响产生的应变可以计算出应力的大小。

应变片的构造及原理

应变片的构造

应变片有很多种类。一般的应变片是在称为基底的塑料薄膜（15-16μm）上贴上由薄金属箔材制成的敏感栅（3-6μm），然后再覆盖上一层薄膜做成迭层构造。

简述电阻应变片的原理

电阻应变片是一种利用材料电阻随应变而变化的敏感元件，可以将应变的物理量转化为电阻的变化，从而实现对应变量的测量。在电子设备、机械设备、测控仪表和信息处理系统中广泛应用。

电阻应变片的工作原理是基于材料电阻随应变的变化而产生的电阻效应。材料的电阻变化可以通过以下两种效应来实现：伽德纳效应和洛朗兹效应。

首先，伽德纳效应是指材料电阻随应变而发生的线性变化。当材料受到力的作用发生应变时，材料内部的载流子受到应变的约束，导致载流子的迁移受阻，电阻增加。这个效应被描述为电阻率与应变成正比的线性关系。

其次，洛朗兹效应是指材料电阻随应变发生的非线性变化。它是由于电阻是由电子迁移和晶格振动共同决定的，当材料受到应变时，晶格的扭曲导致电子迁移的路径和速度发生变化，从而导致电阻发生非线性变化。洛朗兹效应在较大应变下更为明显。

基于以上效应，电阻应变片的工作原理可以概括为以下几个步骤：

1. 材料选择：选择具有应变灵敏性的材料作为电阻应变片的工作材料。常用的材料有铜镍合金、硅碳合金、钢等。这些材料具有较高的应变敏感系数和较低的温度系数。

2. 加工形状：将选定的材料加工成薄片或网格状结构，以增加电阻应变片的敏感度。常见的几何形状有方形、圆形和网格状。

3. 连接电路：将电阻应变片与电子电路连接，形成测量电路。连接电路时需要注意电阻应变片的敏感方向和形状。

4. 测量电路：选择合适的测量电路进行测量，典型的测量电路有电桥电路和放大电路。

在电阻应变片被外力作用引起应变时，它的电阻值发生变化。这个变化可以通过电桥电路来检测和测量。当电桥电路中的电阻应变片受到应变时，它的电阻值改变，导致电流通过电桥电路的各个分支出现变化，引起平衡状态的破坏。通过测量电桥的输出信号，就可以获得电阻应变片的应变量。

另一种常用的测量方法是放大电路。放大电路通过放大电阻应变片的电阻变化信号，然后进行处理和测量。它可以实现更高分辨率和灵敏度的测量。

应变片传感器工作原理

嘿，朋友们！今天咱们来聊聊应变片传感器的工作原理，这可真是个超级有趣的东西呢！

你想想看啊，应变片传感器就像一个神奇的小侦探，随时随地在感知着周围的变化。它是怎么工作的呢？就好比你有个超厉害的朋友，能敏锐地察觉到你的喜怒哀乐一样。应变片就像是这个朋友的“眼睛”和“耳朵”！

比如说，在一个大桥上，应变片传感器被安装在那里。当大桥因为车辆行驶或者风吹等外界因素而产生微小的变形时，应变片传感器这个小机灵鬼立马就能感觉到，“哎呀，这里有变化啦！”。然后它就会把这个信息传递出去，就像你发现了好玩的事情赶紧告诉小伙伴一样。

它的原理呢，简单来说，就是利用金属的应变效应啦！金属在受到外力作用时会发生变形，这一变形就会导致电阻的变化。哎呀，这多神奇呀！这就好像你心情好的时候走路都带风，状态都不一样啦！应变片传感器就是通过这种方式，把物理的变化转化为电信号的变化。

你再想想，如果没有应变片传感器，那好多事情我们都没法及时知道呀！它真的是默默在背后为我们付出的小英雄呢！它在各种领域都大显身手，像是在机械制造中监测机器的运行状态，在建筑工程中保障建筑物的安全。哇塞，真的是超厉害的有没有！

所以说呀，应变片传感器的工作原理虽然看似复杂，但其实真的很有趣也很重要呢！它就像是我们生活中的小助手，无时无刻不在为我们服务，帮助我们更好地了解和掌控周围的世界！怎么样，现在是不是对应变片传感器的工作原理更感兴趣了呢？

应变片测试原理及在实际工程中的应用

引言：

应变片是一种常见的测量应力和应变的传感器，广泛应用于各个领域的工程实践中。本文将介绍应变片测试的基本原理，并探讨其在实际工程中的应用。

一、应变片测试的基本原理

应变片是一种通过测量物体的表面应变来反映物体受力情况的传感器。其基本原理是利用应变电阻效应，即当金属材料受到应变时，其电阻值也会相应发生变化。应变片通常由金属材料制成，其表面涂覆有一层薄膜电阻材料，在应变作用下，电阻材料的电阻值会发生变化，通过测量电阻值的变化，可以计算出物体的应变量。

在实际应用中，应变片通常被粘贴或焊接在被测物体的表面上，当物体受到外界力的作用时，应变片也会发生相应的应变。应变片上的电阻值变化可以通过电桥电路或其他测量电路进行检测和测量，从而得到物体的应变量。根据测量电路的不同，可以获取不同类型的应变数据，如应变量、应力等。

二、应变片测试在实际工程中的应用

1. 结构安全评估

应变片测试在结构安全评估中起着重要作用。通过在建筑物、桥梁、航空航天器等结构物上安装应变片，可以实时监测结构物的应变变化，以评估其安全性。例如，在地震工程中，通过监测建筑物的应变变化，可以判断其在地震时的变形情况，从而提前采取相应的防护措施，保障人员的安全。

2. 材料研究与开发

应变片测试在材料研究与开发领域也得到了广泛应用。通过在材料表面贴附应变片，可以实时监测材料在不同应变条件下的性能变化。例如，在新材料的研究过程中，可以通过应变片测试来评估材料的强度、刚度等力学性能，从而优化材料的配方和制备工艺。

3. 汽车工程

应变片测试在汽车工程中也有重要应用。通过在汽车车架、悬挂系统等关键部位安装应变片，可以实时监测汽车受力情况，评估车辆的安全性和舒适性。例如，在汽车碰撞测试中，可以通过应变片测试来测量车身在碰撞过程中的应变量，从而评估车辆的结构强度和安全性能。

4. 电子设备制造

应变片测试在电子设备制造中也得到了广泛应用。通过在电子设备的印刷电路板上安装应变片，可以实时监测设备在工作过程中的应变变化，评估设备的稳定性和可靠性。例如，在手机制造中，可以通过应变片测试来评估手机的抗弯性能，从而提高手机的使用寿命和可靠性。
