应变片是一种重要的传感器，广泛应用于许多领域中。在工程和科学研究中，我们经常需要测量物体的形变和应力分布，以便更好地了解其力学特性和行为。应变片通过将物体上的形变转化为电信号，为我们提供了一种准确而可靠的测量方法。

首先，让我们来了解一下应变片的基本原理。应变片是一种由电阻材料制成的薄膜，通常是金属或半导体材料。当应变片被放置在物体表面时，随着物体受到力的作用而发生形变。这种形变会导致应变片的电阻发生变化。应变片上的电阻被连接到一个电桥电路中，通过测量电压的变化来确定物体的形变。

应变片的零点漂移是指在没有外力作用下，应变片的电阻值会发生变化。在应变片的制造过程中，由于材料的固有性质和制造过程中的不完美，会导致应变片的电阻存在一定的偏差。这种偏差不可避免地会导致应变片的零点发生漂移。这种漂移可以通过校准和调整来进行修正，以提高应变片的测量准确性。 零点漂移是应变片的一个重要性能指标。一般来说，较小的零点漂移意味着应变片具有更高的准确性和稳定性。较大的零点漂移将导致测量结果的误差增加，从而影响物体力学特性的分析和设计。因此，在使用应变片进行测量之前，我们需要对其进行零点漂移校准和调整，以确保测量结果的准确性。

那么，如何减小应变片的零点漂移呢？首先，应变片的制造过程应当尽可能精确和一致。这包括材料的选择、制备和加工过程的控制等。其次，应合理设置应变片的电桥电路，以最大限度地减少电阻值的漂移。此外，我们还可以通过校准和调整来对应变片进行零点修正。在校准过程中，将应变片置于零应力状态下，并记录电压输出值。然后，基于这些数据，我们可以使用补偿电路来调整应变片的电阻，使其返回到初始状态。通过这些方法，可以有效地减小应变片的零点漂移，提高测量精度。

需要注意的是，尽管应变片的零点漂移是一种不可避免的现象，但我们可以通过合适的校准和调整来降低其影响。此外，在实际应用中，我们还可以结合其他传感器和测量方法进行综合分析，以提高测量结果的准确性。总的来说，应变片作为一种重要的传感器，在各个领域中发挥着不可替代的作用，尤其是在工程和科学研究中。通过适当的校准和调整，我们可以有效地减小应变片的零点漂移，提高测量结果的精确性，为我们的工作和研究提供可靠的数据支持。

电阻应变片的原理及应用

1. 电阻应变片的原理

电阻应变片是一种常见的用于测量物体形变的传感器。它利用了金属材料在受力后导电性能的变化，通过测量电阻的变化来间接测量物体的形变。

电阻应变片的原理基于金属材料的应变效应。当金属受到外力作用时，其晶格结构会发生变化，从而使电阻发生变化。这种应变效应被称为压阻效应。电阻应变片通常采用金属箔片的形式，由特殊的合金材料制成。当受到外力拉伸或压缩时，金属箔片会产生相应的应变，从而导致电阻值发生变化。

具体来说，电阻应变片通常由四个电阻元件组成，形成一个电桥电路。两个电阻应变片被安装在测量物体上，分别受到压缩或拉伸的力。另外两个电阻元件被用作参考电阻，保持恒定。当物体受力时，电桥电路中的电阻发生变化，通过测量电桥的输出电压或电流变化，可以间接测量物体的形变。

2. 电阻应变片的应用

电阻应变片的应用非常广泛，下面列举了几个常见的领域：

• 力学研究：电阻应变片常用于力学研究领域，用于测量材料的应力和应变。通过将电阻应变片安装在试样上，可以实时监测试样在受力过程中的应变情况，从而分析材料的力学性质。

• 工程结构监测：电阻应变片在工程结构监测中得到广泛应用。例如，在桥梁、建筑物或机械设备中安装电阻应变片，可以实时监测结构的应变情况，及时发现结构的异常变形，提前采取相应的维修措施。

• 汽车工业：在汽车工业中，电阻应变片被广泛应用于刹车系统、悬挂系统和发动机控制系统等。通过测量车辆部件的应变情况，可以提高汽车的行驶安全性和性能。

• 航空航天领域：电阻应变片在航空航天领域也有重要的应用。例如，在飞机的机翼、机身和发动机上安装电阻应变片，可以实时监测结构的应变情况，确保飞机的结构安全可靠。

• 医学领域：电阻应变片在医学领域也有一定的应用。例如，在人工关节的研发和临床应用中，电阻应变片可以用于测量人工关节在运动过程中的应变，从而评估关节的性能和使用寿命。 以上只是电阻应变片应用的几个典型领域，实际上，在工业、科研和生活中都存在着很多其他的应用场景。电阻应变片作为一种常见的形变测量传感器，其原理简单、使用方便，并具有较高的准确性和可靠性，因此在工程领域得到广泛应用。

应变片测试原理及在实际工程中的应用

引言：

应变片是一种常见的测量应力和应变的传感器，广泛应用于各个领域的工程实践中。本文将介绍应变片测试的基本原理，并探讨其在实际工程中的应用。

一、应变片测试的基本原理

应变片是一种通过测量物体的表面应变来反映物体受力情况的传感器。其基本原理是利用应变电阻效应，即当金属材料受到应变时，其电阻值也会相应发生变化。应变片通常由金属材料制成，其表面涂覆有一层薄膜电阻材料，在应变作用下，电阻材料的电阻值会发生变化，通过测量电阻值的变化，可以计算出物体的应变量。

在实际应用中，应变片通常被粘贴或焊接在被测物体的表面上，当物体受到外界力的作用时，应变片也会发生相应的应变。应变片上的电阻值变化可以通过电桥电路或其他测量电路进行检测和测量，从而得到物体的应变量。根据测量电路的不同，可以获取不同类型的应变数据，如应变量、应力等。

二、应变片测试在实际工程中的应用

1. 结构安全评估

应变片测试在结构安全评估中起着重要作用。通过在建筑物、桥梁、航空航天器等结构物上安装应变片，可以实时监测结构物的应变变化，以评估其安全性。例如，在地震工程中，通过监测建筑物的应变变化，可以判断其在地震时的变形情况，从而提前采取相应的防护措施，保障人员的安全。

2. 材料研究与开发

应变片测试在材料研究与开发领域也得到了广泛应用。通过在材料表面贴附应变片，可以实时监测材料在不同应变条件下的性能变化。例如，在新材料的研究过程中，可以通过应变片测试来评估材料的强度、刚度等力学性能，从而优化材料的配方和制备工艺。

3. 汽车工程

应变片测试在汽车工程中也有重要应用。通过在汽车车架、悬挂系统等关键部位安装应变片，可以实时监测汽车受力情况，评估车辆的安全性和舒适性。例如，在汽车碰撞测试中，可以通过应变片测试来测量车身在碰撞过程中的应变量，从而评估车辆的结构强度和安全性能。

4. 电子设备制造

应变片测试在电子设备制造中也得到了广泛应用。通过在电子设备的印刷电路板上安装应变片，可以实时监测设备在工作过程中的应变变化，评估设备的稳定性和可靠性。例如，在手机制造中，可以通过应变片测试来评估手机的抗弯性能，从而提高手机的使用寿命和可靠性。

最好仔细阅读后下载，感谢您的使用！

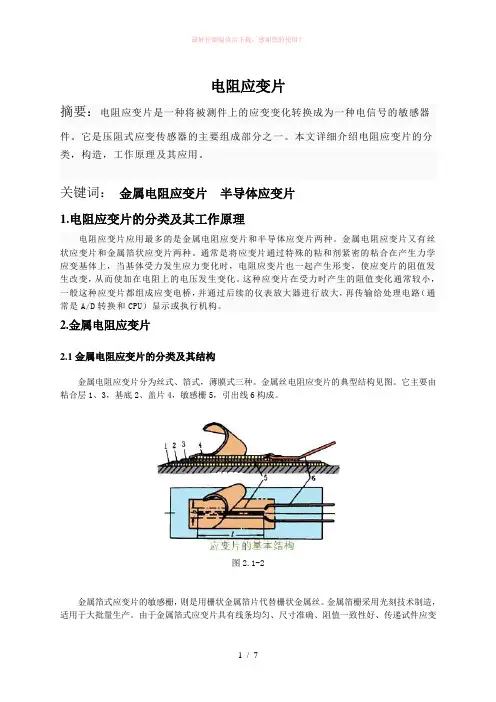

1 / 7 电阻应变片

摘要：电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。本文详细介绍电阻应变片的分类，构造，工作原理及其应用。

关键词： 金属电阻应变片 半导体应变片

1.电阻应变片的分类及其工作原理

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。

2.金属电阻应变片

2.1金属电阻应变片的分类及其结构

金属电阻应变片分为丝式、箔式，薄膜式三种。金属丝电阻应变片的典型结构见图。它主要由粘合层1、3，基底2、盖片4，敏感栅5，引出线6构成。

图2.1-2

金属箔式应变片的敏感栅，则是用栅状金属箔片代替栅状金属丝。金属箔栅采用光刻技术制造，适用于大批量生产。由于金属箔式应变片具有线条均匀、尺寸准确、阻值一致性好、传递试件应变最好仔细阅读后下载，感谢您的使用！

2 / 7 性能好等优点，因此，目前使用的多为金属箔式应变片，其结构见下图。

2.2薄膜式应变片

薄膜式应变片的敏感栅是以蒸镀或溅射法沉积的金属、合金薄膜制成的。其厚度一般在0.1μm以下。实际上，通常是将薄膜式应变片与传感器的弹性体制成一个不可分割的整体，亦即在传感器弹性体的应变敏感部位表面上首先沉积形成很薄的绝缘层，然后在其上面沉积薄膜应变片的图形，然后再覆上一层保护层。由于薄膜式应变片与传感器的弹性体之间只有一层超薄绝缘层（厚度仅为几个纳米），很容易通过弹性体散热，因此允许通过比其他种类应变片更大的电流，并可以获得更高的输出和更佳的稳定性。
