电阻应变片工作原理

什么叫应变效应利用应变效应解释金属电阻应变片的工作原理

应变效应是指材料在受到外力作用时产生的形变导致的电阻变化。在金属电阻应变片中，应变效应被利用来测量和监测物体的应变。

金属电阻应变片是由金属材料制成的薄片，通常呈矩形形状。当金属电阻应变片受到外力或物体应变时，薄片产生形变，使其长度和/或宽度发生变化。这种形变导致了金属电阻应变片内部的电阻发生变化。

金属电阻应变片的工作原理基于金属材料的电阻率会随着应变而变化的特性。应变会影响金属材料内电子的运动和金属晶格的结构，从而改变了电子在金属中的流动情况，进而改变了电阻值。一般来说，应变导致电阻的变化与应变的大小成正比。

利用电阻的变化可以测量和监测物体的应变。通过连接金属电阻应变片与电路，可以将电阻变化转化为电压或电流的变化，从而实现应变的测量。通常，通过外部仪器来测量电压或电流的变化，然后推算出物体的应变。

因此，金属电阻应变片利用应变效应来测量和监测物体的应变，从而实现了对物体形变的测量和监控。这在许多领域中具有重要的应用，如工程结构的应变测量、材料性能的研究等。

电阻应变片的结构及工作原理

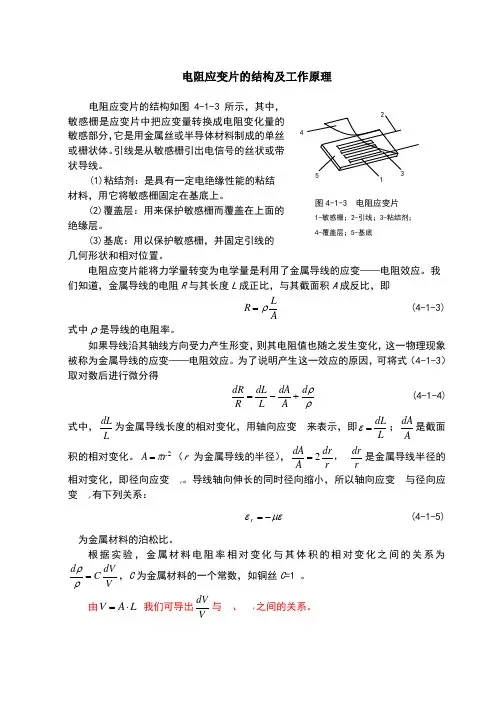

电阻应变片的结构如图4-1-3所示，其中，敏感栅是应变片中把应变量转换成电阻变化量的敏感部分，它是用金属丝或半导体材料制成的单丝或栅状体。引线是从敏感栅引出电信号的丝状或带状导线。

(1)粘结剂：是具有一定电绝缘性能的粘结

材料，用它将敏感栅固定在基底上。

(2)覆盖层：用来保护敏感栅而覆盖在上面的

绝缘层。

(3)基底：用以保护敏感栅，并固定引线的

几何形状和相对位置。

电阻应变片能将力学量转变为电学量是利用了金属导线的应变——电阻效应。我

们知道，金属导线的电阻R与其长度L成正比，与其截面积A成反比，即

ALR (4-1-3)

式中是导线的电阻率。

如果导线沿其轴线方向受力产生形变，则其电阻值也随之发生变化，这一物理现象被称为金属导线的应变——电阻效应。为了说明产生这一效应的原因，可将式（4-1-3）取对数后进行微分得

dAdALdLRdR (4-1-4)

式中，LdL为金属导线长度的相对变化，用轴向应变来表示，即LdL；AdA是截面积的相对变化。2rA（r为金属导线的半径），，rdrAdA2 rdr是金属导线半径的相对变化，即径向应变r。导线轴向伸长的同时径向缩小，所以轴向应变与径向应变r有下列关系：

r (4-1-5)

为金属材料的泊松比。

根据实验，金属材料电阻率相对变化与其体积的相对变化之间的关系为VdVCd，C为金属材料的一个常数，如铜丝C=1 。

由LAV 我们可导出VdV与、r之间的关系。

1 2

3 4

5

电阻应变式称重传感器的原理和应变片技术

2012/7/26阅

随着科学技术与经济的发展进步，电子衡器作为百姓日常生活中一种贸易结算的手段，已经被广泛使用。无论小到几公斤的电子计价秤，还是大到100多吨的电子汽车衡都是由称重传感器这一主要部件实现质量与电量的转换的。因此对称重传感器的结构组成，工作原理及相关知识的阿了解，对于从事检定和修理方面的工作人员来说 尤为重要。下面就从几个方面对电阻应变式称重传感器作以具体介绍。

一、电阻应变式称重传感器的工作原理和结构

电阻应变式称重传感器之所以能作为质量——电量的转换元件，是基于金属丝在受拉或受压后会发生弹性形变，其电阻值也随之产生相应的变化这一物理特性实现的。当电阻应变片内金属丝受到外力作用发生弹性形变时，它的长度L，横截面s及电阻率P均会发生相应的变化。电阻相对变化为

电阻相对变化公式

称重传感器接线图

在钢制的弹性体上，成对地在纵向和横向上贴有R1，R2，R3，R4共4个电阻应变片，它们组成一个全桥式测量电路，如图所示。图中A，c两点接人激励电压u，一般使用交流或直流电源供电，B，D两点为输出端，工作时将输出电压信号u。这种桥式测量电路，可以灵敏地测量极微小的电阻变化。当弹性体受物体的作用时，弹性体便产生弹性形变，粘在其表面的电阻应变片随其同步地变形，因而改变了它们的电阻值。电阻应变片的长度L，截面积S，电阻率P均随之发生变化。由于电阻应变片组成的桥式电路是平衡的，电阻应变片的电阻变化会引起电桥的不平衡，从而输出电压信 号，该信号与物体的质量()成正比。

根据上述原理制成的应变式称重传感器主要由三部分组成，即弹性元件，电阻应变片和测量电路，用专门、十分严格的粘贴技术并通过连接线将这三者联系起来，就可以实现质量——电量信号之间的线性变换。

二，电阻应变片的主要技术特性

1．灵敏度。金属丝的灵敏度系数(Ko)是表示金属丝受力后，电阻的相对变化与轴向长度的相对变化之间的关系。当金属丝制成应变片后，应变片的灵敏系数K就是一个新的量值了，而且K恒小于Ko。这是由于胶基对力传递变形失真外，主要还有横向效应，而且K还是温度的函数，所以对K的要求是稳定性。

电阻应变片的工作原理公式

电阻应变片是一种常用的传感器，其工作原理基于材料的电阻随应变变化。在应变片上施加一定的应变后，其电阻值会发生相应的变化，通过测量电阻值的变化可以获得应变信息。

电阻应变片的工作原理可以用以下公式来描述：

ΔR/R = αε

其中，ΔR表示电阻值的变化量，R表示初始电阻值，α表示应变片的应变灵敏度，ε表示应变值。

应变片的应变灵敏度α是一个材料的属性，表示单位应变下电阻值的变化量。不同材料的应变灵敏度会有所差异，因此在选择应变片时需要考虑具体的应用需求。

电阻应变片的工作原理基于材料的电阻随应变变化，这是因为材料的电阻与其几何形状和导电性能有关。当材料受到应变作用时，其几何形状和导电性能会发生变化，进而影响电阻值。

在实际应用中，电阻应变片通常被粘贴或固定在需要测量应变的物体表面。当物体受到外力或变形时，应变片也会随之发生应变。通过测量电阻值的变化，可以间接地获得物体的应变信息。

为了提高电阻应变片的测量精度，通常会采用电桥电路来测量电阻值的变化。电桥电路根据电阻值的变化来调节电桥平衡状态，从而实现对电阻值变化的测量。

除了电桥电路，还可以采用电阻测量仪、应变测量仪等设备来测量电阻值的变化。这些设备可以实时监测电阻值的变化，并将其转换为相应的应变值。

电阻应变片广泛应用于各种工程领域，例如结构应变测量、力学性能测试、材料研究等。通过测量应变片的电阻值变化，可以了解物体的受力情况、变形情况，进而评估其性能和安全性。

在使用电阻应变片时，需要注意以下几点：

1. 选择合适的应变片类型和材料，以满足具体应用需求。

2. 确保应变片的安装固定牢固，以免影响测量结果。

3. 定期校准和维护应变片设备，以确保测量的准确性和可靠性。

4. 避免应变片受到过大的应变，以免损坏应变片或影响测量结果。

电阻应变片是一种基于材料电阻随应变变化的传感器，通过测量电阻值的变化可以获得物体的应变信息。在实际应用中，需要选择合适的应变片类型和材料，并采用适当的测量设备来提高测量精度。通过合理使用和维护电阻应变片，可以实现对物体应变情况的准确监测和评估。
