【钢筋】钢筋弯钩长度的规定

转载]钢筋弯钩，每种角度的长度有什么规定？(2011-09-24 08:43:23)转载▼标签：转载原文地址：钢筋弯钩，每种角度的长度有什么规定？作者：饶饶.宇在钢筋预算工程量计算过程，经常遇到不同形式的弯钩长度计算和换算问题。

若对钢筋弯钩的原理、内涵不清楚，仅知道弯折180度、135度和90度的伸长为：“6．25d”、“4．90d”和“4．20d”等几个弯钩系数，在相关弯钩长度计算和换算时，就会产生诸多被动，影响钢筋量计算的准确性。

这里简单介绍一下普通钢筋末端180度形式弯钩的原理及其相应弯钩系数的理论来历问题。

其他的可以以此类推。

根据《混凝土结构工程施工质量验收规范》中有受力钢筋的弯钩和弯折应符合下列规定：1 HPB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径的2．5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；2 当设计要求钢筋末端需作135‘弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3 钢筋作不大于90’的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。

下面是光圆钢筋(HPB235)末端180度弯钩(半圆弯钩)的说明：光圆钢筋末端180度弯钩形式的施(加)工依据，也是其钢筋弯钩预算工程量计算的理论基础。

现取弯钩弯弧内直径(0)等于钢筋直径((d)的2．5倍(2．5d)和弯钩的弯后平直部分长度等于钢筋直径(d)的3倍(3d)进行分析，如图23-1所示。

对于上述钢筋弯钩的“6．25d”，有三点需进一步加以说明：(A)“6．25d”是钢筋总长度在按钢筋外形长度(构件长度—保护层x2)计算时，应另增加的长度——弯钩增加长度，而不是完整的“弯钩长度”(8．50d)；(B)“6．25d"所含“平直长度”为3d，若某些特殊情况而平直长度有变化时，“6．25d”要随之调整。

调整方法：钢筋弯钩增加长度=6．25d-3d 特定平直长度(c)“6．25d”为“弯钩增加长度”的最小(下限)值。

钢筋弯钩长度规范及计算方法引言：钢筋弯钩是在混凝土结构中将钢筋弯折成一定形状的一种构造形式。

其主要目的是增加钢筋与混凝土之间的粘结力，以提高钢筋的受力性能。

钢筋弯钩的长度是根据相关规范规定的，不同的规范有不同的要求。

下面将介绍中国的一些常用规范，并给出钢筋弯钩长度计算的方法。

一、中国现行规范中的钢筋弯钩长度要求(1) 钢筋弯钩直径为6-25mm的，弯钩长度应不小于6d；(2) 钢筋弯钩直径大于25mm的，弯钩长度应不小于12d；(3) 钢筋弯钩直径大于40mm的，弯钩长度应不小于18d。

其中，d为钢筋直径。

(1) 钢筋弯钩直径小于等于16mm的，弯钩长度应不小于6d；(2) 钢筋弯钩直径大于16mm的，弯钩长度应不小于8d。

(1) 钢筋弯钩直径为6-32mm的，弯钩长度应不小于6d；(2) 钢筋弯钩直径大于32mm的，弯钩长度应不小于8d。

二、钢筋弯钩长度计算方法1.钢筋弯钩的受弯承载力计算方法如下：(1)对于尺寸稳定的弯钩，其受弯承载力的计算公式为：N=0.6f_yA_g(1)其中，N为弯钩的承载力，f_y为钢筋的屈服强度，A_g为弯钩截面的面积。

(2)对于尺寸不稳定的弯钩，其受弯承载力的计算公式为：N = k \cdot f_y \cdot A_g(2)其中，N为弯钩的承载力，k为修正系数，f_y为钢筋的屈服强度，A_g为弯钩截面的面积。

按照规范的要求，通常取k=0.62.钢筋弯曲起点处截面的最小弯矩计算方法如下：(1)对于一般情况下的钢筋弯曲起点处截面的最小弯矩计算，公式如下：M_min = \frac{N \cdot l}{\text{范围系数}} (3)其中，M_min为最小弯矩，N为弯钩的承载力，l为弯钩长度，范围系数根据规范的要求进行选取。

(2)对于在不同方向上有两个坚固的钢筋或箍筋存在时的钢筋弯曲起点处截面的最小弯矩计算，公式如下：M_min = \frac{N \cdot l}{\sqrt{2}}(4)三、结论根据中国现行规范的要求，钢筋弯钩的长度应满足相应的规范要求。

现行规范规定钢筋弯钩 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】现行规范规定，有抗震箍筋需要做135度弯钩，弯钩的平直部分需10d，且不得小于75mm，我们还是遵循“钢筋弯曲时，外侧纤维增长，内测纤维缩短，中心线长度保持不变”思路来演绎这个135度弯钩所需要的增加长度。

弯心直径还是，钢筋中心线半圆还是。

135圆心角对应的圆周长度为，所以135度钩多需要的展开长度可取，这仅适用于箍筋，不适用于纵向钢筋（箍筋的外缘计算的长度）。

如果从箍筋的弯前平直段算起则为。

180度弯钩增长值。

拉钩增长值计算经验值：直径弯钩增长值6mm 2×50mm8mm 2×75mm10mm 2×85mm12mm 2× 100mm箍筋的增长值：箍筋直径调整值6mm 1008mm 15010mm 17012mm 200以上数值（蓝色标注）与钢筋的级别无关。

在软件中钢筋的等级用a、b、c，d来表示，分别代表1、2、3、4级钢。

拉筋长度=梁宽-2保护层厚度+（抗震弯钩值）+2d箍筋长度=梁宽-2*保护层+梁高-2*保护层+2*+8d钢筋翻样：是建筑工地上的技术人员、钢筋工长或班组长，把建筑施工图纸和结构图纸中各种各样的钢筋式样、规格、尺寸以及所在位置，按照国家设计施工规范的要求，详细的拉出清单，画出组装构图，作为施工班组进行生产制作装配的依据。

光圆钢筋的弯钩增加长度计算：180度（半圆）弯钩增长值对直弯钩（90）为，，对斜弯钩（45）为。

量度差值30度 45度 60度 90度 135度120 2dL a受拉钢筋锚固长度 l aE受拉钢筋抗震锚固长度。

L c约束边缘构件沿墙肢的长度2012/2/18钢筋翻样所学总结：柱：纵筋: 层高(3000)箍筋：柱截面尺寸（a×b）-保护层厚度+自身直径×2下料长度：周长+调整值拉筋: 柱截面尺寸（a×b）-2×保护层厚度+自身直径×2下料长度：以上得出的值+拉筋的弯钩增长值拉钩平直部分梁宽-2*保护层厚度+2*拉钩直径d。

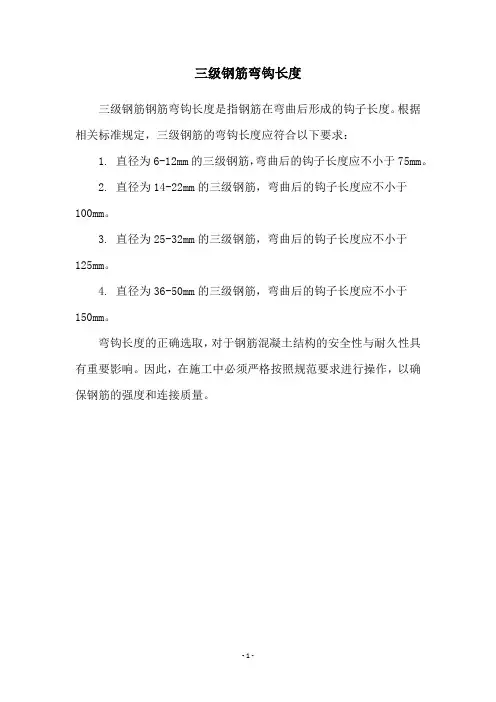

三级钢筋弯钩长度
三级钢筋钢筋弯钩长度是指钢筋在弯曲后形成的钩子长度。

根据相关标准规定，三级钢筋的弯钩长度应符合以下要求：
1. 直径为6-12mm的三级钢筋，弯曲后的钩子长度应不小于75mm。

2. 直径为14-22mm的三级钢筋，弯曲后的钩子长度应不小于
100mm。

3. 直径为25-32mm的三级钢筋，弯曲后的钩子长度应不小于
125mm。

4. 直径为36-50mm的三级钢筋，弯曲后的钩子长度应不小于
150mm。

弯钩长度的正确选取，对于钢筋混凝土结构的安全性与耐久性具有重要影响。

因此，在施工中必须严格按照规范要求进行操作，以确保钢筋的强度和连接质量。

- 1 -。

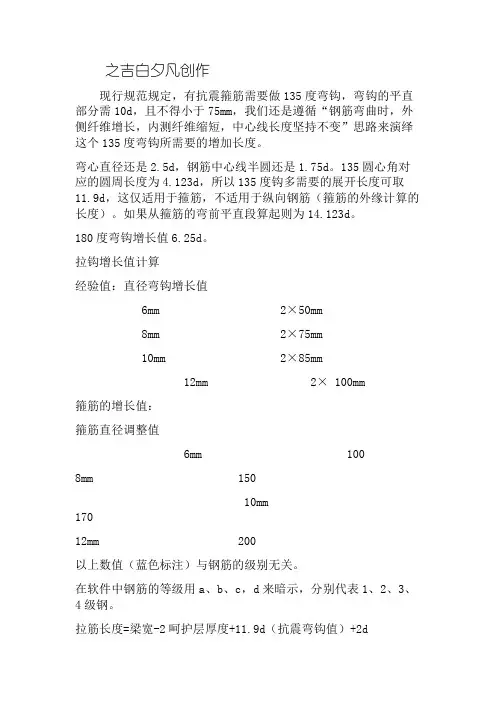

之吉白夕凡创作现行规范规定，有抗震箍筋需要做135度弯钩，弯钩的平直部分需10d，且不得小于75mm，我们还是遵循“钢筋弯曲时，外侧纤维增长，内测纤维缩短，中心线长度坚持不变”思路来演绎这个135度弯钩所需要的增加长度。

弯心直径还是2.5d，钢筋中心线半圆还是1.75d。

135圆心角对应的圆周长度为4.123d，所以135度钩多需要的展开长度可取11.9d，这仅适用于箍筋，不适用于纵向钢筋（箍筋的外缘计算的长度）。

如果从箍筋的弯前平直段算起则为14.123d。

180度弯钩增长值6.25d。

拉钩增长值计算经验值：直径弯钩增长值6mm 2×50mm8mm 2×75mm10mm 2×85mm12mm 2× 100mm箍筋的增长值：箍筋直径调整值6mm 1008mm 15010mm 17012mm 200以上数值（蓝色标注）与钢筋的级别无关。

在软件中钢筋的等级用a、b、c，d来暗示，分别代表1、2、3、4级钢。

拉筋长度=梁宽-2呵护层厚度+11.9d（抗震弯钩值）+2d箍筋长度=梁宽-2*呵护层+梁高-2*呵护层+2*11.9d+8d钢筋翻样：是建筑工地上的技术人员、钢筋工长或班组长，把建筑施工图纸和结构图纸中各种各样的钢筋式样、规格、尺寸以及所在位置，依照国家设计施工规范的要求，详细的拉出清单，画出组装构图，作为施工班组进行生产制作装配的依据。

光圆钢筋的弯钩增加长度计算：对直弯钩（90）为3.5d，，对斜弯钩（45）为4.9d。

量度差值30度 45度 60度 90度135度1200.35d 0.5d 0.85d 2d2.5d2.35dLa受拉钢筋锚固长度 laE受拉钢筋抗震锚固长度。

Lc约束边沿构件沿墙肢的长度2012/2/18钢筋翻样所学总结：柱：纵筋: 层高(3000)箍筋：柱截面尺寸（a×b）-呵护层厚度+自身直径×2下料长度：周长+调整值拉筋:柱截面尺寸（a×b）-2×呵护层厚度+自身直径×2下料长度：以上得出的值+拉筋的弯钩增长值拉钩平直部分梁宽-2*呵护层厚度+2*拉钩直径d。

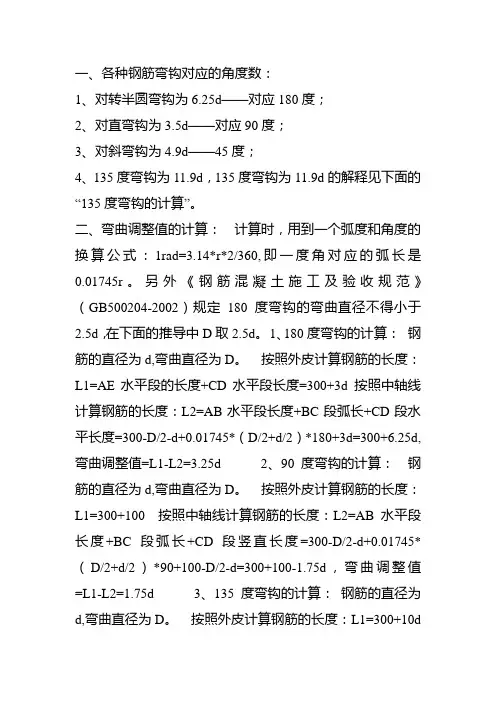

一、各种钢筋弯钩对应的角度数：1、对转半圆弯钩为6.25d——对应180度；2、对直弯钩为3.5d——对应90度；3、对斜弯钩为4.9d——45度；4、135度弯钩为11.9d，135度弯钩为11.9d的解释见下面的“135度弯钩的计算”。

二、弯曲调整值的计算：计算时，用到一个弧度和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。

另外《钢筋混凝土施工及验收规范》（GB500204-2002）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D取2.5d。

1、180度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d 按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d 2、90度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+100 按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，弯曲调整值=L1-L2=1.75d 3、135度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+10d按照中轴线计算钢筋的长度：L2=AB水平段长度+BD段弧长+DE段长度=300-D/2-d+0.01745*（D/2+d/2）*135+10d=300+10d+1.9d，弯曲调整值=L1-L2=1.9d 三、弯钩长度的计算：1、计算弯钩时的原则是无论下料长度还是预算长度都按照中轴线计算。

可以想一下，我们做预算时直钢筋180度弯钩时取的长度是6.25d,历来我们都是这么做的，没有人问为什么，而实际上6.25d取的钢筋的中轴线长度。

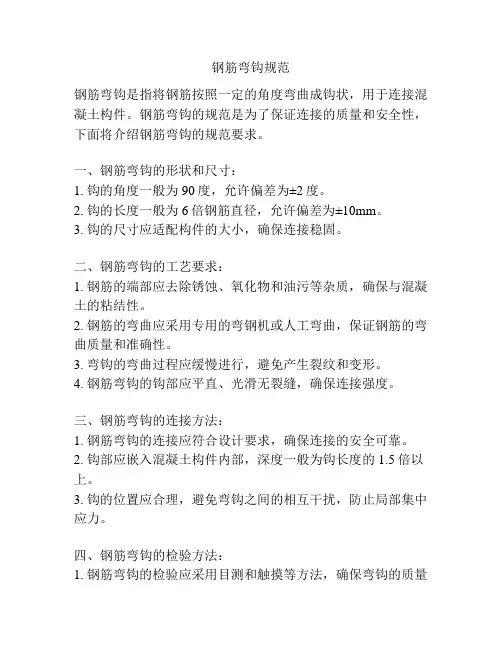

钢筋弯钩规范钢筋弯钩是指将钢筋按照一定的角度弯曲成钩状，用于连接混凝土构件。

钢筋弯钩的规范是为了保证连接的质量和安全性，下面将介绍钢筋弯钩的规范要求。

一、钢筋弯钩的形状和尺寸：1. 钩的角度一般为90度，允许偏差为±2度。

2. 钩的长度一般为6倍钢筋直径，允许偏差为±10mm。

3. 钩的尺寸应适配构件的大小，确保连接稳固。

二、钢筋弯钩的工艺要求：1. 钢筋的端部应去除锈蚀、氧化物和油污等杂质，确保与混凝土的粘结性。

2. 钢筋的弯曲应采用专用的弯钢机或人工弯曲，保证钢筋的弯曲质量和准确性。

3. 弯钩的弯曲过程应缓慢进行，避免产生裂纹和变形。

4. 钢筋弯钩的钩部应平直、光滑无裂缝，确保连接强度。

三、钢筋弯钩的连接方法：1. 钢筋弯钩的连接应符合设计要求，确保连接的安全可靠。

2. 钩部应嵌入混凝土构件内部，深度一般为钩长度的1.5倍以上。

3. 钩的位置应合理，避免弯钩之间的相互干扰，防止局部集中应力。

四、钢筋弯钩的检验方法：1. 钢筋弯钩的检验应采用目测和触摸等方法，确保弯钩的质量符合规范要求。

2. 检验时应注意检查钢筋表面是否有明显的锈蚀、氧化物和油污等杂质。

五、钢筋弯钩的质量控制：1. 钢筋弯钩应进行质量检验，合格后方可使用。

2. 钢筋弯钩的质量控制应严格按照施工规范进行，确保连接的安全性和可靠性。

3. 钢筋弯钩的质量问题应及时处理，不得使用质量有问题的弯钩。

六、钢筋弯钩的施工要求：1. 钢筋弯钩的施工应按照设计要求进行，确保每个钢筋弯钩的位置和尺寸准确。

2. 施工过程中应严格控制弯钩的弯曲角度和弯曲长度，不得出现误差。

总结：钢筋弯钩的规范要求主要包括形状和尺寸、工艺要求、连接方法、检验方法、质量控制和施工要求。

严格遵守这些规范要求可以保证钢筋弯钩的质量和安全性，确保混凝土构件的连接牢固和结构的稳定性。

钢筋弯钩，每种角度的长度有什么规定在钢筋预算工程量计算过程，经常遇到不同形式的弯钩长度计算和换算问题。

若对钢筋弯钩的原理、内涵不清楚，仅知道弯折180度、135度和90度的伸长为：“6．25d”、“4．90d”和“4．20d”等几个弯钩系数，在相关弯钩长度计算和换算时，就会产生诸多被动，影响钢筋量计算的准确性。

这里简单介绍一下普通钢筋末端180度形式弯钩的原理及其相应弯钩系数的理论来历问题。

其他的可以以此类推。

根据《混凝土结构工程施工质量验收规范》中有受力钢筋的弯钩和弯折应符合下列规定：1 HPB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径的2．5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；2 当设计要求钢筋末端需作135‘弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3 钢筋作不大于90’的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。

下面是光圆钢筋(HPB235)末端180度弯钩(半圆弯钩)的说明：光圆钢筋末端180度弯钩形式的施(加)工依据，也是其钢筋弯钩预算工程量计算的理论基础。

现取弯钩弯弧内直径(0)等于钢筋直径((d)的2．5倍(2．5d)和弯钩的弯后平直部分长度等于钢筋直径(d)的3倍(3d)进行分析，如图23-1所示。

对于上述钢筋弯钩的“6．25d”，有三点需进一步加以说明：(A)“6．25d”是钢筋总长度在按钢筋外形长度(构件长度—保护层x2)计算时，应另增加的长度——弯钩增加长度，而不是完整的“弯钩长度”(8．50d)；(B)“6．25d"所含“平直长度”为3d，若某些特殊情况而平直长度有变化时，“6．25d”要随之调整。

调整方法：钢筋弯钩增加长度=6．25d-3d 特定平直长度(c)“6．25d”为“弯钩增加长度”的最小(下限)值。

其原因是在计算过程中将现行(混凝土施工规范》中的“不应小于”按“等于”取定。

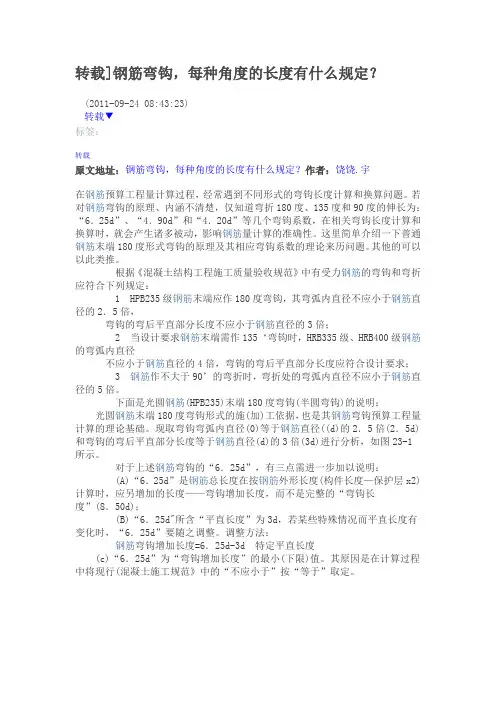

转载]钢筋弯钩，每种角度的长度有什么规定？(2011-09-24 08:43:23)转载▼标签：转载原文地址：钢筋弯钩，每种角度的长度有什么规定？作者：饶饶.宇在钢筋预算工程量计算过程，经常遇到不同形式的弯钩长度计算和换算问题。

若对钢筋弯钩的原理、内涵不清楚，仅知道弯折180度、135度和90度的伸长为：“6．25d”、“4．90d”和“4．20d”等几个弯钩系数，在相关弯钩长度计算和换算时，就会产生诸多被动，影响钢筋量计算的准确性。

这里简单介绍一下普通钢筋末端180度形式弯钩的原理及其相应弯钩系数的理论来历问题。

其他的可以以此类推。

根据《混凝土结构工程施工质量验收规范》中有受力钢筋的弯钩和弯折应符合下列规定：1 HPB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径的2．5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；2 当设计要求钢筋末端需作135‘弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3 钢筋作不大于90’的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。

下面是光圆钢筋(HPB235)末端180度弯钩(半圆弯钩)的说明：光圆钢筋末端180度弯钩形式的施(加)工依据，也是其钢筋弯钩预算工程量计算的理论基础。

现取弯钩弯弧内直径(0)等于钢筋直径((d)的2．5倍(2．5d)和弯钩的弯后平直部分长度等于钢筋直径(d)的3倍(3d)进行分析，如图23-1所示。

对于上述钢筋弯钩的“6．25d”，有三点需进一步加以说明：(A)“6．25d”是钢筋总长度在按钢筋外形长度(构件长度—保护层x2)计算时，应另增加的长度——弯钩增加长度，而不是完整的“弯钩长度”(8．50d)；(B)“6．25d"所含“平直长度”为3d，若某些特殊情况而平直长度有变化时，“6．25d”要随之调整。

调整方法：钢筋弯钩增加长度=6．25d-3d 特定平直长度(c)“6．25d”为“弯钩增加长度”的最小(下限)值。

现行规范规定，有抗震箍筋需要做135度弯钩，弯钩的平直部分需10d，且不得小于75mm，我们还是遵循“钢筋弯曲时，外侧纤维增长，内测纤维缩短，中心线长度保持不变”思路来演绎这个135度弯钩所需要的增加长度。

弯心直径还是2.5d，钢筋中心线半圆还是1.75d。

135圆心角对应的圆周长度为4.123d，所以135度钩多需要的展开长度可取11.9d，这仅适用于箍筋，不适用于纵向钢筋（箍筋的外缘计算的长度）。

如果从箍筋的弯前平直段算起则为14.123d。

180度弯钩增长值6.25d。

拉钩增长值计算经验值：直径弯钩增长值6mm 2×50mm8mm 2×75mm10mm 2×85mm12mm 2× 100mm箍筋的增长值：箍筋直径调整值6mm 1008mm 150 10mm 17012mm 200 以上数值（蓝色标注）与钢筋的级别无关。

在软件中钢筋的等级用a、b、c，d来表示，分别代表1、2、3、4级钢。

拉筋长度=梁宽-2保护层厚度+11.9d（抗震弯钩值）+2d箍筋长度=梁宽-2*保护层+梁高-2*保护层+2*11.9d+8d钢筋翻样：是建筑工地上的技术人员、钢筋工长或班组长，把建筑施工图纸和结构图纸中各种各样的钢筋式样、规格、尺寸以及所在位置，按照国家设计施工规范的要求，详细的拉出清单，画出组装构图，作为施工班组进行生产制作装配的依据。

光圆钢筋的弯钩增加长度计算：180度（半圆）弯钩增长值 6.25d对直弯钩（90）为3.5d，，对斜弯钩（45）为4.9d。

量度差值30度 45度 60度 90度 135度1200.35d 0.5d 0.85d 2d 2.5d 2.35dL a受拉钢筋锚固长度 l aE受拉钢筋抗震锚固长度。

L c约束边缘构件沿墙肢的长度2012/2/18钢筋翻样所学总结：柱：纵筋: 层高(3000)箍筋：柱截面尺寸（a×b）-保护层厚度+自身直径×2下料长度：周长+调整值拉筋: 柱截面尺寸（a×b）-2×保护层厚度+自身直径×2下料长度：以上得出的值+拉筋的弯钩增长值拉钩平直部分梁宽-2*保护层厚度+2*拉钩直径d。

钢筋弯钩长度计算预算钢筋弯钩增加长度的理论计算值：135°弯钩11.9d，对转半圆180°弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。

锚固长度参考03G101-1在这里用到一个弧度和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。

另外《钢筋混凝土施工及验收规范》（GB500204-2002）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D取2.5d。

1、180度弯钩的计算钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d2、90度弯钩的计算钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+100按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，弯曲调整值=L1-L2=1.75d 3、135度弯钩的计算钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+10d按照中轴线计算钢筋的长度：L2=AB水平段长度+BD段弧长+DE段长度=300-D/2-d+0.01745*（D/2+d/2）*135+10d=300+10d+1.9d，弯曲调整值=L1-L2=1.9d4、计算弯钩时的原则是无论下料长度还是预算长度都按照中轴线计算。

可以想一下，我们做预算时直钢筋180度弯钩时取的长度是6.25d,历来我们都是这么做的，没有人问为什么，而实际上6.25d取的钢筋的中轴线长度。

其实箍筋、拉筋末端135弯钩的长度计算也是一个道理，规范规定的长度是10d,而我们计算时取11.9d,同样也是遵循上面的原则。

钢筋弯钩，每种角度的长度有什么规定在钢筋预算工程量计算过程，经常遇到不同形式的弯钩长度计算和换算问题。

若对钢筋弯钩的原理、内涵不清楚，仅知道弯折180度、135度和90度的伸长为：“6．25d”、“4．90d”和“4．20d”等几个弯钩系数，在相关弯钩长度计算和换算时，就会产生诸多被动，影响钢筋量计算的准确性。

这里简单介绍一下普通钢筋末端180度形式弯钩的原理及其相应弯钩系数的理论来历问题。

其他的可以以此类推。

根据《混凝土结构工程施工质量验收规范》中有受力钢筋的弯钩和弯折应符合下列规定：1 HPB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径的2．5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；2 当设计要求钢筋末端需作135‘弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3 钢筋作不大于90’的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。

下面是光圆钢筋(HPB235)末端180度弯钩(半圆弯钩)的说明：光圆钢筋末端180度弯钩形式的施(加)工依据，也是其钢筋弯钩预算工程量计算的理论基础。

现取弯钩弯弧内直径(0)等于钢筋直径((d)的2．5倍(2．5d)和弯钩的弯后平直部分长度等于钢筋直径(d)的3倍(3d)进行分析，如图23-1所示。

对于上述钢筋弯钩的“6．25d”，有三点需进一步加以说明：(A)“6．25d”是钢筋总长度在按钢筋外形长度(构件长度—保护层x2)计算时，应另增加的长度——弯钩增加长度，而不是完整的“弯钩长度”(8．50d)；(B)“6．25d"所含“平直长度”为3d，若某些特殊情况而平直长度有变化时，“6．25d”要随之调整。

调整方法：钢筋弯钩增加长度=6．25d-3d 特定平直长度(c)“6．25d”为“弯钩增加长度”的最小(下限)值。

其原因是在计算过程中将现行(混凝土施工规范》中的“不应小于”按“等于”取定。

9-4-4-1钢筋弯钩和弯折的有关规定
1 •受力钢筋
（1） HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直 径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的 3倍（图9-47a ）;
（2） 当设计要求钢筋末端需作135°弯钩时（图9-69a ）,HRB335级、
HRB400 级钢筋的弯弧内直径 D 不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应 符合设计要求；
（3） 钢筋作不大于90°的弯折时（图9-69b ），弯折处的弯弧内直径不应小 于钢筋直径的5倍。

图9-69受力钢筋弯折
(a ) 90°; (b ) 135°
2•箍筋
除焊接封闭环式箍筋外，箍筋的末端应作弯钩。

弯钩形式应符合设计要求; 当设计无具体要求时，应符合下列规定:
（1）箍筋弯钩的弯弧内直径除应满足本条第 1（ 1）点外，尚应不小于受力 钢筋的直径；
（2）箍筋弯钩的弯折角度：对一般结构，不应小于 90°；对有抗震等要求 的结构应为135° （图9-70）。

图9-70箍筋示意
(a ) 90° /90° ; (b ) 135° /135°
（。

钢筋弯曲标准1、受力钢筋弯钩和弯折应符合下列规定1）HPB300级钢筋末端应做180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。

2）当设计要求钢筋末端做135°弯钩时，HRB334、HRB400级钢筋弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直段长度不小于钢筋直径的10倍。

3）当钢筋需做不大于90°的弯折时，弯折处的弯弧内直径不小于钢筋直径的5倍。

2、箍筋弯钩的一般规定1）箍筋弯钩的弯折角度：对于一般结构，不应小于90°；对于有抗震等要求的结构，应为135°，本工程按有抗震要求设置。

2）箍筋弯折后平直段长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于钢筋直径的10倍，当柱全部纵向受力钢筋的配筋率大于3%时，平直段长度不小于箍筋直径的10倍，或焊接成封闭环式。

3、矩形箍筋加工1）矩形箍筋对有抗震要求的端头应完成135°弯钩，弯钩平整不扭曲，其平直段相互平行长短一致，平直段长度不小于10d且不小于75mm。

2）当梁纵筋单侧层数多于一排时，梁箍筋弯钩做法可按下图处理，以确保上下层纵筋间距不会超过规范规定值。

（括号内的数值仅用于非框架梁、非连梁）。

4、划线钢筋弯曲前，对形状复杂的钢筋（如弯起钢筋），根据钢筋料牌上标明的尺寸，用石笔将各弯曲点位置划出。

划线时应注意：1）根据不同的弯曲角度扣除弯曲调整值，其扣法是从相邻两段长度中各扣一半；2）钢筋端部带半圆弯钩时，该段长度划线时增加0.5d（d为筋直径）；3）划线工作宜从钢筋中线开始向两边进行；两边不对称的钢筋，也可从钢筋一端开始划线，如划到另一端有出入时，则应重新调整。

现行规范规定，有抗震箍筋需要做135度弯钩，弯钩的平直部分需10d，且不得小于75mm，我们还是遵循“钢筋弯曲时，外侧纤维增长，内测纤维缩短，中心线长度保持不变”思路来演绎这个135度弯钩所需要的增加长度。

弯心直径还是2.5d，钢筋中心线半圆还是1.75d。

135圆心角对应的圆周长度为4.123d，所以135度钩多需要的展开长度可取11.9d，这仅适用于箍筋，不适用于纵向钢筋（箍筋的外缘计算的长度）。

如果从箍筋的弯前平直段算起则为14.123d。

180度弯钩增长值6.25d。

拉钩增长值计算经验值：直径弯钩增长值6mm 2×50mm8mm 2×75mm10mm 2×85mm12mm 2× 100mm箍筋的增长值：箍筋直径调整值6mm 1008mm 15010mm 17012mm 200以上数值（蓝色标注）与钢筋的级别无关。

在软件中钢筋的等级用a、b、c，d来表示，分别代表1、2、3、4级钢。

拉筋长度=梁宽-2保护层厚度+11.9d（抗震弯钩值）+2d箍筋长度=梁宽-2*保护层+梁高-2*保护层+2*11.9d+8d钢筋翻样：是建筑工地上的技术人员、钢筋工长或班组长，把建筑施工图纸和结构图纸中各种各样的钢筋式样、规格、尺寸以及所在位置，按照国家设计施工规范的要求，详细的拉出清单，画出组装构图，作为施工班组进行生产制作装配的依据。

光圆钢筋的弯钩增加长度计算：180度（半圆）弯钩增长值 6.25d对直弯钩（90）为3.5d，，对斜弯钩（45）为4.9d。

量度差值30度 45度 60度 90度 135度1200.35d 0.5d 0.85d 2d 2.5d 2.35dL a受拉钢筋锚固长度 l aE受拉钢筋抗震锚固长度。

L c约束边缘构件沿墙肢的长度2012/2/18钢筋翻样所学总结：柱：纵筋: 层高(3000)箍筋：柱截面尺寸（a×b）-保护层厚度+自身直径×2下料长度：周长+调整值拉筋: 柱截面尺寸（a×b）-2×保护层厚度+自身直径×2下料长度：以上得出的值+拉筋的弯钩增长值拉钩平直部分梁宽-2*保护层厚度+2*拉钩直径d。

基础柱子钢筋弯钩长度（原创版）目录1.基础柱子钢筋的概念与作用2.弯钩长度的计算方法3.弯钩长度与锚固长度的关系4.基础厚度对弯钩长度的影响5.柱子钢筋搭接长度的计算正文一、基础柱子钢筋的概念与作用基础柱子钢筋是指在建筑结构中，用于构建柱子并与基础相连的钢筋。

它的主要作用是承受建筑物上部的荷载，并将其传递到基础，以确保建筑物的稳定性和安全性。

二、弯钩长度的计算方法弯钩长度是指钢筋末端弯曲的部分长度。

在计算弯钩长度时，需要考虑以下因素：1.钢筋直径：钢筋直径越大，弯钩长度越长。

2.抗震等级：抗震等级越高，弯钩长度要求越长。

3.混凝土强度：混凝土强度越高，弯钩长度要求越长。

根据规范，弯钩长度应为 10 倍钢筋直径和 150mm 之间的最小值。

三、弯钩长度与锚固长度的关系弯钩长度与锚固长度有关。

锚固长度是指钢筋在基础内锚固的长度，其值应根据抗震等级、混凝土强度和钢筋直径等因素确定。

当基础厚度较大时，直段钢筋长度满足锚固长度要求时，不需要弯钩；而当基础厚度较小时，所有钢筋都需要伸到基础底并水平弯折。

四、基础厚度对弯钩长度的影响基础厚度对弯钩长度有影响。

当基础厚度较大时，直段钢筋长度满足锚固长度要求时，不需要弯钩；而当基础厚度较小时，所有钢筋都需要伸到基础底并水平弯折。

五、柱子钢筋搭接长度的计算柱子钢筋搭接长度是指两根钢筋在连接处重叠的长度。

根据规范，当钢筋搭接长度为 100% 时，修正后的搭接长度可计算为 1.6 倍钢筋直径。

综上所述，基础柱子钢筋弯钩长度的计算需要考虑钢筋直径、抗震等级、混凝土强度等因素，并根据基础厚度和钢筋搭接长度进行调整。
