钢筋弯钩长度规范及计算方法

现行规范规定钢筋弯钩 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】现行规范规定，有抗震箍筋需要做135度弯钩，弯钩的平直部分需10d，且不得小于75mm，我们还是遵循“钢筋弯曲时，外侧纤维增长，内测纤维缩短，中心线长度保持不变”思路来演绎这个135度弯钩所需要的增加长度。

弯心直径还是，钢筋中心线半圆还是。

135圆心角对应的圆周长度为，所以135度钩多需要的展开长度可取，这仅适用于箍筋，不适用于纵向钢筋（箍筋的外缘计算的长度）。

如果从箍筋的弯前平直段算起则为。

180度弯钩增长值。

拉钩增长值计算经验值：直径弯钩增长值6mm 2×50mm8mm 2×75mm10mm 2×85mm12mm 2× 100mm箍筋的增长值：箍筋直径调整值6mm 1008mm 15010mm 17012mm 200以上数值（蓝色标注）与钢筋的级别无关。

在软件中钢筋的等级用a、b、c，d来表示，分别代表1、2、3、4级钢。

拉筋长度=梁宽-2保护层厚度+（抗震弯钩值）+2d箍筋长度=梁宽-2*保护层+梁高-2*保护层+2*+8d钢筋翻样：是建筑工地上的技术人员、钢筋工长或班组长，把建筑施工图纸和结构图纸中各种各样的钢筋式样、规格、尺寸以及所在位置，按照国家设计施工规范的要求，详细的拉出清单，画出组装构图，作为施工班组进行生产制作装配的依据。

光圆钢筋的弯钩增加长度计算：180度（半圆）弯钩增长值对直弯钩（90）为，，对斜弯钩（45）为。

量度差值30度 45度 60度 90度 135度120 2dL a受拉钢筋锚固长度 l aE受拉钢筋抗震锚固长度。

L c约束边缘构件沿墙肢的长度2012/2/18钢筋翻样所学总结：柱：纵筋: 层高(3000)箍筋：柱截面尺寸（a×b）-保护层厚度+自身直径×2下料长度：周长+调整值拉筋: 柱截面尺寸（a×b）-2×保护层厚度+自身直径×2下料长度：以上得出的值+拉筋的弯钩增长值拉钩平直部分梁宽-2*保护层厚度+2*拉钩直径d。

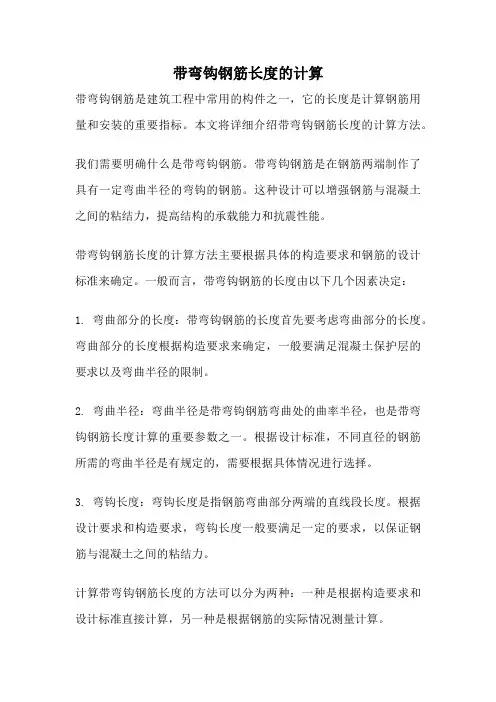

带弯钩钢筋长度的计算带弯钩钢筋是建筑工程中常用的构件之一，它的长度是计算钢筋用量和安装的重要指标。

本文将详细介绍带弯钩钢筋长度的计算方法。

我们需要明确什么是带弯钩钢筋。

带弯钩钢筋是在钢筋两端制作了具有一定弯曲半径的弯钩的钢筋。

这种设计可以增强钢筋与混凝土之间的粘结力，提高结构的承载能力和抗震性能。

带弯钩钢筋长度的计算方法主要根据具体的构造要求和钢筋的设计标准来确定。

一般而言，带弯钩钢筋的长度由以下几个因素决定：1. 弯曲部分的长度：带弯钩钢筋的长度首先要考虑弯曲部分的长度。

弯曲部分的长度根据构造要求来确定，一般要满足混凝土保护层的要求以及弯曲半径的限制。

2. 弯曲半径：弯曲半径是带弯钩钢筋弯曲处的曲率半径，也是带弯钩钢筋长度计算的重要参数之一。

根据设计标准，不同直径的钢筋所需的弯曲半径是有规定的，需要根据具体情况进行选择。

3. 弯钩长度：弯钩长度是指钢筋弯曲部分两端的直线段长度。

根据设计要求和构造要求，弯钩长度一般要满足一定的要求，以保证钢筋与混凝土之间的粘结力。

计算带弯钩钢筋长度的方法可以分为两种：一种是根据构造要求和设计标准直接计算，另一种是根据钢筋的实际情况测量计算。

对于第一种方法，我们可以根据具体的构造要求和设计标准来计算带弯钩钢筋的长度。

首先，确定弯曲部分的长度，根据保护层要求和弯曲半径的限制进行确定；然后，确定弯钩长度，根据设计要求和构造要求进行确定；最后，将弯曲部分的长度和弯钩的长度相加，即可得到带弯钩钢筋的总长度。

对于第二种方法，我们可以通过测量带弯钩钢筋的实际长度来计算。

首先，使用测量工具测量弯曲部分的长度和弯钩的长度；然后，将两者相加，即可得到带弯钩钢筋的总长度。

需要注意的是，在进行带弯钩钢筋长度计算时，要确保准确性和精度。

在测量过程中，应该使用精确的测量工具，并且要注意测量的起点和终点的位置。

在计算过程中，应该遵循设计标准和构造要求，确保计算结果的准确性和合理性。

总结起来，带弯钩钢筋长度的计算是建筑工程中重要的一环。

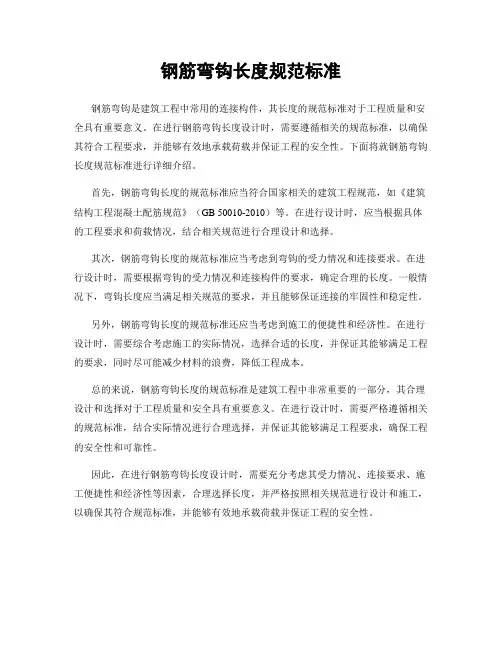

钢筋弯钩长度规范标准
钢筋弯钩是建筑工程中常用的连接构件，其长度的规范标准对于工程质量和安全具有重要意义。

在进行钢筋弯钩长度设计时，需要遵循相关的规范标准，以确保其符合工程要求，并能够有效地承载荷载并保证工程的安全性。

下面将就钢筋弯钩长度规范标准进行详细介绍。

首先，钢筋弯钩长度的规范标准应当符合国家相关的建筑工程规范，如《建筑结构工程混凝土配筋规范》（GB 50010-2010）等。

在进行设计时，应当根据具体的工程要求和荷载情况，结合相关规范进行合理设计和选择。

其次，钢筋弯钩长度的规范标准应当考虑到弯钩的受力情况和连接要求。

在进行设计时，需要根据弯钩的受力情况和连接构件的要求，确定合理的长度。

一般情况下，弯钩长度应当满足相关规范的要求，并且能够保证连接的牢固性和稳定性。

另外，钢筋弯钩长度的规范标准还应当考虑到施工的便捷性和经济性。

在进行设计时，需要综合考虑施工的实际情况，选择合适的长度，并保证其能够满足工程的要求，同时尽可能减少材料的浪费，降低工程成本。

总的来说，钢筋弯钩长度的规范标准是建筑工程中非常重要的一部分，其合理设计和选择对于工程质量和安全具有重要意义。

在进行设计时，需要严格遵循相关的规范标准，结合实际情况进行合理选择，并保证其能够满足工程要求，确保工程的安全性和可靠性。

因此，在进行钢筋弯钩长度设计时，需要充分考虑其受力情况、连接要求、施工便捷性和经济性等因素，合理选择长度，并严格按照相关规范进行设计和施工，以确保其符合规范标准，并能够有效地承载荷载并保证工程的安全性。

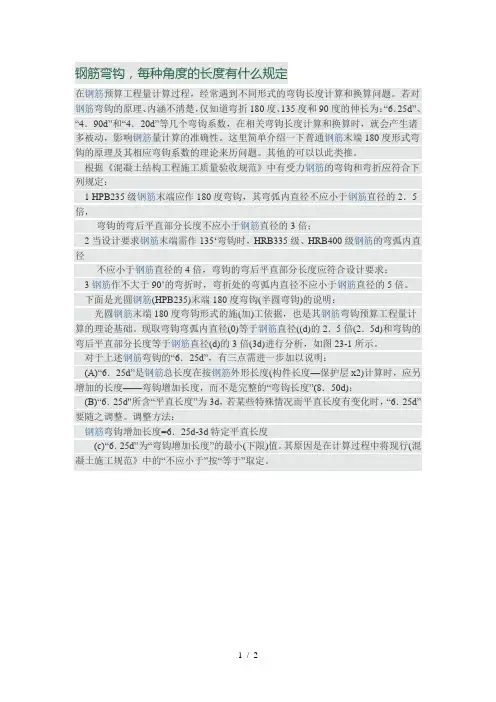

钢筋弯钩，每种角度的长度有什么规定在钢筋预算工程量计算过程，经常遇到不同形式的弯钩长度计算和换算问题。

若对钢筋弯钩的原理、内涵不清楚，仅知道弯折180度、135度和90度的伸长为：“6．25d”、“4．90d”和“4．20d”等几个弯钩系数，在相关弯钩长度计算和换算时，就会产生诸多被动，影响钢筋量计算的准确性。

这里简单介绍一下普通钢筋末端180度形式弯钩的原理及其相应弯钩系数的理论来历问题。

其他的可以以此类推。

根据《混凝土结构工程施工质量验收规范》中有受力钢筋的弯钩和弯折应符合下列规定：1 HPB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径的2．5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；2 当设计要求钢筋末端需作135‘弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3 钢筋作不大于90’的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。

下面是光圆钢筋(HPB235)末端180度弯钩(半圆弯钩)的说明：光圆钢筋末端180度弯钩形式的施(加)工依据，也是其钢筋弯钩预算工程量计算的理论基础。

现取弯钩弯弧内直径(0)等于钢筋直径((d)的2．5倍(2．5d)和弯钩的弯后平直部分长度等于钢筋直径(d)的3倍(3d)进行分析，如图23-1所示。

对于上述钢筋弯钩的“6．25d”，有三点需进一步加以说明：(A)“6．25d”是钢筋总长度在按钢筋外形长度(构件长度—保护层x2)计算时，应另增加的长度——弯钩增加长度，而不是完整的“弯钩长度”(8．50d)；(B)“6．25d"所含“平直长度”为3d，若某些特殊情况而平直长度有变化时，“6．25d”要随之调整。

调整方法：钢筋弯钩增加长度=6．25d-3d 特定平直长度(c)“6．25d”为“弯钩增加长度”的最小(下限)值。

其原因是在计算过程中将现行(混凝土施工规范》中的“不应小于”按“等于”取定。

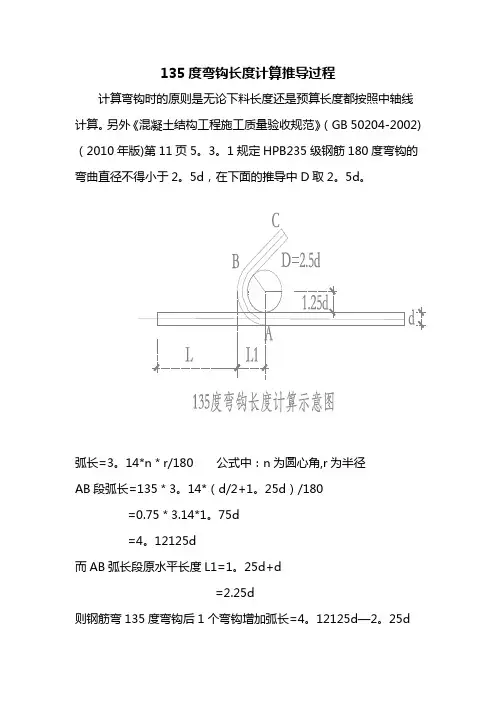

135度弯钩长度计算推导过程
计算弯钩时的原则是无论下料长度还是预算长度都按照中轴线计算。

另外《混凝土结构工程施工质量验收规范》（GB 50204-2002)（2010年版)第11页5。

3。

1规定HPB235级钢筋180度弯钩的弯曲直径不得小于2。

5d，在下面的推导中D取2。

5d。

弧长=3。

14*n＊r/180 公式中：n为圆心角,r为半径
AB段弧长=135＊3。

14*（d/2+1。

25d）/180
=0.75＊3.14*1。

75d
=4。

12125d
而AB弧长段原水平长度L1=1。

25d+d
=2.25d
则钢筋弯135度弯钩后1个弯钩增加弧长=4。

12125d—2。

25d
=1.871d
≈1。

9d
BC段长度为钢筋弯曲后平直段长度，根据11G101—1 第56页封闭箍筋及拉筋弯钩构造规定：弯钩弯135度时，非抗震设计平直段：5d；抗震设计平直段:（10d，75）中较大值。

所以箍筋及拉筋弯135度弯钩1个弯钩长度如下：
一、抗震设计
1、钢筋直径≤6。

5mm时BC平直段长度为75mm
即钢筋1个弯钩长度=1。

9d+75mm
2、钢筋直径≥8mm时,BC平直段长度为10d
即钢筋1个弯钩长度=1.9d+10d
=11.9d
二、非抗震设计
无论钢筋直径是多少，BC平直段长度为5d
即钢筋1个弯钩长度=1。

9d+5d
=6.9d。

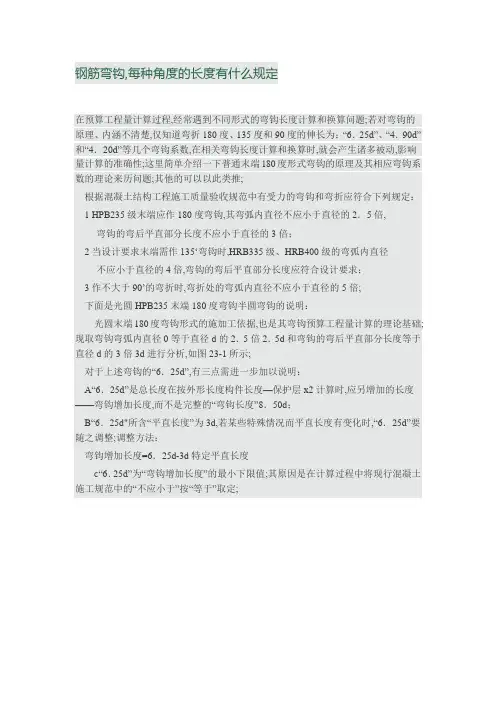

钢筋弯钩,每种角度的长度有什么规定在预算工程量计算过程,经常遇到不同形式的弯钩长度计算和换算问题;若对弯钩的原理、内涵不清楚,仅知道弯折180度、135度和90度的伸长为：“6．25d”、“4．90d”和“4．20d”等几个弯钩系数,在相关弯钩长度计算和换算时,就会产生诸多被动,影响量计算的准确性;这里简单介绍一下普通末端180度形式弯钩的原理及其相应弯钩系数的理论来历问题;其他的可以以此类推;根据混凝土结构工程施工质量验收规范中有受力的弯钩和弯折应符合下列规定： 1 HPB235级末端应作180度弯钩,其弯弧内直径不应小于直径的2．5倍,弯钩的弯后平直部分长度不应小于直径的3倍；2 当设计要求末端需作135‘弯钩时,HRB335级、HRB400级的弯弧内直径不应小于直径的4倍,弯钩的弯后平直部分长度应符合设计要求；3 作不大于90’的弯折时,弯折处的弯弧内直径不应小于直径的5倍;下面是光圆HPB235末端180度弯钩半圆弯钩的说明：光圆末端180度弯钩形式的施加工依据,也是其弯钩预算工程量计算的理论基础;现取弯钩弯弧内直径0等于直径d的2．5倍2．5d和弯钩的弯后平直部分长度等于直径d的3倍3d进行分析,如图23-1所示;对于上述弯钩的“6．25d”,有三点需进一步加以说明：A“6．25d”是总长度在按外形长度构件长度—保护层x2计算时,应另增加的长度——弯钩增加长度,而不是完整的“弯钩长度”8．50d；B“6．25d"所含“平直长度”为3d,若某些特殊情况而平直长度有变化时,“6．25d”要随之调整;调整方法：弯钩增加长度=6．25d-3d 特定平直长度c“6．25d”为“弯钩增加长度”的最小下限值;其原因是在计算过程中将现行混凝土施工规范中的“不应小于”按“等于”取定;。

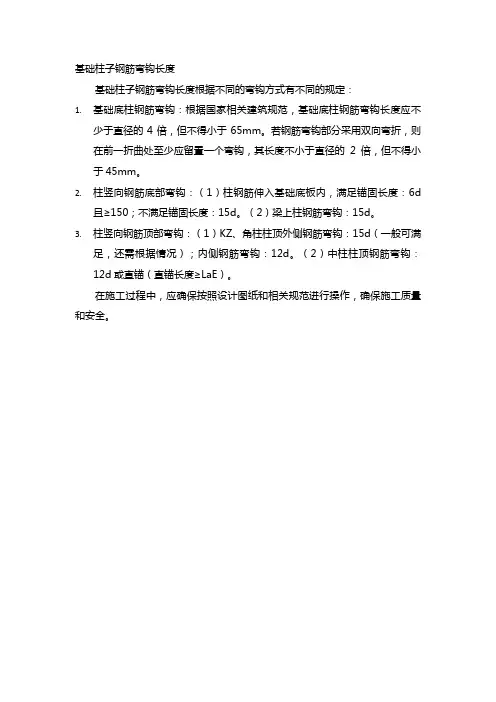

基础柱子钢筋弯钩长度
基础柱子钢筋弯钩长度根据不同的弯钩方式有不同的规定：
1.基础底柱钢筋弯钩：根据国家相关建筑规范，基础底柱钢筋弯钩长度应不
少于直径的4倍，但不得小于65mm。

若钢筋弯钩部分采用双向弯折，则在前一折曲处至少应留置一个弯钩，其长度不小于直径的2倍，但不得小于45mm。

2.柱竖向钢筋底部弯钩：（1）柱钢筋伸入基础底板内，满足锚固长度：6d
且≥150；不满足锚固长度：15d。

（2）梁上柱钢筋弯钩：15d。

3.柱竖向钢筋顶部弯钩：（1）KZ、角柱柱顶外侧钢筋弯钩：15d（一般可满
足，还需根据情况）；内侧钢筋弯钩：12d。

（2）中柱柱顶钢筋弯钩：12d或直锚（直锚长度≥LaE）。

在施工过程中，应确保按照设计图纸和相关规范进行操作，确保施工质量和安全。

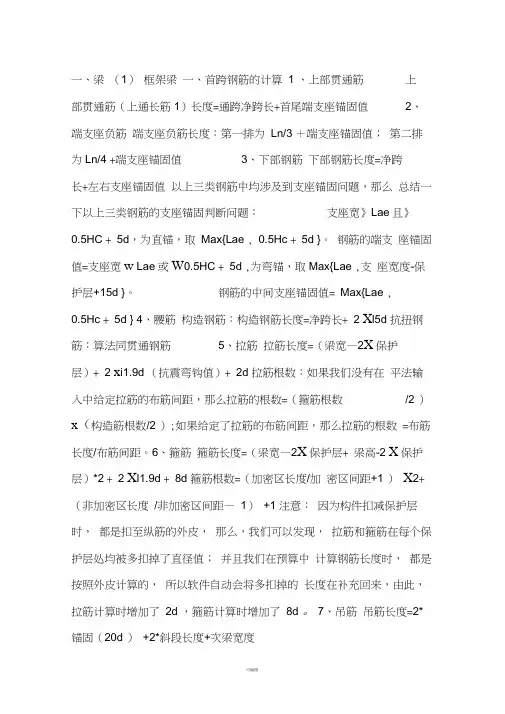

一、梁（1）框架梁一、首跨钢筋的计算 1 、上部贯通筋上部贯通筋（上通长筋1）长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3 ＋端支座锚固值；第二排为Ln/4 +端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽》Lae且》0.5HC + 5d，为直锚，取Max{Lae , 0.5Hc + 5d }。

钢筋的端支座锚固值=支座宽w Lae或W0.5HC + 5d ,为弯锚，取Max{Lae ,支座宽度-保护层+15d }。

钢筋的中间支座锚固值= Max{Lae ,0.5Hc + 5d } 4、腰筋构造钢筋：构造钢筋长度=净跨长+ 2 X l5d 抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度=（梁宽—2X保护层）+ 2 x i1.9d （抗震弯钩值）+ 2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数=（箍筋根数/2 ）x（构造筋根数/2 ）;如果给定了拉筋的布筋间距，那么拉筋的根数 =布筋长度/布筋间距。

6、箍筋箍筋长度=（梁宽—2X保护层+ 梁高-2 X保护层）*2 + 2 X l1.9d + 8d 箍筋根数=（加密区长度/加密区间距+1 ）X2+ （非加密区长度/非加密区间距—1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d ，箍筋计算时增加了8d 。

7、吊筋吊筋长度=2*锚固（20d ）+2*斜段长度+次梁宽度+2*50 ，其中框梁高度>800mm 夹角=60 ° <800mm 夹角=45 °二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3 ＋中间支座值＋Ln/3 ；第二排为：Ln/4 ＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和》该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长+ （Ln/3 ＋前中间支座值）＋（Ln/3 ＋后中间支座值）；第二排为：该跨净跨长+（Ln/4 +前中间支座值）+（Ln/4 +后中间支座值）。

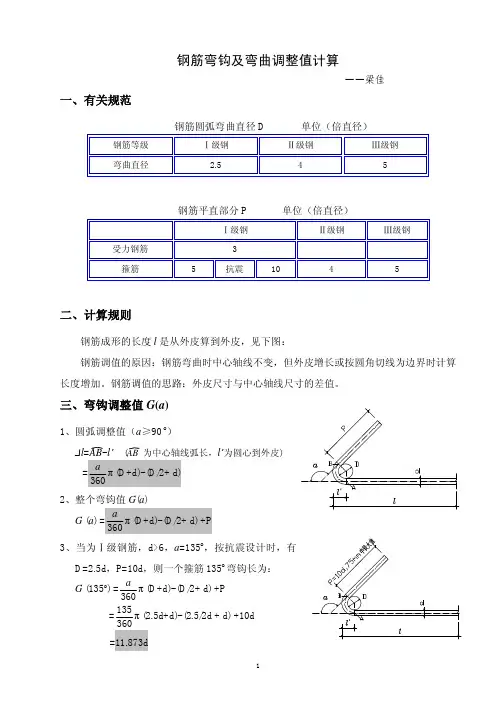

钢筋弯钩及弯曲调整值计算——梁佳一、有关规范钢筋圆弧弯曲直径D 单位（倍直径）钢筋等级 Ⅰ级钢 Ⅱ级钢 Ⅲ级钢 弯曲直径2.545钢筋平直部分P 单位（倍直径）Ⅰ级钢 Ⅱ级钢 Ⅲ级钢 受力钢筋 3 箍筋5抗震1045二、计算规则钢筋成形的长度l 是从外皮算到外皮，见下图：钢筋调值的原因：钢筋弯曲时中心轴线不变，但外皮增长或按圆角切线为边界时计算长度增加。

钢筋调值的思路：外皮尺寸与中心轴线尺寸的差值。

三、弯钩调整值G (a )1、圆弧调整值（a ≥90 o ）Δl =AB -l ’ (AB 为中心轴线弧长，l ’为圆心到外皮)2G (a3、当为Ⅰ级钢筋，d>6，a =135o ，按抗震设计时，有D=2.5d ，P=10d ，则一个箍筋135o 弯钩长为：G (135o ) =360aπ (D+d)-(D/2+ d) +P=360135π (2.5d+d)-(2.5/2d + d) +10d =11.873d四、弯曲调整值 W (a ) （因弯起而外皮增长）1、a ≤90o 弯曲调整值W (a )=AB+BC-A ’C ’ (A ’C ’ 为中心轴线弧长)= 2×(D/2+d)×tan a -aπ(D+d)2、直角弯曲调整值W (90o ) = (D+d)-0.25π (D+d)=0.215D+1.215d3、当为Ⅰ级钢时直角弯曲调整值(D=2.5d) W (90o )=0.215×2.5d+1.215d= 1.7525d4、a>90o 弯曲调整值W (a )=2l ’-’’ (’’ 为中心轴线弧长)= 2×(D/2+d) -aπ(D+d)5、当a W (135o ) = (D+2d) -360aπ (D+d) =0.8225d -0.1775D 五、钢筋弯起调整值 WQ (a )1、钢筋成形尺寸（图示蓝线部分）l =l 1+l 2+l 3+2l 4-2BF2、弯起钢筋一般计算式l =L +2H [1/ sin (a )-1/tan (a )]-2WQ (a ) 其中WQ (a )为一个弯起两圆角调整值 3、弯起增加尺寸WQ (a ) （1）、上弯角（同“二/1”） Δl 上=AB+BC -’’ （2）、下弯角Δl 下=GF+FC -A ’C ’= (AB+EF )+(BC -BF )-A ’C ’又BF = d / sin (a )EF = d / tan (a )，则有4、钢筋弯起调整值公式WQ (a 上+Δl 下=2(AB+BC -A ’C ’ ) -( BF - EF )如果钢筋成形尺寸全部按最外皮计算，即l =l 1+l 2+l 3+2l 4，则WQ (a )计算时不减d/sin(a )。

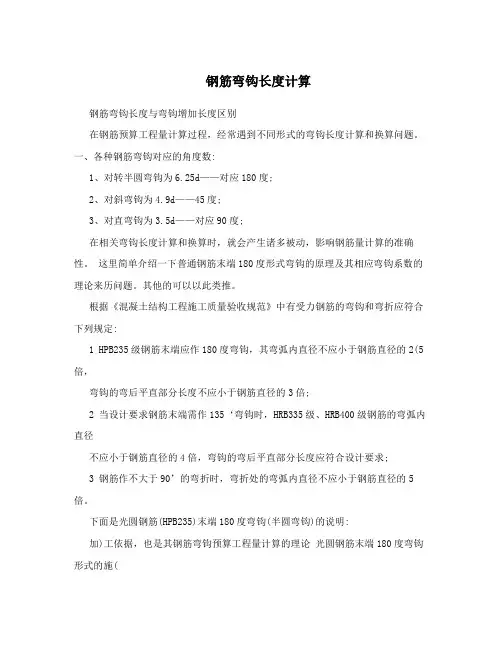

钢筋弯钩长度计算钢筋弯钩长度与弯钩增加长度区别在钢筋预算工程量计算过程，经常遇到不同形式的弯钩长度计算和换算问题。

一、各种钢筋弯钩对应的角度数:1、对转半圆弯钩为6.25d——对应180度;2、对斜弯钩为4.9d——45度;3、对直弯钩为3.5d——对应90度;在相关弯钩长度计算和换算时，就会产生诸多被动，影响钢筋量计算的准确性。

这里简单介绍一下普通钢筋末端180度形式弯钩的原理及其相应弯钩系数的理论来历问题。

其他的可以以此类推。

根据《混凝土结构工程施工质量验收规范》中有受力钢筋的弯钩和弯折应符合下列规定:1 HPB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径的2(5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍;2 当设计要求钢筋末端需作135‘弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求;3 钢筋作不大于90’的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。

下面是光圆钢筋(HPB235)末端180度弯钩(半圆弯钩)的说明:加)工依据，也是其钢筋弯钩预算工程量计算的理论光圆钢筋末端180度弯钩形式的施(基础。

现取弯钩弯弧内直径(0)等于钢筋直径((d)的2(5倍(2(5d)和弯钩的弯后平直部分长度等于钢筋直径(d)的3倍(3d)进行分析，如图23-1所示。

对于上述钢筋弯钩的“6(25d”，有三点需进一步加以说明:(A)“6(25d”是钢筋总长度在按钢筋外形长度(构件长度—保护层x2)计算时，应另增加的长度——弯钩增加长度，而不是完整的“弯钩长度”(8(50d);(B)“6(25d"所含“平直长度”为3d，若某些特殊情况而平直长度有变化时，“6(25d”要随之调整。

调整方法:钢筋弯钩增加长度=6(25d-3d 特定平直长度(c)“6(25d”为“弯钩增加长度”的最小(下限)值。

其原因是在计算过程中将现行(混凝土施工规范》中的“不应小于”按“等于”取定。

钢筋直角90°弯钩长度计算90°弯钩长度计算是很多工程师必须掌握的基本技能，下面就来详细介绍一下90°弯钩长度计算的相关知识：一、弯钩的定义：弯钩是一种形状特殊的钢筋，它既有钢筋的特性又具有特殊构件的特点，在施工过程中可与其他部件相连接，如栓栏柱、墙体等。

二、90°弯钩长度计算方法：1. 根据施工图根据小市场式施工计算90°弯钩长度：（1）计算弯钩入口处夹角α：采用正弦定理计算，明确弯钩入口处，夹角α的大小；（2）计算钢筋混凝土结构横向长度LW：采用圆弧定理计算，明确钢筋混凝土结构横向长度LW的大小；（3）计算弯钩横截面长度LF：采用弦变换定理计算，明确弯钩横截面长度LF的大小；（4）计算90°弯钩长度L：根据上述计算得出的α、LW、LF的值，再进行综合计算，确定90°弯钩长度L的大小。

2. 根据施工图根据大市场式施工计算90°弯钩长度：（1）算弯钩变曲长度LP：采用正余弦定理计算，明确弯钩变曲长度LP的大小；（2）计算钢筋混凝土结构横向长度LW：采用三角函数定理计算，明确钢筋混凝土结构横向长度LW的大小；（3）计算弯钩横截面长度LF：采用正弦定理计算，明确弯钩横截面长度LF的大小；（4）计算90°弯钩长度L：根据上述计算得出的LP、LW、LF的值，再进行综合计算，确定90°弯钩长度L的大小。

三、90°弯钩长度计算的注意事项：（1）在计算90°弯钩长度时，需要仔细核算是否符合施工图中所要求的长度尺寸要求；（2）要留有足够的错位尺寸，以免因长度差异导致90°弯钩拼接处失去连接力；（3）计算90°弯钩长度时，可根据施工技术规范和技术要求，进行合理的比例修正；（4）要确保90°弯钩的位置精准，保证拼接处的质量和强度。

以上就是90°弯钩长度计算的相关知识，希望对大家有所帮助。
