变电站倒闸操作方式和电动刀闸操作电源管理办法

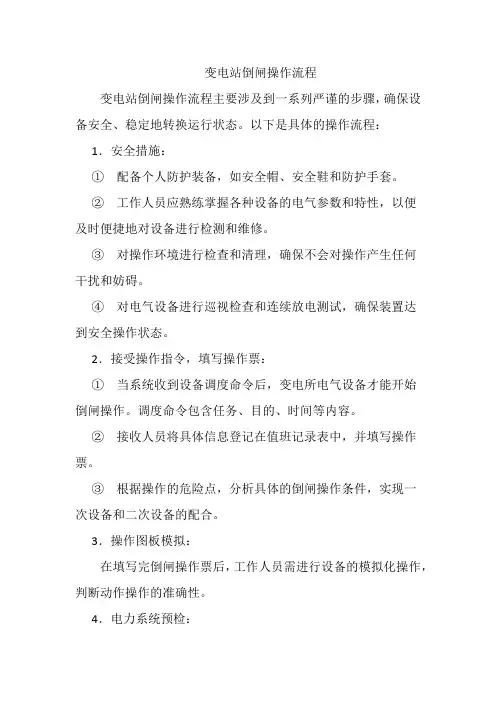

变电站倒闸操作流程变电站倒闸操作流程主要涉及到一系列严谨的步骤，确保设备安全、稳定地转换运行状态。

以下是具体的操作流程：1．安全措施：①配备个人防护装备，如安全帽、安全鞋和防护手套。

②工作人员应熟练掌握各种设备的电气参数和特性，以便及时便捷地对设备进行检测和维修。

③对操作环境进行检查和清理，确保不会对操作产生任何干扰和妨碍。

④对电气设备进行巡视检查和连续放电测试，确保装置达到安全操作状态。

2．接受操作指令，填写操作票：①当系统收到设备调度命令后，变电所电气设备才能开始倒闸操作。

调度命令包含任务、目的、时间等内容。

②接收人员将具体信息登记在值班记录表中，并填写操作票。

③根据操作的危险点，分析具体的倒闸操作条件，实现一次设备和二次设备的配合。

3．操作图板模拟：在填写完倒闸操作票后，工作人员需进行设备的模拟化操作，判断动作操作的准确性。

4．电力系统预检：对电力系统进行预检，检查设备运行状态，判断是否处于安全状态，确认操作程序的正确性并核实可接地电阻等操作。

5．准备操作工具和设备：根据需要，准备倒闸刀、手动或自动倒闸操作器、跳闸器、安全绳等设备。

6．执行倒闸操作：根据操作票的具体内容，按照预定的步骤和顺序进行倒闸操作。

这通常涉及到母线、电容器、线路等的操作。

7．检查和确认：完成倒闸操作后，对设备状态进行检查和确认，确保所有操作均已完成且设备处于预期状态。

请注意，具体的倒闸操作流程可能因变电站的实际情况、设备类型、运行方式等因素而有所不同。

因此，在实际操作中，应严格遵循相关的操作规程和安全标准，确保操作的安全性和有效性。

同时，工作人员应接受专业的培训和指导，熟悉并掌握倒闸操作的流程和技巧，以提高操作效率和质量。

变电所常见的倒闸操作1、线路操作:送电操作: 输电线路的送电操作的正确的操作顺序应从母线侧开始,即在检查断路器确在断开位置后,先合上母线侧隔离开关,后合上负荷侧的隔离开关,再合上断路器.停电操作:停电操作的顺序和送电时相反,应先从负荷侧开始,即先断开断路器,并检查断路器确在断开位置,再拉开负荷侧隔离开关,最后拉开电源侧隔离开关2、变压器的操作先送高压侧，再送低压侧。

停用时正好相反。

因为从电源侧逐级送电，如发生故障便于按送电范围检查、判断和处理。

在多电源的情况下，按上述顺序停电，可以防止变压器反充电。

若停电时先停电源侧，遇有故障可能造成保护误动或拒动，延长故障切除时间，可能扩大停电范围。

220千伏双圈变压器从高压侧充电时，其中性点的接地隔离开关必需合上，或经间隙接地；220/110/35千伏三圈变压器从220千伏侧充电时，220千伏中性点和110千伏侧中性点的妆地隔离开关都必须合上；若从110千伏侧充电时，220千伏侧中性点接地隔离开关也必须命中，或经间隙接地。

这是过电压规程中所要求的，以避免形成中性点不接地的电力网。

当断路器非全相合闸时，在变压器中性点上出现的过电压将威胁变压器中性点的绝缘，所以中性点应接地。

3、消弧线圈的倒闸操作调整消弧线圈的分接头必须有调度员的命令。

需要调整消弧线圈的分接头时，应先将其连接中性点的隔离开关拉开，以保证运行操作人员的安全。

分接头调完后，需经测试导通后才能投入运行。

线咱的停役、复役；线路从一个电网改变为与另一个电网连接；电网的解列，并列等，凡所涉及到的电网都应计算电容电流，核算补偿情况，以确定是否需要重新调整消弧线圈的分接头。

同一补偿电网我，若有几台消弧线圈需要调分接头时，最好不要同时将消弧线圈停用，而应采取停一台调一台，然后再停一台调一台的办法，这样有利于降低过电压。

系统有单相接地故障时，禁止将消弧线圈退出运行，此时若消弧线圈本身有故障，应拉开消弧线圈的隔离开关，再投入变压器。

变电站倒闸操作（六要八步十禁）倒闸操作的安全要求(1)操作票的执行①填好的操作票，必须与系统接线图或模拟盘核对，经核实无误后，由值班人签字。

②操作前首先核对将要操作设备的名称、编号和位置，操作时由监护人唱票，操作人应复诵一遍，监护人认为复诵正确，即发出“对”或“操作”的命令。

操作人方可进行操作。

每操作完一项，立即在本操作项目前做“√”的标记。

③操作时要严格按照操作票的顺序进行，严禁漏操作或重复操作。

④全部操作完成后，填写终了时间，并做好“已执行”的标记。

⑤操作中发生疑问时，应停止操作，立即向值班调度员(下令人)或站长报告，弄清后再继续操作。

切不可擅改操作票。

(2)操作监护操作监护就是由专人监护操作人操作的正确性和人身安全，一旦发生错误操作或危及人身安全时，能及时给予纠正和制止。

在操作中对监护人有如下要求：①监护人应由有经验的人员担任。

②监护人在操作前应协助操作人检查在操作中使用的安全用具，审核操作票等。

③监护人必须在操作现场，始终监护操作人操作的正确性。

不得擅离职守，参与同监护工作无关的事宜。

④每一操作步骤完成后，应检查开关设备的位置，仪表指示，联锁及标示牌等情况是否正确。

⑤设备投入运行后，应检查电压、电流、声音、信号显示、油面等是否正常，(3)送电操作要求①明确工作票或调度指令的要求，核对将要送电的设备，认真填写操作票。

②按操作票的顺序在模拟盘上预演，或与系统接线图核对。

③根据操作需要，穿戴好防护用具。

④按照操作票的要求在监护人的监护下，拆除临时遮栏、临时接地线及标示牌等设施，由电源侧向负荷侧逐级进行合闸送电操作，严禁带地线合闸。

(4)停电操作要求①明确工作票或调度指令的要求，核对将要停电的设备，认真填写操作票。

②按操作票的顺序在模拟盘上预演，或与系统接线图核对。

③根据操作要求，穿戴好防护用具。

④按照操作票的要求在监护人的监护下，由负荷侧向电源侧逐级拉闸操作，严禁带负荷拉刀闸。

⑤停电后验电时，应用合格有效的验电器，按规定在停电的线路或设备上进行验电。

110kv变电站倒闸操作运行规程本文将介绍110kv变电站倒闸操作运行规程，总字数为，内容包括：一、前言二、倒闸操作运行规程- 1. 倒闸操作前的准备工作- 2. 倒闸操作的流程- 3. 倒闸操作注意事项三、结论一、前言110kv变电站是电力系统中的重要节点，其正常运行对整个电力系统的稳定性和安全性具有重要意义。

而在变电站运行中，倒闸操作是一项非常关键的工作，必须按照规程进行操作，以确保正常运行。

二、倒闸操作运行规程1. 倒闸操作前的准备工作（1）了解电源电压及其管理人员；（2）检查开关状态，确保开关处于断开或接通状态，避免误动开关；（3）检查近期的巡视记录以及其他可行的安全记录，如已知设备存在故障记录，则不准动作，直至故障得到修复；（4）确认所有合闸备好，安全宣传警示标语醒目；（5）检查设备接地是否完好，必要时确认接地电阻，并落实好操作人员接地保护和劳动保护。

（6）呼叫保护班人员并告知倒闸的位置和操作计划。

2. 倒闸操作的流程（1）按照变电站运行规程进行倒闸操作，必须完成以下操作流程：a. 列清单确认。

由倒闸人员查清倒闸操作设备名称、型号、位置、技术参数，并在清单上签字确认；b. 贴好警示标签。

在倒闸设备上标明倒闸时间，禁止干扰，警告他人不要随意触摸开关；c. 倒闸前检查。

由网上人员对倒闸前的刀闸、负荷开关、断路器、接地刀闸等开关设备进行检查，确保设备没有故障，且操作杆、手柄安全可靠；d. 试验仪器调试。

对配套的遥信、遥控、计量等试验仪器进行调试，确保仪器工作正常；e. 倒闸操作。

按照规程要求，进行正常倒闸操作。

（2）倒闸完毕后，必须严格按照操作规程进行开关变更，包括刀闸、负荷开关、断路器等，待所有开关变更完毕后，方可进行后续操作。

3. 倒闸操作注意事项（1）严格按照规程进行倒闸操作，不得擅自变更操作顺序或方式，避免因操作不当引发事故。

（2）在倒闸期间，必须实施严格的安全措施，保证人员和设备的安全。

变电站倒闸操作原则和步骤3.4.1 倒闸操作原则3.4.1.1 总操作原则：1、每次操作前必须在微机防误系统上进行模拟操作，模拟操作无误后，方能继续进行操作，操作中不得随意解除闭锁。

2、所有开关正常操作时，必须进行远方操作，禁止就地操作。

GIS汇控柜及开关柜上的切换把手打至远控位置。

3、热备用状态下，开关的保护运行方式应与运行状态一致。

4、每项操作，均应在综自系统上检查相应变位信号正确，不正常时应查明原因才能进行下一步操作。

5、开关CT工作后应停用相关保护装置，测差流及保护极性（由保护人员进行），合格后方可加用相关保护装置。

6、220kVGIS组合电气设备和10kV小车开关柜操作后无法看到实际位置，可通过设备机械位置指示、电气指示、带电显示装置、仪表及各种遥测、要信等信号的变化来判断。

判断时，应有两个及以上的指示，且所有指示均已同时发生对应变化，才能确认该设备已操作到位。

3.4.1.2 开关操作原则1、开关停电时依次断开开关，拉开线路侧刀闸，母线侧刀闸；送电时操作顺序相反。

2、开关停电时该开关联跳其他开关及保护的压板停用。

3、送电时相应保护投入，重合闸先暂时停用，开关送电正常后按调度令加停用重合闸。

4、电动操作的开关，不允许带有工作电压时利用杠杆等方式进行合闸或就地操作合闸按钮合闸，以避免当合于故障线路时引起开关损坏和危及人身安全。

5、操作机构失灵的开关，禁止投入运行。

6、220kV开关、刀闸操作后检查的具体项目：检查220kV开关确已断开：220kV开关断开后，应检查开关机械指示在分位、汇控柜上开关位置指示灯灭、遥测三相电流为零、遥信变位为分位。

检查220kV开关确已合上：220kV开关断合上，应检查开关机械指示在合位、汇控柜上开关位置指示灯亮、遥测三相电流、遥信变位为合位。

检查220kV刀闸确已拉开：220kV开关拉开后，应检查刀闸机械指示在分位、汇控柜上该刀闸位置指示灯灭、遥信变位为分位。

变配电室倒闸操作规程范文一、引言倒闸操作是变配电室运维工作中重要的一环，安全操作对电网的稳定运行和人身安全至关重要。

为了规范倒闸操作行为，确保操作过程安全可靠，特制定本规程。

二、术语定义1. 倒闸：将断路器手动操作，使电流通路与电网断开或合上的动作。

2. 断路器：一种用于电力系统开关和保护电设备的装置。

3. 切负荷：将负荷予以切断，断开其与电力系统的连接。

4. 合负荷：将负荷连接回电力系统。

三、倒闸操作前的准备1. 操作人员应熟悉倒闸流程、设备性能和操作规程，确保熟悉所有操作步骤和风险责任。

2. 确认倒闸指令是否准确，并在操作前与上级汇报确认。

3. 检查断路器状态，确保断路器处于可操作状态，无异物和阻碍物。

四、倒闸操作步骤1. 根据操作指令，确认倒闸操作的类型，是合负荷还是切负荷。

2. 操作人员应戴好绝缘手套和绝缘鞋，确保人身安全。

3. 打开操作屏的相关操作按钮，将操作按钮设为倒闸模式。

4. 按照提示操作操作按钮，逐步关闭各个相关断路器。

5. 操作人员应观察屏幕上的指示信号，确认断路器是否已完全关闭。

6. 如果需要合负荷操作，操作人员应确认负荷断开、连接情况，确保倒闸操作不造成对其他设备和电力系统的影响。

7. 倒闸操作完成后，操作人员应继续观察操作屏上的指示信号，确认断路器是否已完全合上。

8. 完成倒闸操作后，操作人员应将操作屏的操作按钮设为正常模式。

五、倒闸操作注意事项1. 操作人员在操作过程中，应保持注意力集中，严禁分心或任意操作。

2. 操作人员应按照规定的操作步骤进行操作，不得随意跳过或交叉进行操作。

3. 如果发现异常情况，操作人员应立即停止操作并上报上级。

4. 操作过程中，应及时记录操作时间、操作人员和操作结果等信息，以备后续参考。

5. 在倒闸操作过程中，应确保周围环境安静、无干扰，以免影响操作人员判断。

六、倒闸操作风险防范措施1. 在操作前，应将倒闸操作区域内的电源进行全面排查，确保没有存在异常和危险因素。

变电站倒闸操作规范化在变电站的运行过程中，倒闸操作是非常常见的事情。

而且，正确的倒闸操作有助于保证变电站的供电安全。

因此，对于变电站工作人员来说，规范化的倒闸操作显得尤为重要。

一、倒闸操作前的准备在进行倒闸操作之前，应该进行充分的准备工作。

具体来说，应该注意以下几点内容：1.确保在倒闸之前进行全站停电。

也就是说，所有的开关要全部切断，以保证人员的人身安全。

2.确认与别的电站或用户之间的传递情况。

如果有传递，则要向下一站干部进行申请，获得同意书并在操作前查验以后再进行操作。

3.倒闸操作前要进行视察，并查看各项设备是否齐全、无误。

4.倒闸操作前要进行积水管理，对于积水严重的地方，在进行倒闸操作之前一定要进行排水处理。

5.操作人员应该穿好防护服，并确认自己已经了解了本次倒闸操作的安全风险，并已经排除了安全隐患。

二、倒闸操作的具体步骤在进行倒闸操作之前，应该熟练掌握以下倒闸操作的具体步骤：1.关闭刀闸架的承压弹簧钩。

2.慢慢拉动刀闸架手柄，直到刀闸架全部移动到相应的位置，同时不要忘记开来电指示器，让人员知晓供电已经正常恢复。

3.询问现场工作人员是否存在其他的承载情况，确认后可以关闭地刀然后交回当班工作人员保管。

4.将刀闸架手柄归位到闭合位置。

5.归还作业票和工具，然后报告建立人员，以示工作完毕。

三、遇到突发情况的处理在进行倒闸操作的过程中，有时候会遇到突发情况。

面对这种情况，应该及时处理，以保证倒闸操作的顺利进行。

1.在倒闸操作中，如果电源系统突然断电，应该立即切换到备用电源上，确保电站正常运行。

2.在倒闸操作中，如果发现设备出现了异常情况，应该及时停止操作，然后进行维修并排除故障之后再次进行倒闸操作。

3.在倒闸操作中，如果发现有危险情况，例如火灾、漏电等，应该立即采取相应的紧急措施，并及时向上级领导汇报，以便及时处理。

四、倒闸操作的注意事项为了确保倒闸操作的安全性，需要注意以下几点：1.倒闸操作必须由具有正式操作证件的工作人员执行。

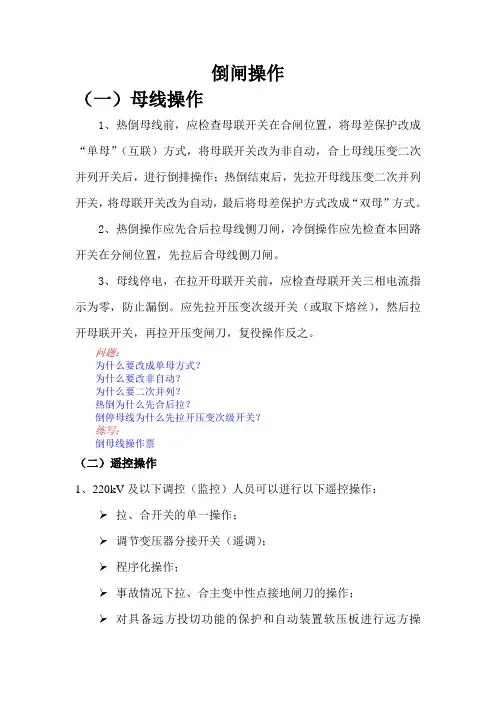

倒闸操作（一）母线操作1、热倒母线前，应检查母联开关在合闸位置，将母差保护改成“单母”（互联）方式，将母联开关改为非自动，合上母线压变二次并列开关后，进行倒排操作；热倒结束后，先拉开母线压变二次并列开关，将母联开关改为自动，最后将母差保护方式改成“双母”方式。

2、热倒操作应先合后拉母线侧刀闸，冷倒操作应先检查本回路开关在分闸位置，先拉后合母线侧刀闸。

3、母线停电，在拉开母联开关前，应检查母联开关三相电流指示为零，防止漏倒。

应先拉开压变次级开关（或取下熔丝），然后拉开母联开关，再拉开压变闸刀，复役操作反之。

问题：为什么要改成单母方式？为什么要改非自动？为什么要二次并列？热倒为什么先合后拉？倒停母线为什么先拉开压变次级开关？练写：倒母线操作票（二）遥控操作1、220kV及以下调控（监控）人员可以进行以下遥控操作：拉、合开关的单一操作；调节变压器分接开关（遥调）；程序化操作；事故情况下拉、合主变中性点接地闸刀的操作；对具备远方投切功能的保护和自动装置软压板进行远方操作。

2、操作方式选择开关（遥控压板）的管理（1）正常运行时，变电站所有运行或热备用状态的开关，其方式选择开关（遥控压板）必须置于“远方”（投入）位置。

（2）开关转冷备用或检修状态时，开关拉开后，运维操作班应先将方式选择开关（遥控压板）切至“就地”（退出）位置，再操作闸刀。

当开关恢复至运行（或热备用）状态后，再将方式选择开关（遥控压板）切至“远方”（投入）位置。

（3）设备检修过程中需要进行遥控操作试验时，应由调控（监控）值班员通知运维操作班，将方式选择开关（遥控压板）切至“远方”（投入）位置。

试验完毕后，由运维操作班立即将其恢复原位并告知调控（监控）值班员。

（4）事故处理和遥控操作失灵需要运维操作班进行现场操作时，运维操作班应先将方式选择开关（遥控压板）切至“就地”（退出）位置后再进行操作。

操作完毕后，应根据设备运行方式，确定方式选择开关（遥控压板）的正确位置并告知调控（监控）值班员，调控（监控）值班员应做好有关记录。

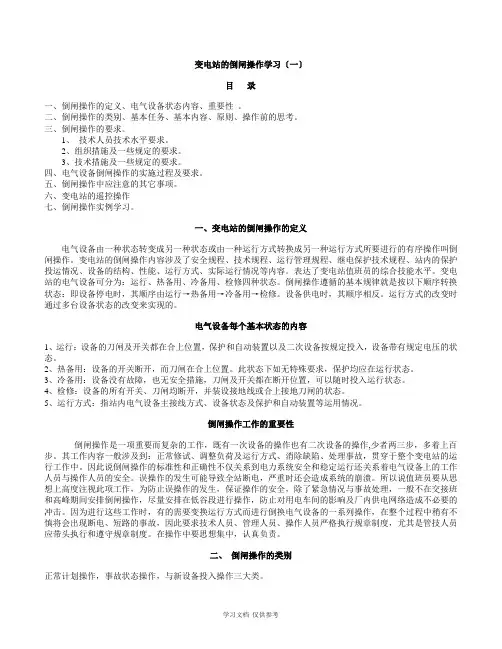

变电站的倒闸操作学习〔一〕目录一、倒闸操作的定义、电气设备状态内容、重要性。

二、倒闸操作的类别、基本任务、基本内容、原则、操作前的思考。

三、倒闸操作的要求。

1、技术人员技术水平要求。

2、组织措施及一些规定的要求。

3、技术措施及一些规定的要求。

四、电气设备倒闸操作的实施过程及要求。

五、倒闸操作中应注意的其它事项。

六、变电站的遥控操作七、倒闸操作实例学习。

一、变电站的倒闸操作的定义电气设备由一种状态转变成另一种状态或由一种运行方式转换成另一种运行方式所要进行的有序操作叫倒闸操作。

变电站的倒闸操作内容涉及了安全规程、技术规程、运行管理规程、继电保护技术规程、站内的保护投运情况、设备的结构、性能、运行方式、实际运行情况等内容。

表达了变电站值班员的综合技能水平。

变电站的电气设备可分为：运行、热备用、冷备用、检修四种状态。

倒闸操作遵循的基本规律就是按以下顺序转换状态：即设备停电时，其顺序由运行→热备用→冷备用→检修。

设备供电时，其顺序相反。

运行方式的改变时通过多台设备状态的改变来实现的。

电气设备每个基本状态的内容1、运行：设备的刀闸及开关都在合上位置，保护和自动装置以及二次设备按规定投入，设备带有规定电压的状态。

2、热备用：设备的开关断开，而刀闸在合上位置。

此状态下如无特殊要求，保护均应在运行状态。

3、冷备用：设备没有故障，也无安全措施，刀闸及开关都在断开位置，可以随时投入运行状态。

4、检修：设备的所有开关、刀闸均断开，并装设接地线或合上接地刀闸的状态。

5、运行方式：指站内电气设备主接线方式、设备状态及保护和自动装置等运用情况。

倒闸操作工作的重要性倒闸操作是一项重要而复杂的工作，既有一次设备的操作也有二次设备的操作,少者两三步，多着上百步。

其工作内容一般涉及到：正常修试、调整负荷及运行方式、消除缺陷、处理事故，贯穿于整个变电站的运行工作中。

因此说倒闸操作的标准性和正确性不仅关系到电力系统安全和稳定运行还关系着电气设备上的工作人员与操作人员的安全。

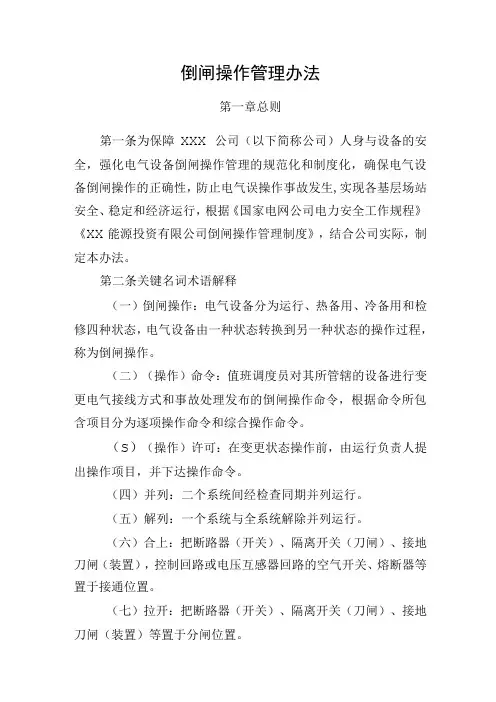

倒闸操作管理办法第一章总则第一条为保障XXX公司（以下简称公司）人身与设备的安全，强化电气设备倒闸操作管理的规范化和制度化，确保电气设备倒闸操作的正确性，防止电气误操作事故发生,实现各基层场站安全、稳定和经济运行，根据《国家电网公司电力安全工作规程》《XX能源投资有限公司倒闸操作管理制度》，结合公司实际，制定本办法。

第二条关键名词术语解释（一）倒闸操作：电气设备分为运行、热备用、冷备用和检修四种状态，电气设备由一种状态转换到另一种状态的操作过程，称为倒闸操作。

（二）（操作）命令：值班调度员对其所管辖的设备进行变更电气接线方式和事故处理发布的倒闸操作命令，根据命令所包含项目分为逐项操作命令和综合操作命令。

（S）（操作）许可：在变更状态操作前，由运行负责人提出操作项目，并下达操作命令。

（四）并列：二个系统间经检查同期并列运行。

（五）解列：一个系统与全系统解除并列运行。

（六）合上：把断路器（开关）、隔离开关（刀闸）、接地刀闸（装置），控制回路或电压互感器回路的空气开关、熔断器等置于接通位置。

（七）拉开：把断路器（开关）、隔离开关（刀闸）、接地刀闸（装置）等置于分闸位置。

（A）断开：把控制回路或电压互感器回路的空气开关、熔断器等置于断开位置。

（九）强送：设备因故障跳闸后，未经检查即送电。

（十）试送：设备因故障跳闸后，经初步检查后再送电。

（十一）充电：不带电设备与电源接通，但设备没有供电（不带负荷）。

（十二）验电：用校验工具验明设备是否有电。

（十三）放电：设备停电后，用工具将电荷放去。

（十四）核相：用校验工具核对带电设备两端的相位。

（十五）试相序：用校验工具核对电源的相序。

（十六）带电拆接：在设备带电状态下拆断或接通短路线。

（十七）装设（拆除）接地线（或合上、拉开接地刀闸）：用临时接地线（或接地刀闸）将设备与大地接通（或断开）。

（+Λ）（开关）改非自动：将开关直流控制电源断开，或将开关的远方控制改为就地控制。

变配电室倒闸操作规程一、安全准备1. 操作人员必须熟悉相关安全操作规程及电气设备的结构和性能；2. 检查安全工具是否准备齐全，并保持其完好；3. 确认工作区域清洁整齐，杂物已清除，并且没有可燃易爆物品存在；4. 检查变配电室的进出口和紧急停电开关是否正常运行；5. 接地线必须连接可靠，夹紧牢固，接地电阻合格。

二、操作步骤1. 确定断电区域和范围，在操作前事先发出警告通知，避免他人误入；2. 切断进入变配电室的电源，拉出变配电室主断路器；3. 操作人员穿着绝缘鞋、绝缘手套等必要的绝缘防护装备；4. 检查安全可靠的工作照明是否准备就绪；5. 根据工艺管线和设备的要求，进行临时接地，并确保可靠接地；6. 检查继电保护装置的工作状态，确保正常工作；7. 检查电源回路、控制回路、照明回路等线路是否正常，不存在短路、断路等故障；8. 进行倒闸操作前，必须清除操作环境内的水分和湿气，确保环境干燥；9. 使用合适的工具，操作倒闸装置进行倒闸操作；10. 在操作过程中，操作人员应保持集中注意力，严禁进行无关操作；11. 操作完成后，必须清除现场，确保周围环境整洁无障碍物。

三、注意事项1. 操作人员必须经过专门培训，并且持有相关的操作证书；2. 在操作过程中，禁止有酒后和疲劳的操作人员参与；3. 操作人员必须遵守安全操作规程和现场作业安全制度；4. 在发现设备异常情况时，必须立即停止操作，并汇报相关安全人员；5. 严禁擅自进行不符合规定的操作，如违反程序、跳过环节等；6. 在操作过程中需严格按照操作顺序进行，不得随意改变操作顺序；7. 倒闸操作完成后，必须检查倒闸装置是否正常，是否存在异常情况。

四、事故处置1. 如发生意外事故，应立即停止操作，并采取紧急措施，确保人员和设备安全；2. 报告上级领导和安全监管部门，并配合相关部门做好事故调查和处理工作；3. 对于事故责任人，按照相关安全规定和制度给予相应的处罚和教育。

为了使倒闸操作更加规范、标准、安全、值班人员在进行倒闸操作的过程中应严格执行《电业安全工作规程》、《调度规程》和省局颁发的避免误操作的禁令及局、所有关规定，现结合我站实际,特制定如下安全注意事项，望切实遵照执行。

一、倒闸操作的安全注意事项1.倒闸操作必须由两人进行，其中-人对设备较为熟悉者作为监护，特别重要的操作由值长监护、正值操作，站领导应在现场监督把关。

2.倒闸操作必须思想集中，严肃认真，操作前应严格审查核对操作调令，填、审好操作票，明确操作目的，全面考虑可能发生的意外后果。

3.重大停复电操作应在操作前由值长组织开好操作会议,提出要求和安全注意事项，做好措施和事故预想、作好操作记录。

4.必须严禁无票、草票操作，严禁不将操作票带至现场凭记忆感觉进行操作，严禁单人操作，严禁无人监护两人分头操作,严禁不按操作顺序越项操作。

5.倒闸操作尽可能避免在交接班、高峰负荷或大雷雨和雷电时进行。

6.倒闸操作前必须对所需使用的安全工器具进行检查，即：接地线无松股、螺丝紧固、绝缘手套、绝缘靴无破损漏气、验电器声光正常，所有安全工器具无到期未试现象。

7.倒闸操作时必须穿戴工作服、安全帽、绝缘手套，雨天应穿绝缘靴。

8.倒闸操作涉及到系统方式改变时,应考虑负荷分配及继电保护的配合,继保及自动装置的停用或投入应根据调度命令进行。

9.断路器的操作试验必须在相邻运行设备作好防误操作措施的情况下进行。

10.倒闸操作中不得发生通过电压互感器或电力变压器返送电。

11.电压互感器的操作：投运时应先合一次侧刀闸，后合二次快分开关和装上计量保险，停运时顺序相反，电压互感器的停用应防止反充电及保护及自动装置拒动或误动。

12.隔离刀闸的操作：送电时，先合电源侧，后合负荷侧，然后合开关，停电时顺序相反。

13.两个电源并解列或主变压器并解列操作,不得使用隔离刀闸进行。

14.W除主变电压器时，应先停负荷侧，后侧电源侧，投入时顺序相反。

15.带重动或电压切换继电器的隔离刀闸合上或拉开后应检查相应继电器(信号灯)的动作情况。

变电站倒闸操作知识一、电气设备状态认知基础●运行状态：设备的开关及其两侧的刀闸各有一组在合闸位置（所连接的避雷器、电压互感器无特殊情况均应投入）。

●热备用状态：设备的开关在断开位置，两侧的刀闸各有一组在合闸位置。

●冷备用状态：设备的开关、刀闸均在断开位置，包括变压器的中性点刀闸应在断开位。

其中，开关冷备用状态：开关及开关两侧刀闸均在断开位置。

线路冷备用状态：线路开关及开关两侧刀闸、旁路刀闸、线路PT刀闸均在断开位置（线路PT无刀闸的，则应取下线路PT低压侧熔丝或断开低压侧开关）。

手车开关冷备用状态：手车开关在试验位置。

●检修状态：设备的开关、刀闸均在断开位置，并已装设接地线（或合上接地刀闸），开关和刀闸的操作电源已断开，必要时解除相关继电保护的压板。

其中，开关检修状态：是指开关与两侧刀闸均断开，开关与两侧刀闸的操作、合闸电源熔丝（或空开）断开。

在开关与两侧刀闸间分别装设接地线或合上接地刀闸，检修的开关与刀闸间接有电压互感器时，该互感器的刀闸应断开并取下低压侧熔丝或断开低压侧开关。

若开关柜线路侧仍带电，则该柜出线的第一组线路刀闸也应断开，否则该线路应转检修。

手车开关检修状态：是指手车开关拉出开关柜，锁上柜门并挂“止步，高压危险！”的标示牌。

线路检修状态：是指该线路的开关及其两侧刀闸均断开，开关与两侧刀闸的操作电源熔丝（或空开）均断开，在线路侧装设接地线或合上接地刀闸，并在线路侧刀闸操作把手上悬挂“禁止合闸，线路有人工作”标示牌；如线路侧装有电压互感器时，应将其刀闸断开，并取下低压侧熔丝或断开低压侧开关。

手车式开关的线路检修状态是指手车开关在试验位置，并在开关柜上挂“禁止合闸、线路有人工作”的标示牌，在线路侧装设接地线或合上线路侧接地刀闸；如线路侧装有电压互感器时，应将其刀闸断开，并取下低压侧熔丝或断开低压侧开关。

母线检修状态：是指接在母线上的所有开关、刀闸均断开，开关、刀闸操作电源断开，根据母线长度和有无感应电压等实际情况确定装设足够的接地线（或合上接地刀闸），应取下母线电压互感器低压侧熔丝或断开低压侧开关。

倒闸操作规程一、变电站值班人员必须严格遵守以下规程规定：35KV倒闸操作必须按调度命令操作,对调度命令有疑问、错误的可拒绝操作，并向调度提出。

二、倒闸操作必须由二人执行，并持有一个操作任务的操作票，一人操作，一人监护，不得随意更改操作票，操作过程中发生疑问或异常时，应立即停止操作，检查并向发令人询问清楚，待疑问或异常查清并消除后方可继续操作。

三、操作中如遇电话铃响时，应立即停止操作，在已操作完项和待操作项中间做好标记，先听电话，而后按命令进行。

四、线路停送电操作：停电操作按照先断开线路断路器，再拉开负荷侧隔离开关，母线侧隔离开关的顺序依次进行。

在操作隔离开关前，必须先检查断路器确在断开位置，拉开隔离开关后通过柜体观察窗口观察隔离开关刀闸是否已拉开，送电顺序与次相反。

五、断路器检修时的停送电操作：停电操作按照先断开线路断路器，再拉开负荷侧隔离开关，母线侧隔离开关的顺序依次进行。

在操作隔离开关前，必须先检查断路器确在断开位置，拉开隔离开关后通过柜体观察窗口观察隔离开关刀闸是否已拉开，送电顺序与次相反。

还应关闭装置电源和操作电源箱电源及信号电源并在被检修断路器两侧分别验电，装设接地。

送电时，应在合隔离开关前恢复装置电源和操作箱电源及信号电源，并使保护装置先行投入。

六、跌落开关停送电操作顺序：操作前应穿戴好防护器具：停电：应先拉开中相，后拉开下风相，最后拉开迎风相，送电顺序与此相反。

七、电压互感器操作：停用电压互感器时，应先退出可能因失压误动的继电保护装置（距离保护、功率方向保护元件等自动装置），以及计量装置，然后取下二次保险，再拉开高压侧隔离开关，送电顺序与此相反。

八、电容器停、送电顺序：停用时：必须在主要感性负载切除前先断开断路器，后拉开隔离开关，送电时顺序与此相反。

（投断电容器的间隔时间必须大于3min以上，拉开隔离刀闸在5min以上。

以此避免电压叠加、操作过电压而损坏电容器）九、禁止手动慢合断路器。

变电站的倒闸操作1、倒闸操作的基本要求与步骤1.1倒闸操作必须根据值班调度员或值班负责人命令，受令人复诵无误后执行。

发布命令应准确、清晰、使用正规操作术语和设备双重名称，即设备名称和编号。

发令人使用电话发布命令前，应先和受令人互报姓名。

值班调度员发布命令的全过程(包括对方复诵命令)和听取命令的报告时，都要录音并作好记录。

倒闸操作由操作人填写操作票(见附录A)。

单人值班，操作票由发令人用电话向值班员传达，值班员应根据传达，填写操作票，复诵无误，并在“监护人”签名处填入发令人的姓名。

每张操作票只能填写一个操作任务。

1.2停电拉闸操作必须按照断路器(开关)——负荷侧隔离开关(刀闸)——母线侧隔离开关(刀闸)的顺序依次操作，送电合闸操作应按与上述相反的顺序进行。

严防带负荷拉合刀闸。

为防止误操作，高压电气设备都应加装防误操作的闭锁装置(少数特殊情况下经上级主管部门批准，可加机械锁)。

闭锁装置的解锁用具(包括钥匙)应妥善保管，按规定使用，不许乱用。

机械锁要一把钥匙开一把锁，钥匙要编号并妥善保管，方便使用。

所有投运的闭锁装置(包括机械锁)不经值班调度员或值长同意不得退出或解锁。

1.3下列项目应填入操作票内：应拉合的断路器(开关)和隔离开关(刀闸)，检查断路器(开关)和隔离开关(刀闸)的位置，检查接地线是否拆除，检查负荷分配，装拆接地线，安装或拆除控制回路或电压互感器回路的熔断器(保险)，切换保护回路和检验是否确无电压等。

操作票应填写设备的双重名称，即设备名称和编号。

1.4操作票应用钢笔或圆珠笔填写，票面应清楚整洁，不得任意涂改。

操作人和监护人应根据模拟图板或接线图核对所填写的操作项目，并分别签名，然后经值班负责人审核签名。

特别重要和复杂的操作还应由值长审核签名。

1.5开始操作前，应先在模拟图板上进行核对性模拟预演，无误后，再进行设备操作。

操作前应核对设备名称、编号和位置，操作中应认真执行监护复诵制。

发布操作命令和复诵操作命令都应严肃认真，声音宏亮清晰。

110kv变电站倒闸操作运行规程1、目的倒闸操作是变电站的基本工作之一,其直接对电网设备的安全运行有着直接重要的作用.为了做到“安全第一，预防为主，综合治理"的方针,依据《电力安全工作规程》、《江西省电力公司电气两票管理规定》等规程规定，结合本站实际情况特制定本实施制度.2、范围本标准适用参加xxxx110kV变电站电气运行全部人员。

3、职责为规范倒闸操作工作标准，本着“以人为本”的精神，特制定本规范。

4、变电站倒闸操作管理规定4。

1倒闸操作,必须严格遵守运行规程、电力安全工作规程、江西省电力公司电气两票管理规定、调度规程及上级颁布的实施细则等中的有关规定。

4。

2倒闸操作应按管辖范围，根据调度员的命令进行。

4。

3倒闸操作必须应根据值班调度员或运行值班负责人的指令，受令人复诵无误后执行。

调度下达倒闸操作命令,由当值运行值长或正值接令。

发布指令应准确、清晰，使用规范的调度术语和设备双重名称,即设备名称和编号。

发令人和受令人应先互报单位和姓名，接令时应随听随记,接令完毕，应将记录的全部内容向下令人复诵一遍，并得到下令人认可。

发布指令的全过程(包括对方复诵指令）和听取指令的报告时双方都要录音并作好记录。

汇报执行情况也要录音。

操作人员（包括监护人）必须应了解操作目的和操作顺序。

对指令有疑问时应向发令人询问清楚无误后执行。

如果认为该指令不正确时，应向发令人报告，由发令人决定原调度指令是否执行，但当执行该项指令将威胁人身、设备安全或直接造成停电事故，应当拒绝执行，并将拒绝执行指令的理由,报告调度员和本单位领导。

4.4倒闸操作必须在严格监护下进行.运行人员监护倒闸操作应由两人进行，一人监护、一人操作。

执行重要或大型操作倒闸（提前汇报变电运行工区派人到现场），由熟练的运行人员操作，运行值班负责人监护，并应通知站长、技术员到场监督.复杂操作前由站长或值长组织全体当值人员做好如下准备:4。

4。

1操作人员必须明确操作的任务、内容、目的和步骤、停电范围，并做好分工.4。

电气倒闸操作管理规定第一章总则第一条为保障人身安全，防止发生电气误操作,规范操作票的使用和管理，依据国家电网公司《电力安全工作规程》，特制定本规定。

第二条本规定适用于生产系统。

第二章倒闸操作的一般规定第三条倒闸操作必须根据值班调度员或运行值班负责人的指令,受令人复诵无误后执行.操作人员（包括监护人）应了解操作目的和操作顺序.对指令有疑问时应向下令人询问清楚无误后执行.第四条倒闸操作必须使用倒闸操作票,每张操作票只能填写一个操作任务。

两人进行的操作，其中一人对设备较为熟悉者做监护。

第五条倒闸操作可以通过就地操作、遥控操作、程序操作完成。

第六条用绝缘棒操作、加装绝缘挡板、操作机械传动的断路器（以下均称开关）、隔离开关（以下均称刀闸）,用验电器验电或拆、挂接地线时，应戴绝缘手套.第七条雨天操作室外高压设备时，绝缘棒应有防雨罩,还应穿绝缘靴。

接地网电阻不符合要求的，晴天也应穿绝缘靴。

雷电时，一般不进行倒闸操作,禁止在就地进行倒闸操作。

第八条装卸高压熔断器，应戴护目眼镜和绝缘手套，必要时使用绝缘夹钳，并站在绝缘垫或绝缘台上。

第九条电气设备操作后的位置检查应以设备实际位置为准，无法看到实际位置时，可通过设备机械位置指示、电气指示、仪表及各种遥测、遥信信号的变化，且至少应有两个及以上指示己同时发生对应变化，才能确认该设备已操作到位。

第十条就地进行倒闸操作时应穿纯棉工作服,不得卷起袖口和裤腿，并佩戴安全帽。

第十一条禁止随意退出防误闭锁装置。

必须停用防误闭锁装置时,应按照《大港发电厂防止电气误操作管理办法》履行防误闭锁装置停用手续；事故情况下，遇有防误闭锁装置确有故障必须解锁才能操作，须经当值值长现场核实无误后，再批准解锁,同时，将必须解锁操作的原因填写在运行记录中，并应按程序尽快投入运行。

第十二条在发生人身触电事故时，为了抢救触电人，可以不经许可，即行断开有关设备的电源，但事后应立即报告值长。

电气设备停电后，即使是事故停电，在未拉开有关开关、刀闸和做好安全措施以前，不得触及设备或进入遮栏,以防突然来电。
