变电站倒闸操作(六要八步十禁)

倒闸操作的六要，八步骤倒闸操作是电力行业中重要的任务之一，因此，必须严格遵守安全操作规程，以确保人身安全和设备的正常运行。

下面将介绍倒闸操作的六要和八步骤，以便操作人员清晰明确，确保操作安全。

一、六要1.明确身份，凭证齐备。

论证人必须是经过正规培训和考试合格的人员，拥有相应的岗位资格证书和检验合格的安全用具，且凭证应当在有效期内，才能进行相关操作，确保资质和身份的真实性。

2.巡视设备，核实电压。

在操作前必须对设备进行巡视，确保设备无缺陷，设备外部杂物清除干净。

同时应当核实电源电压是否符合要求，确保设备的正常工作。

3.制定方案，检查方案。

确认设备是否处于安全状态，根据实际情况制定相关方案，进行细致的检查，以提前预防事故的发生，制定方案时必须合理、可靠、严格遵守操作规程。

4.认真检查倒闸装置。

在操作前要认真检查倒闸装置是否正常工作，接触器是否完好无损，开关机构是否灵活，检查倒闸回路的通路和控制回路的通路，确保正常工作。

5.互相确认，并进行口头沟通。

对于重要的操作,一定要进行互相确认,并进行口头沟通，以避免误操作和遗漏步骤，确保两个操作员的工作安全、协同工作。

6.操作前实施断电安全措施。

进行操作前须按照安全操作规程实施断电安全措施，确保倒闸操作得到充分保障，避免意外事故的发生，确保人身安全和设备的正常运行。

二、八步骤1.确认倒闸装置通路。

在进行倒闸操作前，首先需要确认倒闸装置是正确通路的，确保电力系统能够正常稳定地工作和供电。

2.检查倒闸装置和回路。

确认倒闸装置是否正常工作，特别是接触器和开关机构，检查倒闸回路和控制回路是否畅通，确保倒闸装置的质量和正常运行。

3.切断所需的关闭电源。

关闭与倒闸操作相关的电源，以确保人身安全和设备的正常运行。

4.确认倒闸条件是否符合要求。

在进行倒闸操作前，必须确认倒闸条件是否符合要求，如电源电压、环境条件和设备工作情况等。

5.确认闭合电路通路。

倒闸操作需要打开某个开关，并且它必须与其他电路联通，确保闭合电路通路正确，满足倒闸操作的要求。

变电站倒闸操作步骤一、双母线接线一组母线由运行转为冷备用的主要操作步骤：1. 将母差保护改为非选择性方式（如：投入母差保护屏的互联连接片；2. 断开（取下）母联断路器的操作电源空气开关（熔断器）；3. 合上负荷线路（及主变）不需要停电的一组母线侧隔离开关；4. 按每合上一负荷线路（及主变）不需停电的一组母线侧隔离开关，即检查其在合上位置，逐一检查不需停电的一组母线侧隔离开关在合上位置；5. 检查所有负荷线路（及主变）不需停电的一组母线侧隔离开关的辅助接点用作电流回路和电压回路的切换正确；6. 拉开负荷线路（及主变）需停电的一组母线侧隔离开关；7. 按每拉开一负荷线路（及主变）需停电的一组母线侧隔离开关，即检查其在拉开位置，逐一检查需停电的一组母线侧隔离开关在拉开位置；8. 检查所有负荷线中（及主变）需停电的一组母线侧隔离开关的辅助接点用作电流回路和电压回路的切换正确；9. 合上（投入）母联断路器的操作电源空气开关（熔断器）；10.将母差保护改为选择性方式（如：退出母差保护屏的互联连接片）；11.检查母联断路器电流为零；12.断开母联断路器；13.检查母联断路器在分闸位置；14.拉开母联断路器停电母线侧隔离开关；15.检查母联断路器停电母线侧隔离开关在拉开位置；16.拉开母联断路器运行母线侧隔离开关；17.检查母联断路器运行母线侧隔离开关在拉开位置；18.断开（取下）母联断路器的操作电源空气开关（熔断器）；19.断开停电母线上的电压互感器二次空气开关；20.拉开停电母线上的电压互感器一次隔离开关；21.检查停电母线上的电压互感器一次隔离开关在拉开位置；注：检查隔离开关的辅助接点作为判断电流回路和电压回路的切换是否正常工作，也可以在每操作完一组隔离开关后就进行检查。

二、停电母线由冷备用转为原方式运行的主要操作步骤：1. 合上停电母线上的电压互感器一次隔离开关；2. 检查停电母线上的电压互感器一次隔离开关在合上位置；3. 在确认停电电压互感器的二次与运行的电压互感器的二次电压回路完全隔离的情况下，合上停电母线上的电压互感器二次空气开关；4. 合上（投入）母联断路器的操作电源空气开开关（熔断器）；5. 检查母联断路器在分闸位置；6. 合上母联断路器运行母线侧隔离开关；7. 检查母联断路器运行母线侧隔离开关在合上位置；8. 合上母联断路器停电母线侧隔离开关；9. 检查母联断路器停黾母线侧隔离开关在合上位置；10.投入母联断路器的充电保护连接片；11.合上母联断路器；12.检查母联断路器在合闸位置；13.检查复电的母线充电正常，母线电压指示正常；14.退出母联断路器的充电保护连接片；15.将母差保护改为非选择性方式（如：投入母差保护屏的互联连接片）；16.断开（取下）母联断路器的操作电源空气开关（熔断器）；17.按原运行方式合上负荷线路（及主变）需转移的复电母线侧隔离开关；18.按每合上一负荷线路（及主变）需转移的复电母线侧隔离开关，即检查其在合上位置，逐一检查需转移的复电母线侧隔离开关在合上位置；19.检查所有负荷线路（及主变）需转移的复电母线侧隔离开关的辅助接点用作电流回路和电压回路的切换正确；20.按原运行方式拉开负荷线路（及主变）需转移的母线侧隔离开关；21.按每拉开一负荷线路（及主变）需转移的母线侧隔离开关，即检查其在拉开位置，逐一检查需转移的母线侧隔离开关在拉开位置；22.检查所有负荷线路（及主变）需转移的母线侧隔离开关的辅助接点用作电流回路和电压回路的切换正确；23.合上（投入）母联断路器的操作电源空气开关（熔断器）；24.将母差保护改为非选择性方式（如：退出母差保护屏的互联连接片）；注：检查隔离开关的辅助接点作为判断电流回路和电压回路的切换是否正常工作，也可以在每操作完一组隔离开关后就进行检查。

第七讲变电站倒闸操作变电站倒闸操作是指在正常运行状态下，将一些设备（如变压器、电容器等）的电源打开，使其停止运行的操作。

该操作是变电站维护和检修的重要环节，具有重要的安全性和操作性要求。

本文将结合实际操作案例，详细介绍变电站倒闸操作的步骤和注意事项。

一、变电站倒闸操作的步骤1.备战阶段：在进行变电站倒闸操作前，操作人员应提前进行准备工作，包括了解设备运行情况、检查操作工具和防护用品的完好性，了解操作控制系统和倒闸设备的位置和原理等。

同时，在操作现场设置警示标语，确保操作安全。

2.确认操作对象：根据需要停止运行的设备和倒闸系统的拓扑结构，操作人员应确认要操作的对象和依次操作的顺序，避免操作失误。

3.倒闸准备阶段：在操作前，应先将操作对象与其他设备隔离，使其断开与供电系统的连接。

然后，根据设备的类型和工作要求，准备好相应的工具和防护用品。

4.操作倒闸设备：根据倒闸设备的类型和控制系统的要求，操作人员应按照规范要求，进行正确的倒闸操作。

常见的倒闸设备有手动倒闸机、电动倒闸机、无线远动倒闸机等。

在操作过程中，确保倒闸设备的动作正常，并及时查看仪表和观察指示灯的状态。

5.验证操作效果：在完成倒闸操作后，需对倒闸线路进行实时监测，以确认操作效果。

一般情况下，操作对象停止运行后，变电站的电流、电压等参数会发生相应变化。

操作人员应按照要求，进行相应参数监测，并及时报告上级。

6.清场整理：在完成倒闸操作后，操作人员应将所使用的工具和设备进行清点、清洁和整理，保持操作场所的整洁。

同时，要妥善保管操作记录和相关资料，以备后续查验和分析。

二、变电站倒闸操作的注意事项1.安全第一：操作人员在进行变电站倒闸操作时，必须时刻保持安全意识，严格遵守操作规范和安全流程。

在操作过程中，要注意自身防护，如佩戴绝缘手套、眼镜等防护设备，避免因疏忽造成意外伤害。

2.掌握设备原理：操作人员应熟悉所操作设备的原理和工作特点，了解倒闸控制系统的结构和原理。

倒闸操作的“六要，八步骤”
六要：
1、要有考试合格并经领导批准公布的操作人员的名单；
2、现场设备要有明显标志，包括命名、编号、铭牌、转动方向、切换位置的指示以及区别电气相别的色标；
3、要有与现场设备和运行方式符合的一次系统模拟图（或计算机模拟系统图）。

4、要有现场运行规程、典票操作票和统一的、确切的调度操作术语；
5、要有确切的调度指令和合格的操作票（或经单位主管领导批准的操作卡）
6、要有合格的操作工具、安全用具和设施（包括对号放置接地线的专用装置）。

电气设备应有完善的“五防”装置。

八步骤：
1、操作人员按调度预先下达的操作任务（操作步骤）正确填写操作票；
2、经审票并预演正确或经技术措施审票正确；
3、操作前明确操作目的，做好危险点分析和预控；
4、调度正式发布操作指令及发令时间；
5、操作人员检查核对设备命名、编号和状态；
6、按操作票逐项唱票、复诵、监护、操作，确认设备状态变位并勾票；
7、向调度汇报操作结束及时间；
8、做好记录，并使系统模拟图与设备状态一致，然后签销操作票。

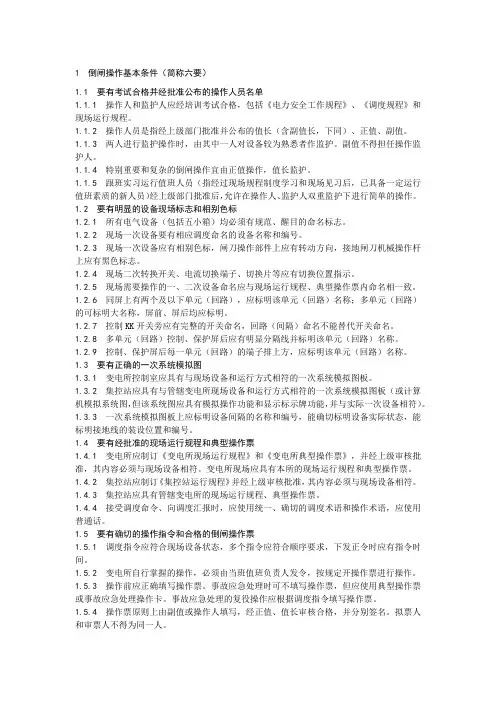

1 倒闸操作基本条件（简称六要）1.1 要有考试合格并经批准公布的操作人员名单1.1.1 操作人和监护人应经培训考试合格，包括《电力安全工作规程》、《调度规程》和现场运行规程。

1.1.2 操作人员是指经上级部门批准并公布的值长（含副值长，下同）、正值、副值。

1.1.3 两人进行监护操作时，由其中一人对设备较为熟悉者作监护。

副值不得担任操作监护人。

1.1.4 特别重要和复杂的倒闸操作宜由正值操作，值长监护。

1.1.5 跟班实习运行值班人员（指经过现场规程制度学习和现场见习后，已具备一定运行值班素质的新人员）经上级部门批准后，允许在操作人、监护人双重监护下进行简单的操作。

1.2 要有明显的设备现场标志和相别色标1.2.1 所有电气设备（包括五小箱）均必须有规范、醒目的命名标志。

1.2.2 现场一次设备要有相应调度命名的设备名称和编号。

1.2.3 现场一次设备应有相别色标，闸刀操作部件上应有转动方向，接地闸刀机械操作杆上应有黑色标志。

1.2.4 现场二次转换开关、电流切换端子、切换片等应有切换位置指示。

1.2.5 现场需要操作的一、二次设备命名应与现场运行规程、典型操作票内命名相一致。

1.2.6 同屏上有两个及以下单元（回路），应标明该单元（回路）名称；多单元（回路）的可标明大名称，屏前、屏后均应标明。

1.2.7 控制KK开关旁应有完整的开关命名，回路（间隔）命名不能替代开关命名。

1.2.8 多单元（回路）控制、保护屏后应有明显分隔线并标明该单元（回路）名称。

1.2.9 控制、保护屏后每一单元（回路）的端子排上方，应标明该单元（回路）名称。

1.3 要有正确的一次系统模拟图1.3.1 变电所控制室应具有与现场设备和运行方式相符的一次系统模拟图板。

1.3.2 集控站应具有与管辖变电所现场设备和运行方式相符的一次系统模拟图板（或计算机模拟系统图，但该系统图应具有模拟操作功能和显示标示牌功能，并与实际一次设备相符）。

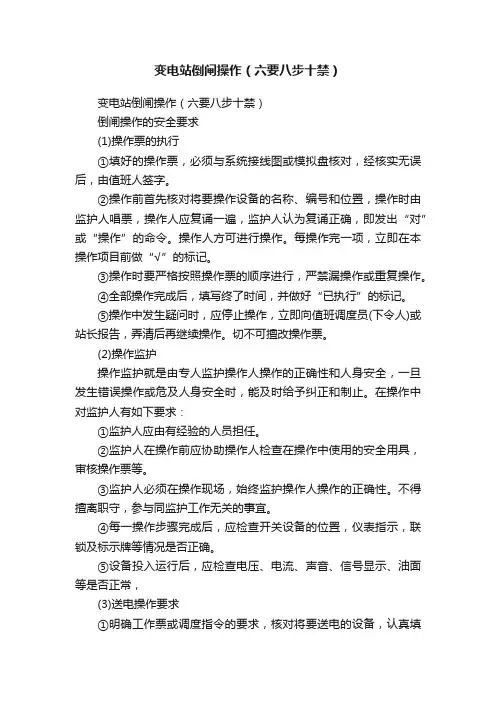

变电站倒闸操作（六要八步十禁）变电站倒闸操作（六要八步十禁）倒闸操作的安全要求(1)操作票的执行①填好的操作票，必须与系统接线图或模拟盘核对，经核实无误后，由值班人签字。

②操作前首先核对将要操作设备的名称、编号和位置，操作时由监护人唱票，操作人应复诵一遍，监护人认为复诵正确，即发出“对”或“操作”的命令。

操作人方可进行操作。

每操作完一项，立即在本操作项目前做“√”的标记。

③操作时要严格按照操作票的顺序进行，严禁漏操作或重复操作。

④全部操作完成后，填写终了时间，并做好“已执行”的标记。

⑤操作中发生疑问时，应停止操作，立即向值班调度员(下令人)或站长报告，弄清后再继续操作。

切不可擅改操作票。

(2)操作监护操作监护就是由专人监护操作人操作的正确性和人身安全，一旦发生错误操作或危及人身安全时，能及时给予纠正和制止。

在操作中对监护人有如下要求：①监护人应由有经验的人员担任。

②监护人在操作前应协助操作人检查在操作中使用的安全用具，审核操作票等。

③监护人必须在操作现场，始终监护操作人操作的正确性。

不得擅离职守，参与同监护工作无关的事宜。

④每一操作步骤完成后，应检查开关设备的位置，仪表指示，联锁及标示牌等情况是否正确。

⑤设备投入运行后，应检查电压、电流、声音、信号显示、油面等是否正常，(3)送电操作要求①明确工作票或调度指令的要求，核对将要送电的设备，认真填写操作票。

②按操作票的顺序在模拟盘上预演，或与系统接线图核对。

③根据操作需要，穿戴好防护用具。

④按照操作票的要求在监护人的监护下，拆除临时遮栏、临时接地线及标示牌等设施，由电源侧向负荷侧逐级进行合闸送电操作，严禁带地线合闸。

(4)停电操作要求①明确工作票或调度指令的要求，核对将要停电的设备，认真填写操作票。

②按操作票的顺序在模拟盘上预演，或与系统接线图核对。

③根据操作要求，穿戴好防护用具。

④按照操作票的要求在监护人的监护下，由负荷侧向电源侧逐级拉闸操作，严禁带负荷拉刀闸。

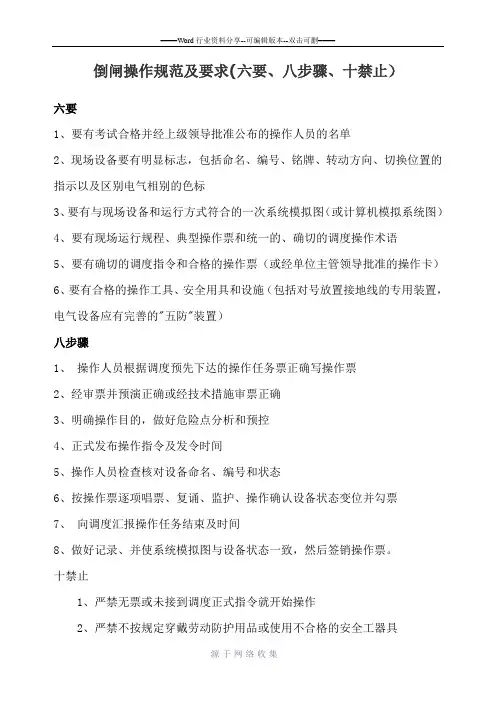

倒闸操作规范及要求(六要、八步骤、十禁止）六要1、要有考试合格并经上级领导批准公布的操作人员的名单2、现场设备要有明显标志，包括命名、编号、铭牌、转动方向、切换位置的指示以及区别电气相别的色标3、要有与现场设备和运行方式符合的一次系统模拟图（或计算机模拟系统图）4、要有现场运行规程、典型操作票和统一的、确切的调度操作术语5、要有确切的调度指令和合格的操作票（或经单位主管领导批准的操作卡）6、要有合格的操作工具、安全用具和设施（包括对号放置接地线的专用装置，电气设备应有完善的"五防"装置）八步骤1、操作人员根据调度预先下达的操作任务票正确写操作票2、经审票并预演正确或经技术措施审票正确3、明确操作目的，做好危险点分析和预控4、正式发布操作指令及发令时间5、操作人员检查核对设备命名、编号和状态6、按操作票逐项唱票、复诵、监护、操作确认设备状态变位并勾票7、向调度汇报操作任务结束及时间8、做好记录、并使系统模拟图与设备状态一致，然后签销操作票。

十禁止1、严禁无票或未接到调度正式指令就开始操作2、严禁不按规定穿戴劳动防护用品或使用不合格的安全工器具3、严禁操作失去监护或监护人越权操作4、严禁操作时不复诵，不核对设备名称、编号、状态5、严禁擅自更改操作票顺序、内容或跳项、漏项操作6、严禁操作过程中未经批准擅自解锁7、严禁拉（合）隔离开关前未确认确无负荷8、严禁未经验电即接地或未检查接地即合隔离开关9、严禁操作时超出权限处理缺陷10严禁雷电时就地倒闸操作为了保证操作的安全、正确，根据倒闸操作的"六要八步骤十禁止"规范及要求，及本所的实际情况，特制订本规范，开闭所值班员在操作中必须严格按照以下要求进行操作。

1、操作人员根据调度预先下达的操作任务票正确写操作票1．1 接爱预发操作任务票由副值及以上人员进行，接受时与调度员互通单位姓名，使用正规的调度术语，详细记录，接受完成后，向调度复诵无误方可结束。

变电站倒闸操作规范化在变电站的运行过程中，倒闸操作是非常常见的事情。

而且，正确的倒闸操作有助于保证变电站的供电安全。

因此，对于变电站工作人员来说，规范化的倒闸操作显得尤为重要。

一、倒闸操作前的准备在进行倒闸操作之前，应该进行充分的准备工作。

具体来说，应该注意以下几点内容：1.确保在倒闸之前进行全站停电。

也就是说，所有的开关要全部切断，以保证人员的人身安全。

2.确认与别的电站或用户之间的传递情况。

如果有传递，则要向下一站干部进行申请，获得同意书并在操作前查验以后再进行操作。

3.倒闸操作前要进行视察，并查看各项设备是否齐全、无误。

4.倒闸操作前要进行积水管理，对于积水严重的地方，在进行倒闸操作之前一定要进行排水处理。

5.操作人员应该穿好防护服，并确认自己已经了解了本次倒闸操作的安全风险，并已经排除了安全隐患。

二、倒闸操作的具体步骤在进行倒闸操作之前，应该熟练掌握以下倒闸操作的具体步骤：1.关闭刀闸架的承压弹簧钩。

2.慢慢拉动刀闸架手柄，直到刀闸架全部移动到相应的位置，同时不要忘记开来电指示器，让人员知晓供电已经正常恢复。

3.询问现场工作人员是否存在其他的承载情况，确认后可以关闭地刀然后交回当班工作人员保管。

4.将刀闸架手柄归位到闭合位置。

5.归还作业票和工具，然后报告建立人员，以示工作完毕。

三、遇到突发情况的处理在进行倒闸操作的过程中，有时候会遇到突发情况。

面对这种情况，应该及时处理，以保证倒闸操作的顺利进行。

1.在倒闸操作中，如果电源系统突然断电，应该立即切换到备用电源上，确保电站正常运行。

2.在倒闸操作中，如果发现设备出现了异常情况，应该及时停止操作，然后进行维修并排除故障之后再次进行倒闸操作。

3.在倒闸操作中，如果发现有危险情况，例如火灾、漏电等，应该立即采取相应的紧急措施，并及时向上级领导汇报，以便及时处理。

四、倒闸操作的注意事项为了确保倒闸操作的安全性，需要注意以下几点：1.倒闸操作必须由具有正式操作证件的工作人员执行。

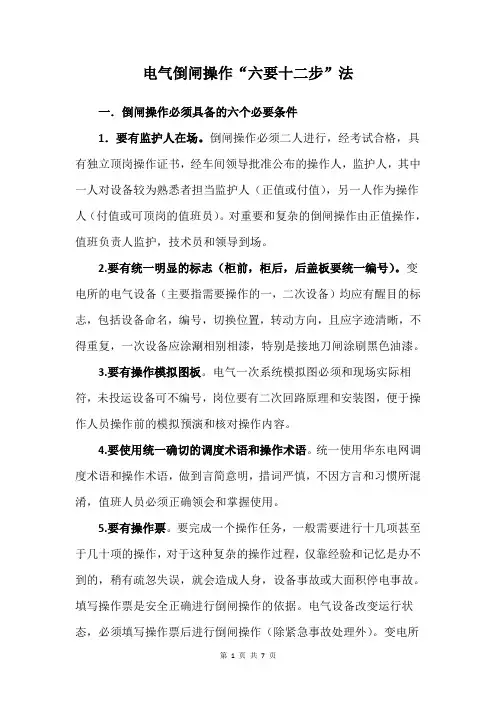

电气倒闸操作“六要十二步”法一．倒闸操作必须具备的六个必要条件1．要有监护人在场。

倒闸操作必须二人进行，经考试合格，具有独立顶岗操作证书，经车间领导批准公布的操作人，监护人，其中一人对设备较为熟悉者担当监护人（正值或付值），另一人作为操作人（付值或可顶岗的值班员）。

对重要和复杂的倒闸操作由正值操作，值班负责人监护，技术员和领导到场。

2.要有统一明显的标志（柜前，柜后，后盖板要统一编号）。

变电所的电气设备（主要指需要操作的一，二次设备）均应有醒目的标志，包括设备命名，编号，切换位置，转动方向，且应字迹清晰，不得重复，一次设备应涂涮相别相漆，特别是接地刀闸涂刷黑色油漆。

3.要有操作模拟图板。

电气一次系统模拟图必须和现场实际相符，未投运设备可不编号，岗位要有二次回路原理和安装图，便于操作人员操作前的模拟预演和核对操作内容。

4.要使用统一确切的调度术语和操作术语。

统一使用华东电网调度术语和操作术语，做到言简意明，措词严慎，不因方言和习惯所混淆，值班人员必须正确领会和掌握使用。

5.要有操作票。

要完成一个操作任务，一般需要进行十几项甚至于几十项的操作，对于这种复杂的操作过程，仅靠经验和记忆是办不到的，稍有疏忽失误，就会造成人身，设备事故或大面积停电事故。

填写操作票是安全正确进行倒闸操作的依据。

电气设备改变运行状态，必须填写操作票后进行倒闸操作（除紧急事故处理外）。

变电所应根据“调度操作任务的形式及其内容”的要求，拟订典型操作票或操作卡，作为值班人员拟写操作票的参考。

6.要有安全保护用具。

变电所现场必须配备必要的操作工具，安全用具，如验电器，绝缘棒，绝缘档板，绝缘手套，绝缘靴和各种安全告示牌，接地线等。

接地线均应编号，固定存放位置，且对号入座便于检查核对。

二.倒闸操作必须遵循的十二个步骤1.发布预令和接收任务。

属于有计划安排的倒闸操作，要求调度值班员下达操作预令，给现场值班人员有充分的操作准备工作。

调度员在预发操作令时应说明“预发操作任务”，讲明操作的目的和意图，操作内容及预定的操作时间，以示与正式发布的操作命令相区别。

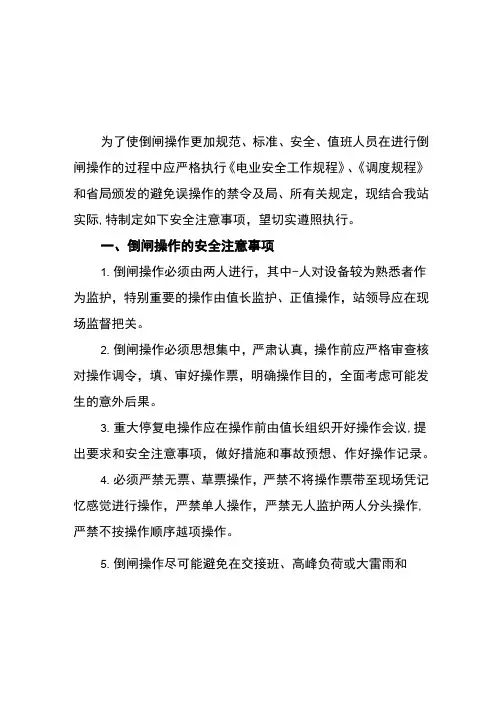

为了使倒闸操作更加规范、标准、安全、值班人员在进行倒闸操作的过程中应严格执行《电业安全工作规程》、《调度规程》和省局颁发的避免误操作的禁令及局、所有关规定，现结合我站实际,特制定如下安全注意事项，望切实遵照执行。

一、倒闸操作的安全注意事项1.倒闸操作必须由两人进行，其中-人对设备较为熟悉者作为监护，特别重要的操作由值长监护、正值操作，站领导应在现场监督把关。

2.倒闸操作必须思想集中，严肃认真，操作前应严格审查核对操作调令，填、审好操作票，明确操作目的，全面考虑可能发生的意外后果。

3.重大停复电操作应在操作前由值长组织开好操作会议,提出要求和安全注意事项，做好措施和事故预想、作好操作记录。

4.必须严禁无票、草票操作，严禁不将操作票带至现场凭记忆感觉进行操作，严禁单人操作，严禁无人监护两人分头操作,严禁不按操作顺序越项操作。

5.倒闸操作尽可能避免在交接班、高峰负荷或大雷雨和雷电时进行。

6.倒闸操作前必须对所需使用的安全工器具进行检查，即：接地线无松股、螺丝紧固、绝缘手套、绝缘靴无破损漏气、验电器声光正常，所有安全工器具无到期未试现象。

7.倒闸操作时必须穿戴工作服、安全帽、绝缘手套，雨天应穿绝缘靴。

8.倒闸操作涉及到系统方式改变时,应考虑负荷分配及继电保护的配合,继保及自动装置的停用或投入应根据调度命令进行。

9.断路器的操作试验必须在相邻运行设备作好防误操作措施的情况下进行。

10.倒闸操作中不得发生通过电压互感器或电力变压器返送电。

11.电压互感器的操作：投运时应先合一次侧刀闸，后合二次快分开关和装上计量保险，停运时顺序相反，电压互感器的停用应防止反充电及保护及自动装置拒动或误动。

12.隔离刀闸的操作：送电时，先合电源侧，后合负荷侧，然后合开关，停电时顺序相反。

13.两个电源并解列或主变压器并解列操作,不得使用隔离刀闸进行。

14.W除主变电压器时，应先停负荷侧，后侧电源侧，投入时顺序相反。

15.带重动或电压切换继电器的隔离刀闸合上或拉开后应检查相应继电器(信号灯)的动作情况。

1 倒闸操作基本条件（简称六要）1.1 要有考试合格并经批准公布的操作人员名单1.1.1 操作人和监护人应经培训考试合格，包括《电力安全工作规程》、《调度规程》和现场运行规程。

1.1.2 操作人员是指经上级部门批准并公布的值长（含副值长，下同）、正值、副值。

1.1.3 两人进行监护操作时，由其中一人对设备较为熟悉者作监护。

副值不得担任操作监护人。

1.1.4 特别重要和复杂的倒闸操作宜由正值操作，值长监护。

1.1.5 跟班实习运行值班人员（指经过现场规程制度学习和现场见习后，已具备一定运行值班素质的新人员）经上级部门批准后，允许在操作人、监护人双重监护下进行简单的操作。

1.2 要有明显的设备现场标志和相别色标1.2.1 所有电气设备（包括五小箱）均必须有规范、醒目的命名标志。

1.2.2 现场一次设备要有相应调度命名的设备名称和编号。

1.2.3 现场一次设备应有相别色标，闸刀操作部件上应有转动方向，接地闸刀机械操作杆上应有黑色标志。

1.2.4 现场二次转换开关、电流切换端子、切换片等应有切换位置指示。

1.2.5 现场需要操作的一、二次设备命名应与现场运行规程、典型操作票内命名相一致。

1.2.6 同屏上有两个及以下单元（回路），应标明该单元（回路）名称；多单元（回路）的可标明大名称，屏前、屏后均应标明。

1.2.7 控制KK开关旁应有完整的开关命名，回路（间隔）命名不能替代开关命名。

1.2.8 多单元（回路）控制、保护屏后应有明显分隔线并标明该单元（回路）名称。

1.2.9 控制、保护屏后每一单元（回路）的端子排上方，应标明该单元（回路）名称。

1.3 要有正确的一次系统模拟图1.3.1 变电所控制室应具有与现场设备和运行方式相符的一次系统模拟图板。

1.3.2 集控站应具有与管辖变电所现场设备和运行方式相符的一次系统模拟图板（或计算机模拟系统图，但该系统图应具有模拟操作功能和显示标示牌功能，并与实际一次设备相符）。

变电站倒闸操作知识一、电气设备状态认知基础●运行状态：设备的开关及其两侧的刀闸各有一组在合闸位置（所连接的避雷器、电压互感器无特殊情况均应投入）。

●热备用状态：设备的开关在断开位置，两侧的刀闸各有一组在合闸位置。

●冷备用状态：设备的开关、刀闸均在断开位置，包括变压器的中性点刀闸应在断开位。

其中，开关冷备用状态：开关及开关两侧刀闸均在断开位置。

线路冷备用状态：线路开关及开关两侧刀闸、旁路刀闸、线路PT刀闸均在断开位置（线路PT无刀闸的，则应取下线路PT低压侧熔丝或断开低压侧开关）。

手车开关冷备用状态：手车开关在试验位置。

●检修状态：设备的开关、刀闸均在断开位置，并已装设接地线（或合上接地刀闸），开关和刀闸的操作电源已断开，必要时解除相关继电保护的压板。

其中，开关检修状态：是指开关与两侧刀闸均断开，开关与两侧刀闸的操作、合闸电源熔丝（或空开）断开。

在开关与两侧刀闸间分别装设接地线或合上接地刀闸，检修的开关与刀闸间接有电压互感器时，该互感器的刀闸应断开并取下低压侧熔丝或断开低压侧开关。

若开关柜线路侧仍带电，则该柜出线的第一组线路刀闸也应断开，否则该线路应转检修。

手车开关检修状态：是指手车开关拉出开关柜，锁上柜门并挂“止步，高压危险！”的标示牌。

线路检修状态：是指该线路的开关及其两侧刀闸均断开，开关与两侧刀闸的操作电源熔丝（或空开）均断开，在线路侧装设接地线或合上接地刀闸，并在线路侧刀闸操作把手上悬挂“禁止合闸，线路有人工作”标示牌；如线路侧装有电压互感器时，应将其刀闸断开，并取下低压侧熔丝或断开低压侧开关。

手车式开关的线路检修状态是指手车开关在试验位置，并在开关柜上挂“禁止合闸、线路有人工作”的标示牌，在线路侧装设接地线或合上线路侧接地刀闸；如线路侧装有电压互感器时，应将其刀闸断开，并取下低压侧熔丝或断开低压侧开关。

母线检修状态：是指接在母线上的所有开关、刀闸均断开，开关、刀闸操作电源断开，根据母线长度和有无感应电压等实际情况确定装设足够的接地线（或合上接地刀闸），应取下母线电压互感器低压侧熔丝或断开低压侧开关。

1）应拉合的设备[断路器(开关)、隔离开关(刀闸)、接地刀闸等]，验电，装拆接地线，安装或拆除控制回路或电压互感器回路的保险器，切换保护回路和自动化装置及检验是否确无电压等；
2）拉合设备[断路器(开关)、隔离开关(刀闸)、接地刀闸等]后检查设备的位置；
3）进行停、送电操作时，在拉、合隔离开关(刀闸)、手车式开关拉出、推入前，检查断路器(开关)确在分闸位置；
4）在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况；
5）设备检修后合闸送电前，检查送电范围内接地刀闸已拉开，接地线已拆除。

倒闸操作把“六关”倒闸操作安全倒闸操作把“六关”内容一、操作准备关填写操作票前，操作人员必须明确操作任务、目的、停电范围及运行方式的变更，同时要考虑保护与自动装置相应变化，并将操作中所需的安全工具准备好。

二、操作票填写关填写操作票时，应将操作任务逐项填写在操作任务栏内，操作票原则上由副值填写，正值审查。

遇有重大或复杂的操作，应再由队长审查操作票。

三、接令关接令时，应认真听取调度命令，并复诵无误，调度同意后，方可执行操作。

如操作对系统有关联时，应向调度询问明确，对操作有疑问时，应同调度员共同研究解决。

四、模拟预演关模拟盘上所有元件接线要保持与实际运行方式相符。

根据拟制好的操作票，在模拟盘上预演，核对无误后，再进行操作。

对紧急命令可以不预演，但事后要变更模拟盘位置以符合实际方式。

五、操作监护关操作时，监护人应对操作人连续不断的监护，并能及时纠正操作人的不正确动作。

监护人唱票，操作人核对设备位置，操作时要手指被操作部位的编号重复命令，监护人认为正确后，答以“对”字后操作人方可执行操作。

每操作完一项都要打上“√”。

操作终了记录时间，立即向调度汇报，并在操作票最后一项下面盖“已执行”章，签上操作人、监护人姓名。

操作过程中，严禁做与操作无关的工作，严禁失去监护，单人操作。

六、操作质量检查关1、操作断路器时，应检查指示灯、表计、断路器位置。

2、拉隔离开关时，检查三相应打开，销子要锁好。

合隔离开关时，检查三相要同期，接触要良好，对一经合闸即可送电的隔离开关，要将销子锁好。

3、装设接地线时，接触端应良好，接地点端要牢固，接地点不准用绑线缠绕，不允许用短路线代替接地线。

棒试碰，无火花方可装设接地线。

在对一经合闸即可送电的隔离开关，要将销子锁好。

变电站的倒闸操作1、倒闸操作的基本要求与步骤1.1倒闸操作必须根据值班调度员或值班负责人命令，受令人复诵无误后执行。

发布命令应准确、清晰、使用正规操作术语和设备双重名称，即设备名称和编号。

发令人使用电话发布命令前，应先和受令人互报姓名。

值班调度员发布命令的全过程(包括对方复诵命令)和听取命令的报告时，都要录音并作好记录。

倒闸操作由操作人填写操作票(见附录A)。

单人值班，操作票由发令人用电话向值班员传达，值班员应根据传达，填写操作票，复诵无误，并在“监护人”签名处填入发令人的姓名。

每张操作票只能填写一个操作任务。

1.2停电拉闸操作必须按照断路器(开关)——负荷侧隔离开关(刀闸)——母线侧隔离开关(刀闸)的顺序依次操作，送电合闸操作应按与上述相反的顺序进行。

严防带负荷拉合刀闸。

为防止误操作，高压电气设备都应加装防误操作的闭锁装置(少数特殊情况下经上级主管部门批准，可加机械锁)。

闭锁装置的解锁用具(包括钥匙)应妥善保管，按规定使用，不许乱用。

机械锁要一把钥匙开一把锁，钥匙要编号并妥善保管，方便使用。

所有投运的闭锁装置(包括机械锁)不经值班调度员或值长同意不得退出或解锁。

1.3下列项目应填入操作票内：应拉合的断路器(开关)和隔离开关(刀闸)，检查断路器(开关)和隔离开关(刀闸)的位置，检查接地线是否拆除，检查负荷分配，装拆接地线，安装或拆除控制回路或电压互感器回路的熔断器(保险)，切换保护回路和检验是否确无电压等。

操作票应填写设备的双重名称，即设备名称和编号。

1.4操作票应用钢笔或圆珠笔填写，票面应清楚整洁，不得任意涂改。

操作人和监护人应根据模拟图板或接线图核对所填写的操作项目，并分别签名，然后经值班负责人审核签名。

特别重要和复杂的操作还应由值长审核签名。

1.5开始操作前，应先在模拟图板上进行核对性模拟预演，无误后，再进行设备操作。

操作前应核对设备名称、编号和位置，操作中应认真执行监护复诵制。

发布操作命令和复诵操作命令都应严肃认真，声音宏亮清晰。

变电站倒闸操作规程注意事项（4篇）篇11.操作人员必须经过专业培训，持证上岗，熟知设备特性和操作程序。

2.禁止无票操作，未经许可不得擅自改变设备状态。

3.操作过程中如遇异常，应立即停止并报告，不得盲目处理。

4.保持与调度的通讯畅通，随时汇报操作进度。

5.在雷雨天气或设备带电状态下，不得进行倒闸操作，以防触电事故。

6.操作完成后，需及时更新设备运行记录，确保信息准确无误。

7.注意操作环境的安全，避免在有爆炸性气体或粉尘环境下操作。

8.必须佩戴个人防护装备，如绝缘手套、安全帽等。

9.遵守先断开负荷侧，后断开电源侧的原则，防止反送电。

10.操作过程中，监护人需全程监督，确保操作步骤正确无误。

本规程旨在提供一个基本的操作框架，实际操作中应根据具体情况进行调整，确保操作安全有效。

在执行过程中，应灵活应对可能出现的突发的情况，但始终坚持以安全为首要原则。

篇21.操作人员必须经过专业培训，持有有效操作证，熟知设备特性和操作方法。

2.操作过程中，严格执行唱票-复诵-操作-确认的四步法，确保指令无误。

3.在带电操作时，必须佩戴绝缘手套，穿绝缘鞋，并使用绝缘工具。

4.禁止擅自改变操作票内容，如需变动，应经原签发人同意并重新审核。

5.操作期间，保持通讯畅通，随时关注电网动态，如有异常，立即停止操作并报告。

6.对于复杂操作，应进行模拟预演，确保操作流程无误。

7.注意防止接地短路，正确使用接地线，确保操作安全。

8.操作完成后，及时恢复安全措施，清理现场，确保设备整洁。

以上规程旨在提供指导，具体操作还需结合实际情况和变电站的具体规定执行。

在执行过程中，务必保持警惕，以确保每一次操作的安全和准确。

篇31.操作人员需持证上岗，熟悉设备性能和操作方法。

2.操作前，必须穿戴好防护装备，如绝缘手套、绝缘鞋等。

3.禁止无票操作，操作票未经审核不得执行。

4.操作过程中，保持专注，禁止接打电话、聊天等分散注意力的行为。

5.操作时应先断开负荷侧，后断开电源侧；合闸时顺序相反。

倒闸操作“六把关”一。

接令关1。

调度下达操作命令，必须由监护人和操作人同时接受命令.2.监护人接受命令时应将扩音机和录音机打开,首先报告站名,互通姓名后，由调度说明操作任务。

接令人明确任务后，调度正式下达操作命令，操作人记录命令内容.3.调度下达命令时,接令人要精力集中，随听随复诵给操作人.操作人要随之记录命令内容，不准全部听完再记录。

4.接令终了监护人要按照记录内容,向调度复诵一遍，操作人应在一旁监听。

二.操作票填写关1.每张操作票只能填写一个操作任务；操作票的填写必须使用双编号，按照操作命令的顺序依次填写；不得前后颠倒;字迹应整齐清楚;要用钢笔填写;不得使用铅笔或圆珠笔。

2.操作人写完具体操作步骤后,两人共同对操作票再次审核，操作人如对操作步骤发生疑问时应与监护人共同研究，直到确定无误后两人签字,并填写好开始操作时间，方可进行下步工作。

三.模拟预演关1.操作票拟好后,由监护人手持操作票与操作人共同到模拟图板前，进行模拟预演。

2.在模拟预演时，由监护人按操作票所写内容顺序逐一下令,操作人复诵命令后,进行模拟操作，监护人和操作人均认为无误后,再准备进行实际操作。

四。

操作准备关检查准备好所需安全护具：绝缘手套、绝缘靴、安全帽等。

将操作工具和钥匙放在即将操作的位置。

有装设接地线任务时，应事先将接地端接好。

五。

操作监护关1.倒闸操作必须由两人执行。

监护人不得代替操作人操作，一个操作任务在执行过程中,不得更换监护人或操作人。

2.监护人走在前面,操作人走在后面，到达操作地点后两人应仔细核对设备双重编号和设备位置,确认无误后,操作人应立正姿势注视设备编号及位置，监护人手持操作票、红笔，面对设备站在操作人的右侧，根据操作票上内容高声唱票.3。

操作人得到命令后，眼看设备编号和设备位置，核对所发命令是否正确无误后，接令高声复诵命令内容，并做手势。

4.监护人认为操作人复诵命令及手势正确后应发出“执行”命令，此时操作人方可进行操作。

变电站倒闸操作原则和步骤3.4.1 倒闸操作原则3.4.1.1 总操作原则：1、每次操作前必须在微机防误系统上进行模拟操作，模拟操作无误后，方能继续进行操作，操作中不得随意解除闭锁。

2、所有开关正常操作时，必须进行远方操作，禁止就地操作。

GIS汇控柜及开关柜上的切换把手打至远控位置。

3、热备用状态下，开关的保护运行方式应与运行状态一致。

4、每项操作，均应在综自系统上检查相应变位信号正确，不正常时应查明原因才能进行下一步操作。

5、开关CT工作后应停用相关保护装置，测差流及保护极性（由保护人员进行），合格后方可加用相关保护装置。

6、220kVGIS组合电气设备和10kV小车开关柜操作后无法看到实际位置，可通过设备机械位置指示、电气指示、带电显示装置、仪表及各种遥测、要信等信号的变化来判断。

判断时，应有两个及以上的指示，且所有指示均已同时发生对应变化，才能确认该设备已操作到位。

3.4.1.2 开关操作原则1、开关停电时依次断开开关，拉开线路侧刀闸，母线侧刀闸；送电时操作顺序相反。

2、开关停电时该开关联跳其他开关及保护的压板停用。

3、送电时相应保护投入，重合闸先暂时停用，开关送电正常后按调度令加停用重合闸。

4、电动操作的开关，不允许带有工作电压时利用杠杆等方式进行合闸或就地操作合闸按钮合闸，以避免当合于故障线路时引起开关损坏和危及人身安全。

5、操作机构失灵的开关，禁止投入运行。

6、220kV开关、刀闸操作后检查的具体项目：检查220kV开关确已断开：220kV开关断开后，应检查开关机械指示在分位、汇控柜上开关位置指示灯灭、遥测三相电流为零、遥信变位为分位。

检查220kV开关确已合上：220kV开关断合上，应检查开关机械指示在合位、汇控柜上开关位置指示灯亮、遥测三相电流、遥信变位为合位。

检查220kV刀闸确已拉开：220kV开关拉开后，应检查刀闸机械指示在分位、汇控柜上该刀闸位置指示灯灭、遥信变位为分位。
