电控柴油发动机常用传感器类型 、结构、工作原理

【⼤汇总】你想要的传感器参数及针脚定义，这下全给你！导读传感器(英⽂名称:transducer/sensor)是⼀种检测装置，能感受到被测量的信息，并能将感受到的信息，按⼀定规律变换成为电信号或其他所需形式的信息输出，以满⾜信息的传输、处理、存储、显⽰、记录和控制等要求。

今天咱们就从传感器的原理、参数、针脚定义来看⼀下柴油车常⽤的传感器吧~01氮氧传感器以潍柴-国六为例：（1）氮氧传感器原理：①在露点检测完成后，传感器开始加热到800℃；②含有NO、NO2、H2O、O2的排⽓进⼊传感器的第⼀个⼯作腔；③第⼀个⼯作腔内有⼀个氧泵电极（lPO），在该氧泵上加上⼀定电压，⾸先去除废⽓中较⼤部分的氧⽓，同时将废⽓中NO2转化为NO；④燃烧可燃⽓体，并将剩余极少数O2移到第⼆⼯作腔中；⑤在辅助电极（IP1）的作⽤下，剩余O2被全部移除；⑥在测量电极（D3）的作⽤下，第⼆⼯作腔内的NO发⽣还原反应，⽣成N2和O2；根据分解产⽣的O2的含量即可计算出排⽓中NOx的含量。

（2）氮氧传感器参数：量程范围：0-1500ppm测量精度：0-100ppm：+/-10ppm100-500ppm：+/-10％501-1500ppm：+/-15％（3）氮氧传感器针脚定义：02⼤⽓压⼒传感器以锡柴为例：（1）⼤⽓压⼒传感器原理：作⽤：通过测量进⽓压⼒、温度和湿度，来修正空燃⽐。

安装要求：安装在空⽓滤清器和增压器之间的空⽓管路上。

（2）⼤⽓压⼒传感器参数：内置湿度、温度、压⼒传感器⼯作环境温度：-40~105℃安装螺栓：2xM6x1拧紧⼒矩：最⼤3.3N·M（3）传感器针脚定义:03EGR阀以锡柴4DB 为例：（1）EGR阀参数：电压：5v驱动形式：H桥开度：默认全关⼯作温度：5~35℃湿度范围：45~85％压⼒范围：96~106KPa流量：1600±160L/min泄漏量：＜7L/min传感器出现问题，油温、⽔温、油门、进⽓压⼒......都需要测量信号，但⼀个⼀个的测量费时还费⼒？别着急，A203万⽤传感器快速判断线路/传感器故障，解决你所有的忧虑，现任意购买 3本书籍（从18本维修书籍中任选），即送 A203万⽤传感器 + AS207断路测试仪⼀套哦，所以还在等什么？（点击上⽅图⽚⽴即抢购）（3）EGR阀针脚定义:以H桥⽅式驱动，默认为全关。

高压共轨电控柴油机控制结构和原理∙作者：∙来源：∙时间：2009-05-15∙浏览：内容简介：发动机管理系统的核心功能由电控单元来实现。

传感器为EDC电控单元提供发动机的当前工况信息，电控单元对传感器的信号进行分析以后，根据预定的控制策略对执行器发出控制信号，控制喷油量、喷油始点、增压压力、废气再循环和电热塞系统。

发动机管理系统的核心功能由电控单元来实现。

传感器为EDC电控单元提供发动机的当前工况信息，电控单元对传感器的信号进行分析以后，根据预定的控制策略对执行器发出控制信号，控制喷油量、喷油始点、增压压力、废气再循环和电热塞系统。

一喷油量控制系统EDC电控单元图EDC电控单元分析发动机转速、加速踏板位置和冷却水温等传感器的信号，确定所需喷油量，并发相应控制信号给喷油泵中的油量调节器。

通过安装在油量调节器上的活塞位移传感器的反馈，实现油量的闭环控制。

在空气量不够的情况下为了避免黑烟，要根据烟度限制MAP图限制油量。

柴油机高压共轨喷油量控制系统组成结构图二喷油定时控制系统喷油始点影响发动机起动性能、燃油经济性和排放性能。

EDC电控单元通过喷油量、发动机转速和冷却水温等信号确定最优喷油始点，给喷油泵中的喷油始点控制阀发出相应的控制信号。

三增压压力控制系统柴油机电控增压系统图控制单元根据进气管压力传感器、进气管温度传感器和海拔传感器等信号确定增压压力控制电信号，传给增压压力控制阀。

增压压力控制阀把电信号转化成真空度信号，传给废气涡轮增压器上的增压压力调节阀，控制增压压力沿理想的特性曲线运行。

四废气再循环控制系统在控制单元内，存有EGR特性曲线，它包括发动机各工况点所需的空气量。

控制单元利用空气流量传感器的信号，把实际进气量与标定进气量进行比较，为补偿这个差值，对EGR 控制阀发出相应的控制电信号。

EGR控制阀把电信号转化成真空度信号传给EGR阀，改变EGR 阀的开度，控制废气再循环率。

电控柴油机废气再循环（EGR）废气再循环（EGR）是为了减少排气中的氮氧化物。

柴油发电机组控制系统工作原理1.监测系统：柴油发电机组控制系统通过传感器和监测设备对发电机组的各个参数进行监测。

这些参数包括发动机的转速、冷却水温度、机油压力、燃油压力、电压、电流等。

监测系统会实时监测这些参数的数值，并将其反馈给控制系统进行处理和判断。

2.控制系统：控制系统是柴油发电机组控制系统的核心部分。

它根据监测系统反馈的参数来控制发电机组的运行状态。

控制系统包括发动机控制器和发电机控制器两个部分。

-发动机控制器：发动机控制器负责监测和控制发动机的运行状态。

它根据监测系统反馈的参数来调整发动机的转速、冷却水温度、机油压力、燃油压力等。

发动机控制器还可以实现发动机的自动启停、负载平衡、燃油控制等功能，以保证发动机的稳定运行。

-发电机控制器：发电机控制器负责监测和控制发电机的工作状态。

它可以实时监测电压、电流、频率等参数，并根据设定值来调整发电机的输出电压和频率。

发电机控制器还可以实现自动切换、自动同步、自动负载共享等功能，以保证发电机组的稳定输出。

3.保护系统：保护系统是柴油发电机组控制系统的重要组成部分。

它负责对发电机组进行各种保护措施，以避免发电机组的损坏和事故发生。

保护系统包括温度保护、压力保护、过载保护、短路保护、缺相保护等。

当发电机组的一些参数超过设定值时，保护系统会发出警报并采取相应的措施，如自动停机、切断负载等，以保护发电机组的安全运行。

4.远程监控和管理：柴油发电机组控制系统还可以实现远程监控和管理。

通过网络连接，可以将发电机组的实时参数和状态传输到远程监控中心，并实现对发电机组的远程监控和管理。

远程监控和管理系统可以对发电机组进行远程调试、故障诊断、数据分析等，以提高发电机组的运行效率和可靠性。

总的来说，柴油发电机组控制系统通过监测、控制、保护和远程管理等功能，实现对发电机组的全面控制和管理，以保证发电机组的安全、高效运行。

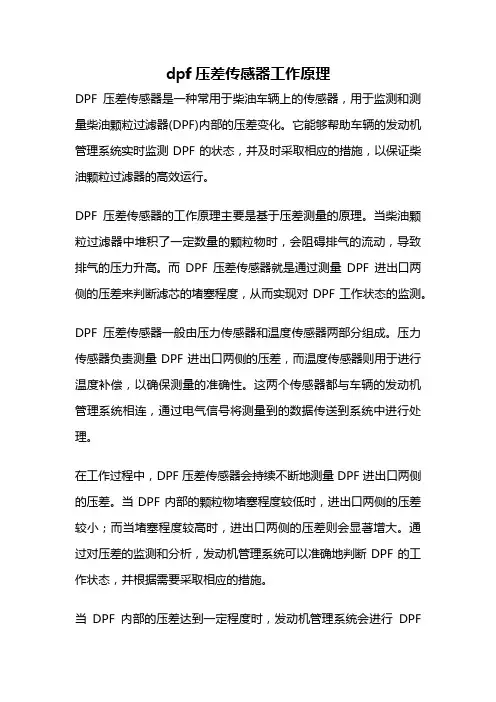

dpf压差传感器工作原理DPF压差传感器是一种常用于柴油车辆上的传感器，用于监测和测量柴油颗粒过滤器(DPF)内部的压差变化。

它能够帮助车辆的发动机管理系统实时监测DPF的状态，并及时采取相应的措施，以保证柴油颗粒过滤器的高效运行。

DPF压差传感器的工作原理主要是基于压差测量的原理。

当柴油颗粒过滤器中堆积了一定数量的颗粒物时，会阻碍排气的流动，导致排气的压力升高。

而DPF压差传感器就是通过测量DPF进出口两侧的压差来判断滤芯的堵塞程度，从而实现对DPF工作状态的监测。

DPF压差传感器一般由压力传感器和温度传感器两部分组成。

压力传感器负责测量DPF进出口两侧的压差，而温度传感器则用于进行温度补偿，以确保测量的准确性。

这两个传感器都与车辆的发动机管理系统相连，通过电气信号将测量到的数据传送到系统中进行处理。

在工作过程中，DPF压差传感器会持续不断地测量DPF进出口两侧的压差。

当DPF内部的颗粒物堵塞程度较低时，进出口两侧的压差较小；而当堵塞程度较高时，进出口两侧的压差则会显著增大。

通过对压差的监测和分析，发动机管理系统可以准确地判断DPF的工作状态，并根据需要采取相应的措施。

当DPF内部的压差达到一定程度时，发动机管理系统会进行DPF再生操作。

DPF再生是通过提高排气温度，将积聚在DPF中的颗粒物烧毁，以恢复滤芯的通透性。

而DPF压差传感器的作用就是实时监测DPF的压差变化，以确保再生操作的有效进行。

除了监测DPF的工作状态外，DPF压差传感器还可以帮助发动机管理系统进行故障诊断。

当传感器本身发生故障时，系统会通过故障码来提示车主或维修人员进行相应的检修和维修。

这样可以及时发现并解决传感器的故障问题，以保证柴油颗粒过滤器的正常运行。

DPF压差传感器是一种重要的传感器，它通过测量DPF进出口两侧的压差变化，实现对柴油颗粒过滤器的状态监测和故障诊断。

它的工作原理简单明了，通过与发动机管理系统的配合，可以帮助车辆保持良好的排放性能和燃油经济性。

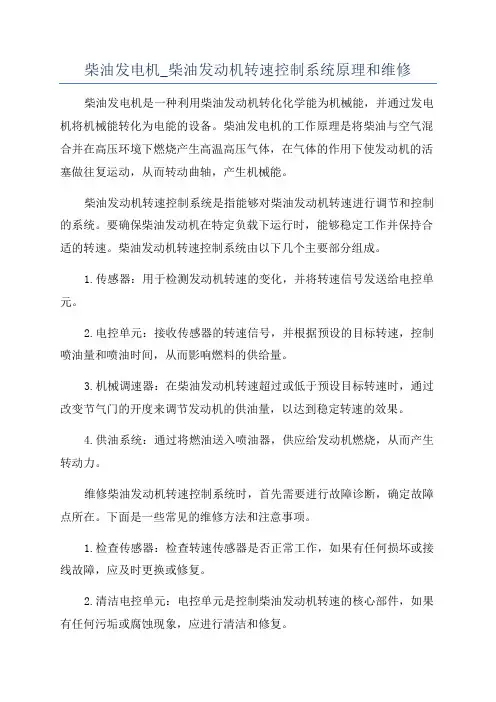

柴油发电机_柴油发动机转速控制系统原理和维修柴油发电机是一种利用柴油发动机转化化学能为机械能，并通过发电机将机械能转化为电能的设备。

柴油发电机的工作原理是将柴油与空气混合并在高压环境下燃烧产生高温高压气体，在气体的作用下使发动机的活塞做往复运动，从而转动曲轴，产生机械能。

柴油发动机转速控制系统是指能够对柴油发动机转速进行调节和控制的系统。

要确保柴油发动机在特定负载下运行时，能够稳定工作并保持合适的转速。

柴油发动机转速控制系统由以下几个主要部分组成。

1.传感器：用于检测发动机转速的变化，并将转速信号发送给电控单元。

2.电控单元：接收传感器的转速信号，并根据预设的目标转速，控制喷油量和喷油时间，从而影响燃料的供给量。

3.机械调速器：在柴油发动机转速超过或低于预设目标转速时，通过改变节气门的开度来调节发动机的供油量，以达到稳定转速的效果。

4.供油系统：通过将燃油送入喷油器，供应给发动机燃烧，从而产生转动力。

维修柴油发动机转速控制系统时，首先需要进行故障诊断，确定故障点所在。

下面是一些常见的维修方法和注意事项。

1.检查传感器：检查转速传感器是否正常工作，如果有任何损坏或接线故障，应及时更换或修复。

2.清洁电控单元：电控单元是控制柴油发动机转速的核心部件，如果有任何污垢或腐蚀现象，应进行清洁和修复。

3.检查机械调速器：检查机械调速器是否能够正常工作，并根据需要进行调整和维修。

4.检查供油系统：检查供油系统是否畅通无阻，燃油是否干净，确保柴油发动机能够获得正常的燃油供给。

此外，为了保持柴油发动机的长期稳定运行，还需要定期进行维护和保养。

以下是一些建议。

1.定期更换机油和机滤：柴油发动机的机油和机滤应定期更换，以保持发动机的润滑和冷却性能。

2.清洁冷却器：柴油发动机的冷却器容易积聚污垢，应定期清洁，以确保发动机的散热效果。

3.定期检查和维修机械件：定期检查和维修柴油发动机的机械部件，例如曲轴、连杆、活塞等，以确保其正常运转。

第二章柴油机电子控制系统第一节柴油机电子控制系统的组成及工作原理一、柴油机电子控制系统的组成柴油机电子控制系统由信号输入装置、电子控制单元ECU和执行器三部分组成。

1、信号输入装置（1）加速踏板位置传感器用来检测加速踏板的位置，此信号输入ECU后与转速信号共同决定柴油机的喷油量及喷油提前角，是柴油机电子控制系统的主要控制信号。

（2）转速传感器，曲轴位置传感器用来检测发动机转速或曲轴位置，与加速踏板位置传感器共同决定喷油量和喷油提前角，是柴油机电控系统的主要控制信号。

（3）泵角传感器：检测喷油泵凸轮轴转角，与曲轴位置传感器配合共同控制喷油量，并保证在喷油正时改变时不影响喷油量。

（4）着火正时传感器：检测燃烧室开始燃烧的时刻，修正喷油正时。

（5）冷却液温度传感器检测发动机水温修正喷油量及喷油正时。

（6）进气温度传感器：检测进气温度，修正喷油量及喷油正时。

（7）进气压力传感器：检测进气压力，以修正喷油量及喷油正时。

（8）溢流环位置传感器：检测溢流控制电磁铁的电枢位置，以反馈控制溢流环的位置。

（9）正时活塞位置传感器：检测电子控制正时器正时活塞的位置，将喷油正时提前量信号输入ECU。

（10）控制杆位置传感器：检测电子控制柱塞式喷油泵调速器中控制杆的位置，将燃油喷射量的增减信号反馈给电脑。

（11）控制套筒位置传感器：检测电子控制分配式喷油泵调速器中控制套筒位置，将燃油喷射量的增减信号反馈给ECU。

（12）E/G开关：发动机点火开关信号，向ECU输入发动机工作状态信号。

（13）A/C开关向ECU输入空调工作信号，是怠速控制信号之一。

（14）动力转向油压开关：检测动力转向管路油压的变化，是怠速控制信号之一。

（15）空档起动开关：向ECU输入自动变速器是否处于空档位置信号，是怠速控制信号之一。

2、电子控制单元ECU是一个综合控制装置，具有如下功能：（16）接受传感器或其他装置输入的信息，给传感器提供参考基准电压：2V 、5V、9V、12V。

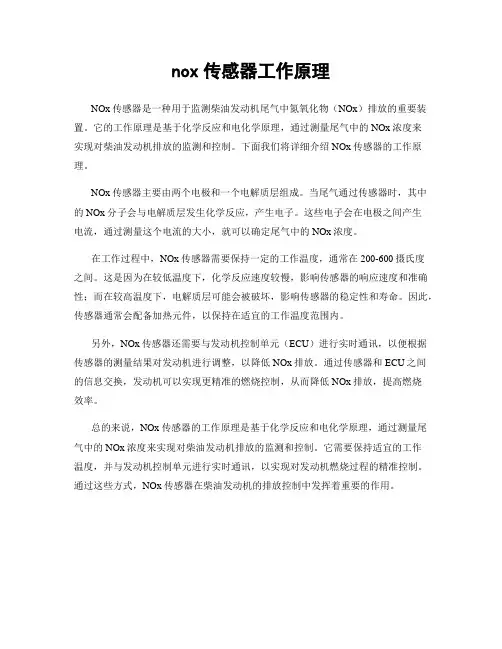

nox传感器工作原理
NOx传感器是一种用于监测柴油发动机尾气中氮氧化物（NOx）排放的重要装置。

它的工作原理是基于化学反应和电化学原理，通过测量尾气中的NOx浓度来
实现对柴油发动机排放的监测和控制。

下面我们将详细介绍NOx传感器的工作原理。

NOx传感器主要由两个电极和一个电解质层组成。

当尾气通过传感器时，其中的NOx分子会与电解质层发生化学反应，产生电子。

这些电子会在电极之间产生
电流，通过测量这个电流的大小，就可以确定尾气中的NOx浓度。

在工作过程中，NOx传感器需要保持一定的工作温度，通常在200-600摄氏度
之间。

这是因为在较低温度下，化学反应速度较慢，影响传感器的响应速度和准确性；而在较高温度下，电解质层可能会被破坏，影响传感器的稳定性和寿命。

因此，传感器通常会配备加热元件，以保持在适宜的工作温度范围内。

另外，NOx传感器还需要与发动机控制单元（ECU）进行实时通讯，以便根据传感器的测量结果对发动机进行调整，以降低NOx排放。

通过传感器和ECU之间
的信息交换，发动机可以实现更精准的燃烧控制，从而降低NOx排放，提高燃烧
效率。

总的来说，NOx传感器的工作原理是基于化学反应和电化学原理，通过测量尾气中的NOx浓度来实现对柴油发动机排放的监测和控制。

它需要保持适宜的工作
温度，并与发动机控制单元进行实时通讯，以实现对发动机燃烧过程的精准控制。

通过这些方式，NOx传感器在柴油发动机的排放控制中发挥着重要的作用。

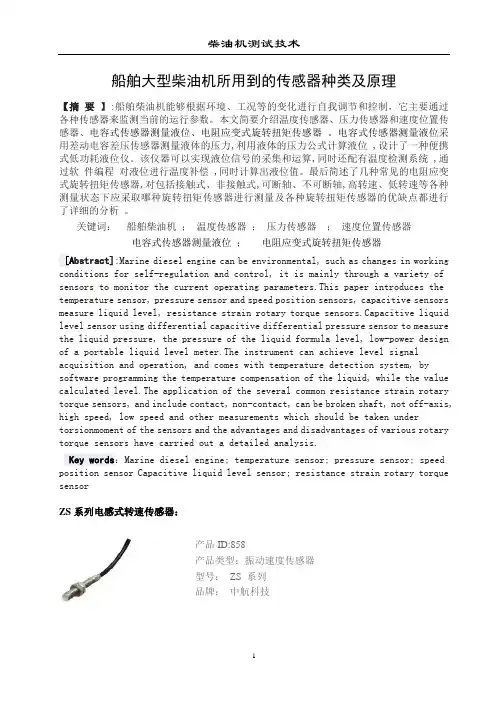

船舶大型柴油机所用到的传感器种类及原理【摘要】:船舶柴油机能够根据环境、工况等的变化进行自我调节和控制，它主要通过各种传感器来监测当前的运行参数。

本文简要介绍温度传感器、压力传感器和速度位置传感器、电容式传感器测量液位、电阻应变式旋转扭矩传感器。

电容式传感器测量液位采用差动电容差压传感器测量液体的压力,利用液体的压力公式计算液位 ,设计了一种便携式低功耗液位仪。

该仪器可以实现液位信号的采集和运算,同时还配有温度检测系统 ,通过软件编程对液位进行温度补偿 ,同时计算出液位值。

最后简述了几种常见的电阻应变式旋转扭矩传感器,对包括接触式、非接触式,可断轴、不可断轴,高转速、低转速等各种测量状态下应采取哪种旋转扭矩传感器进行测量及各种旋转扭矩传感器的优缺点都进行了详细的分析。

关键词：船舶柴油机；温度传感器；压力传感器；速度位置传感器电容式传感器测量液位；电阻应变式旋转扭矩传感器[A bstract]:Marine diesel engine can be environmental, such as changes in working conditions for self-regulation and control, it is mainly through a variety of sensors to monitor the current operating parameters.This paper introduces the temperature sensor, pressure sensor and speed position sensors, capacitive sensors measure liquid level, resistance strain rotary torque sensors.Capacitive liquid level sensor using differential capacitive differential pressure sensor to measure the liquid pressure, the pressure of the liquid formula level, low-power design of a portable liquid level meter.The instrument can achieve level signal acquisition and operation, and comes with temperature detection system, by software programming the temperature compensation of the liquid, while the value calculated level.The application of the several common resistance strain rotary torque sensors, and include contact, non-contact, can be broken shaft, not off-axis, high speed, low speed and other measurements which should be taken under torsionmoment of the sensors and the advantages and disadvantages of various rotary torque sensors have carried out a detailed analysis.Key words：Marine diesel engine; temperature sensor; pressure sensor; speed position sensor Capacitive liquid level sensor; resistance strain rotary torque sensorZS系列电感式转速传感器：产品ID:858产品类型：振动速度传感器型号：ZS 系列品牌：中航科技＞特点ZS 系列电感式转速传感器采用一体化结构设计，内藏高精密电子电路，灵敏度高、安装距离远、使用方便。

柴油机电控油路工作原理
柴油机电控油路工作原理如下：
1. 油泵工作原理：柴油机电控油路中的油泵主要负责向高压油管提供高压燃油。

油泵内部有一个活塞，活塞上连接着一根连杆，连杆与凸轮轴相连。

当凸轮轴转动时，连杆就会推动活塞来回运动，从而产生高压。

2. 高压油管工作原理：高压油管是将高压燃油传输到喷油器的管道。

高压油管内部有一个压力调节阀，通过调节阀的开关来控制燃油喷射时间和喷射量。

3. 喷油器工作原理：喷油器是柴油机中负责将燃油喷到气缸内部的部件。

喷油器内部有一个喷油嘴，当高压油进入喷油器时，喷油嘴会打开，将燃油以细小的液滴形式喷入气缸中，与压缩空气混合并燃烧。

4. 控制单元工作原理：柴油机电控油路中的控制单元接收来自传感器的信号，通过计算和判断，决定喷油器的喷油时间和喷油量。

控制单元会周期性地发送信号给高压油泵，调节油泵的工作状态。

5. 传感器工作原理：柴油机电控油路中的传感器负责检测柴油机的各种工作参数，例如转速、负荷、温度等。

传感器会将检测到的参数信号传输给控制单元，用于计算控制喷油器的工作条件。

通过以上各部件的协调工作，柴油机电控油路能够实现精确的燃油喷射控制，以提高燃油的利用率、降低排放和保证柴油机的正常工作。

国六柴油压差传感器工作原理
国六柴油压差传感器是用于监测柴油发动机排放系统中的颗粒物捕捉装置(DPF)的压差情况。

其工作原理主要包括以下几个
步骤：
1. 压差检测：传感器首先检测柴油发动机排气系统中的前后压力差异。

在正常情况下，前后压力差是较小的，表示DPF内
的颗粒物被顺利捕捉。

2. 传感器原理：国六柴油压差传感器一般采用压电传感器原理。

当压差发生并超过设定阈值时，传感器内部的压电元件会产生相应的电荷输出。

3. 电信号处理：传感器输出的电荷信号通过电路进行放大、滤波和转换，最终转化为与压差相关的电压或电流信号。

4. 数据反馈：传感器输出的电信号经过处理后，将其发送给发动机控制单元(ECU)，以供发动机控制系统进行进一步判断和
处理。

5. 报警与维护：当压差超过设定的阈值或出现故障时，传感器会向车辆的仪表盘或发动机控制系统发送警告信号，提示驾驶员进行维护或修理。

通过国六柴油压差传感器的工作原理，车辆的发动机控制系统可以及时监测和控制DPF的工作状态，保证柴油发动机的排
放符合国六排放标准。

电控柴油喷射系统的组成和工作原理篇一：嘿，朋友！你知道吗？电控柴油喷射系统就像是汽车的“心脏起搏器”，对发动机的性能起着至关重要的作用！今天咱就来好好唠唠它的组成和工作原理。

先来说说这电控柴油喷射系统的组成部分，就像一个乐队里的各种乐器，各司其职，配合默契。

有传感器，这玩意儿就像汽车的“眼睛”和“耳朵”，时刻感知着发动机的各种状态，比如转速啦、温度啦、压力啦等等。

还有电子控制单元，那可是整个系统的“大脑”，接收传感器传来的信息，然后迅速做出决策。

还有执行器，好比是“手脚”，按照“大脑”的指令去精准执行喷油动作。

这传感器里面，有检测发动机转速的，你想想，如果连发动机转多快都不知道，那怎么能控制好喷油呢？还有检测进气量的，就好像人吃饭得知道自己吃了多少一样，进气量可是个关键数据。

还有检测油温、水温的，温度不合适，那发动机也会“闹脾气”的呀！再说这电子控制单元，那可真是个聪明的“家伙”！它不停地处理着海量的数据，快速计算，迅速给出喷油的最佳时机和喷油量。

这得多厉害呀，难道不比我们做数学题的时候算得快多了？执行器呢，就乖乖地听从电子控制单元的指挥。

该什么时候喷油，喷多少油，一点都不能马虎。

这就像士兵听从将军的命令，冲锋陷阵，毫不迟疑。

那这电控柴油喷射系统是怎么工作的呢？咱来打个比方，这就好比做饭。

传感器是采购员，把各种食材的情况告诉“大厨”——电子控制单元。

“大厨”根据这些信息，决定放多少盐、多少油，什么时候下锅。

然后执行器就是那炒菜的手，按照“大厨”的吩咐，精准操作。

比如说，当发动机转速突然加快，传感器马上感觉到了，告诉电子控制单元：“嘿，转速变快啦！”电子控制单元就会说：“那赶紧多喷点油！”执行器立马行动，增加喷油量，让发动机有足够的动力。

再比如，天气很冷，油温、水温都很低，传感器又报告了：“冷啊，不好干活！”电子控制单元就会调整喷油策略，让发动机能顺利启动和运行。

你说这是不是很神奇？想想看，如果没有这么精准的电控柴油喷射系统，发动机能高效工作吗？能又省油又有力吗？总之，电控柴油喷射系统就是汽车发动机的得力助手，让发动机性能更出色，更节能环保。

电控柴油喷射系统的工作原理1. 引言1.1 概述电控柴油喷射系统是一种先进的发动机燃油供应系统，它利用电子控制单元来调节和精确控制喷油量和喷射时间，以实现更高效的燃烧过程。

在传统的机械式喷油系统中，燃油通过高压泵产生的压力进入喷孔，然后通过喷嘴雾化成微小颗粒进行喷射。

然而，由于机械系统受到摩擦和机械部件磨损的影响，无法精确地控制喷油参数，从而导致了燃烧效率和动力性能的损失。

相比之下，电控柴油喷射系统使用电子控制单元（ECU）对压力、时间和数量等参数进行实时监测和调整。

这种精确的控制使得燃油能够以更合适的方式注入到汽缸中，并在不同负载条件下提供最佳性能。

1.2 文章结构本文将分为以下几个部分进行介绍：引言：对电控柴油喷射系统进行概述，并说明文章结构。

电控柴油喷射系统概述：介绍该系统的组成部分，包括喷油器和控制单元，并对其工作原理进行简要说明。

电控柴油喷射系统的工作过程：详细描述感应阶段、压力供给阶段和喷油阶段这三个关键步骤，并解释其在系统中的作用。

电控柴油喷射系统的优势和应用领域：探讨该系统相比传统机械式喷油系统的优势，如提高燃烧效率和动力性能，减少排放物和节约燃料。

同时介绍了在哪些领域中广泛应用此技术。

结论：总结本文内容，并提出未来发展的方向。

1.3 目的本文旨在向读者详细介绍电控柴油喷射系统的工作原理。

通过深入剖析每个阶段的功能和作用，读者将了解到该系统是如何实现精准控制燃油注入过程以提高发动机性能及环境表现。

同时，文章还将重点突出该技术在不同应用领域中的价值与意义。

2. 电控柴油喷射系统概述2.1 喷油器组成电控柴油喷射系统由多个组件组成，其中最重要的组件之一是喷油器。

喷油器包括一个注油泵、一个高压供应装置和多个喷嘴。

注油泵负责将柴油从燃料箱中抽取，并提供足够的压力以供应给喷嘴。

高压供应装置用于增加柴油的压力，以确保在喷嘴开启时能够形成精细的雾化燃料。

2.2 控制单元介绍电控柴油喷射系统还配备了一个控制单元，通常称为ECU（Engine Control Unit）。

柴油发动机工作原理柴油发动机工作原理柴油发动机是一种内燃机，使用压缩点火的方式将燃料点燃。

它是现代交通工具中最常用的发动机类型之一。

本文将介绍柴油发动机的工作原理。

1. 原理概述柴油发动机的工作原理基于压缩燃烧。

其主要过程包括：进气、压缩、燃烧和排气。

2. 进气柴油发动机通过进气门吸入空气。

进气门的开启和关闭由凸轮轴控制。

当活塞下行时，气门打开，使空气进入气缸。

3. 压缩当活塞上行时，气缸内的空气被压缩。

柴油发动机具有较高的压缩比，通常在15:1到22:1之间。

高压缩比有助于提高燃烧效率和发动机功率。

4. 燃烧柴油发动机使用喷油器将燃油喷入气缸。

喷油器通过高压燃油供给系统提供燃油。

当燃油喷入高压、高温的气缸内时，由于压缩的空气温度较高，燃油会迅速蒸发并在气缸内自燃。

5. 排气燃烧后的废气通过气门排出，然后被排气系统引导到大气中。

气缸内的压力下降，活塞下行，进入下一循环。

6. 润滑柴油发动机还需要润滑油来减少活塞及其他机械零件的摩擦。

润滑系统会将润滑油供应到发动机各个润滑点，保持发动机运转的正常状态。

7. 冷却为了保持柴油发动机的温度在合理的范围内，通常需要使用冷却系统来将热量排出。

冷却系统通过水泵将冷却剂循环流过发动机和散热器，使发动机保持恒温。

8. 控制系统柴油发动机的工作过程需要精确的控制。

现代柴油发动机配备了电子控制单元(ECU)和多个传感器，以监测和控制燃油喷射、气门开闭时间、进气量等关键参数，以确保发动机的高效运行。

9. 额外功能柴油发动机还可以配备额外的功能，如涡轮增压器(Turbocharger)和颗粒捕集器(Diesel Particulate Filter, DPF)。

涡轮增压器可以提高进气压力，进而提高燃烧效率；颗粒捕集器则用于捕集和减少柴油发动机产生的颗粒物排放。

结论柴油发动机的工作原理是基于压缩点火的内燃机原理。

通过进气、压缩、燃烧和排气等过程，实现了燃料的高效能利用。

随着电子技术的发展，柴油发动机的控制系统也不断升级，进一步提高了柴油发动机的效率和可靠性。

柴油机调速工作原理
柴油机调速是通过控制燃油供应量来实现的。

调速系统主要包括传感器、执行器和控制单元。

传感器是用于测量发动机转速和负荷的装置，常用的传感器有转速传感器和油门位置传感器。

转速传感器通过感应发动机曲轴上的圆盘，测量曲轴转速。

油门位置传感器则测量油门开度，即供给发动机燃油的多少。

执行器是调整燃油供给量的装置，主要由调速器和喷油器组成。

调速器根据传感器信号控制喷油器的开闭时间，从而调节供给发动机的燃油量。

喷油器负责将调速器控制的燃油喷射到发动机燃烧室中，进行燃烧。

控制单元是调速系统的核心，负责接收传感器信号，并根据设定的工作参数，计算出控制喷油器的开闭时间。

常见的控制单元包括电子控制单元(ECU)和机械式调速器。

调速工作原理如下：当发动机负荷增加时，转速传感器感知到转速下降，传给控制单元的信号也相应下降。

控制单元根据设定的工作参数，计算出新的开闭时间，并通过调速器控制喷油器实时调整燃油供给量，使发动机恢复到设定的转速。

反之，当发动机负荷减小时，调速系统会增加燃油供应量，以维持稳定的转速。

综上所述，柴油机调速是通过传感器测量发动机转速和负荷，
控制单元计算出新的开闭时间，并通过调速器实时调整喷油器的燃油供给量，以实现发动机转速的稳定控制。
