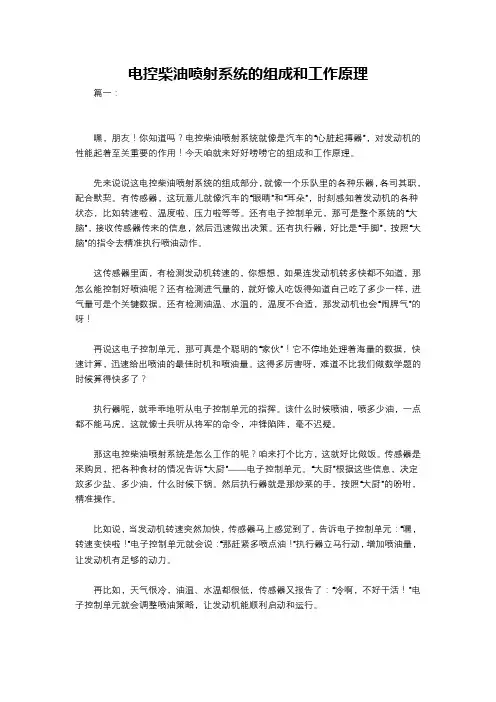

电控柴油喷射系统的组成和工作原理篇一：嘿，朋友！你知道吗？电控柴油喷射系统就像是汽车的“心脏起搏器”，对发动机的性能起着至关重要的作用！今天咱就来好好唠唠它的组成和工作原理。
先来说说这电控柴油喷射系统的组成部分，就像一个乐队里的各种乐器，各司其职，配合默契。
有传感器，这玩意儿就像汽车的“眼睛”和“耳朵”，时刻感知着发动机的各种状态，比如转速啦、温度啦、压力啦等等。
还有电子控制单元，那可是整个系统的“大脑”，接收传感器传来的信息，然后迅速做出决策。
还有执行器，好比是“手脚”，按照“大脑”的指令去精准执行喷油动作。
这传感器里面，有检测发动机转速的，你想想，如果连发动机转多快都不知道，那怎么能控制好喷油呢？还有检测进气量的，就好像人吃饭得知道自己吃了多少一样，进气量可是个关键数据。
还有检测油温、水温的，温度不合适，那发动机也会“闹脾气”的呀！再说这电子控制单元，那可真是个聪明的“家伙”！它不停地处理着海量的数据，快速计算，迅速给出喷油的最佳时机和喷油量。
这得多厉害呀，难道不比我们做数学题的时候算得快多了？执行器呢，就乖乖地听从电子控制单元的指挥。
该什么时候喷油，喷多少油，一点都不能马虎。
这就像士兵听从将军的命令，冲锋陷阵，毫不迟疑。
那这电控柴油喷射系统是怎么工作的呢？咱来打个比方，这就好比做饭。
传感器是采购员，把各种食材的情况告诉“大厨”——电子控制单元。
“大厨”根据这些信息，决定放多少盐、多少油，什么时候下锅。
然后执行器就是那炒菜的手，按照“大厨”的吩咐，精准操作。
比如说，当发动机转速突然加快，传感器马上感觉到了，告诉电子控制单元：“嘿，转速变快啦！”电子控制单元就会说：“那赶紧多喷点油！”执行器立马行动，增加喷油量，让发动机有足够的动力。
再比如，天气很冷，油温、水温都很低，传感器又报告了：“冷啊，不好干活！”电子控制单元就会调整喷油策略，让发动机能顺利启动和运行。
你说这是不是很神奇？想想看，如果没有这么精准的电控柴油喷射系统，发动机能高效工作吗？能又省油又有力吗？总之，电控柴油喷射系统就是汽车发动机的得力助手，让发动机性能更出色，更节能环保。

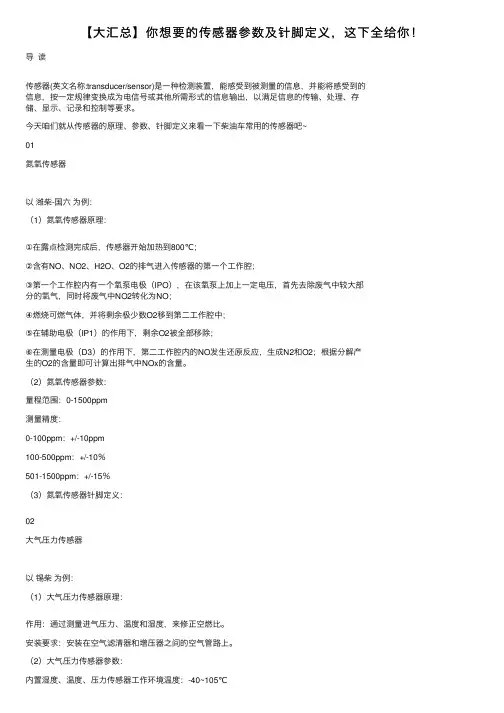

【⼤汇总】你想要的传感器参数及针脚定义，这下全给你！导读传感器(英⽂名称:transducer/sensor)是⼀种检测装置，能感受到被测量的信息，并能将感受到的信息，按⼀定规律变换成为电信号或其他所需形式的信息输出，以满⾜信息的传输、处理、存储、显⽰、记录和控制等要求。
今天咱们就从传感器的原理、参数、针脚定义来看⼀下柴油车常⽤的传感器吧~01氮氧传感器以潍柴-国六为例：（1）氮氧传感器原理：①在露点检测完成后，传感器开始加热到800℃；②含有NO、NO2、H2O、O2的排⽓进⼊传感器的第⼀个⼯作腔；③第⼀个⼯作腔内有⼀个氧泵电极（lPO），在该氧泵上加上⼀定电压，⾸先去除废⽓中较⼤部分的氧⽓，同时将废⽓中NO2转化为NO；④燃烧可燃⽓体，并将剩余极少数O2移到第⼆⼯作腔中；⑤在辅助电极（IP1）的作⽤下，剩余O2被全部移除；⑥在测量电极（D3）的作⽤下，第⼆⼯作腔内的NO发⽣还原反应，⽣成N2和O2；根据分解产⽣的O2的含量即可计算出排⽓中NOx的含量。
（2）氮氧传感器参数：量程范围：0-1500ppm测量精度：0-100ppm：+/-10ppm100-500ppm：+/-10％501-1500ppm：+/-15％（3）氮氧传感器针脚定义：02⼤⽓压⼒传感器以锡柴为例：（1）⼤⽓压⼒传感器原理：作⽤：通过测量进⽓压⼒、温度和湿度，来修正空燃⽐。
安装要求：安装在空⽓滤清器和增压器之间的空⽓管路上。
（2）⼤⽓压⼒传感器参数：内置湿度、温度、压⼒传感器⼯作环境温度：-40~105℃安装螺栓：2xM6x1拧紧⼒矩：最⼤3.3N·M（3）传感器针脚定义:03EGR阀以锡柴4DB 为例：（1）EGR阀参数：电压：5v驱动形式：H桥开度：默认全关⼯作温度：5~35℃湿度范围：45~85％压⼒范围：96~106KPa流量：1600±160L/min泄漏量：＜7L/min传感器出现问题，油温、⽔温、油门、进⽓压⼒......都需要测量信号，但⼀个⼀个的测量费时还费⼒？别着急，A203万⽤传感器快速判断线路/传感器故障，解决你所有的忧虑，现任意购买 3本书籍（从18本维修书籍中任选），即送 A203万⽤传感器 + AS207断路测试仪⼀套哦，所以还在等什么？（点击上⽅图⽚⽴即抢购）（3）EGR阀针脚定义:以H桥⽅式驱动，默认为全关。

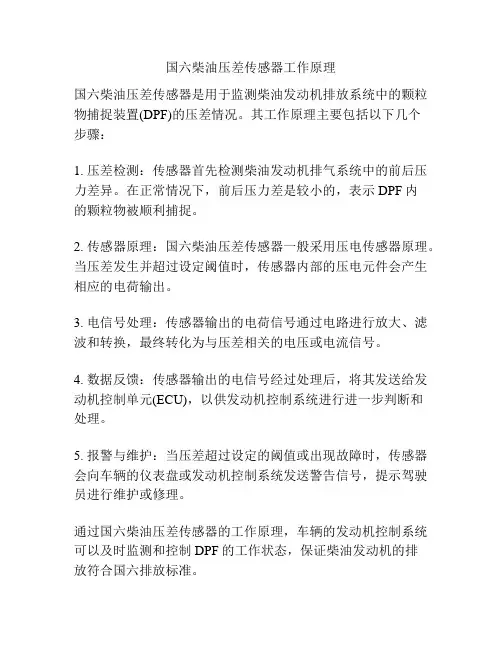

国六柴油压差传感器工作原理
国六柴油压差传感器是用于监测柴油发动机排放系统中的颗粒物捕捉装置(DPF)的压差情况。
其工作原理主要包括以下几个
步骤：
1. 压差检测：传感器首先检测柴油发动机排气系统中的前后压力差异。
在正常情况下，前后压力差是较小的，表示DPF内
的颗粒物被顺利捕捉。
2. 传感器原理：国六柴油压差传感器一般采用压电传感器原理。
当压差发生并超过设定阈值时，传感器内部的压电元件会产生相应的电荷输出。
3. 电信号处理：传感器输出的电荷信号通过电路进行放大、滤波和转换，最终转化为与压差相关的电压或电流信号。
4. 数据反馈：传感器输出的电信号经过处理后，将其发送给发动机控制单元(ECU)，以供发动机控制系统进行进一步判断和
处理。
5. 报警与维护：当压差超过设定的阈值或出现故障时，传感器会向车辆的仪表盘或发动机控制系统发送警告信号，提示驾驶员进行维护或修理。
通过国六柴油压差传感器的工作原理，车辆的发动机控制系统可以及时监测和控制DPF的工作状态，保证柴油发动机的排
放符合国六排放标准。
柴油机电控系统柴油机电控系统（一）柴油发动机电控系统的组成电控柴油机喷射系统主要由传感器、开关、ECU（计算机）和执行器等部分组成。
如图2-59所示。
其任务是对喷油系统进行电子控制，实现对喷油量以及喷油定时随运行工况变化的实时控制。
电控系统采用转速、温度、压力等传感器，将实时检测的参数同步输入ECU并与ECU已储存的参数值进行比较，经过处理计算，按照最佳值对喷油泵、废气再循环阀、预热塞等执行机构进行控制，驱动喷油系统，使柴油机运作状态达到最佳。
（二）柴油机电控系统控制原理1.概述图2-59柴油发动机电控系统的组成和原理（1）喷油量控制柴油机在运行时的喷油量是根据两个基本信号来确定的，分别是燃油控制旋钾和柴油机转速。
喷油泵调节齿杆位置则是由喷油量整定值、柴油机转速和具有三维坐标模型的预先存储在控制器内的喷油泵速度特性所确定。
在运行中，系统一直校验和校正调节齿杆的实际位置和设定值之间的差异，以获得正确的喷油量，提高发动机的功率。
（2）喷油定时控制喷油定时是根据柴油机的负荷和转速两个信号确定，并根据冷却液的温度进行校正。
控制器把喷油定时的设定值与实际值加以比较，然后输出控制信号使定时控制阀动作。
以确定通至定时器的油量。
油压的变化义使定时器的活塞移动，喷油定时就被调整到设定值。
当发生故障时，定时器使喷油定时处在最滞后的位置。
（3）怠速两种控制方式怠速有两种控制方式，分别是手动控制和自动控制。
借助于选择开关可选定怠速控制方式。
选定手动控制时，转速由怠速控制旋钮来调整。
选择自动控制时，随着冷却液温度逐渐升高，转速从暖车前的800r/min降至暖车后的400r/min。
这种方法可缩短车辆在冬季的暖车时间。
（4）巡航控制巡航控制是由机械速度、柴油机转速、加速踏板位置、巡航开关传感器和电子调速器的控制来实现。
一个快寒、精密的电子调速器执行器，根据控制器的指令自动进行巡航控制，使发动机始终处于最母工作状态。
在原有的电子调速器基础上，只需增加几个开关和软件就可实现这项功能。

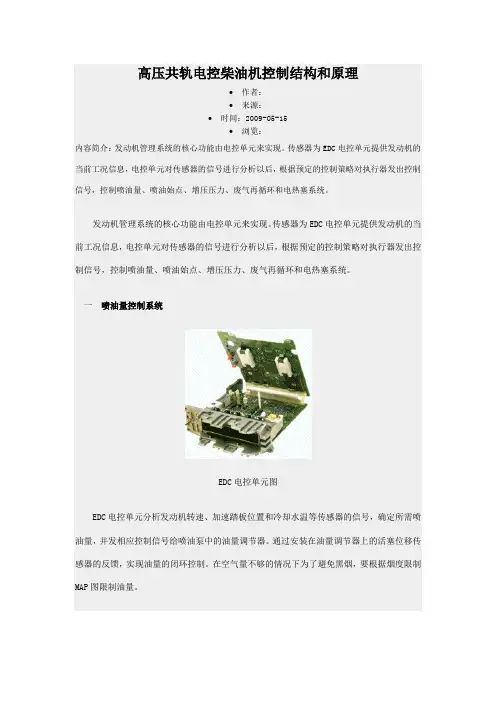

高压共轨电控柴油机控制结构和原理∙作者：∙来源：∙时间：2009-05-15∙浏览：内容简介：发动机管理系统的核心功能由电控单元来实现。
传感器为EDC电控单元提供发动机的当前工况信息，电控单元对传感器的信号进行分析以后，根据预定的控制策略对执行器发出控制信号，控制喷油量、喷油始点、增压压力、废气再循环和电热塞系统。
发动机管理系统的核心功能由电控单元来实现。
传感器为EDC电控单元提供发动机的当前工况信息，电控单元对传感器的信号进行分析以后，根据预定的控制策略对执行器发出控制信号，控制喷油量、喷油始点、增压压力、废气再循环和电热塞系统。
一喷油量控制系统EDC电控单元图EDC电控单元分析发动机转速、加速踏板位置和冷却水温等传感器的信号，确定所需喷油量，并发相应控制信号给喷油泵中的油量调节器。
通过安装在油量调节器上的活塞位移传感器的反馈，实现油量的闭环控制。
在空气量不够的情况下为了避免黑烟，要根据烟度限制MAP图限制油量。
柴油机高压共轨喷油量控制系统组成结构图二喷油定时控制系统喷油始点影响发动机起动性能、燃油经济性和排放性能。
EDC电控单元通过喷油量、发动机转速和冷却水温等信号确定最优喷油始点，给喷油泵中的喷油始点控制阀发出相应的控制信号。
三增压压力控制系统柴油机电控增压系统图控制单元根据进气管压力传感器、进气管温度传感器和海拔传感器等信号确定增压压力控制电信号，传给增压压力控制阀。
增压压力控制阀把电信号转化成真空度信号，传给废气涡轮增压器上的增压压力调节阀，控制增压压力沿理想的特性曲线运行。
四废气再循环控制系统在控制单元内，存有EGR特性曲线，它包括发动机各工况点所需的空气量。
控制单元利用空气流量传感器的信号，把实际进气量与标定进气量进行比较，为补偿这个差值，对EGR 控制阀发出相应的控制电信号。
EGR控制阀把电信号转化成真空度信号传给EGR阀，改变EGR 阀的开度，控制废气再循环率。
电控柴油机废气再循环（EGR）废气再循环（EGR）是为了减少排气中的氮氧化物。
13个柴油车传感器位置、功能详解电控柴油发动机上的传感器可谓五花⼋门，⼤致分为压⼒传感器、温度传感器、速度与位置传感器三类，细分类型⼤约有⼗余种，⽽今天就给⼤家介绍⼤多电控柴油机所必备传感器。
⼀、曲轴转速传感器结构：磁脉冲式功能：⽤于测量发动机转速和曲轴转⾓。
安装位置：飞轮壳上，曲轴⽪带轮旁，发动机缸体上⼆、凸轮轴位置传感器结构：以磁绕组⽅式功⽤：凸轮轴每转⼀圈向ECU提供⼀个信号，ECU据此确定那个⽓缸的活塞处于压缩⾏程上⽌点。
安装位置：在凸轮轴前端三、共轨压⼒传感器结构：压阻式⾼压传感器，最⾼频率在1KHz，测量范围在0-200Mpa功⽤：实时测定共轨管中的实际压⼒信号并反馈给ECU，增减调节油压安装位置：共轨管上四、冷却液传感器结构：负温度细数的热敏电阻，其使⽤范围为40-130°C功⽤：主要⽤于测量发动机冷却的温度，从⽽进⼀步精确控制燃油喷射量安装位置：在节温体上五、进⽓压⼒传感器结构：半导体压敏电阻式压⼒传感体功⽤：计算空⽓量，⽤来控制空燃⽐和负温度细数的热敏电阻，从⽽进⼀步精确控制燃油喷射量。
安装位置：安装在进⽓歧管六、燃油温度传感器结构：负温度细数的热敏电阻，其使⽤范围为﹣40-130°C。
功⽤：⽤于向发动机控制单元提供燃油温度信号，⼀般设置在第⼆级燃油滤清器盖内。
发动机控制单元根据燃油的温度变化对喷油量进⾏修正，因为燃油随温度升⾼⽽膨胀变得密度变⼩。
位置: 在主油管上七、机油温度传感器结构：负温度细数的热敏电阻功⽤:⽤于向发动机控制单元提供发动机的机油温度，特别是在寒冷⽓温状态下。
位置：主机油管上⼋、⽔温传感器功能：测量冷却液温度，⽤于喷油量的修正，扭矩修正，轨压修正以及热保护。
位置：位于发动机出⽔⼝管路上九、⼤⽓压⼒传感器功能：检测⼤⽓压⼒，测量海拔⾼度，⽤于控制喷油参数的修正。
位置：⼤⽓压⼒传感器集成在ECU内⼗、空⽓流量计功能：测量进⼊进⽓管得空⽓量，⽤于喷油量的修正。
电控柴油机工作原理
电控柴油机是一种利用电子控制技术来控制柴油机工作的一种发动机。
它基本原理如下：
1. 燃油喷射系统：电控柴油机采用电喷系统来控制燃油喷射过程。
电控柴油机的燃油喷射系统包括电喷油泵、喷油嘴和喷油控制器。
通过电喷油泵将燃油压力提高到所需的喷油压力，再通过喷油嘴将燃油喷入进气歧管或燃烧室。
喷油控制器控制喷油的时间、量和压力，以实现最佳的燃烧效果。
2. 进气与排气系统：电控柴油机的进气系统和传统柴油机相似，通过进气歧管将空气引入到燃烧室。
排气系统则将燃烧产生的废气排出。
3. 点火系统：电控柴油机不需要点火系统来点燃燃料，而是通过压燃的方式实现燃料的自燃。
4. 电子控制单元（ECU）：电控柴油机的关键部件是电子控制单元。
ECU接收各种传感器的输入信号，包括发动机转速、
进气温度、进气压力和冷却水温度等信息。
ECU根据这些信
息计算出最佳的燃油喷射时间和量，并控制喷油控制器来实现精确的燃油喷射控制。
同时，ECU还可以监测发动机的工作
情况，并对其进行故障诊断和故障码存储。
总的来说，电控柴油机通过电子控制技术来精确控制燃油喷射过程，提高燃油喷射的精度和效率，从而实现更好的经济性和环保性能。
电控柴油机喷油器与电控汽油机喷油器工作原理比较电控柴油机喷油器与电控汽油机喷油器工作原理比较1:电控柴油机喷油器柴油机电控系统的组成：柴油机电控系统由传感器(Sensors)电控器(ECU)与执行器(Actuator)三部分组成。
1、传感器：传感器的功用是检测柴油机及车辆运行时的各种信息。
2、电控器：电控器(ECU)是柴油机电控的核心部分。
3、执行器：接受ECU传来的指令，并完成所需调控的各项任务。
电控高压共轨系统电控共轨系统中，将产生高压与控制喷射的功能分开，共轨腔只起着蓄压器的作用，共轨中燃油压力可以由ECU与压力调节阀控制，不受柴油机的转速影响，低速下能保证良好的喷雾，高速下能实现柔性控制。
因此增大了调节自由度和改善了控制精度。
下图为Bosch公司为Daimlar-Crysler公司的奔驰轿图1 ：电控高压共轨系统L离圧系2油■控別洌，一理力厦”絳燃袖攏濤娜，-熔油箱(包情粗涯歸写电动救油汞)也一朗揑髀(ECU) 7-1电也8—跌压務(共孰)9一压力传滋器10—址度传恋料H十哽油甜坨一禱却鞭甜传謹器13-曲皓转角需质号转連昨储羈注一加速珀板传越辟15-(5 雄埔城遽苦城罪悴一空■倩蹩鼎)7- ttlilt力傅黯莽IS—进气温度擁鼎嚣昨一渦轮幣fKSS电控柴油机喷油器是共轨式燃油系统中最关键和最复杂的部件，它的作用根据ECU发出的控制信号，通过控制电磁阀的开启和关闭，将高压油轨中的燃油以最佳的喷油定时、喷油量和喷油率喷入柴油机的燃烧室。
BOSCH和ECD-U2勺电控喷油器的结构基本相似，都是由于传统喷油器相似的喷油嘴、控制活塞、控制量孔、控制电磁阀组成，图2为BOSCH的电控喷油器结构图。
在电磁阀不通电时，电磁阀关 闭控制活塞顶部的量孔A ,高压油轨 的燃油压力通过量孔Z 作用在控制 活塞上，将喷嘴关闭；当电磁阀通 电时，量孔A 被打开，控制室的压 力迅速降低，控制活塞升起，喷油 器开始喷油；当电磁阀关闭时，控 制室的压力上升，控制活塞下行关 闭喷油器完成喷油过程。
柴油机调速工作原理
柴油机调速是通过控制燃油供应量来实现的。
调速系统主要包括传感器、执行器和控制单元。
传感器是用于测量发动机转速和负荷的装置，常用的传感器有转速传感器和油门位置传感器。
转速传感器通过感应发动机曲轴上的圆盘，测量曲轴转速。
油门位置传感器则测量油门开度，即供给发动机燃油的多少。
执行器是调整燃油供给量的装置，主要由调速器和喷油器组成。
调速器根据传感器信号控制喷油器的开闭时间，从而调节供给发动机的燃油量。
喷油器负责将调速器控制的燃油喷射到发动机燃烧室中，进行燃烧。
控制单元是调速系统的核心，负责接收传感器信号，并根据设定的工作参数，计算出控制喷油器的开闭时间。
常见的控制单元包括电子控制单元(ECU)和机械式调速器。
调速工作原理如下：当发动机负荷增加时，转速传感器感知到转速下降，传给控制单元的信号也相应下降。
控制单元根据设定的工作参数，计算出新的开闭时间，并通过调速器控制喷油器实时调整燃油供给量，使发动机恢复到设定的转速。
反之，当发动机负荷减小时，调速系统会增加燃油供应量，以维持稳定的转速。
综上所述，柴油机调速是通过传感器测量发动机转速和负荷，
控制单元计算出新的开闭时间，并通过调速器实时调整喷油器的燃油供给量，以实现发动机转速的稳定控制。
第二章柴油机电子控制系统第一节柴油机电子控制系统的组成及工作原理一、柴油机电子控制系统的组成柴油机电子控制系统由信号输入装置、电子控制单元ECU和执行器三部分组成。
1、信号输入装置（1）加速踏板位置传感器用来检测加速踏板的位置，此信号输入ECU后与转速信号共同决定柴油机的喷油量及喷油提前角，是柴油机电子控制系统的主要控制信号。
（2）转速传感器，曲轴位置传感器用来检测发动机转速或曲轴位置，与加速踏板位置传感器共同决定喷油量和喷油提前角，是柴油机电控系统的主要控制信号。
（3）泵角传感器：检测喷油泵凸轮轴转角，与曲轴位置传感器配合共同控制喷油量，并保证在喷油正时改变时不影响喷油量。
（4）着火正时传感器：检测燃烧室开始燃烧的时刻，修正喷油正时。
（5）冷却液温度传感器检测发动机水温修正喷油量及喷油正时。
（6）进气温度传感器：检测进气温度，修正喷油量及喷油正时。
（7）进气压力传感器：检测进气压力，以修正喷油量及喷油正时。
（8）溢流环位置传感器：检测溢流控制电磁铁的电枢位置，以反馈控制溢流环的位置。
（9）正时活塞位置传感器：检测电子控制正时器正时活塞的位置，将喷油正时提前量信号输入ECU。
（10）控制杆位置传感器：检测电子控制柱塞式喷油泵调速器中控制杆的位置，将燃油喷射量的增减信号反馈给电脑。
（11）控制套筒位置传感器：检测电子控制分配式喷油泵调速器中控制套筒位置，将燃油喷射量的增减信号反馈给ECU。
（12）E/G开关：发动机点火开关信号，向ECU输入发动机工作状态信号。
（13）A/C开关向ECU输入空调工作信号，是怠速控制信号之一。
（14）动力转向油压开关：检测动力转向管路油压的变化，是怠速控制信号之一。
（15）空档起动开关：向ECU输入自动变速器是否处于空档位置信号，是怠速控制信号之一。
2、电子控制单元ECU是一个综合控制装置，具有如下功能：（16）接受传感器或其他装置输入的信息，给传感器提供参考基准电压：2V 、5V、9V、12V。
船舶大型柴油机所用到的传感器种类及原理【摘要】:船舶柴油机能够根据环境、工况等的变化进行自我调节和控制，它主要通过各种传感器来监测当前的运行参数。
本文简要介绍温度传感器、压力传感器和速度位置传感器、电容式传感器测量液位、电阻应变式旋转扭矩传感器。
电容式传感器测量液位采用差动电容差压传感器测量液体的压力,利用液体的压力公式计算液位 ,设计了一种便携式低功耗液位仪。
该仪器可以实现液位信号的采集和运算,同时还配有温度检测系统 ,通过软件编程对液位进行温度补偿 ,同时计算出液位值。
最后简述了几种常见的电阻应变式旋转扭矩传感器,对包括接触式、非接触式,可断轴、不可断轴,高转速、低转速等各种测量状态下应采取哪种旋转扭矩传感器进行测量及各种旋转扭矩传感器的优缺点都进行了详细的分析。
关键词：船舶柴油机；温度传感器；压力传感器；速度位置传感器电容式传感器测量液位；电阻应变式旋转扭矩传感器[A bstract]:Marine diesel engine can be environmental, such as changes in working conditions for self-regulation and control, it is mainly through a variety of sensors to monitor the current operating parameters.This paper introduces the temperature sensor, pressure sensor and speed position sensors, capacitive sensors measure liquid level, resistance strain rotary torque sensors.Capacitive liquid level sensor using differential capacitive differential pressure sensor to measure the liquid pressure, the pressure of the liquid formula level, low-power design of a portable liquid level meter.The instrument can achieve level signal acquisition and operation, and comes with temperature detection system, by software programming the temperature compensation of the liquid, while the value calculated level.The application of the several common resistance strain rotary torque sensors, and include contact, non-contact, can be broken shaft, not off-axis, high speed, low speed and other measurements which should be taken under torsionmoment of the sensors and the advantages and disadvantages of various rotary torque sensors have carried out a detailed analysis.Key words：Marine diesel engine; temperature sensor; pressure sensor; speed position sensor Capacitive liquid level sensor; resistance strain rotary torque sensorZS系列电感式转速传感器：产品ID:858产品类型：振动速度传感器型号：ZS 系列品牌：中航科技＞特点ZS 系列电感式转速传感器采用一体化结构设计，内藏高精密电子电路，灵敏度高、安装距离远、使用方便。
nox传感器工作原理
NOx传感器是一种用于监测柴油发动机尾气中氮氧化物（NOx）排放的重要装置。
它的工作原理是基于化学反应和电化学原理，通过测量尾气中的NOx浓度来
实现对柴油发动机排放的监测和控制。
下面我们将详细介绍NOx传感器的工作原理。
NOx传感器主要由两个电极和一个电解质层组成。
当尾气通过传感器时，其中的NOx分子会与电解质层发生化学反应，产生电子。
这些电子会在电极之间产生
电流，通过测量这个电流的大小，就可以确定尾气中的NOx浓度。
在工作过程中，NOx传感器需要保持一定的工作温度，通常在200-600摄氏度
之间。
这是因为在较低温度下，化学反应速度较慢，影响传感器的响应速度和准确性；而在较高温度下，电解质层可能会被破坏，影响传感器的稳定性和寿命。
因此，传感器通常会配备加热元件，以保持在适宜的工作温度范围内。
另外，NOx传感器还需要与发动机控制单元（ECU）进行实时通讯，以便根据传感器的测量结果对发动机进行调整，以降低NOx排放。
通过传感器和ECU之间
的信息交换，发动机可以实现更精准的燃烧控制，从而降低NOx排放，提高燃烧
效率。
总的来说，NOx传感器的工作原理是基于化学反应和电化学原理，通过测量尾气中的NOx浓度来实现对柴油发动机排放的监测和控制。
它需要保持适宜的工作
温度，并与发动机控制单元进行实时通讯，以实现对发动机燃烧过程的精准控制。
通过这些方式，NOx传感器在柴油发动机的排放控制中发挥着重要的作用。
电控柴油喷射系统的工作原理1. 引言1.1 概述电控柴油喷射系统是一种先进的发动机燃油供应系统，它利用电子控制单元来调节和精确控制喷油量和喷射时间，以实现更高效的燃烧过程。
在传统的机械式喷油系统中，燃油通过高压泵产生的压力进入喷孔，然后通过喷嘴雾化成微小颗粒进行喷射。
然而，由于机械系统受到摩擦和机械部件磨损的影响，无法精确地控制喷油参数，从而导致了燃烧效率和动力性能的损失。
相比之下，电控柴油喷射系统使用电子控制单元（ECU）对压力、时间和数量等参数进行实时监测和调整。
这种精确的控制使得燃油能够以更合适的方式注入到汽缸中，并在不同负载条件下提供最佳性能。
1.2 文章结构本文将分为以下几个部分进行介绍：引言：对电控柴油喷射系统进行概述，并说明文章结构。
电控柴油喷射系统概述：介绍该系统的组成部分，包括喷油器和控制单元，并对其工作原理进行简要说明。
电控柴油喷射系统的工作过程：详细描述感应阶段、压力供给阶段和喷油阶段这三个关键步骤，并解释其在系统中的作用。
电控柴油喷射系统的优势和应用领域：探讨该系统相比传统机械式喷油系统的优势，如提高燃烧效率和动力性能，减少排放物和节约燃料。
同时介绍了在哪些领域中广泛应用此技术。
结论：总结本文内容，并提出未来发展的方向。
1.3 目的本文旨在向读者详细介绍电控柴油喷射系统的工作原理。
通过深入剖析每个阶段的功能和作用，读者将了解到该系统是如何实现精准控制燃油注入过程以提高发动机性能及环境表现。
同时，文章还将重点突出该技术在不同应用领域中的价值与意义。
2. 电控柴油喷射系统概述2.1 喷油器组成电控柴油喷射系统由多个组件组成，其中最重要的组件之一是喷油器。
喷油器包括一个注油泵、一个高压供应装置和多个喷嘴。
注油泵负责将柴油从燃料箱中抽取，并提供足够的压力以供应给喷嘴。
高压供应装置用于增加柴油的压力，以确保在喷嘴开启时能够形成精细的雾化燃料。
2.2 控制单元介绍电控柴油喷射系统还配备了一个控制单元，通常称为ECU（Engine Control Unit）。
柴油机电控油路工作原理
柴油机电控油路工作原理如下：
1. 油泵工作原理：柴油机电控油路中的油泵主要负责向高压油管提供高压燃油。
油泵内部有一个活塞，活塞上连接着一根连杆，连杆与凸轮轴相连。
当凸轮轴转动时，连杆就会推动活塞来回运动，从而产生高压。
2. 高压油管工作原理：高压油管是将高压燃油传输到喷油器的管道。
高压油管内部有一个压力调节阀，通过调节阀的开关来控制燃油喷射时间和喷射量。
3. 喷油器工作原理：喷油器是柴油机中负责将燃油喷到气缸内部的部件。
喷油器内部有一个喷油嘴，当高压油进入喷油器时，喷油嘴会打开，将燃油以细小的液滴形式喷入气缸中，与压缩空气混合并燃烧。
4. 控制单元工作原理：柴油机电控油路中的控制单元接收来自传感器的信号，通过计算和判断，决定喷油器的喷油时间和喷油量。
控制单元会周期性地发送信号给高压油泵，调节油泵的工作状态。
5. 传感器工作原理：柴油机电控油路中的传感器负责检测柴油机的各种工作参数，例如转速、负荷、温度等。
传感器会将检测到的参数信号传输给控制单元，用于计算控制喷油器的工作条件。
通过以上各部件的协调工作，柴油机电控油路能够实现精确的燃油喷射控制，以提高燃油的利用率、降低排放和保证柴油机的正常工作。
任务一电控柴油发动机常用传感器学习目标知识目标1.了解电控柴油发动机常用传感器类型、结构、工作原理；2.能根据要求完成各个传感器检修的学习。
技能目标1.能掌握各个传感器的检测步骤；2.能根据实际情况，正确判断各个传感器的好坏。
素养目标1.能够与小组其他成员进行有效的沟通与合作；2.操作过程中能遵守安全操作规范和7S现场管理要求。
一、温度传感器（一）温度传感器的类型汽车使用的温度传感器有四种类型：热敏电阻式温度传感器、热敏铁氧体温度传感器、石蜡式温度传感器和双金属片式温度传感器。
大多数温度传感器使用热敏电阻式温度传感器。
热敏电阻式温度传感器是用陶瓷半导体材料掺入适量氧化物，根据所需要的形状，在高温下烧结而成的温度系数很大的电阻体制成。
在工作范围内，按陶瓷半导体的电阻与温度的特性关系，热敏电阻可以分成三种类型。
如图6-4-1 所示（1）负温度系数热敏电阻（NTC）,在工作范围内，其电阻值随温度的升高而减小的电阻。
（2）正温度系数热敏电阻（PTC），在工作范围内，其电阻值随温度的升高而增加的电阻。
（3）临界温度热敏电阻（CTR），在临界温度时，其阻值发生锐变的叫做临界温度热敏电阻。
图6-4-1 热敏电阻的温度特性（二）冷却液温度传感器的作用冷却液温度传感器的作用是用来检测发动机的工作温度，向ECU俞入冷却液温度信号，作为燃油喷射和点火正时的修正信号。
当发动机冷机工作时，ECU B 据此信号增加燃油喷射以提高操纵性能。
（三）冷却液温度传感器的安装位置冷却液温度传感器一般安装在发动机缸体、缸盖的水套或节温器内并伸入水套中，与冷却水接触。
如图6-4-2所示图6-4-2 冷却液温度传感器安装于发动机出水管处（四）冷却液温度传感器的工作原理发动机冷却液温度传感器即水温传感器大多用负温度系数热敏电阻制成，它具有负温度系数。
水温低时，电阻值大，水温高时，电阻值小。
水温传感器的结构和特性如图6-4-3所示图6-4-3 水温传感器的结构与特性水温传感器接头有两端子与ECU ®结，其中一条是信号线，输出电压随热敏 电阻值的变化而变化，ECU 根据电压的变化测得发动机的水温；另一根是地线， 如图6-4-4所示。
图6-4-4 水温传感器与ECU 的连接电路(五)冷却液温度传感器检测实施步骤1就车检测冷却液温度传感器(1)点火开关打到” OFF ，拔下传感器接插件，将点火开关打到”ON ，测量传感器接插件1脚与搭铁间电压是否在4.9V 〜5.1V 范围内。
如果测量结果 不正确，则应检查电瓶是否供电正常， 或出现了 ECU 俞出电压不正常的状况，或 线束出现断路或接触不良等状况。
测量传感器电阻，并记录；温度传感器信号线搭铁线线束ECUH +5V（2）测量传感器接插件2脚与搭铁之间是否导通，如果不导通则应检查线束是否断路或接触不良；（3）点火开关打到” OFF，插上传感器接插件，拔下ECU上的A端线束接插件，找到对应的A58与A41,测量它们之间的传感器电阻，若测得结果与步骤1测得结果偏差较大，则说明线束出现故障的可能性较大。
根据当时的温度情况查找传感器电阻温度对照表，若实测的电阻值与理论值出入较大，则传感器出故障的可能性较大！（六）电阻法测量温度传感器1、拆下冷却液温度传感器关闭点火开关，冷却发动机5mi n，排放冷却液，拔下冷却液温度传感器导线连接器，然后用19#的梅花扳手将冷却液温度传感器，从发动机出水管上拆下。
2、装配实验装备把传感器置于传感器固定架上，并把其放置于烧杯中；把烧杯安置在支架上往烧杯内加水，水刚好满至传感器安装螺母下线合适。
在烧杯中放置一支温度计。
用酒精灯加热杯中的水，让其受热。
3、测量冷却液温度传感器的电阻用导线将传感器与万用表表笔连接良好，使用欧姆K Q档，观察温度计和万用表的读数变化：随着温度逐渐升高，所显示的电阻值下降，冷却液温度传感器的电阻值与温度的高低成反比。
不符合，应更换冷却液温度传感器。
冷却水（燃油）温度传感器温度与阻止的对应关系见下表:4、检测后恢复设备测量完毕，将温度计拿出，熄灭酒精灯，关闭万用表，待水温冷却后，将传感器拿出，重新安装到车上，注意安装密封胶或密封圈，加注冷却液工作页一温度传感器的检测任务描述一台康明斯发动机冷启动困难，初步判断为发动机冷却液传感器工作不正常所致。
要求就车对发动机冷却液传感器进行检测，并正确描述其功能与工作原理，同时能够举一反三对汽车上其他温度传感器进行检测。
学习目标（1）了解各种温度传感器的结构和工作原理；（2）掌握冷却温度传感器检测方法（3）能够分析测量数据。
学习准备（1 ）安全检查（2）熟悉相关操作流程（2）学习发动机温度传感器的相关知识（4）教学设备：教学台架：康明斯发动机电控实训台教学整车：小松挖掘机工具准备：钳子、螺丝刀、扳手、试电笔、万用表教学用解剖冷却液温度传感器，测量用冷却液传感器。
材料准备：相关电路图、学习工作页等相关资料温度传感器的检测作业工单23、示波器检测法请将测量波形对照标准波形进行分析IttlT皙恿岳的谀牧画肯县轻怏时向的站黑四、检查与评估1请根据自己任务完成的情况，对自己的工作进行自我评估，并提出改进意见。
2 •教师对小组工作情况进行评估，并进行点评。
3 •成绩评定：小组对本人的评定：教师对小组的评定：学生本次任务成绩：五、任务拓展设计进气温度传感器的检修步骤二、压力传感器（一）增压压力传感器1、压力传感器类型控制系统中典型的压力传感器包括机油压力传感器、进气压力传感器、燃油压力传感器、大气压力传感器，以及某些情况下OEM K装的压力传感器。
发动机通常还安装有多个压力传感器，康明斯发动机上使用的压力传感器有2种：一种是电容式压力传感器；另外一种是压电晶体式传感器。
2种传感器均为3线式，1根电源线向传感器提供5V的工作电压，1根信号线向E CU提供压力信号电压，1根为传感器搭铁线。
燃油压力传感器接线图和装配图如图4所示。
电容式压力传感器通过内部的一个电容来感应压力的变化，当压力变化时，压力差使电容的 2个极板之间的距离发生变化，从而输出一个信号电压。
压电晶体式传感器通过内部一个压电晶体来感应压力的变化，当压力变化时，作用在压电晶体上的压差使电晶体输出一个信号电压。
as-* 册糾珏團相擊址禺根据压力传感器测量压力时参考压力的不同，压力传感器又可以分为相对压力传感器和绝对压力传感器2种。
相对压力传感器测量压力时的参考压力为大气压力，因此其测量大气时的测量值为零；绝对压力传感器测量压时的参考压力是真空，其测得的压力值为绝对压力。
2、压力传感器工作原理进气压力传感器主要由硅片、真空室和电路组成，硅片由于受到进气压力作用而变形，引起电阻值的变化，从而导致其输出的电压发生变化，压力上升时，输出电压曾大，压力下降时，则输出电压随之下降。
压力传感器原理图大部分压力传感器无法通过测量电阻的方式来判断好坏，而需要在压力传感器作时通过输出的信号电压来判断。
因此在检测压力传感器时需要专用的检测导线，保证传感器正常工作的时将条线引出供检测，不同的压力传感器需要不同的检测导线。
图6为3种不同的压力传感器测试插头。
圧力传感謂专用测试导线展樋头类型不同的压力传感器其插头不同，所选用的专用测试导线不同，但其测试方法是一样的。
测试方法是：①断开传感器与线路的插头；②选择正确的测试导线（即测试导线插头与传感器插头相同）：③用万用表在测试端分别测出输入电压和输出信号电压。
把测得的电压值分别与发电机厂给出的标准技术规范相比较，即可判断该传感器是否正常。
3、压力传感器的检测当怀疑进气压力传感器有故障时，应首先检查传感器与ECM的连接情况，看接插器有无松脱或接触不良现象。
c.电阻：2.5K Q± 5%（2） 主要功能：a.进气流量计算。
b. 冒烟限制。
c. 增压器保护。
d. 进气温度过热保护。
e. 高原补偿（3） 故障现象：功率不足，转速受限1700rpm 以内油耗高。
（4） 诊断仪：① 读取故障代码，检查有无进气压力传感器故障记录。
② 读取数据流，变化油门观察仪器显示的进气压力是否变化正常， 若不正常则说明传感器可能有故障。
（5） 传感器5V 基准电压的检测若检查传感器端不正常则应进一步检查 ECM 端的5V 输出是否正常，若仍不 正常则检测或更换ECM（6） 传感器信号电压的检测 接上传感器连接头，接通点火开关，① 在静态下测量信号线与地线之间的电压应为： 4V 左右② 怠速时的电压应为：1.0~1.5V 左右 ③ 大负荷时的电压应为：4.5~5.0V 左右 信号变化如图所示b 输出电压(0.3 ± 0.5 )〜(4.8 ± 0.5 ) V50100 200 300 400 压力（Kpa.绝对）图1:在Us=5V,T=25 °C的输出端信号（二）共执压力传感器共轨压力传感器的作用是以足够的精度，在相应较短的时间内，测定共轨中的实时压力，并向ECUS供电信号。
共轨压力传感器由下列构件组成：压力敏感元件（焊接在压力接头上）；带求值电路的电路板和带电气插头的传感器外壳,博世公司共轨压力传感器的结构图如图三所示。
/电气接头二＞:分折电路带隹感器的腰片——高压接头-固定握纹图3博世公司共轨压力传感器燃油经一个小孔流向共轨压力传感器，传感器的膜片将孔的末端封住。
高压燃油经压力室的小孔流向膜片。
膜片上装有半导体型敏感元件，可将压力转换为电信号。
通过连接导线将产生的电信号传送到一个向ECU提供测量信号的求值电路。
共轨压力传感器的工作原理是：当膜片形状改变时，膜片上涂层的电阻发生变化。
这样，由系统压力引起膜片形状变化（150MPa时变化量约Imm）,促使电阻值改变，并在用5V供电的电阻电桥中产生电压变化。
电压在0-70mV之间变化（具体数值由压力而定），经求值电路放大到0.5-4.5V。
精确测量共轨中的压力是电控共轨系统正常工作的必要条件。
为此，压力传感器在测量压力时允许偏差很小。
在主要工作范围内，测量精度约为最大值的2%。
共轨压力传感器失效时，具有应急行驶功能的调压阀以固定的预定值进行控制工作页二压力传感器任务描述一辆小松PC-200挖掘机发动机启动困难，初步判断为进气压力传感器工作不正常所致。
要求就车对进气压力传感器进行检测，并正确描述其功能与工作原理，同时能够举一反三对汽车上其他压力传感器进行检测。
学习目标3、了解各种压力传感器的结构和工作原理；4、掌握检测各种压力传感器的方法；（3 ）掌握各种压力传感器的数据分析方法并判断传感器好坏。
学习准备（1 ）安全检查（2）熟悉相关操作流程（2）学习汽车压力传感器的相关知识（4）教学设备：教学台架：康明斯发动机电控实训台教学整车：小松挖掘机 PC-200工具准备：手动真空泵、万用表、SKS-3068汽车诊断与ECU检修万用线组、进气压力传感器实验测试台架及相关连接线。
