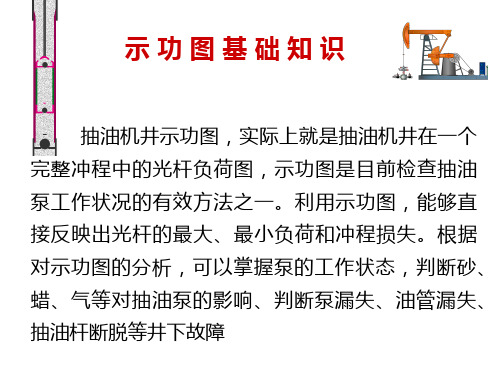

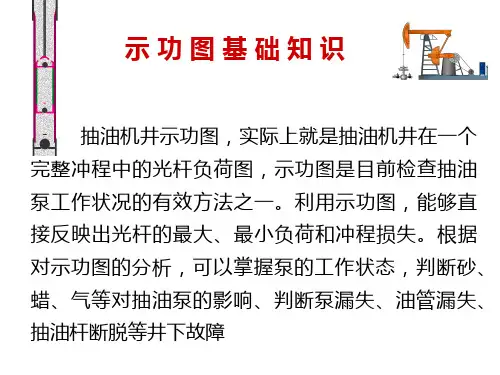

抽油机示功图是将抽油机井光杆悬点载荷变化所作的功简化成直观封闭的几何图形，是光杆悬点载荷在动态生产过程中的直观反映，是油田开发技术人员必须掌握的分析方法。
通过示功图的正确分析评价，可诊断抽油机井是否正常生产。
本文将通过典型示功图示例阐述，结合现场实际，对井下生产情况进行解释分析，应用地面示功图解决现场实际问题，为油田开发现场分析诊断提供可借鉴性依据。
1、泵正常工作图像分析：供液充足、泵的沉没度大、泵阀基本不漏失，泵效高，游动阀尔和固定阀尔能够及时开、闭，柱塞能够迅速加载和卸载。
管理措施：此类井供液充足，沉没度大，仍有生产潜力可挖，可以将机抽参数调整到最大，以求得最大产量，发挥井筒应有的产能水平。
2、振动影响图形分析：泵深超过800m时抽油杆会发生有规律的振动，一般不会影响泵效，振动引起悬点载荷叠加在正常工作产生的曲线上，由于抽油杆柱的振动为阻尼振动，所以出现逐渐减弱的波浪线。
管理措施：一般不考虑振动影响，如果冲次加大后，振动幅度变大，就导致功图失真，上下死点有小尾巴出现，泵效低，这时需要对油井进行综合评估，减小冲次建立合理制度。
3、供液不足图形分析：供液不足为油田常见工况，当泵充满系数小于0.6时，可以认为深井泵的工作制度不合理，泵的排出能力大于油层的供液能力，造成沉没度太小，液体充满不了泵筒。
管理措施;主要进行油层改造，改善供液条件，机抽参数，对于泵挂较深井可采取长冲程，小泵径、慢冲次，泵挂相对较浅的井，在井况及抽油设备允许情况下，加深泵挂深度，以求得最大泵效。
4、泵工作正常，油稠时的情况。
图像分析：油稠，使摩擦等附加阻力变大，造成上负荷线偏高，下负荷线偏低，同时，油稠可能使得凡尔开关比6B63常时滞后，凡尔和凡尔座配合不严密，造成较大漏失。
管理措施：对于稠油井，主要对进泵液体降粘，定期地向油田区块注入降粘剂，采取环空加热措施，并采用反馈抽稠泵机抽。
5、油井出砂图形分析：油层出砂，细小的砂粒将随着油流进入泵内，造成活塞在工作筒内遇阻，使活塞在整个行程中增加了一个附加阻力，上冲程时附加阻力使光杆负荷增加，下冲程时，附加阻力使光杆负荷减少，并且由于砂子具有流动性，使其分布在泵筒内各处多少不同，致使光杆负荷在很短时间内发生多次急剧的变化，严重时会造成固定凡尔，活塞卡死，造成油井停产。
