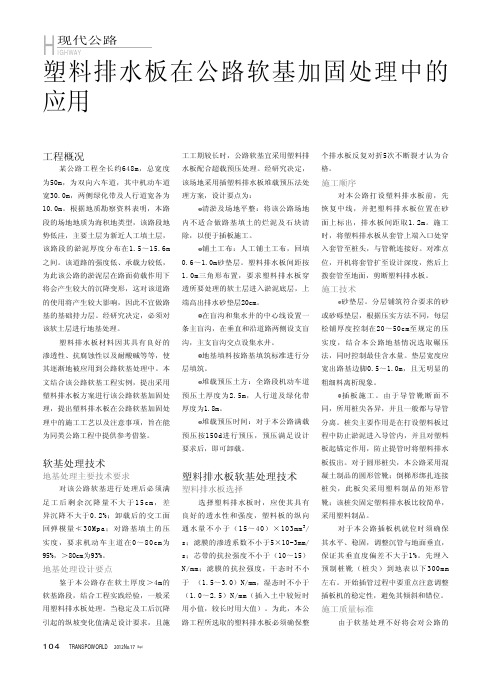

H IGHWAY现代公路工程概况某公路工程全长约648m，总宽度为50m，为双向六车道，其中机动车道宽30.0m，两侧绿化带及人行道宽各为10.0m。
根据地质勘察资料表明，本路段的场地地质为海积地类型，该路段地势低洼，主要土层为新近人工填土层，该路段的淤泥厚度分布在1.5～15.6m 之间。
该道路的强度低、承载力较低，为此该公路的淤泥层在路面荷载作用下将会产生较大的沉降变形，这对该道路的使用将产生较大影响，因此不宜做路基的基础持力层。
经研究决定，必须对该软土层进行地基处理。
塑料排水板材料因其具有良好的渗透性、抗腐蚀性以及耐酸碱等等，使其逐渐地被应用到公路软基处理中。
本文结合该公路软基工程实例，提出采用塑料排水板方案进行该公路软基加固处理，提出塑料排水板在公路软基加固处理中的施工工艺以及注意事项，旨在能为同类公路工程中提供参考借鉴。
软基处理技术地基处理主要技术要求对该公路软基进行处理后必须满足工后剩余沉降量不大于15c m，差异沉降不大于0.2%；卸载后的交工面回弹模量≮30Mpa；对路基填土的压实度，要求机动车主道在0～80cm为95%，＞80cm为93%。
地基处理设计要点鉴于本公路存在软土厚度＞4m的软基路段，结合工程实践经验，一般采用塑料排水板处理。
当稳定及工后沉降引起的纵坡变化值满足设计要求，且施工工期较长时，公路软基宜采用塑料排水板配合超载预压处理。
经研究决定，该场地采用插塑料排水板堆载预压法处理方案，设计要点为：清淤及场地平整：将该公路场地内不适合做路基填土的烂泥及石块清除，以便于插板施工。
铺土工布：人工铺土工布，回填0.6～1.0m砂垫层。
塑料排水板间距按1.0m三角形布置，要求塑料排水板穿透所要处理的软土层进入淤泥底层，上端高出排水砂垫层20cm。
在盲沟和集水井的中心线设置一条主盲沟，在垂直和沿道路两侧设支盲沟，主支盲沟交点设集水井。
地基填料按路基填筑标准进行分层填筑。
堆载预压土方：全路段机动车道预压土厚度为2.5m，人行道及绿化带厚度为1.8m。

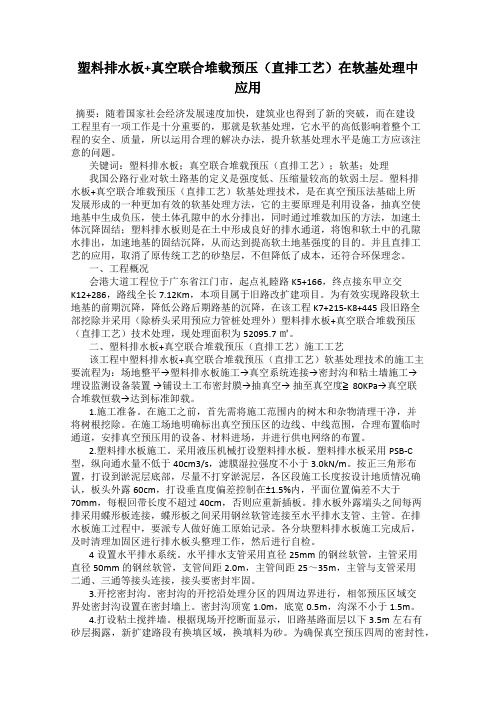

塑料排水板真空联合堆载预压软基处理施工工法一、前言塑料排水板真空联合堆载预压软基处理施工工法是一种用于软弱地基处理的新技术，通过排水板的作用，可以加速地基排水，增加地基的稳定性和承载能力。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相关的工程实例。
二、工法特点塑料排水板真空联合堆载预压软基处理施工工法具有以下几个特点：1. 施工简便：采用现场拼接的方式，可根据实际需要灵活调整排水板的长度和宽度，适应各种场地。
2. 排水效果明显：排水板的内部结构设计合理，具有良好的排水性能，可以迅速排除地基水分，提高地基的稳定性。
3.承载能力提升：排水板的布置可以增加地基与软基之间的摩擦力，增加地基的承载能力，防止地基下沉。
4. 安全可靠：采用真空联合堆载预压技术，保证了地基处理的均匀性和稳定性，提高了施工质量。
5. 环保节能：采用塑料材料制成的排水板，不会对环境造成污染，具有良好的环保性能，同时也节约了材料和人工成本。
三、适应范围该工法适用于各类软弱地基的处理，特别是在工业厂房、农田、道路等地基处理中具有广泛应用。
四、工艺原理塑料排水板真空联合堆载预压软基处理施工工法的原理是通过控制排水板下方的真空度，使软基与地基之间产生一定的压力差，从而通过软基的变形以改善地基强度及稳定性。
采用该工法前，首先需要对地基进行现场调查和勘探，确保施工前对地基的状况有充分了解。
然后根据地基的特点进行设计，确定排水板的布置方式和规格。
施工过程中，需要先进行地基处理，如地下水的排除，填筑土的压实等。
然后在地基上铺设排水板，并对排水板进行联接和固定，确保排水板的整体稳定性。
最后，进行真空联合堆载预压处理，通过真空装置的作用，对排水板施加一定的压力，改善地基的强度和稳定性。
五、施工工艺1. 前期准备：对地基进行调查和勘探，确定施工方案。
配备所需的机具设备和材料。
2. 地基处理：清理地表，排除地下水，填筑土石方等。
塑料排水板在济东高速软土地基处理中的应用分析张珠皓，江健宏（山东省交通规划设计院，山东 济南 250031）摘要：基于塑料排水板排水固结机理，对塑料排水板（PVD）加固软土地基固结进行计算分析，并确定对高速公路软土地基的处理方案，通过工后沉降监测数据与理论计算的分析的对比，验证了计算方法是合理可行的。
关键词：Terzaghi固结理论;堆载预压;塑料排水板;软基处理中图分类号：U416.1 文献标识码：B Analysis on the application of PVD in Jinan-Dongying expressway softsoil foundationZHANG Zhu-hao，JIANG Jian-hong （Shandong Provincial Communications Planning & Design Institute.Shandong Jinan 250031 China）Abstract:Based on the drainage and consolidation mechanism of prefabricated vertical drain, the calculation and analysis of the consolidation of soft soil foundation strengthened by plastic drainage board (PVD) is carried out, the treatment plan for the soft soil foundation of expressway is determined, and comparison for the post-construction settlement monitoring data and theoretical calculation is carried out. It is verified that the calculation method is reasonable and feasible.Key words:terzaghi consolidation theory; preloading;plastic drainage board; soft soil foundation引言济南至东营高速公路滨州段沿线广泛分布着淤泥质粉质黏土，这种土在路基荷载的作用将产生较收稿日期： 2019—01—16作者简介：张珠皓（1987—），女，山东济南人，硕士研究生，工程师，研究方向为道路工程设计。
堆载预压法在温州深厚软土地基处理中的应用◎ 章途鑫 温州市交通工程管理中心摘 要：堆载预压法在软土地基处理应用较广，为了研究其在温州地区深厚软土地基加固效果，通过设置表层沉降、深层沉降标、孔隙水压力、深层水平位移等施工监测内容对施工过程进行监测，对监测结果进行分析表明，处理后地基土体物理力学指标均能得到明显改善，处理后的地基较为稳定，堆载预压法在温州地区深厚软土地基处理中，施工工期较长，地基处理效果较好，能够达到预期加固目标。
关键词：深厚软土；堆载预压；施工监测；软土加固1.引言我国沿海地区分布着大范围的淤泥质软土，随着城市的快速发展，对这些淤泥质软土进行处理进而对这些区域充分利用成为沿海地区开拓空间的迫切需求。
这些软土多处于超饱和状态，含水率可达到100%~200%，压缩性大，水渗透性差，处理难度大。
20世纪50年代初，瑞典学者Kjellmen提出的真空预压法，成为软基处理研究的里程碑[1]。
近年来，国内的众多学者对软基处理方法进行了总结和研究，取得了快速发展。
盛焕明等对真空预压负压力在地下水位线上、下传递规律，提出真空压力在地下水位线以下也会传递[2]；曹建勇、姜建芳、刘贺等研究了先浅层、再深层真空预压二次加固方法在道路区软基处理的案例，结果标明效果较好，能够满足使用要求[3,4,5]；朱森林、贾敏才、周波等在潮汕机场、上海港、广州南沙等地深厚软土处理项目中分别研究了堆载预压法、二次真空预压法、真空预压法加固效果，结果表明加固后地基承载力有较大幅度提交，土体物理力学性能指标也得到了较大提高[6,7,8]。
温州市地处浙江省南部，沿海约有530平方公里的滩涂。
作为“七山二水一分田”的少地城市，这些滩涂区域的建设开发，对温州市的发展显得尤为重要。
温州地区滩涂软土含水量高、孔隙比大，部分区域软土层厚度甚至超过30m，这些软土层普遍表现为透水性差、抗剪强度低、灵敏度大，地基处理难度很大。
本文以温州某项目为例，对堆载预压法处理该地区深厚软土地基进行了研究，该项目自2017年9月开始，2020年6月完工，地基处理取得了较好效果。
塑料排水板堆载预压在软基处理中的应用摘要:结合工程实例，对塑料排水板堆载预压法应用于软弱粘性土地基处理的原理、施工工艺、施工要点和施工监测等方面进行了论述，对类似工程具有一定的借鉴意义。
关键词:塑料排水板;堆载预压;软基处理Abstract: combined with the engineering example, the plastic drainage plate preloading method in soft soil foundation treatment principle, construction technology, construction gist and construction monitoring are discussed in this paper, similar to the project has a certain referential significance.Key words: plastic drainage plate; surcharge preloading; treatment of soft foundation中途分类号：U215.14 文献标识码：A 文章编码：前言我国沿海地区工程施工中广泛存在着软弱性土层，这种土的特点是含水量大、压缩性高、强度低、透水性小、排水固结慢，地基稳定性差。
因此，这种软弱地基的存在往往是沿海地区工程设计、施工的关键问题。
软土地基处理方法常有：换土垫层法、深层密实法、排水固结法、加筋法、胶结法及热学法。
塑料排水板堆载预压法是属于排水固结法中的一种地基处理方法，适用于透水性低的软弱粘性土处理。
本文结合深圳市前海填海区的软弱地基处理，介绍塑料排水板堆载预压法在沿海软弱地基处理的应用及其施工要点。
1、工程概况深圳市前海填海区某地块存在着大量软弱地基。
其钻探揭露地层自上而下依次为：①第四系海积层，淤泥为深灰黑色，饱和，流塑，局部挤淤带顶部呈软-可塑状态，稍具腥臭味，滑腻，含少量贝壳碎屑，局部夹细砂薄层。
淤泥层厚7.5~15.2m，平均厚度达到9.61m，层底标高-10.6~6.76m，平均层底标高-8.41m。
②冲洪积层及残积层，褐红色、灰黄色等，可塑状态，摇震无反应，滑腻，干强度和韧性高，局部夹砂砾或呈粘性土混中粗砂状。
③下伏基岩，场地下伏基岩为加里东期混合花岗岩，变余结构，片麻状构造。
根据软土的地质特征，本工程采用塑料排水板结合砂垫层、填土预压的地基处理方法。
2、塑料排水板堆载预压原理及固结度计算2.1 塑料排水板堆载预压原理塑料排水板辅以堆载预压，称为塑料排水板堆载预压法。
目前采用塑料排水板代替传统的砂井较为普遍，原因是塑料排水板可以工厂化生产，比袋装砂井更轻便，施工更简单，无缩颈、无断裂，有质量的保证；机械设备简单，各种地质条件都能施工，适应性较强；工程造价相对较低，施工效率较高。
塑料排水板预压法是属于排水固结法中的一种地基处理方法。
其原理为：软粘土地基在荷载作用下，孔隙中的水被慢慢排出，孔隙体积慢慢地减小，地基发生固结变形，同时，随着超静水压力逐渐消散，有效应力逐渐提高，地基土的强度逐渐增长。
根据固结理论，粘性土固结所需时间和排水距离的平方成正比，因此，为了加速土层的固结，最有效的办法是增加土层的排水途径，缩短排水距离。
塑料排水板和砂垫层就是为此而设立的竖向排水体和水平排水垫层。
堆载是排水固结法的加压系统，它使地基土的固结压力增加而产生固结。
2.2 固结度计算固结度的计算是塑料排水板堆载预压施工过程中一个很重要的内容，通过固结度的计算，一方面可以推算土体强度的增长，确定相应的加载计划和预压期限；另一方面可以反推软基的最终沉降量和预测沉降稳定时间，提出工程具体卸载的时间。
本工程属于塑料排水板打穿软土地基，分层等速加载固结，采用计算方法为三点法（固结度对数配合法），根据实测的s-t曲线推算地基最终沉降。
三点法推导的理论基础为曾国熙（1959年）推导的地基一维固结度方程：(其中α和β分别为与地基排水条件、地基土性质等参数有关)。
根据实测沉降，平均固结度可以表示为：U=(St-Sd)/( S∞-Sd) （其中St为t时刻的实测沉降；Sd和S∞分别为瞬时沉降和最终沉降）。
以上两式忽略瞬时沉降的影响可得到：三点法（固结度对数配合法）描述如下：从沉降时间S-t关系曲线上取最大恒载时间段内的三点S1、S2、S3，且△t=t3-t2=t2-t1，可得Ut= St/ S∞ S余= S∞- StS∞----最终沉降量St----t时间下的沉降量Ut----固结度%S余----本级荷载下的（主固结）残余沉降量3、塑料排水板堆载预压法的施工塑料排水板是由芯板和滤膜组成，芯板是由聚丙烯塑料加工而成，板的两面有间隔沟槽，土层中固结时渗流的孔隙水通过滤膜渗入到沟槽内，并通过沟槽向上渗入到地表排水砂垫层中。
3.1 塑料排水板的布置形式及间距、处理深度塑料排水板采用等边三角形布置，间距为1m；穿过淤泥和淤泥质土层进入下伏粘性土层1.0m，上端高出砂垫层0.2m。
3.2 施工工艺施工工艺：平整场地→铺设土工布→铺设砂垫层→插板机定位→确定排水板深度→装排水板桩靴→穿板→下插套管至标高→上拔套管→切割排水板（外露20cm）→移机至下→埋塑料排水板板头→集水井施工→堆载→进入恒载期→卸载。
首先在淤泥层顶面铺设经编复合土工布，土工布铺设前，应检查场地，确保无刺破土工布的杂物。
在经编复合土工布上铺中粗砂垫层，中粗砂垫层厚度控制在1.0m左右。
用测量仪或钢尺确定每个塑料排水板的打设位置并做好标记，根据打设标记进行插板机定位，成孔孔位误差不大于5cm；将塑料排水板穿过插板机的套管，从套管下端穿出，与管靴连接；调整插板机套管的垂直度，插板垂直度偏差不超过插板长度的1.5％；塑料排水板的标高控制，插板机带有电子自动记录装置，可记录插板时间、板长、回带长度、总长度的有关施工信息；将插板机套管插入地层，当排水板插入到设计深度后，拔出套管，则塑料排水板固定在孔底，拔管时仔细观察排水板有没有回带现象，若回带长度超过50cm，则在桩位旁10cm处补打一根。
塑料排水板打设完后，用中粗砂及时回填孔洞，并将板头埋入砂垫层中。
3.3 施工要点①打入地基的塑料排水板应为整板，需接长时，必须满足搭接要求，芯板平搭。
长度不够需要接长时，按如下方式进行：将板滤膜剥开，使芯板对插塔接，并将滤膜重新包好，裹紧后用铁丝或塑料绳穿扎牢固，或者用专用钉书机钉牢。
接长时塑料板上扎穿的孔眼不应在板芯的同一条排水槽中；每根接长板只允许一个接头，且搭接长度不小于20cm。
接长板要分散使用，相邻板应无接头；接长板的使用量不能超过打设总根数的10%。
②塑料排水板滤膜在转盘和打设过程中要避免损坏，防止淤泥进入板芯堵塞输水孔，影响排水效果。
③塑料排水板与管靴连接要牢固，避免提管时脱离将塑料排水板带出。
④为了避免淤泥进入板芯以致堵塞排水通道，影响排水效果，防止塑料排水板被带出，底部端头的塑料排水板应反折回一定长度，一般在60cm左右。
与“-”或“H”形管靴可靠连接，并且管靴与导管下端口密封要严。
施工中，为了防止打设过程中土层与插板直接接触，操作排水板可采用“H”形管靴。
在施打排水板时，当套管打到预定深度后，宜稍加停留，然后均匀提升，以减少回带，切不可拔管过快。
套管上拨时应垂直起吊，以防止带出和顶坏芯板，若有超过5%的塑料排水板在打设时产生回带，且回带长度超过50cm，应立即停止施工，检查原因，可采取调整管靴形状等措施来减少回带，并且按有关要求采取补打措施。
另可据施工现场情况测定代表性的回带量，实施超设计深度打设，从而保证排水板进入设计深度的土中。
⑤填筑堆载过程也是淤泥排水固结过程，地基中软土强度逐渐增长。
采用砂土混合料进行填筑，块石直径≤30cm，混合砂土料的控制干密度≥1.8g/cm3。
采用逐级堆载填筑，分5~9级等速加荷，每一级加载厚度1.0m～2.0m，分二～四层填筑，每层填筑厚度不得超过0.5/1.0m。
每级填筑时间为15天，其中堆载7天，静压8天，预留沉降及填筑层范围内采用重型推土机和振动压路机（T－180级）反复5次推平、碾压达到压实度要求即可；大面积土方填筑应均衡地、分段进行填筑，相邻段填筑高差不超过0.5m，分段宽度约50~80m。
填筑速率控制标准为：填筑时平均沉降量应≤15mm/d，孔隙水压力值/附加荷载值≤0.5，水平位移≤5mm/d，超过时应延缓填筑速度。
4、施工监测由于软土性质复杂且多变，在大面积软土上进行堆载预压，必须采取严密而完善的监测措施对施工进行全过程监控，掌握加固过程中软土的固结、变形情况。
本工程中，主要监测项目如下：①施工中的浅层沉降观测在砂垫层之下，经编复合土工布之上安装沉降板，每1万m2一块，板底面积为1.5*1.5m2，板上的沉降杆可以接长，每节长度1.5m，连接到堆载预压层顶面以上1m为止。
沉降板观测前，先测沉降板标高。
从埋设之日起，未堆载前观测1次，堆载施工过程中每天观测1次，恒载期每2天观测1次，卸载完毕后一星期观测1次，直到经检验认为地基沉降达到稳定后结束观测。
②分层沉降和孔隙水压力观测在插板完成之后，堆载之前埋设沉降磁环及孔隙水压力计，主要观测淤泥在预压期间固结变形、孔隙水压力消散规律和水位变化。
每5万m2安装一组分层沉降标和孔隙水压力计，孔压计在淤泥上、中、下三处各安装1个，分层沉降磁环在淤泥上、中、下和下伏粘性土层中四处各安装1个。
磁环埋设深度用φ55专用塑料管按要求定位，塑料管伸入淤泥层底部以下粘土残积层 1.0m，根据淤泥层厚度布置每个磁环所在的埋设深度。
观测要求与浅层沉降板相同。
堆载时平均沉降量应≤15mm/d，孔隙水压力值比附加荷载值≤0.5，大于此数值应延缓堆载速度。
③地下水位观测每5万m2设置一个地下水位观测孔。
水位计分别埋设于淤泥的上、中、下三处。
地下水位观测频率为加载期每天观测一次，预压期每3天一次。
5、施工效果以本工程二区为例，根据地表沉降资料分析地基固结度如表1所示。
表1 工后沉降推算成果表本工程采用塑料排水板堆载预压，经210天多160Kpa~198Kpa荷载预压，根据实测沉降数据推算固结度均达到95%以上，残余沉降量小于15cm，达到设计要求。
6、结语对于软土地基的处理有很多方法。
每种方法都有一定的适用范围。
同样，塑料排水板堆载预压法适用于透水性低的软弱粘性土处理，处理软基的深度可达15m 左右，造价便宜，工艺成熟，便于施工。
对于砂类土和粉土，因透水性良好，无需用此法处理。
对于含水平砂夹层的粘性土，因其具有较好的横向排水性能，所以不用竖向排水体处理，也能获得良好的固结效果。
