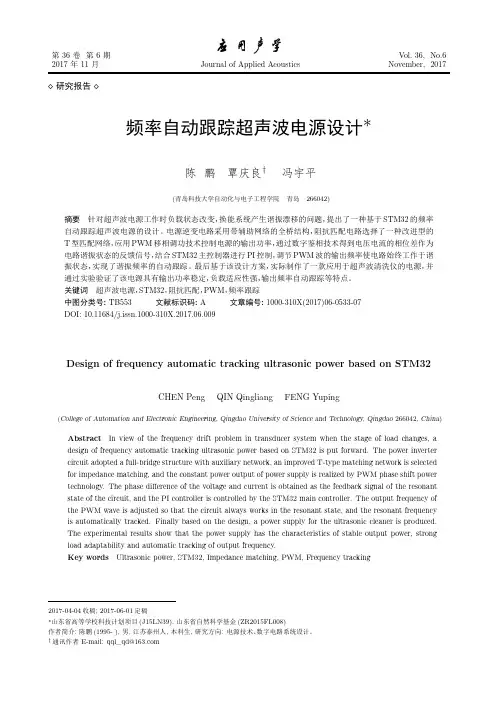

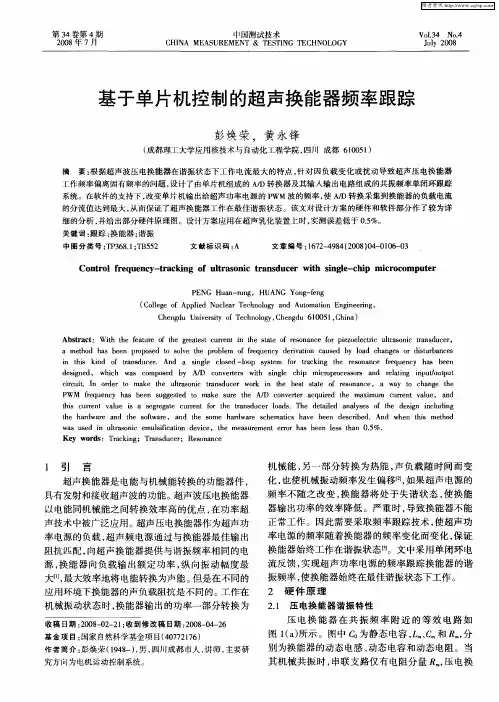

一种超声波电源的频率搜索与跟踪系统的设计 (1)

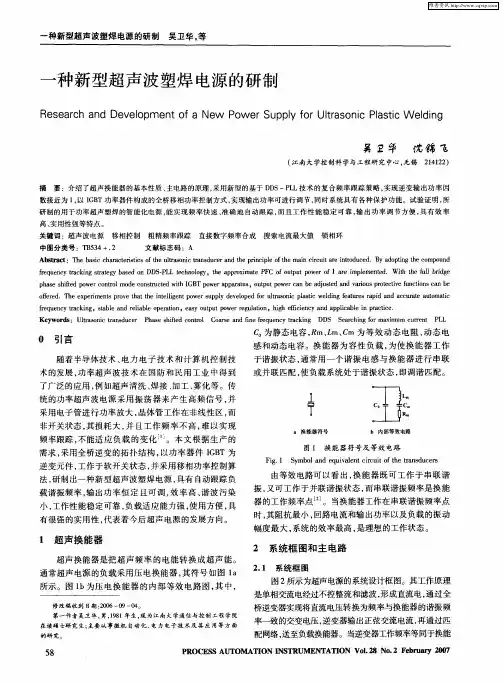

基于DSP的大功率超声电源的研制Design of high power ultrasonic power supply based on DSP(江苏科技大学) 赵磊王建华刘建芸Zhao Lei , Wang Jianhua，Liu Jianyun 摘要：介绍了一种基于DSP的大功率超声电源的原理、总体结构和软硬件设计及其特点。

该电源由高频逆变电路和以高性能DSP芯片TMS320F2812为核心的控制系统组成。

高频逆变电路实现了频率和功率均可调的超声频交流电的输出。

控制系统完成了电参数的实时采集，并执行频率自动跟踪和振幅恒定的控制任务。

软件上，分别使用了可变步长策略和PID算法，以满足上述两个闭环控制的需要。

实验表明，该电源能够很好地驱动超声振动负载，并具有频率跟踪范围宽和负载适应能力强的特点。

关键词：超声电源；频率跟踪；恒幅输出；DSP中图分类号：TN409 文献标识码：BABSTRACT：The principles, design method and characteristics of high power ultrasonic power supply based on DSP are presented in the paper. This device consists of inverter major circuit and control system based on TMS320F2812. The main circuit produces power supersonic AC output with adjustable frequency and changeable power. Control system is responsible for the real -time electrical data acquisition，and it also performs the control of frequency auto-tracking and constant output specific power.In software，variable step strategy and PID are applied to meet the need of above two closed-loop controls. Tests show that this power supply can effectively drive ultrasonic load，and it has a wide range of frequency tracking and high load flexibility.Key words：Ultrasonic Power Supply；frequency tracking；constant output specific power；DSP1、引言近些年，随着机械振动、电力电子技术的飞速发展，功率超声的应用愈来愈广泛，对功率超声电源的研制也提出了越来越高的要求。

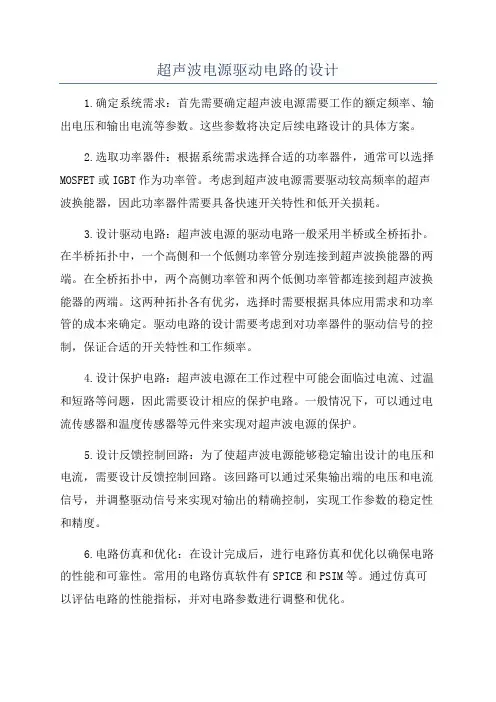

超声波电源驱动电路的设计1.确定系统需求：首先需要确定超声波电源需要工作的额定频率、输出电压和输出电流等参数。

这些参数将决定后续电路设计的具体方案。

2.选取功率器件：根据系统需求选择合适的功率器件，通常可以选择MOSFET或IGBT作为功率管。

考虑到超声波电源需要驱动较高频率的超声波换能器，因此功率器件需要具备快速开关特性和低开关损耗。

3.设计驱动电路：超声波电源的驱动电路一般采用半桥或全桥拓扑。

在半桥拓扑中，一个高侧和一个低侧功率管分别连接到超声波换能器的两端。

在全桥拓扑中，两个高侧功率管和两个低侧功率管都连接到超声波换能器的两端。

这两种拓扑各有优劣，选择时需要根据具体应用需求和功率管的成本来确定。

驱动电路的设计需要考虑到对功率器件的驱动信号的控制，保证合适的开关特性和工作频率。

4.设计保护电路：超声波电源在工作过程中可能会面临过电流、过温和短路等问题，因此需要设计相应的保护电路。

一般情况下，可以通过电流传感器和温度传感器等元件来实现对超声波电源的保护。

5.设计反馈控制回路：为了使超声波电源能够稳定输出设计的电压和电流，需要设计反馈控制回路。

该回路可以通过采集输出端的电压和电流信号，并调整驱动信号来实现对输出的精确控制，实现工作参数的稳定性和精度。

6.电路仿真和优化：在设计完成后，进行电路仿真和优化以确保电路的性能和可靠性。

常用的电路仿真软件有SPICE和PSIM等。

通过仿真可以评估电路的性能指标，并对电路参数进行调整和优化。

7.PCB设计和制作：根据最终确定的电路设计方案，进行PCB板的设计和制作。

在PCB设计中需要考虑电路布局、信号传输和电磁兼容性等问题，以确保电路的稳定性和可靠性。

8.电路测试：完成PCB制作后，对电路进行测试和调试，包括输出电压、输出电流、开关频率等参数的测试。

根据测试结果可以对电路进行调整和优化。

总结：超声波电源驱动电路的设计涉及到系统需求确定、功率器件选择、驱动电路设计、保护电路设计、反馈控制回路设计、电路仿真和优化、PCB设计和制作以及电路测试等多个步骤。

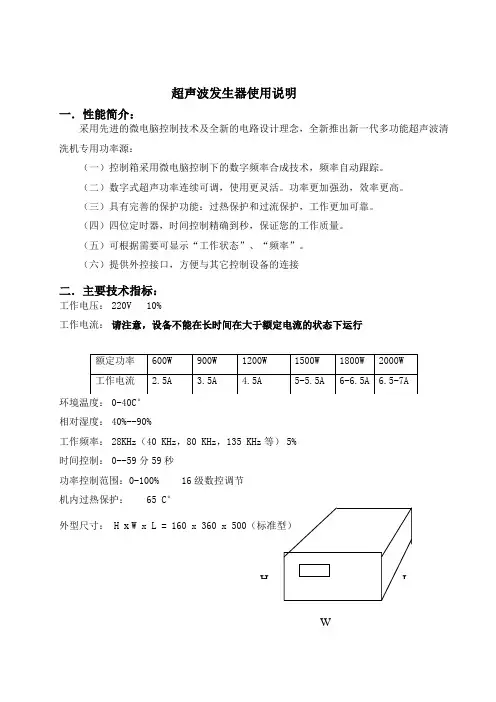

超声波发生器使用说明一．性能简介：采用先进的微电脑控制技术及全新的电路设计理念，全新推出新一代多功能超声波清洗机专用功率源：（一）控制箱采用微电脑控制下的数字频率合成技术，频率自动跟踪。

（二）数字式超声功率连续可调，使用更灵活。

功率更加强劲，效率更高。

（三）具有完善的保护功能：过热保护和过流保护，工作更加可靠。

（四）四位定时器，时间控制精确到秒，保证您的工作质量。

（五）可根据需要可显示“工作状态”、“频率”。

（六）提供外控接口，方便与其它控制设备的连接二．主要技术指标：工作电压： 220V10%工作电流： 请注意，设备不能在长时间在大于额定电流的状态下运行环境温度： 0-40C ° 相对湿度： 40%--90%工作频率： 28KHz （40 KHz ，80 KHz ，135 KHz 等） 5% 时间控制： 0--59分59秒 功率控制范围：0-100% 16级数控调节机内过热保护：65 C °外型尺寸： H x W x L = 160 x 360 x 500H W三．面板功能说明：1. 显示窗：用于显示定时时间、功率大小、工作状态及故障情况2. 扫频开关：选择正常工作状态或扫频工作状态。

3. 启动/停止：用于控制工作的运行和暂停。

4. 扫频开关+启动/停止：自动频率搜索。

（自动调机模式下起作用，参照四位DIP 开关设定）5. 增加定时（开机工作状态）：设置定时工作值。

（选择开机时是否开启超声）6. 减少定时：（显示“ON/OFF ”）设置定时工作值或选择显示字母。

7. 增加功率（显示电流，自动调机模式下起作用。

）：增大输出功率或显示电流。

8. 减少功率（显示频率）：减小输出功率或显示频率。

注：括号中的开关功能需与电源开关配合使用。

显示窗扫频开电源开增加功减少功减少定增加定启动/输出显示四．使用说明：1．将机器安放在通风干燥处，接好电源和输出接头。

当打开电源时显示窗中将显示产品的出产序列号2．正常工作模式：打开电源，显示窗或显示“-OFF”，如果是定时数字，请按“增加定时”或“减少定时”键，使显示窗显示“-OFF”，然后再按“启动/停止”机器即进入正常工作模式,并显示“-ON-”。

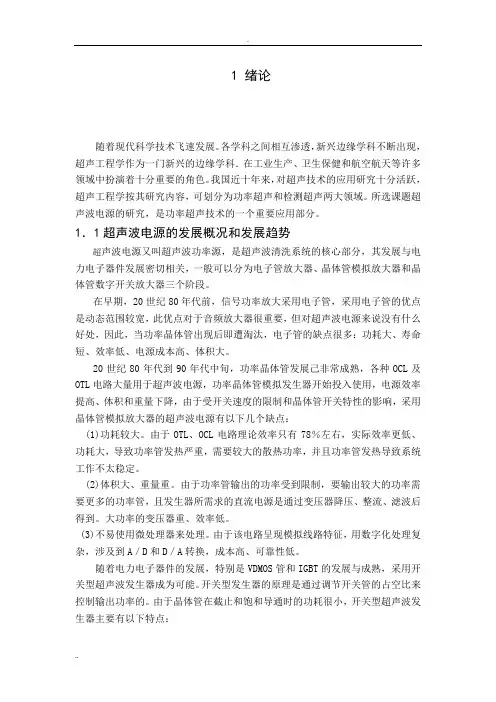

1 绪论随着现代科学技术飞速发展。

各学科之间相互渗透，新兴边缘学科不断出现，超声工程学作为一门新兴的边缘学科．在工业生产、卫生保健和航空航天等许多领域中扮演着十分重要的角色。

我国近十年来，对超声技术的应用研究十分活跃，超声工程学按其研究内容，可划分为功率超声和检测超声两大领域。

所选课题超声波电源的研究，是功率超声技术的一个重要应用部分。

1．1超声波电源的发展概况和发展趋势超声波电源又叫超声波功率源，是超声波清洗系统的核心部分，其发展与电力电子器件发展密切相关，一般可以分为电子管放大器、晶体管模拟放大器和晶体管数字开关放大器三个阶段。

在早期，20世纪80年代前，信号功率放大采用电子管，采用电子管的优点是动态范围较宽，此优点对于音频放大器很重要，但对超声波电源来说没有什么好处，因此，当功率晶体管出现后即遭淘汰，电子管的缺点很多：功耗大、寿命短、效率低、电源成本高、体积大。

20世纪80年代到90年代中旬，功率晶体管发展己非常成熟，各种OCL及OTL电路大量用于超声波电源，功率晶体管模拟发生器开始投入使用，电源效率提高、体积和重量下降，由于受开关速度的限制和晶体管开关特性的影响，采用晶体管模拟放大器的超声波电源有以下几个缺点：(1)功耗较大。

由于OTL、OCL电路理论效率只有78％左右，实际效率更低、功耗大，导致功率管发热严重，需要较大的散热功率，并且功率管发热导致系统工作不太稳定。

(2)体积大、重量重。

由于功率管输出的功率受到限制，要输出较大的功率需要更多的功率管，且发生器所需求的直流电源是通过变压器降压、整流、滤波后得到。

大功率的变压器重、效率低。

(3)不易使用微处理器来处理。

由于该电路呈现模拟线路特征，用数字化处理复杂，涉及到A／D和D／A转换，成本高、可靠性低。

随着电力电子器件的发展，特别是VDMOS管和IGBT的发展与成熟，采用开关型超声波发生器成为可能。

开关型发生器的原理是通过调节开关管的占空比来控制输出功率的。

收稿日期:2008-04-28 作者简介:李小雪(1981-),女,河南人,硕士生,主要从事数字信号处理的研究。

肖灵(1968-),男,湖南人,研究员,博士生导师。

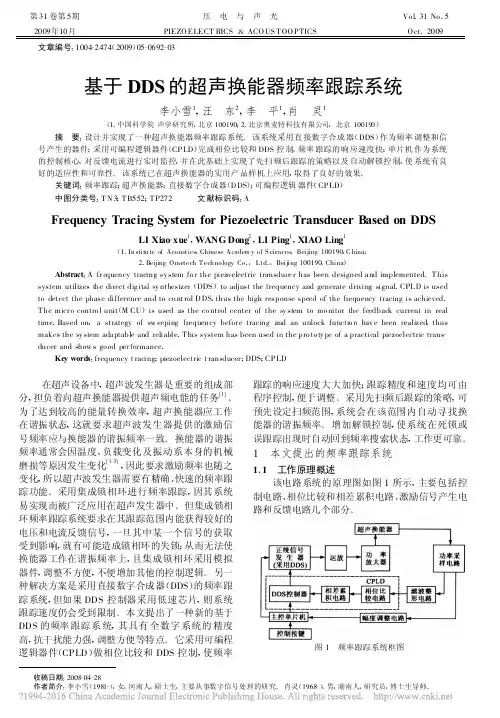

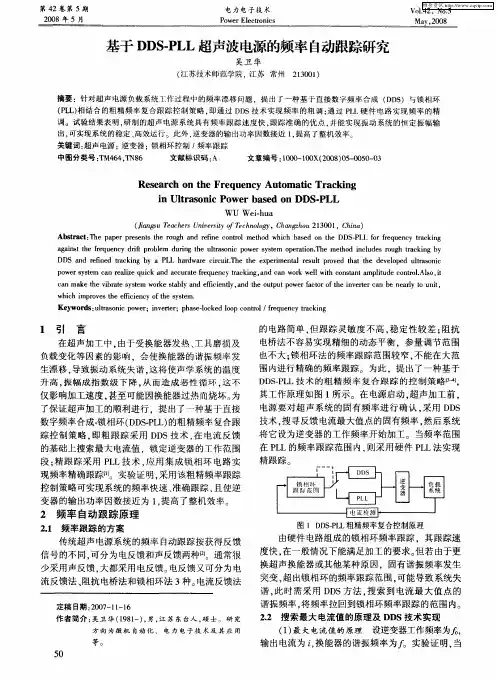

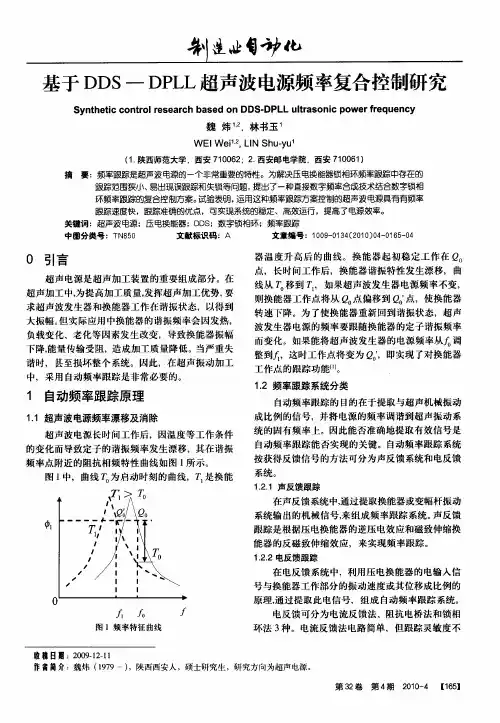

文章编号:1004-2474(2009)05-0692-03基于DDS 的超声换能器频率跟踪系统李小雪1,汪　东2,李　平1,肖　灵1(1.中国科学院声学研究所,北京100190;2.北京奥麦特科技有限公司,北京100190) 摘　要:设计并实现了一种超声换能器频率跟踪系统。
