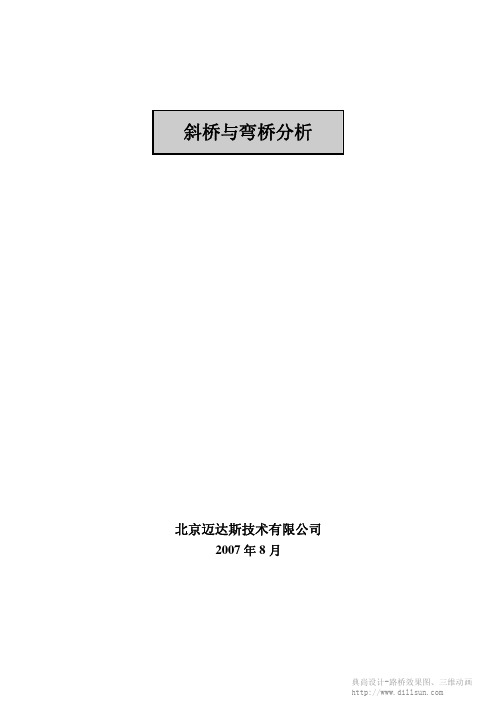

斜桥与弯桥分析北京迈达斯技术有限公司2007年8月目录1. 斜桥 (1)1.1 概述 (1)1.2 斜交桥梁的受力特点 (1)1.3 建模方法 (2)2. 弯桥 (3)2.1 概述 (3)2.2 弯桥的受力特点 (3)2.3 建模方法 (4)2.4 弯桥建模例题 (5)1. 斜桥1.1 概述桥梁设计中，会因为桥位、线型的因素，而需要将桥梁做成斜交桥。
斜交桥受力性能较复杂，与正交桥有很大差别。
平面结构计算软件无法对其进行精确的分析，限制了此类结构桥型的应用。
1.2 斜交桥梁的受力特点a) 钝角角隅处出现较大的反力和剪力，锐角角隅处出现较小的反力，还可能出现翘起；（图1.2.1）b) 出现很大的扭矩；（图1.2.2）c) 板边缘或边梁最大弯矩向钝角方向靠拢。
（图1.2.3 ~ 图1.2.4）图1.2.1 斜交空心板桥支点反力图1.2.2 斜交空心板桥扭矩图图1.2.3 正、斜交板桥自重弯矩图（板单元）图1.2.4 正、斜交空心板桥自重弯矩图（梁格单元）这些效应的大小与斜交角度大小也有很大的关系，斜交角度越大，上述效应就越大。
一般来说斜交角度小于20度时，对于简支斜交桥的上述影响可以忽略。
如果斜交角度超过20度就必须考虑上述效应的影响。
设计人员还应根据实际情况，找出适当的处理方案。
1.3 建模方法对斜交桥梁多用梁格法建立模型。
可用斜交梁格或正交梁格来建模。
对于斜交角度小于20度时，使用斜交梁格是非常方便的。
但是对于大角度的斜交桥，根据它的荷载传递特性，建议选用正交梁格，而且配筋时也尽量沿正交方向配筋。
图1.3.1 斜交梁格与正交梁格2. 弯桥2.1 概述目前弯梁桥在现代化的公路及城市道路立交中的数量逐年增加，应用已非常普遍。
尤其在互通式立交的匝道桥设计中应用更为广泛。
目前出现了很多小半径的曲线梁桥，特别是匝道桥梁更是如此。
此类桥梁具有斜、弯、坡、异形等特点，给桥梁的线型设计和构造处理带来很大困难。
2.2 弯桥的受力特点a) 弯桥在外荷载的作用下会同时产生弯矩和扭矩，并且互相影响，使梁截面处于弯扭共同作用的状态，其截面主拉应力往往比相应的直梁桥大得多（图2.2.1）；图2.2.1 弯桥弯矩与扭矩b) 弯桥在外荷载的作用下，还会出现横向弯矩（图2.2.2）；图2.2.2 横向弯矩c) 由于弯扭耦合，弯桥的变形比同样跨径直线桥要大，外边缘的挠度大于内边缘的挠度，而且曲率半径越小、桥越宽，这一趋势越明显。

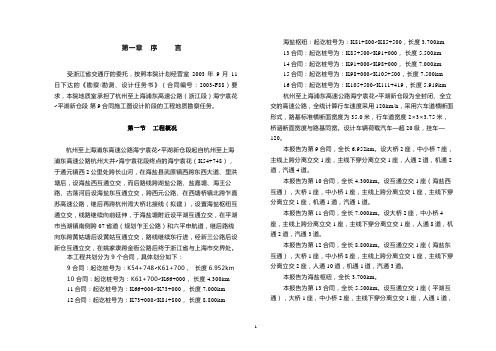

第一章序言受浙江省交通厅的委托，按照本院计划经营室2003年9月11日下达的《勘察/勘测、设计任务书》（合同编号：2003-F88）要求，本院地质室承担了杭州至上海浦东高速公路（浙江段）海宁袁花~平湖新仓段第9合同施工图设计阶段的工程地质勘察任务。
