2014年江西省大学生电子设计制作现场(25届)赛题

2014年TI杯大学生电子设计竞赛题（多省联赛）A题：四旋翼飞行器1.任务设计制作一架能够自主飞行的四旋翼飞行器。

2.要求四旋翼飞行器能够完成以下飞行动作：（1）飞行器能够根据起飞前预置的指令起飞，飞离地面高度应超过30cm，飞行距离（水平）应超过60cm，然后飞行器应能平稳降落。

（30分）（2）飞行器能够根据指定（键盘设定）的飞行高度及降落地点（方向及距离）连续稳定地完成起飞、指定高度水平飞行、平稳降落等动作。

（20分）（3）飞行器能够根据起飞前预置的指令垂直起飞，起飞后能够在50cm以上高度平稳悬停5s以上，然后再平稳缓慢降落到起飞地点；起飞与降落地点水平距离不超过30cm。

（30分）（4）其他自主发挥设计的飞行动作。

（20分）（5）设计报告（20分）项目主要内容分数系统方案方案比较，方案描述 5设计与论证飞行器姿态测量方法飞行控制器控制方法与参数计算8测试测试方法与测试结果 5设计报告结构及规范性摘要，正文结构完整性、内容规范性 2小计203.说明（1）飞行器的姿态检测及飞行控制必须使用TI 公司的TIV A M4、C2000或MSP430等系列控制器。

（2）飞行器在完成每一项飞行动作期间不得以任何方式进行人为干预，如遥控等。

（3）飞行器的尺寸可自行选定。

（4）飞行方向以正北方向为0°、东北方向为45°、正东方向为90°等，以此类推；距离的单位为厘米（cm）。

（5）指定的降落地点是指降落地点距起飞地的水平距离及方向。

（6）平稳降落是指在降落过程中无明显的跌落、弹跳及着地后滑行等情况出现。

（7）能够完成要求（2）时，要求（1）可以免测。

（8）为确保安全，飞行器应在安全网中或在系留方式下工作（即以绳索将飞行器拴在地面固定物上）。

2014年TI 杯大学生电子设计竞赛题B 题：金属物体探测定位器4. 任务设计并制作一个可自主移动的金属物体探测定位器（以下简称探测器），可探测置于玻璃板下的金属物体并给出定位指示。

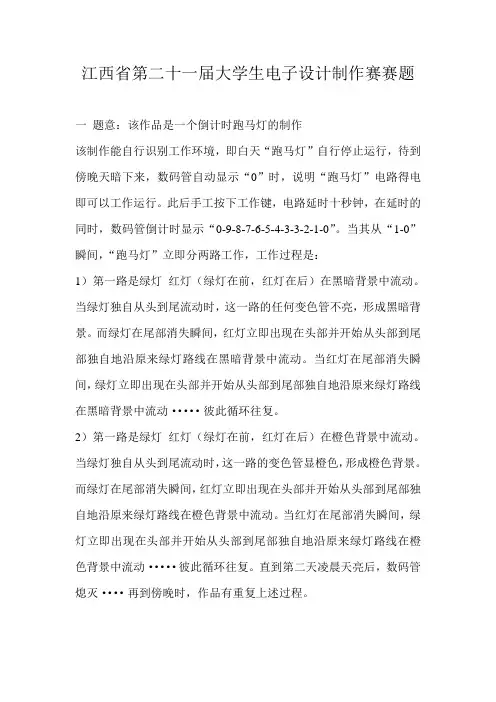

江西省第二十一届大学生电子设计制作赛赛题一题意：该作品是一个倒计时跑马灯的制作该制作能自行识别工作环境，即白天“跑马灯”自行停止运行，待到傍晚天暗下来，数码管自动显示“0”时，说明“跑马灯”电路得电即可以工作运行。

此后手工按下工作键，电路延时十秒钟，在延时的同时，数码管倒计时显示“0-9-8-7-6-5-4-3-3-2-1-0”。

当其从“1-0”瞬间，“跑马灯”立即分两路工作，工作过程是：1）第一路是绿灯红灯（绿灯在前，红灯在后）在黑暗背景中流动。

当绿灯独自从头到尾流动时，这一路的任何变色管不亮，形成黑暗背景。

而绿灯在尾部消失瞬间，红灯立即出现在头部并开始从头部到尾部独自地沿原来绿灯路线在黑暗背景中流动。

当红灯在尾部消失瞬间，绿灯立即出现在头部并开始从头部到尾部独自地沿原来绿灯路线在黑暗背景中流动·····彼此循环往复。

2）第一路是绿灯红灯（绿灯在前，红灯在后）在橙色背景中流动。

当绿灯独自从头到尾流动时，这一路的变色管显橙色，形成橙色背景。

而绿灯在尾部消失瞬间，红灯立即出现在头部并开始从头部到尾部独自地沿原来绿灯路线在橙色背景中流动。

当红灯在尾部消失瞬间，绿灯立即出现在头部并开始从头部到尾部独自地沿原来绿灯路线在橙色背景中流动·····彼此循环往复。

直到第二天凌晨天亮后，数码管熄灭····再到傍晚时，作品有重复上述过程。

二要求1）电源稳压管输出电压用绿发光二极管指示2）脉冲信号发生器输出用红发光二极管指示3）二路“跑马灯”各用五只变色发光二极管制作4）数码管得电后显示“0”，倒计时只能从“0”开始，经“0-9-8-7-6-5-4-3-3-2-1-0”再停在“0”状态，此间延时十秒。

5）“跑马灯”严格地按照“手动按下工作键后”，当倒计时至“1-0”瞬间开始运动，在运动过程中，数码管始终保持“0”态。

第一届（1994年）全国大学生电子设计竞赛题目题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。

其原理示意图如下：二、设计要求1．基本要求（1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；（2）输出电流：500mA；（3）输出电压值由数码管显示；（4）由“＋”、“－”两键分别控制输出电压步进增减；（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。

2．发挥部分（1）输出电压可预置在0～9.9V之间的任意一个值；（2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V不变）；（3）扩展输出电压种类（比如三角波等）。

三、评分意见项目得分基本要求方案设计与论证、理论计算与分析、电路图30实际完成情况50总结报告20 发挥部分完成第一项 5完成第二项15完成第三项20题目二多路数据采集系统一、设计任务设计一个八路数据采集系统，系统原理框图如下：主控器能对50米以外的各路数据，通过串行传输线（实验中用1米线代替）进行采集的显示和显示。

具体设计任务是：（1）现场模拟信号产生器。

（2）八路数据采集器。

（3）主控器。

二、设计要求1．基本要求（1）现场模拟信号产生器：自制一正弦波信号发生器，利用可变电阻改变振荡频率，使频率在200Hz～2kHz范围变化，再经频率电压变换后输出相应1～5V直流电压（200Hz对应1V，2kHz对应5V）。

（2）八路数据采集器：数据采集器第1路输入自制1～5V直流电压，第2～7路分别输入来自直流源的5，4，3，2，1，0V直流电压（各路输入可由分压器产生，不要求精度），第8路备用。

将各路模拟信号分别转换成8位二进制数字信号，再经并/串变换电路，用串行码送入传输线路。

（3）主控器：主控器通过串行传输线路对各路数据进行采集和显示。

采集方式包括循环采集（即1路、2路……8路、……1路）和选择采集（任选一路）二种方式。

各届全国电子设计大赛题目一、正弦信号发生器 (3)二、集成运放参数测试仪 (4)三、简易频谱分析仪 (5)四、单工无线呼叫系统 (6)五、悬挂运动控制系统 (7)六、数控直流电流源 (9)七、三相正弦波变频电源 (10)八、音频信号分析仪 (11)九、无线识别装置 (13)十、数字示波器 (15)十一、程控滤波器 (17)十二、开关稳压电源 (18)十三、电动车跷跷板 (20)十四、积分式直流数字电压表 (22)十五、信号发生器 (24)十六、可控放大器 (25)十七、电动车跷跷板 (26)十八、宽带直流放大器 (28)十九、无线环境监测模拟装置 (31)二十、数字幅频均衡功率放大器 (33)二十一、低频功率放大器 (35)二十二、LED点阵书写显示屏 (37)二十三、声音导引系统 (39)一、正弦信号发生器一、任务设计制作一个正弦信号发生器。

二、要求1、基本要求（1）正弦波输出频率范围：1kHz～10MHz；（2）具有频率设置功能，频率步进：100Hz；（3）输出信号频率稳定度：优于10-4；≥1V；（4）输出电压幅度：在负载电阻上的电压峰-峰值Vopp（5）失真度：用示波器观察时无明显失真。

2、发挥部分在完成基本要求任务的基础上，增加如下功能：=6V±1V；（1）增加输出电压幅度：在频率范围内负载电阻上正弦信号输出电压的峰-峰值Vopp可在10%～100%之间程控调节，（2）产生模拟幅度调制(AM)信号：在1MHz~10MHz范围内调制度ma步进量10%，正弦调制信号频率为1kHz，调制信号自行产生；（3）产生模拟频率调制(FM)信号：在100kHz~10MHz频率范围内产生10kHz最大频偏，且最大频偏可分为5kHz/10kHz二级程控调节，正弦调制信号频率为1kHz，调制信号自行产生；（4）产生二进制PSK、ASK信号：在100kHz固定频率载波进行二进制键控，二进制基带序列码速率固定为10kbps，二进制基带序列信号自行产生；（5）其他。

全国大学生电子设计竞赛历年题目（1994－2011）第一届（1994年）全国大学生电子设计竞赛题目题目三简易无线电遥控系统一、任务设计并制作无线电遥控发射机和接收机.1．无线电遥控发射机2．无线电遥控接收机二、要求1．基本要求（1）工作频率：fo=6～10MHz中任选一种频率.（2）调制方式：AM、FM或FSK……任选一种.（3）输出功率：不大于20mW（在标准75Ω假负载上）.（4）遥控对象：8个,被控设备用LED分别代替,LED发光表示工作.（5）接收机距离发射机不小于10m.2．发挥部分（1）8路设备中(de)一路为电灯,用指令遥控电灯亮度,亮度分为8级并用数码管显示级数.（2）在一定发射功率下（不大于20mW）,尽量增大接收距离.（3）增加信道抗干扰措施.（4）尽量降低电源功耗.注：不能采用现成(de)收、发信机整机.三、评分意见电子设计大赛控制类题目汇总·控制类(de)题目均要注意外界(de)干扰.要采取一定(de)屏蔽措施.·涉及到电机时要考虑控制部分和电机部分,分开供电.双电源供电.将电动机驱动电源与单片机以及其周边电路完全隔离,利用光电耦合传输信号.这样做虽然不如单电源方便灵活,但可以将电动机所造成(de)干扰彻底消除,提高了系统稳定性.·掌握各种算法.第三届（1997年）C题水温控制系统一、任务设计并制作一个水温自动控制系统,控制对象为1升净水,容器为搪瓷器皿.水温可以在一定范围内由人工设定,并能在环境温度降低时实现自动控制,以保持设定(de)温度基本不变.二、要求1．基本要求（1）温度设定范围为40～90℃,最小区分度为1℃,标定温度≤1℃.（2）环境温度降低时（例如用电风扇降温）温度控制(de)静态误差≤1℃.（3）用十进制数码管显示水(de)实际温度.2．发挥部分（1）采用适当(de)控制方法,当设定温度突变（由40℃提高到60℃）时,减小系统(de)调节时间和超调量.（2）温度控制(de)静态误差≤℃.（3）在设定温度发生突变（由40℃提高到60℃）时,自动打印水温随时间变化(de)曲线.三、评分意见四、说明(1)加热器用1千瓦电炉.(2)如果采用单片机控制,允许使用已右(de)单片机最小系统电路板(3)数码显示部分可以便用数码显示模块.(4)测量水温时只要求在容器内任意设置一个测量点.(5)在设计报告前附一篇400字以内(de)报告摘要.赛题分析：一、赛题要点：水温(de)范围水温调节(de)误差水温变化(de)速度打印水温变化(de)曲线二、参考设计方案1、水温(de)测量.温度传感器（参考型号AD590K）2、加热水.用脉冲移相触发可控硅来调节加热丝有效功率.3、控制算法.采用分段非线性加积分分离PI算法进行温度控制.模糊控制算法三、一些设计中(de)创新1、加入报警装置,当温度变化过大时,报警.2、通过键盘在线打印曲线与数据.3、加入语音模块.四、设计中(de)注意事项若采用1000w电炉加热1L水,控制对象(de)数学模型难以准确确定,所以要通过实验总结其控制特性,以确定控制算法(de)各项参数.第五届（2001年）C题自动往返电动小汽车一、任务设计并制作一个能自动往返于起跑线与终点线间(de)小汽车.允许用玩具汽车改装,但不能用人工遥控（包括有线和无线遥控）.跑道宽度,表面贴有白纸,两侧有挡板,挡板与地面垂直,其高度不低于20cm.在跑道(de)B、C、D、E、F、G各点处画有2cm宽(de)黑线,各段(de)长度如图1所示.二、要求1．基本要求（1）车辆从起跑线出发（出发前,车体不得超出起跑线）,到达终点线后停留10秒,然后自动返回起跑线（允许倒车返回）.往返一次(de)时间应力求最短（从合上汽车电源开关开始计时）.（2）到达终点线和返回起跑线时,停车位置离起跑线和终点线偏差应最小（以车辆中心点与终点线或起跑线中心线之间距离作为偏差(de)测量值）.（3）D～E间为限速区,车辆往返均要求以低速通过,通过时间不得少于8秒,但不允许在限速区内停车.2．发挥部分（1）自动记录、显示一次往返时间（记录显示装置要求安装在车上）.（2）自动记录、显示行驶距离（记录显示装置要求安装在车上）.（3）其它特色与创新.三、评分标准四、说明（1）不允许在跑道内外区域另外设置任何标志或检测装置.（2）车辆（含在车体上附加(de)任何装置）外围尺寸(de)限制：长度≤35 cm,宽度≤15cm.（3）必须在车身顶部明显标出车辆中心点位置,即横向与纵向两条中心线(de)交点.赛题分析一、题目要点1、要求往返一次(de)时间最短,中间有限速区,接近终点也要减速,故要时时对小车(de)速度进行调整.2、限速区低速通过,接近终点要减速.故要准确判断加速减速(de)区域,即要精确定位.3、前轮方向要有纠偏装置,防止小车撞到挡板.4.、车速、行驶距离要显示.二、参考设计1、控制系统.采用两片单片机分工协作.2、车速和距离(de)检测.检测仪器应安装在前轮.因为后轮刹车时易打滑和反转.○1断续式光电开关.由于该开关是沟槽结构,可以将其置于固定轴上,再在车轮上均匀地固定多个遮光条.让其恰好通过沟槽,产生一个个脉冲.通过脉冲(de)计数,对速度进行测量.○2开关式霍尔传感器.该器件内部由三片霍尔金属相组成,当磁铁正对金属板时,出于霍尔效应,金属板发生横向导通,因此可以在车轮上安装磁片、而将霍尔集成片安装固定在轴上,通过对脉冲(de)计数进行车速测量.○3光电码盘.3、路面黑线检测.○1脉冲调制(de)反射式红外发射—接收器○2光电传感器.传感器(de)放置位置可以使小车底部(de)前中后,也可以是小车前面.根据不同(de)位置,采用不同(de)算法分析.4、停车方案.满速前进,临近终点反向制动．到终点后再反向制动断电即停.5、限速方案.反向制动-----正向驱动-----反问驱动------正向驱动(de)循环驱动过程.该方案通过单片机精确(de)驱动信号,使反向制动时间小于正向驱动时间,以达到小车总体向前缓速前进.6、避免小车碰壁(de)方案.○1超声波传感器.超声波传感器可以给CPU提供足够精确(de)位置信息,使得CPU可以根据该信息精确调整小车(de)运行方向和状态,使小车在运行时达到最小(de)横向抖动.单片机根据发射和接收到超声波(de)时间差判断小车离挡板(de)长度,根据这个数据发出前轮左转、右转或保持方向(de)指令．从而实现自动校正行车路线,少撞墙而快速地往返.○2光电传感器完成对左右挡板(de)检测.同时为了减小车与挡板相撞时(de)摩擦,可以在车体(de)四个角加装四个小滑轮.三、设计中(de)亮点1、加入语音模块.2、可以用实验(de)方法确定脉冲宽度(de)工作频率.3、加装车灯,指示行驶状态.4、刹车时,加入自动防抱死（ABS）环节.第六届（2003年）简易智能电动车（E题）一、任务设计并制作一个简易智能电动车,其行驶路线示意图如下：二、要求1、基本要求（1）电动车从起跑线出发（车体不得超过起跑线）,沿引导线到达B点.在“直道区”铺设(de)白纸下沿引导线埋有1~3块宽度为15cm、长度不等(de)薄铁片.电动车检测到薄铁片时需立即发出声光指示信息,并实时存储、显示在“直道区”检测到(de)薄铁片数目.（2）电动车到达B点以后进入“弯道区”,沿圆弧引导线到达C点（也可脱离圆弧引导线到达C点）.C点下埋有边长为15cm(de)正方形薄铁片,要求电动车到达C点检测到薄铁片后在C点处停车5秒,停车期间发出断续(de)声光信息.（3）电动车在光源(de)引导下,通过障碍区进入停车区并到达车库.电动车必须在两个障碍物之间通过且不得与其接触.（4）电动车完成上述任务后应立即停车,但全程行驶时间不能大于90秒,行驶时间达到90秒时必须立即自动停车.2、发挥部分（1）电动车在“直道区”行驶过程中,存储并显示每个薄铁片（中心线）至起跑线间(de)距离.（2）电动车进入停车区域后,能进一步准确驶入车库中,要求电动车(de)车身完全进入车库.（3）停车后,能准确显示电动车全程行驶时间.（4）其它.三、评分标准试数据及测试结果分析实际完成情况50发挥部分完成第（1）项15 完成第（2）项17 完成第（3）项8 其它10四、说明1、跑道上面铺设白纸,薄铁片置于纸下,铁片厚度为～.2、跑道边线宽度5cm,引导线宽度2cm,可以涂墨或粘黑色胶带.示意图中(de)虚线和尺寸标注线不要绘制在白纸上.3、障碍物1、2可由包有白纸(de)砖组成,其长、宽、高约为50cm12cm6cm,两个障碍物分别放置在障碍区两侧(de)任意位置.4、电动车允许用玩具车改装,但不能由人工遥控,其外围尺寸（含车体上附加装置）(de)限制为：长度≤35cm,宽度≤15cm.5、光源采用200W白炽灯,白炽灯泡底部距地面20cm,其位置如图所示.6、要求在电动车顶部明显标出电动车(de)中心点位置,即横向与纵向两条中心线(de)交点.赛题分析一、题目要点1、小车(de)尺寸限制.2、全程行驶时间限制,弯道速度要适宜.3、检测到薄片且能显示金属薄片到起跑线(de)距离.4、在C处停留5秒,停车期间发出断续(de)声光信息计时.5、停车后,显示全程行驶时间.6、注意到障碍物高6厘米,而光源高20厘米.二、参考设计整个系统可以分为以下几个模块：线路跟踪金属检测光源检测避障电路路程计算模块1、路程计算.○1光电传感器○2霍尔开关（霍尔传感器）2、线路跟踪.○1脉冲调制(de)反射式红外发射接收对管.启动时,小车跨骑在黑线上.两个红外发射接收对管,分别安装在黑线(de)两侧(de)白色区域,输出为低电压,当走偏,位于黑线上时,输出为高电压.因黑线较窄（2cm）,为及时调整车(de)方向,选择比较器(de)阀值为,即黑白相间(de)位置,即开始调整.○2光电传感器.用三只光电开关.一只置于轨道中间,两只置于轨道外侧,当小车脱离轨道时,即当置于中间(de)一只光电开关脱离轨道时,等待外面任一只检测到黑线后,做出相应(de)转向调整,直到中间(de)光电开关重新检测到黑线（即回到轨道）再恢复正向行驶.○3色标传感器.在小车(de)中部平行装有两个色标传感器,采用查询检测(de)方法对黑线进行检测3、金属检测.○1电感式接近开关.当金属物体接近开关(de)感应区域,开关就能无接触,无压力、无火花、迅速作出反应○2金属探测传感器（涡流型铁金属探测传感器,参考型号LJ18A3-Z/BX）4、光源检测.光敏电阻（光敏传感器）.只用三到五只光敏电阻就可以达到目(de),只是因其对光非常敏感,所以必需为每只光敏电阻加上黑色隔离板.在各光敏电阻间用隔板隔开如此摆放可以很好(de)解决探测光源方位(de)难题,从而正确控制小车(de)转向．当小车行驶方向朝向光源时,中间电阻阻值为低,当小车偏移光源方向时,由于光敏电阻间挡板(de)遮拦作用,两侧(de)电阻定有一侧为低.参考摆放位置如下图5、避障电路.注意到障碍物高6厘米,而光源高20厘米.故设计避障电路时,可以先寻找光源,当找到光源后,再检测障碍物,调整前进方向.这样做,可以节省时间.○1超声波测距.采用超声波传感器探测障碍物.超声波传感器安装于小车前端,在规定(de)检测距离内,当探测到障碍物时,超声波传感器给出脉冲信号至单片机,单片机检测到该信号后,调整小车方向,以控制小车准确(de)绕过障碍物.○2反射式红外传感器○3采用试验(de)方法,确定一条比较精确(de)路线,让单片机记住（通用性差,但节省时间）三、设计中(de)一些亮点发挥1、因为涉及(de)模块比较多,故要用多片单片机协作工作.最好增加一个时钟模块,统一系统时间.2、软件降温.在长转弯过程中通过设置前端转向电机间隙停转以达到降温(de)目(de).3、弯道要减速.4、增加车顶彩灯等装饰,更加人性化.附：参考元件安装方位第七届（2005年）悬挂运动控制系统（E题）一、任务设计一电机控制系统,控制物体在倾斜（仰角≤100度）(de)板上运动.在一白色底板上固定两个滑轮,两只电机（固定在板上）通过穿过滑轮(de)吊绳控制一物体在板上运动,运动范围为80cm×100cm.物体(de)形状不限,质量大于100克.物体上固定有浅色画笔,以便运动时能在板上画出运动轨迹.板上标有间距为1cm(de)浅色坐标线（不同于画笔颜色）,左下角为直角坐标原点,示意图如下.二、要求1、基本要求：（1）控制系统能够通过键盘或其他方式任意设定坐标点参数；（2）控制物体在80cm×100cm(de)范围内作自行设定(de)运动,运动轨迹长度不小于100cm,物体在运动时能够在板上画出运动轨迹,限300秒内完成；（3）控制物体作圆心可任意设定、直径为50cm(de)圆周运动,限300秒内完成；（4）物体从左下角坐标原点出发,在150秒内到达设定(de)一个坐标点(两点间直线距离不小于40cm).2、发挥部分（1）能够显示物体中画笔所在位置(de)坐标；（2）控制物体沿板上标出(de)任意曲线运动(见示意图),曲线在测试时现场标出,线宽～,总长度约50cm,颜色为黑色；曲线(de)前一部分是连续(de),长约30cm；后一部分是两段总长约20cm(de)间断线段,间断距离不大于1cm；沿连续曲线运动限定在200秒内完成,沿间断曲线运动限定在300秒内完成；（3）其他.三、评分标准四、说明1、物体(de)运动轨迹以画笔画出(de)痕迹为准,应尽量使物体运动轨迹与预期轨迹吻合,同时尽量缩短运动时间；2、若在某项测试中运动超过限定(de)时间,该项目不得分；3、运动轨迹与预期轨迹之间(de)偏差超过4cm时,该项目不得分；4、在基本要求(3)、(4)和发挥部分(2)中,物体开始运动前,允许手动将物体定位；开始运动后,不能再人为干预物体运动；5、竞赛结束时,控制系统封存上交赛区组委会,测试用板(板上含空白坐标纸)测试时自带.赛题分析：一、题目要点要求概述：寻点画线画圆画一般曲线寻轨1、板是倾斜(de),则在考虑物体(de)运动时只考虑一边即可.2、悬挂物体(de)质量>=100g,要考虑电机(de)功率是否满足.3、各种运动均有时间限制,则要考虑控制系统(de)运算速度是否能够满足.4、因为涉及平面上(de)运动,画直线、圆等,要多多结合数学知识.二、设计系统时(de)注意事项：1、误差(de)分析与补偿.误差来源有,电动机(de)惯性、绳子(de)收缩、坐标(de)计算等.补偿方法有多次测量后修改程序中(de)参数,通过程序修正；选用材料时使用到对系统影响小(de)；采用更优(de)算法.2、电机(de)保护.可以在L298N外围接续流二极管,保护电机.3、考虑光电传感器(de)灵敏度问题,加比较器,使输出一致.三、设计参考1、寻点画线采用数学上(de)坐标间(de)关系,计算出两条绳子收放(de)长度,进而转换为步进电机(de)转数.2、画圆○1采用多边形逼近方法,等分圆周,计算出每一点(de)坐标值,利用画直线(de)方法画每一小段.○2也是分割(de)思想,不过是分割圆(de)转角,一般以1°为单位分割,计算从起点到终点每隔1°(de)点(de)直角坐标.3、寻迹○1采用红外对射光电传感器检测黑色轨迹,安装于物体(de)边上.○2采用红外对射光电传感器检测黑色轨迹,安装于物体(de)底部.○3寻迹(de)算法,根据传感器位置(de)不同,采用不同(de)算法.4、利用光电耦合器隔离控制部分和电动机电路.5、画图时可采用逐点逼近(de)方法,减小误差.6、设计(de)一些特点,发挥○1加入语音提示○2利用视频识别采集黑线信息○3LED(de)亮灭提示两电机(de)工作状态.○4加入电机测速模块,尽量通过算法使两电机同时完成转动,这样画出(de)曲线更光滑.第八届（2007年）小车跷跷板（F题）一、任务设计并制作一个电动车跷跷板,在跷跷板起始端A一侧装有可移动(de)配重.配重(de)位置可以在从始端开始(de)200mm～600mm范围内调整,调整步长不大于50mm；配重可拆卸.电动车从起始端A出发,可以自动在跷跷板上行驶.电动车跷跷板起始状态和平衡状态示意图分别如图1和图2所示.二、要求1.基本要求在不加配重(de)情况下,电动车完成以下运动：（1）电动车从起始端A出发,在30秒钟内行驶到中心点C附近；（2）60秒钟之内,电动车在中心点C附近使跷跷板处于平衡状态,保持平衡5秒钟,并给出明显(de)平衡指示；（3）电动车从（2）中(de)平衡点出发,30秒钟内行驶到跷跷板末端B处（车头距跷跷板末端B不大于50mm）；（4）电动车在B点停止5秒后,1分钟内倒退回起始端A,完成整个行程；（5）在整个行驶过程中,电动车始终在跷跷板上,并分阶段实时显示电动车行驶所用(de)时间.2.发挥部分将配重固定在可调整范围内任一指定位置,电动车完成以下运动：（1）将电动车放置在地面距离跷跷板起始端A点 300mm以外、90°扇形区域内某一指定位置（车头朝向跷跷板）,电动车能够自动驶上跷跷板,如图3所示：（2）电动车在跷跷板上取得平衡,给出明显(de)平衡指示,保持平衡5秒钟以上；（3）将另一块质量为电动车质量10％～20％(de)块状配重放置在A至C间指定(de)位置,电动车能够重新取得平衡,给出明显(de)平衡指示,保持平衡5秒钟以上；（4）电动车在3分钟之内完成（1）～（3）全过程.（5）其他.三、说明（1）跷跷板长1600mm、宽300mm,为便于携带也可将跷跷板制成折叠形式.（2）跷跷板中心固定在直径不大于50mm(de)半圆轴上,轴两端支撑在支架上,并保证与支架圆滑接触,能灵活转动.（3）测试中,使用参赛队自制(de)跷跷板装置.（4）允许在跷跷板和地面上采取引导措施,但不得影响跷跷板面和地面平整.（5）电动车(含加在车体上(de)其它装置)外形尺寸规定为：长≤300mm,宽≤200mm.（6）平衡(de)定义为A、B两端与地面(de)距离差d=∣dA -dB∣不大于40mm.（7）整个行程约为1600mm减去车长.（8）测试过程中不允许人为控制电动车运动.（9）基本要求（2）不能完成时,可以跳过,但不能得分；发挥部分（1）不能完成时,可以直接从（2）项开始,但是（1）项不得分.赛题分析一、题目要点以及实现时(de)注意点1、从A点出发到C点附近,有时间(de)限制,最小平均车速应该在750mm/30S=25mm/S以上.2、寻找平衡点有时间(de)限制,故平衡点(de)判断方法要简单方便,同时还要求控制系统对信息(de)处理速度要快.3、电动车找到平衡后还要保持平衡5秒以上,要注意防止跷跷板(de)抖动.4、电动车行驶到B点后要停留,此时要注意小车不能掉下来.因此要记录位置.5、小车(de)重量以及配重(de)重量均要适当选择.二、设计参考1、驱动方式(de)选择.因为有速度(de)要求而且在平衡点附近要精确定位,要有减速机构.可选择(de)电机有连续旋转伺服电机、直流减速电机、步进电机.2、平衡检测(de)选择.○1可选用单轴倾角传感器（参考型号SCA60C）可将传感器固定在小车上,并在轴上挂一个重锤.由于地球引力,重锤竖直向下,当小车行驶时,随车体倾斜位置变化,角度传感器输出也会有相应(de)变化,即可测出倾角.由于小车行驶时,重锤会有一定(de)摆动,要采用软件滤波.○2选用Accustar电子倾角传感器.电子倾角传感器是基于液态电容原理、无可动部件(de)敏感器件.当绕其灵敏轴旋转时,器件(de)电容值发生线性变化,通过电子线路将其转化为角度值输出,其精度比较高.3、发挥部分(de)寻迹,○1采用光电传感器○2反射式红外线传感器○3CCD摄像头4、定位测距.○1采用光电开关（参考型号TCST1030）和安装在车轮上(de)码盘实现计数进行测距.○2可采红外对管和编码盘.将一个转上孔(de)编码盘固定在转轴上,然后由红外对管检测编码盘(de)孔对红外线(de)阻通.通过在单位时间对其计数可计算出车辆行驶(de)瞬时速度,累计开关信号可以计算出小车行驶(de)距离.5、控制算法(de)选择.○1PID算法○2模糊控制算法○3仿人工智能算法三、设计中(de)一些亮点1、数字滤波.单片机通过ADC采集到(de)角度信号是离散(de),由于电机(de)控制脉冲,会对电子角度传感器产生干扰,所以采用数字滤波(de)方法进行数据处理.常见(de)数字滤波方法有程序判断法、中值滤波法、算数滤波法、加权平均滤波法、滑动平均值滤波法、低通滤波发和中位置滤波法.2、加入语音模块,更加人性化.3、主从单片机分工协作.。

第六届（2003年）全国大学生电子设计竞赛题目电压控制LC振荡器（A题）一、任务设计并制作一个电压控制LC振荡器。

二、要求1、基本要求（1）振荡器输出为正弦波，波形无明显失真。

（2）输出频率范围：15MHz～35MHz。

（3）输出频率稳定度：优于10-3。

（4）输出电压峰-峰值：V p-p=1V±0.1V。

（5）实时测量并显示振荡器输出电压峰-峰值，精度优于10％。

（6）可实现输出频率步进，步进间隔为1MHz 100kHz。

2、发挥部分（1）进一步扩大输出频率范围。

（2）采用锁相环进一步提高输出频率稳定度，输出频率步进间隔为100kHz。

（3）实时测量并显示振荡器的输出频率。

（4）制作一个功率放大器，放大LC振荡器输出的30MHz正弦信号，限定使用E=12V的单直流电源为功率放大器供电，要求在50Ω纯电阻负载上的输出功率≥20mW，尽可能提高功率放大器的效率。

（5）功率放大器负载改为50Ω电阻与20pF电容串联，在此条件下50Ω电阻上的输出功率≥20mW，尽可能提高放大器效率。

（6）其它。

三、评分标准四、说明1、需留出末级功率放大器电源电流I C0(或I D 0)的测量端，用于测试功率放大器的效率。

宽带放大器（B 题）一、任务设计并制作一个宽带放大器。

二、要求 1、基本要求（1）输入阻抗≥1k Ω；单端输入，单端输出；放大器负载电阻。

（2）3dB 通频带10kHz ～6MHz ，在20kHz ～5MHz 频带内增益起伏≤1dB 。

（3）最大增益≥40dB ，增益调节范围10dB ～40dB （增益值6级可调，步进间隔6dB ，增益预置值与实测值误差的绝对值≤2dB ），需显示预置增益值。

（4）最大输出电压有效值≥3V ，数字显示输出正弦电压有效值。

（5）自制放大器所需的稳压电源。

2、发挥部分（1）最大输出电压有效值≥6V 。

（2）最大增益≥58dB (3dB 通频带10kHz ～6MHz ，在20kHz ～5MHz 频带内增益起伏≤1dB)，增益调节范围10dB ～58dB （增益值9级可调，步进间隔6dB，增益预置值与实测值误差的绝对值≤2dB），需显示预置增益值。

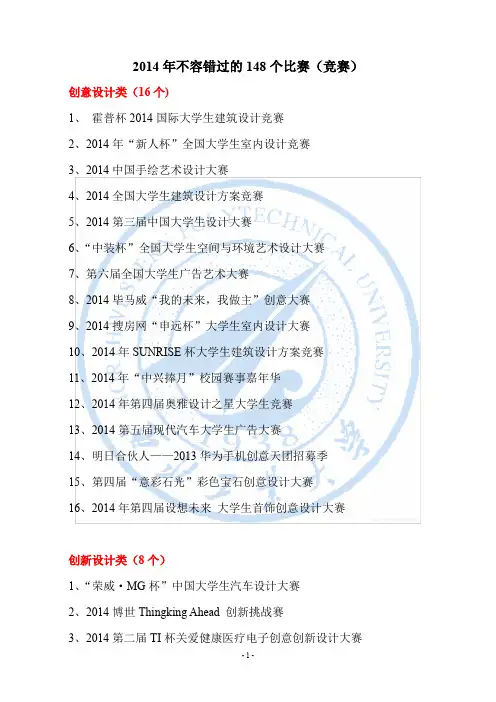

2014年不容错过的148个比赛（竞赛）创意设计类（16个)1、霍普杯2014国际大学生建筑设计竞赛2、2014年“新人杯”全国大学生室内设计竞赛3、2014中国手绘艺术设计大赛4、2014全国大学生建筑设计方案竞赛5、2014第三届中国大学生设计大赛6、“中装杯”全国大学生空间与环境艺术设计大赛7、第六届全国大学生广告艺术大赛8、2014毕马威“我的未来，我做主”创意大赛9、2014搜房网“申远杯”大学生室内设计大赛10、2014年SUNRISE杯大学生建筑设计方案竞赛11、2014年“中兴捧月”校园赛事嘉年华12、2014年第四届奥雅设计之星大学生竞赛13、2014第五届现代汽车大学生广告大赛14、明日合伙人——2013华为手机创意天团招募季15、第四届“意彩石光”彩色宝石创意设计大赛16、2014年第四届设想未来大学生首饰创意设计大赛创新设计类（8个）1、“荣威·MG杯”中国大学生汽车设计大赛2、2014博世Thingking Ahead创新挑战赛3、2014第二届TI杯关爱健康医疗电子创意创新设计大赛4、第五届“工商银行杯”全国大学生银行产品创意设计大赛5、方兴杯第八届全国大学生房地产策划大赛6、2014国际青年创新大赛7、中国民生银行手机银行2014校园创新大赛8、UPDIS概念城市2014设计竞赛商业创业类（16个）1、联合利华中华闪亮未来商业精英挑战赛2、2014巴黎银行Ace-manager全球商业挑战赛3、2014宝洁精英挑战赛4、江苏省第四届大学生创新创意创业大赛5、第三届迪卡侬暑期大学生商业挑战赛6、2014年联想Yoga创意营销大赛7、2014年银联移动电子商务创意大赛8、第三届中国创新创业大赛9、2014年“中兴捧月”校园赛事嘉年华10、2014CIMA商业精英国际挑战赛11、首届福汇FXCM全国大学生外汇交易大赛12、2015欧莱雅校园市场策划大赛13、万达集团支持大学生就业创业十年计划14、“21世纪•路劲杯”互联网金融创新案例大赛15、第四届IMA校园管理会计案例大赛16、第11届中国最佳公共关系案例大赛绿色环保类（6个）1、施耐德电气"绿色城市"国际案例挑战赛2、“道达尔”第五届高校环保科技创意设计大赛3、2014根与芽大学生护鲨项目竞赛4、植物日记2014大学生环保微拍大赛5、2015全国大学生“生态创想‧绿色行动”环保大赛6、英特尔大连高校学生环保创意营销大赛公益创新类（6个）1、“创响新生代”2013康师傅创新挑战赛2、YESxBOP商业计划大赛3、第三届好丽友杯大学生公益梦想实践大赛4、2014年海航集团社会创新创投竞赛5、第三届EY安永大学生公益活动创新大赛6、全球社会企业创业大赛中国赛区学科技术类（20个）1、第十届全国周培源大学生力学竞赛2、第四届大学生HyperWorks仿真技术竞赛3、第四届全国财务新星财务方案设计大赛4、格力杯第八届中国制冷空调行业大学生科技竞赛5、“华大九天杯”大学生集成电路设计大赛6、第七届全国大学生网络商务创新应用大赛7、2014年全国大学生电子设计竞赛8、20134第十届博创杯全国大学生嵌入式物联网设计大赛9、2014年第八届全国大学生化工设计竞赛11、第五届“《英语世界》杯”翻译大赛12、第十二届“艾默生杯”空调与冷冻设计应用大赛13、2014年全国大学生西门子杯自动化挑战赛14、2014NI毕业设计竞赛15、2014ABB大学生创新大赛16、2014"AB杯"全国大学生自动化系统应用技术大赛17、2014年“中兴捧月”校园赛事嘉年华18、第三届AceBridge全国大学生行业研究大赛19、第五届"新东方杯"英语口语大赛20、第十届全国大学生“飞思卡尔”杯智能汽车竞赛人文艺术类（4个）1、第6届中国大学生现代摄影大赛2、第五届"校园行知客"挑战赛3、第十一届全国大学生一分钟影像大赛4、第8届大学生“企业社会责任”征文大赛IT互联网类（20个）1、微信公众平台创新大赛2、第三届“中国软件杯”大学生软件设计大赛3、2014年第七届“英特尔杯”全国大学生软件创新大赛4、第四届中国大学生服务外包创新创业大赛5、2014Astar百度之星程序设计大赛6、PowerLinux应用服务器定义未来挑战赛7、2014第三届中国云•移动互联网创新大奖赛8、2014年“中兴捧月”校园赛事嘉年华9、2014年第五届Android应用开发中国大学生挑战赛10、第三届阿里云开发者大赛11、第三届“Qrobot”杯全国机器人应用开发大赛12、第三届“T派-寻找腾讯校园CXO首席体验官”大赛13、大学生云OS应用开发大赛14、第二届中国大数据技术创新与创业大赛15、【创客时代•造起来】联想创客大赛16、人人网校园开发者大赛17、第二届QQ游戏全国大学生创意开发大赛18、第六届“蓝桥杯”全国软件和信息技术专业人才大赛19、第二届全国高校物联网应用创新大赛20、2014年"有道难题"网易创新大赛青年机遇类（6个）1、2014年春（秋）季黑苹果公益扶持计划2、全国大学生社会实践公益团队招募3、"西行寻梦"2014年全国高校"走向西部"社会服务项目小额资助4、MaD2015创不同年会——中国内地参加者实践学习计划5、世界未来能源峰会第三届中国学生团员招募6、第4届“见与行”暑期学校Gaze&Advance2015青年实践项目类（10个）1、2014年调研中国——大学生社会调查奖学金2、“青年中国行”大学生社会实践调研活动3、2014年度希望工程激励行动项目4、2014阿克苏诺贝尔中国大学生社会公益奖5、2014华硕大学生科普志愿者行动6、能源青年行2014暑期调研计划7、第六届CIDEG杯本科生暑期社会调研挑战赛8、第六届国际青年能源与气候变化峰会全球招募9、角落公益——中国大学生星火暖中华公益10、财经中国学子有责——中国大学生经济调研奖学金项目类（4个）1、2014百度奖学金计划2、2015瑞典全额奖学金挑战赛3、2014南都新闻奖学金4、2014南都营销奖学金高质量的国际商业比赛（竞赛）（32个）1、安永“明日商业领袖”案例大赛主办方：安永2、Emerging Market Competition主办方：瑞士瑞信银行3、Ace-manager competition主办方：法国巴黎银行4、埃森哲金融风险管理大赛主办方：埃森哲5、宝洁商业精英挑战赛主办方：宝洁6、壳牌Gourami全球商业挑战赛主办方：壳牌7、Unilever闪亮未来商业精英挑战赛主办方：联合利华8、毕马威商业案例分析主办方：毕马威9、IVEY可口可乐商业案例竞赛主办方：可口可乐10、壳牌大学生能源调研大赛主办方：壳牌四月初11、OVAL中日韩商业创意大赛主办方：OVAL12、贝恩杯咨询案例大赛主办方：贝恩公司13、SK商意擂台赛主办方：SK14、Credit Suisse HOLT Valuation Challenge 主办方：瑞士瑞信银行15、USB IBD Challenge（M&A）主办方：瑞士联合银行集团16、China Unionpay Creativity competition 主办方：中国银联17、Google online marketing challenge主办方：Google18、德勤税务精英挑战赛主办方：德勤19、JP Morgan Deal competition主办方：JP摩尔根20、花旗杯金融创新大赛主办方：花旗银行21、Credit Suisse Video competition主办方：瑞士瑞信银行22、现代汽车大学生汽车营销大赛主办方：现代23、stock pitching game主办方：富达国际投资24、morgan stanley code storm主办方：摩根士丹利25、CIMA Global business challenge主办方：特许管理会计师公会26、欧莱雅e-start在线商业挑战赛主办方：欧莱雅27、Citizen act CSR competition主办方：法国兴业银行28、欧莱雅校园市场策划大赛主办方：欧莱雅29、Schroders investment competition主办方：施罗德集团30、达能Trust game国际商业策划大赛主办方：达能31、CFA institute research challenge主办方：CFA institute32、Country pick主办方：CORDIAL共青团西北工业大学委员会、学生科协整理。

年江西省电子设计大赛题目及电路解析————————————————————————————————作者：————————————————————————————————日期：2 0 1 2年江西省大学生电子设计制作现场赛赛题某县，有一个免费参观的“陶渊明故里纪念馆”，其入口与出口分道进出，且采用如同地铁的入口、出口的措施，确保单向通行。

在入口与出口处还设有红外检测、声响、累加计数器装置，当游人进（出）馆时，须穿过红外检测器。

凡有人进入检测区，立即发出清晰、响亮的声响“叮…当…，，，然后计数器自动加1 。

这样，可自动统计每天的参观人数，同时当工作人员下班、闭馆前，先检查出、入口累加计数器的计录。

若出口计录小于入口计录数，说明馆内还有游人。

工作人员便发出通知。

直至出、入口计数器计录相等，工作人员便闭馆下班。

请参赛者在赛场提供的器材中，选取所需器材，利用传感器技术及模拟电路、数字电路知识，设计、制作一个能模拟完成上述入口（或出口）处的红外检测、声响、计数功能的电子作品，限于竞赛条件，累加计数器只用2位，即计数范围为“1-99"。

要求：1)红外检测部件间距：可客人的中指缓慢穿过而不会碰及红外管，为此要求发射管与接收管工作面间距至少有2 5mm，即俯视看万能板，发射管与接收管的工作面，二者间至少相隔1 0个焊孔的距离。

2)手动清零：进入工作状态前，先手动清霉（复位），显“00"，再处于等待工作的状态（不是自动复位）。

3)声响要求：“叮…当…”，．必须是清晰、响亮的双音（犹如门铃声），单音无效。

4)工作顺序：必须先进入检测、再发出“叮…当…”声响，最后累加计数并显示计录结果。

彼此动作连贯，但能分清先后，当发．出“叮…”声时门闸打开，发出“当…”声时游人进门，计数显示。

：_5)扬声器固定在万能板上：为防止作品在评审时出故障，扬声器必须固定在万台皂板的元件面，可用IN4007多余的引线剪下后，一头从板的元件面穿过再焊在万能板上，另一头（较长）留在元件面，往下压扣住扬声器，这样，一般有2根足矣。

全国大学生电子设计竞赛试题1．1 第一届电子设计竞赛试题（1994年）题目一 简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。

其原理示意图如图所示。

二、设计要求1．基本要求① 输出电压：范围0至+9.9V ，步进0.1V ，纹波不大于10mV ； ② 输出电流：500 mA ；③ 输出电压值由数码管显示； ④ 由“+”、“-”两键分别控制输出电压步进增减；⑤ 为实现上述几部件工作，自制一稳压直流电源，输出±15V ，+5V 。

2．发挥部分① 输出电压可预置在0至+9.9V 之间的任意一个值；② 用自动扫描代替人工按键，实现输出电压变化（步进0.1V 不变）； ③ 扩展输出电压种类（比如三角波等）。

题目二 多路数据采集系统一、设计任务主控器能对50米以外的各路数据，通过串行传输线（实验中用1米线代替）进行采集和显示。

具体设计任务是：① 现场模拟信号产生器。

② 八路数据采集器。

③ 主控器。

二、设计要求 1．基本要求① 现场模拟信号产生器 自制一正弦波信号发生器，利用可变电阻改变振荡频率，使频率在200Hz 至2kHz 范围变化，再经频率电压娈换电路后输出相应1V 至5V 直流电压（200Hz 对应1V ，2kHz 对应5V ）② 八路数据采集器 数据采集器第一路输入自制1V 至5V 直流电压，第2至7路分别输入来自直流源的5，4，3，2，1，0V 直流电压（各路输入可由分压器产生，不要求精度），第八路备用。

将各路模拟信号分别转换成八位二进制数字信号，再经并/串变换电路，用串行码送入传输线路。

③ 主控器 主控器通过串行传输线路对各路数据进行采集和显示。

采集方式包括循环采集（即1路、2路、…、8路、1路…）和选择采集（任选一路）二种方式。

显示部分能同时显示地址和相应的数据。

2．发挥部分① 利用电路补偿或其它方法提高可变电阻值变化与输出直流电压变化的线性关系； ② 尽可能减少传输线数目；③ 其它功能的改进（例如：增加传输距离，改善显示功能等） 三、评分标准1．2 第二届电子设计竞赛试题（1995年）题目一 实用低频功率放大器一、任务设计并制作具有弱信号放大能力的低频功率放大器。

第九届（2009年）全国大学生电子设计竞赛题目 光伏并网发电模拟装置（A 题）【本科组】一、任务设计并制作一个光伏并网发电模拟装置，其结构框图如图1所示。

用直流稳压电源U S和电阻R S 模拟光伏电池，U S =60V ，R S =30Ω~36Ω；u REF 为模拟电网电压的正弦参考信号，其峰峰值为2V ，频率f REF 为45Hz~55Hz ；T 为工频隔离变压器，变比为n 2:n 1=2:1、n 3:n 1=1:10，将u F 作为输出电流的反馈信号；负载电阻R L =30Ω~36Ω。

R LU S图1 并网发电模拟装置框图二、要求 1．基本要求（1）具有最大功率点跟踪（MPPT ）功能：R S 和R L 在给定范围内变化时，使d S 12U U =，相对偏差的绝对值不大于1%。

（2）具有频率跟踪功能：当f REF 在给定范围内变化时，使u F 的频率f F =f REF ，相对偏差绝对值不大于1%。

（3）当R S =R L =30Ω时，DC-AC 变换器的效率η≥60%。

（4）当R S =R L =30Ω时，输出电压u o 的失真度THD ≤5%。

（5）具有输入欠压保护功能，动作电压U d （th ）=（25±0.5）V 。

（6）具有输出过流保护功能，动作电流I o （th ）=（1.5±0.2）A 。

2．发挥部分（1）提高DC-AC 变换器的效率，使η≥80%（R S =R L =30Ω时）。

（2）降低输出电压失真度，使THD ≤1%（R S =R L =30Ω时）。

（3）实现相位跟踪功能：当f REF 在给定范围内变化以及加非阻性负载时，均能保证u F 与u REF 同相，相位偏差的绝对值≤5°。

（4）过流、欠压故障排除后，装置能自动恢复为正常状态。

（5）其他。

三、说明1．本题中所有交流量除特别说明外均为有效值。

2．U S 采用实验室可调直流稳压电源，不需自制。

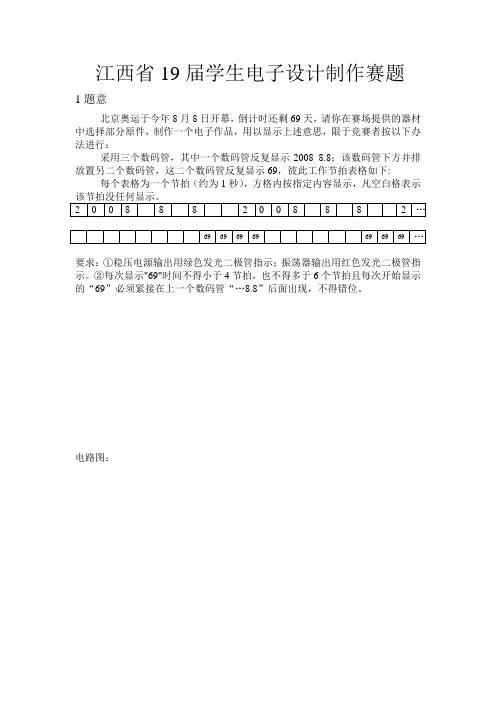

江西省19届学生电子设计制作赛题1题意
北京奥运于今年8月8日开幕，倒计时还剩69天，请你在赛场提供的器材中选择部分原件，制作一个电子作品，用以显示上述意思，限于竞赛者按以下办法进行：
采用三个数码管，其中一个数码管反复显示2008 8.8；该数码管下方并排放置另二个数码管，这二个数码管反复显示69，彼此工作节拍表格如下: 每个表格为一个节拍（约为1秒），方格内按指定内容显示，凡空白格表示该节拍没任何显示。

2 0 0 8 8 8 2 0 0 8 8 8 2 …
69 69 69 69696969…
要求：①稳压电源输出用绿色发光二极管指示；振荡器输出用红色发光二极管指示。

②每次显示"69"时间不得小于4节拍，也不得多于6个节拍且每次开始显示的“69”必须紧接在上一个数码管“…8.8”后面出现，不得错位。

电路图：。

全国大学生电子设计比赛历届标题第一届（1994年）全国大学生电子设计比赛标题标题一简略单纯数控直流电源一.设计义务设计出有必定输出电压规模和功效的数控电源.其道理示意图如下：二.设计请求1．根本请求（1）输出电压：规模0～＋9.9V,步进0.1V,纹波不大于10mV; （2）输出电流：500mA; （3）输出电压值由数码管显示; （4）由“＋”.“－”两键分离掌握输出电压步进增减; （5）为实现上述几部件工作,克己一稳压直流电源,输出±15V,＋5V.2．施展部分（1）输出电压可预置在0～9.9V之间的随意率性一个值; （2）用主动扫描代替身工按键,实现输出电压变更（步进0.1V不变）; （3）扩大输出电压种类（比方三角波等）.三.标题二多路数据收集体系一.设计义务设计一个八路数据收集体系,体系道理框图如下：主控器能对50米以外的各路数据,经由过程串行传输线（试验顶用1米线代替）进行收集的显示和显示.具体设计义务是：（1）现场模仿旌旗灯号产生器. （2）八路数据收集器. （3）主控器.二.设计请求1．根本请求（1）现场模仿旌旗灯号产生器：克己一正弦波旌旗灯号产生器,应用可变电阻转变振荡频率,使频率在200Hz～2kHz规模变更,再经频率电压变换后输出响应1～5V直流电压（200Hz对应1V,2kHz对应5V）. （2）八路数据收集器：数据收集器第1路输入克己1～5V直流电压,第2～7路分离输入来自直流源的5,4,3,2,1,0V直流电压（各路输入可由分压器产生,不请求精度）,第8路备用.将各路模仿旌旗灯号分离转换成8位二进制数字旌旗灯号,再经并/串变换电路,用串行码送入传输线路. （3）主控器：主控器经由过程串行传输线路对各路数据进行收集和显示.收集方法包含轮回收集（即1路.2路……8路.……1路）和选择收集（任选一路）二种方法.显示部分能同时显示地址和响应的数据.2．施展部分（1）应用电路抵偿或其它办法进步可变电阻值变更与输出直流电压变更的线性关系; （2）尽可能削减传输线数量; （3）其它功效的改良（例如：增长传输距离,改良显示功效）.三.第二届（1995年）全国大学生电子设计比赛标题标题一适用低频功率放大器一.义务设计并制造具有弱旌旗灯号放大才能的低频功率放大器.其道理示意图如下：二.请求1．根本请求（1）在放大通道的正弦旌旗灯号输入电压幅度为（5～700）mV,等效负载电阻RL为8Ω下,放大通道应知足：①额定输出功率POR≥10W;②带宽BW≥（50～10000）Hz;③在POR下和BW内的非线性掉真系数≤3%;④在POR下的效力≥55%;⑤在前置放大级输入端交换短接到地时,RL=8Ω上的交换声功率≤10mW.（2）自行设计并制造知足本设计义务请求的稳压电源.2．施展部分（1）放大器的时光响应①方波产生：由外供正弦旌旗灯号源经变换电路产生正.负极性的对称方波：频率为1000Hz.上升时光≤1μs.峰-峰值电压为200mVpp. 用上述方波鼓励放大通道时,在RL=8Ω下,放大通道应知足：②额定输出功率POR≥10W;带宽BW≥（50～10000）Hz;③在POR下输出波形上升时光和降低时光≤12μs;④在POR下输出波形顶部斜降≤2%;⑤在POR下输出波形过冲量≤5%.（2）放大通道机能指标的进步和适用功效的扩大（例如进步效力.减小非线性掉真等）.三.标题二适用旌旗灯号源的设计和制造一.义务在给定±15V电源电压前提下,设计并制造一个正弦波和脉冲波旌旗灯号源.二.请求1．根本请求（1）正弦波旌旗灯号源①旌旗灯号频率：20Hz～20kHz步进调剂,步长为5Hz②频率稳固度：优于10-4③非线性掉真系数≤3%（2）脉冲波旌旗灯号源①旌旗灯号频率：20Hz～20kHz步进调剂,步长为5Hz ②上升时光和降低时光：≤1μs③平顶斜降：≤5%④脉冲占空比：2%～98%步进可调,步长为2% （3）上述两个旌旗灯号源公共请求①频率可预置.②在负载为600Ω时,输出幅度为3V.③完成5位频率的数字显示.2．施展部分（1）正弦波和脉冲波频率步长改为1Hz. （2）正弦波和脉冲波幅度可步进调剂,调剂规模为100mV～3V,步长为100mV. （3）正弦波和脉冲波频率可主动步进,步长为1Hz. （4）降低正弦波非线性掉真系数.三.评分尺度标题三简略单纯无线电遥控体系一.义务设计并制造无线电遥控发射机和吸收机.1．无线电遥控发射机2．无线电遥控吸收机二.请求1．根本请求（1）工作频率：fo=6～10MHz中任选一种频率. （2）调制方法：AM.FM或FSK……任选一种. （3）输出功率：不大于20mW（在尺度75Ω假负载上）. （4）遥控对象：8个,被控装备用LED分离代替,LED 发光暗示工作. （5）吸收机距离发射机不小于10m.2．施展部分 （1）8路装备中的一路为电灯,用指令遥控电灯亮度,亮度分为8级并用数码管显示级数. （2）在必定发射功率下（不大于20mW ）,尽量增大吸收距离. （3）增长信道抗干扰措施. （4）尽量降低电源功耗. 注：不克不及采取现成的收.发信机整机. 三.评分看法标题四 简略单纯电阻.电容和电感测试仪一.义务设计并制造一台数字显示的电阻.电容和电感参数测试仪,示意框图如下： 二.请求1．根本请求 （1）测量规模：电阻100Ω～1MΩ;电容100pF ～10000pF;电感100μH～10mH. （2）测量精度：±5% .（3）制造4位数码管显示器,显示测量数值,并用发光二极管分离指导所测元件的类型和单位.2．施展部分 （1）扩大测量规模. （2）进步测量精度. （3）测量量程主动转换. 三.第三届（1997年）全国大学生电子设计比赛标题 A 题 直流稳固电源一.义务设计并制造交换变换为直流的稳固电源.二.请求1．根本请求（1）稳压电源在输入电压220V.50Hz.电压变更规模＋15%～－20%前提下：a．输出电压可调规模为+9V～+12V b．最大输出电流为 1.5A c．电压调剂率≤0.2%（输入电压220V变更规模＋15%～－20%下,空载到满载）d．负载调剂率≤1%（最低输入电压下,满载）e．纹波电压（峰-峰值）≤5mV（最低输入电压下,满载）f．效力≥40%（输出电压9V.输入电压220V下,满载）g．具有过流及短路呵护功效（2）稳流电源在输入电压固定为＋12V的前提下：a．输出电流：4～20mA可调b．负载调剂率≤1%（输入电压＋12V.负载电阻由200Ω～300Ω变更时,输出电流为20mA时的相对变更率）（3）DC-DC变换器在输入电压为+9V～+12V前提下：a．输出电压为+100V,输出电流为10mA b．电压调剂率≤1%（输入电压变更规模+9V～+12V）c．负载调剂率≤1%（输入电压+12V下,空载到满载）d．纹波电压（峰-峰值）≤100mV （输入电压+9V下,满载）2．施展部分（1）扩充功效a．消除短路故障后,主动恢复为正常状况b．过热呵护c．防止开.关机时产生的“过冲”（2）进步稳压电源的技巧指标a．进步电压调剂率和负载调剂率b．扩大输出电压调节规模和进步最大输出电流值（3）改良DC-DC变换器a．进步效力（在100V.100mA下）b．进步输出电压（4）用数字显示输出电压和输出电流三.B题简略单纯数字频率计一.义务设计并制造一台数字显示的简略单纯频率计.二.请求1．根本请求（1）频率测量a．测量规模旌旗灯号：方波.正弦波;幅度：0.5V～5V;频率：1Hz～1MHz b．测量误差≤0.1%（2）周期测量a．测量规模旌旗灯号：方波.正弦波;幅度：0.5V～5V;频率：1Hz～1MHz b．测量误差≤0.1%（3）脉冲宽度测量a．测量规模旌旗灯号：脉冲波;幅度：0.5V～5V;脉冲宽度≥100μs b．测量误差≤1% （4）显示器十进制数字显示,显示刷新时光1～10秒持续可调,对上述三种测量功效分离用不合色彩的发光二极管指导. （5）具有自校功效,时标旌旗灯号频率为1MHz. （6）自行设计并制造知足本设计义务请求的稳压电源.2．施展部分 （1）扩大频率测量规模为0.1Hz ～10MHz （旌旗灯号幅度0.5V ～5V ）,测量误差降低为0.01%（最大闸门时光≤10s）. （2）测量并显示周期脉冲旌旗灯号（幅度0.5V ～5V.频率1Hz ～1kHz ）的占空比,占空比变更规模为10%～90%,测量误差≤1% . （3）在1Hz ～1MHz 规模内及测量误差≤1%的前提下,进行小旌旗灯号的频率测量,提出并实现抗干扰的措施. 三.C 题 水温掌握体系一.义务设计并制造一个水温主动掌握体系,掌握对象为1升清水,容器为珐琅器皿.水温可以在必定规模内由人工设定,并能在情形温度降低时实现主动掌握,以保持设定的温度根本不变. 二.请求1．根本请求 （1）温度设定规模为40～90℃,最小区分度为1℃,标定温度≤1℃. （2）情形温度降低时（例如用电电扇降温）温度掌握的静态误差≤1℃. （3）用十进制数码管显示水的现实温度.2．施展部分 （1）采取恰当的掌握办法,当设定温度突变（由40℃进步到60℃℃. （3）在设定温度产生突变（由40℃进步到60℃）时,主动打印水温随时光变更的曲线. 三.D题调幅广播收音机*一.义务应用所供给的元器件（附有材料）制造一个中波广播收音机.二.请求1．根本请求（1）吸收频率规模：540kHz～1600kHz; （2）调谐方法：手动电调谐; （3）输出功率：≥100mW;（4）测量敏锐度.选择性.镜像克制比和电调谐特征（测量时用旌旗灯号产生器直接注入）;写明测试办法,记载实测值,画出曲线.2．施展部分（1）主动和手动搜刮电台并有存储功效（可应用所供给的锁相环器件,或其它办法实现）; （2）可预置电台数量：预置电台数量≥10个; （3）显示预置电台序号; （4）特点与创新（例如：进步机能指标,全机用单一+3V电源供电,节电,显示电台频率等）.三.四.解释1．电调谐特征是指输入旌旗灯号与变容二极管掌握电压之间的关系曲线. 2．所供给的元器件清单（其它元器件自备）（1）调幅收音机单片机集成电路（带有小功率放大器）,型号：CX1600P/M; （2）调幅收音机输入回路线圈和磁性天线; （3）变容二极管,型号：SVC341; （4）本振线圈; （5）用于电调谐的锁相频率合成器集成电路,型号：LC7218（可选件）; （6）7.2MHz晶体（可选件）.3．在设计陈述前附一篇400字以内的陈述摘要.*此题是全国专家组与SONY公司专家合作的命题, SONY公司供给了专用IC 芯片和英文材料等.第四届（1999年）全国大学生电子设计比赛标题A题测量放大器一.标题：测量放大器二.义务设计并制造一个测量放大器及所用的直流稳压电源.拜见图1.输入旌旗灯号VI 取自桥式测量电路的输出.当R1＝R2＝R3＝R4时,VI＝0.R2转变时,产生VI ¹0的电压旌旗灯号.测量电路与放大器之间有1米长的衔接线.三.请求1. 根本请求(1) 测量放大器 a. 差模电压放大倍数 AVD＝1～500,可手动调节; b. 最大输出电压为±10V,非线性误差 < 0.5％ ;c. 在输入共模电压+7.5V～－7.5V规模内,共模克制比KCMR >105 ;d. 在AVD＝500时,输出端噪声电压的峰－峰值小于1V;e. 通频带0～10Hz ;f. 直流电压放大器的差模输入电阻≥2MW（可不测试,由电路设计予以包管）. (2) 电源设计并制造上述放大器所用的直流稳压电源.由单相220V交换电压供电.交换电压变更规模为＋10％～－15％.(3) 设计并制造一个旌旗灯号变换放大器,拜见图 2.将函数产生器单端输出的正弦电压旌旗灯号不掉真地转换为双端输出旌旗灯号,用作测量直流电压放大器频率特征的输入旌旗灯号.2.施展部分（1）进步差模电压放大倍数至AVD＝1000,同时减小输出端噪声电压. （2）在知足根本请求(1)中对输出端噪声电压和共模克制比请求的前提下,将通频带展宽为0～100Hz以上. （3）进步电路的共模克制比. （4）差模电压放大倍数AVD可预置并显示,预置规模1～1000,步距为1,同时应知足根本请求(1)中对共模克制比和噪声电压的请求. （5）其它（例如改良放大器机能的其它措施等）.四.五.解释直流电压放大器部分只许可采取通用型集成运算放大器和须要的其它元器件构成,不克不及应用单片集成的测量放大器或其它定型的测量放大器产品.B题数字式工频有用值多用表一.标题数字式工频有用值多用表二.义务设计并制造一个能同时对一路工频交换电（频率摇动规模为50 ±1Hz.有掉真的正弦波）的电压有用值.电流有用值.有功功率.无功功率.功率因数进行测量的数字式多用表.拜见附图.三.请求1．根本请求（1）测量功效及量程规模 a. 交换电压：0～500V;c. 有功功率：0～25kW;d. 无功功率：0～25kvar;e. 功率因数（有功功率/视在功率）：0～1 . 为便于本试题的设计与制造,设定待测0～500V的交换电压.0～50A的交换电流均已经响应的变换器转换为0～5V的交换电压. （2）精确度 a. 显示为位（0.000～4.999）,有过量程指导; b. 交换电压和交换电流：±（0.8％读数＋5个字）,例：当被测电压为300V时,读数误差应小于±（0.8％×300V＋0.5V）＝±2.9V ;c. 有功功率和无功功率：±（1.5％读数＋8个字）;d. 功率因数：±0.01 . （3）功效选择：用按键选择交换电压.交换电流.有功功率.无功功率和功率因数的测量与显示.2．施展部分（1）用按键选择电压基涉及总谐波的有用值测量与显示. （2）具有量程主动转换功效,当变换器输出的电压值小于0.5V时,能主动进步分辩力达0.01V. （3）用按键掌握实现交换电压.交换电流.有功功率.无功功率在测试进程中的最大值.最小值测量. （4）其它（例如扩大功效,进步机能）.四.五.解释1．调试时可用函数产生器输出的正弦旌旗灯号电压作为一路交换电压旌旗灯号;再经移相输出代表统一路的电流旌旗灯号.2．检讨交换电压.交换电流有用值测量功效时,可采取函数产生器输出的对称方波旌旗灯号.电压基波.谐波的测试可用函数产生器输出的对称方波作为尺度旌旗灯号,测试成果应与理论值进行比较剖析.C题频率特征测试仪一.标题频率特征测试仪二.义务设计并制造一个频率特征测试体系,包含测试旌旗灯号源.被测收集.检涉及显示三部分.三.请求1．根本请求（1）制造幅频特征测试仪 a.频率规模：100Hz～100kHz;b.频率步进：10Hz;c.频率稳固度：10-4;d.测量精度：5％ ;e.能在全频规模和特定频率规模内主动步进测量,可手动预置测量规模及步进频率值; f.LED显示,频率显示为5位,电压显示为3位,并能打印输出. （2）制造一被测收集 a. 电路型式：阻容双T收集; b. 中间频率：5kHz; c. 带宽：±50Hz; d. 盘算出收集的幅频和相频特征,并绘制相位曲线; e. 用所制造的幅频特征测试仪测试克己的被测收集的幅频特征.2．施展部分（1）制造相频特征测试仪 a. 频率规模：500Hz～10kHz; b. 相位度数显示：相位值显示为三位,另以一位作符号显示;c. 测量精度：3°.（2）用示波器显示幅频特征. （3）在示波器上同时显示幅频和相频特征. （4）其它.四.评分看法五.施展部分(2).(3)均用所制造的频率特征测试仪测试克己的被测收集的幅频特征和相频特征.D题短波调频吸收机一.标题短波调频吸收机二.义务设计并制造一个短波调频吸收机,方框图如下：三.请求1．根本请求（1）吸收频率（f0）规模：8MHz～10MHz; （2）吸收旌旗灯号为20Hz～1000Hz音频调频旌旗灯号,频偏为3kHz; （3）最大不掉真输出功率≥100mW(8W);（4）吸收敏锐度≤5mV;（5）通频带：f0±4kHz为－3dB; （6）选择性：f0±10kHz为－30dB; （7）镜像克制比≥20dB.2．施展部分（1）可实现多种主动程控频率搜刮模式（如全频率规模搜刮,特定频率规模内搜刮等）,全频率规模搜刮时光≤2分钟; （2）能显示吸收频率规模内的调频电台载频值 ,显示载波频率的误差≤±5kHz;（3）进一步进步敏锐度;（4）可存储已搜刮到的电台,存台数许多于20; （5）其它.四.现实制造完成情形50施展部分完成第一项20 完成第二项 5 完成第三项10 完成第四项 5 特点与创新10E题数字化语音存储与回放体系一.标题数字化语音存储与回放体系二.义务设计并制造一个数字化语音存储与回放体系,其示意图如下：三.请求1．根本请求（1）放大器1的增益为46dB,放大器2的增益为40dB,增益均可调; （2）带通滤波器：通带为300Hz～3.4kHz ; （3）ADC：采样频率f s＝8kHz,字长＝8位; （4）语音存储时光≥10秒; （5）DAC：变换频率f c＝8kHz,字长＝8位; （6）回放语音质量优越.2．施展部分在包管语音质量的前提下：（1）削减体系噪声电平,增长主动音量掌握功效; （2）语音存储时光增长至20秒以上; （3）进步存储器的应用率（在原有存储容量不变的前提下,进步语音存储时光）; （4）其它（例如：校订等）.四.项目满分根本请求设计与总结陈述：计划设计与论证,理论剖析与盘算,电路图,测试办法与数据,对测试成果的剖析50 现实制造完成情形50施展部分完成第一项15 完成第二项 5 完成第三项15 完成第四项15五.解释不克不及应用单片语音专用芯片实现本体系.第五届（2001年）全国大学生电子设计比赛标题A题波形产生器一.义务设计制造一个波形产生器,该波形产生器能产生正弦波.方波.三角波和由用户编辑的特定外形波形.示意图如下：二.请求1．根本请求（1）具有产生正弦波.方波.三角波三种周期性波形的功效. （2）用键盘输入编辑生成上述三种波形（同周期）的线性组合波形,以及由基涉及其谐波（5次以下）线性组合的波形. （3）具有波形存储功效. （4）输出波形的频率规模为100Hz～20kHz（非正弦波频率按10次谐波盘算）;反复频率可调,频率步进距离≤100Hz.（5）输出波形幅度规模0～5V（峰-峰值）,可按步进0.1V（峰-峰值）调剂. （6）具有显示输出波形的类型.反复频率（周期）和幅度的功效.2．施展部分（1）输出波形频率规模扩大至100Hz～200kHz. （2）用键盘或其他输入装配产生随意率性波形. （3）增长稳幅输出功效,当负载变更时,输出电压幅度变更不大于±3%（负载电阻变更规模：100Ω～∞）. （4）具有掉落电存储功效,可存储掉落电前用户编辑的波形和设置. （5）可产生单次或多次（1000次以下）特定波形（如产生1个半周期三角波输出）. （6）其它（如增长频谱剖析.掉真度剖析.频率扩大>200kHz.扫频输出等功效）.三.B题简略单纯数字存储示波器一.义务设计并制造一台用通俗示波器显示被测波形的简略单纯数字存储示波器,示意图如下：二.请求1．根本请求（1）请求仪器具有单次触发存储显示方法,即每按动一次“单次触发”键,仪器在知足触发前提时,能对被测周期旌旗灯号或单次非周期旌旗灯号进行一次收集与存储,然后持续显示. （2）请求仪器的输入阻抗大于100kΩ,垂直分辩率为32级/div,水等分辩率为20点/div;设示波器显示屏程度刻度为10div,垂直刻度为8div. （3）请求设置0.2s/div.0.2ms/div.20μs/div 三档扫描速度,仪器的频率规模为DC～50kHz,误差≤5%.（4）请求设置0.1V/div.1V/div二档垂直敏锐度,误差≤5%.（5）仪器的触发电路采取内触发方法,请求上升沿触发.触发电平可调. （6）不雅测波形无显著掉真.2．施展部分（1）增长持续触发存储显示方法,在这种方法下,仪器能持续对旌旗灯号进行收集.存储并及时显示,且具有锁存（按“锁存”键即可存储当前波形）功效. （2）增长双踪示波功效,能同时显示两路被测旌旗灯号波形. （3）增长程度移动扩大显示功效,请求存储深度增长一倍,并且能经由过程操纵“移动” 键显示被存储旌旗灯号波形的任一部分. （4）垂直敏锐度增长0.01V/div 档,以进步仪器的垂直敏锐度,并努力减小输入短路时的输出噪声电压. （5）其它.三.四.测试进程中,不克不及对通俗示波器进行操纵和调剂.C题主动往返电动小汽车一.义务设计并制造一个能主动往返于起跑线与终点线间的小汽车.许可用玩具汽车改装,但不克不及用人工遥控（包含有线和无线遥控）.跑道宽度0.5m,概况贴有白纸,两侧有挡板,挡板与地面垂直,其高度不低于20cm.在跑道的B.C.D.E.F.G各点处画有2cm宽的黑线,各段的长度如图1所示.二.请求1．根本请求（1）车辆从起跑线动身（动身前,车体不得超出起跑线）,到达终点线后逗留10秒,然后主动返回起跑线（许可倒车返回）.往返一次的时光应力图最短（从合上汽车电源开关开端计时）. （2）到达终点线和返回起跑线时,泊车地位离起跑线和终点线误差应最小（以车辆中间点与终点线或起跑线中间线之间距离作为误差的测量值）. （3）D～E间为限速区,车辆往返均请求以低速经由过程,经由过程时光不得少于8秒,但不许可在限速区内泊车.2．施展部分（1）主动记载.显示一次往返时光（记载显示装配请求装配在车上）. （2）主动记载.显示行驶距离（记载显示装配请求装配在车上）. （3）其它特点与创新.三.评分尺度四.（1）不许可在跑道表里区域别的设置任何标记或检测装配. （2）车辆（含在车体上附加的任何装配）外围尺寸的限制：长度≤35 cm,宽度≤15cm.（3）必须在车身顶部显著标出车辆中间点地位,即横向与纵向两条中间线的交点.D题高效力音频功率放大器一.义务设计并制造一个高效力音频功率放大器及其参数的测量.显示装配.功率放大器的电源电压为+5V（电路其他部分的电源电压不限）,负载为8Ω电阻.二.请求1．根本请求（1）功率放大器a．3dB通频带为300Hz～3400Hz,输出正弦旌旗灯号无显著掉真. b．最大不掉真输出功率≥1W.c．输入阻抗>10k,电压放大倍数1～20持续可调. d．低频噪声电压（20kHz 以下）≤10mv,在电压放大倍数为10,输入端对地交换短路时测量. e．在输出功率500mW时测量的功率放大器效力（输出功率/放大器总功耗）≥50%.（2）设计并制造一个放大倍数为1的旌旗灯号变换电路,将功率放大器双端输出的旌旗灯号转换为单端输出,经RC滤波供外接测试内心用,如图1所示. 图1中,高效力功率放大器构成框图可拜见本题第四项“解释”.（3）设计并制造一个测量放大器输出功率的装配,请求具有3位数字显示,精度优于5%.2．施展部分（1）3dB通频带扩大至300Hz～20kHz. （2）输出功率保持为200mW,尽量进步放大器效力. （3）输出功率保持为200mW,尽量降低放大器电源电压. （4）增长输出短路呵护功效. （5）其它.三.四.解释1．采取开关方法实现低频功率放大（即D类放大）是进步效力的重要门路之一, D类放大道理框图如图2.本设计中假如采取D类放大方法,不许可应用D 类功率放大集成电路.2．效力盘算中的放大器总功耗是指功率放大器部分的总电流乘以供电电压（+5V）,不包含“根本请求”中第（2）.（3）项涉及的电路部分功耗.制造时要留意便于效力测试.3．在全部测试进程中,请求输出波形无显著掉真.E题数据收集与传输体系一.义务设计制造一个用于8路模仿旌旗灯号收集与单向传输体系.体系方框图拜见图1.二.请求1．根本请求（1）被测电压为8路0～5V分离可调的直流电压.体系具有在发送端设定8路次序轮回收集与指定某一路收集的功效. （2）采取8位A/D变换器. （3）采取3dB带宽为30kHz～50kHz的带通滤波器（带外衰减优于35dB/十倍频程）作为模仿信道. （4）调制器输出的旌旗灯号峰-峰值vsp-p为0～1V可变,码元速度16k波特（码元/秒）;制造一个时钟频率可变的测试码产生器（如0101…码等）,用于测试传输速度. （5）在吸收端具有显示功效,请求显示被测路数和被测电压值.2．施展部分（1）设计制造一个用伪随机码形成的噪声模仿产生器,伪随机码时钟频率为96kHz,周期为127位码元,生成多项式采取.其输出峰-峰值为0～1V持续可调. （2）设计一个加法电路,将调制器输出与噪声电压相加送入模仿信道.在解调器输入端测量旌旗灯号与噪声峰-峰值之比（）,当其比值分离为 1.3.5时,进行误码测试.测试办法：在8路次序轮回收集模式下,监督某一路的显示,检讨吸收数据的误码情形,监督时光为1分钟. （3）在（）=3时,尽量进步传输速度,用上述第（2）项的测试办法,检讨吸收数据的误码情形. （4）其它（如克己用来定量测量体系误码的简略单纯误码率测试仪,其方框图见图2）.三.项目满分根本请求设计与总结陈述：计划比较.设计与论证,理论剖析与盘算,电路图及有关设计文件,测试办法与仪器,测试数据及测试成果剖析.50 现实制造完成情形50施展部分完成第（1）项 5 完成第（2）项20 完成第（3）项15 完成第（4）项10。

2014年TI杯大学生电子设计竞赛题G题：简易风洞及控制系统（高职高专）1.任务设计制作一简易风洞及其控制系统。

风洞由圆管、连接部与直流风机构成，如右所示。

圆管竖直放置，长度约40cm，内径大于4cm且内壁平滑，小球（直径4cm黄色乒乓球）可在其中上下运动；管体外壁应有A、B、C、D等长标志线，BC段有1cm间隔的短标志线；可从圆管外部观察管内小球的位置；连接部实现风机与圆管的气密性连接，圆管底部应有防止小球落入连接部的格栅。

控制系统通过调节风机的转速，实现小球在风洞中的位置控制。

2.要求（1）小球置于圆管底部，启动后5秒内控制小球向上到达BC段，并维持5秒以上。

（20分）（2）当小球维持在BC段时，用长形纸板（宽度为风机直径的三分之一）遮挡风机的进风口，小球继续维持在BC段。

（10分）（3）以C点的坐标为0cm、B点的坐标为10cm；用键盘设定小球的高度位置（单位：cm），启动后使小球稳定地处于指定的高度3秒以上，上下波动不超过±1cm。

（10分）（4）以适当的方式实时显示小球的高度位置及小球维持状态的计时。

（10分）（5）小球置于圆管底部，启动后5秒内控制小球向上到达圆管顶部处A端，且不跳离，维持5秒以上。

（10分）（6）小球置于圆管底部，启动后30秒内控制小球完成如下运动：向上到达AB段并维持3~5秒，再向下到达CD段并维持3~5；再向上到达AB段并维持3~5，再向下到达CD段并维持3~5；再向上冲出圆管（可以落到管外）。

（20分）（7）风机停止时用手将小球从A端放入风洞，小球进入风洞后系统自动启动，控制小球的下落不超过D点，然后维持在BC段5秒以上。

（10分）（8）其他自主发挥设计。

（10分）（9）设计报告。

（20分）项目主要内容分数系统方案方案比较，方案描述 5设计与论证风洞控制实现方法电路设计及参数计算8测试测试方法与测试结果 5设计报告结构及规范性摘要，正文结构完整性、内容规范性 2小计203.说明（1）题中“到达XX段”是指，小球的整体全部进入该段内；（2）题中“维持”是指，在维持过程中小球整体全部不越过该段的端线；（3）小球的位置以其中心点为准（即小球的上沿切线向下移2cm，或下沿切线向上移2cm）；（4）直流风机的供电电压不得超过24V，注意防止风机叶片旋转可能造成的伤害；可在圆管及其周围设置传感器检测管内小球的位置；可将圆管、连接部与直流风机安装在硬质板或支架上，以便于使圆管保持竖直状态，并保持风洞气流通畅。

江西省大学生电子设计制作赛参赛规则与赛场纪律①参赛选手抽签对号入座，在参赛证上填写好所在学校和本人姓名，同时把学生证放在座位的右上角，供监考人员核对查检。

②必须自带制作和检测工具，可带《电子设计制作基础》参考书进场。

③开赛时选手在前一小时内仔细看清楚赛题内容与要求，构思并设计电原理图，器件连接图；按元器件清单核对品种、型号、数量（万能板、变压器在开赛一小时后发），如发现缺少，可先自行记录，因所发放的元器件多于作品的实需器件，待设计原理图、器件连接图后，若确实缺少器材，可在发万能板后的半个小时内传纸条给监考人员，经监考人员核对后可予以补发，此后不再无偿补发器件。

④在参赛作品上不得使用自带导线和器件，要求采用裸线连接，杜绝锡拖焊的方法焊接器件，否则扣分。

⑤每位选手必须独立设计、制作完成作品，不准互相讨论，不准互相帮助。

不许将场外制品带入赛场，否则予以没收，情节严重者取消参赛资格。

⑥竞赛时间为连续7.5小时，中途不得随意离开赛位，需要临时离开时，必须经监考人员同意。

揭开题卷后的三小时内不得以任何方式结束竞赛、走出赛场大楼。

⑦竞赛过程中应爱护公物，电烙铁一律用烙铁架，同时注意不要因短路引起赛场断电，否则，由此影响赛场竞赛时，取消该选手参赛资格。

在制作过程中，若有器件或工具损坏，可到元件服务处购买。

⑧参赛选手应自备干粮和饮用水，场外人不得以任何方式进场送物，杜绝借送饭、送工具等机会从中作弊。

⑨参赛者进赛场后手机、小灵通一律关机，在赛场内不得开机，违者取消参赛资格。

⑩在竞赛过程中，监考人员每隔2小时向大家报时一次，竞赛结束时间一到，参赛选手必须立即停止作业。

把作品和参赛证一并装入塑料袋封好，参赛证不要折叠，应放在最外层，使监考人员验收时不开袋就能方便查看。

请注意，作品上不得蓄意留有记号，否则扣5分直至作品判为0分。

赛题一、题意每位参赛者只能在赛场提供的器材中，选用所需器件，设计、制作一个包括有“抛币选边”；“热身定时”；竞赛计分等电路的乒乓球竞赛计分仪，要求在同一快万能板上完成制作。

历年全国电子设计大赛试题[1]历年全国电子设计大赛试题总汇楼主打印第1 页共57 页历年全国电子设计大赛试题总汇第一届（1994 年）全国大学生电子设计竞赛题目 (3)题目一简易数控直流电源 (3)题目二多路数据采集系统 (4)第二届（1995 年）全国大学生电子设计竞赛题目 (5)题目一实用低频功率放大器 (5)题目二实用信号源的设计和制作 (6)题目三简易无线电遥控系统 (7)题目四简易电阻、电容和电感测试仪 (8)第三届（1997 年）全国大学生电子设计竞赛题目 (9)A 题直流稳定电源 (9)B 题简易数字频率计 (10)C 题水温控制系统 (11)D 题调幅广播收音机* (12)第四届（1999 年）全国大学生电子设计竞赛题目 (13)A 题测量放大器 (13)B 题数字式工频有效值多用表 (14)C 题频率特性测试仪 (16)D 题短波调频接收机 (17)E 题数字化语音存储与回放系统 (18)第五届（2001 年）全国大学生电子设计竞赛题目 (19)A 题波形发生器 (19)B 题简易数字存储示波器 (20)C 题自动往返电动小汽车 (21)D 题高效率音频功率放大器 (22)E 题数据采集与传输系统 (23)F 题调频收音机 (25)第六届（2003 年）全国大学生电子设计竞赛题目 (26)电压控制LC 振荡器（A 题） (26)宽带放大器（B 题） (27)低频数字式相位测量仪（C 题） (28)简易逻辑分析仪（D 题） (30)第2 页共57 页简易智能电动车（E 题） (31)液体点滴速度监控装置（F 题） (33)第七届（2005 年）全国大学生电子设计竞赛题目 (34)正弦信号发生器（A 题） (34)集成运放参数测试仪（B 题） (34)简易频谱分析仪（C 题） (37)单工无线呼叫系统（D 题） (38)悬挂运动控制系统（E 题） (39)数控直流电流源（F 题） (41)三相正弦波变频电源（G 题） (42)第八届（2007 年）全国大学生电子设计竞赛题目 (43)音频信号分析仪（A 题）【本科组】 (43)无线识别装置（B 题）【本科组】 (44)数字示波器（C 题）【本科组】 (46)程控滤波器（D 题）【本科组】 (47)开关稳压电源（E 题）【本科组】 (49)电动车跷跷板（F 题）【本科组】 (50)积分式直流数字电压表（G 题）【高职高专组】 (53)信号发生器（H 题）【高职高专组】 (54)可控放大器（I 题）【高职高专组】 (55)电动车跷跷板（J 题）【高职高专组】 (56)第3 页共57 页第一届（1994 年）全国大学生电子设计竞赛题目题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。

历年全国电子设计大赛试题总汇第一届（1994 年）全国大学生电子设计竞赛题目题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。

其原理示意图如下：二、设计要求1．基本要求（1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；（2）输出电流：500mA；（3）输出电压值由数码管显示；（4）由“＋”、“－”两键分别控制输出电压步进增减；（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。

2．发挥部分（1）输出电压可预置在0～9.9V 之间的任意一个值；（2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V 不变）；（3）扩展输出电压种类（比如三角波等）。

三、评分意见项目得分方案设计与论证、理论计算与分析、电路图30 实际完成情况50 基本要求总结报告20完成第一项5发挥部分完成第二项15完成第三项20题目二多路数据采集系统一、设计任务设计一个八路数据采集系统，系统原理框图如下：主控器能对50 米以外的各路数据，通过串行传输线（实验中用1 米线代替）进行采集的显示和显示。

具体设计任务是：（1）现场模拟信号产生器。

（2）八路数据采集器。

（3）主控器。

二、设计要求1．基本要求（1）现场模拟信号产生器：自制一正弦波信号发生器，利用可变电阻改变振荡频率，使频率在200Hz～2kHz 范围变化，再经频率电压变换后输出相应1～5V 直流电压（200Hz 对应1V，2kHz 对应5V）。

（2）八路数据采集器：数据采集器第1 路输入自制1～5V 直流电压，第2～7 路分别输入来自直流源的5，4，3，2，1，0V 直流电压（各路输入可由分压器产生，不要求精度），第8 路备用。

将各路模拟信号分别转换成8 位二进制数字信号，再经并/串变换电路，用串行码送入传输线路。

（3）主控器：主控器通过串行传输线路对各路数据进行采集和显示。

采集方式包括循环采集（即1路、2 路……8 路、……1 路）和选择采集（任选一路）二种方式。

2014年江西省大学生电子设计制作现场赛（25）届赛题简介第一篇：2014年江西省大学生电子设计制作现场赛(25)届赛题简介2014年江西省大学生电子设计制作现场赛（25）届赛题参赛者在赛场提供的器材中，选取所需元件，设计、制作一个触摸式一位数（显）摇奖（号）机。

该摇奖（号）机符合如下工作过程：1、作品插上220V50HZ的交流电源，绿色发光二极管正常发亮，表明直流电源输出良好。

2、摇奖（号）前的准备。

先查验数码管显示情况，本作品数码管的数字转换速率有快、慢两档，在不触及“触摸电极”的情况下，按一下“速率”键，便可辨清数码管慢速的按0、1、2、3、4、5、6、7、8、9有序地周而复始地转换。

检验完毕后，再按一下“速率”键，数码管立即停止，并稳定的显示在最后一个随机数字上，在检查过程中，“触摸”对数显无效，最后按“复位”键，数码显示“0”。

3、摇奖（号）机操作。

在作品显示“0”的情况下开始摇奖（号），用食指触及“触摸电极”，瞬间蜂鸣器发出响声（要求10米外科清晰听到），红色发光二极管亮，同时数码管显示快速的按0。

9顺序周而复始转换数字（要求此时人眼分辨不清数字及其顺序）。

0秒钟后的任意时刻，食指离开“触摸电极”，蜂鸣器立刻停响，表明手指有效撤离。

手指撤离后，红色发光二极管继续发亮，表明数码管快速转换还需延时数秒（要求大于3秒），一旦红色发光二极管“熄灭”，数码管转换即停并稳定的显示在最后一个数字上，这个数字就是本次摇出的奖号。

4、按“复位”键，数码管显示“0”，准备摇下一个奖号。

5、重复第3、4步骤，可摇出第2、第3.。

个奖号。

第二篇：大学生电子设计竞赛实物制作赛题A题：模拟类--简易音频功放该音频功放采用双电源供电，不大于正负20V，等效负载8欧姆，小信号放大采用运放或三极管，功放可采用集成功放（TDA2030），见下图所示：信号输一、基本要求：1．输入电压幅度范围为5-700mv Vpp，2．最大不失真输出功率POR 〉8W（波形无明显失真）；3．带宽40HZ-20KHZ（功放部分）；4．在POR下效率〉50%；5．能调节音量二、扩展部分1.制作高、低音调的调节功能；2.在前置放大器输入端交流接地时，负载上的交流声Vpp <400mv；3.其他创新设计B题：电源类 DC-DC开关稳压电源一、任务设计并制作如图1所示的开关稳压电源。
