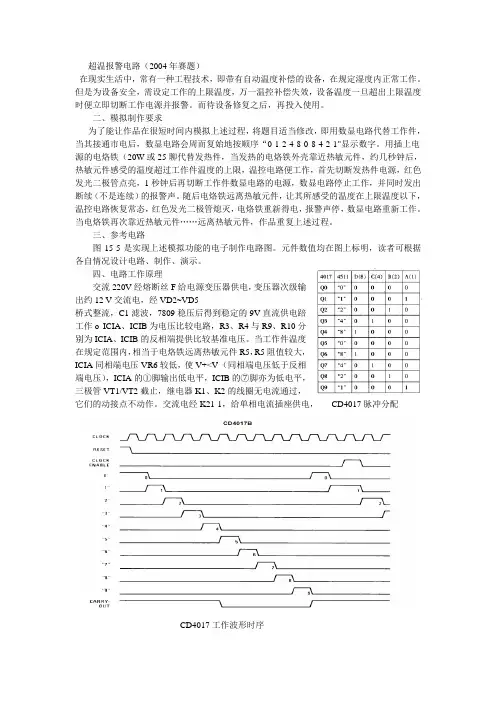

超温报警电路（2004年赛题）在现实生活中，常有一种工程技术，即带有自动温度补偿的设备，在规定湿度内正常工作。

但是为设备安全，需设定工作的上限温度，万一温控补偿失效，设备温度一旦超出上限温度时便立即切断工作电源并报警。

而待设备修复之后，再投入使用。

二、模拟制作要求为了能让作品在很短时间内模拟上述过程，将题目适当修改，即用数显电路代替工作件，当其接通市电后，数显电路会周而复始地按顺序“0-1-2-4-8-0-8-4-2-1"显示数字。

用插上电源的电烙铁（20W或25聊代替发热件，当发热的电烙铁外壳靠近热敏元件，约几秒钟后，热敏元件感受的温度超过工作件温度的上限，温控电路便工作，首先切断发热件电源，红色发光二极管点亮，1秒钟后再切断工作件数显电路的电源，数显电路停止工作，并同时发出断续（不是连续）的报警声。

随后电烙铁远离热敏元件，让其所感受的温度在上限温度以下，温控电路恢复常态，红色发光二极管熄灭，电烙铁重新得电，报警声停，数显电路重新工作。

当电烙铁再次靠近热敏元件……远离热敏元件，作品重复上述过程。

三、参考电路图15-5是实现上述模拟功能的电子制作电路图。

元件数值均在图上标明，读者可根据各自情况设计电路、制作、演示。

四、电路工作原理交流220V经熔断丝F给电源变压器供电，变压器次级输出约12 V交流电，经VD2~VD5桥式整流，C1滤波，7809稳压后得到稳定的9V直流供电踣工作o ICIA、ICIB为电压比较电路，R3、R4与R9、R10分别为ICIA、ICIB的反相端提供比较基准电压。

当工作件温度在规定范围内，相当于电烙铁远离热敏元件R5，R5阻值较大，ICIA同相端电压VR6较低，使V+<V-（同相端电压低于反相端电压），ICIA的①脚输出低电平，ICIB的⑦脚亦为低电平，三极管VT1/VT2截止，继电器K1、K2的线圈无电流通过，它们的动接点不动作。

交流电经K21-1，给单相电流插座供电，CD4017脉冲分配CD4017工作波形时序自动温控、报警器电路让插在其上的电烙铁得电；DC9V经K21-1给IC3、IC4及数码管供电，IC2的③脚输出经K21-1，传递给IC3.。

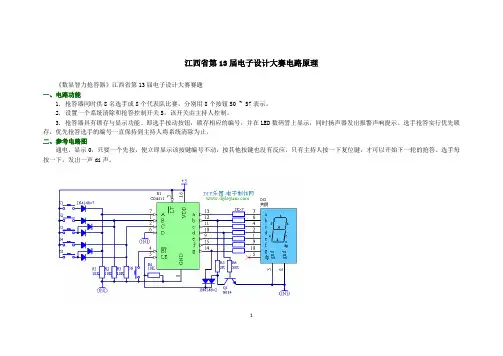

江西省第13届电子设计大赛电路原理《数显智力抢答器》江西省第13届电子设计大赛赛题一、电路功能1. 抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。

2. 设置一个系统清除和抢答控制开关S，该开关由主持人控制。

3. 抢答器具有锁存与显示功能。

即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。

选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。

二、参考电路图通电，显示0，只要一个先按，便立即显示该按键编号不动，按其他按键也没有反应，只有主持人按一下复位键，才可以开始下一轮的抢答。

选手每按一下，发出一声di声。

12江西省第13届电子设计大赛电路原理图-数显智力抢答器5路数显抢答器（上图的简化电路）江西省第14届电子设计大赛电路原理图3《路灯开关模拟电路》江西省第14届电子设计大赛电路原理图1、题意有一集镇的街道灯，以高压汞灯及钠灯隔盏交叉安排在街道两旁，为了节约用电，当行人稀少的后半夜，将钠灯关闭，仅保留汞灯。

这就是说，傍晚全部灯亮，约6小时后隔盏关灯，第二天清早路灯全部关闭，傍晚又开启，如此循环。

2、模拟制作要求令红色发光二极管模拟高压钠灯，绿色发光二极管模拟高压汞灯，请用1秒模拟1小时，用所提供的器材完成该电路设计制作，完成制作后，其作品能演示上述路灯控制开关的模拟操作。

3、参考电路实现上述题意的模拟制作随所设计的电路及元器件的不同而异，由于路灯是用发光二极管模拟，则应该按发光二极管的电性能给LED供电。

为了能在短时间内看到作品的演示功能的全过程。

特用1秒的时间代替6小时。

图中技术实现模拟功能的电子制作电路参考图，图中元件参数是参考值。

有的元件需要读者根据计算并调试来决定的。

4、电路工作原理市电220V的交流电经过保险管F1给电源变压器T1供电，经过变压器降压T1后输出15V的交流电，再经过整流二极管整流、滤波电容滤波、LM7812稳压后输出12V的直流电压。

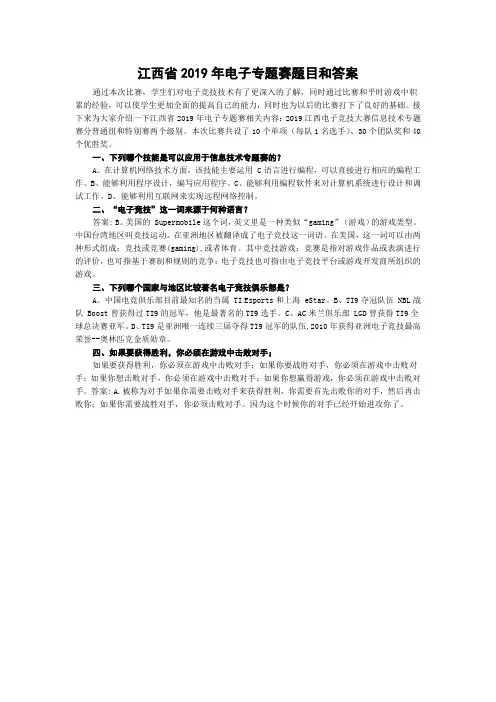

江西省2019年电子专题赛题目和答案通过本次比赛，学生们对电子竞技技术有了更深入的了解，同时通过比赛和平时游戏中积累的经验，可以使学生更加全面的提高自己的能力，同时也为以后的比赛打下了良好的基础。

接下来为大家介绍一下江西省2019年电子专题赛相关内容：2019江西电子竞技大赛信息技术专题赛分普通组和特别赛两个级别。

本次比赛共设了10个单项（每队1名选手）、30个团队奖和40个优胜奖。

一、下列哪个技能是可以应用于信息技术专题赛的？A、在计算机网络技术方面，该技能主要运用 C语言进行编程，可以直接进行相应的编程工作。

B、能够利用程序设计，编写应用程序。

C、能够利用编程软件来对计算机系统进行设计和调试工作。

D、能够利用互联网来实现远程网络控制。

二、“电子竞技”这一词来源于何种语言？答案: B。

美国的 Supermobile这个词，英文里是一种类似“gaming”（游戏）的游戏类型。

中国台湾地区叫竞技运动。

在亚洲地区被翻译成了电子竞技这一词语。

在美国，这一词可以由两种形式组成：竞技或竞赛(gaming),或者体育。

其中竞技游戏；竞赛是指对游戏作品或表演进行的评价，也可指基于赛制和规则的竞争；电子竞技也可指由电子竞技平台或游戏开发商所组织的游戏。

三、下列哪个国家与地区比较著名电子竞技俱乐部是？A、中国电竞俱乐部目前最知名的当属 TI Esports和上海 eStar。

B、TI9夺冠队伍 NBL战队 Boost曾获得过TI9的冠军，他是最著名的TI9选手。

C、AC米兰俱乐部 LGD曾获得TI9全球总决赛亚军。

D、TI9是亚洲唯一连续三届夺得TI9冠军的队伍,2010年获得亚洲电子竞技最高荣誉--奥林匹克金质勋章。

四、如果要获得胜利，你必须在游戏中击败对手；如果要获得胜利，你必须在游戏中击败对手；如果你要战胜对手，你必须在游戏中击败对手；如果你想击败对手，你必须在游戏中击败对手；如果你想赢得游戏，你必须在游戏中击败对手。

年江西省电子设计大赛题目及电路解析————————————————————————————————作者：————————————————————————————————日期：2 0 1 2年江西省大学生电子设计制作现场赛赛题某县，有一个免费参观的“陶渊明故里纪念馆”，其入口与出口分道进出，且采用如同地铁的入口、出口的措施，确保单向通行。

在入口与出口处还设有红外检测、声响、累加计数器装置，当游人进（出）馆时，须穿过红外检测器。

凡有人进入检测区，立即发出清晰、响亮的声响“叮…当…，，，然后计数器自动加1 。

这样，可自动统计每天的参观人数，同时当工作人员下班、闭馆前，先检查出、入口累加计数器的计录。

若出口计录小于入口计录数，说明馆内还有游人。

工作人员便发出通知。

直至出、入口计数器计录相等，工作人员便闭馆下班。

请参赛者在赛场提供的器材中，选取所需器材，利用传感器技术及模拟电路、数字电路知识，设计、制作一个能模拟完成上述入口（或出口）处的红外检测、声响、计数功能的电子作品，限于竞赛条件，累加计数器只用2位，即计数范围为“1-99"。

要求：1)红外检测部件间距：可客人的中指缓慢穿过而不会碰及红外管，为此要求发射管与接收管工作面间距至少有2 5mm，即俯视看万能板，发射管与接收管的工作面，二者间至少相隔1 0个焊孔的距离。

2)手动清零：进入工作状态前，先手动清霉（复位），显“00"，再处于等待工作的状态（不是自动复位）。

3)声响要求：“叮…当…”，．必须是清晰、响亮的双音（犹如门铃声），单音无效。

4)工作顺序：必须先进入检测、再发出“叮…当…”声响，最后累加计数并显示计录结果。

彼此动作连贯，但能分清先后，当发．出“叮…”声时门闸打开，发出“当…”声时游人进门，计数显示。

：_5)扬声器固定在万能板上：为防止作品在评审时出故障，扬声器必须固定在万台皂板的元件面，可用IN4007多余的引线剪下后，一头从板的元件面穿过再焊在万能板上，另一头（较长）留在元件面，往下压扣住扬声器，这样，一般有2根足矣。

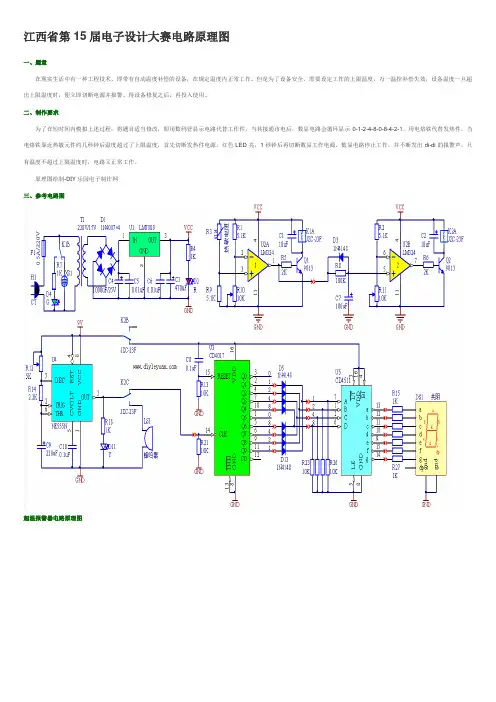

江西省第15届电子设计大赛电路原理图
一、题意
在现实生活中有一种工程技术，即带有自动温度补偿的设备，在规定温度内正常工作。

但是为了设备安全，需要设定工作的上限温度，万一温控补偿失效，设备温度一旦超出上限温度时，便立即切断电源并报警。

待设备修复之后，再投入使用。

二、制作要求
为了在短时间内模拟上述过程，将题目适当修改，即用数码管显示电路代替工作件，当其接通市电后，数显电路会循环显示0-1-2-4-8-0-8-4-2-1。

用电烙铁代替发热件，当电烙铁靠近热敏元件约几秒钟后温度超过了上限温度，首先切断发热件电源，红色LED亮，1秒钟后再切断数显工作电源，数显电路停止工作，并不断发出di-di的报警声。

只有温度不超过上限温度时，电路又正常工作。

原理图绘制-DIY乐园电子制作网
三、参考电路图
超温报警器电路原理图。

2013赛题：带有密码锁的八路信号电压自动巡测仪一、题意参赛者在赛场提供的器件中选用元器件，设计、制作一个自带密码锁的8路信号电压自动巡测仪。

二、要求1)直流稳压电源。

电源线插头插上220V50HZ电源插座，稳压电源输出端的Ω5绿色发光二极管亮，表示直流稳压电源正常。

2)密码锁按键设置。

密码锁设有四个按键，按键用不干胶贴有编号，分别为①，②、③、④，为了评审的方便，四个按键必须摆成方阵形式。

3)密码锁开锁方法。

要了解信号电压巡测情况，须先开锁，否则巡测电路不工作。

若要开锁，请用“1-3-3"法输入密码，即先按一下②号键，接着按①、再按④号键各三下。

密码锁识别确认后，Ω3绿色发光管亮，表明开锁成功。

锁开前，巡测电路任何部分不得工作，否则视开锁失败。

4)密码锁上锁方法。

当想要巡测电路退出工作的话，可按一下③号键，即刻Ω3绿发光管失光，表示密码锁上锁成功，巡测电路结束工作。

若要巡测电路重新工作，必须再一次输入密码开锁。

5)数显1—8路周而复始。

密码锁开锁后，巡测电路工作，立刻可见Ω3红色发光管闪亮，其闪烁频率约仁1HZ即1秒，随之数码管从l开始，数显1、2、3、4、5、6、7、8、1、2、3、4、5、6、7、8、1、2......每一数字对应着所测信号电压属第几路。

为了避免评审时出现误判，参赛者务必注意，数码管绝对不可漏笔划，否则失分严重。

6)信号电压设置。

由于竞赛条件的特殊性，不可能给每位提供8路不同值的信号。

要求从作品上引入直流电源自行制作8路“信号”电压，为了评审时方便、显目按1-8路顺序，“信号”，电压逐级递增、不许为0值且级间差值不小于0.5V。

7)信号电压的巡测。

1-8路的“信号”电压值在同一测试点上用万用电表的电压档监测读取，为了让评委准确无误的迅速找到测试点，要求参赛者在作品万能板的元件面，用不干胶贴注明公共测试点。

在万用表上应能很方便地对应数显1_8路，读出每路的测量值。

8)作品每一部分的功能必须符合题意及其要求，必须稳定可靠，否则评审时不予给分。

2002年电子设计制作赛作品分析为了促进电子信息类及相关学科的专业建设和课程建设，加强大学生动手能力的培养和工程实践能力的训练，提高学生针对实际问题进行电子设计、制作的综合能力，吸引、鼓励广大学生踊跃参加课外科技活动，江西省教育厅、共青团江西省委联合主办每年一届的学生电子设计制作赛。

竞赛分现场赛、自选赛，每年五月下旬举行。

现场赛是考查学生基本技能的竞赛，凡在校的各年级学生都有机会参加。

赛题内容主要是运用模拟电路、数字电路及传感器知识设计，制作一个能演示规定功能的电子作品。

自选赛是考查学生创造能力与团队协作精神的竞赛，类似全国大学生电子设计竞赛，一般都是在现场赛中选拔优秀学生参加。

赛题内容以电子电路（含模拟和数字电路）设计应用为基础，可涉及模一数混合电路、单片机、嵌入式系统、DSP.EDA软件的应用。

现将近十三年现场赛赛题、作品分析和评审细则选编于后，供参赛者实训练习。

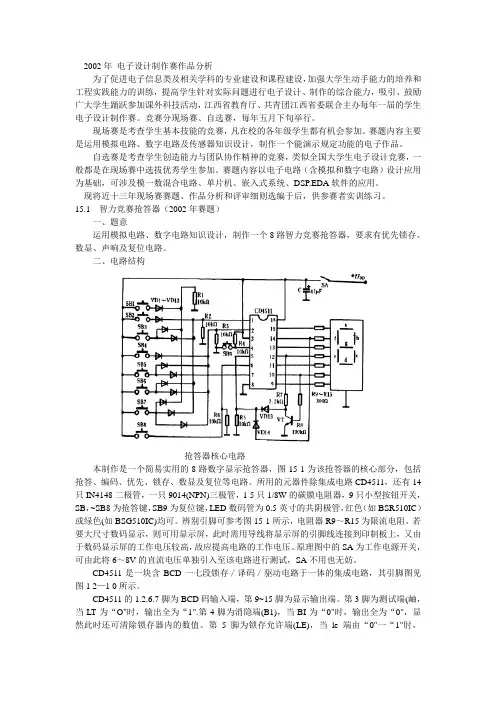

15.1 智力竞赛抢答器（2002年赛题）一、题意运用模拟电路、数字电路知识设计，制作一个8路智力竞赛抢答器，要求有优先锁存、数显、声响及复位电路。

二、电路结构抢答器核心电路本制作是一个简易实用的8路数字显示抢答器，图15-1为该抢答器的核心部分，包括抢答、编码、优先、锁存、数显及复位等电路。

所用的元器件除集成电路CD4511，还有14只IN4148二极管，一只9014(NPN)三极管，1 5只1/8W的碳膜电阻器，9只小型按钮开关，SB，~SB8为抢答键，SB9为复位键，LED数码管为0.5英寸的共阴极管，红色（如BSR510IC）或绿色(如BSG510IC)均可。

辨别引脚可参考图15-1所示，电阻器R9～R15为限流电阻。

若要大尺寸数码显示，则可用显示屏，此时需用导线将显示屏的引脚线连接到印制板上，又由于数码显示屏的工作电压较高，故应提高电路的工作电压。

原理图中的SA为工作电源开关，可由此将6～8V的直流电压单独引入至该电路进行测试，SA不用也无妨。

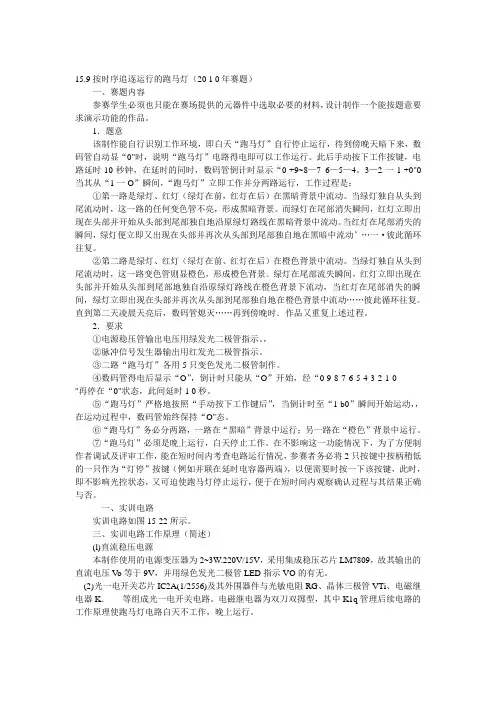

15.9按时序追逐运行的跑马灯（20 1 0年赛题）一、赛题内容参赛学生必须也只能在赛场提供的元器件中选取必要的材料，设计制作一个能按题意要求演示功能的作品。

1．题意该制怍能自行识别工作环境，即白天“跑马灯”自行停止运行，待到傍晚天暗下来，数码管自动显“0"时，说明“跑马灯”电路得电即可以工作运行。

此后手动按下工作按键，电路延时10秒钟，在延时的同时，数码管倒计时显示“0-+9~8—7_6—5—4。

3—2一1-+0"0当其从“1一O”瞬间，“跑马灯”立即工作并分两路运行，工作过程是：①第一路是绿灯、红灯（绿灯在前，红灯在后）在黑暗背景中流动。

当绿灯独自从头到尾流动时，这一路的任何变色管不亮，形成黑暗背景。

而绿灯在尾部消失瞬间，红灯立即出现在头部并开始从头部到尾部独自地沿原绿灯路线在黑暗背景中流动。

当红灯在尾部消失的瞬间，绿灯便立即又出现在头部并再次从头部到尾部独自地在黑暗中流动’…一·彼此循环往复。

②第二路是绿灯、红灯（绿灯在前、红灯在后）在橙色背景中流动。

当绿灯独自从头到尾流动时，这一路变色管则显橙色，形成橙色背景。

绿灯在尾部流失瞬间，红灯立即出现在头部并开始从头部到尾部地独自沿原绿灯路线在橙色背景下流动，当红灯在尾部消失的瞬间，绿灯立即出现在头部并再次从头部到尾部独自地在橙色背景中流动……彼此循环往复。

直到第二天凌晨天亮后，数码管熄灭……再到傍晚时．作品又重复上述过程。

2．要求①电源稳压管输出电压用绿发光二极管指示。

，②脉冲信号发生器输出用红发光二极管指示。

③二路“跑马灯”各用5只变色发光二极管制作。

④数码管得电后显示“O”，倒计时只能从“O”开始，经“0-9-8-7-6-5-4-3-2-1-0"再停在“0"状态，此间延时1 0秒。

⑤“跑马灯”严格地按照“手动按下工作键后”，当倒计时至“1-b0”瞬间开始运动，，在运动过程中，数码管始终保持“O"态。

江西省第十六届大学生电子电脑大赛电子设计制作现场赛赛题总结经验总结一、比赛时候的最佳焊接顺序：电源→555多谢振荡器→数码管→BCD7段数码管锁存\译码\显示驱动器CD4511→编码电路→十进制计数器74HC4017→555单稳态电路→上电延时电路。

也可以：电源→数码管→BCD7段数码管锁存\译码\显示驱动器CD4511→编码电路→555多谢振荡器→十进制计数器74HC4017→555单稳态电路→上电延时电路。

二、切记：焊接每一个模块都要检测，确保一个模块成功后才去做下一个模块。

1、电源的检测：电压法；2、555多谢振荡器的检测：目测法（观察发光二极管的闪烁），计算法（计算振荡周期），电压法（重点测电源端和复位端的电压）；理论知识点：振荡周期T=0.69(RA+2RB)C。

3、数码管的检测：首先确保是共阴极，然后用R*10K进行检测，测量时数码管所在的段应该会发光；理论知识点：发光二极管限流电阻参数的计算，发光二极管发光时电流大小是10mA～15mA,压降是1.5V左右。

4、BCD7段数码管锁存\译码\显示驱动器4511的检测：首先确保4511供电电压正常，然后用外加电压引入法测量，测量测试端应该显示8；分别测量各个ABCD以及各个控制端，应该会有相应的功能对应显示。

5、编码电路的检测：外加电压引入法测量，测试所接的编码是否显示所要设计的数字。

6、十进制计数器74HC4017的检测：外加555多谢振荡器信号法，电压法（测试Q0、Q1、…、Q9脚电压，应该轮流有高电平输出），千万不要忘了外加微分电路，上电时瞬间复位，否则很有可能会有记忆现象，实现的功能与题目的要求就会有出入。

理论知识点：微分电路参数的计算，RC这里的值大家不妨记住。

7、555单稳态电路的检测：目测法（观察发光二极管的发光时间），计算法（计算暂稳态的时间），电压法（重点测电源端和复位端的电压，Q3输出端高电平持续的时间）；理论知识点：暂稳态的时间TW=1.1RC8、上电延时电路的检测：计算法（计算上电延时持续的时间），电压法（测量上电延时持续的时间是否与计算的时间不一致）。

江西省大学生电子设计制作赛参赛规则与赛场纪律①参赛选手抽签对号入座，在参赛证上填写好所在学校和本人姓名，同时把学生证放在座位的右上角，供监考人员核对查检。

②必须自带制作和检测工具，可带《电子设计制作基础》参考书进场。

③开赛时选手在前一小时内仔细看清楚赛题内容与要求，构思并设计电原理图，器件连接图；按元器件清单核对品种、型号、数量（万能板、变压器在开赛一小时后发），如发现缺少，可先自行记录，因所发放的元器件多于作品的实需器件，待设计原理图、器件连接图后，若确实缺少器材，可在发万能板后的半个小时内传纸条给监考人员，经监考人员核对后可予以补发，此后不再无偿补发器件。

④在参赛作品上不得使用自带导线和器件，要求采用裸线连接，杜绝锡拖焊的方法焊接器件，否则扣分。

⑤每位选手必须独立设计、制作完成作品，不准互相讨论，不准互相帮助。

不许将场外制品带入赛场，否则予以没收，情节严重者取消参赛资格。

⑥竞赛时间为连续7.5小时，中途不得随意离开赛位，需要临时离开时，必须经监考人员同意。

揭开题卷后的三小时内不得以任何方式结束竞赛、走出赛场大楼。

⑦竞赛过程中应爱护公物，电烙铁一律用烙铁架，同时注意不要因短路引起赛场断电，否则，由此影响赛场竞赛时，取消该选手参赛资格。

在制作过程中，若有器件或工具损坏，可到元件服务处购买。

⑧参赛选手应自备干粮和饮用水，场外人不得以任何方式进场送物，杜绝借送饭、送工具等机会从中作弊。

⑨参赛者进赛场后手机、小灵通一律关机，在赛场内不得开机，违者取消参赛资格。

⑩在竞赛过程中，监考人员每隔2小时向大家报时一次，竞赛结束时间一到，参赛选手必须立即停止作业。

把作品和参赛证一并装入塑料袋封好，参赛证不要折叠，应放在最外层，使监考人员验收时不开袋就能方便查看。

请注意，作品上不得蓄意留有记号，否则扣5分直至作品判为0分。

赛题一、题意每位参赛者只能在赛场提供的器材中，选用所需器件，设计、制作一个包括有“抛币选边”；“热身定时”；竞赛计分等电路的乒乓球竞赛计分仪，要求在同一快万能板上完成制作。

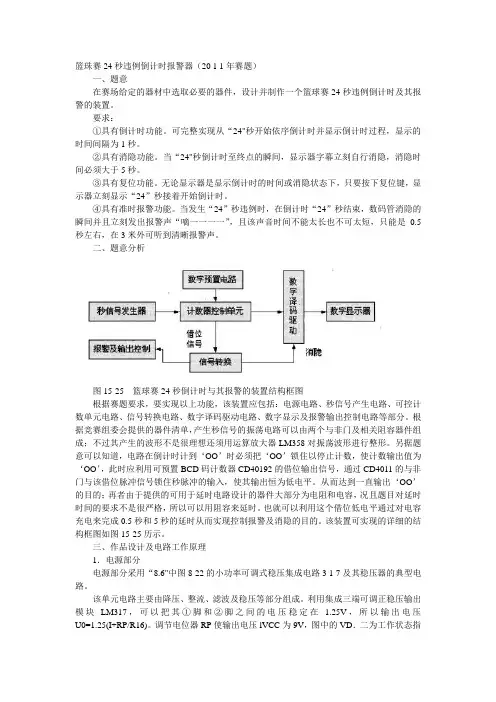

篮珠赛24秒违例倒计时报警器（20 1 1年赛题）一、题意在赛场给定的器材中选取必要的器件，设计并制作一个篮球赛24秒违例倒计时及其报警的装置。

要求：①具有倒计时功能。

可完整实现从“24"秒开始依序倒计时并显示倒计时过程，显示的时间间隔为1秒。

②具有消隐功能。

当“24"秒倒计时至终点的瞬间，显示器字幕立刻自行消隐，消隐时间必须大于5秒。

③具有复位功能。

无论显示器是显示倒计时的时间或消隐状态下，只要按下复位键，显示器立刻显示“24”秒接着开始倒计时。

④具有准时报警功能。

当发生“24”秒违例时，在倒计时“24”秒结束，数码管消隐的瞬间并且立刻发出报警声“嘀一一一一”，且该声音时间不能太长也不可太短，只能是0.5秒左右，在3米外可听到清晰报警声。

二、题意分析图15-25 篮球赛24秒倒计时与其报警的装置结构框图根据赛题要求，要实现以上功能，该装置应包括：电源电路、秒信号产生电路、可控计数单元电路、信号转换电路、数字译码驱动电路、数字显示及报警输出控制电路等部分。

根据竞赛组委会提供的器件清单，产生秒信号的振荡电路可以由两个与非门及相关阻容器件组成；不过其产生的波形不是很理想还须用运算放大器LM358对振荡波形进行整形。

另据题意可以知道，电路在倒计时计到‘OO’时必须把‘OO’锁住以停止计数，使计数输出值为‘OO’，此时应利用可预置BCD码计数器CD40192的借位输出信号，通过CD4011的与非门与该借位脉冲信号锁住秒脉冲的输入，使其输出恒为低电平。

从而达到一直输出‘OO’的目的；再者由于提供的可用于延时电路设计的器件大部分为电阻和电容，况且题目对延时时间的要求不是很严格，所以可以用阻容来延时。

也就可以利用这个借位低电平通过对电容充电来完成0.5秒和5秒的延时从而实现控制报警及消隐的目的。

该装置可实现的详细的结构框图如图15-25历示。

三、作品设计及电路工作原理1．电源部分电源部分采用“8.6"中图8-22的小功率可调式稳压集成电路3 1 7及其稳压器的典型电路。

声、光控自充电LED节能灯（2009年赛题）一、题意众所周知，白炽灯是爱迪生的重要发明，这一发明使人类的夜晚从此告别了黑暗，迎来了光明。

但白炽灯太耗电了，占据照明灯主要市场的白炽灯由节能型的光源灯取代，是无可争辩的事实。

于是节能、环保且寿命长的LED灯应运而生，其应用、发展势头在近几年，一年比一年迅猛，北京奥运场馆大量采用LED灯就是一个很好的例子。

现在要求参赛者在应用LED灯方面作个尝试，即请参赛学生在赛场提供的元器件中选用必需的器材，设计、制作一个LED楼道照明灯，要求是：1．基本部分①LED楼道照明灯经蓄电池接220V/50H乃的交流电使用，白天不亮，夜晚受声音控制发光，发光时间约为10秒钟。

②LED照明好，本应由4组并联、每组串联三个高亮度的发白光的二极管组成。

限于赛场条件，仅用一组（即只串无并）三只白光发光管组成，必须安装在万能板上，并只能用晶闸管作开关。

③蓄电池与充电电源的处理。

蓄电池标称电压为10V，由于要在短时间内表明电池电压的变化情况，要求采用自制“317"可调电源代替蓄电池（不提供蓄电池也不涉及制作充电电源）o④指示灯说明：a．用绿色发光管代表“317"电源输出指示；b．红色发光管亮表示电池充电；c．电池电压高于12V时，蓝色发光管亮。

⑤要有防过充电、过放电保护电路。

蓄电池电压UO正常为10V o为了延长充电电池的寿命，当电压低于8.5V时，停止对外供电并转为充电；当电池电压高于12V时，停止充电并转为供电。

⑥该作品的工作过程是；白天，蓄电池充电（红色发光管亮）o当蓄电池电压高于12V时，自动切断充电，红色发光管灭，并转至给LED照明灯及其控制电路供电状态，此时蓝色发光管亮。

晚上，蓄电池给LED灯及其控制电路供电（蓝色发光管亮）o当楼道有声音（如击掌）时，LED照明灯亮，灯亮时间约为1 0秒，过后若楼道无声音，LED照明灯自动熄灭。

如果蓄电池电压低于8.5V，控制电路将会自动切断供电并接通充电电路进行充电（红色发光管亮表示）。

2010年九江学院第八届大学生电子设计竞赛试卷参赛注意事项（1）2010年11月29日8:00竞赛正式开始。

请所有报名参赛队到开放实验室领取题目。

（2）参赛队根据自己的兴趣选题，并于12月1日上午11:00之前提交设计申请书（具体要求见附件设计申请书）完毕，逾期取消参赛资格。

（3）根据各参赛队提交的设计申请书，来审核各个各个参赛对的资格。

12月2日上午10:00，所有参赛队来开放实验室查询通过情况。

通过者来填写元器件清单，领取元件盒，统一于12月2日下午14:00到电子信息实验楼409集中领取元件（如无库存，请自购）。

领取元器件后请马上交于开放实验室保管。

（4）为不影响正常的教案秩序，制作调试安排在两个周末在开放实验室集中完成，分别是12月4日－5日以及12月11日-12日，12月12日17：00之前上交作品和设计报告报告。

（5）各参赛队必须在电子实训中心开放实验室内进行独立设计和制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避；学生可以离开赛场查阅各种有关资料，可以在规定时间内用餐和休息，但所做的任何东西不能带出赛场，离开开放实验室，需上交自己的作品又实验室代管。

对违纪参赛队取消评审资格，并通报批评。

（6）2010年12月12日17:00竞赛结束，上交设计报告、制作实物及设计申请书，每组装在本组的元件盒中封存。

五路数显可调直流稳压电源（A题）一、任务设计并制作一个五路独立可调数显直流稳压电源。

二、要求1．基本要求（1）设计独立控制的四路电压输出电路，电压调节范围为0-12V，直接通过按键选择电压并显示，输出精度在±10mV。

同时电源输出也可以微调，要求以△V≤50mV的步进在0～12V范围内通过按键增加或减少。

（2）每路电压源最大输出电流I i =1A，具备过流保护输出，可以设定并显示上限电流，超过上限电流报警并显示电流过高的提示；同时显示实时电流。

（3）实时检测稳压源并显示正在使用的一路，或者多路的实时电压，上限电流，实时电流，如检测其中一路有报警或者出错，优先显示。

“奥运”纪念日显示装置（2008年赛题）‘一、题意北京奥运于今年8月8日开幕，倒计时还剩69天，请你在赛场提供的器材中选择部分元 件，制作一个电子作品，用以显示上述意思，限于竞赛条件，请竞赛者按以下办法进行：采用三个数码管，其中一个数码管反复显示2008 8.8；该数码管下方并排放置另两个数码管，这二个数码管反复显示69，彼此工作节拍用表格表示（见表15-3）如下：数码管显示节拍分配表15-3数码管显示节拍分配每一小方格为一个节拍（约为一秒），方格内按指定内容显示，凡空白格表示该节拍无任何显示。

要求：①稳压电源输出用绿色发光二极管指示；振荡器输出用红色发光二极管指示。

②每次“69"显示时间不得小于4个节拍，也不得多于6个节拍且每次开始显示的“69"必须紧接在上一个数码管“……8.8”后面出现，不得错位。

二、实训电路本制作的实训电路如图15-19所示。

三：电路工作原理简述LM555及其周围元件组成振荡器产生矩形脉冲，输入到十进计数脉冲分配器CD40170 CD4017的QO ～Q9依次输出计数脉冲，其中Qo 、Q3、Q5、Q7输出经二极管D5、D6、D7、D8输送到BCD 一七段锁存／译码／驱动器CD4511，驱动数码管。

Q1、Q2不外接，Q4. Q6. Q8、Q9输出经二极管D4、D3、D2、D1至三极管VT ，再经VT 集电极输至CD4511④脚，形成相应的消隐脉冲。

Q7输出的另一路经R ，，让相应脉冲点亮数码管的小数点胛，于是有“2008 8.8"。

Q9输出的另一路输至IC5反相延时再反相至模拟开关CD4066的⑥脚，作为该开关的控制信号。

当Q9为高电平输出时，CD4066的⑧、⑨脚接通，下方的两个数码管显“6 9"并延时数秒。

四、元器件的选择本制作采用19xl0平方厘米的万能板，元器件参考图15-19中的参数进行选择。

2 0 0 88 . 8 2 0 0 8 . 8 . 8 2 0 ... 69 69 69 6969 69 69 69纪念日数显装置电路．。

题目01 多路数据采集系统一、设计任务设计一个八路数据采集系统，系统原理框图如下：主控器能对50米以外的各路数据，通过串行传输线（实验中用1米线代替）进行采集的显示和显示。

具体设计任务是：（1）现场模拟信号产生器。

（2）八路数据采集器。

（3）主控器。

二、设计规定1．基本规定（1）现场模拟信号产生器：自制一正弦波信号发生器，运用可变电阻改变振荡频率，使频率在200Hz～2kHz范围变化，再经频率电压变换后输出相应1～5V直流电压（200Hz相应1V，2kHz相应5V）。

（2）八路数据采集器：数据采集器第1路输入自制1～5V直流电压，第2～7路分别输入来自直流源的5，4，3，2，1，0V直流电压（各路输入可由分压器产生，不规定精度），第8路备用。

将各路模拟信号分别转换成8位二进制数字信号，再经并/串变换电路，用串行码送入传输线路。

（3）主控器：主控器通过串行传输线路对各路数据进行采集和显示。

采集方式涉及循环采集（即1路、2路……8路、……1路）和选择采集（任选一路）二种方式。

显示部分能同时显示地址和相应的数据。

2．发挥部分（1）运用电路补偿或其它方法提高可变电阻值变化与输出直流电压变化的线性关系；（2）尽也许减少传输线数目；（3）其它功能的改善（例如：增长传输距离，改善显示功能）。

三、评分意见项目得分基本规定方案设计与论证、理论计算与分析、电路图30 实际完毕情况50 总结报告20发挥部分完毕第一项15 完毕第二项15 完毕第三项10题目02 实用低频功率放大器一、任务设计并制作具有弱信号放大能力的低频功率放大器。

其原理示意图如下：二、规定1．基本规定（1）在放大通道的正弦信号输入电压幅度为（5～700）mV，等效负载电阻RL为8Ω下，放大通道应满足：①额定输出功率POR≥10W；②带宽BW≥（50～10000）Hz；③在POR下和BW内的非线性失真系数≤3%；④在POR下的效率≥55%；⑤在前置放大级输入端交流短接到地时，RL=8Ω上的交流声功率≤10mW。

江西省十七届电子设计制作大赛赛题的分析江西南昌南昌理工学院胡春平 330013[摘要] 本文介绍了本人对江西省十七届电子设计制作大赛赛题的整个分析过程及注意事项。

[关键词] 编码调光光控一、引言1江西省电子电脑大赛是由省教育厅、团省委主办，为了考察并提高学生的思维能力、动手能力，尤其是数电、模电及传感器等基础知识的运用技巧而开设的一次大赛，通过本次大赛使我深刻体会到动手能力和综合素质的重要性。

2江西省第十七届大学生设计制作赛赛题如下现提供一批器材，请在其中选择适当的元器件，设计制作一个至少有三级变速的简单的电扇调速器，其要求是当分别数显0、1、2三个数字时，电扇相应处在失电、强电（市电电压）、弱电（小于市电电压）三档级的供电状态。

由于不可能给每位参赛者提供一台电扇，只好给各位提供220伏交流40瓦的白炽灯泡及其塑壳灯头一套（供电导线从提供给作品用的电源线上剪下一段即可）。

用白炽灯泡的熄、亮、暗代替电扇的失电、强电、弱电的三种状态便成为调光（调速）器要求该调光（调速）器有如下功能；白天，手动（自动控制失效）控制灯泡的供电，即每当用手按一次调光（调速）器的按键时，显示数码变动一字，对应的灯泡（或电扇）供电变化一档。

晚上，自动（手动失效）控制灯泡的供电，即当调光（调速）器得电后，自行数显“0—1—2”循环往复显示的同时，对应有灯泡“失电（灯泡失亮）—强电（灯光正常亮度）弱电（灯光暗淡）” 循环往复的过程，可形成“自然风“的模式。

电路元件（CD4011、NE555、LM358、可调电阻、9013、继电器、保险丝、晶闸管、阻容件、带锁按键、变压器、焊锡等）.二、赛题分析三、赛题设计图2 电路方框图(一) 单元电路分析1、电源电路220V市电电压通过保险丝，采用变压器降压、IN4007二极管整流、电容滤波、LM7809稳压输出、利用红色发光二极管指示电源电路工作状态，电路原理如图3所示。

220V市电经过变压器F1降压、二极管桥式整流，C4用于滤除由市电引入的高频干扰，用瓷片电容C104滤除高频纹波，电容C2滤波后送入LM7809第1脚，第2脚接地，第3脚输出稳定的电压9V。
